GX-A602 - Receptor JBL - Manual de utilização gratuito

Tipo de Produto	Amplificador 2 canais para auto-rádio
Marca	JBL
Modelo	GX-A602
Número de canais	2
Potência Máxima	600 W
Potência RMS por canal (4 Ω)	60 W
Potência RMS por canal (2 Ω)	90 W
Impedância de carga	2 - 8 Ω
Resposta em frequência	20 Hz - 20 kHz
Relação sinal/ruído	> 100 dB
Distorção harmônica total	< 0.1 %
Alimentação	12 V (veículo)
Dimensões (L x l x A)	275 x 185 x 52 mm
Peso	1.8 kg
Funções principais	Amplificação de áudio, filtros passa-alta/passa-baixa, entradas de alto nível
Manutenção e limpeza	Limpe com um pano seco e macio. Não use produtos químicos.
Segurança	Use apenas com sistema 12 V. Não exponha à umidade.
Peças de reposição e reparabilidade	Entre em contato com um centro de serviço autorizado JBL para reparos.
Informações gerais	Garantia do fabricante: 2 anos. Fabricado na China.

Perguntas frequentes - GX-A602 JBL

Como instalar o amplificador JBL GX-A602 no meu carro?

A instalação requer conectar a alimentação (12V), o terra, o sinal de entrada e os alto-falantes. Recomenda-se seguir o diagrama de fiação fornecido no manual e usar cabos de bitola adequada (pelo menos 8 AWG para alimentação).

Qual é a potência real do amplificador?

O GX-A602 fornece 60 W RMS por canal com 4 ohms e 90 W RMS com 2 ohms. A potência máxima declarada de 600 W é potência de pico.

Posso conectar alto-falantes de 8 ohms?

Sim, o amplificador suporta impedâncias de 2 a 8 ohms. Uma carga de 8 ohms resultará em potência menor (cerca de 30 W RMS).

Como ajustar os filtros passa-alta e passa-baixa?

Use os interruptores e potenciômetros no amplificador para escolher o tipo de filtro (HPF/LPF/Full) e a frequência de corte (de 50 a 500 Hz). Ajuste de acordo com seus alto-falantes.

Meu amplificador não liga. O que fazer?

Verifique a conexão de alimentação (terminal 12V e terra), o fusível externo (30A recomendado) e o sinal de controle remoto (REM). Certifique-se de que o fio REM está conectado à saída de antena ou a um sinal 12V do auto-rádio.

Posso usar este amplificador com bateria de 24V?

Não, o amplificador foi projetado apenas para tensão de 12V. Tensão superior danificará o aparelho.

Como limpar o amplificador?

Desconecte a alimentação e limpe o gabinete com um pano seco e sem fiapos. Não use solventes nem água.

O som está distorcido. O que verificar?

Certifique-se de que o ganho está ajustado corretamente (não muito alto), que os alto-falantes não estão danificados e que a impedância total está na faixa permitida (2-8 ohms).

Este amplificador é compatível com uma saída de alto-falante de auto-rádio?

Sim, o GX-A602 possui entradas de alto nível (conector de parafuso) que aceitam diretamente o sinal das saídas de alto-falante do auto-rádio.

Onde encontrar peças de reposição?

Entre em contato com o atendimento ao cliente JBL ou um revendedor autorizado. Fusíveis estão disponíveis em lojas de eletrônica automotiva.

MANUAL DE UTILIZADOR GX-A602 JBL

GX-A604: FUNZIONAMENTO A 4 CANALI

GX-A604: FUNZIONAMENTO A 3 CANALI

GX-A604: FUNZIONAMENTO A 2 CANALI

GX-A602: FUNZIONAMENTO A 2 CANALI

GX-A602: FUNZIONAMENTO PONTICELLATO

GX-A3001

GX-A602: FUNCIONAMIENTO PUENTEADO

GX-A3001

amplificador de potência

Conjunto de fios de entrada de nível de coluna (GX-A602, GX-A3001 x 1) (GX-A604 x 2)

LOCAL E MONTAGEM

AVISOS E DICAS DE INSTALAÇÃO

LOCAL DE INSTALAÇÃO

na mala ou qualquer outro local que forneça ar de arrefecimento suficiente.

amplificador.

MONTAR O AMPLIFICADOR

1. Seleccione um local de montagem adequado, conforme descrito acima.

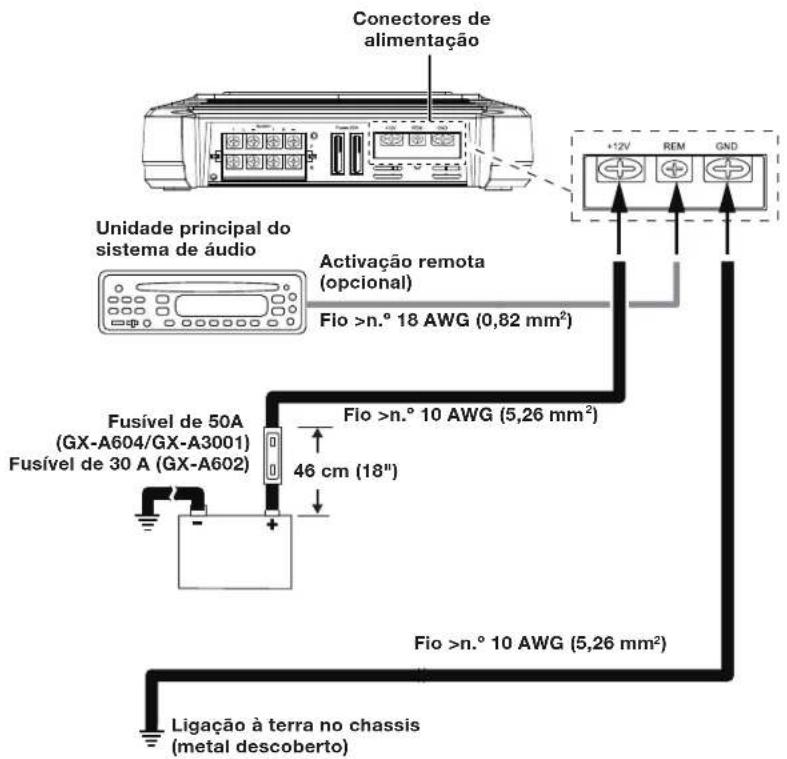

LIGAÇÕES À TERRA E DE ALIMENTAÇÃO

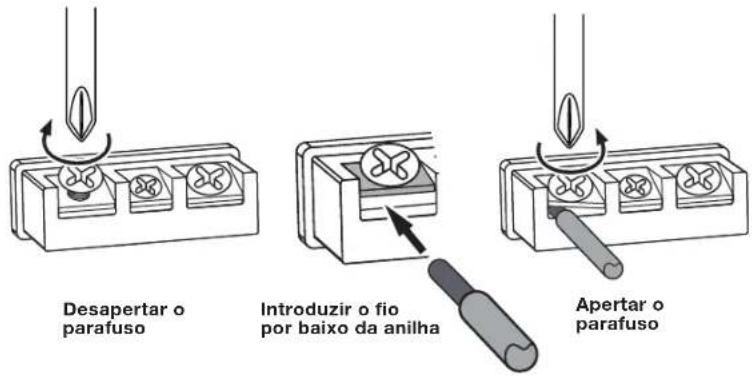

UTILIZAR OS CONECTORES

aperte o parafuso de fixação para fixar o fio no conector, conforme mostrado na imagem abaixo.

LIGAÇÃO À TERRA (GND)

2) do

terminal GND do amplificador directamente a

localização escolhida do chassis. Utilize uma anilha de pressão de tipo estrela para fixar a ligação do fio.

LIGAÇÃO DE ALIMENTAÇÃO (12 V)

2}

bateria.

1. Encaminhe este fio para o local do

utiliza passa-fios adequados sempre que encaminhar fios através da protecção

IMPORTANTE: A não protecção adequada

LIGAÇÕES DE COLUNAS E ENTRADAS

LIGAÇÕES DE COLUNAS PARA GX-A604: FUNCIONAMENTO COM 4 CANAIS

Impedância mínima das colunas: 2 ohms (cada uma)

LIGAÇÕES DE ENTRADAS PARA GX-A604: FUNCIONAMENTO COM 4 CANAIS

imagem.

funcionamento com 4 canais.

LIGAÇÕES DE COLUNAS PARA GX-A604: FUNCIONAMENTO COM 3 CANAIS

Impedância mínima das colunas: 2 ohms cada uma (colunas esquerda e direita); 4 ohms (subwoofer)

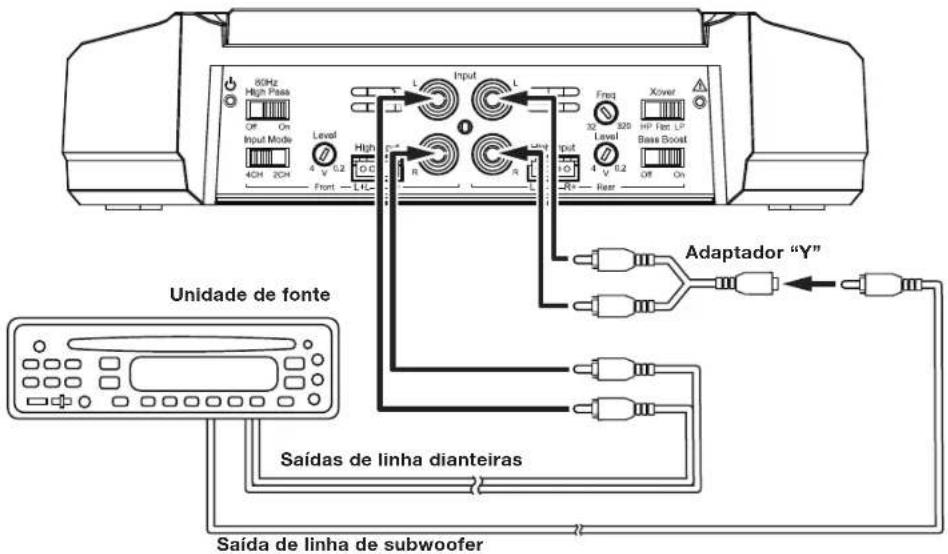

LIGAÇÕES DE ENTRADAS PARA GX-A604: FUNCIONAMENTO COM 3 CANAIS

funcionamento com 3 canais.

LIGAÇÕES DE COLUNAS PARA GX-A604: FUNCIONAMENTO COM 2 CANAIS

Impedância mínima das colunas: 4 ohms (cada uma)

Ligue as colunas esquerda e direita conforme mostrado na imagem abaixo.

LIGAÇÕES DE ENTRADAS PARA GX-A604: FUNCIONAMENTO COM 2 CANAIS

funcionamento com 2 canais.

UTILIZAR AS ENTRADAS DE NÍVEL DE COLUNA

coluna em todos os modelos de amplificadores da série GX seguem esta configuração de fios.

LIGAÇÕES DE COLUNAS PARA GX-A602: FUNCIONAMENTO COM 2 CANAIS

Impedância mínima das colunas: 2 ohms (cada uma)

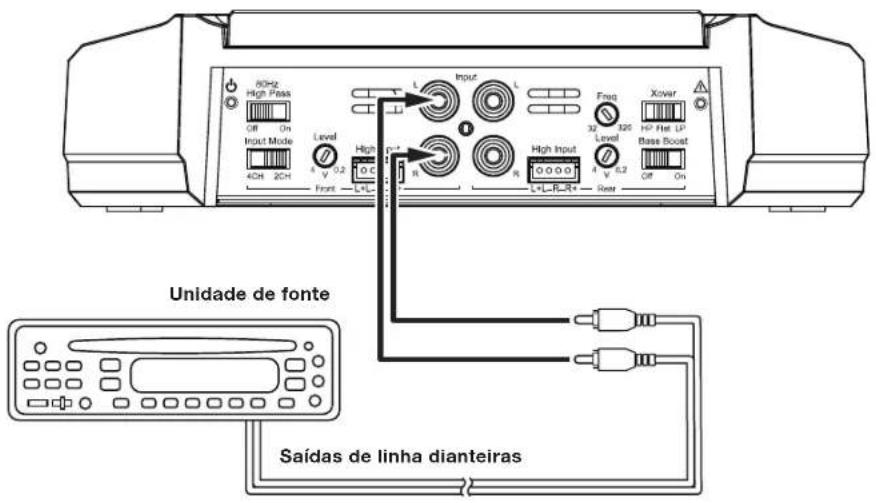

LIGAÇÕES DE ENTRADAS PARA GX-A602: FUNCIONAMENTO COM 2 CANAIS

funcionamento com 2 canais.

LIGAÇÕES DE COLUNAS PARA GX-A602: FUNCIONAMENTO EM PONTE

Impedância mínima das colunas: 4 ohms

LIGAÇÕES DE ENTRADAS PARA GX-A602: FUNCIONAMENTO EM PONTE

abaixo.

funcionamento em ponte.

LIGAÇÕES DE COLUNAS PARA GX-A3001

Impedância mínima das colunas: 2 ohms (subwoofer individual); 4 ohms (2 subwoofers)

LIGAÇÕES DE ENTRADAS PARA GX-A3001

traseiras esquerda/direita às entradas esquerda e direita do amplificador.

CONTROLOS, LIGAÇÕES DE ENTRADAS E INDICADORES

DEFINIR OS CONTROLOS DE CRUZAMENTO

GX-A604: FUNCIONAMENTO COM 4 CANAIS

nos canais dianteiros do amplificador e se não estiver a utilizar um subwoofer no sistema, coloque o interruptor de filtro de cruzamento dianteiro na

canais dianteiros do amplificador e se não estiver a utilizar um subwoofer no sistema, coloque o interruptor de filtro de cruzamento traseiro na

determina a frequência em que as frequências baixas enviadas para as colunas começam a ter o volume reduzido.

o controlo de cruzamento traseiro de acordo com o tamanho das

colunas emitirem um som distorcido ou irregular, coloque o controlo de frequência de cruzamento numa definição mais elevada para eliminar a distorção/irregularidade. A imagem no lado direito mostra os intervalos de frequências do filtro de cruzamento recomendados para diferentes tamanhos de colunas.

GX-A604: FUNCIONAMENTO COM 3 CANAIS

reduzindo significativamente a distorção e evitando danos nas colunas.

subwoofers, melhorando a nitidez da voz e outros sons médios.

e as outras colunas parecem desaparecer. A imagem do lado direito mostra o intervalo de frequências recomendado do controlo de cruzamento traseiro.

GX-A604: FUNCIONAMENTO COM 2 CANAIS

nos canais dianteiros do amplificador e se não estiver a utilizar um subwoofer no sistema, coloque o interruptor de filtro de cruzamento dianteiro na

para as colunas, reduzindo significativamente a distorção e evitando

significativos nos canais dianteiros do amplificador e se não estiver a utilizar um subwoofer no sistema, coloque o interruptor de filtro de

determina a frequência em que as frequências baixas enviadas para as colunas começam a ter o volume reduzido.

som distorcido ou irregular, coloque o controlo de frequência de cruzamento numa definição mais elevada para eliminar a distorção/irregularidade. A imagem no lado direito mostra os intervalos de frequências do filtro de cruzamento recomendados para diferentes tamanhos de colunas.

www.jbl.com

GX-A602: FUNCIONAMENTO COM 2 CANAIS

distorção e evitando danos nas colunas.

GX-A602: FUNCIONAMENTO EM PONTE

GX-A3001

tempo, ajuste a definição do controlo de cruzamento para obter uma transição suave do subwoofer para as restantes colunas desaparecer. A imagem do lado direito mostra o intervalo de frequências recomendado do controlo de cruzamento.

DEFINIR O NÍVEL DE ENTRADA

um som distorcido.

DEFINIR O REFORÇO DE GRAVES

subwoofer. A utilização do interruptor de reforço de graves com colunas de gama total pode danificar as colunas.

de reforço de graves se estiver a utilizar o amplificador para alimentar um subwoofer. A utilização do interruptor de reforço de graves com colunas de gama total pode danificar as colunas.

INDICADORES LED DE ALIMENTAÇÃO E PROTECÇÃO

INDICADOR LED DE ALIMENTAÇÃO

INDICADOR LED DE PROTECÇÃO

RESOLUÇÃO DE PROBLEMAS

Se o amplificador não estiver a funcionar como acha que deveria funcionar, verifique se o problema é abordado nesta secção antes de contactar o revendedor ou o serviço de apoio ao cliente da JBL.

Não sai som (o indicador LED de alimentação
	idênticos.
Não sai som (o indicador LED de alimentação correctamente.
Não sai som (o indicador LED de protecção do Se a tensão de alimentação estiver fora desse intervalo, corrija a situação antes de tentarutilizar o amplificador.- Se o amplificador se ligar (indicador LED de alimentação cor-de-laranja), existe um curto-novamente as colunas ao amplificador.- Se o amplificador não se ligar (o indicador LED de protecção permanece vermelho e opara obter assistência.

colunas ligadas ao amplificador	estão colocados nas respectivas posições centrais (ponto médio).corresponde às ligações de entradas e colunas feitas no amplificador.
volume da unidade de fonte do sistema de
distorcido
	novamente a distorção. Reduza ligeiramente a definição do controlo de reforço de graves para eliminar a distorção e deixe o controlo nessa posição.

ESPECIFICAÇÕES

GX-A604 GX-A602 GX-A3001

2 ohms)

Factor de amortecimento efectivo (4 ohms)

GX-A604/GX-A602/GX-A3001
