Tipo de produto	Amplificador monobloco (receptor)
Marca	JBL
Modelo	Club A1000
Dimensões (L x A x P)	320 x 51,3 x 180 mm
Peso	3,52 kg
Alimentação	9-16 V CC, fusível 35 A x 3
Potência de saída (4 ohms)	600 W RMS
Potência de saída (2 ohms)	1000 W RMS
Resposta em frequência	10 - 320 Hz
Sensibilidade de entrada (nível linha)	200 mV - 2,0 V
Sensibilidade de entrada (nível alto)	2 V - 20 V
Relação sinal/ruído	>80 dB
Distorção harmônica total	<1%
Frequência de crossover	32-320 Hz ajustável, 12 dB/oitava
Calibre do fio recomendado	4 AWG
Funções	Ajuste de ganho, Bass Boost, inversor de fase, modo de partida (REM/DC), seleção de nível de entrada, filtragem passa-baixa
Proteção	Térmica, curto-circuito, sobretensão/subtensão
Manutenção e limpeza	Limpe com um pano macio e seco. Evite umidade.
Segurança	Desconecte o terminal negativo da bateria antes da instalação. Use óculos de proteção.
Peças de reposição e reparabilidade	Fusíveis substituíveis. Assistência pós-venda via garantia.
Informações gerais	Amplificador mono dedicado a subwoofers, compatível com sinais de alto nível e baixo nível, possibilidade de conexão mestre/escravo

Perguntas frequentes - Club A1000 JBL

Como conectar o amplificador Club A1000 ?

Desconecte o terminal negativo da bateria. Conecte o fio de alimentação ao BATT+ através de um porta-fusível, o fio de massa a um ponto de massa limpo, e o fio REM à saída de controle remoto do rádio. Use cabos RCA para o sinal de entrada.

Como ajustar o ganho do amplificador ?

Coloque o receptor a 3/4 do volume máximo, depois gire o controle GAIN no sentido horário até perceber uma distorção, e então recue ligeiramente.

O que fazer se o indicador de proteção piscar a cada 4 segundos ?

Isso indica uma tensão contínua na saída. O amplificador pode necessitar de uma revisão. Consulte a garantia para assistência.

Como conectar dois amplificadores Club A1000 ?

Use um cabo RCA para conectar PRIMARY OUT do amplificador principal a SECONDARY IN do secundário. Ajuste o comutador para PRIMARY no principal e SECONDARY no outro.

Qual é a tensão de alimentação necessária ?

O amplificador funciona com uma tensão de 9 a 16 V (sistema de 12 V do veículo). Use um fusível de 35 A x 3.

Como escolher o modo TURN-ON ?

Se você usar um fio REM, ajuste para REM. Caso contrário, use DC (detecção de tensão contínua) ou HI2 para sinais de alto nível.

O que fazer em caso de ausência de som com indicador de alimentação apagado ?

Verifique as tensões nos terminais BATT+ e REM com um voltímetro. Verifique também a massa.

Como ajustar a frequência de crossover ?

Gire o botão de crossover para a esquerda para diminuir a frequência (ex: 32 Hz) ou para a direita para aumentá-la (320 Hz). Ajuste conforme suas preferências.

Como limpar o amplificador ?

Use um pano macio e seco. Evite umidade e produtos químicos. Não limpe o interior.

Quais cabos usar para a alimentação ?

Use um cabo de calibre 4 AWG para alimentação e massa, com um fusível de 35 A por ramo.

MANUAL DE UTILIZADOR Club A1000 JBL

1. Retire a peça de acabamento

1. Deslize a tampa do painel para baixo

Nota: É recomendável que faça todas as ligações dos fios antes de montar permanentemente o amplificador.

IMPORTANTE: Desligue o terminal negativo (-) da bateria do veículo antes de iniciar a instalação.

• Utilize sempre óculos de proteção ao usar ferramentas.
• Escolha um local de montagem seguro, afastado da humidade. Verifique as folgas nos dois lados de uma superfície de montagem planeada. Certifique-se de que os parafusos ou os fios não perfuram as linhas dos travões, as linhas de combustível ou as cablagens e que o encaminhamento dos fios não interfere com o funcionamento seguro do veículo. Tenha cuidado ao perfurar ou cortar a área de montagem.
• Escolha um local que ofereça circulação de ar suficiente.
• Não monte o amplificador com o dissipador de calor voltado para baixo, pois isso interfere com a refrigeração.
• Monte o amplificador para que não seja danificado pelos pés dos passageiros no banco traseiro ou pela movimentação de carga no porta-malas.

CABLAGEM PARA ALIMENTAÇÃO E LIGAÇÃO À TERRA

No amplificador:

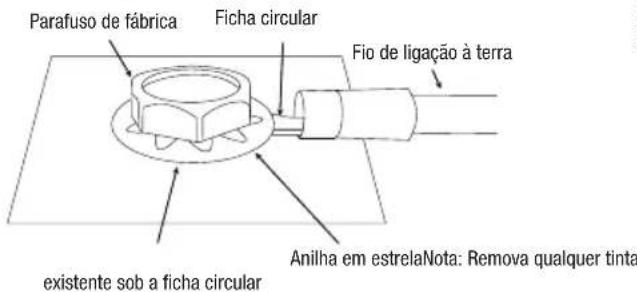

No local da ligação à terra:

CABLAGEM PARA O SINAL DE ENTRADA

Sinais de baixo nível

Nota: quando utilizar sinais de baixo nível e um condutor de alivação remota, coloque o interruptor "TURN-ON MODE" em "REM" e o interruptor "INPUT LEVEL LO

Sinais de alto nível

Nota: quando utilizar sinais de alto nível, coloque o interruptor "TURN-ON MODE" em "Dc o interruptor " " INPUT LEVEL "H1Se nenhum som for reproduzido, coloque o interruptor "INPUT LEVEL HI2

LIGAÇÃO DE DOIS AMPLIFICADORES CLUB A1000 PARA OBTER POTÊNCIA ADICIONAL

Para ligar dois amplificadores Club A1000, utilize um cabo de ligação RCA para ligar o "PRIMARY OUT" do amplificador principal ao "SECONDARY IN" do amplificador secundário. Coloque o interruptor Primário/Secundário em "PRIMARY" no amplificador principal e em "SECONDARY" no amplificador secundário.

1. Ligue com o controlo GAIN definido no nível mínimo e o controlo de crossover na posição central.
2. Escolha músicas com um conteúdo substancial de graves.
3. Rode o controlo de volume do seu recetor para 34 da saída total.
4. Ajuste o controlo GAIN para a direita, ouvindo atentamente a saída de graves. Se ouvir distorção, rode o controlo GAIN a esquerda para diminuir o ganho.

Seleccionar a frequência de crossover

Escolha o ponto de crossover de acordo com as preferências de audição. Rode os botões para a esquerda para diminuir o crossover e para a direita para aumentar o crossover. As definições exatas de crossover dependem das suas preferências de audição.

Mude o PHASE para a frente e para trás para determinar que definição fomece a saída de graves mais nítida.

Seleccionar o reforço de graves

Ajuste o controlo BASS-BOOST para a direita ou esquerda para se adequar às suas preferências.

ESPECIFICAÇÕES

	Club A600 Club	A1000
Potência de saída a 4 ohms	350 watts RMS x 1	600 watts RMS x 1
Potência de saída a 2 ohms	600 watts RMS x 1	000 watts RMS x 1
Resposta em frequência	10-320 Hz 10-320 Hz
Frequências de crossover	Variável de 32 a 320 Hz, 12 dB/oitava	Variável de 32 a 320 Hz 12 dB/oitava
Sensibilidade de entrada no nível da linha	200 mV rms - 2,0 V rms	200 mV rms - 2,0 V rms
Sensibilidade de entrada de alto nível	2 V RMS - 20 V RMS.	2 V RMS - 20 V RMS.
Relação sinal/ruído >	80 dB > 80 dB
THD+N à potência nominal	<1% <1%
Classificação do fusível	30 A x 2	35 A x 3
Tensão operacional	9~16 V	9~16 V
Dimensões (L x A x P)	8-11/16" x 2-1/16" x 7-1/8" (220 mm x 51,3 mm x 180 mm)	12-5/8" x 2-1/16" x 7-1/8" (320 mm x 51,3 mm x 180 mm)
Peso	2.46 kg	3.52 kg
Medição recomendada dos fios	8	4

RESOLUÇÃO DE PROBLEMAS

Sem áudio e o INDICADOR DE ENERGIA está desligado.

- Não há tensão nos terminais BATT+ e / ou REM, má ligação ou sem ligação à terra. Verifique as tensões nos terminais do amplificador com o VOM.

Sem áudio e o INDICADOR DE PROTEÇÃO pisca a cada 4 segundos.

- Tensão CC na saída do amplificador. O amplificador pode precisar de manutenção; consulte o cartão de garantia incluído para obter informações sobre como obter assistência técnica.

Sem áudio e os INDICADORES DE PROTEÇÃO e ENERGIA piscam.

- Tensão menor que 9 V na ligação BATT+. Verifique o sistema de carregamento do veículo.

Sem áudio e o INDICADOR DE PROTEÇÃO está aceso.

- O amplificador está sobreaquecido. Verifique se a refrigeração do amplificador não está bloqueada no local de montagem. Ou pode haver tensão superior a 16 V (ou inferior a 8,5 V) na ligação BATT+. Verifique o sistema de carregamento do veículo.

O fusível do amplificador continua a fundir.

- A cablagem está ligada incorretamente ou há um curto-circuito. Verifique as ligações da cablagem.

Áudio distorcido.

- O ganho não está definido corretamente. Verifique a configuração. Verifique os fios quanto a curto-circuitos ou ligação à terra. O amplificador ou a unidade de fonte pode estar com defeito.

Áudio distorcido e o INDICADOR DE PROTEÇÃO pisca.

- Curto-circuito no altifalante ou no fio. Remova os condutores do altifalante, um de cada vez, para localizar o fio ou o altifalante em curto-circuito e repare.

A música carece de dinâmica ou "intensidade".

- Os altifalantes não estão ligados corretamente. Verifique as ligações dos altifalantes quanto à polaridade adequada.

PT

Ruído do motor - gemido ou estalidos - no sistema quando o motor está ligado.

- O amplificador está a captar o ruído do alternador. Primeiro, verifique a ligação à terra no amplificador - uma ligação à terra incorreta ou solta é uma das principais causas de ruído. Diminua o ganho. Afaste os cabos de áudio RCA dos fios de energia. Também pode ser necessária a instalação de um filtro de ruído do alternador na linha de alimentação entre a bateria e o alternador.
