Stage A6002 - 수신기 JBL - 무료 사용 설명서

제품 유형	2채널 오디오 앰프
브랜드	JBL
모델	Stage A6002
4옴 RMS 출력	채널당 60W
2옴 RMS 출력	채널당 70W
4옴 브리지 RMS 출력	140W
주파수 응답	20Hz - 20kHz (-1dB)
신호 대 잡음비	>75dB
총 고조파 왜율	<1%
퓨즈 정격	20A
전원 공급	9-16V DC
대기 전류 소비	<1.0A
치수 (높이 x 너비 x 깊이)	95 x 230 x 190 mm
무게	1.16kg
입력	하이레벨, 라인 레벨(RCA), 리모트(REM)
스피커 출력	나사 단자 (L+, L-, R+, R-)
선택 가능한 크로스오버 필터	로우패스(LPF), 풀레인지(FULL), 하이패스(HPF)
베이스 이퀄라이저	최대 +12dB 부스트, 조정 가능한 중심 주파수
보호 기능	과전압, 저전압, 단락, 과열

자주 묻는 질문 - Stage A6002 JBL

앰프가 켜지지 않고 전원 표시등이 꺼져 있으면 어떻게 해야 합니까?

BATT+ 및 REM 단자의 전압과 접지 연결(GND)을 확인하십시오. REM 와이어가 카 오디오의 리모트 출력 또는 액세서리 전원에 올바르게 연결되어 있는지 확인하십시오.

앰프의 게인(입력 감도)을 어떻게 조정합니까?

입력 레벨 컨트롤을 최소(MIN)로 돌립니다. 카 오디오를 최대 볼륨의 3/4로 설정하고 다이나믹한 음악을 재생합니다. 게인을 천천히 올려 왜곡이 들릴 때까지 올린 다음 소리가 다시 깨끗해질 때까지 약간 낮춥니다.

보호 표시등이 왜 빨간색으로 변합니까?

빨간색 표시등은 과열, 단락, 전원 전압이 너무 높음(>16V) 또는 너무 낮음(<8.5V)을 나타냅니다. 냉각, 스피커 임피던스 및 차량 충전 회로를 확인하십시오.

Stage A6002에 서브우퍼 하나를 브리지로 연결하는 방법은 무엇입니까?

서브우퍼의 양극선을 R+ 단자에, 음극선을 L- 단자에 연결하십시오. 임피던스가 최소 4옴인지 확인하십시오.

스테레오 작동을 위한 최소 스피커 임피던스는 얼마입니까?

스테레오 작동 시 최소 임피던스는 채널당 2옴입니다. 브리지 작동 시 최소 임피던스는 4옴입니다.

카 오디오에 RCA 출력이 없는 경우 하이레벨 입력을 어떻게 사용합니까?

제공된 하이레벨 입력 어댑터를 사용하십시오. 흰색, 흰색/검정색, 회색, 회색/검정색 와이어를 카 오디오의 전면/후면 스피커 출력에 연결하고 검정색 와이어를 차량 접지에 연결하십시오. 그런 다음 커넥터를 앰프의 하이레벨 입력에 연결하십시오.

엔진 노이즈(윙윙거림 또는 딸깍거림)가 들리는 이유는 무엇입니까?

게인을 낮추고 오디오 케이블을 전원 와이어에서 멀리 배치하며 접지 연결을 확인하십시오. 느슨하거나 부족한 접지가 일반적인 원인입니다. 또한 얼터네이터 노이즈 필터를 설치할 수도 있습니다.

크로스오버 필터(X-OVER)를 어떻게 선택합니까?

서브우퍼에는 LPF(로우패스)를, 서브우퍼와 함께 미드레인지 또는 풀레인지 스피커에는 HPF(하이패스)를, 이 채널에 서브우퍼를 사용하지 않는 경우 FULL(풀레인지)을 사용하십시오.

앰프의 퓨즈가 자주 끊어지면 어떻게 해야 합니까?

퓨즈는 20A입니다. 배선을 확인하십시오: 단락, 잘못된 접지, 또는 단면적이 너무 작은 와이어. 스피커 임피던스가 올바른지, 전원 케이블이 손상되지 않았는지 확인하십시오.

보호 표시등의 깜박임을 어떻게 해석합니까?

4초마다 한 번 깜박이면 출력에 직류 전압이 있는 것입니다(앰프 결함). 전원 표시등과 함께 깜박이면 전압이 9V 미만임을 나타냅니다. 보증 또는 기술자에게 문의하십시오.

사용 설명서 Stage A6002 JBL

Votre produit JBL a ete concu pour yous offrir les performances et la facilité d'utilisation que yous allendez de notre part.

Veuliez prendre le lemps de dire compltelement voire mode d'emploi avant d'utiliser ou d'installer voire amplificateur.
- Conservez le mode d'emploi de votre amplificateur dans votre boite à qants avec le mode d'emploi de votre voiture.
Rangez la facture de voter amplifieur avec vos autres documents importants afin d'obtenir rapidement un service sous garantie si necessaire.

PRESENTATION DU MANUEL

Ce manuel décrit les directives d'installation générales et les instructions d'utilisation. Cependant, veuillez notes qu'une installation convenable de composants audio et video mobiles requiert une experience qualifiée et des procédures mécaniques et électriques. Si vous ne dispose pas des connaissances et des outils permottant d'executer correctement cette installation, nous vous recommendons fortement de consulter un distributeur agree JBL pour connaître vos options d'installation. Conserve toulouse les instructions et les factures à titre de reference. Considère ce manuel comme une caractéristique indispensable de votre amplificateur.

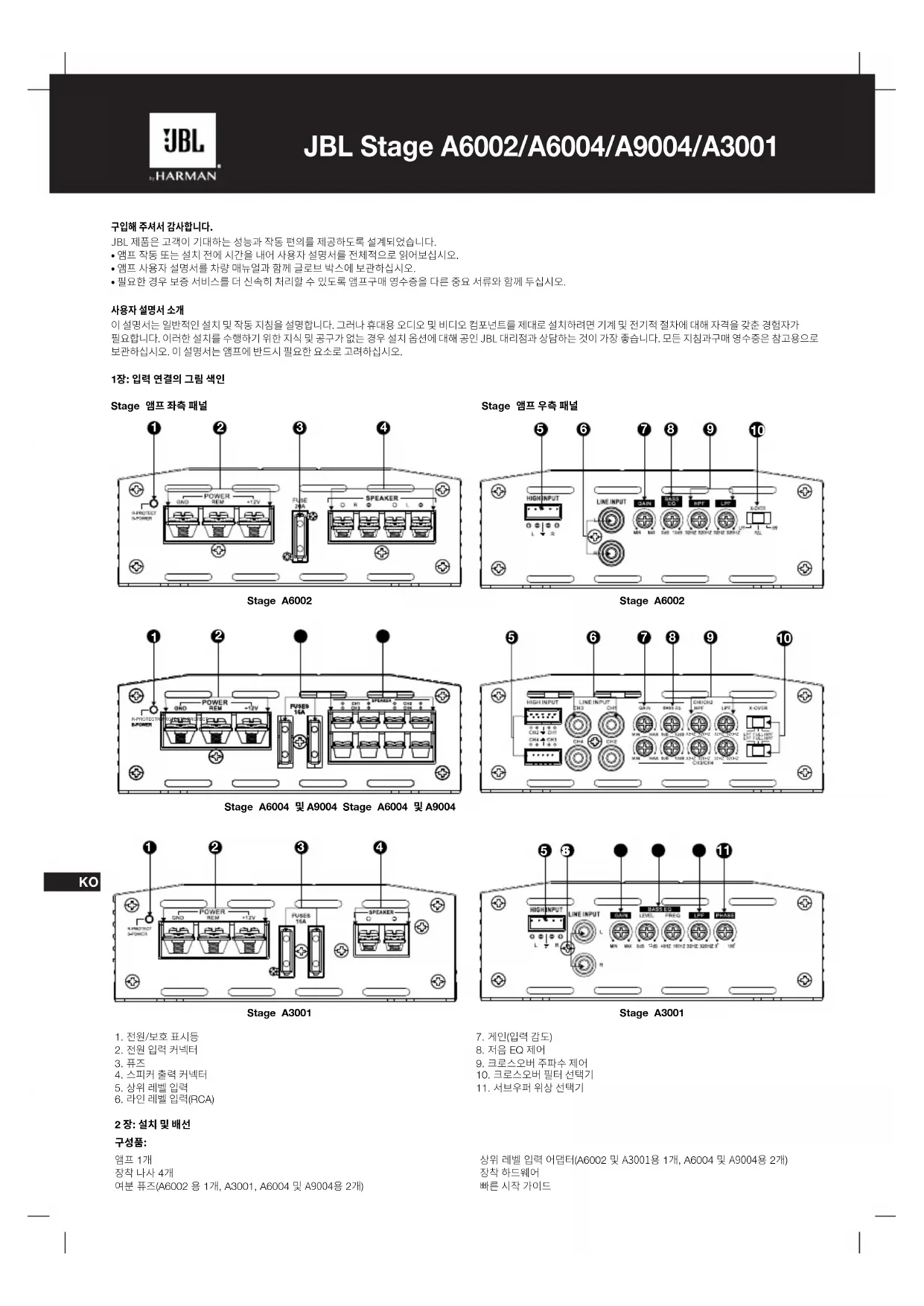

CHAPITRE 1: INDEX ILLUSTRÉ DES CONNXIONS D'ENTREE

FR

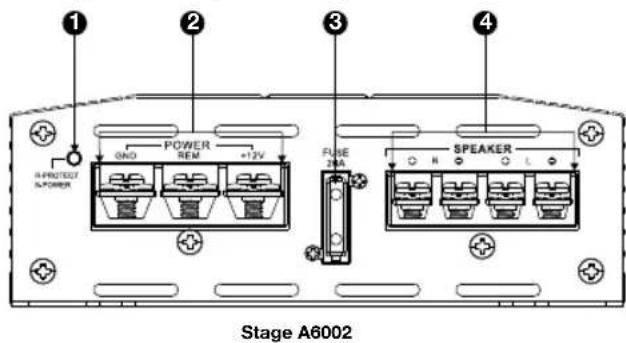

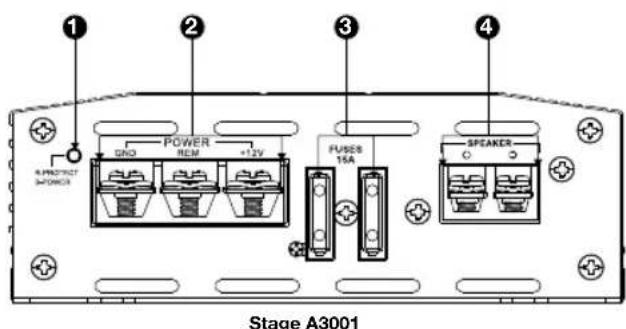

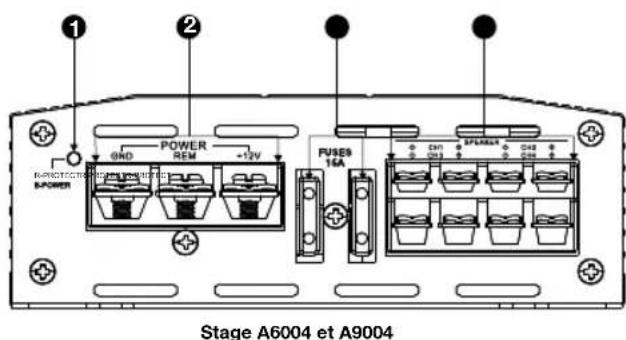

Panneau gauche de l'amplificateur Stage

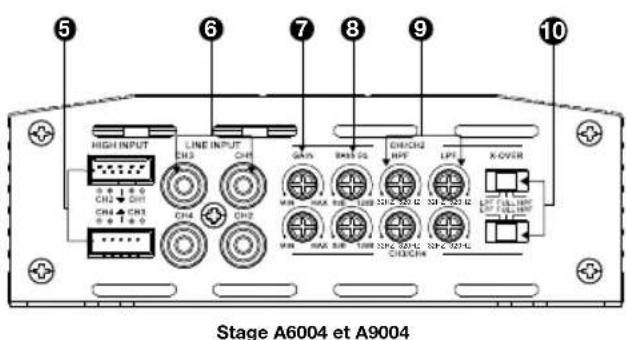

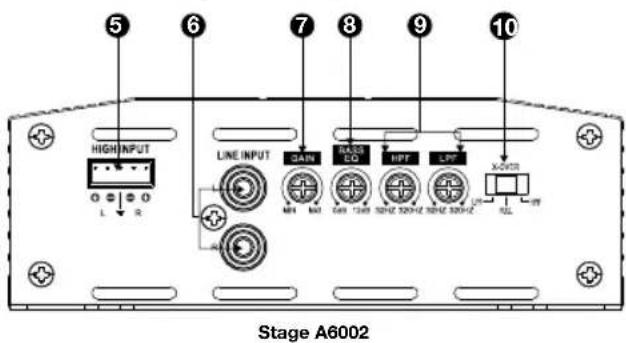

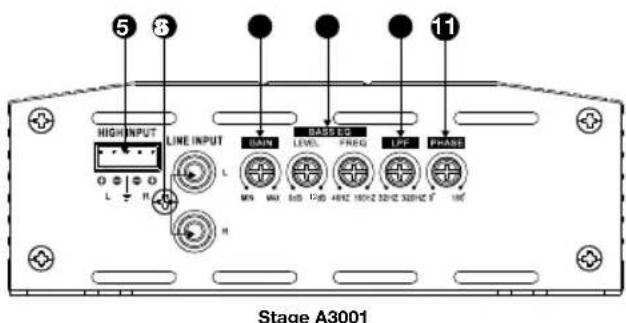

Panneau droit de l'amplificateur Stage

1. Témoin d'alimentation / protection
2. Connecteurs d'entree d'alimentation
3. Fusible(s)
4. Connecteurs de sortie des haut-parleurs
5. 1. Entree(s) niveau haut
      6.6. Entres niveau ligne (RCA)

6. Gain (sensibilité d'entrée)

7. Commande(s) d'égaliseur des graves
8. Commande(s) de fréquence de croisement
9. Sénéctor(s) de filtré répartiteur
10. Selecteur de phase de subwoofer

CHAPITRE 2: INSTALLATION ET CÁBLAGE

Contenu de la boite

1 amplificateur

4 vis de fixation

Fusible de rechange (1 pour A6002, 2 pour A3001, A6004 et A9004)

Adaptateur d'entree niveau haut (1 pour A6002 et A3001, 2 pour A6004et A9004)

Fixations

Guide de démarrage rapide

Précautions :

IMPORTANT : débranche la borne négative de la batterie (-) du vehicule avant de commencer l'installation.

• Portez toujours des lunettes de protection pour utiliser des outils.
  Choisissez un emplacement de montage sur, sans humidite. Verifie les espaces des deux cotés de la surface de montage prévue. Veillez à ce que des vis ou des fils ne percent pas de canalisations de refins, de carburant ou des faisceaux de cablage, et que le cheminement des fils ne nuira pas à la sécurité de fonctionnement du vehicule. Soyez prudent lors des perçages ou des découpes dans la zone de montage.
  Lors de la réalisation des connexions electriques, veillez a ce qu'elles soient sures et correctement isolées.
• Si vous devez remplancer des fusibles de l'amplificateur, utilisez le même type et calibre de fusible que l'original.
  Pour limiter la température de l'ampificateur, choisissez un emplacement disposant d'une circulation d'air suffisante, tel que sous un siège ou dans le coffre.
• Ne montez pas l'amplificateur avec son radiateur dessous, car ceci nuit aen refroidissement.
  Montez l'amplificateur de sorte qu'il ne soit pas endommage par les pêds des passagers amériè ou le déplacement du chargement dans le coffre, et qu'il reste au sec.

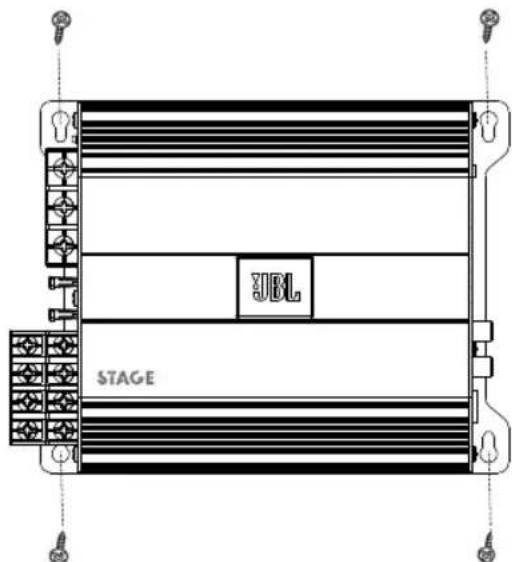

• En utilisant l'amplificateur comme gabarit, marquez l'emplacement des trous sur la surface de montage.
  Percez des trous pilotes dans la surface de montage.
  Fixez l'amplificateur sur sa surface de montage avec les vis de montage fournies.

REMARQUE : vous pouvez trouver plus pratique de faire toutes les connexions à l'amplificateur avant de le monter définitivement.

- Témoin d'alimentation / protection :

Le témoin s'allume bleu lorsque l'amplificateur est alimenté et diffuse du son. Le témoin devient rouge si l'amplificateur entre en mode de protection en cas de conditions telles qu'une sur/sous-tension, un court-circuit, une defaillance de circuit de sortie d'amplificateur ou une chaleur excessive.

- Connecteurs d'entrée d'alimentation :

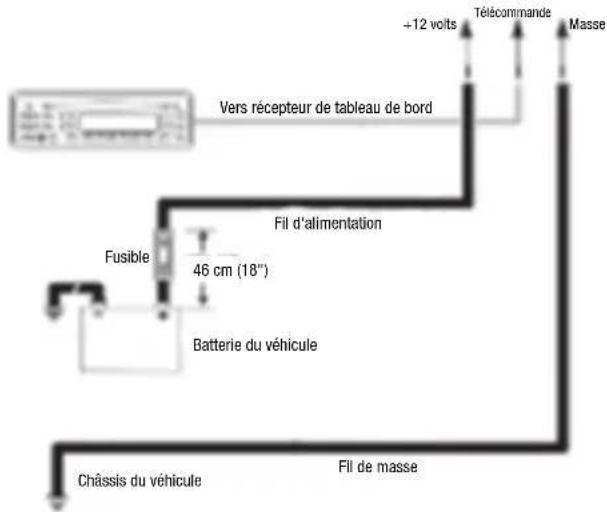

• Alimentation: faites passer le fil d'alimentation depuis l'entrée +12 V à la borne positive de la batterie du vehicule. Insérez le fil dénudé dans la borne de l' amplificateur, serrez ensuite la vis de blocage avec un tournevis Phillips.

• Installé un porte-fusible approprié et un fusible (20 A minimum pour le Stage A6002, 30 A minimum pour les Stage A6004 et A3001, et 40 A minimum pour le A9004) à moins de 457 mm (18") de la batterie. Vérifie que le fil n'est pas endommage ou pincependant l'installation. Installez des passée-fils de protection si vous fates passer des fils par le tablier ou une autre tôle. Utilise des fils de plus grossse section pour des longueurs supérieures.

o Stage A6002 section de fil minimale: ≥ 5,2mm^2 (10 AWG)

Stage A6004, A9004, A3001section de fil minimale: ≥ 8,4 mm² (8 AWG)

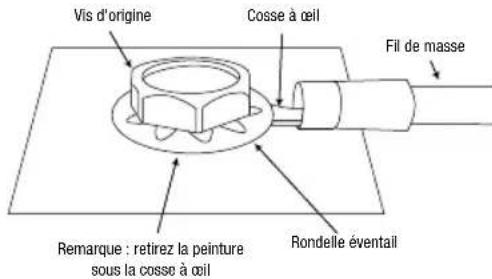

- Masse : faites passer un fil (de la même section que le fil d'alimentation) de l'entrée GND à une vis d'origine du chassin du vehicule (voir l'illustration ci-dessous). REMARQUE : retirez la peinture du chassin pour un meilleur contact. Utilisez une rondelle en etoile sous la cosse à ceil pour une connexion sure.
- Telecommande: Connectez un fil de 0,5 mm² (20 AWG) entre la borne de sortie de télécommande Remote Out de l'appareil source et l'entrée REM. Ce fil allume l'amplificateur en utilisant des signaux d'entrée à niveau bas. Si votre stéroid n'a pas de fil Remote Out, connectez l'entrée REM de l'amplificateur à l'alimentation de l'accessoire commute.

Fusibles :

• Remplacez-les uniquement par des fusibles du même ampèreage : o Stage A6002 : 20 A

- Connecteurs de sortie des haut-parleurs :

Connectez les haut-parleurs à ces bornes en respectant la polarite correcte : connectez chaque fil posit (+) de haut-parleur à la borne positive (+) appropriée et le fil négatif (-) à la borne négative (-) appropriée.

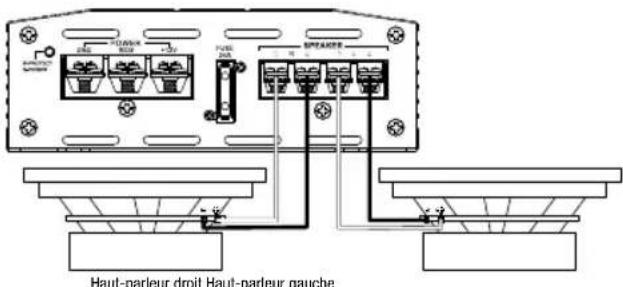

Stage A6002 :

Le Stage A6002 comporte des bornes L+, L-, R+ et R-.

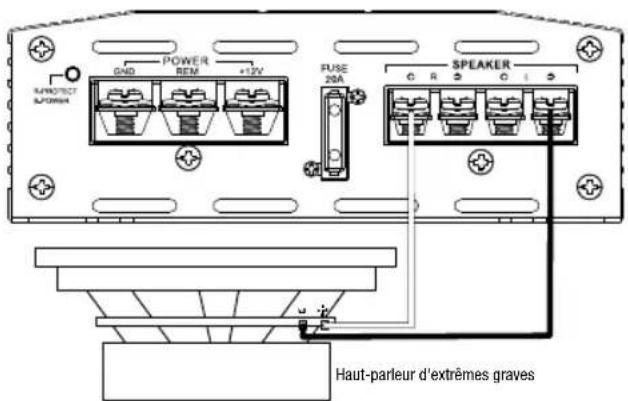

- Fonctionnement avec 2 canaux : connectez le haut-parleur gauche aux bornes L+ et L-, et le haut-parleur croit aux bornes R+ et R-.

o Fonctionnement avec pont: connectez le fil positif du haut-parleur unique ou du subwoofer à la borne R+ et le fil négatif du haut-parleur ou du subwoofer à la borne L.

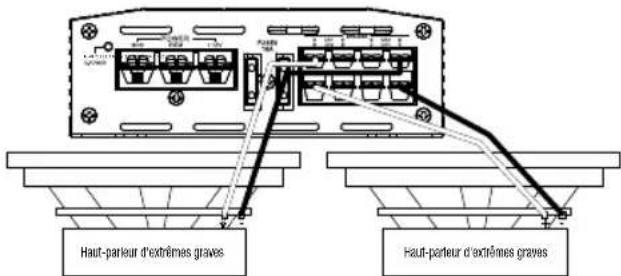

Stage A6004 et A9004

• Les Stage A6004 et A9004 compte nent des bornes Canal 1 +/-, Canal 2 +/-, Canal 3 +/-, et Canal 4 +/-.

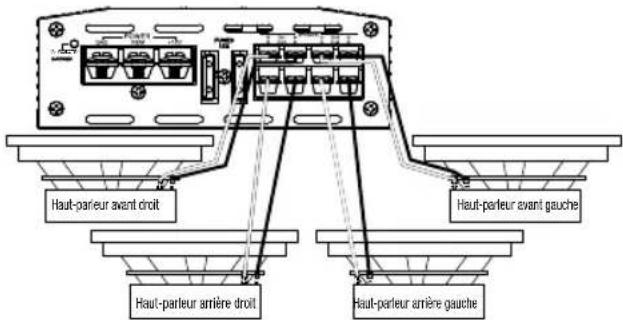

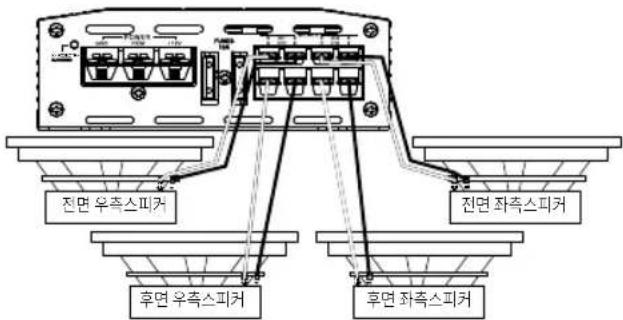

• Fonctionnement avec 4 canaux: connectez le haut-parleur avant gauche aux bornes Canal 1 + et -, et le haut-parleur avant droit aux bornes Canal 2 + et -. Connectez le haut-parleur arriere gauche aux bornes Canal 3 + et - et le haut-parleur arriere droit aux bornes Canal 4 + et -

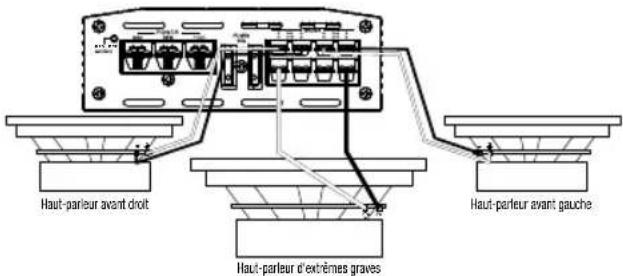

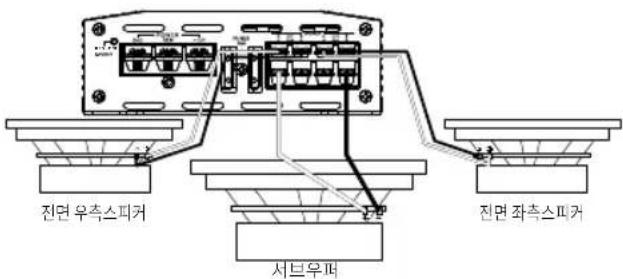

• Fonctionnement avec 3 canaux: connectez les haut-parleurs stéreo aux bornes Canal 1 et Canal 2, comme déscrit ci-dessus. Connectez le fil + du haut-parleur unique à la borne Canal 3 + et le fil à la borne Canal 4 -

• Fonctionnement avec 2 canaux (ponté): Connectez le fil + d'un haut-parleur à la borne Canal 1+ et le fil - à la borne Canal 2- Connectez le fil + de l'autre haut-parleur à la borne Canal 3 + et le fil - à la borne Canal 4-

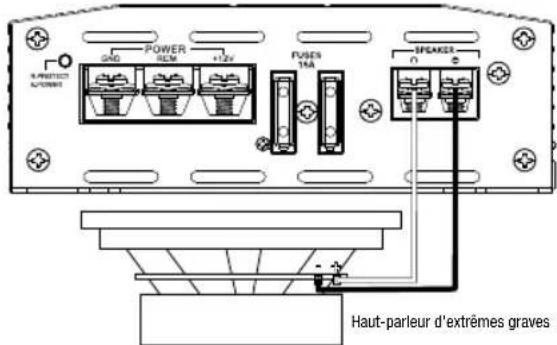

Stage A3001:

• Le Stage A3001comporte des bornes positives (+) et négatives (-).

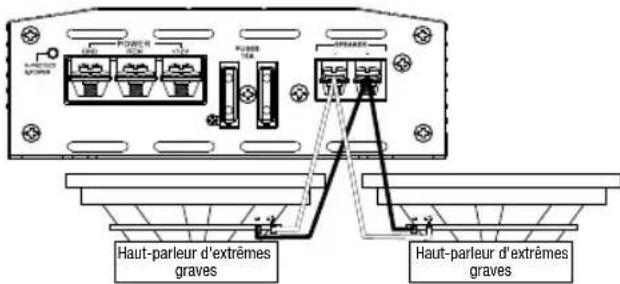

• Pour alimenter un seul subwoofer, connectez son fil positif (+) à la borne positive (+) et son fil négatif (-) à la borne négative (-).

Pour alimenter deux subwoofer en parallele, connectez les fil positifs (+) et négatifs (-) de l'un d'entre eux aux bornes positives et négatives de l'autre subwoofer, connectez ensuite le fil positif (+) de ce subwoofer à la borne positive (+) et le fil négatif (-) du subwoofer à la borne négative (-).

REMARQUE: L'impédance minimale des haut-parfleurs pour un fonctionnement en large bande stéreo avec subwoofer est de 2 ohms. L'impédance minimale de haut-parfleur pour un fonctionnement pointe est de 4 ohms.

• Entrées et sorties niveau ligne (RCA): Si vous appeareil source comporte des sorties de préamplificateur, connectez les aux entres L et R (A6002 et A3001), ou CH1, CH2, CH3 et CH1(A6004 et A9004) avec des cables de raccordement RCA.
• Entrée audio de niveau haut:
  Si l'apparéil principal de votre système audio automobile n'a pas de sorties de niveau ligne : Connectez les fil blancs, blancs/noirs, gris et gris/noirs du ou des faisceaux d'entrée de niveau élevé inclus aux fils de sortie de haut-parleur avant et/ou arriere de l'apparéil principal de cette méthode audio automobile (cosses pour fil dénudé non inclues) et le fil noir à la masse du chassin du vehicule. Puis branchez le faisceau de niveau haut à l'entrée de niveau élevé de l'amplicateur Stage.

Important: les amplificateurs de certains systèmes audio d'origine incluent des filtres électroniques qui limitent la quantité de graves envoyées aux plus petites haut-parleurs du système. Ce filtrage dégradera les performances de l'amplificateur Stage. Pour obtenir le plus de basses fréquences possibles de votre amplificateur Stage, séparez le faisceau de niveau haut dans les sorties des haut-parleurs du système d'origine qui sont connectées aux plus grands haut-parleurs du système (ceux destinés à produit le plus de basses fréquences).

Sensibilité d'entrée (GAIN):

Commandes de niveau d'entrée. Utilisiez les pour adapter la sensibilité des entrées de l' amplificateur au niveau de sortie de votre apparéel source. Voir Régliages des niveaux d'entrée du chapitre 3 pour la procédure de réglage recommendée.

- Sélecteurs de filtré répartiteur (X-OVER):

ils vous permettent dechosir les filtres répartiteurs de votre système (le filtre du Stage A3001est uniquement passage-basi).
- LPF: low pass (passa-bas). Choisissez ce réglage si vous connectez un ou plusieurs calissons de graves ou si youlez avec besoin d'un filtre passa-bas pour séparer des haut-parleurs medriques-graves.
- FULL: full range (large bande). Choisesze re clégage si vous connectez des haut-parleurs large bande et n'utilissez pas de subwoofer dans cette système
HPF: high pass (passé-haut). Choisissez ce réglage pour empêcher les basses fréquences d'atteindre les haut-parieurs méciums ou large bande lorsque vous utilisez un caisson de graves dans votre système. (Voir Réglage du filtré au chapitre 3.)

- Commandes de fréquence de filtré répartiteur (FREQ):

Tournez les réglages vers la gauche pour abaisser le point de croissement et vers la droite pour l'élever. Les réglages de point de croissement variant selon la préférence de l'auditeur.

CHAPTER 3: OPERATIONS

Réglage des niveaux d'entrée :

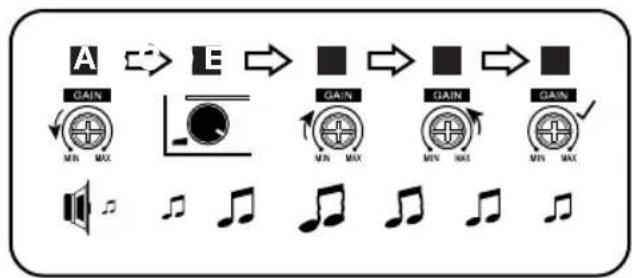

Pour adapter la sensibilité d'entree de votre amplificateur (le gain) au niveau desorting de voire appareil source, nous recommendons la procedure suivante :

A. Tournez les deux commandes de niveau d'entree dans le sens trigonometrique jusqu'a MIN (minimum).
B. Lisez une piste de musique dynamique sur toute appareil source. Tournez la commande de volume de l'apparéil source sur la position 3/4.
C. Touzez le réglage de commande de niveau d'entrée avant dans le sens horizoné vers MAX jusqu'à ce que vous entendiez de la distortion dans la musique (qui n'est plus aussi nette).
D. Tournez lentement le réglage de commande d'entrée de niveau avant dans le sens trigonométrique jusqu'à ce que la musique soit à nouveau nette.
E. Voitre niveau d'entree avant est a present correctement regle. Repeteze ce processus avec les canaux arriere.

Réglage du filtré

Le réglage correct des sélecteurs de filtré répartiteur optimise la distribution des fréquences pour un fonctionnement optimal des haut-parleurs et le meilleur son.

Etape 1: utilisez les curseurs pour selectionner le passe-bas (LPF), FULL, ou le passe-haut (HPF).

• LPF: low pass (passa-bas). Choisissez ce réglage si vous connectez un ou plusieurs caissons de graves ou si voulez avoir besoin d'un contrôle passage-bas pour séparer des haut-parleurs mediums-graves.
  FULL: full range (large bande). Choisissez ce régiate si vous connectez des haut-parieurs large bande et n'utilise pas de caisson de graves dans votre système.
  HPF: high pass (passé-haut). Choississe ce réglage pour empêcher les basses fréquences d'atteindre les fréquences moyennes ou des haut-parleurs large bande lorsque vous utilisez un calisson de graves dans vosysteme.

Etape 2: utilisez la commandes de frquence de filtre repartiteur pour regler le point de croissement des haut-parleurs coaxiaux et des caissons de graves en fonction des préférences d'auditeur. Tournez les molettes vers la gauche pour abaiser le point de croissement et vers la droite pour l'élever. Les réglages de croissement exacts des haut-parleurs coaxiaux et des caissons de graves dépendant au final de vos préférences d'écoute.REMARQUE: le point de croissement ne s'applique pas en mode FULL.

Selection de la phase du caisson de graves

Avec le Stage A3001, vous pouvez désirier une sortie de phase de subwoofer de 0" ou 180". Pour vérifier la phase de votre subwoofer, écoutez de la musique avec beaucoup de graves et écoutezpendant qu'une autre personne tourne lentement le réglage dans les deux sens entre 0 et 180 degrès. Le réglage correct est celui qui vous donne le plus de basses fréquences. Si vous ne déetectez aucune différence réelle, laissez le réglage sur 0.

Niveau et fréquence de l'égaliser des basses fréquences:

Voussoupiezaugmenter la sortide de graves de votresysteme avec la fonction d'egalisation des graves jusqu'a+12dB.Tournez lesreglagesLEVELversla droite pouraugmenter la sortide des graves.

Le Stage A3001 vous permet egalement de besoinir la fréquence centrale de l'amplification des graves - la fréquence qui recoit la plupart de l'effet d'amplification. Tournez le réglage FREQ sur la droite pour ajuster la fréquence centrale. La fréquence que vous choisissez dépend de vos préférences d'écoute.

CHAPITRE 4: RÉSOLUTION DES PROBLEMES

PROBÉME : Aucun son et TÉMOIN D'ALIMENTATION éteint.
CAUSES ET SOLUTIONS : Aucune tension sur BATT + e/ou aux bornes
REM, ou connexion de masse mauvaise ou absente. Vérifiéz les tensions aux bornes de l'amplificateur avec un voitrêtre.

PROBÉME : Aucun son et clignotement du TÉMOIN DE PROTECTION

toutes les 4 secondes.

CAUSES ET SOLUTIONS : Tension CC sur la sorie de l'amplificateur. L'amplificateur peut devoir être révisé, consultez la carte de garantie jointe pour des informations sur le service.

PROBÉME : Aucun son et TÉMOIN DE PROTECTION allumé. CAUSES ET SOLUTIONS : L'amplicateur a surchauffé, Vérifié que le refroidissement de l'amplicateur n'est pas empêché à son emplacement de montage. Vérifié que l'impédance du système de haut-parleurs est dans les limites indiquées. Ou une tension supérieure à 16 V (ou inférieure à 8,5 V) est presente sur la connexion à BATT +. Contrôlez le circuit de charge du vehicule.

PROBÉME : Aucun son et clignotement des TÉMOINS D'ALIMENTATION ET DE PROTECTION.

CAUSES ET SOLUTIONS : Tension inférieure à 9 V sur la connexion à BATT +. Contrôlez le circuit de charge du vehicule.

PROBLÈME: Son déformé.

CAUSES ET SOLUTIONS: Le gain n'est pas reglé correctement. Vérifie le réglage de INPUT LEVEL. Recherche des court-circuits ou des masses sur les cables des haut-paireurs. L'amplicateur ou l'apparéel source peuvent être défectueux.

PROBLEM: Son déformé et TÉMOIN DE PROTECTION clignotant.
CAUSES ET SOLUTIONS: Court-circuit dans le haut-parleur ou le fil. Débranchez un fil de haut-parleur à la fois pour localiser le haut-parleur ou le fil en court-circuit puis réprouze

PROBÉME: La musique manque de la dynamique ou de « punch ». CAUSES ET SOLUTIONS: Les haut-parleurs ne sont pas connectés correctement. Verifie la bonne polarité des connexions des haut-parleurs.

PROBÉME: Le fusible d' amplificateur fond constamment.

CAUSE ET PROBLÈME: Le câblage est erroné ou il y a un court-circuit. Revoyez les précautions d'installation et les procédures du manuel. Vérifie les connexions du câblage.

PROBLEM: Bruit de moteur - couinement ou cliquetis - dans le système lorsqu'elle moteur tourne.

CAUSE ET PROBLÈME : L'amplificateur capte le bruit de l'alternateur. Réduisez le gain. Éloignez les cables audio des fils d'alimentation. Montez un filtré de bruit d'alternateur sur la ligne d'alimentation entre la batterie et l'alternateur; Verifiez les connexions de masse de l'amplificateur car une masse lâche ou insuffisante est l'une des principales causes de bruit indésirable dans cette système audio.

CHAPITRE 5:CARACTERISTIQUES

Modèle	Puisance RMS sous 4 ohms	Puisance RMS sous 2 ohms	Puisance RMS pontée sous 4 ohms	Puisance créée totale	Réponse en fréquence	Niveau de signal d'entrée haut maximal	Sensibilité maximale d'entrée haute	Niveau de signal d'entrée ligne maximal
Stage A6002 60 W		70 W	140 W	280 W	20 Hz - 20 kHz à - 1 dB	12 V	0.5 V	5 V
Stage A6004	60 W	70 W	140 W	560 W	20 Hz - 20 kHz à - 1 dB	12 V	0.5 V	5 V
Stage A9004	90 W	110 W	220 W	880 W	20 Hz - 20 kHz à - 1 dB	12 V	0.5 V	5 V
Stage A3001	S. O.	300 W	S. O.	600 W	10 Hz - 320 Hz à - 3 dB	12 V	0.5 V	5 V

Modèle	Sensibilité maximale du signal d'entrée ligne	Rapport signal sur bruit d'entrée ligne (référence à 1 watt)	DHT + N à l'année nominale (20 Hz - 20 kHz)	Calibres des fusibles	Dimensions (H x L x P)	Poids	Tension de service	Intensité consommée au repos
Stage A6002	0,2 V	>75 dB	<1%	20 A	95 x 230 x 190 (mm)	1.16 kg	9 - 16 V	<1,0 A
Stage A6004	0,2 V	>75 dB	<1%	2 x 15 A	95 x 260 x 190 (mm)	1.381 kg	9 - 16 V	<1,2 A
Stage A9004	0,2 V	>75 dB	<1%	2 x 20 A	95 x 325 x 190 (mm)	1.806 kg	9 - 16 V	<1,5 A
Stage A3001	0,2 V	>75 dB	<1%	2 x 15 A	95 x 313 x 190 (mm)	1.809 kg	9 - 16 V	<1,5 A

JBL est une marque commerciale de HARMAN International Industries, Incorporated, déposée aux États-Unis et/ou dans d'autres pays. Les caractéristiques, les specifications et l'aspect sont susceptibles d'être modifiées sans préavis.

toutes les 4 secondes.

PROBÉME : Aucun son et TÉMOIN DE PROTECTION allumé. CAUSES ET SOLUTIONS : L'amplificateur a surchauffe. Verifie que le refroidissement de l'amplificateur n'est pas empêché à son emplacement de montage. Verifie que l'impédance du système de haut-parleurs est dans les limites indiquées. Ou une tension supérieure à 16 V (ou inférieure à 8,5 V) est presente sur la connexion à BATT+. Contrôlez le circuit de charge du vehicule.
