Stage A6002 - Mottagare JBL - Gratis bruksanvisning och manual

Egenskaper	Detaljer
Produkttyp	Ljudmottagare
Utgångseffekt	2 x 60 W (4 ohm)
Impedans	4 ohm
Frekvensomfång	20 Hz - 20 kHz
Mått	230 x 150 x 50 mm
Vikt	1,5 kg
Anslutning	RCA-ingångar, högtalarutgång
Rekommenderad användning	Installation i bilens ljudsystem
Underhåll	Kontrollera anslutningar regelbundet, rengör kontakterna
Säkerhet	Utsätt inte för fukt, respektera effektgränser
Allmän information	2 års garanti, teknisk support tillgänglig

Vanliga frågor - Stage A6002 JBL

Hur ansluter jag min JBL Stage A6002 till mina högtalare?

För att ansluta dina högtalare till JBL Stage A6002, använd lämpliga högtalarkablar. Anslut högtalarkablarna till motsvarande terminaler med rätt polaritet (+ och -) för att undvika fasvändning.

Varför startar inte min JBL Stage A6002?

Kontrollera att strömförsörjningen är korrekt ansluten och att säkringen inte är trasig. Se också till att strömkabeln är i gott skick och att uttaget fungerar.

Hur justerar jag bas- och diskantnivåerna på min JBL Stage A6002?

Använd reglagen på enhetens frontpanel för att justera bas- och diskantnivåerna efter dina önskemål. Konsultera användarmanualen för detaljerade instruktioner om inställningarna.

Är JBL Stage A6002 kompatibel med alla ljudkällor?

Ja, JBL Stage A6002 är kompatibel med de flesta ljudkällor, inklusive bilstereos, CD-spelare och telefoner via en lämplig adapter. Se till att använda rätt kablar för varje källa.

Hur löser jag problem med förvrängt ljud på JBL Stage A6002?

Kontrollera högtalarkablarna och se till att de är korrekt anslutna. Sänk volymen vid behov och kontrollera att högtalarna inte är skadade. Du kan också prova att testa med en annan ljudkälla.

Blir min JBL Stage A6002 för varm under användning?

Det är normalt att förstärkaren blir varm under användning, men om den blir överdrivet varm, se till att den är placerad på en väl ventilerad plats och inte är blockerad. Om problemet kvarstår, överväg att sänka volymen eller kontakta en professionell.

Hur uppdaterar jag firmware på min JBL Stage A6002?

JBL Stage A6002 har inga firmwareuppdateringar. Vid prestandaproblem, kontakta JBL:s kundtjänst för rekommendationer.

Vilken garanti har JBL Stage A6002?

JBL Stage A6002 omfattas vanligtvis av en begränsad garanti på 2 år. För mer information, se dokumentationen som medföljer produkten eller JBL:s webbplats.

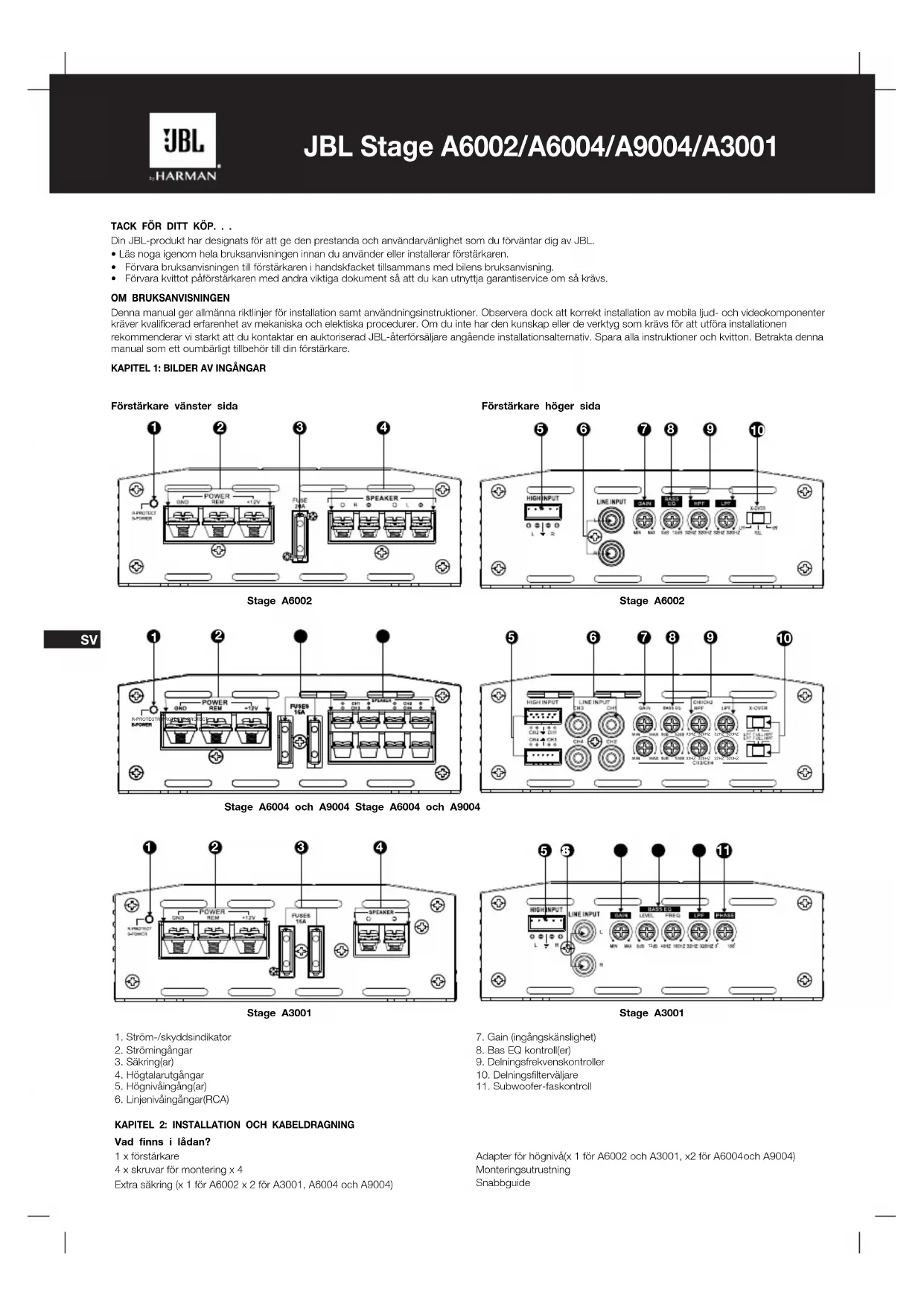

BRUKSANVISNING Stage A6002 JBL

Din JBL-product har designats for all ge den prestanda och anvandarvanlighe som du forvantar dig av JBL.

• Lás noga igenom hela bruksanvisinngen innan du anvander erler installerar forstarkaren.
  Forvara braksanvisingen till forstarkaren i handskfacket tilsammans med bilens braksanvising.
  Forvara kvittot paforskaren med andra viktiga dokument sa att du kan utnyttja garantiservice om sa kravs.

OM BRUKSANVISINGEN

Denna manu ger manna rktinjer for installation samt anvndningsinstruktioner. Oserera dock att correkt instaation av mobila iud- och videokomponenter kraver kvallicerad erfarenhet av mekaniska och elekiska procedur. Om du inte har den kunkap eiler de verkyg som kravs for att ufo installationen komrderar vi startk att du kontaktar en auktoriserad JBL-aterforsjare angende installationsalternativ. Spara alla instruktioner och kvitton. Betrakda dana manu som ett oumbarligt tilbehir tlin din forstarkare.

Förstarkare vänster sida

Förstarkare hoger sida

Stage A6002

Stage A6002

Stage A6004 och A9004 Stage A6004 och A9004

Stage A3001

Stage A3001

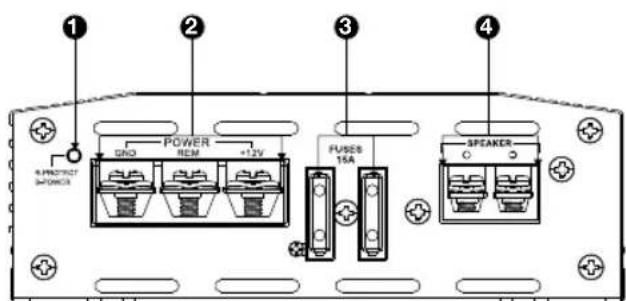

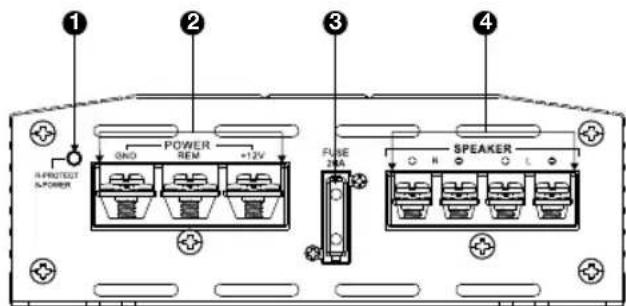

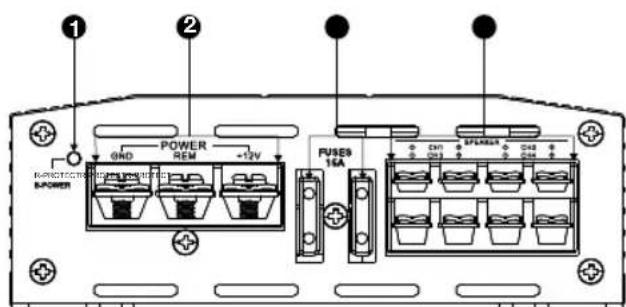

1. Ström-/skyddsindikator
2. Strömingångar
3. Sakring[ar]
4. Högztalarutgängar

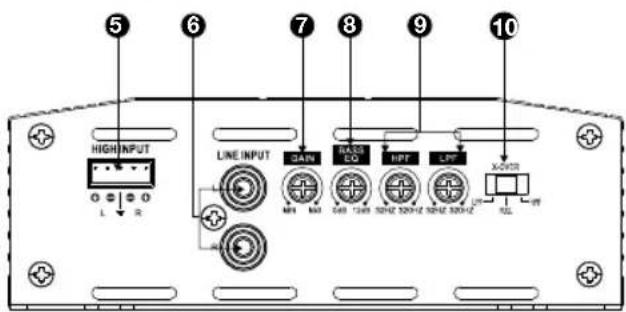

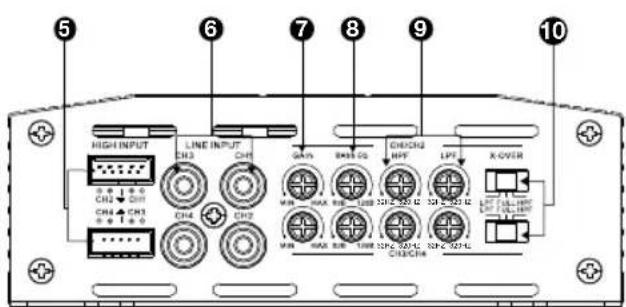

   5.Hognivangar)

5. Linjenviängangar(RCA)

6. Gain (ingangskansliget)

7. Bas EQ kontrroll(er)
8. Delningsfrekvenskontroller
9. Delningsfitterväjärare

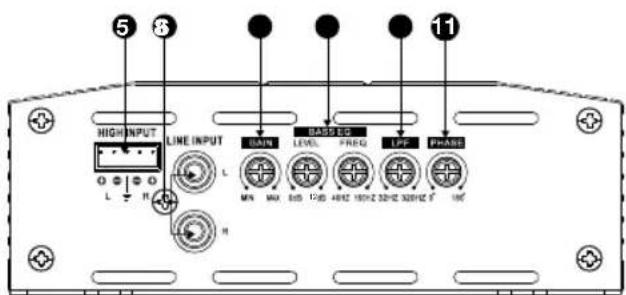

   11.Subwoofer-faskontroll

KAPITEL 2: INSTALLATION OCH KABELDRAGNING

Vad finns i ladan?

1 x Forstarkare
4 x skruvar for montering × 4
Extra sakring (x 1 for A6002 x 2 for A3001, A6004 och A9004)

Adapter for hognivax 1 for A6002 och A3001, x2 for A6004och A9004)

Monteringsutrustning

Snabbgbuide

Forebyggande atgarden:

VIKTIgT: Koppla fran batteriets minuspol (-) innan du paborjar installationen.

Bär allid skycdsglasogn nardu anvander verktyg.
- Valj en saker monteringsplats som inte utsats for fuki. Kontrolera avslandet pā báda sider av den avsedda monteringsyan. Var noga med att skruvar eller ledingar inte punketera bromsledingar, bransleledingar eller ledingsnät och att ledingsvögarna inter kommer att stora saker fordonets Funktion. Var försiktig vid borming eller skärning i monteringsomrädet.
Nar du gor elektriska anslutningar maste du se till att de ar sakra och ordentigt isolera.
- Om du maste byta ut nagon av forstarkarens sakringar maste du anvanda.
samma typ av sakring och markstrom som originelet.
Häll forstärkaren kail genom att välja en ventilarad monteringsplats som gertilrückigt med luftcirkulation, till Beispiel under ett sate erler bagageutrymmet.
Monterainte forstarkaren med kylflansen riktad framat, da detta stor kylningen.
- Montora forstarkaron sa att den inte skadas av baksatespassageramas fotter ell er av gods som aker sunt i bagageutrynmel, och sa att den halis tom.

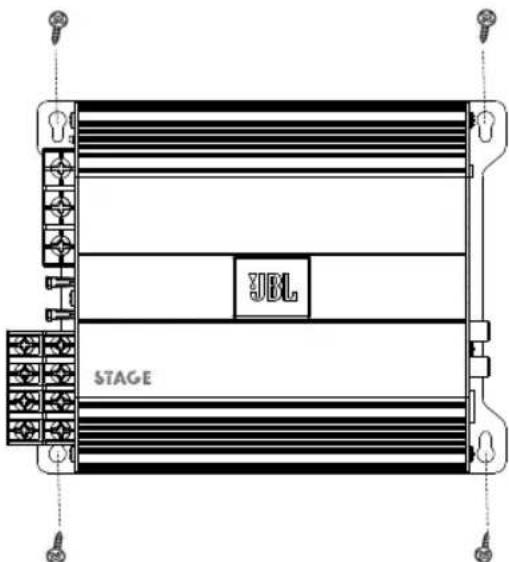

- Använd Förstärkaren som en mail für att markera var monteringshålen skávara på monteringsytran.
Borra rikthali monteringsytan.
Fast forstarkaren pa monteringsytan med de medfoljande monteringsskruvarna.

OBS: Det kan vara lättare att góra alla kopplingar till Förstarkaren innan du færden permanent.

- Ström-/skyddsindicator:

Lampan lyser blä nar Förstärkaren fer ström och anvands. Indikatorn lyser rött om den gar in skyddat Lage vid forhailanden som till exemplé over-/underspänning, kortslutting, fel pa Förstärkarens utgangskrets eller overdriven varme.

- Strömingångar:

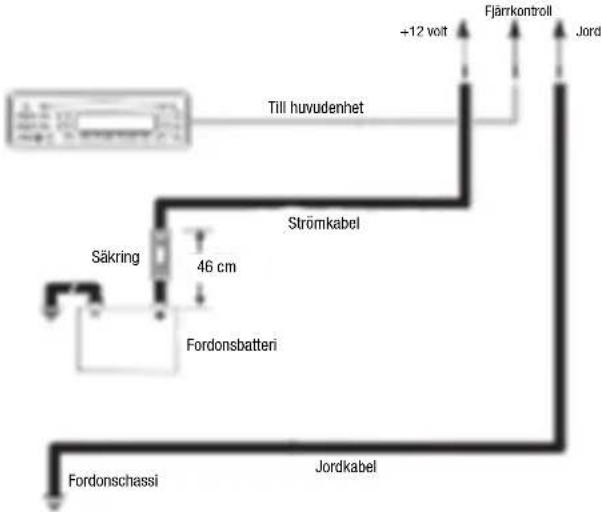

• Ström: Dra strömkabeln frän +12V-ingängen til bilbatteriets pluspol. Installera den avskaladekabeln in forstärkarens terminal och spänn Åt ställskruven med en stjärnskruvmejsel.

• Installera en lamplig sakringshalleare och sakkring (minst 20 A for Stage A6002, 30 A for Stage A6004 och A3001, och minst 40A for A9004) inom 45 cm fran batternet. Se till att kabelin inte skadas ellKRams fast under installationen. Montera skyddshysor nar du drar kablar genom skijevaggener annan plat. Anvand kablar med store kabelarea vid langre kabeldragning.

o A6002:Minsta kabelstorkek: ≥ 10 AWG o Stage A6004,A9004,A3001:minsta kabelstorke: ≥ 8 AWG

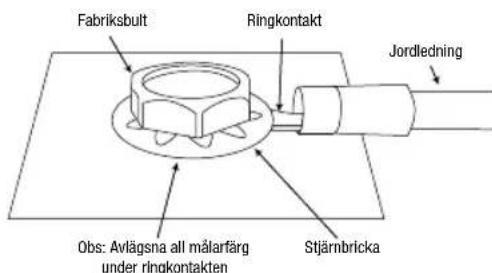

- Jord: Dra en kabel (med SAMMA area som stromkabeln) fran GND-ingangen til en fabrikensmonterad buit i fordonets chassi (se ilustration nedan). OBS: Ta bort eventuell larg fran chassisl for basta Kontakt. Anvand en soljaderbricka under ringkopplingen for en saker anslutning.

Fjärkontroll:Anslut en 0,8 mm tjock kabel ran "RemoteOut" (fjärkontroll ut) pa huvudhen toll REM-ingangen. Denna kabel sätter pa forstarkaren om du anvander lagnivasignaler. Om din huvudenhet inte har nagen "RemoteOut"-kabel koplar du forstarkarens REM-ingang til styrström frän tillbehör.

Sakringar:

Byt endast till sakinrar ag var somma strmstyrk. o Stage A6002: 20A

Stage A6004 och A3001: 15A x 2

o Stage A9004: 20A x 2

Hogtalarutgangar:

Anslut hgtalama till dessa terminaler, var uppmarksam pa korrekt polaritet (anslut varhe hgtalares pluskabel (+) til motsvarande plusterminal (+) och minuskabel (-) till motsvarande minusterminal (-).

Stage A6002

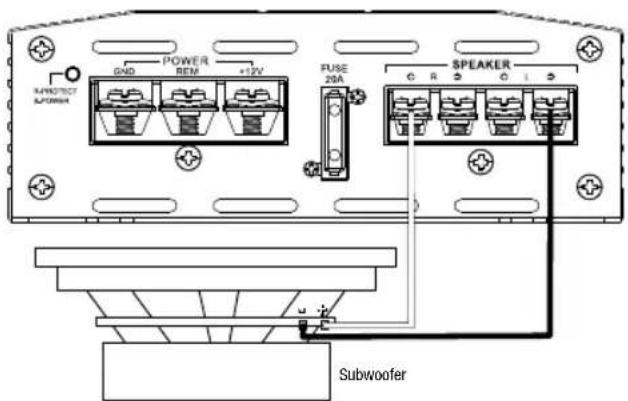

A6002har terminalerna L+, L-, R+ och B

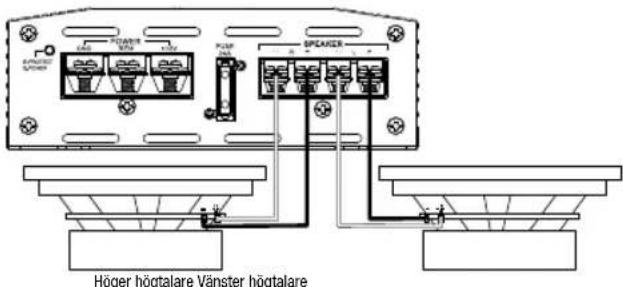

- 2-kanalsdrift: Koppla vander hogetalare till terminalema L+ och L-, och hoger hogetalare till terminalema R+ och R-.

Bryggaddriff: Koppla den positiva kabeln fran den enskilda hegtalaren erer subwooferm til R+och den negativa kabeln fran hegtalaren erer subwooferm til L.

Stage A6004 och A9004

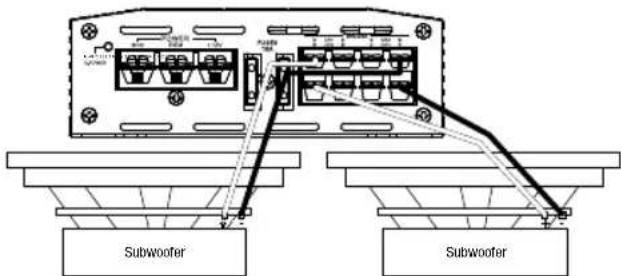

• Stage A6004 and A9004 har terminaler for Kanal 1+/-, Kanal 2+/-, Kanal 3+/-, och Kanal 4+/-.

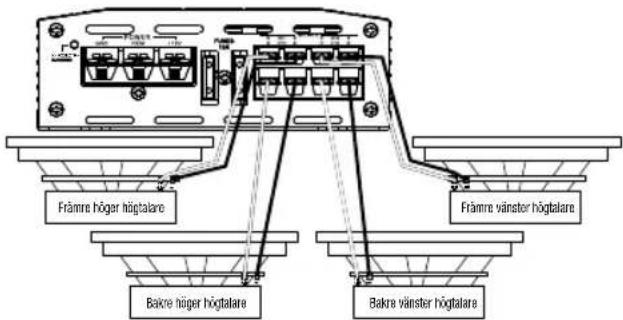

• 4-kanalsdrift: Anslut den främre vänstra högtalaren till terminalema for Kanal 1 + och -, och den främre högra högtalaren till terminalema for Kanal 2 + och - Anslut den bakre vänstra högtalaren till terminalema for Kanal 3 + och - samt den bakre högra högtalaren till terminalema Kanal 4 + och -

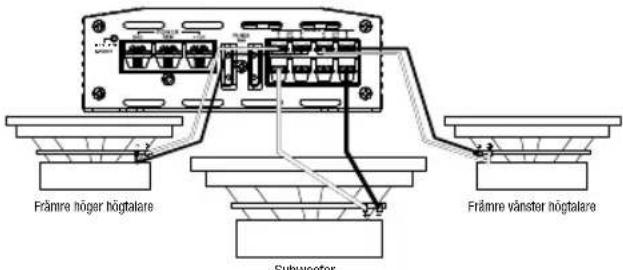

• 3-kanalsdrift: Anslut stereohögtalarna till terminala. Kanal 1 och Kanal 2 entigt beskrivningen oven. Anslut den enskilda högtilarens +kabel till Kanal 3+terminalen, och -kabelntill Kanal 4-terminalen.

• 2-kanals (bryggad) drift: Anslut en hegtalares +-kabel till terminalen Kanal 1+ och --kabelt till terminalen Kanal 2-, Anslut den andra hegtalarens +-kabel lill terminalen Kanal 3+ och -kabelntill terminalen Kanal 4-.

Stage A3001

• Stage A3001 har positiva (+) och negativa (-) terminator.

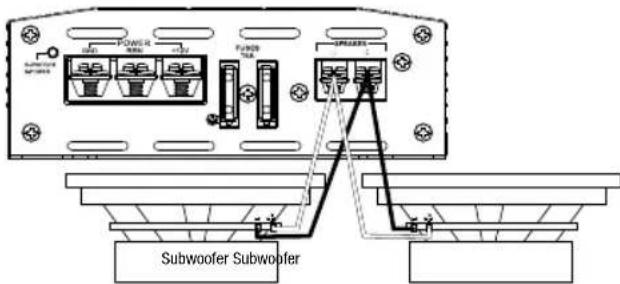

• For all drive en enda subwoofer, anslut subwooferns positiva (+) kabel till den positiva (+) terminalen och subwooferns negativa (-) kabel till den negativa terminalen(-).

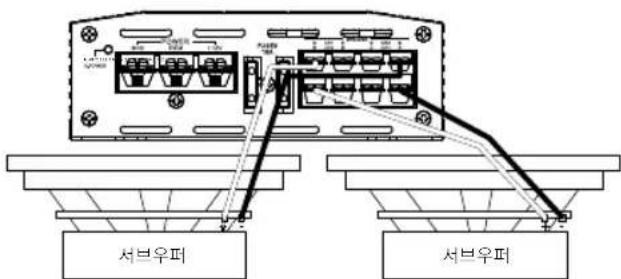

For att drivta subwoofrarallellt, anslut en subwoofoers positiva (+) och negativa (-) kabartill de positiva respective negativa terminalerna pa den andra subwoofern och anslut sedan den subwooferns positiva (+) kabel till den positiva (+) terminalen och subwooferns negativa (-) kabel till den negativa (-) terminalen.

OBS:Lagstahogtalarimpedans for drift med stereo-fullregisterhogtalaroe och subwoofer ar 2 ohm. Lgsta hogtalarimpedans for bryggadlrift ar 4 ohm.

• Ingangar och utgangar for linjeniva (RCA): Om din huvudenhet har forforstarkarutgangar koplar duingangarma L och R (A6002 och A3001),) erler CH1, CH2, CH3 och CH4(A6004 och A9004) med RCA-skarvsladdar.
• Högningång
  Om din bils ljudsystems huvudenhet inte har linjeniväutgangar:
  Anslut de vita, svartiva, graa och grasvara kablarna fran den medfoljende högningvä-kabeldosan tilde främre ellere bokre utgangskablarna pa din bils
  ljudsystems huvudenhet (krympskarv medfoljer inte), och den svarta ledningen till fordenonts chassis jord. Anslut sedan högningvä-kabeldosan till
  Stage-förstärkarens högningång.

Viktigt: Vissa fabrikinstallerade ljudsystemsforstarkare innehaller elektroniska filter som begransar mangden bas som skickas till systemels minde hegtaliare. Denna filtering kommer att ha en negativ inverkan pa Stage-forstarkarens prestanda. For att fa ut det mesta fran din Stage-forstarkare sca du skarvalhophgniva-kabeldosan med de fabrikinstallerade hegtalarutgangarna som ar anslutna till systemets forsta hegtaliare (de som ar giorda for att aterge nest bas).

• Ingångskänslighet (GAIN):
  Iingängsnivkontroler. Anvand dessafor att matcha Förstärkarens
  ingängskänslighet till källenhetens utgängsniva. Se Stalla in ingängsniväer i Kapitel 3 for en rekommenderad justeringsprocedur.

Delningsfiltrvaljare (X-OVER):

Gör det mögligt att väja delningsfilter für ditt system (Stage A3001 har endast laggpass).

LPF: Laggass. Valjenna installing om du ansluter en ellera subwoofrareller vill ha ett laggassfilter for separata mellanbas-hogtalare
- FULL: Fullregister, Välj denna installung om du ansluter fullregisterhögntalare och inte harnågon subwoofer i mittystem.
HPF: Hogpass. Valjenna inställning for att forhindra lag bas fran att na mellanregister-eller fullerregisthgatalare naru har en subwoofer i systemel. (Se Stalla in delningsfiltret i Kapitel 3.)

Delningsfrekvenskontroller (FREQ):

Vrid rattarna at vänster for att sänka delningsfrekvensen och at höger for att hja den. Installingen av delningspunklen beror pa användarens preferenser.

KAPITEL 3: ANVÄNDNING

Stalla in ingangsnivaer:

Vi rekommenderar foljande procedur for att matcha forstarkarens ingangskanslight (gain) till kallenhetens utgangsniva:

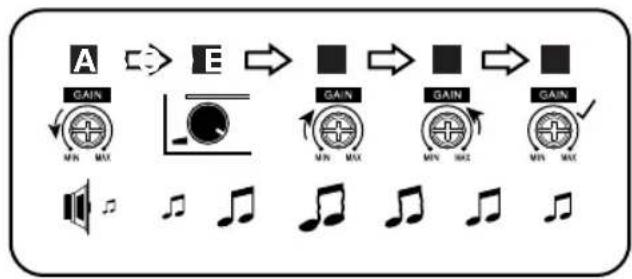

A. Vrid báda ingängseffektkontrollem moturs till MIN (minimum).
B. Speia dynamisk musik pa källenheten. Vrid källenhetens volymkontroll till laget 3/4.
C. Vrid den främre ratten für ingängseffekt medsols mot MAX tills du hör forvrängning i musiken (den hörns inte langre klart).
D. Vrid sakta den främme ingangseffektratten moturs lillsmusiken lat ker klar igen. E. Din främre ingangsnivä er nu korrekt installd. Upprepa denna process med de bakre kanalema.

Stalla in delningsfiltret

Korrekt inställning av delningsfiltret optimizerar frekvenstördelning for effektiv högtolaranvändning och bösta möjiga ljud.

Step 1: Anvand skjutreglagen for att valja lagpass (LP), fullregister (FULL) eiffer hogaess (HP).

LPF: Lägpass. Väljenna inställning om du ansluter en erler flera subwoofrareller vill haettägpassfilter for separata mellanbas-hogtalare.
- FULL: Fullregister. Väjenna inställing om du ansluter fullregisterhögtalare och inte har nagon subwoofer i ditt system.
HPF: Hogpass. Valjenna inställning for att forhindra lag bas fran att na mellanregister- erer fullregisterhogtalare nar du har en subwoofer i systemet.

Steg 2: Använd kontrollerna für delningsfrekvens och anpassa inställungen av delningspunkt für koaxialhögztalare och subwooferers after lysnarens preferenser. Vrid rattarna till vänster for att sáka delningspunktten och till hóger für att höja delningspunktten. De exakta inställingarna av delningspunkt für koaxialhögztalare beror i slutändan på dina egnä preferenser. OBS: Delningspunktten gäller inte i laget FULL.

Välja subwoofer-fas

MedStage A3001, kan du välja en subwooferfas pa 0° aller 180°. For att kontradora din subwooers spelars dumusik med hög basivá och lyssnar samtidigt som nàgon annan sakta vrider ratten mellan och 180 grader. Ratt inställing ár den som ger mest bas. Om du inte marker nàgon eigentlig skilnad, lalr du ratten vara i 0-laget.

Bas EQ-niva och -frekyens:

Du kan hja utgangsivpa basen med Bass EQ-funktionen anda upp till +12 cB.Vrid LEVEL-rattarna til hoger for atkka basrivan.

StageA3001 later dig ocksa valja basforstarkningens frekvens- den frekvens som far storst efectk. Vrid FREQ-ratten till hoger for att justera frekvensen.Viiken trekvens du vaier beror pa dina egn preferenser.

KAPITEL 4: FELSÖKNING

PROBLEM: Inget lid och STROMINDIKATORN ar av.
ORSAK och LOSNING: Ingen spanning vid terminalerna BATT+ och/eller REM, alternativ dalg aller ingen jordanslutting. Kontrolera spanningen vid forstarkarens terminaler med en multimeter.

PROBLEM: Inget lud och SKYDDSINDIKATORN blinkar var färde sekund.
ORSAK och LÖSNING: Likspanning i forstärkarens utgang. Det kan hända att forstärkaren behöver service. Se bifogat garantikort für information om service.

PROBLEM: Inget ljd och SKYDDSINDIKATORN ar pa.
ORSAK och LOSNING: Forstarkaren och overhettd. Se till att forstarkenskylinige inte blockeras pamonteringsolpaten. Bebrafta att högitalarsystemets impedans ar inom de angiva granserna. Eller sa ar spanningen högre an 16 V (eller lagre an 8,5 V) i BATT+anslutningen. Kontrollera fordonets laddningsystem.

PROBLEM: Inget jud och SKYDDS- och STROMINDIKATORERNA blinkar. ORSAK och LOSNING: Spanning under 9 V i BATT+-anslutingen. Kontrollera fordonets laddningsystem.

PROBLEM: Förvångt ljud.
ORSAK och LÖSNING: Gain-kontrollen ar inte korrokt inställd. Kontrolera installen av INGANGSNIVÅ. Kontrolera högtalarkablamaa att det inte finns nagra kortsluttinger er jordanslutningsfel. Det kan hända att forstärkaren er källenheden ar defekt.

PROBLEM: Förvängt lud och SKYDDSINDIKATORN blinkar. ORSAK och LOSNING: Kortslutting i högälare erler kabel. Avlågsna högtalarkablamæn after en for att lokalisera den kortslutna högtalaren erller kabeln.

PROBLEM: Musiken saknar dynamik aller "tryck". ORSAK och LOSNING: Hogtalarma er inte ordentlich anslutna. Kontrolera att högtolaranslutninqarnaar fjorda med ratt polaritet.

PROBLEM: Förstärkarens sällring gär.
ORSAK och PROBLEM: Kabeldrängnigen är felaktigt fjord och det finns en kortslutning, Gåigenom forebyggande atgårder och procedurei iBruksanvisingen. Kontrolera kabelansluttningar.

PROBLEM: Motorlud - surroundeller klickande - i systemel nar motom ar pa. ORSAK och PROBLEM: Forstarkaren fangar upp generatorlud. Vrid ner GAIN-kontrollen. Flytta ljdskablanna bort fran stromkablanna. Montera ett brusfler pa stromkabeln mellan batteriet och generatorn. Kontrollera jordansluttningarna pa Forstarkaren, en los eller felaktig jordansluttning ar en av de vanigaste oraksakerna til extemr buller i ljudsystem.

KAPITEL 5: SPECIFICATIONER

Model	RMS-effecti 4 o h m	RMS-effecti 2 o h m	RMS bryggat i 4 o h m	Total toppeffekt	Frekvensåtergivning	Max insignal, högnivå	Max ingängskänsliget, högnivå	Max insignal, lågnivå
Stage A6002 60 W		70W	140W	280W	20 Hz - 20 kHz, vid-1 dB	12 V	0,5V	5V
Stage A6004	60 W	70 W	140 W	560 W	20 Hz - 20 kHz, vid-1 dB	12 V	0,5V	5V
Stage A9004	90 W	110 W	220 W	880 W	20 Hz - 20 kHz, vid-1 dB	12 V	0,5V	5V
Stage A3001	N/A	300W	N/A	600 W	10Hz - 320 Hz, vid-3 dB	12 V	0,5V	5V

Model	Max ingängskänsligkeit, lagnivå	Signal-brus-fördhallende, lagnivå (referens till 1 watt)	THD+N vid nominell effekt (20 Hz - 20 kHz)	Säkring Mätt(H x B x D): Vikt Driftsspänning				Strömfor brukning, viloläge
Stage A6002	0,2V	>75 dB	<1%	20A	95 x 230 x 190 (mm)	1.16 kg	9 - 16 V	<1,0 A
Stage A6004	0,2V	>75 dB	<1%	2 x 1.5 A	95 x 260 x 190 (mm)	1.381 kg	9 - 16 V	<1,2 A
Stage A9004	0,2V	>75 dB	<1%	2 x 2.0 A	95 x 325 x 190 (mm)	1.806 kg	9 - 16 V	<1,5 A
Stage A3001	0,2V	>75 dB	<1%	2 x 1.5 A	95 x 313 x 190 (mm)	1.809 kg	9 - 16 V	<1,5 A

JBL ar ett varumärke som tilhör HARMAN International Industries, Incorporated, registrarat i USA och/eller andra lander. Funktioner, specificationer och utseendekan andras utan meddalande.
