BRUKSANVISNING MS-A1004 JBL

1 Ingångsnivåreglage

Anvands foratt matcha ingangskanslighen till signalspanning forratt A/D-omvandling. Se"Install-. ning av ingangsniva och aktivering erler deaktivering av pasilagning med signalavkanning"for detailer.AVAND INTE dessa reglage for att stalla in den relativa utgangsnivan paforallarkkanalerna!

2 Insignalvaljare

Lo/Hi/Hi2 ställer ingängsspänning och impedansomräde. Se "Inställing av ingängsniva och aktivering eller deaktivering av pascalng med signalavkänning" och "Det fabriksmonterade systemet i min bil visar meddelandet 'högtilare frankopplad' eller missyckas med att spel a upp nar e n 'högtilare koplas ifran eren en Forstärkare ar ansluten till dess utgang. Vad skall jag gora?" for detaljer.

Ludingangar

Använd RCA-kablar für forbörstärkaranslutningar erller de inkladerade adaptarna for RCA till avskalad kabel for ingängsanslutningar på högtalarniva.

4 Sammanlagd genomgangsut-gang

Ingangskanalerna 1 och 3 ar kombinerade och skickas till an utgang. Ingangarna 2 och 4 ar kombinerade och skickas till den andra utgangen.

Inbyggda sakringar

2× 20 AavATC-typ.

Displaypanel for kanalerna 1 och 2

Visar inställingarna for kanalerna 1 och 2 på Forstärkaren.

Display for kanalerna 3 och 4

Visar inställingarna for kanalerna 3 och 4 pa forstarkaren.

Anvandarreglage

Later dig andra forstarkarens install- ningar. Se "MS-A1004 Anvandar reglage" for mer information.

+12V stromanslutting

Anslut till fordonsbatteriet med en 40 A sakkring inom 45,7 cm avstand fran batterietis plusterminal.

10 Anslutning for farrpaslagning

Anslut switchad +5 till +12V OBS: MS-A1004 kan aven slas pa via signalavkanning. Du kan valja pa-slagsnimetod underinstallingen. Se "Hur fungerar den digitala ingangsmixem?" och "MS-A1004:s anslutninger" for mer information.

1 Jordanslutting, chassi

Anslut till en olackerad plats pa fordonschassit.

Högtalarutgängar

MS-A1004

FÖRSTÄRKARE MED DIGITAL SIGNALBEHANDLING

LAS DETTA INNAN DU BORJAR!

JBL:s forstarkare i MS-serien har manga Funktioner som andra konventionella bilstereofstorkare saknar. Dessutom ar installationsproceduren for JBL:s forstarkare i MS-serien anorlunda jamfort med konventionella bilstereofstorkare. Foljande oversikt over egenskapker och Funktioner kommer att hjalpa dig att planera ett mycket bra system och hjalpa dig att basl kunna utnytta de innovativa egenskaperna hos MS-A1004.

Om den digitala signalbehandling (DSP) som inkluderas i MS-seriens Förstkare:

All signalbehandling i MS-seriens forstarkare ar digital. Digital signalbehandling tilsammans med forstarkarnas intuitiva reglage och display gör korrekt installation enkel. Enbart ingängsnivareglagen ar analoga.

Kammer jag att fällora inställingarna om jag koppl ifrän Förstärkaren aller bilens batteri?

Nej. Alla DSP-installingama lagras iett beständigt minne och därforkommen du inte att frolora nagra inställingar om strömmen kopplas bort frän forstarkaren.

Varfor ar ingangsnivareglagen analoga?

For att ge basta signal- till brusforhallande och for att maximera upplösningen av digital- till analogomvandling maste maximal insigniniva till analog- till digitalomvandierna (A/D) vara exakt instd. Detta maste vara ett analogt reglage. Den medfoljane installations-CD:n och den procedur som beskrivs i denna handbok gnr nivinstallningen enkel och exakt. Nar du val stalt in ingangsnivareglaget skal du inte anvanda reglaget for att justera systemet. Anvand det digita utgangsnivareglaget for att stalla den relativa nivan mellan forstarkkanaer for att justera systemet.

Varfor ar signalingangarna och hoge talarutgangarna numrerade istallet for benamnda "hoger" och "vander?"

MS-seriens forstarkare ar utformade for att gora integreringen med andra system enkel och okomplicerad. Forstarkaren inkladeran digital ingangsmixer som eliminerar behovet av Y-adaptrar och later alla utgangskanalpar drivas av en mono-ller stereosignal for maximal systemicbygnadsflexilitet. Att benamna kanalerna "vander"och "hoger" skulle kunna vara forvirande vid vissa tillampningar.

Hur fungerar den digitala ingangsmixern?

Signalema fran varie ingang av RCA-yp ormavandlas till digitala signaler och skickas till den digitala signalprocessorn (DSP). Inuti DSP:n stys dessa signaler till hgtalarutgangsparen enligt valen ingangsmixnera. Det finns en ingangsmixer for kanalerna 1 och 2 (ovre dislayen) och en for kanalerna 3 och 4 (nedre dislayen). Exempelvis: Val av "1" pa ingangsmixern for kanalerna 1 och 2 gfor att barra signalen anslen to ingangsanslutting 1 kickas til utgangskana lema 1 och 2 (se figur 1). Detta ar anvandbar for att skicka en monosignal tillett kanalpar.

Figur 1.

Valet av "1, 2" pa ingangsmixem for kanalerna 1 och 2 gor att signalen ansluten till ingangsansluting 1 kickas till utgang 1 och signalen ansluten till ingang 2 skickas till utgang 2 (se figur 2). Denna ar utformad for stereosignaler.

Figur 2.

Om du vill att alla fyra utgangskanalerna ske ta emot sama signal, anslut signalen till inganganslutninq 1 (eller 3) och vail "1" (eller "3" pa bada ingangsmixema). Om du vill att alla fyra kanalerna skll ta emot separata signaler, valj "1, 2" pa en ingangsmixer och "3, 4" pa den andra. Mnga systemkonfigurationer ar mojiga och Y-adaptrar behovs aldrig. Se "Systemdiagram" for fler exempl.

Inkluderar forstarkaren ingangar for Hogtalarniva och linjeniva?

Ja, alla ingangssignaler kan anvandas med forstarkarna i MS-serien. Om din huvudenhet har RCA-utgangar, anslut dem heit enkelt till ingangskontakerna av RCA-typ. Om din huvudenhet inte har RCA-utgangar (vikket galler alla fabriksiallerade system), anvand de includera adaptrarna fran RCA till avskalad kabel. Kontrolera att polariteten ar ratt. Signalingangarma ar differentia lch accepterara alla signaler frn 100mV (lagniva) til 20 V (hogniva). Det ar inte nodvandigt att anvanda separata adaptrar erll att faststalla signalens spanning ell typ exakt. De integrerade verktgen i MS-seriens forstarkare och den installningsprocedur som beskrivs langre fram i denna handbok gor optimizing av konfigurationen enkel.

Det fabriksmonterade systemet i min bil visar meddelandet "hogtalare bortkopplad" erler misslyckas med att spel app n ar hogtalare koplas ifran erer n forstarkare ar ansluten till dess utgang.Vad skagag gora?

Insignalvajaren pa forstarkarna i MS-serien har tre lagen: Lo, Hi och Hi2. Hi2-laget inklader an kretss om "lurar" det fabriksmonerade systemet att "se" en hegtalare ansluten till dess utgang. Om din bil har ett sadant system, stall in insignalvajaren pa Hi2' och folj restender del av installinnsininstrkutionerna.

Min fabriksinstallerade huvudenhet har ingen fjärrpålagningsledning. Vad skag jag gora?

MS-seriens forstarkare inklader pa slagnig via signalavkanning. En fjarrpaslagnsanslutng behovs aldrig. Forstarkaren kanner av narvaron av en ljudsignal vid sina ingangar och slar pa automatiskt. Nagra minuter after det att signalen upphor erer radion stangs av,kommen forstarkaren automatiskt att stangas av. Under fordrojningen drar forstarkaren mycket lite strom for att den inte ska tomma fordonels batteri.

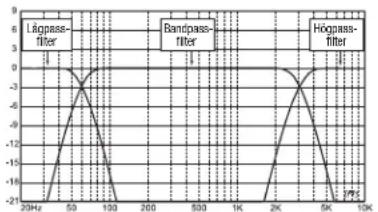

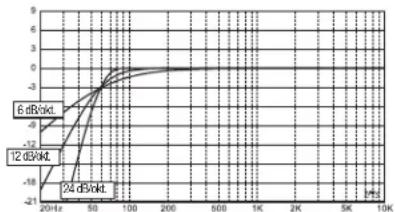

Vilken procedur ar bast for val av delningsfrekvens och lutning (se figurerna 3a och 3b)?

En frekvensdelning Åstadkoms med att par filter som delar upp ljudsignalen i laga frekvenser (bas) och hoga frekvenser (diskant) sa att olika signalfrekvenser skickas til de hötgålar som ar avsedda for att aterge respektive frekvorsmärde. Exempelvis ar en tweeteterhögtalet utformad for att spelà hoga frekvenser och for mycket bas kan skada den. En woofer ar utformad for att spelà laga frekvenser och ar inte anpassad for att aterge hoga frekvenser. En hoga tare mellanregistret ar utformad for att aterge frekvenser mellan bas och diskant (mellanregister). Figur 3a visar hur signalfrekvenser med 20 Hz-20 kHz skulle delas upp med hjälp av lampliga filter (delningsfrekvenser)

Figur
3a.

Figur
3b.

Vid installingn av delningsfrekvens for en lagfrevshovgctalare och en hogfrevshogctalare, ska hogpassfilterfrekvensen (HPF) valjas for att skyda hogfrevshogctalaren. Stall inlagpassfittret (LPF) sa ttt overlamndet ger ett jamnt svr i omradet nara delningsfrekvensen. Vid installingn av delningsfrekvens mellan hgtalare, anvand branta (24 dB/oktav) luttingar pa bada filtre for att maximera mangden laga frekvenser som hogfrevshogctalaren sakert kan klarav, och for att minimera interaktionen av udj madan lagfrevshogctalaren och hogfrevshogctalaren. Figur 3b visar skillnaderna mellan filterluttingar pa 6, 12 och 24 dB/oktav.

Om jag bör använda lutning 24 dB/oktav für frekvensdelning, varfor inkluderas även lutninger pa 6 och 12 dB/ oktav i MS-seriens Förstarkare?

Om din Förstarkare i MS-serien ská driva en subwoofer i en ventilerad (portad) lada, använd ett 12 dB/oktav högpassfilter for att skydda subwooem frän skador genom att begrånsa mangden bas som skickas till subwooern med lagre frekvens an vad ladan ar avsedd for. Ett 6dB/oktav högpassfilter kan vara användbart nar det gäller att nagot begränsa basvo-lymen som skickas till bredbandshogtalare i system som inte använden subwoofer. Detta begrånsar mängden hoga frekvenser som skickas till de bakre höggtalarna.

Varfor inkluderar varje kanalpar ett Hogpassfilter (HPF) och ett laggpassfilter (LPF)?

I vissa system kan det vara anvandbart att begrans de hoga frekvensema och de laga frekvensema som skickas till en hogtalare. Anvand HPF- och LPF-filtren tillsammans for att skapa ett bandpassfilter for mellanregisterhogtalare i system dar woofer-, mellanregister- och tweetertohgitalare kommer att drivas av individuella forstarkkanaler. När filtren anvands for att skapa ett bandpassfilter kan HPF aldrig stallas in forhoge frekvensen an LPF. Till exempl, om LPF stalls in pa 200 Hz kan HPF stallas til vilken frekvens som helst under 190Hz . Detta skydd forhindrar fel i installingen.

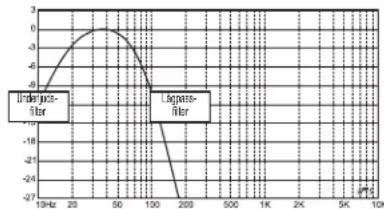

Inkluderar forstarkare i MS-Serien ett underjuds-ller infraljudsfilter for anvandning i ventilerade inkapslinger?

Ja. Om du vill anvandaett underjuds-ller infraljussfiter tillsammans med din subwoofer, konfigurera kanalens delningsfrekvens som ett bandpassfilter. Lagpassfittretkommen att begranga de hoga frekvenserna som skickas til subwoofern och hogpassfittretkommer att utgora infraljusdflter.Stall in hogpassfittrefkvensen till ca 10Hz under den frekvens som inkapslingen ar avseddd forch anvand lutining pa 12 dB/oktav (se figur 4).

Om MS-WBC tradlost basreglage (extra tillbehör)

MS-WBC trädlöst basreglage ar utformat for att underlätta installationen. Kretsen ar utformad for lang batterilvslängd. En separat ledning for ansluting +12V medfoljör for dem som algir vill byta batteri. Någon trädansluting till forstarkaren behövs inte. Reglaget skickar en radiosignal till forstarkarens DSP. Reglaget kan därfor monteras pa en konsol under instrumentpanelen och forstarkaren kan monteras i bagageutrymmet erller bakom en panel.

Basvolymen i inpeliningar varierar mycket och mojigheten att justera basvolmen mellan latar erer album ar dafor anvandbar. Till skilnad frän konventionella farrstyda basreglage, okar MS-WBC inte bara nivan i forstarkarens kanaler anslutna till subwoofern. När konventionella basreglage justeras paverkar de delningsfrekvensen mellan subwoofer och mellanbas erer mellanregisterhogtalarate negativ. Detta gnr att basen lat overdriven erer oren nar den forstarks och dettar dr lyssnarens uppmarksamhet tll subwooferns placering (se figur 5a).

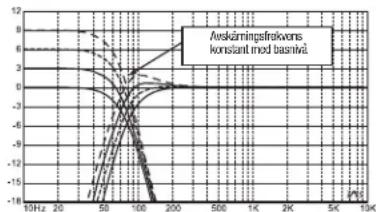

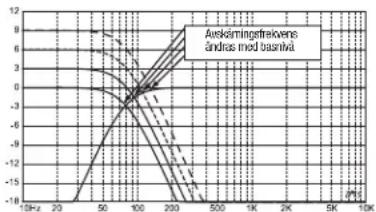

Figur
5a.

Figur
5b.

Bastforstarkningsfiltret i MS-seriens forstarkare ar att "hylffilter" som forstarker ell skar av bas under 60 Hz men aldrig over 160 Hz. Installningsomradet ± / - 10 dB. Dessutom skickas basforstarkninger ell skarmingen till alla forstarkare som reglet aihopkopplat med. Basreglet arbetar med delningsftilren for att sakerstalla att forstarkaren skicker ratt mangd forstarkning/avskarinng till subwooern och till mellanbas- erer mellanregisterhogtalare sa att karaktaren och positionen hos basludet bibehaals. Se figur 5b for prestanda for MS-WBC (jamtort med konventionella basreglage som visas i fig. 5a).

WARNING: Installation av bilstereokomponenter kraver erfarenhet av mekaniska och elektriska arbenet. Om du kanner att du saknar nodvändig erfarenhet erer nodvändiga verktyg, lát d en kualificerad tekniker utföra installationen.

VARNING: Innan du páborjar installationen, koppla bort minus (-) terminalen pa batteriet for att fhorindra skada pa enheten och for att fhorindra att batteriet laddas ur medan du arbetar med bilen.

1. JBL:s forstarkare i MS-serien har manga Funktioner som andere konventionella bilstereofsrkare saknar. Därfor ar installationssproceden fer JBL:s forstarkare i MS-serien annorlunda jamfort konventionella bilstereofsrkare. Läs nogrant igem onch tillse att du forst deressa instruktioner innan du paborjar installationen.
2. Kontrollera platserna for installation for att notera alla bransledninger, hydraulbromsledninger, vakuumledninger och elektriska ledninger. Var ytterst forsiktig d'a du anvander skarverktyg ell borr runt dessa platser.
3. Valj en monteringsplats for forstarkaren i passagerar-ller lastutrymmet som sakerstaller att den inte utsats for fukt. Montera aldrig forstarkaren pa bilens utsida erer imotorrummet.
4. Sakerställ tillräcklig luftcirkulation runt Förstärkaren sa att den kan kyla sig själv.
5. Montera forstarkaren sa att den sitter stadigt

MS-A1004:S ANSLUTNINGAR

Stromforsorjning

1. +12 V stromanslutting

Anslut enhances till fordonets batteri. Anvand minst en 8 mm² AWG-kabel med en 40 A säkring placerad inom 45,7 cm avständ fran batteriets pluspol. Anvand att isolerande kabelskydd pa varje stalle dar strömkabeln dras igenom metall.

2. Fjarrpasaugning (valfri anslutning)

Ingen särskild fjarrpaslagsanslutting till MS-A1004 ar nédvändig. Anslut till denna terminal om din huvudhenitet inklader er fjarrpaslagslingsledning som du vil ansluta.

3. Jordanslutting, chassi

Använd en minst 8 mm² AWG-kabel och anslutenna terminal till en nargl-gande punkt på fordonets chassi (plå). Skrapa bort lack/farg fran omradet)där du ansluter for att sakerställa bra kontakt. Jorda inte forstärkaren till fordonets ram.

Ljudingangar

1. Koppling till RCA-utgangar

Om den enchet som ligger foreenna forstarkare i signalkedjan har RCA-utgangar, anslut dem direkt till forstarkarens RCA-ingangar.

2. Koppling till signaler på högtalarnivå

Om utrustningen som ligger fore denna forstarkare inte har anslutningar av RCA-typ, anvand adaptrar fran RCA till avskalad babel som medfoljer MS-A1004. Anslut signalen + till terminal markt + och - signal till terminal markt -

Genomgangsludutgangar (hela registret)

Ingangskanaerna 1 och 3 ar ihopkopplade och skickas till den ovre RCAutgangen. Ingangskanaema 2 och 4 ar ihopkopplade och skickas till undere RCA-utgangen. Nar du anvanderessa utgangar kan du enkelt lagga till yterligare forstarkare. Till exempl: Nn MR MS-A1004 anvands for framre och bakhe hoga taler, kan dessa utgangar anvandas for en subwooferstorstarkare. Utgangarma tacker hela registret. Inga hogpass-llerlagpassfilter anvands i MS-A1004.

Hogtalarutgangar

Anslut varhe higtalare till den forstarkkarnkan som konmert att motsvara ingangen som anvands erher den ar tildelad. Se "Installingn av ingangsmixer" for information om hur man tildelar ingangsinaler til ungsgkanalpen. Tillse att polariteten ar korrekt vid anslutting av hgtalarna till utgangarna.

1. Stereoanslutting

Anslut vänsterkanalens högtalare till utgangsterinalerna som motsvarar ingangen for vänster kanal. Anslut högerkanalens högtalare till utgangsterinalerna som motsvarande ingangen for hõger kanal.

2. Bryggad anslutning

Anslut den positiva terminalen på högtalare till den positiva (+) terminalen på kanal 1 (eller 3). Anslut den negativa terminalen på högtalare till den negativa (-) terminalen på kanal 2 (eller 4).

Se "Systemdiagram" for exempla vanlga systemkonfigurationer med forstarkaren.

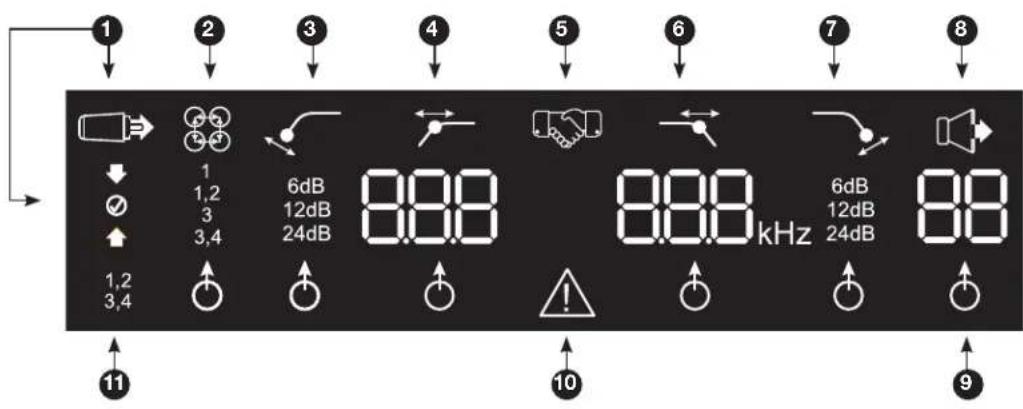

MS-A1004 DISPLAYIKONER

1 Ingångsniväinställninger

gängsinställningslauge aktiv

Inganskonsigheforhog

Ingängskänsligkeit korekt

Inganskänslight forlag

2 Ingångskanalmixer

Ingangmixer

1 Indikerar vilka signal ingangar som valjs for att 1,2 3 mata kanalparens 3,4 utgangar

Högpassfilter

3 Lutning4 Frekvens

6dB 12dB 24dB

5 Sammankopplingsbekräftelse

** MS-WBC tradlost basreglage ar ett extra tillbehör.

Lagpassfilter

Frekvens

Lutning

6dB 12dB 24dB

8 Utgangsforstärkningsreglage

Utgangsforstärkningsjustering aktiv*

Utgangsforstarkningsniva (0 till 80) Tystad vid installningslage

9 Indikator for val av inställning

Belyst parameter indikerar att den ar valid for justering

Skydd

Förstärkarskyddskrets aktiverad.

Kanal-ID

1.2

3,4

Indikerar de forstarkkana-ler som paverkas av raden avinstallingar pa Hogersida i displayen. (Kanal 1,2 anvander den ovre displayen och kanal 3,4 anvander den undre displayen.)

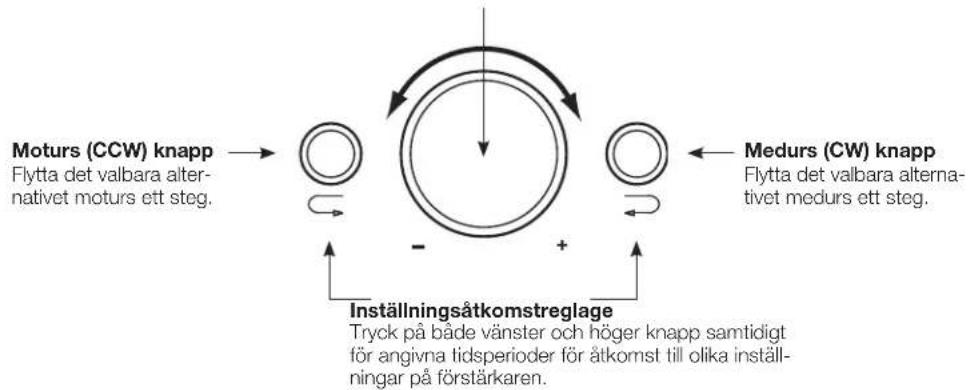

MS-A1004 ANVÄNDARREGLAGE

Roterande reglage

Roterar medurs (CW) och moturs (CCW). Varje snapp mot-svarar ett stegs okning (CW) respektive minskning (CCW).

MS-A1004 INSTÄLLNINGSGUIDE

INITIAL INSTÄLLNING

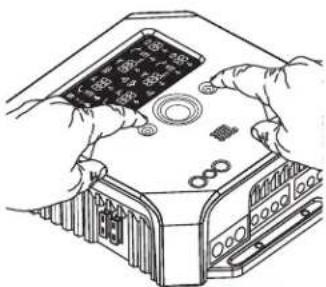

Aktivering av reglage

Tryck pa bade CCW- och CW-knapparna samtidigt under minst 3 sekunder och slapp for att aktivera reglagen. Indikatorn for installningsval lyser upp. Anvand CW- och CCW-knapparna for att flyta indicatorum till den parameter du onskar andra. Efter att du gjort dinä andringar och reglagen har varit inaktiva under mer an 30 sekunder, slocknar indicatorlampan och reglagen deaktiveras for att forhindra oavsiktig andring av forstarkarens installninger.

Inställning av ingängsniva och aktivering erler deaktivering av pascalng med signal-avkänning.

INNAN DU BORJAR

Om det fabrikssinstallerade systemet, till vilket du har anslutit din forstarkare ur MS-serien, visar felmeddelande om "urkopplad hogtaler" erer inte ger nagon utsignal, stall om insignalvaljaren till lage Hi2. Du kan behova stanga av den fabrikssinstallerade huvudheneten erlerandingen pa fordonet och sedan sla相关政策 for att aterstalla felmeddelandet.

OBS: Hi2-installingen bör inte användas tillsammans med RCA-utgangama aller ej fabriksiinstallerade huvudenheter!

Att stalla in ingangsnivan:

1. Ställ insignalväljaren till lage Hi (eller Hi2 om du ansluter att fabrikinstallerat system med öppet kretsskydd).
2. Ställ huvudenhetens bas-, diskant-, balans- och faderreglage till sina mittpositioner (standard). Ställ loudness till av. Sla av alla ludforbättringsfunktioner (sasom DSP, surroundlidud erer EQ).
3. Satti installings-CD:n i huvudheneten och kontrollera att CD:n gar igang.
4. Starta Installingslaget genom att trycka pa CW- och CCW-knapparna samtidigt under mer an 3 sekund der tills inkolen for ingangsnivajustering [Tands, Forstarkarens utgangytas (utgangsnivainikatorn visar "e" a deiayen).
5. Vrid huvudenhetens volymreglage hela vagen upp till maxvolym.

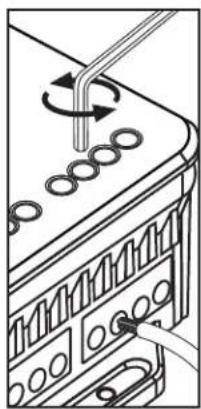

6. Anvand en liters skruvmejsel pa nivaandringsratten intill insignalvaljaren och justera ingangsnivareglaget upp ell er ned under tiden som du iaktar ikonerna pa forstarkarens display.

Om den gröna "pil-upp"-ikonen tänd, vrid reglaget medsols tills ikonen tards.

Om den roda "pil-ned"-ikonen tänd, vrid reglaget moturs tills iken tänds.

OBS: Om reglaget genom full vridning medurs inte fär onen att tandas, ställ d'insignalvaljaren till lage "Lo" och forsokigen.

När väl ðonen ár tänd, sluta justera och upprepa proceduren for att stalla in ingängsnivān pa de andra kanalerna. När bada bockmarkeringama ár tända ár ingängsnivaema for varje kanalpar ratt inställda.

For att aktivera aller deaktivera pâslagning med signalavkänning:

1. I installningslage, aktivera aller deaktivera pasklagning med signalavkannng genom att vrida det roterande reglaget medurs aller moturs for att valja SEn On aller SEn OFF pa displayan. Om du har anslutit en fajrpaslagsledning, anvand installningen SEn OFF.
2. Vrid ner volymreglaget pa din huvudenhot och mata ut installnings-CD:n. Om du missar erller kinggjar detta teg kommer ljudsystemet att avge en hog testsig nal som kan skada hogtalamara n der du gur instaillingslaget.
3. Tryck pa och slapp CW- och CCW-knapparna samtidigt for att ga ur installningslaget
4. Andra inte ingangsnivareglagen yterligare. Anvand utgangsforstarkningsreglaget for att balansera kana- lerna och for att justera systemet.

MS-A1004 INSTÄLLNINGSGGUIDE INSTÄLLNING AV FILTER (DELNINGSFREKVE

Det finns 98 valbara frekvenser for lagpass- och hogpassfilterinstall- ningar. De valbara frekvensema visas i tabellen till hoger.

Atkomst till inställning av delningsfrekvenser

Tryck pa CCW- och CW-knapparna samfdigt under minst 3 sekunder och slapp dem for att aktivera reglan. Anvand CW- och CCW-knapparna fortt gill den onskade delningsfilterparametem.

Att stalla in ett hogpassfilter

Gä till frekvensparametem for högpassfilter och välj med hjälp av det roterande reglaget önskad avskärningsfrekvens. Gä sedan till högpassfiltrrets lutringsparameter och välj med hjälp av det roterande reglaget den önskade filterlutningen.

Högpassexpempel

Anvand CW- och CCW-knapparma for att gà till lögpassfrekvensparametrar och väj OFF.

Högpassexempel

Anvand CW- och CCW-knapparna for att gã till laggpassfrekvensparametrar och stãll till OFF.

Att stalla in ett lagpassfilter

Gà till frekvensparametem for laggassfilter och valj med hjälp av det roterande reglaget onskad avskärningsfrekvens. Gá sedan till laggassfiltrets lutningsparame Ioch valj med hjälp av det roterande reglaget den onskade filterlutningen.

Anvand CW- och CCW-knapparna for att gà till högpassfrekvensparametem och ställ in den till OFF.

Att stalla in ett bandpassfilter

Bandpassexempel

For att bygga upp ett riktigt bandpassfilter, maste lagpassfrekvensen vara högre an högpassfrekven- sen. MS-A1004kommen inte att lata dig stalla in lagpassfilterfrekvens vill ttt lagre varde an hogpass

filterfrekvensen. For att aktivera ett bandpassfilter, bõja med att väjla hogpassfilterkrevens och lutning enligt anvisin ngan. Väj sedan anlagpassfilterkrevens och lutning. När val installngarma ar slufforda,kommen reglagen att inaktiveras after 15 sekunder.

UTGANGSNIVAER

Inställning av utgangsniva

Anvand utgangforstarkningsreglaget for att andra balansen mellan subwoofer och bredbandshogtalare, mellan framre och bakre hgtalare erer mellan mellanregister, mellanbas erer en tweetertogtalare i ett tvaforskar- erer treforskarsystem (aktiva). Utgangsnivan ar installningsbar i steg om 0,5 dB med en displayormade pa 80, som anger maximal utgangsniva. Den lagsta installinen konmer att systa utgangssignalen och " - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

For att stalla in utgangsnivá, tryck pa CW-ller CCW-knapparna for att markera den utgangsnivaparameter som skajusteras och vrid det roterande reglaget for att justera utgangsnivan.

TRÄDLÖST BASREGLAGE

Översikt MS-WBC

MS-WBC trädlöst basreglage (extra tillbehör) ar batteridrivet och inklader acksä en +12 V-anslutning som kan kopplas till ett +12 V-uttag i ditt fordon. MS-WBC sänder bara en signal när reglaget roteras. Förstarkare maste vara pa für att motta och svara pa reglaget, sä andringar som gös pa reglaget när forstarkare ar franslagna tas inte emot.

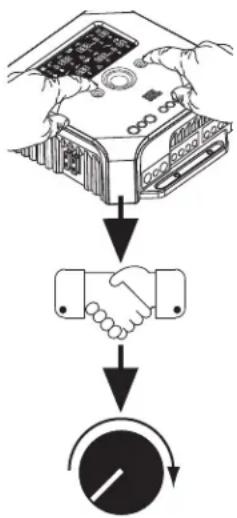

Att koppla ihop MS-WBC tradlost basreglage med MS-A1004

Det valfria MS-WBC tradlosa basreglaget maste kopplas ihop med forstarkaren for att kunna anvandas. Nar forstarkaren ar forst slas pa ar den inte ihopkopplad med nagot reglage.

Tryck och häll ner de bäda CCW- och CW-knapparna samtidigt under mer an 3 sekund- der och forstarkaren overgår till installingslåge. Fortsätt att hälla knappama nedtryckta iytterligare 4 sekunder tills indikatom for ihopkoppling atpänds. Slapp CCW- och CW-knapparna.

Ihopkopplingen mäste äga rum inom 15 sekunder. Återstäende tid anges langst till höger på displayen. Vrid ratten på basreglaget under denna 15-sekundersperiod. Det tradlösa basreglaget kännsigen av forstärkaren och ihopkoppling sker automatiskt.

Efter en lyckad ihopkopplingkommen de ovre sifrorna for Hogpassfiltret att visa basreglagels versionsnummer under 3 sekunder, och sedan atergar forstarkaren till normallage (RUN).

Om en fungerande ihopkoppling inte har genomforts,kommen forstarkaren att fortssattningsvis ej vara ihopkopplad. Effer 15 sekunders nedrakningkommen forstarkaren att atergà till inställningslauge.

Om ditt system inklader flera forstarkare ur MS-serien, koppla ihop dem en at gangen. När väl forstarkama ar ihopkopplade och har atergatt till normallage, vrid pa reglaget for att synkronisera alla forstarkama.

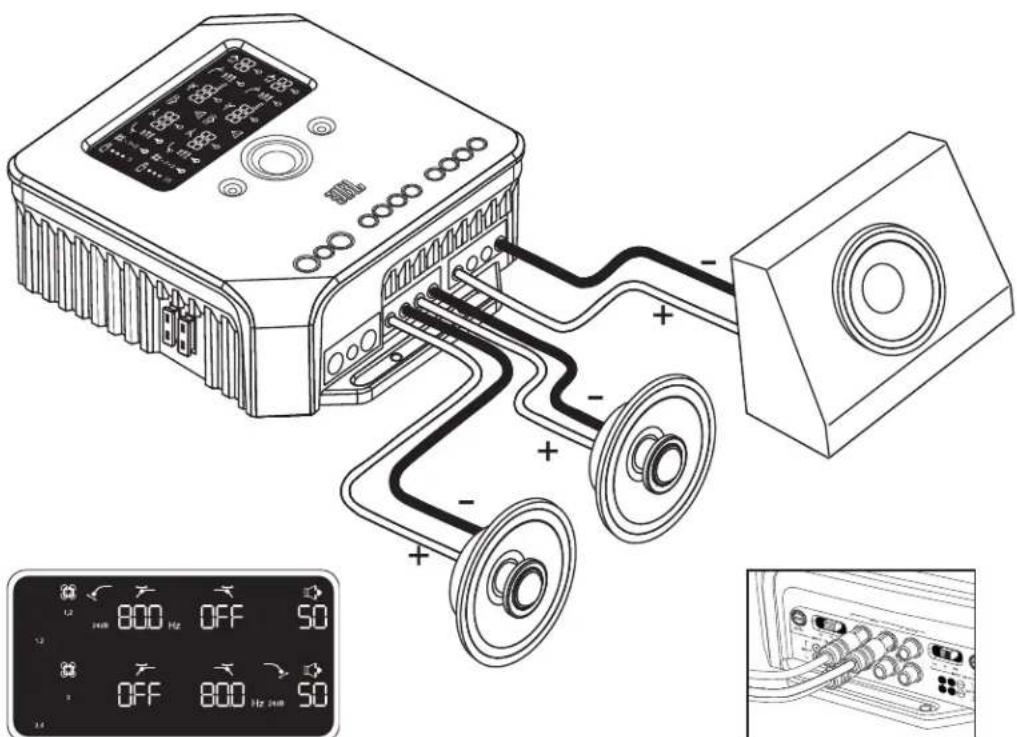

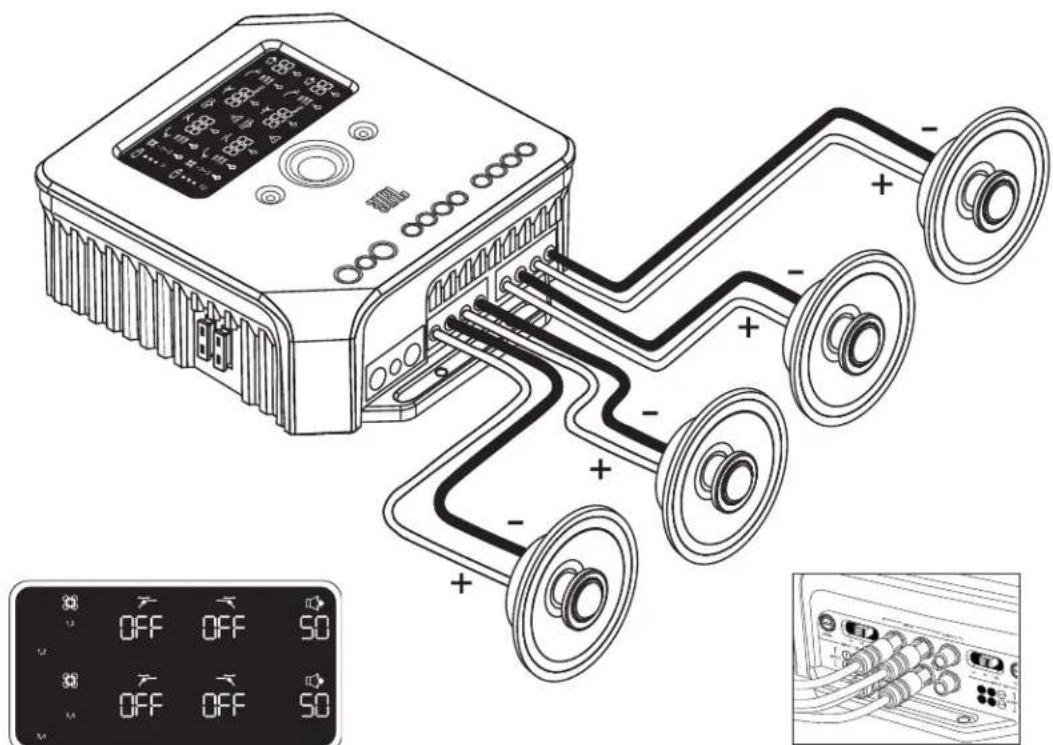

SYSTEMDIAGRAM

Exempel pa filter- och ingangsinstallningar forenna konfiguration

Ingangar pa alla fyra kanaler
Exempel pa filter- och ingangsinstallings for dena kornfugation

Ingangar pākanal 1 och 3

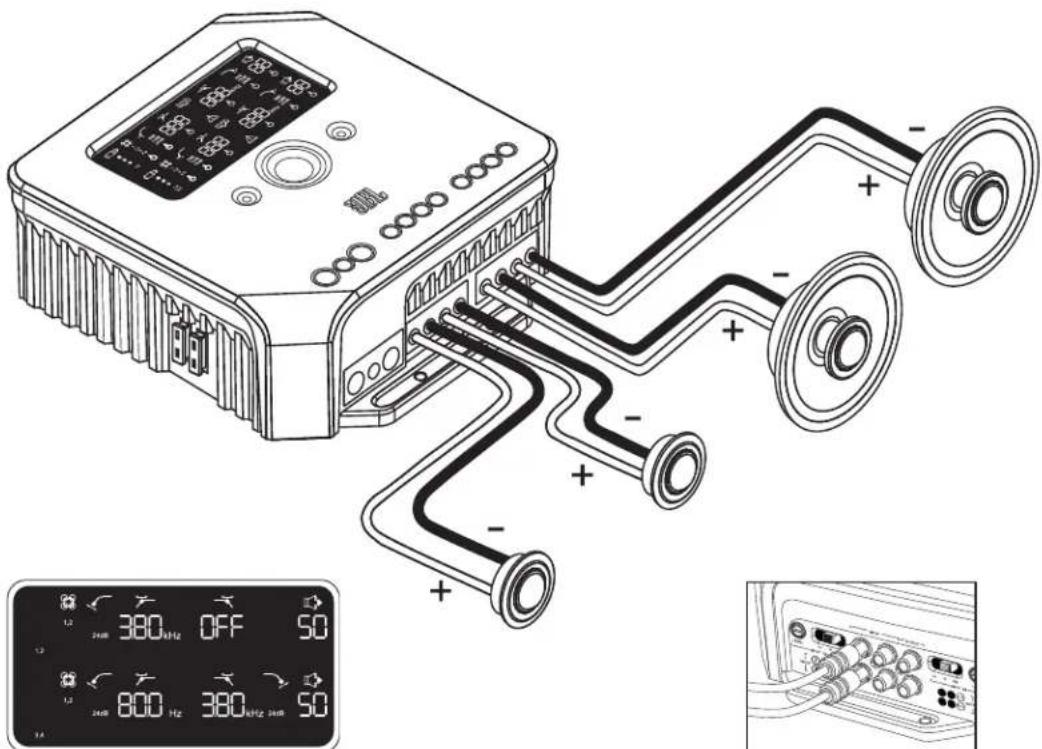

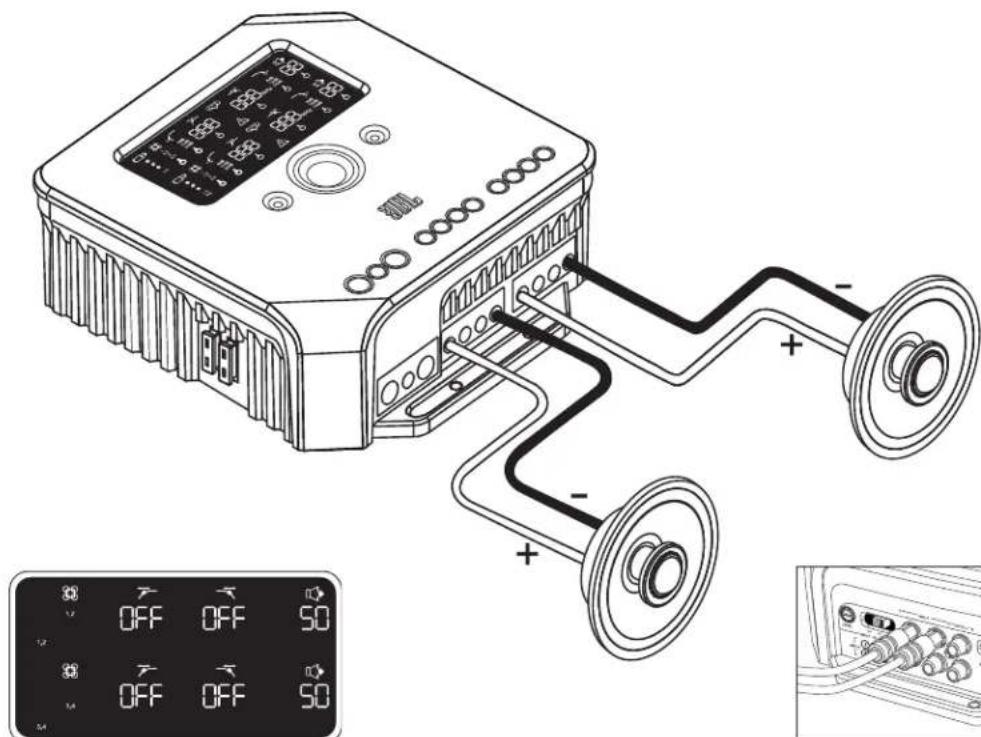

SYSTEMDIAGRAM

Exempel pa filter- och ingangsinstallninger forenna konfiguration

Ingangar pākanal 1 och 2

Exempel pa filter- och ingangsinstallningar
forenna konfiguration

Ingangar pKa kanal 1,2 och 3

SPECIFICATIONER

Markspanning @ 14,4 V

(CEA-2006A)
4×75W@4Ω
·4×75W@4Ω
4× 75W @4Ω
- 2 x 260W @ 4 bryggad
Vid bryggning, använd kanal 1 (+) och kanal 2 (-) och kanal 3 (+) och kanal 4 (-).
