MANUALE UTENTE MS-A1004 JBL

Amplificatore per l'elaborazione del segnale digitale

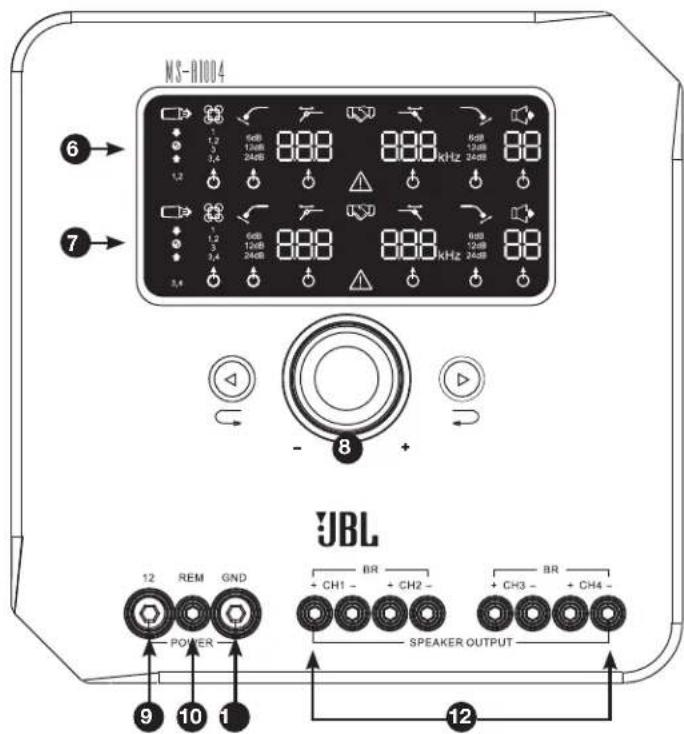

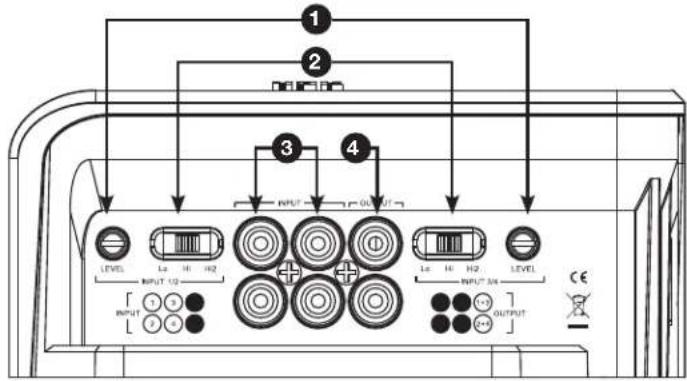

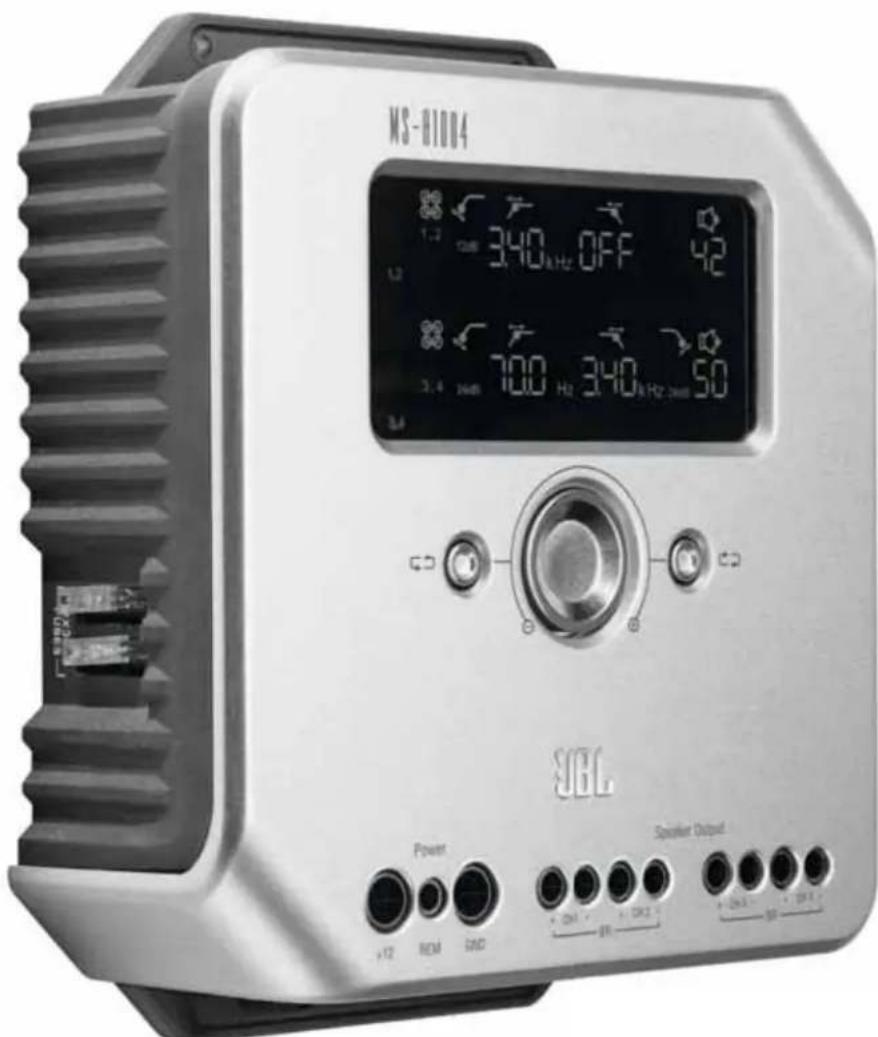

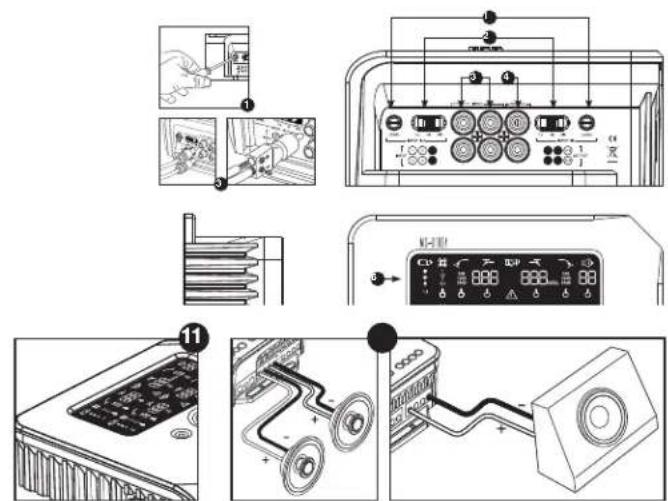

CARATTERISTICHE MS-A1004

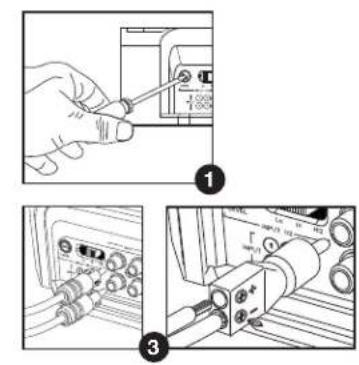

1 Comando del livello di ingresso

Usato per adattare la sensibilità in ingresso al voltaggio del segnale per una conversione ottimale da analogico a digitale. Per ulteri informazioni, vedere "Impostazione del livello di ingresso eabilitazione o disabilitazione dell'accensiona alla rilevazione del segnale". NON usare questi comandi per impostare il livello di uscita relativo dei canali dell' amplificatore!

2 Selettore del segnale in ingresso

Le impostazioni Lo/Hi/Hi2 regolano il voltaggio in ingresso e il range di impedenza. Per ulteriori informazioni, vedere "Impostazione del livello di ingresso eabilitazione o disabilitazione dell'accensione alla rilevazione del segnale" e "Cosa devo fare se ilsystema installato di seriesulla mia auto miglioramento 'altoparlante disconnesso', oppure non funziona quando un altoparlante è disconnesso o quando alla sua uscita viene collegato un amplificatore?".

3 Ingressi audio

Usare cavi audio RCA per le connessioni con un preamplificatore o per collegare gli adattatori da RCA a fili non isolati inclusi per le connessioni di ingresso a livello di alteportarlante.

I canali in ingresso 1 e 3 vengono combinati e inviati a una sola uscita. Gli ingressi 2 e 4 vengono combinata e inviati all'altra uscita.

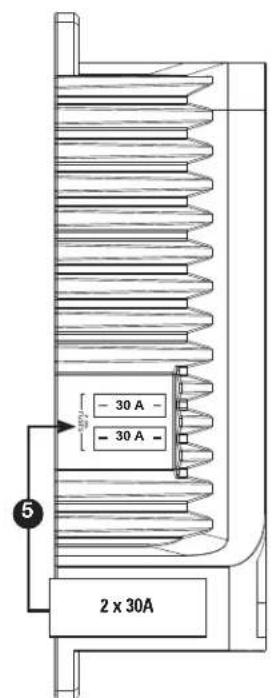

Fusibili in dotazione

2 tipo ATC da 20 A.

Display dei canali 1 e 2

Visualizza le impostazioni dei canali 1 e 2 dell'amplificatore.

Display dei canali 3 e 4

Visualizza le impostazioni dei canali 3 e 4 dell'amplificatore.

Comandi utente

Consentono di controllare le impostazioni dell' amplificatore. Per maggiori dettagli,vedere "Comandi utente MS-A1004".

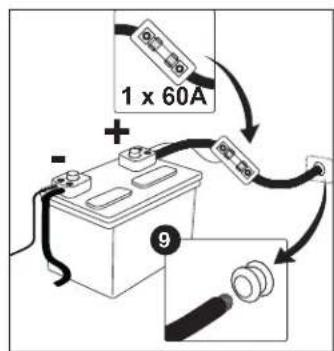

9 Ingresso alimentazione +12V

Collegare alla batteria del veicolo con un fusible da 40 A posto a una distanza massima di 45,7 cm dal polo positivo.

D Ingresso di accensione remota

Collegare a una presa sotto interrutore con tensione compresa tra +5 e +12V .NOTA: l'unita MS-A1004 dispone ancche di una funzione che ne controla I'accensione in base alla rilevazione del segnale. Il metodo di accensione cui sono selezionato nel corso del processo di installatione.Per ulteriori dettagli, vedere Come funziona i mixer in ingresso digitale?"e "Connessioni MS-A1004".

Presa di terra del telao

Collegare a un punto del telaio del veicolo non verniciato.

Uscite degli altoparlanti

MS-A1004

AMPLIFICATORE PER L'ELABORAIZIONE DEL SEGNALE DIGITALE

LEGGERE ATTENTAMENTE PRIMA DELL'USO!

Gli amplificatori JBL® Serie MS comprehendo molte caratteristiche non presenti nei tradizionali amplificatori audio per auto. Inolte, la procedura di installatione degli amplificatori della Serie MS è diversa da quella dei tradizionali amplificatori audio per auto. La seguente panoramicica di caratteristiche e funzioni aiutà l'utente a progettare un eccellensteysteme e ad utilizzare al meglio le caratteristiche innovatie di MS-A1004.

Informazioni sulle funzioni di elaborazione del segnale digitale (DSP) comprese negli amplificatori della Serie MS:

Tutt l'elaborazione del segnale negi amplificatori della Serie MS e digitale. L'elaborazione del segnale digitale, insieme ai comandi intuitivi e al display di cui sono dotati gli amplificatori della Serie MS, aiuta a ottenere lavoramente un'installazione precisa. Gli unici comandi di tipo analogico riguardano il livello di ingresso.

Le impostazioni vengono perse se disconnetto l'amplificatore o la batteria dell'auto?

No. Tutte le impostazioni del systemi DSP sono archiviate nella memoria non volatile, quindi non andranno perse in caso di interruzione dell'alimentazione dell'amplificatore.

Perché i controlli del livello di ingresso sono analogici?

Per fornire il migliorare rapporto segnale-rumore e per ottenere la massima risoluzione nella conversione da digitale ad analogico, il livello massimo del segnale in ingressso nei convertitori da analogico a digitale (A/D) delve essere impostato in modo preciso. Deve pertanto trattarsi di un dato analogico. Il CD di installatione in dotazione e la procedura descritta nel presente manuale rendono l'impostazione del livello simplice e precise. Una volta impostato, il dato del livello di ingressso non devese usato per regolare il systema. Infatti, per impostare il livello relativo fra i canali dell' amplificatore per regolare il systema, è possible usare il dato del livello di uscita digitale.

Perché le entrate del segnale e le uscite degli altoparlanti sono numerati inceve di essere etichettate "sinistra" e "destra"?

Gli amplificatori della Series MS sono stati progettati per simplificare l'integrazione in qualunqueSYSTEMA.L'amplificatore comprende un dato mixer in ingresso digita che elimina la necessità di adattatori a Y e consente di utilizzare qualunque coppi di canali in uscita con un segnale mono o stereo per la massima flessibilità di systema. Etichettare i canali come "sinistro" e "destro" potrebbe creare confusione in alcune applicazioni.

Come funziona il mixer in ingresso digitale?

I segnal di ciascun connettore in ingresso del tipo RCA sono convertiti in segnali digitali e inviati al processore di segnale digitale (DSP). All'interno del DSP, quosti segnalono invati alle coppie di altoparlanti in uscita in base alle selezioni dei mixer in ingresso. L'unita è dotata di due mixer in ingresso separati per i canali in uscita 1 e 2 (display superiore) e per i canali 3 e 4 (display inferiore). Ad esempio, selezionando "1" nel mixer in ingresso per i canali 1 e 2, il segnale collegato alla presa in ingresso 1 viene inviamo esclusivamente ai canali in uscita 1 e 2 (vedere la figura 1). Ciò risulta utile per inviarre un segnale mono a una coppià di canali.

Figura 1.

Selectionando "1, 2" nel mixer in ingresso per i canali 1 e 2, il segnale collegato alla presa in ingresso 1 viene inviato all'uscita 1, nella segnale collegato alla presa in ingresso 2 viene invitato all'uscita 2 (vedere la figura 2). Questo sistema è stato progettato per consentire di gestire i segnali stereo.

Figura 2.

Se si desidera che tutti e quattro i canali in uscita ricevano lo stesse segnale, collegare il segnale alla presa in ingresso 1 (o 3) e selezioneare "1" (o "3") in entrambi i mixer in ingresso. Se si desidera che tutti e quattro i canali ricevano segnali separati, scegliere "1, 2" in un mixer in ingresso e "3, 4" nell'altro. Grazie a queste caratteristiche, è possible disporre di molte configurazioni di sistema senza dover ricorrere ad adattatori a Y. Vedere "Diagrammi di sistema" per ulteriori esempi.

L'amplificatore comprende ingressi a livello di altoparlante e di linea?

Si, gli amplificatori della Serie MS possono gestire qualiasi tipo di segnale in ingresso. Se l'unità principale è dotata di uscite di tipo RCA, collegarle alle prese in ingresso di tipo RCA. Se l'unità principale non è dotata di uscite di tipo RCA, come avviene ad esempio nel caso dei sistemi installati di series, usare gli adattatori da RCA a cavo isolato inclusi. Accertarsi rispectare le polarità. Gli ingressi dei segnalisi sono differentiazii e accettano qualiasi segnale compreso tra 100 mV (livello basso) e 20 V (livello elevato). Non è necessario useadattatori separati o stabilire in modo preciso voltaggio o tipo di segnale. Gli strumenti integrati negli amplificatori della Serie MS e la procedura di installmenta descritta di seguito in quello manuale semiclassicaltheranno l'optimizzazione della configurazione.

Cosa devofare se ilsystema installato di seriesulla mia auto mastra un messaggio "altoparlante disconnesso",oppore non funziona quando un altoparlante è disconnesso o quando alla sua uscita viene collegato un amplificatore?

Gli amplificatori della Serie MS dispongono di un selettore del segnale in ingresso a tre posizioni: Lo, Hi e Hi2. La posizione Hi2 comprende un circuito progettato per permettere d'utilizzare unsystema installato di series con un altoparlante collegato all'uscitaanche quando non è presente.Sel'autodotatauno di quosti sistemi,impostare ilselettore del segnale in ingresso su Hi2 e seguire la parte rimanente delle struzioni di aggiinazione.

La mia unità principale installata di seri non dispone di una connessione di accensione remota. Cosa devo fare?

Gli amplificatori della Serie MS sono dotati di una funzione di accensione alla rilevazione del segnale. Pertanto, non è necessario utilizzato una connessione di accensione remota. L'amplificatore è infatti in grado di rilevare la presenza di un segnale audio in ingresso e di accendersi automaticamente. L'amplificatore è anche in grado di spegnersi automaticamente alcuni minuti dopo il termine del segnale o dopo lo spegnimento della radio. Durante questo periodo di tempo, l'amplificatore consuma una quantità molto limitata di corrente, in modo da non scaricare la batteria dell'autobile.

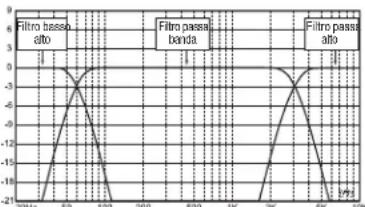

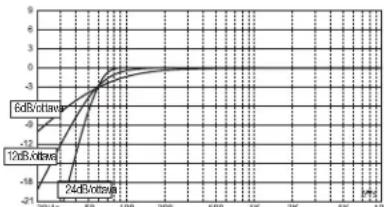

Qual e la procedura consigliata per scegliere la frequenza e la pendenza di crossover (vedere le figure 3a e 3b)?

Un crossover è costituito da una coppi di filtri che dividono il segnale audio in freuenzhe basse (bass) e alte (treble), in modo da inviare agli altoparlanti solo i segnal che fanno parte della gamma riprodotta da ciascuno di essi. Ad esempio, i tweeter sono progettati esclusamente per le freuenzhe alte e trophe freuenzasse possono danneggiari. Viceversa, i woofer sono progettati esclusamente per le freuenzasse non sono in grade di produrre bene le freuenzale. Gli altoparlanti midrange sono progettati per le freuenzae meta strada tra bassi e alte (frequenz medie). La figura 3a alla. corne si posizionano quosti altoparlanti nella gamma compresa tra 20Hz e 20kHz usando i filtri di crossover appropriati.

Figura
3a.

Figura
3b.

Quando si imposta un crossover fra un atoparlante per le frequenza basse e uno per le frequenza alte, è necessario scegliare la freuenza del filto passa alto (HPF) in modo da garantire la sicurezza dell'altoparlante per le frequenza alte. Allo stesso modo, il filto passa basso (LPF) delve essere impostato in modo tale che la funzione di hand-off fornisca una risposta uniforme nella regione vicina alla frequenza di crossover. quando si implementa un crossover fra atoparlanti, è consigilabile usare pendenze accentuate (24 dB/ottava) per entrambi i filtri, al fine di sfruttare al massimo la quantità di frequenza basse che l'altoparlante tweeter più gestre in modo sicuro, e minimizzare al contempo l'interazione del suono fra atoparlante per le frequenza basse e quello per le frequenza alte. La figura 3b在哪i me differenze tra le pendenze dei filtri a 6 dB, 12 dB e 24 dB/ottava.

Se devo usare una pendenza a 24 dB/ottava per i crossover, perché gli amplificatori della Serie MS comprendonoanche pendenzea 6dB e 12 dB/ottava?

Se I amplificatore della Serie MS viene usato con un subwoofer montato in una cassa con condotto di accordo, usare un filtrato passa alto a 12 dB/ottava per proteggere il subwoofer da possibili danni limitando la quantità di bassi inviati dall'amplificatore al subwoofer al di sotto della frequenza su cui è accordata la cassa. Il filtrato passa alto a 6 dB/ottava può essere usato per limitare leggermente la quantità di bassi inviatiagli altoparlanti full-range nei sistemi in cui non è presente un subwoofer, limitando la quantità di frequenze alte inviateagli altoparlanti posteriori.

Perché ciascuna coppià di canali comprende un filtro passa alto (HPF) e un filtro passa basso (LPF)?

In alcuni sistemi cui èssere utile limitare le frequenze alte e le frequenze basse inviate a un altoparlante. I filtri HPF e LPF possono essere utilizzati insieme per creare un filtrato passa banda per gli altoparlanti micrange nei sistemi in cui woofer, midrange e tweetere sono collegati a canali separati dell' amplificatore. Quando si usano i filtri per creare un filtrato passa banda, il filtrato HPF non più mai èssere impostato a una frequenza superiore a quella del filtrato LPF. Ad esempio, se il filtrato LPF è impostato su 200 Hz, il filtrato HPF più èssere impostato su qualunque frequenza al di fatto di 190 Hz. Questa protezione previene possibili errori di installmente.

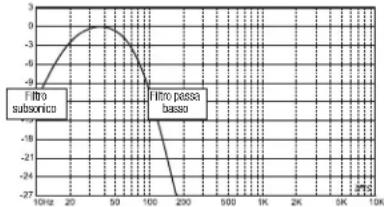

Gli amplificatori della Serie MS comprendono un filtro subsonico o infrasonico da usare con casse dotate di condotto di accordo?

Si. Se si desidera utilizzato un filto subsonico o infrasonico con il subwoofer, configurare il crossover del canale come filto passa banda. In questo modo, il filto passa basso limititera le frequenze alte inviate al subwoofer, nelle il filto passa alto funzionera da filto infrasonico. Impostare la frezza del filto passa alto circa 10Hz al di quello della frezza su cui è accordata la cassa e usare una pendenza di 12 dB/ottava (vedere la figura 4).

Figura 4.

Informazioni sull'unità MS-WBC Wireless Bass Control (venduta separamente):

IlsystemaMS-WBC Wireless Bass Control etato progettato per garantire un'installazione simplice. Il circuito e progettato per assicurare una lunga durata della batteria ed etodato di una connessione a +12V separata per coloro che non desiderano sottituire la batteria. Non e necessaria alcuna connessione via cavo con l'amplificatore. Il systema invia un segnale radio al DSP dell'amplificatore, in modo che si possibile montarlo su una console o sotto alla plancia strumenti, con l'amplificatore installato nel bagagliazio o nascosto dietro un pannello.

La quantita di bassi presente nelle registrarazioni varia notevolmente, e risultata pertanto utile poter regolare la quantità di bassi per i singoli brani o album. Al contrario dei tradizionali comandi remoti per i bassi, il systema MS-WBC non incrementa simplicamente il livello dei canali dell' amplificatore collegati al subwoofer. Quando vengono regolati i bassi, i comandi convenzionali influenzano negativamente il crossover fra subwoofer e altoparanti mid-bass o midrange. Per questo motivo, alzano il volume il suono risulta rimbombante o confuso nella parte bassa e attira l'attenzione degli ascoliatori verso la posizione del subwoofer (vedere la figura 5a).

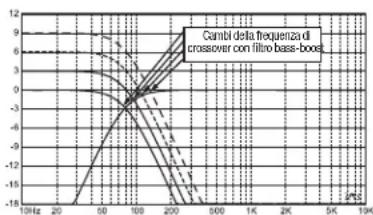

Figura
5a.

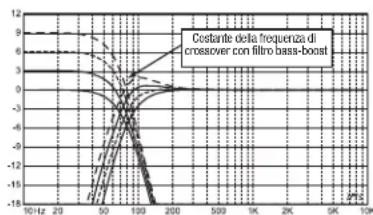

Figura
5b.

Il filto bass-boost degli amplificatori della Serie MS aumento o taglia i bassi al di sotto dei 60Hz , ma mai sopra i 160Hz La gamma di regolazione disponibile e di +/-10 dB. Inoltre, la funzione di incremento o taglio delle frequenze basse viene inviata a tutti gli amplificatori cui e associato il comando. Il controllo dei bassi opera insieme ai filtri crossover per accertare che la quantità corretta di incremento o taglio venga inviata al subwoofer eagli altoparlanti mid-bass o midrange, in modo che il carattere e la posizione apparente delle frequenze basse rimangano costanti. La figura 5b illustra le prestazioni delsystema MS-WBC, confrontandola con quale dei controlli dei bassi tradizionaliismoate nella figura 5a.

ATTENZIONE: I'installazione di componenti audio nelle automobili richiede esperienza nell'esecuzione di procedure meccaniche ed elettriche. Se si ritiene di non avere l'esperienza o gli strumenti necessari, far installare l'amplificatore da un technician professionista.

ATTENZIONE: prima dell'installazione, scollegare il polo negativo (-) della batteria per evitare che esta venga scarica-ta nelle si lavora sull'auto, nonché per evitare danni all'unità.

LEGGERE ATTENTAMENTE PRIMA DI INIZIARE L'INSTALLAZIONE!

1. Gli amplificatori JBL della Serie MS sono dotati di numerouse funzionalità non presenti nei tradizionali amplificatori audio per automobile. La procedura di installazione degli amplificatori della Serie MS è diversa da quale dei tradizionali amplificatori per auto. Accertarsi di leggere attentamente e di comprendere le presenti istruzioni prima di procedere con l'installazione.
2. Preso i punti di installatione, cercare e prendere nota di tutte le tubazioni degli impiani carburante, freni idraulici, a vuoto e dei cavi elettrici. Prestare estrema attenzione nel tagliare o praticare fori in prossimità di quosti punti.
3. Scegliere una posizione di montaggio per l'amplificatore all'interno del vano passeggeri o di carico che assicuri che il prodotto non sia esposto all'umidità. Non montare mai l'amplificatore al di fuori dell'auto o nel vano motore.
4. Accertarsi che nel punto scelto per l'installazione vi sia una circolazione di aria sufficiente a garantire il raffreddamento dell'amplificatore.
5. Montare l'amplificatore in modo sicuro.

CONNECTIONI MS-A1004

Ingressi di alimentazione

1. Ingresso alimentazione +12V

Collegare l'unità alla batteria del veicolo usando un cavo di dimensioni minime 8 AWG (8 mm²) dotato di un fusibile da 40 A posizionato a una distanza massima di 45,7 cm dal polo positivo della batteria. Accertarsi di usea una guarnizione isolante in ogni punto in cui il cavo di alimentazione passa alla traverso il metallo.

2. Ingresso di accensione remota (collegamento opzionale)

L'unita MS-A1004 non nécessita di alcuna connessione di accensione remota. Se l'unita principale comprende un cavo di accensione remota e si desidera collegarlo, utilizzare quello terminale.

3. Presa di terra del telaio

Usando un carrvo da almeno 8 AWG (8 mm²), collegare quello terminale a un punto vicino del telaoi del veicolo (lamiera). Raschiare la vernice dall'area per garantire una buona connessione. Non mettere a massa l'amplificatore con il telaoi del veicolo.

Ingressi audio

1. Uso delle uscite RCA

Se l'unità che precede quello amplificatore nella catena del segnale è dotata di connettori di uscita di tipo RCA, collegarti direttamenteagli ingressi RCA dell' amplificatore.

2. Uso dei segnali a livello di altoparlante

Se l'unità che precede l'amplificatore non è dotata di connettori di tipo RCA, usare gli adattatori da RCA a cavo isolato forniti con l'unità MS-A1004. Collegare il segnale positivo (+) al terminale marcato + e il simbolo negativo (-) al terminale marcato - .

I canali in ingresso 1 e 3 sono miscelati e inviati all'uscita RCA in alto. Gli ingressi 2 e 4 sono miscelati e inviati all'uscita RCA in basso. Grazie a queste uscite, è possible aggungere disponente amplificatoriaggiuntivi. Ad esempio, quando si usa l'amplificatore MS-A1004 per gli altoparlanti anteriors e posteriori, è possible usare queste uscite per un amplificatore per subwoofer. Le uscite coprono la gamma completa delle frequenze. I filtri passa alto o passa basso non sono applicati all'unità MS-A1004.

Uscite degli altoparlanti

Collegare ogni altoparlante al canale dell'amplificatore che corrisponde all'ingresso usato o a quello assegnato. Vedere "Impostazione del mixer in ingresso" per ulteriori informazioni su come assegnare i segnali in ingresso alla coppià di canali in uscita. Accertarsi di rispetto la polarità quando si eseguono le connessioni degli altoparlanti alle uscite.

1. Concessione stereo

Collegare l'altoparlante/gli altoparlanti del canale sinistro ai terminali in uscita corrispondenti all'ingresso del canale sinistro. Collegare l'altoparlante/gli altoparlanti del canale destro ai terminali in uscita corrispondenti all'ingresso del canale destro.

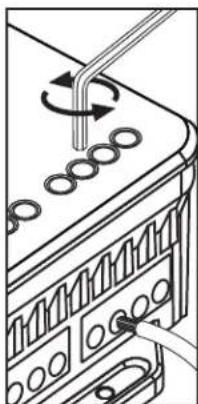

2. Connessione in parallelo

Collegare il terminale positivo dell'altoparlante/degli altoparlanti al terminale positivo (+) del canale 1 (o 3). Collegare il terminale negativo dell'altoparlante/ degli altoparlanti al terminale negativo (-) del canale 2 (o 4).

Vedere "Diagrammi di sistema" per ulteriori esempi delle più comuni configurazioni di sistema in cui viene usato l'amplificatore.

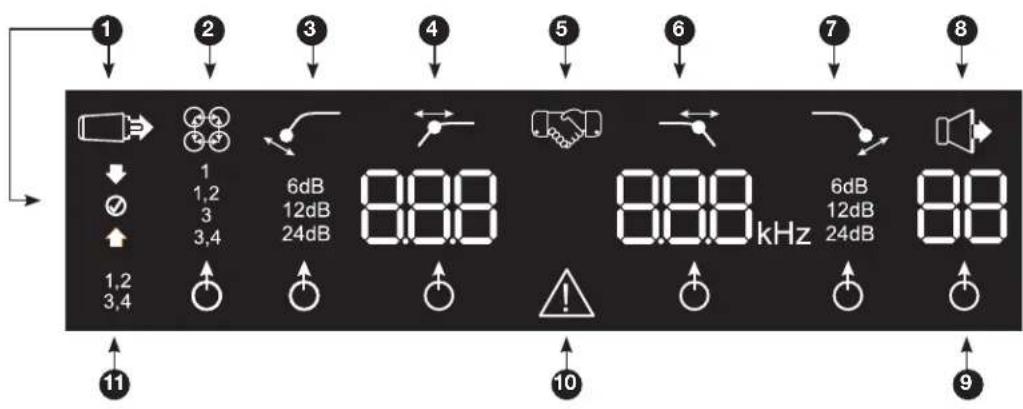

ICONE USATE SUL DISPLAY DELL'UNITA MS-A1004

1 Impostazioni del livello di ingresso

odalità installazione ingresso attiva

ingressortroppoelevata

in ingresso corretta

in ingressro troppo bassa

2Mixer del canale in ingresso

Mixer in ingresso

Filtro passa alto

Indica quali segnali in ingressso sono selezionati per alimentare le uscite della coppi di canali

3 Pendenza

4 Frequenzal

5 Conferma di accoppiamento

Accoppiamento dispositivo di lavoro del livello dei bassi*

^* L'unità MS-WBC Wireless Bass Control è un accessorio opzionale.

6 Frequenza

Filtro passa basso

Pendenza

6dB

12dB

24dB

8 Controllo guadagno in uscita

Regolazione guadagno in scca tta attivo*

Livello guadagno in uscita (da 0 a 80)

*Muto quando si trovα in modalità di configurazione

9 Indicatore di selezione modifiche

Quando è acceso, il parametro sopra è selezionato per la regolazione.

10 Protezione

Circuito di protezione dell'amplificatore attivato

1 ID canale

1.2

3.4

Indica i canali dell'amplificatore su cui hanno effetto le impostazioni a destra del display. (I canali 1 e 2 usano il display superiore, nelle i canali 3 e 4 usano il display inferiore).

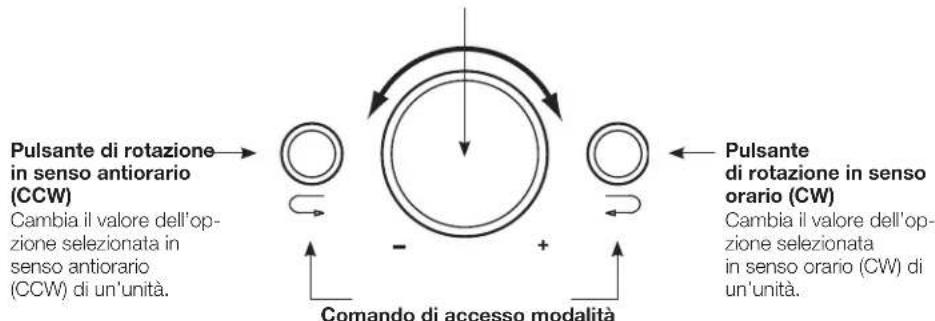

COMANDI UTENTE DELL'UNITA MS-A1004

Codificatore a manopola
Ruota in senso orario (CW) e antiorario (CCW). Ogni scatto rappresenta un incremento (CW) o decremento (CCW) del valore.
Premendo e tenendo premuti contemporaneamente i pulsanti sinistro e destro per periodi di tempo specifici è possibile acceder alle varie modalità dell'amplificatore.

GUIDA ALLE IMPOSTAZIONI DELL'UNITÀ MS-A1004 CONFIGURAZIONE INIZIALE

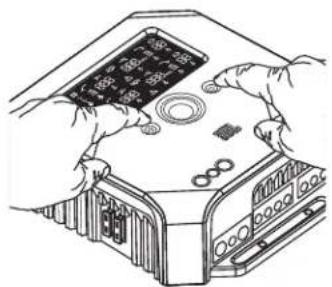

Attivazione dei comandi

Per attivare i comandi, premere contemporaneamente i pulsanti CCW e CW e rilasciarli entro 3 secondi. L'indicatore del selettore di regolazione si illumina. Usare i pulsanti CCW e CW per spostare l'indicatore sul parametro che si desidera regolare. Dopo aver eseguito le regolazioni e con i comandi inattivi per più di 30 secondi, la luce dell'indicatore di selezione si spegne e i comandi si disattivano per evitare ultoriori regolazioni involontarie dei comandi dell'amplificatore.

Impostazione del mixer in ingresso

Quando i comandi sono attivi, premere il pulsante CW o CCW in modo da selecionare i mixer in ingresso per i canali 1 e 2 (nel display in alto) Rutare la manopola di selezione per selecionare il/i connettore/ in ingresso che alimenterà/anno i canali in uscita 1 e 2. Premere il pulsante CCW una volta per spostare l'indicatore di selezione sul mixer in ingresso per i canali 3 e 4 (nel display inferiore). Ruotare la manopola di comando per selezione il/i connettore/ in ingresso che alimenterà/anno i canali in uscita 3 e 4.

Vedere "Diagrammi di sistema" per esempi pratici.

Impostazione del livello di ingresso eabilitazione o disabilitazione dell'accensione alla rilevazione del segnale

PRIMA DI INIZIARE

Se ilsystema installato di seri e cui è collegato l'amplificatore Serie MS mostra un messaggio di erre "altoparlante disconnesso" o non fornisce un segnale in uscita, spostare il seletto del segnale in ingresso in posizione Hi2. Per resettare il messaggio di erre, potrebbe essere necessario spegnere l'unità principale installata di seri o il veicolo stesso e quindi riaccenderlo.

NOTA: l'impostazione Hi2 non deve essere utilizzata con le uscite RCA di unità principali installate dopo l'acquisto dell'auto!

Per impostare il livello di ingresso:

1. Spostare l'interrutatore del selettore del segnale in ingresso sulla posizione Hi (o Hi2 in caso di collegamento a unsystema di seri e con una protezione a circuito aperto).
2. Impostare i controlli di bassi, alti, bilanciamento e fader dell'unita principale nelle rispettive posizioni centrali (o neutre). Impostare il comando loudness su Off. Escludere eventuali funzioni di miglioramento del suono (ad esempio DSP, suono surround o EQ).
3. Inserire il CD di installatione nell'unita e verificare che il CD sia in funzione.
4. Entrare nella modalità di installmente premendo contemporaneamente i pulsanti CW e CCW per più di 3 secondi fino a quando si illumina l'icona [ ] di regolazione del livello di ingressro. L'uscita dell'amplificatore diventa muta (sul display sare visualizzato o l'indicatore del livello di uscita " ).
5. Ruotare il dato del volume dell'unita verso l'alto (livello massimo).
6. Usando un piccolo cacciavite per agire sul controllo di regolazione del livelloippo accanto al pulsante del selettore del segnale in ingresso, regolare il dato del livello di ingresso augmentandolo o diminuendolo in base alle icone visualizzate sul display dell' amplificatore.

Se è accesa la freccia verde rivolta verso l"alto" nuotare il dato in senso orario sino a quando si illumina l'icona

Se è accesa la freccia rossa rivolta verso il "basso" basso, luotare il commando in senso antiorario fino a quando si illumina l'icona

NOTA: se ruotando il dato in senso orario non si illumina l'icona postare il dato del seleto del segnale in ingresso in posizione Lo e riprovare.

Una volta apparna licona terrompere la regolazione e ripetare la procedura per impostare il livello di ingresso degli altri canali. Una volta accesi entrambi i simboli di spunta, i livelli di ingresso di ciascuna coppa di canali sono impostati in modo appropriato.

Per abilitare o disabilitare l'accensione alla rilevazione del segnale:

1. Con l'unità in modalità di installatione, abilitare/disabilitare l'accensione alla rilevazione del segnale rotundo la manopola di commando in senso orario o antiorario per selezionare SEn On o SEn OFF sul display. Se è stato collegato il cavo che controlling l'accensione remota, impostare su SEn OFF.
2. Ruotare il dato dell'unita principale versuso il volume minimo e rimuovere il CD di installatione. Quando si esce alla modalita di installatione, prestare attenzione a non saltare o dimenticare di eseguire questa operazione, poiché in tal caso il sistema audio potrebbe riproduire un forte segnale di test in grado di danneggiare gli alt
3. Premere e rilasciere contemporaneamente i pulsanti CW e CCW per uscire alla modalita di installmente.
4. Non eseguire ulteriori regolazioni dei comandi di livello di ingressso. Usare il controlo del guadagno in uscita per bilanciare i livelli dei canali e regolare il systema come desiderato.

GUIDA ALLE IMPOSTAZIONI DELL'UNITA MS-A1004

IMPOSTAZIONE DEI FILTRI (CROSSOVER)

Ilsystemadispone di 98frequenze selezionabillperleimpostazioni dei filtrippassa basso e passa alto.Le frequenze selezionabili sono descritte in dettaglio nella tabella a destra.

Accesso alle impostazioni di crossover

Per attivare i comandi, premere i pulsanti CCW e CW contemporaneamente e rilasciarli entro 3 secondi. Usare i pulsanti CCW e CW per passare al parametro di regulazione crossover desiderato.

Come impostare un filtro passa alto.

Passare al parametro relativo alla frequenza del filtrlo passa alto,\ quindi utilizzare il codificatore a manopola per selezione la\ frequenza di taglio desiderata. Fatto ciò, passare al parametro relativo\ alla pendenza del filtrlo passato al. usare il codificatore a manopola\ per selezione sare la pendenza desiderata per il filtrlo.

Esempio di filtrlo passa alto

Usare i pulsanti CW e CCW per passare al parametro relative alla fre-quenza del filtrato passa basso e impostarlo su OFF.

Esempio di filtrato passa alto

Usare i pulsanti CW e CCW per passare al parametro relative alla fre-quenza del filto passa basso e impostarlo su OFF.

Modalità Funzione
SEn On Rile	evazione del segnale impostata su ON
SEn OFF Ri	evazione del segnale impostata su OFF

Impostazioni della frequenza di crossover disponibili
20.0Hz	95.0Hz	260Hz	1.40kHz	4.80kHz
22.5Hz	100Hz	270Hz	1.50kHz	5.00kHz
25.0Hz	105Hz	280Hz	1.60kHz	5.50kHz
27.5Hz	110Hz	290Hz	1.70kHz	6.00kHz
30.0Hz	115Hz	300Hz	1.80kHz	6.50kHz
32.5Hz	120Hz	350Hz	1.90kHz	7.00kHz
35.0Hz	125Hz	400Hz	2.00kHz	7.50kHz
37.5Hz	130Hz	450Hz	2.20kHz	8.00kHz
40.0Hz	140Hz	500Hz	2.40kHz	8.50kHz
42.5Hz	150Hz	550Hz	2.60kHz	9.00kHz
45.0Hz	160Hz	600Hz	2.80kHz	9.50kHz
50.0Hz	170Hz	650Hz	3.00kHz	10.0kHz
55.0Hz	180Hz	700Hz	3.20kHz	12.0kHz
60.0Hz	190Hz	750Hz	3.40kHz	14.0kHz
65.0Hz	200Hz	800Hz	3.60kHz	16.0kHz
70.0Hz	210Hz	900 Hz	3.80kHz	18.0kHz
75.0Hz	220Hz	1.0kHz	4.00kHz	20.0kHz
80.0Hz	230Hz	1.10kHz	4.20kHz	OFF
85.0Hz	240Hz	1.20kHz	4.40kHz
90.0Hz	250Hz	1.30kHz	4.60kHz

Come impostare un filtropassabasso

Passare al parametro relativo alla frequenza del filtrlo passa basso, quindi utilizzare il codificatore a manopola per selezione la frequenza di taglio desiderata. Fatto ci, passare al parametro relativo alla pendenza del filtrlo passato alto - use il codificatore a manopola per selezioneare la pendenza desiderata per il filtrlo.

Esempio di filtrato passa basso

Usare i pulsanti CW e CCW per passare al parametro relative alla frequenza del filtro passa alto e impostarlo su OFF.

Come impostare un filtro passa banda

Esempio di filtrlo passa banda

Per costruire unattro passa banda appropriato, la frequenza passa basso delve essere superiore rispetto alla frequenza passa alto. L'unità MS-A1004 non consente l'impostazione della frequenza del detto passa basso su un valore inferiore rispetto alla frequenza del detto passa alto. Per abilitare unattro passa banda, selezionare pr alto come precedentamente individato, quindi selezionare la frequenza completenessque iste impostazioni, i comandi andranno in pausa dopo

LIVELLI DI USCITA

Impostazione del livello di uscita

Il controlo del guadagno in uscita consente di regolare il bilanciamento fra subwoofer e altoparanti full-range, tra gli altoparanti anterioni e posteriori, o fra midrange, mid-bass o tweeter in unistema a due o a tre amplificatori (tutti attivi). Il livello di uscita è regolabile in incrementi da 0,5 dB con un valore di uscita massimo visualizzato di 80. L'impostazione più bassa rende muta l'uscita e viene visualizzata sul display dal simbolo " - - -".

Per impostare il livello di uscita, premere i pulsanti CW o CCW per selezionare il parametro relative al livello di uscita per la regolazione, oppure ruotare la manopola di lavoro per regolare il livello come desiderato.

CONTROLLO BASSI SENZA FILI

Panorama

L'unita MS-WBC (venduta separamente) è alimentata a batteria ed è dolata di una presa +12 V che più essere collegata a una sorgente a +12 V nel veicolo. L'unita MS-WBC trasmette un segnale solo quando il dato viene ruotato. Per ricevee e rispondere al dato, l'amplificatore/gli amplificatori delve/ono essere accesso/; pertanto le regolazioni apporte al dato quando l'amplificatore/gli amplificatori è/sono spento/ non sono riconosciute.

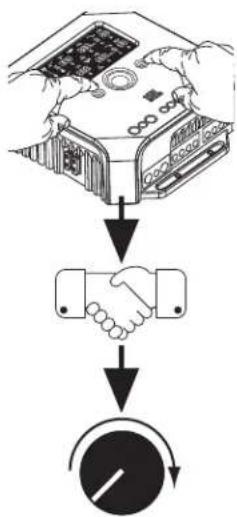

Come accoppiare I'unita MS-WBC Wireless Bass Control con l'amplificatore MS-A1004

L'unità MS-WBC Wireless Bass Control deve essere accoppiata all'amplificatore per poter essere utilizzata. Quando l'amplificatore viene acceso per la prima volta, l'amplificatore non è accoppiato ad alcun dispositivo di controllo.

Premiere et tenere premuti i pulsanti CCW e CW contemporaneamente per più di 3 secondi per fare in modo che l'amplificatore passi alla modalità di installatione. Continuire a tenere premuti i pulsanti per ulteriori 4 secondi fino a quando si illumina l'indicatore di accoppia-mentation. Rilasciare i pulsanti CCW e CW.

L'accoppiamento deve avenire entro 15 secondi. Il tempo rimanente è indicato sul lato destro del display. Durante questi 15 secondi, ruotare la manopola del dispositivo di controllo dei bassi. Il dispositorio di controllo dei bassi senza fili sare riconosciuto dall' amplificatore e procedera automaticamente all'accoppiamento.

Dopo aver eseguito l'accoppiamento con successo, il display numerico superiore dei filtri HP visualizza per 3 secondi il numero della versione del disposito di controllo dei bassi, quando l' amplificatore torna alla modalità normale (RUN).

Se non si è verificato un accoppiamento valido, l'amplificatore rimarra non accopiato. Al termine dei 15 secondi, l'amplificatore torna alla modalità di installmente.

Se ilsystema comprende più amplificatori Serie MS, questi devono essere accopiatrii uno alla volta. Una volta accopiati tutti gli amplificatori e tornati alla modalità normale (RUN), ruotare la manopola per sincronizzare tutti gli amplificatori.

MS-WBC

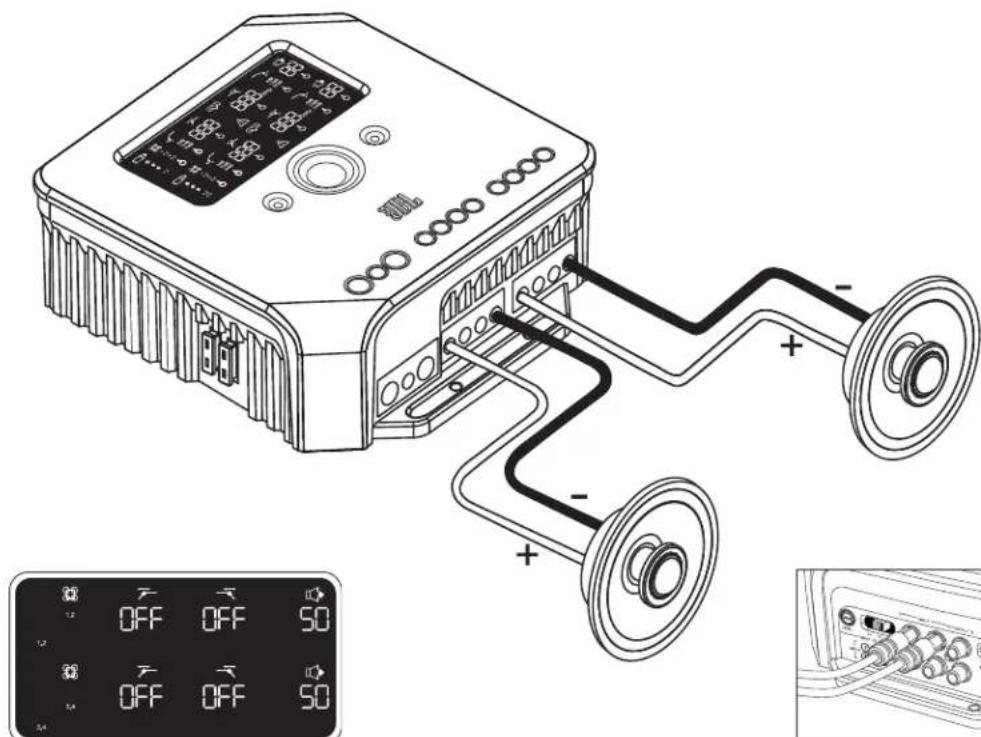

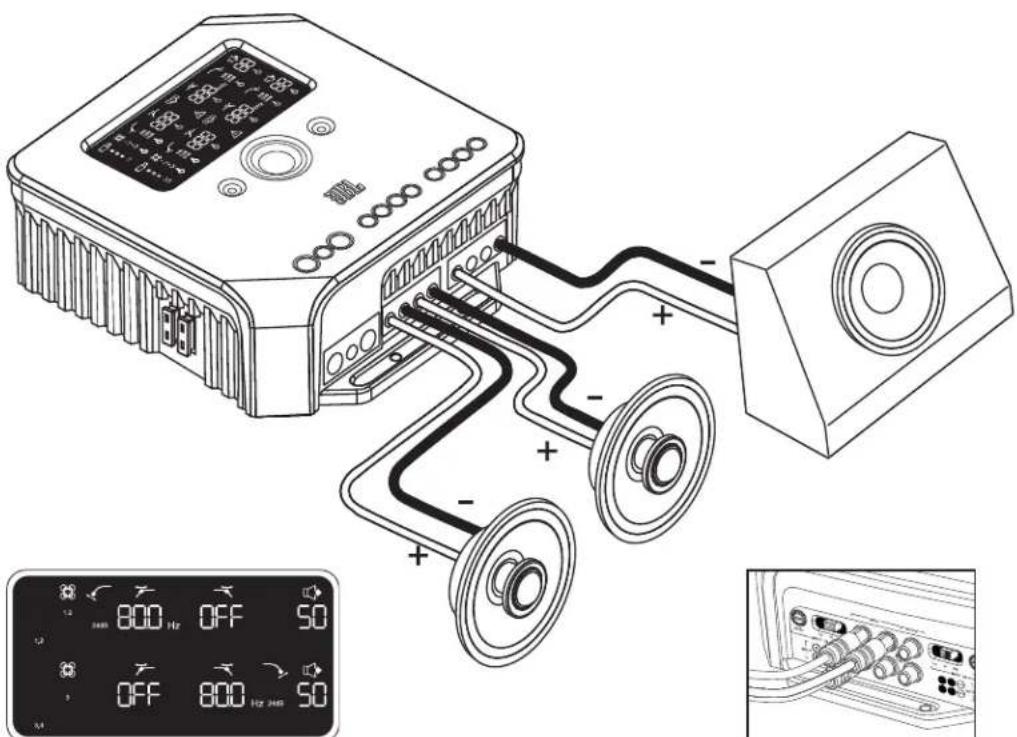

DIAGRAMMI DI SISTEMA

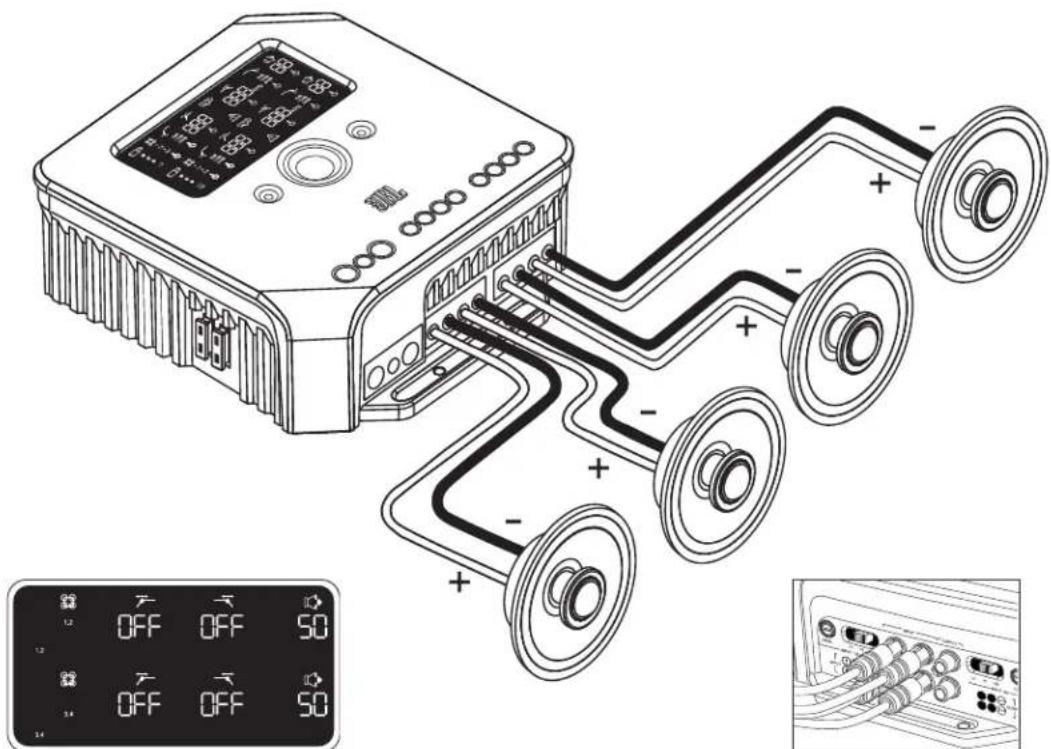

Esempio di impostazioni di filtering e ingressso per questa configurazione

Ingressi su tutti e quattro i canali

Esempio di impostazioni di filtrone e ingressso per questa configurazione

Ingressi sui canali 1 e 3

DIAGRAMMI DI SISTEMA

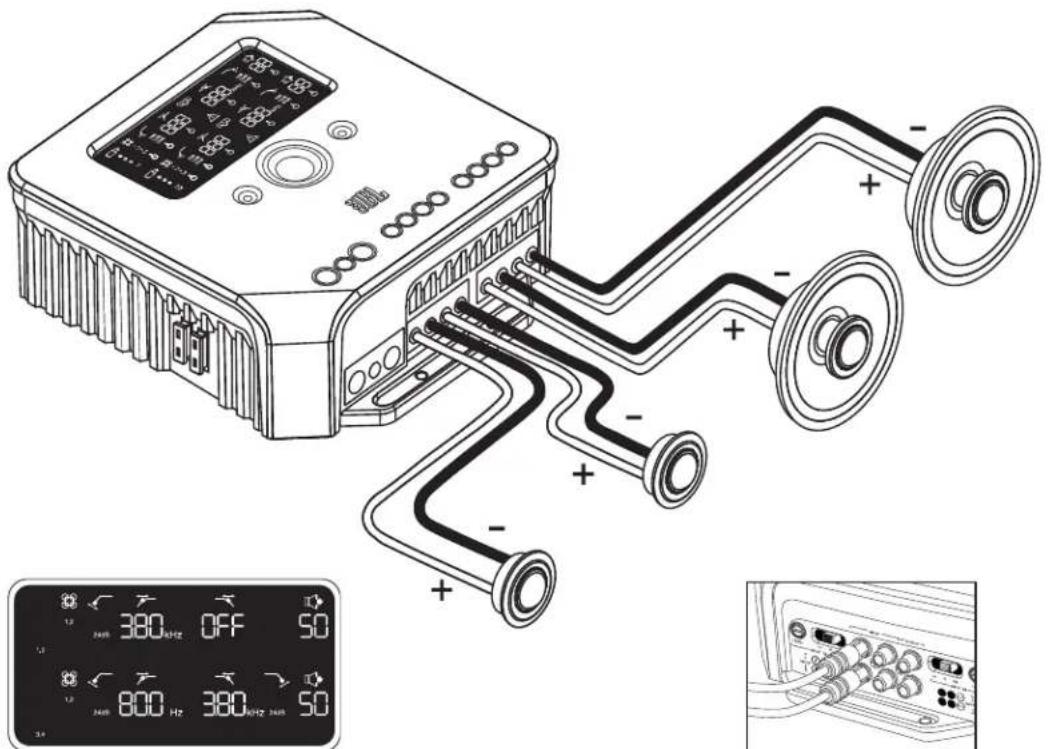

Esempio di impostazioni di filtering e ingressso per questa configurazione

Ingressi sui canali 1 e 2

Esempio di impostazioni di filtering e ingressso per questa configurazione

Ingressi sui canali 1, 2 e 3

CARATTERISTICHE

Uscita di alimentazione a 14,4 V

(CEA-2006A)
4x75Wa4Ω
4x75Wa4Ω
4x75Wa4Ω
- 2 x 260 W a 4 in parallelo
*Per il funzionamento in parallelo, usare il canale 1 (+) con il canale 2 (-) e il canale 3 (+) con il canale 4 (-).

© 2010 HARMAN International Industries, Incorporated. Tutti i diritti riservati. JBL è un marchio registrato di HARMAN International Industries, Incorporated, registrato negli Stati Uniti e/o in altri paesi. Le caratteristiche, le specifiche e l'aspetto sono soggetti a cambiamentienza notifica.

HARMAN

BxOaBiIy 3eKtpOnTuHa

1.BxOa3JNEKtponuTaHnHa+12B

CoHNHtE TOT BXoC AKKyMnTOpOM ABTOMOBnI npn NOMOu npOBOna copA 8 AWG MmHmAbHOrO pa3mepa(8 MM²) C npEOXoAHHTeMe, paCCHTaHHbHM Ha TOK B 40 A, paaMeueHCHBM BpaNHyce 45,7 cm OT NOXoHTeHBO BbHO BAkkyMnTOpA. B KaQDo ToHKe, rde AnekTPOnpOBd Byet npoxoDBy Hepe3 Metanl, nONb3yIne H3OINpyUcHne PpoklaKn.

2.BxodnIaHOnHOBnIOuHHeNnNOdcoeHHeHnNoKeJAHmIO

He Tpe6yETcNckpTeHoe coeHNHE BxOda nnDnCTAHIOHO HORO BKIOHOU C MO DenbI MS-A1004.EcnBn BaaYctaHOHa NpeSyCMtpBaet KaebN DnCTAHIOHO Horo BKIOHENH INBbXOTHe ero NOcoeHNHTb,NOcoeHNHTe ero KTOMYBDOy.

3.3a3eMJIeHHbI BxOДЯ XoOBOY qacTN

Pnnoomnnnpoobda mHHmym copa 8 AWG (8 mm) coeHNHTE tOT BXOJ C6NnXnIeTouKoHa xOoBOny auctn autOMo6nla (H3 NCTOBOro MeTAn).CnCTNTc B 3006bactn Kpacky,TO6bl oecneuHb HApexHoe coeINHeHHe. He 3a3emnTeY cinnntel b pame atomoo6nna.

AynobxoadbI

1.ПиnomоивьховRCA

Eyny yctahOBka, npdeJeCTByIOUaI yCUNNTENb BcenoHKe CIRNAOB, BKNOaET BxOHNb KOHeKToPiTuNRA, naCoednHTe Hx HanpmyK xOaNAM RCA yCUNTTENa.

2.При поMuи CuRHaNoB DuHaMaNKOB

EcnObOpDobAHHe, npHnIeCTByuOce yCunHTeHn, He IMecT KOHHekTopoB TnA RCA, cnohnyte anntepb ot RCA K HcHOnIpOBaHHomy npOBHy, npnaaracmK kOMPKNkTy MS-A1004. CoEnHInTe CnHAn + co BXoHOM, OTMeueHHBM+, n CnHan - CO BxODM, OTMeueHHBM-
