INSTRUKCJA OBSŁUGI Stage A6004 JBL

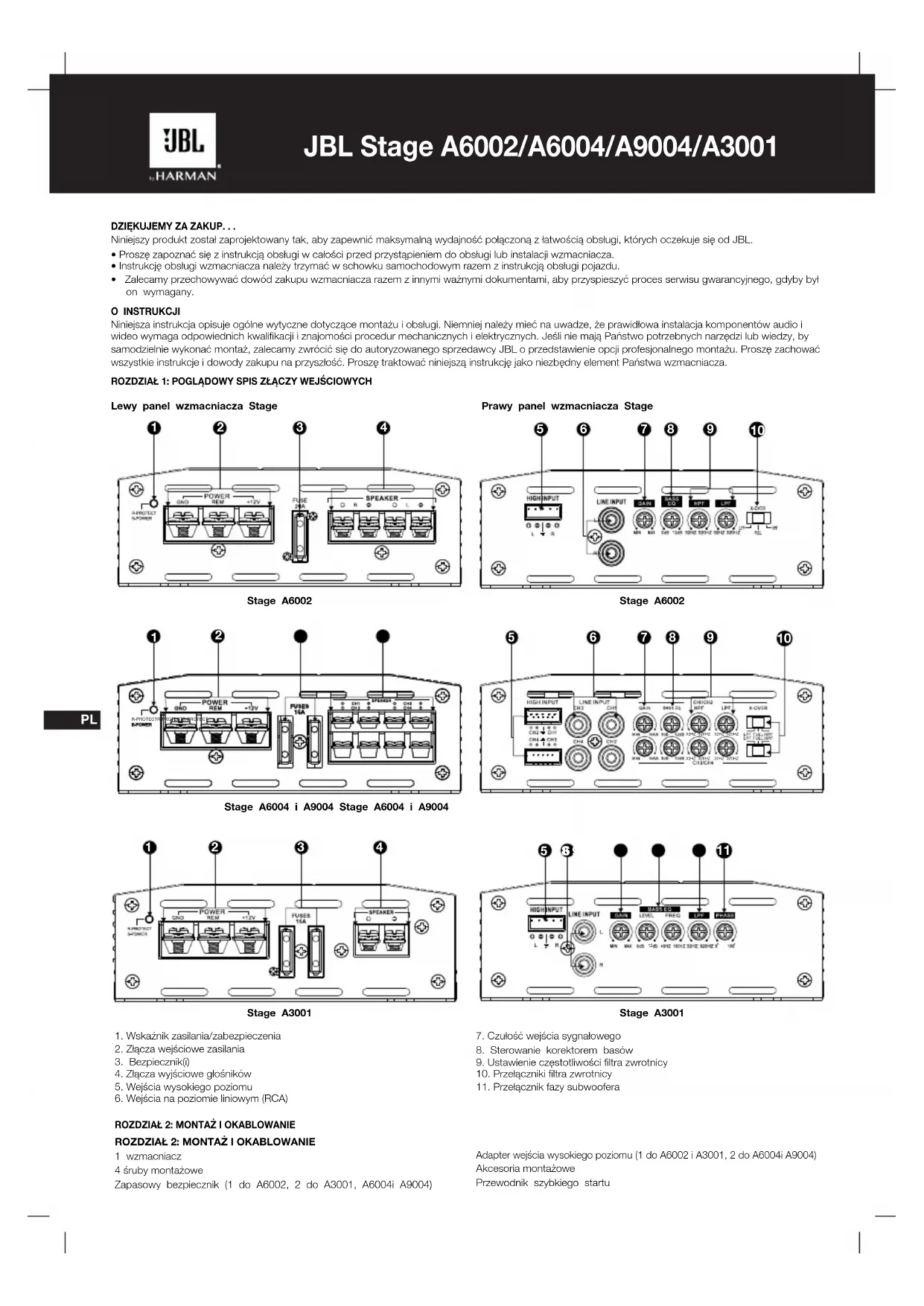

JBL Stage A6002/A6004/A9004/A3001 DZIĘKUJEMY ZA ZAKUP. . . Niniejszy produkt został zaprojektowany tak, aby zapewnić maksymalną wydajność połączoną z łatwością obsługi, których oczekuje się od JBL.

• Proszę zapoznać się z instrukcją obsługi w całości przed przystąpieniem do obsługi lub instalacji wzmacniacza.• Instrukcję obsługi wzmacniacza należy trzymać w schowku samochodowym razem z instrukcją obsługi pojazdu.
• Zalecamy przechowywać dowód zakupu wzmacniacza razem z innymi ważnymi dokumentami, aby przyspieszyć proces serwisu gwarancyjnego, gdyby był on wymagany.O INSTRUKCJI Niniejsza instrukcja opisuje ogólne wytyczne dotyczące montażu i obsługi. Niemniej należy mieć na uwadze, że prawidłowa instalacja komponentów audio i wideo wymaga odpowiednich kwalifikacji i znajomości procedur mechanicznych i elektrycznych. Jeśli nie mają Państwo potrzebnych narzędzi lub wiedzy, by samodzielnie wykonać montaż, zalecamy zwrócić się do autoryzowanego sprzedawcy JBL o przedstawienie opcji profesjonalnego montażu. Proszę zachować wszystkie instrukcje i dowody zakupu na przyszłość. Proszę traktować niniejszą instrukcję jako niezbędny element Państwa wzmacniacza. ROZDZIAŁ 1: POGLĄDOWY SPIS ZŁĄCZY WEJŚCIOWYCHLewy panel wzmacniacza StageStage A6002Stage A6004 i A9004 Stage A6004 i A9004Stage A3001Stage A6002Stage A30011. Wskaźnik zasilania/zabezpieczenia2. Złącza wejściowe zasilania3. Bezpiecznik(i)4. Złącza wyjściowe głośników5. Wejścia wysokiego poziomu6. Wejścia na poziomie liniowym (RCA)7. Czułość wejścia sygnałowego8. Sterowanie korektorem basów9. Ustawienie częstotliwości filtra zwrotnicy10. Przełączniki filtra zwrotnicy11. Przełącznik fazy subwooferaPrawy panel wzmacniacza StageROZDZIAŁ 2: MONTAŻ I OKABLOWANIEROZDZIAŁ 2: MONTAŻ I OKABLOWANIE1 wzmacniacz4 śruby montażoweZapasowy bezpiecznik (1 do A6002, 2 do A3001, A6004i A9004)Adapter wejścia wysokiego poziomu (1 do A6002 i A3001, 2 do A6004i A9004)Akcesoria montażowePrzewodnik szybkiego startu

2 43+12 V Do odbiornika w desce rozdzielczej Akumulator pojazdu Podwozie pojazdu Sterowanie zdalne Uziemienie Przewód zasilający Przewód uziemienia Bezpiecznik Oczko uziemienia Podkładka zębata Śruba fabryczna Uwaga: usunąć lakier pod oczkiem uziemienia Przewód uziemienia Ostrzeżenia: WAŻNE:Przed rozpoczęciem montażu należy odłączyć ujemny biegun akumulatora (–).

• Podczas pracy z narzędziami należy zawsze korzystać ze środków ochrony oczu.

• Należy wybrać bezpieczną lokalizację montażową, z dala od wilgoci. Należy sprawdzić wolną przestrzeń po obu stronach powierzchni montażowej. Należy uważać, aby wkręty lub przewody elektryczne nie przebiły przewodów hamulcowych, przewodów paliwowych lub wiązek przewodów, a prowadzone przewody elektryczne nie przeszkadzały w bezpiecznym działaniu pojazdu. Zachować ostrożność podczas nawiercania otworów lub cięcia w obszarze montażowym.

• Połączenia elektryczne muszą być bezpiecznie umocowane i odpowiednio odizolowane.

• W przypadku konieczności wymiany bezpiecznika należy upewnić się, że nowy bezpiecznik jest tego samego rodzaju i ma taki sam prąd znamionowy, jak oryginalny.

• Aby zachować niską temperaturę wzmacniacza, wybierz miejsce, które zapewnia wystarczającą cyrkulację powietrza, np. pod siedzeniem lub w bagażniku.

• Nie należy montować wzmacniacza radiatorem skierowanym w dół, ponieważ utrudni to chłodzenie wzmacniacza.

• Zamontować wzmacniacz tak, aby pasażerowie siedzący z tyłu nie uderzyli go stopami oraz aby nie uszkodziły go przesuwające się przedmioty w bagażniku. Wzmacniacz nie może także ulec zamoczeniu.

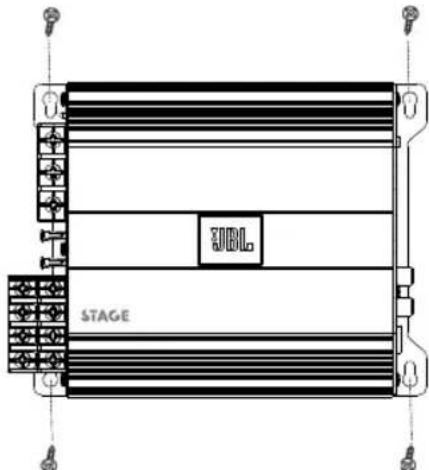

• Używając wzmacniacza jako szablonu, zaznaczyć punkty na otwory montażowe na powierzchni montażowej.

• Wywiercić otwory montażowe w powierzchni montażowej.

• Przymocować wzmacniacz do powierzchni montażowej wkrętami dołączonymi do zestawu. UWAGA: Wykonanie połączeń wzmacniacza może być łatwiejsze przed jego ostatecznym zamontowaniem w pojeździe. Wskaźnik zasilania/zabezpieczenia: Dioda podświetli się na niebiesko, gdy wzmacniacz otrzyma zasilanie i zacznie odtwarzać dźwięk. Wskaźnik zaświeci się na czerwono, jeśli wzmacniacz przejdzie w tryb zabezpieczenia w przypadku takich sytuacji, jak zbyt niskie/wysokie napięcie, zwarcie, awaria obwodu wyjściowego wzmacniacza lub zbyt wysoka temperatura.

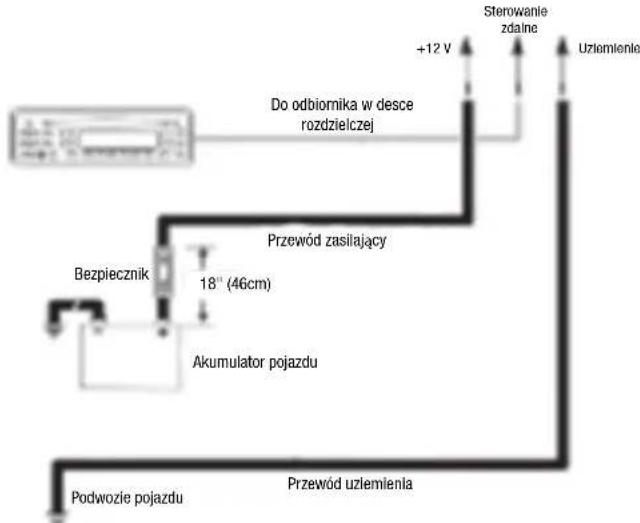

• Zainstalować odpowiedni uchwyt i bezpiecznik (co najmniej 20 A dla wzmacniaczaStage A6002, co najmniej 30 A dla wzmacniaczaStage A6004 i A3001, co najmniej 40 A dla wzmacniaczaA9004) w odległości 18" (457 mm) od baterii. Należy upewnić się, że przewód nie uległ uszkodzeniu lub ściśnięciu w trakcie montażu. Założyć oczko ochronne w miejscu poprowadzenia przewodów przez przegrodę lub inną blachę. W przypadku dłuższych odległości używać przewodów o większej średnicy.

Minimalny rozmiar przewodu do wzmacniaczaStage A6002 : ≥10 AWG o Minimalny rozmiar przewodu do wzmacniaczaStage A6004, A9004, A3001 : ≥8 AWG

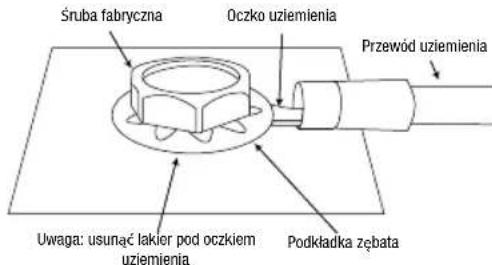

• Uziemienie:Poprowadzić przewód (o tej samej średnicy, co przewód zasilania) od wejścia GND do śruby fabrycznej w podwoziu samochodu (patrz ilustracja poniżej). UWAGA:Zaleca się oczyścić powierzchnię z lakieru w miejscu uziemienia, aby zapewnić właściwe przewodzenie. Oczko uziemienia należy zabezpieczyć podkładką zębatą.

• Zdalne sterowanie:Podłączyć przewód 20 AWG od złącza „Remote Out” jednostki wyjściowej do złącza wejściowego REM. Przewód ten włącza wzmacniacz, gdy używane są sygnały wejścia niskiego poziomu. Jeśli zestaw stereo nie posiada złącza „Remote Out”, należy podłączyć wejście REM do przełączanego zasilacza pomocniczego. Bezpieczniki:

• Wymieniać wyłącznie na bezpieczniki o tym samym amperażu. o Stage A6002: 20A o Stage A6004 i A3001: 15 A x 2 o Stage A9004: 20 A x 2 Złącza wyjściowe głośników: Podłączyć głośniki do zacisków zgodnie z biegunowością: przewód dodatni (+) każdego głośnika do odpowiedniego zacisku dodatniego (+), a przewód ujemny (-) do odpowiedniego zacisku ujemnego (-). Stage A6002

• Model Stage A6002 ma zaciski L+, L-, R+, R-.

• 2 kanały: Podłączyć tylny głośnik do zacisków L+ i L-, a prawy głośnik do zacisków R+ i R-. Złącza wejściowe zasilania:

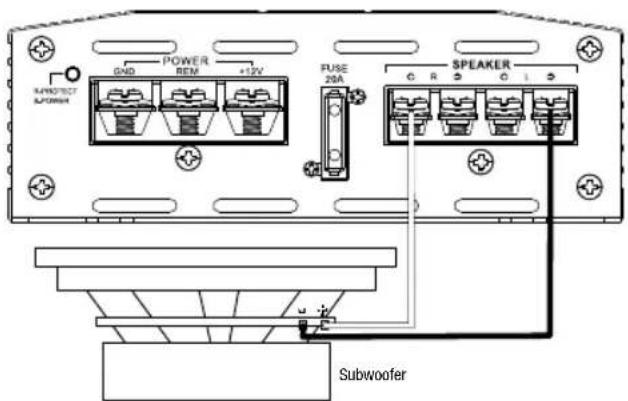

• Zasilanie:Poprowadzić przewód zasilania złącza wejściowego +12V do dodatniego bieguna akumulatora pojazdu. Wsunąć nieosłonięty przewód do złącza we wzmacniaczu i docisnąć wkręt ustalający za pomocą śrubokręta z końcówką krzyżową. oPraca w trybie zmostkowanym:Podłączyć przewód dodatni od pojedynczego głośnika lub subwoofera do zacisku R+, a przewód ujemny od głośnika lub subwoofera do zacisku L-. 18" (46cm)

Prawy głośnik Lewy głośnikStage A6004 i A9004

• Głośniki Stage A6004 i A9004 mają zaciski Channel 1 +/-, Channel 2 +/-, Channel 3 +/-, i Channel 4 +/-.

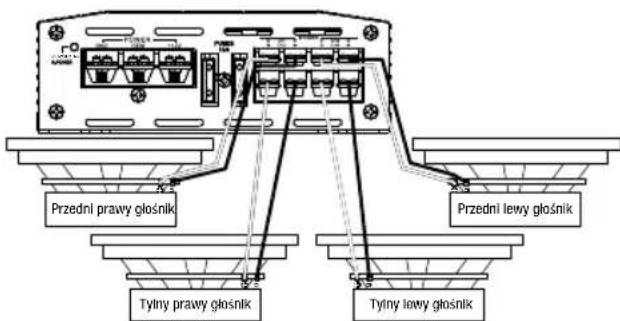

• 4 kanały:Podłączyć przedni lewy głośnik do tylnych zacisków Channel 1 + i -, a przedni prawy głośnik do tylnych zacisków Channel 2 + i - Channel -. Podłączyć tylny lewy głośnik do tylnych zacisków Channel 3 + i -, a tylny prawy głośnik do tylnych zacisków Channel 4 + i - Channel -.

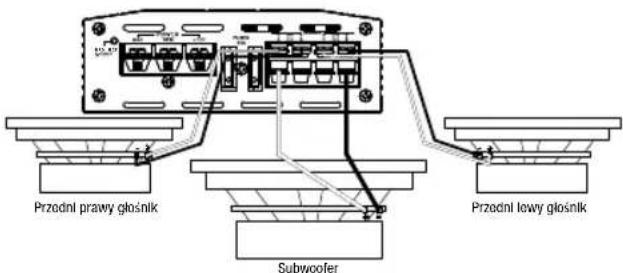

• 3 kanały:Podłączyć głośniki stereo do zacisków Channel 1 i Channel 2, jak opisano powyżej. Podłączyć przewód dodatni (+) pojedynczego głośnika do zacisku Channel 3+, a przewód ujemny (-) do zacisku Channel 4 -.

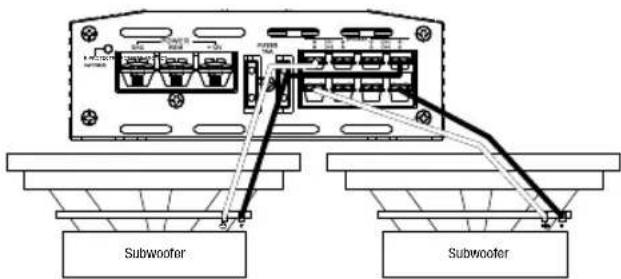

• 2 kanały (tryb zmostkowany):Podłączyć przewód dodatni (+) pojedynczego głośnika do zacisku Channel 1+, a przewód ujemny (-) do zacisku Channel 2 -. Podłączyć przewód dodatni (+) drugiego głośnika do zacisku Channel 3+, a przewód ujemny (-) do zacisku Channel 4 -. Stage A3001

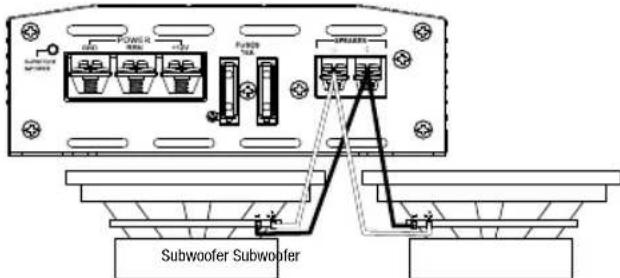

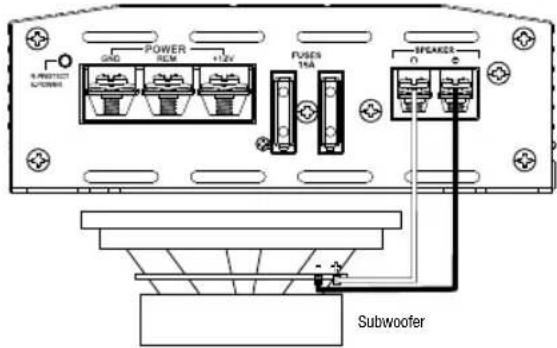

• WzmacniaczStage A3001 ma zaciski (+) i (-). o Aby doprowadzić zasilanie do pojedynczego subwoofera, należy podłączyć przewód dodatni (+) subwoofera do zacisku dodatniego (+), a przewód ujemny (-) subwoofera do zacisku ujemnego (-). o Aby doprowadzić zasilanie do dwóch subwooferów równolegle, należy podłączyć przewody dodatni (+) i ujemny (-) pojedynczego subwoofera do dodatniego i ujemnego zacisku drugiego subwoofera, a następnie podłączyć przewód dodatni (+) tego subwoofera do zacisku dodatniego (+), a przewód ujemny (-) do zacisku ujemnego (-). UWAGA:Minimalna impedancja głośników w pełnozakresowej konfiguracji stereo z subwooferem wynosi 2 omy. Minimalna impedancja głośników w konfiguracji mostkowej wynosi 4 omy. Wyjścia i wejścia na poziomie liniowym (RCA): Jeśli urządzenie źródłowe posiada wyjścia do przedwzmacniacza, należy je podłączyć do złącza R (A6002 i A3001) lub złączy CH1, CH2, CH3 i CH4(A6004 i A9004) za pomocą przewodów ekranowanych RCA. Wejście audio wysokiego poziomu: Jeśli jednostka główna systemu audio w samochodzie nie jest wyposażona w wyjścia na poziomie liniowym: Należy podłączyć biały, biało-czarny, szary i szaro-czarny przewód z dołączonej wiązki wejścia poziomu wysokiego do przewodów wyjściowych przedniego i/lub tylnego głośnika jednostki głównej systemu audio (końcówki do zagniatania nie dołączone do zestawu), a przewód czarny do uziemienia w podwoziu samochodu. Następnie podłączyć wiązkę przewodów poziomu wysokiego do złącza wejściowego poziomu wysokiego wzmacniacza Stage . Ważne:Niektóre instalowane fabrycznie wzmacniacze systemów audio posiadają filtry elektroniczne, które ograniczają ilość basów wysyłanych do mniejszych głośników systemu. Takie filtrowanie niekorzystnie wpływa na działanie wzmacniacza Stage . Aby uzyskać najlepsze efekty pracy wzmacniacza Stage, należy podłączyć wiązkę przewodów wysokiego poziomu do tych fabrycznych złącz głośnikowychw samochodzie, które są podłączone największych głośników (tych, które mają emitować najwięcej basów). Czułość wejścia (GAIN): Regulatory poziomu wejścia. Należy ich użyć, aby dopasować czułość wejścia wzmacniacza do poziomu wyjścia urządzenia źródłowego. Zob. Ustawienie poziomu wejścia w Rozdziale 3, aby zapoznać się z zalecanym sposobem regulacji. Przełączniki filtra zwrotnicy (X-OVER): Pozwala wybrać filtry zwrotnicy dla systemu (dla wzmacniaczaStage A3001 dostępny jest tylko filtr dolnoprzepustowy).

• LPF: dolnoprzepustowy. To ustawienie należy wybrać w przypadku podłączenia subwoofera(-ów) lub zastosowania filtru dolnoprzepustowego dla osobnego głośnika średniotonowego.

• FULL: pełen zakres. To ustawienie należy wybrać w przypadku podłączenia głośników pełnozakresowych, gdy system audio nie ma subwoofera.

• HPF: górnoprzepustowy. To ustawienie należy wybrać, aby zapobiec odtwarzaniu niskich basów na głośnikach średniotonowych i pełnozakresowych w przypadku używania subwoofera w systemie audio. (Zob. rozdział 3. Ustawienie zwrotnicy.) Regulatory częstotliwości filtrów zwrotnicy (FREQ): Przekręcając pokrętło w lewo, punkt podziału zwrotnicy zostaje obniżony, a w prawo – podwyższony. Ustawienia punktu podziału zwrotnicy zależą od preferencji użytkownika.

Przedni prawy głośnik Tylny prawy głośnik Przedni lewy głośnik Tylny lewy głośnik

Subwoofer Subwoofer Do przewodów głośnika w samochodzie i uziemienia w podwoziu Przedni prawy głośnik Przedni lewy głośnik Subwoofer Subwoofer Subwoofer12

ROZDZIAŁ 3: OPIS FUNKCJI

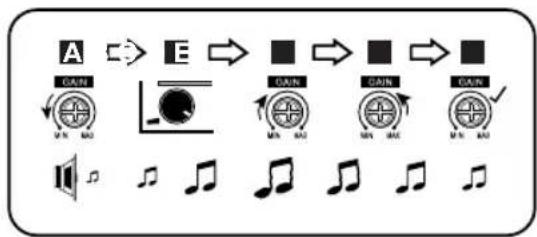

Ustawienie poziomów wejścia: Aby dopasować czułość wejścia wzmacniacza do poziomu wyjścia źródła, zalecamy wykonać następujące kroki: A. Przekręcić oba potencjometry poziomu wejścia w lewo, do położenia MIN (minimum). B. Odtworzyć dynamiczny utwór na urządzeniu źródłowym. Ustawić głośność urządzenia źródłowego na ¾ mocy. C. Obrócićregulator poziomu wejścia przedniego w prawo, w stronę położenia MAX, aż słyszalne będą zakłócenia w muzyce. D. Powoli obracać regulator poziomu wejścia przedniego w lewo, tak aby ponownie uzyskać niezakłócony odbiór muzyki. E. Poziom wejścia dla kanałów przednich jest ustawiony prawidłowo. Należy powtórzyć proces dla kanałów tylnych. Ustawienia zwrotnicy Prawidłowe ustawienie przełącznika filtra zwrotnicy optymalizuje rozkład częstotliwości, zapewniając wydajną pracę głośnika i najlepszą jakość dźwięku. Krok 1:Korzystając z suwaka, należy wybrać filtr dolnoprzepustowy (LPF), pełen zakres (FULL) lub górnoprzepustowy (HPF).

• LPF: dolnoprzepustowy. To ustawienie należy wybrać w przypadku podłączenia subwoofera(-ów) lub zastosowania filtru dolnoprzepustowego dla osobnego głośnika średniotonowego.

• FULL: pełen zakres. To ustawienie należy wybrać w przypadku podłączenia głośników pełnozakresowych, gdy system audio nie ma subwoofera.

• HPF: górnoprzepustowe. To ustawienie należy wybrać, aby zapobiec odtwarzaniu niskich basów na głośnikach średniotonowych i pełnozakresowych w przypadku używania subwoofera w systemie audio. Krok 2: Ustawienia częstotliwości filtra zwrotnicy pozwalają ustawić punkt podziału zwrotnicy dla głośników współosiowych i subwooferów wedle preferencji słuchacza. Przekręcając pokrętło w lewo, punkt podziału zwrotnicy zostaje obniżony, a w prawo – podwyższony.Dokładne ustawienia zwrotnicy dla głośników współosiowych i subwooferów zależą od osobistego upodobania słuchacza.UWAGA: punkt podziału zwrotnicy nie ma wpływu na treści odtwarzane w trybie FULL (pełnozakresowy). WzmacniaczStage A3001pozwala również wybrać środkową częstotliwość wzmocnienia basów, tj. częstotliwość, która zostaje najbardziej wzmocniona. Obrócić regulator FREQ w prawo, aby dostosować środkową częstotliwość. Wybrana częstotliwość zależy od preferencji użytkownika.

ROZDZIAŁ 4: ROZWIĄZYWANIE PROBLEMÓW

PROBLEM: Brak dźwięku, a WSKAŹNIK ZASILANIA jest wyłączony. PRZYCZYNA i ROZWIĄZANIE: Brak napięcia na zaciskach BATT+ i/lub REM lub brak/nieprawidłowe uziemienie. Sprawdzić napięcie na zaciskach wzmacniacza za pomocą miernika uniwersalnego. PROBLEM: Brak dźwięku, a WSKAŹNIK ZABEZPIECZENIA miga co 4 sekundy. PRZYCZYNA i ROZWIĄZANIE: Napięcie stałe na wyjściu wzmacniacza. Wzmacniacz może wymagać serwisowania; należy sprawdzić dołączoną kartę gwarancyjną w celu uzyskania informacji o serwisie technicznym. PROBLEM: Brak dźwięku, a WSKAŹNIK ZABEZPIECZENIA jest włączony. PRZYCZYNA i ROZWIĄZANIE: Wzmacniacz jest przegrzany. Należy upewnić się, że chłodzenie wzmacniacza nie zostało zablokowane. Należy zweryfikować, czy impedancja systemu głośników jest w ustalonych granicach. Przyczyną może również być napięcie wyższe niż 16 V (lub niższe niż 8,5 V) na połączeniu BATT+. Należy sprawdzić układ zasilania pojazdu. PROBLEM: Brak dźwięku, a WSKAŹNIKI ZASILANIA i ZABEZPIECZENIA migają. PRZYCZYNA i ROZWIĄZANIE: Napięcie na połączeniu BATT+ poniżej 9 V. Należy sprawdzić układ zasilania pojazdu. PROBLEM: Zniekształcony dźwięk. PRZYCZYNA i ROZWIĄZANIE: Czułość na wejściu nie została odpowiednio skonfigurowana. Należy sprawdzić ustawienie POZIOMU WEJŚCIA. Należy sprawdzić przewody głośników pod kątem spięć lub przebić. Wzmacniacz lub urządzenie źródłowe mogą być wadliwe. PROBLEM: Zniekształcony dźwięk, a WSKAŹNIK ZABEZPIECZENIA miga. PRZYCZYNA i ROZWIĄZANIE: Spięcie w głośniku lub przewodzie. Należy pojedynczo odłączać głośniki, aby określić, który głośnik/kabel powoduje spięcie, a następnie go naprawić. PROBLEM: Muzyce brakuje dynamiki lub „uderzenia”. PRZYCZYNA i ROZWIĄZANIE: Głośniki nie zostały prawidłowo podłączone. Należy sprawdzić głośniki pod kątem podłączenia zgodnie z biegunowością. PROBLEM: Bezpiecznik wzmacniacza ciągle się przepala. PRZYCZYNA i ROZWIĄZANIE: Przewody zostały podłączone nieprawidłowo lub dochodzi do spięcia. W instrukcji obsługi należy sprawdzić zasady ostrożności i procedurę instalacyjną. Należy sprawdzić połączenie kabli. PROBLEM: Hałasy silnika – gwizdy lub brzęczenie – w głośnikach przy włączonym silniku. PRZYCZYNA i ROZWIĄZANIE: Wzmacniacz wyłapuje hałas alternatora. Należy zmniejszyć czułość na wejściu. Należy przesunąć przewody audio z dala od przewodów zasilania. Należy zainstalować filtr hałasu alternatora na przewodzie zasilania pomiędzy akumulatorem i alternatorem. Należy sprawdzić uziemienie wzmacniacza, ponieważ nieprawidłowe lub luźne uziemienie jest jedną z głównych przyczyn dźwięków zewnętrznych w systemie audio. Wybór fazy subwoofera W przypadku wzmacniaczaStage A3001fazę subwoofera można ustawić na 0° lub 180°. W celu sprawdzenia fazy subwoofera należy odtworzyć utwór z dużą ilością basu i nasłuchiwać, podczas gdy druga osoba powoli przełącza fazę pomiędzy 0° i 180°. Prawidłowe ustawienie to takie, które daje więcej basu. Jeśli nie słychać żadnej różnicy, należy pozostawić przełącznik na 0. © 2018 HARMAN International Industries, Incorporated. All rights reserved. JBL jest znakiem towarowym firmy HARMAN International Industries, Incorporated,zarejestrowanym w Stanach Zjednoczonych i innych krajach. Cechy, parametry i wygladpodlegaja zmianie bez ostrzezenia. HARMAN International Industries, Incorporated 8500 Balboa Boulevard, Northridge, CA 91329 USA www.jbl.com

Stage A6004 Stage A9004 Stage A3001 Moc RMS przy 4 omach Moc RMS przy 2 omach Moc RMS wtrybie mostkowania przy 4 omach Całkowita moc szczytowa Pasmo przenoszenia Maksymalny poziom sygnału wejścia wysokiego poziomu Maksymalna czułość wejścia wysokiego poziomu Maksymalny poziom sygnału wejścia liniowego Model Stage A6002 Stage A6004 Stage A9004 Stage A3001 Maksymalna czułość sygnału wejścia liniowego Stosunek sygnału do szumu sygnału Bluetooth (przy 1 W) THD+ N przy mocy znamionowej (20 Hz – 20 kHz) Obciążalność bezpieczników Wymiary (wysokość x szerokość x głębokość) Masa Napięcie robocze Prąd spoczynkowy Częstotliwość i poziom korektora basów: Ilość basów na wyjściu systemu można zwiększyć za pomocą funkcji korektora basów +12 dB. Obrócić regulator LEVEL (Poziom) w prawo, aby zwiększyć ilość basów na wyjściu.
