ПОСІБНИК КОРИСТУВАЧА EasyControl Adapter BOSCH

uk Інструкція з монтажу та експлуатації - - - - - - - 91

1 Вказівки з техніки безпеки ....91
2 Інформація про виріб....91
3 Захист довкілля/утилізація відходів .....91
4 Монтаж....92
5 Підключення до електромережі ....92
6 Введення в експлуатацію ....92
7 Технічні характеристики .....93
8 Несправності ....93

1 Вказівки з техніки безпеки

• Уникайте температури зовнішнього повітря (→ Таб. 2).
- Уникайте вологості та запилених середовищ.
- Уникайте коротких замикань і пошкоджень виробу.
- Перед початком встановлення вимкніть мережеву напругу теплогенератора.
- Використовуйте лише блок живлення, що постачається в комплекті.
- Очищуйте виріб тільки сухою ганчіркою.
- Неналежне підключення цього виробу може призвести до пошкодження приладу. Саме тому встановлення цього виробу повинен виконувати лише сертифікований фахівець.

2 I H φ o p M a u

Цей виріб забезпечує обмін даними між теплогенератором без функції EMS (система керування енергоспоживанням) і такими приладами:

• системою керування з інтерфейсом EMS,
• функціональним модулем.

Цей виріб перетворює такі протоколи на EMS і навпаки:

• iRT (інтелектуальний кімнатний термостат) для UBA версії 3.7,
• OpenTherm®, версія 4.0,
• безпотенцийний контакт ввімкнення/вимкнення.
  → www.bosch-easycontrol.com/checktool.

Під час перетворення функціональні можливості можуть бути втрачені.

Цей виріб можна також використовувати для того, щоб:

- підвищити електричну потужність шини EMS/iRT.

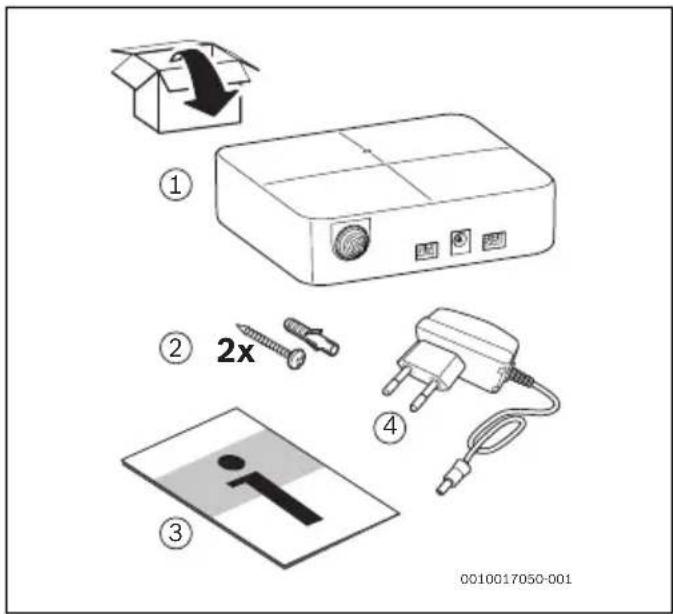

До комплекту постачання входить (→ мал. 1):

[1] Адаптер EasyControl
[2] Гвинт із дюбелем (2х)
[3] Технічна документація
[4] Блок живлення

Цей виріб має такі можливості підключення (→ мал. 2):

[1] Терморегулятор 1)
[2] Функціональний модуль
[3] Мережева напруга
[4] Блок живлення
[5] Адаптер EasyControl
[6] Безпотенцийний контакт
[7] Функціональний модуль
[8] Інші прилади
[9] EMS, iRT, шина OpenTherm або реле
[10] Теплогенератор

На цей виріб поширюється гарантійний термін 2 роки.

За конструкцією та робочими характеристиками цей виріб відповідає Європейським директивам, а також додатковим національним вимогам. Відповідність підтверджено маркуванням СЕ. Ви можете вимагати документ про відповідність продукції. Звертайтесь за адресою, що вказана на зворотному боці інструкції.

3 Захист довкілля/утилізація відходів

Захист довкілля є основоположним принципом діяльності групи Bosch. Якість продукції, економічність та екологічність є для нас пріоритетними цілями. Ми

завезпечуємо суворе дограмання закону про захист р довкілля та пов'язаних із ним нормативних актів. Для захисту довкілля використовуються найкращі з точки зору економічних аспектів матеріали та технології.

Упаковка

Під час виготовлення упаковки ми беремо участь у системі утилізації, яка забезпечує повторне використання матеріалів. Усі пакувальні матеріали, які використовуються, екологічно безпечні та придатні для подальшого використання.

1) Адаптер сумісний з інтелектуальними терморегуляторами Bosch i Buderus.

Електричні та електронні старі прилади (без елементів живлення)

Невикористовувані електричні і електронні старі прилади слід збирати окремо і відправляти на екологічно безпечну утилізацію (Директива ЄС про утилізацію електричних та електронних старих приладів).

Використовуйте для утилізації відходів електричних та електронних старих приладів, системи збору та повернення в конкретних країнах.

4 М о н т а ж

Для монтажу цього виробу діють такі мінімальні вимоги:

• 2 - жильний кабель кабель повинен бути придатний для використання з адаптером EasyControl.

▶ Перед встановленням перевірте, чи можливе спільне використання терморегулятора, адаптера EasyControl та теплогенератора.
▶ Переконайтеся, що довжина кабелю між адаптером EasyControl та теплогенератором не перевищує 3 метри, оскільки кабель даних більшої довжини може призводити до виникнення несправностей.
▶ Відкрийте корпус адаптера EasyControl (→ мал. 3).
▶ Розмітьте отвори, зазначаючи відстань до середньої точки поздовжніх отворів.
Змонтуйте виріб за допомогою гвинтів і дюбелів із комплекту постачання.
▶ Затягніть обидва гвинти від руки.

5 Підключення до електромережі

Інструкція з монтажу та технічного обслуговування теплогенератора містить додаткову інформацію щодо підключення терморегулятора.

Підключення терморегулятора та теплогенератора

Полярність клем «терморегулятора» і «теплогенератора» довільна.

▶ Вийміть мережевий штекер теплогенератора з розетки.
▶ В і д'єднайте терморегулятор.
▶ Розріжте навпіл 2-жильний кабель між теплогенератором і терморегулятором.
▶ Частину 2-жильного кабелю, що веде до теплогенератора, підключіть до клем «теплогенератора»
D Частину 2-жильного кабелю, що веде до терморегулятора, підключіть до клем «терморегулятора»

Підключення шини

Шину підключають таким чином (→ мал. 4):

[1] Цоколь
[2] Терморегулятор або модуль(-i) EMS
[3] Адаптер EasyControl
[4] Теплогенератор
[5] 2-жильний кабель теплогенератора
[6] Блок живлення
[7] 2-жильний кабель терморегулятора

Через безпотенцийний контакт можна підключити реле (→ мал. 5):

[1] Нормально розімкнутий контакт (NO)
Д[2]Нормально замкнулия контакр (NC)
[3] Спільний контакт (COM)

Стандартне підключення: COM-NO. За потреби в теплі контакт NO замикається.

Закрийте корпус адаптера EasyControl (→ мал. 6).
▶ Вставте штекер блока живлення в адаптер EasyControl.

6 Введення в експлуатацію

▶ Підключіть терморегулятор.
▶ Вставте блок живлення в розетку.
▶ Вставте мережевий штекер теплогенератора в розетку.
▶ Увімкніть теплогенератор.

Адаптер EasyControl розпочинає ініціалізацію (→ мал. 7). Під час цього автоматично виконуються кроки з таблиці 1.

LED-індикація Адаптер EasyControl:

1	Б л и м кольором	а... забезервоються струмом і очікує на розпізнавання протоколу.
2	Блимає синім кольором	... виконує розпізнавання протоколу.
3	Постійно світиться синім кольором	... розпізнав підтримуваний протокол і виконує ініціалізацію внутрішньої бази даних.
4	Постійно світиться зеленим кольором	... отримав дані від теплогенератора та терморегулятора.
5	Приглушено світиться зеленим кольором	... в режимі роботи.

Таб. 1 LED-індикація під час ініціалізації

7 Технічні характеристики

Розміри Одиниця	имірювання	Значення
Електроживлення В	пост. струму	20
Номінальне споживання електроенергії	Вт < 2 , 5
Габарити(ширина х висота х глибина)	мм 134 ×	115 ×37
Маса г 230
Допустима температура оточення	°C 0 - 50
Допустима температура зберігання	°C 0 - 60
Допустима відносна вологість повітря	% 10 - 90
Ступінь захисту IP20

Таб. 2 Технічні характеристики, модуль

Розміри	Одиниця имірювання	Значення
Навантаження на контакт (мінімальне) при @ 18Впост. струму	МА 10
Навантаження на контакт (максимальне) при 250Взмін. струму	А	5
Поперечний перетин кабелю (максимальний)	мм^2	2,5
Довжина кабелю (максимальна) між адаптером EasyControl і теплогенератором	М	3
Довжина кабелю (максимальна) між адаптером EasyControl і терморегулятором	М	100

Таб. 3 Технічні характеристики, безпотенцийний контакт

LED-індикація	Несправність Усунення
Почергово блимає червоним і синім кольором	Теплогенератор не розпізнано.	► Увімкніть теплогенератор.► Перевірте клеми блока живлення та підключення теплогенератора.► Перевірте 2-жильний кабель.► Див. також Інструкцію з монтажу та технічного обслуговування теплогенератора.
Постійно світиться червоним кольором	Коротке замикання під час з'єднання з терморегулятором.Немає зв'язку з теплогенератором.	Теплогенератор вимкнений:► Увімкніть теплогенератор.► Перевірте з'єднання.Теплогенератор увімкнений:► Вийміть блок живлення адаптера EasyControl з розетки, зачекайте щонайменше 10 секунд і вставте знову.
Постійно світиться синім кольором	Немає зв'язку з терморегулятором.	► Увімкніть теплогенератор.► Перевірте клеми блоку живлення та терморегулятора.► Перевірте 2-жильний кабель до терморегулятора.
Вимкнена	Відсутнє електроживлення.	► Підключіть електроживлення до адаптера EasyControl.► Замініть блок живлення.

Таб. 4 Несправності
