| Тип продукту | Багатофункціональний осцилюючий інструмент |
| Бренд | Fein |
| Модель | Multimaster MM 700 1.7 Q Basic |
| Споживана потужність | 700 Вт |
| Кут осциляції | 1,7° |
| Швидкість без навантаження (регульована) | 11 000 – 20 500 коливань/хв |
| Вага згідно EPTA | 1,5 кг |
| Живлення | Мережевий кабель, 230 В, 50/60 Гц |
| Подвійна ізоляція | Так |
| Кріплення аксесуара | Система QuickIN (затискний важіль) |
| Орієнтація інструменту | Кроком 30° |
| Основні функції | Різання, шліфування, зіскоблювання, різання клейових швів, різання листового металу |
| Специфічне застосування | Демонтаж склопакетів, кузовні роботи, шліфування кузова |
| Шліфувальна плита | Великий та малий трикутник, абразивні листи, які можна переставляти на 120° |
| Рівень звукового тиску LpA | 82 дБ(А) (K=3 дБ) |
| Рівень звукової потужності LwA | 93 дБ(А) (K=3 дБ) |
| Вібрація (типове значення) | < 7 м/с² (клас VC2) |
| Обслуговування | Продувати вентиляційні отвори сухим стисненим повітрям |
| Запасні частини | Аксесуари, кріпильний елемент (замінні користувачем) |
| Гарантія | Законна гарантія + гарантія виробника Fein |
Часті запитання - Multimaster MM 700 1.7 Q Basic Fein
Питання користувачів про Multimaster MM 700 1.7 Q Basic Fein
0 питання про цей пристрій. Дайте відповідь на ті, що знаєте, або поставте власне.
Поставити нове питання про цей пристрій
Завантажте інструкції для вашого Багатофункціональні інструменти у форматі PDF безкоштовно! Знайдіть свій посібник Multimaster MM 700 1.7 Q Basic - Fein і поверніть собі контроль над електронним пристроєм. На цій сторінці опубліковані всі документи, необхідні для використання вашого пристрою. Multimaster MM 700 1.7 Q Basic бренду Fein.

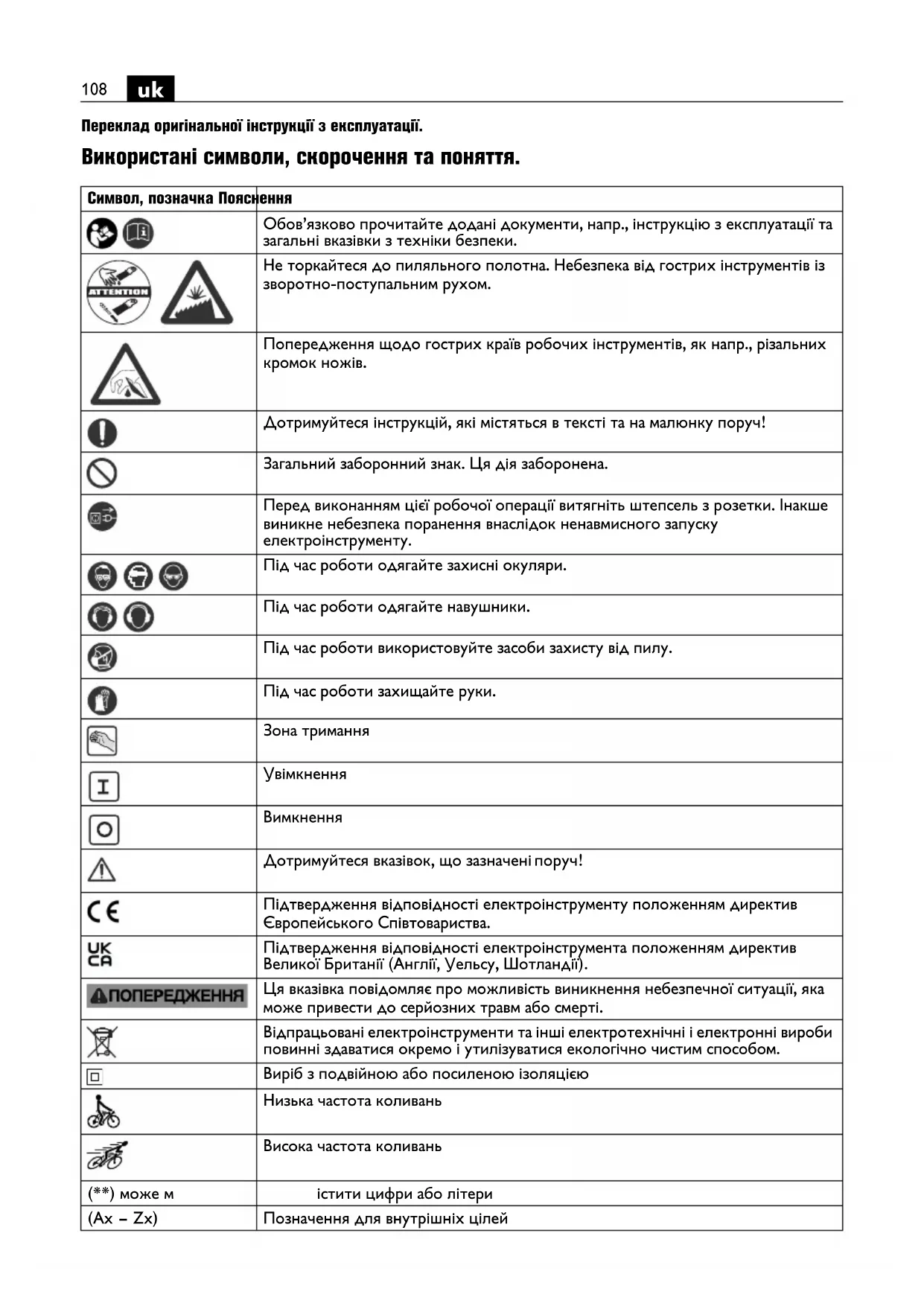

ПОСІБНИК КОРИСТУВАЧА Multimaster MM 700 1.7 Q Basic Fein
Переклад оригінальної інструкції з експлуатації.
Використані символи, скорочення та поняття.
| Символ, позначка Пояснення | |
 | Обов'язково прочитайте додані документи, напр., інструкцію з експлуатації та загальні вказівки з техніки безпеки. |
  | Не торкайтеся до пиляльного полотна. Небезпека від гострих інструментів із зворотно-поступальним рухом. |
 | Попередження щодо гострих країв робочих інструментів, як напр., різальних кромок ножів. |
 | Дотримуйтеся інструкцій, які містяться в тексті та на малюнку поруч! |
 | Загальний заборонний знак. Ця дія заборонена. |
 | Перед виконанням цієї робочої операції витягніть штепсель з розетки. Інакше виникне небезпека поранення внаслідок ненавмисного запуску електроінструменту. |
 |  |  | Під час роботи одягайте захисні окуляри. |
  | Під час роботи одягайте навушники. |
 | Під час роботи використовуйте засоби захисту від пилу. |
 | Під час роботи захищайте руки. |
 | Зона тримання |
 | Увімкнення |
 | Вимкнення |
 | Дотримуйтеся вказівок, що зазначені поруч! |
 | Підтверждження відповідності електроінструменту положенням директив Європейського Співтовариства. |
 | Підтверждження відповідності електроінструмента положенням директив Великої Британії (Англії, Уельсу, Шотландії). |
 | Ця вказівка повідомляє про можливість виникнення небезпечної ситуації, яка може привести до серйозних травм або смерті. |
 | Відпрацьовані електроінструменти та інші електротехнічні і електронні вироби повинні здаватися окремо і утилізуватися екологічно чистим способом. |
 | Виріб з подвійною або посиленою ізоляцією |
 | Низька частота коливань |
 | Висока частота коливань |
| (**) може м | істити цифри або літери |
| (Ax - Zx) | Позначення для внутрішніх цілей |
| Позначка Міжнародна одиниця | Національна одиниця | Пояснення | |
| P_1 | W Вт Споживча потужність | ||
| P_2 | W | В | т Корисна потужність |
| UV | В | Розрахункова напруга | |
| f | Hz | Гц | Частота |
| n_S | /min, min ^-1 , rpm, r/min | /хвил. Розрахункова | частота коливань |
| ° | ° | Кут коливань | |
| kg | кг | Вага відповідно до EPTA-Procedure 01 | |
| L_pA | dB | дБ | Рівень звукового тиску |
| L_wA | dB | дБ | Рівень звукової потужності |
| L_pCpeak | dB | дБ | Піковий рівень звукового тиску |
| K... | Похибка | ||
| a | m/s ^2 | m/c ^2 | Вібрація у відповідності до EN 62841 (сума векторів трьох напрямків) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | м, с, кг, А, мм, В, Вт, Гц, Н, °C, дБ, хвил., м/c ^2 | Основні та похідні одиниці Міжнародної системи одиниць SI. | |
Для Вашої безпеки.
ПОПЕРЕДЖЕННЯ
Прочитайте всі правила з техніки безпеки і вказівки.
Невиконання правил з техніки безпеки і вказівок може призводити до удару електричним струмом, пожежі та/або важких травм.
Зберігайте всі правила з техніки безпеки і вказівки на майбутнє.
Не застосовуйте цей електроінструмент, не прочитавши уважно та не зрозумівши дану інструкцію з експлуатації та додані «Загальні
вказівки з техніки безпеки» (номер документа 3 41 30 465 06 0). Зберігайте названі документи для подальшого використання та додавайте їх до електроінструменту при його передачі в користування або при продажу.
Зважайте також на чинні національні приписи з охорони праці.
Призначення електроінструменту:
Ручний осцилюючий інструмент для використання без подачі води з допущеними фірмою FEIN змінними робочими інструментами та приладдям в захищених від атмосферних впливів умовах.
- для різання валика поліуретанового клею при знімання скла з легкових і вантажних автомобілів та автобусів
– для розпилювання деталей кузова з металевих листів та для видалення матеріалів для антикорозійного захисту днищ кузовів - для шліфування деталей кузова
Цей електроінструмент не призначений для розпилювання деревини та подібних матеріалів. Будь ласка, використовуйте для цього, напр., FEIN MM 700 MAX.
Цей електроприлад придатний для експлуатації від генераторів змінного струму із достатньою потужністю, що відповідають нормі ISO 8528, клас виконання G2. Ця норма не виконується, зокрема, якщо так званий коефіцієнт гармонік перевищує 10 %. У разі сумнівів поцікавтеся інформацією про генератор, який Ви застосовуєте.
Специфічні вказівки з техніки безпеки.
При роботах, коли робочий інструмент може зачепити заховану електропроводку або власний шнур живлення, тримайте електроінструмент за ізольовані рукоятки. Зачеплення проводки, що знаходиться під напругою, може заряджувати також і металеві частини електроінструмента та призводити до удару електричним струмом.
Застосовуйте затискачі або інші практичні засоби для кріплення та підпирання заготовки на стабільній поверхні. Якщо Ви притримуєте заготовку лише рукою або своїм тілом, вона знаходиться в нестійкому положенні, що може призвести до втрати контролю.
Не використовуйте приладдя, яке не було сконструйоване виробником електроінструменту саме для даного електроінструменту або на застосування якого немає дозволу виробника. Сама лише можливість закріплення приладдя на Вашому електроінструменті не є гарантією його безпечної експлуатації.
Беріться за електроінструмент так, щоб Ваше тіло ніколи не доторкалося до робочого інструменту, особливо коли Ви працюєте з робочими інструментами, напр., з пиляльними дисками або різальними інструментами, які направлені до рукоятки. Доторкання до гострих різальних кромок або країв може призвести до поранень.
Вдягайте особисте захисне спорядження. В залежності від виду робіт використовуйте захисну маску, захист для очей або захисні окуляри. За необхідністю вдягайте респіратор, навушники, захисні рукавиці або спеціальний фартух, щоб захистити себе від невеличких частинок, що утворю- ються під час шліфування, та частинок матеріалу.
Очі повинні бути захищені від відлетілих чужорідних тіл, що утворюються при різних видах робіт. Респіратор або маска повинні відфільтровувати пил, що утворюється під час роботи. При тривалій роботі при гучному шумі можна втратити слух.
Не направляйте електроінструмент на себе, інших осіб або тварин. Це несе в собі небезпеку поранення гострими або гарячими робочими інструментами.
Забороняється закріплювати на електроінструменті таблички та позначки за допомогою гвинтів або заклепок. Пошкоджена ізоляція не захищає від ураження електричним струмом.
Регулярно очищайте вентиляційні щілини електроінструменту неметалевими інструментами.
Вентилятор двигуна затягує пил в корпус. Сильне накопичення металевого пилу може призвести до електричної небезпеки.
Перед увімкненням інструменту перевірте шнур живлення та штепсель на предмет пошкоджень.
Рекомендація: Завжди підключайте електроприлад до пристрою захисного вимкнення із номінальним струмом спрацювання 30 мА або менше.
Поводження з небезпечним пилом
Під час робіт із зніманням матеріалу з використанням даного інструменту утворюється пил, що може бути небезпечним. Контакт з деякими видами пилу або вдихання деяких видів пилу, як напр., пилу від азбесту та матеріалів, що містять азбест, лакофарбових покриттів, що містять свинець, металу, деяких видів деревини, мінералів, кам'яних матеріалів із вмістом силікатів, розчинників фарб, засобів захисту деревини, засобів захисту суден від обростання, може викликати у людей алергічні реакції та/або стати причиною захворювань дихальних шляхів, раку, а також негативно позначитися на репродуктивності. Ступінь ризику при вдиханні пилу залежить від експозиційної дози. Використовуйте пиловідсмоктувальний пристрій, що відповідає даному виду пилу, особисте захисне спорядження та добре провітрюйте робоче місце. Доручайте обробку матеріалу, що містить азбест, лише фахівцям.
Деревний пил та пил легких металів, гарячі суміші абразивного пилу і хімічних речовин можуть за несприятливих умов самозайматися або стати причиною вибуху. Уникайте розлітання іскор в напрямку ємності для пилу, перегрівання електроприладу і матеріалу, що шліфується, своєчасно спорожнюйте ємність для пилу, дотримуйтеся вказівок виробника матеріалу та чинних у Вашій країні приписів щодо обробки матеріалу.
Вібрація руки
Зазначений в цих вказівках рівень вібрації вимірювався за процедурою, визначеною в EN 62841; нею можна користуватися для порівняння приладів. Цією цифрою можна користуватися також і для попередньої оцінки вібраційного навантаження. Зазначений рівень вібрації стосується головних робіт, на які розрахований електроінструмент. Однак при застосуванні електроінструменту для інших робіт, роботі з іншими робочими інструментами або при недостатньому технічному обслуговуванні рівень вібрації може бути іншим. Це може значно збільшити вібраційне навантаження протягом всього часу роботи. Для точної оцінки вібраційного навантаження треба ураховувати також і інтервали, коли прилад вимкнутий або коли він хоч і увімкнутий, але не використовується. Це може значно зменшити вібраційне навантаження протягом всього часу роботи. Визначте додаткові заходи безпеки для захисту від вібрації працюючого з інструментом, як напр.: технічне обслуговування електроінструменту і робочих інструментів, тримання рук у теплі, організація робочих процесів.
Значення вібрації
| Вібрація | a |
| Класифікація робочих інструментів FEIN по класу вібрації | Зважене прискорення* |
| VC0 | < 2,5 м/с^2 |
| VC1 | < 5 м/с^2 |
| VC2 | < 7 м/с^2 |
| VC3 | < 10 м/с^2 |
| VC4 | < 15 м/с^2 |
| VC5 | < 30 м/с^2 |
| Ka | 1,5 м/с^2 |
| * Ці значення зазначені для одного робочого циклу, який охоплює роботу на холостому ходу та роботу при повному навантаженні при однаковій тривалості роботи. Клас вібрації, що відповідає даному електроінструменту, зазначений в доданому аркуші 3 4 1 3 0 4 5 1 0 6 0 . | |
Вказівки з експлуатації.
Заміна робочого інструмента.
Не використовуйте приладдя, яке не передбачене і не рекомендоване фірмою FEIN спеціально для цього електроінструменту. Використання іншого приладдя, що відрізняється від оригінального приладдя фірми FEIN, призводить до перегрівання та пошкодження електроінструменту.
Під час заміни робочого інструмента із гострими краями використовуйте кришку 3 21 74 011 00 0 для захисту рук від поранень.
MM 700-1.7Q (**):
Міцно вдавіть кріпильний елемент до упору. Потім закрийте затискний важіль.
Не вмикайте електроінструмент з відкритим затискним важелем. Інакше можлива небезпека затиснення кистей та пальців рук.
Не перенавантажуйте електроінструмент. При перевантаженні збільшується вібрація на корпусі електроінструмента і електроінструмент може дуже сильно нагріватися. Існує небезпека травм.
Подальші вказівки з експлуатації.
MM 700-1.7Q (**) :
Не повертайте затискний важіль, якщо електроінструмент працює. Інакше існує небезпека поранення.
MM 700-1.7 (**)/MM 700-1.7Q (**):
Приставляйте електроприлад до оброблюваної деталі лише увімкнутим.
Перед кожним використанням нагострюйте використані та нові ножі точильним каменем.
Ознакомю зношення ножів є значне підвищення необхідної сили подачі при повільному просуванні роботи.
Робочий інструмент можна установлювати в різних робочих положеннях з інтервалом у 30°, завдяки чому забезпечується максимальна зручність роботи.
Підводьте прямий, зігнутий або вигнутий ніж під прямим кутом до віконного фланця, див. стор. 14– 15, ніж А – D.
При роботі з ножами U-образної форми звертайте увагу на те, щоб різальна кромка ножа проходила паралельно до віконного скла транспортного засобу, див. стор. 15, ніж E – F.
Скребачка слугує для відскрібання решток клею з віконного фланця або шибки. Перед новим склеюванням віконного скла транспортного засобу зріжте валик клею на висоту прибл. 2 мм, див. стор. 15, ніж G.
Вказівки щодо шліфування.
Коротко притисніть з силою електроінструмент шліфувальною шкуркою до рівної поверхні і коротко увімкніть електроінструмент. Це покращує зчеплення і запобігає завчасному зношенню.
Якщо зносився лише кінчик шліфувальної шкірки, шліфувальну шкурку можна зняти і знову надіти з поворотом на 120°.
Працюйте всією поверхнею шліфувальної плити, а не одним лише її кінчиком.
У разі шліфування невеликими трикутними шліфувальними плитами встановлюйте високу частоту коливань (електроніка, ступінь 4 – 6), у разі роботи з круглою шліфувальною тарілкою і великою трикутною плитою встановлюйте середню частоту коливань (електроніка, макс. ступінь 4).
Шліфуйте з постійним, легким натискуванням на шліфувальну плиту. Занадто сильне натискування не збільшує продуктивність шліфування, а лише призводить до більш швидкого зношення шліфувальної шкурки.
Вказівки щодо розпилювання деталей кузова з металевих листів.
Встановлюйте високу частоту коливань.
Пиляльний диск можна зняти і поставити іншим боком для забезпечення його рівномірного зношення.
Вказівки щодо шабрування.
Встановлюйте середню або високу частоту коливань.
Ремонт та сервісні послуги.
В екстремальних умовах застосування для обробки металів усередині електроінструменту може осідати
електропровідний пил. Захисна ізоляція електроінструменту може пошкодитися.
Продувайте часто внутрішні частини інструменту через вентиляційні щілини сухим та нежирним стисненим повітрям та під'єднуйте пристрій захисного вимкнення.
У разі обробки матеріалів, які містять гіпс, пил може осідати всередині корпусу електроінструмента і на перемикальних елементах і при поєднанні з вологістю в повітрі твердіти. Це може призвести до псування перемикального механізму. Часто продувайте внутрішні частини інструмента крізь вентиляційні отвори і продувайте перемикальні елементи сухим стисненим повітрям, яке не містить мастило.
Вироби, які контактували з азбестом, не можна віддавати в ремонт. Утилізуйте забруднені азбестом вироби відповідно до чинних національних приписів стосовно утилізації відходів, що містять азбест.
У разі пошкодження мережного шнура електроінструмента шнур повинен замінити виробник або його представник.
Актуальний перелік запчастин до цього електроінструменту Ви знайдете в Інтернеті за адресою: www.fein.com.
Використовуйте лише оригінальні запасні частини.
За необхідністю Ви можете самостійно замінити наступні деталі:
Змінний робочий інструмент, кріпильний елемент (MM 700-1.7Q (**))
Гарантія.
Гарантія на виріб надається відповідно до законодавчих правил країни збуту. Крім цього, фірма FEIN надає заводську гарантію відповідно до гарантійного талона виробника.
Можливо, що в обсяг поставки Вашого електроінструменту входить не все описане або зображене в даній інструкції з експлуатації приладдя.
Заява про відповідність.
Декларація СЕ діє лише для країн Європейського союзу та EFTA (Європейської асоціації вільної торгівлі) і лише для виробів, призначених для ринку ЄС або EFTA. Після запуску виробу в обіг на ринку ЄС знак UKCA втрачає чинність.
Декларація UKCA діє лише для ринку Великої Британії (Англії, Уельсу і Шотландії) і лише для виробів, призначених для ринку Великої Британії. Після запуску виробу на ринку Великої Британії знак СЕ втрачає чинність.
Фірма FEIN заявляє під свою особисту відпові дальність, що цей виріб відповідає чинним приписам, викладеним на останній сторінці цієї інструкції з експлуатації.
Технічна документація:
C. & E. Fein GmbH
Hans-Fein-Straße 81
73529 Schwäbisch Gmünd-Bargau, Germany
Захист навколишнього середовища, утилізація.
Упаковку, відпрацьовані електроінструменти та приладдя потрібно утилізувати екологічно чистим способом.
