| Typ výrobku | Oscilační multifunkční nástroj |
| Značka | Fein |
| Model | Multimaster MM 700 1.7 Q Basic |
| Příkon | 700 W |
| Úhel kmitu | 1,7° |
| Otáčky naprázdno (nastavitelné) | 11 000 – 20 500 osc/min |
| Hmotnost podle EPTA | 1,5 kg |
| Napájení | Síťový kabel, 230 V, 50/60 Hz |
| Dvojitá izolace | Ano |
| Upevnění příslušenství | Systém QuickIN (upínací páka) |
| Orientace nástroje | Po 30° |
| Hlavní funkce | Řezání, broušení, škrábání, řezání lepených spojů, řezání plechů |
| Specifické aplikace | Demontáž zasklení, karoserie, broušení karoserie |
| Brusná deska | Velký a malý trojúhelník, brusné listy přestavitelné o 120° |
| Hladina akustického tlaku LpA | 82 dB(A) (K=3 dB) |
| Hladina akustického výkonu LwA | 93 dB(A) (K=3 dB) |
| Vibrace (typická hodnota) | < 7 m/s² (třída VC2) |
| Údržba | Vyfoukat větrací otvory suchým stlačeným vzduchem |
| Náhradní díly | Příslušenství, upevňovací prvek (vyměnitelné uživatelem) |
| Záruka | Zákonná záruka + záruka výrobce Fein |
Často kladené otázky - Multimaster MM 700 1.7 Q Basic Fein
Dotazy uživatelů ohledně Multimaster MM 700 1.7 Q Basic Fein
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Multifunkční nářadí ve formátu PDF zdarma! Najděte svůj návod Multimaster MM 700 1.7 Q Basic - Fein a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. Multimaster MM 700 1.7 Q Basic značky Fein.
NÁVOD K OBSLUZE Multimaster MM 700 1.7 Q Basic Fein
Překlad původního návodu k obsluze.
Použité symboly, zkratky a pojmy.
| Symbol, značka Vysvětlení | |||
 | Nezbytně čtěte přiložené dokumenty jako návod k obsluze a všeobecná bezpečnostní upozornění. | ||
  | Nedotýkejte se pilového listu. Nebezpečí dané sem a tam se pohybujícími ostrými nasazovacími nástroji. | ||
 | Varování před ostrými hranami nasazovacích nástrojů, jako např. ostří řezacích nožů. | ||
 | Uposlechněte pokynů ve vedle stojícím textu nebo grafice! | ||
 | Všeobecná značka zákazu. Toto počínání je zakázané. | ||
 | Před tímto pracovním krokem vytáhněte sítovou zástrčku ze síťové zásuvky. Jinak existuje nebezpečí poranění díky neúmyslnému rozběhu elektronářadí. | ||
   | Při práci použijte ochranu očí. | ||
  | Při práci použijte ochranu sluchu. | ||
| [Z56S] | Při práci použijte ochranu proti prachu. | ||
 | Při práci použijte ochranu rukou. | ||
 | Oblast uchopení | ||
 | Zapnutí | ||
 | Vypnutí | ||
 | Dbejte upozornění ve vedlejším textu! | ||
 | Potvrzuje shodu elektronářadí se směrnicemi evropského společenství. | ||
 | Potvrzuje shodu elektronářadí se směrnicemi Velké Británie (Anglie, Wales, Skotsko). | ||
 | Toto upozornění ukazuje možnou nebezpečnou situaci, která může vést k vážným poraněním nebo smrti. | ||
 | Vyřazené elektronářadí a další elektrotechnické a elektrické výrobky rozebrané shromážděte a dodejte k opětovnému zhodnocení nepoškozujícímu životní prostředí. | ||
 | Výrobek s dvojitou nebo zesílenou izolací | ||
 | Malý počet kmitů | ||
| [CBXH] | Velký počet kmitů | ||
| (**) může obsahovat číslíce nebo písmena | |||
| (Ax - Zx) Označení pro interní účely | |||
| Značka Jednotka mezinárodní Jednotka národní Vysvětlení | |||
| P_1 | W | W | P rí í |
| P_2 | W | W | V y k |
| UV V Jmenovité napětí | |||
| fHz Hz Frekvence | |||
| n_S | /min, min ^-1 , rpm,r/min | /min Jmenovité napětí | |
| ° | ° | Úhel oscilace | |
| kg | kg | Hmotnost podle EPTA-Procedure 01 | |
| L_pA | dB | dB | Hladina akustického tlaku |
| L_wA | dB | dB | Hladina akustického výkonu |
| L_pCpeak | dB | dB | Špičková hladina akustického tlaku |
| K... | Nepřesnost | ||
| a | m/s ^2 | m/s ^2 | Hodnota emise vibrací podle EN 62841(vektorový součet tří os) |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | Základní a odvozené jednotky z mezinárodnísoustavy jednotek SI. | |
Pro Vaši bezpečnost.
⚠️ VAROVÁNÍ
Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování
varovných upozornění a pokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění.
Všechna varovná upozornění a pokyny do budoucna uschovejte.
Toto elektronářadí nepoužívejte, dokud jste si důkladně nepřečetli a zcela neporozuměli tomuto návodu k obsluze a též přiloženým
„Všeobecným bezpečnostním upozorněním“ (číslo spisu 3 41 30 465 06 0). Uchovejte uvedené podklady k pozdějšímu použití a předejte je při zapůjčení nebo prodeji elektronářadí.
Dbejte rovněž příslušných národních ustanovení ochrany při práci.
Určení elektronářadí:
ruční oscilační pila pro nasazení bez přívodu vody v prostředí chráněném před povětrnostními vlivy s firmou FEIN schválenými pracovními nástroji a příslušenstvím.
- k odřezávání polyuretanových pruhů lepidla při vysklívání osobních a nákladních automobilů a autobusů
- k řezání plechů karosérií a odstraňování ochranných materiálů podvozků
- k broušení dílů karoserií
Toto elektronářadí není vhodné pro řezání dřeva a podobných materiálů. K tomu účelu prosím použijte např. FEIN MM 700 MAX.
Toto elektronářadí je zamýšleno i pro používání na generátorech střídavého proudu s dostatečným výkonem, jež vyhovují normě ISO 8528, třída provedení G2. Této normě nevyhovují zejména tehdy, když takzvaný činitel harmonického zkreslení překračuje 10 %. Při pochybnosti se na Vámi používaný generátor informujte.
Speciální bezpečnostní předpisy.
Pokud provádíte práce, u kterých může pracovní nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, držte stroj na izolovaných plochách rukojetí.
Kontakt s elektrickým vedením vedoucím napětí může uvést i kovové díly stroje pod napětí a vést k úderu elektrickým proudem.
Použijte svěrky nebo jiný praktický způsob k zajištění a podepření obrobku na stabilní podložce. Pokud držíte obrobek pouze rukou nebo proti Vašemu tělu, nachází se v nestabilním stavu, který může vést ke ztrátě kontroly.
Nepoužívejte žádné příslušenství, které nebylo speciálně vyvinuto nebo povoleno výrobcem elektronářadí. Bezpečný provoz není dán sám od sebe tím, že příslušenství lícuje na Vaše elektronářadí.
Uchopte elektronářadí tak bezpečně, aby Vaše tělo, zejména při pracech s nasazovacími nástroji jako jsou pilové listy nebo řezné nástroje nasměrovanými do prostoru uchopení, nikdy nepříšlo do styku s nasazovacím nástrojem. Dotek s ostrými břity nebo hranami může vést k poranění.
Noste osobní ochranné vybavení. Podle aplikace použijte ochranu celého obličeje, ochranu očí nebo ochranné brýle. Taktéž adekvátně noste ochrannou masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, jež Vás ochrání před malými částicemi brusiva a materiálu. Oči mají být chráněny
před odletujícími cizími tělísky, jež vznikají při různých aplikacích. Protiprachová maska či respirátor musejí při používání vznikající prach odfiltrovat. Pokud jste dlouho vystaveni silnému hluku, můžete utrpět ztrátu sluchu.
Nesměrujte elektronářadí proti sobě ani jiným osobám či zvířatům. Existuje nebezpečí zranění od ostrých nebo horkých pracovních nástrojů.
Je zakázáno šroubovat nebo nýtovat na elektronářadí štítky nebo značky. Poškozená izolace nenabízí žádnou ochranu proti úderu elektrickým proudem.
Pravidelně čistěte větrací otvory elektronářadí nekovovými nástroji. Ventilátor motoru vtahuje prach do tělesa. To může způsobit při nadměrném nahromadění kovového prachu elektrické ohrožení.
Pred uvedením do provozu zkontrolujte vedení síťové přípojky a síťovou zástrčku na poškození.
Doporučení: elektronářadí provozujte vždy přes proudový chránič (RCD) s jmenovitým svodovým proudem 30 mA či méně.

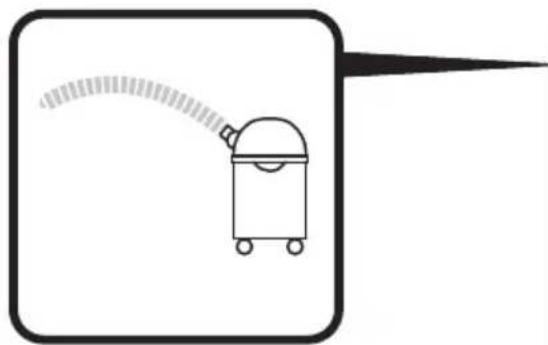

Zacházení s nebezpečným prachem
Při pracovních procesech s úběrem materiálu pomocí tohoto nářadí vzniká prach, který může být škodlivý. Dotyk nebo vdechnutí některého prachu jako např. azbestu a materiálů s obsahem azbestu, olovnatých nátěrů, kovu, některých druhů dřeva, minerálů, částeček křemičitanů z materiálů s obsahem kamene, rozpouštědel barev, prostředků na ochranu dřeva, antivegetativních nátěrů plavidel, může u osob vyvolat alergické reakce a/nebo onemocnění dýchacích cest, rakovinu, poruchy reprodukce. Riziko dané vdechnutím prachu závisí na expozici. Použijte odsávání určené na vznikající prach a též osobní ochranné pomůcky a postarejte se o dobré větrání pracovního místa. Opracovávání materiálů s obsahem azbestu přenechte pouze odborníkům.
Dřevěný prach a prach lehkých kovů, horké směsi z brusného prachu a chemických látek se mohou za nepříznivých podmínek samy vznítit nebo způsobit výbuch. Zabraňte odletu jisker ve směru zásobníku prachu a též přehřátí elektronářadí a broušeného materiálu, nádobu na prach včas vyprazdňujte, dbejte upozornění výrobce materiálů k opracovávání a též ve Vaší zemi platných předpisů pro opracovávané materiály.
Vibrace rukou či paží
V těchto pokynech uvedená úroveň vibrací byla změřena podle měřících metod normovaných v EN 62841 a může být použita pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi.
Uvedená úroveň vibrací reprezentuje hlavní použití elektronářadí. Pokud ovšem bude elektronářadí nasazeno pro jiná použití, s odlišnými nasazovacími nástroji nebo s nedostatečnou údržbou, může se úroveň vibrací lišit. To může zatíženi vibracemi po celou pracovní dobu zřetelně zvýšit.
Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, v nichž je stroj vypnutý nebo sice běží, ale fakticky není nasazen. To může zatíženi
vibracemi po celou pracovní dobu zřetelně zredukovat. Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinkem vibrací jako např.: údržba elektronářadí a nasazovacích nástrojů, udržování teplých rukou, organizace pracovních procesů.
Hodnoty emise vibrací
| Vibrace | a |
| Zařazení nasazovacích nástrojůFEIN podle třídy vibrací | Hodnocené zrychlení* |
| VC0 | < 2,5 m/s^2 |
| VC1 | < 5 m/s^2 |
| VC2 | < 7 m/s^2 |
| VC3 | < 10 m/s^2 |
| VC4 | < 15 m/s^2 |
| VC5 | < 30 m/s^2 |
| Ka | 1,5 m/s^2 |
| * Tyto hodnoty se opírají o pracovní cyklus, který se skládá z provozu naprázdno a při plném zatížení se stejnou dobou trvání.Třídu vibrate přiřazenou nasazovacímu nástroji převezměte prosím z přiloženého listu 3 41 30 451 06 0. | |
Pokyny k obsluze.
Výměna nástroje.
Nepoužívejte žádné příslušenství, které není firmou FEIN speciálně určeno nebo doporučeno pro toto elektronářadí. Použití příslušenství, jež není originální FEIN, vede k přehřívání elektronářadí a jeho zničení.
Při výměně pracovního nástroje s ostrými řeznými hranami používejte kvůli ochraně před poraněním ruky a paže kryt.
MM 700-1.7Q (**)
Upevňovací prvek pevně vtlacte až na doraz. Potom uzavřete upínací páčku.
Nezapínejte elektronářadí s otevřenou upínací páčkou. Jinak existuje nebezpečí skřípnutí ruky a prstů.
Elektronářadí nepřetěžujte. Přetížením se zvyšují vibrate tělesa elektronářadí a elektronářadí může být velmi horké. Existuje nebezpečí poranění.
Další upozornění k obsluze.
MM 700-1.7Q (**) :
Neovládejte upínací páčku při běžícím stroji. Jinak existuje nebezpečí poranění.
MM 700-1.7 (**)/MM 700-1.7Q (**):
Jen zapnuté elektronářadí vedte proti obrobku.
Použité a též nové nože před každým nasazením naostřete pomocí brousku.
Znakem opotřebených nožů je výrazně stoupající nutná posouvací síla při menším postupu práce.
Nasazovací nástroj je přestavitelný v krocích po 30° a lze jej upevnit v nejvýhodnější pracovní poloze. Vedte rovné, zahnuté nebo zalomené řezací nože pravoúhle k přírubě okna (viz strana 14–15, Nože A - D).
Dbejte u řezacích nožů tvaru U na to, aby můstek řezacího nože byl veden rovnoběžně se sklem automobilu (viz strana 15, Nože E – F).
Škrabka slouží k seříznutí zbytků lepidla na přírubě oknapopř. na skle. Před novým vlepením skla vozidla seřízněte zbylý pruh na výšku ca. 2 mm (viz strana 15, Nože G).
Upozornění k broušení.
Přitlačte elektronářadí brusným listem krátce a silně na rovnou plochu a elektronářadí krátce zapněte. To zajistí dobrou přilnavost brusného listu a zabrání předčasnému opotřebení.
Je-li opotřebovaná pouze jedna špička brusného listu, lze brusný list zase stáhnout a nasadit otočený o 120°. Pracujte celou plochou brusné desky, nikoli pouze špičkou.
Při broušení s malou trojúhelníkovou brusnou deskou zvolte vysokou frekvenci kmitů (elektronika stupeň 4 – 6), při používání kruhového brusného talíře a velké trojúhelníkové brusné desky zvolte střední frekvenci kmitů (elektronika max. stupeň 4).
Bruste za stálého pohybu a s lehkým přítlakem. Příliš silný přítlak nezvýší úběr, brusný list se jen rychleji opotřebí.
Upozornění pro řezání plechů karoserií.
Zvolte vysokou frekvenci kmitů. Kruhové pilové kotouče lze kvůli rovnoměrnému opotřebení uvolnit a upnout přesazené.
Upozornění k zaškrabávání.
Zvolte střední až vysokou frekvenci kmitů.
Údržba a servis.
Při extrémních podmínkách nasazení se může při opracovávní kovů uvnitř elektronářadí usazovat vodivý prach.
Ochranná izolace elektronářadí může být narušena. Často vyfukujte větracími otvory vnitřní prostor elektronářadí pomocí suchého tlakového vzduchu bez oleje a předřadte proudový chránič (Fl). Při opracování materiálů s obsahem sádry se může uvnitř elektronářadí a na spínacím prvku usazovat prach a ve spojení se vzdušnou vlhkostí ztuhnout. To může vést k narušování spínacího mechanizmu. Často vyfukujte vnitřek elektronářadí skrz větrací otvory a spínací prvek pomocí suchého a oleje prostého tlakového vzduchu.
Výrobky, které přišly do styku s azbestem, nesmějí být předány do opravy. Azbestem kontaminované výrobky zlikvidujte podle v dané zemi platných předpisů pro likvidaci odpadů s obsahem azbestu.
Pokud je poškozený připojovací kabel, musí být vyměněn výrobcem nebo jeho obchodním zastoupením.
Aktuální seznam náhradních dílů tohoto elektronářadí naleznete na internetu na www.fein.com.
Používejte pouze originální náhradní díly.
Následující díly můžete, je-li třeba, vyměnit sami: Pracovní nástroj, upevňovací prvek (MM 700-1.7Q (**))
Záruka a ručení.
Záruka na výrobek platí podle zákonných ustanovení země uvedení do provozu. Nad to navíc poskytuje firma FEIN záruku podle prohlášení o záruce výrobce FEIN.
V obsahu dodávky Vašeho elektronářadí může být obsažen i jen jeden díl příslušenství popsaného nebo zobrazeného v tomto návodu k obsluze.
Prohlášení o shodě.
CE prohlášení platí pouze pro země Evropské unie a EFTA (European Free Trade Association) a pouze pro výrobky, které jsou určené pro trh EU nebo EFTA. Po uvedení výrobku do oběhu na trhu EU ztrácí označení UKCA svou platnost.
UKCA prohlášení platí pouze pro britský trh (Anglie, Wales a Skotsko) a pouze pro výrobky, které jsou určené pro britský trh. Po uvedení výrobku do oběhu na britském trhu ztrácí označení CE svou platnost. Firma FEIN prohlašuje ve výhradní zodpovědnosti, že tento výrobek odpovídá příslušným ustanovením uvedeným na poslední straně tohoto návodu k obsluze. Technické podklady u:
C. & E. Fein GmbH
Hans-Fein-Straße 81
73529 Schwäbisch Gmünd-Bargau, Germany
Ochrana životního prostředí, likvidace.
Obaly, vyřazené elektronářadí a příslušenství dodejte k opětovnému zhodnocení nepoškozujícímu životní prostředí.
Pre Vašu bezpečnost.
POZOR
Pravidelne čistite vetracie otvory ručného elektrického náradia pomocou nejakých nekovových nástrojov.
Návod na používanie.
Výmena nástroja.
Zatlačte upevňovací element dobre až na doraz. Potom uzavrite upínaciu páčku.
Oškrabovací nôž slúži na orezanie zvyškov lepidla z obruby okna karosérie resp. z čelného skla motorovéhovozidla. Pred lepením nového skla do motorového vozidla odrežte zvyšnú húseničku lepidla približne na výšku 2 mm (pozri strana 15, Nôž G).
Pokyny pre brúsenie.
Pokyny na rezanie plechu karosérií.
Údržba a autorizované servisné stredisko.
