| 제품 유형 | 진동 멀티 도구 |
| 브랜드 | Fein |
| 모델 | Multimaster MM 700 1.7 Q Basic |
| 소비 전력 | 700 W |
| 진동 각도 | 1,7° |
| 무부하 속도 (조절 가능) | 11 000 – 20 500 osc/min |
| EPTA 기준 무게 | 1,5 kg |
| 전원 | 전원 케이블, 230 V, 50/60 Hz |
| 이중 절연 | 예 |
| 액세서리 고정 방식 | QuickIN 시스템 (클램프 레버) |
| 도구 방향 | 30° 간격 |
| 주요 기능 | 절단, 샌딩, 스크래핑, 접착제 제거, 판금 절단 |
| 특수 용도 | 유리 제거, 차체 작업, 차체 샌딩 |
| 샌딩 패드 | 대형 및 소형 삼각형, 120° 회전 가능 샌딩 시트 |
| 음압 레벨 LpA | 82 dB(A) (K=3 dB) |
| 음향 파워 레벨 LwA | 93 dB(A) (K=3 dB) |
| 진동 (일반 값) | < 7 m/s² (VC2 등급) |
| 유지보수 | 건조한 압축 공기로 통풍구를 불어 청소 |
| 예비 부품 | 액세서리, 고정 부품 (사용자 교체 가능) |
| 보증 | 법적 보증 + Fein 제조사 보증 |
자주 묻는 질문 - Multimaster MM 700 1.7 Q Basic Fein
사용자 질문 Multimaster MM 700 1.7 Q Basic Fein
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 다기능 도구 무료 PDF 형식! 매뉴얼 찾기 Multimaster MM 700 1.7 Q Basic - Fein 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. Multimaster MM 700 1.7 Q Basic 브랜드 Fein.

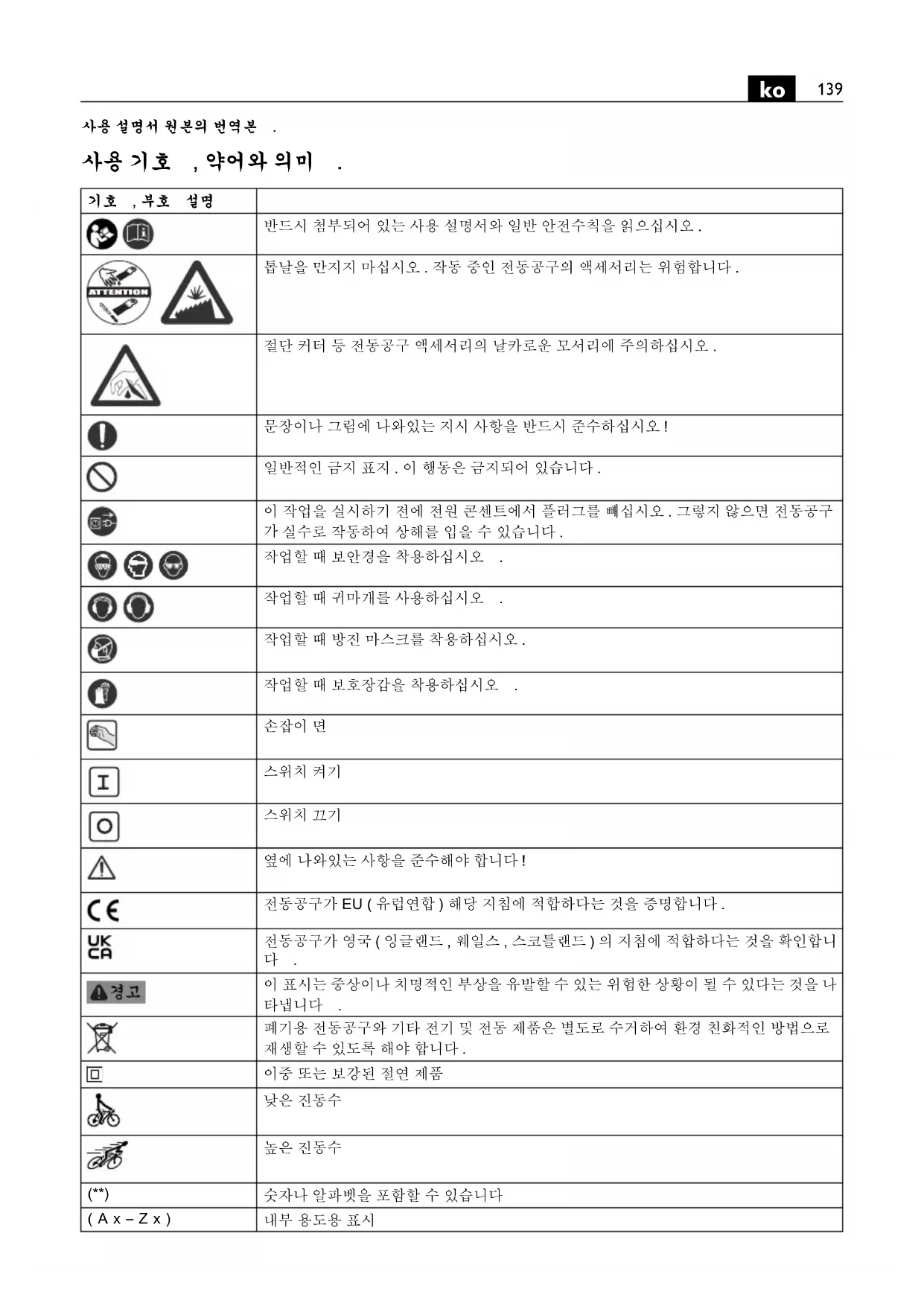

사용 설명서 Multimaster MM 700 1.7 Q Basic Fein
| 기호,부호 설명 | |
 | 반드시 침부되어 있는 사용 설명서와 일반 안전수칙을 읽으십시오. |
  | 톱날을 만지지 마십시오.작동 중인 전동공구의 액세서리는 위험합니다. |
 | 절단 키터 등 진동공구 액세서리의 날카로운 모서리에 주의하십시오. |
 | 문장이나 그림에 나와있는 지시 사항을 반드시 준수하십시오! |
 | 일반적인 금지 표지.이 행동은 금지되어 있습니다. |
 | 이 작업을 실시하기 진에 전원 콘센트에서 플러그를 빼십시오.그렇지 않으면 전동공구가 실수로 작동하여 상해를 입을 수 있습니다. |
   | 작업할 때 보안경을 착용하십시오 . |
  | 작업할 때 귀마개를 사용하십시오 . |
 | 작업할 때 방진 마스크를 착용하십시오. |
 | 작업할 때 보호장갑을 착용하십시오 . |
 | 손잡이 면 |
 | 스위치 켜기 |
 | 스위치 끄기 |
 | 옆에 나와있는 사항을 준수해야 합니다! |
 | 진동공구가 EU(유럽연합) 해당 지침에 적합하다는 것을 증명합니다. |
 | 진동공구가 영국(잉글랜드,웨일스,스코틀랜드)의 지침에 적합하다는 것을 확인합니다 . |
 | 이 표시는 중상이나 치명적인 부상을 유발할 수 있는 위험한 상황이 될 수 있다는 것을 나타냅니다 . |
 | 폐기용 전동공구와 기타 전기 및 전동 제품은 별도로 수거하여 환경 친화적인 방법으로 재생할 수 있도록 해야 합니다. |
| [402E] | 이중 또는 보강된 절연 제품 |
 | 낮은 진동수 |
 | 높은 진동수 |
| (**) | 숫자나 알파벳을 포함할 수 있습니다 |
| (A x - Z x ) | 내부 용도용 표시 |
| 부호 국제 단위 국내 단위 설명 | |||
| P_1 | W | W | 입력 |
| P_2 | W | W | 출력 |
| U | V | V | 정격 진압 |
| f | Hz Hz | 주파수 | |
| n_S | /min, min ^-1 , rpm, r/min /min | /min | 측정 진동치 |
 | ° | ° | 진동 각도 |
| [3KK0] | kg kg | EPTA-Procedure 01에 따른 중량 | |
 | dB dB | 음압 레벨 | |
| [GCK4] | dB dB | 음향 레벨 | |
 | dB dB | 최고 음압 레벨 | |
 | 불확정성 | ||
 | m/s ^2 | m/s ^2 | EN 62841에 따른 진동 방출치 (3 방향의 벡터값) |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min,m/s ^2 | 국제 단위 시스템 SI 의 기본 및 유도 단위 | |
안전 수칙 .
▲경고
모든 안전 수칙과 지시 사항을 상세히 읽고 준 수해야 합니다.안전 수칙과 지시 사항을 지키
지 않으면 화재 위험이 있으며 감진 혹은 중상을 입을 수 있습니다.
추후 참고용으로 모든 안전 수칙과 지시 사항을 잘 보관하십시오.
이 전동공구의 사용 설명서와 첨부된 “일반 안전 수칙” (문서 번호 3 41 30 465 06 0) 을 자세히 읽고
완전히 이해한 후에 기기를 사용하십시오. 나중에 사용할 경우를 위해 위의 자료를 잘 보관하고 전동공구를 인도하거나 매각할 징우 설명서도 함께 전달하십시오.
또한 국내의 해당 작업 안전 규정을 준수하십시오.
전동공구의 사용 분야 :
본 휴대용 오실레이터는 FEIN사가 추천하는 부속품과 액세서리를 부착하여 날씨와 관계 없는 환경에서 물을 사용하지 않고 사용할 수 있습니다.
-승용차,화물차및버스의유리교체시폴리우레탄비드절단작업
-차체 박판 절단작업과 차대 밀바닥 방청 페인트 제거 작업 시
-차체 부품 연마작업 시
본 전동공구는 목재 및 그와 유사한 소재에 절단작업을 하는데 적합하지 않습니다. 이 경우 예를 듣면 FEIN MM 700 MAX 을 사용하십시오.
본 진동공구는 ISO 8528 기준과 기기 등급 G2 에 해당하는 성능이 충분한 AC 발전기에 연결하여 사용할 수도 있습니다. 소위 왜곡율이 10% 를 초과할 징우에는 특히 이 기준에 상응하지 않습니다. 확실치 않으면 사용하시는 발전기에 관해 확인해 보십시오.
특별 안전 수칙
작업할 때 공우로 보이지 않는 전선이나 기기 자체의 코드에 접촉할 위험이 있는 경우 반드시 기기의 절연된 손잡이 면만을 잠으십시오. 전류가 흐르는 전선에 달게 되면 기기의 금속 부위에 전기가 통해 감전이 될 수 있습니다.
고정장치나 다른 실용적인 방법을 사용하여 작업물을 바닥에 안정되게 고정하고 받쳐 주십시오. 작업물을 손이나 몸으로만 잡고 있으면 작업 시 위치가 불안정하게 되어 기기에 대한 통제를 잃을 수 있습니다.
전동공구 제조사가 특별히 개발하거나 허용하지 않은 액세서리를 사용하지 마십시오. 액세서리가 귀하의 전동공구에 맞는다고 해서 안전한 작동을 보장하는 것이 아닙니다.
특히 톈날이나 기타 절단커터를 손잡이 부분으로 향하게 하여 작업할 경우, 이에 닿지 않도록 전동공구를 안전하게 잠으십시오. 날카로운톱날이나 모서리에 집촉하게 되면 상해를 입을 수 있습니다.
작업자는 보호장비를 착용해야 합니다. 작업에 따라 안면 마스크나 보안경을 사용하십시오. 필요한 경우 분진 마스크, 귀마개, 보호장갑을 사용하고 연마로 인한 미세한 소재 분자에 접하게 되는 것을 방지하는 특수 작업용 애프런을 착용하십시오. 다양한 작업을 할 때 공중에 떠다니는 이물질로부터 눈을 보호해야 합니다. 분진 마스크나 호흡 마스크로 기기 사용 시 발생하는 분진을 여과해야 합니다. 작업자가 장기간 강한 소음 환경에서 작업하면 청력을 상실할 수도 있습니다.
전동공구를 작업자 자신이나 다른 사람 혹은 동물에 향하게 하지 마십시오. 날카롭거나 뜨거운 액세서리로 인해 상해를 입을 수 있습니다.
전동공구에 있는 상표나 표지를 나사로 조이거나 리벳을 박으면 안됩니다.절연 상태가 손상되면 감전으로부터 안전하지 못합니다.
정기적으로 전동공구의 환기구를 비금속 공구를 사용하여 닫아 주십시오. 모터의 블로어로 인해 하우징 안으로 민지가 모입니다. 금속성 분진이 지나치게 쌓이면 감전될 위험이 있습니다.
기기를 작동하기 전에 전원 코드와 플러그가 손상되지 않 았는지 확인해 보십시오.
추천: 전동공우를 항상 정격 전류가 30 mA 혹은 그 이하인 누전 차단기 (RCD) 를 연결하여 사용하십시오.
위험한 분진의 취급
이 진동공구를 사용하여 소재를 제거하는 작업을 할 경우 유해한 분진이 발생할 수 있습니다.
식변과 식변을 포함한 소재, 납 성분을 포함한 페인트, 금속, 몇가지 목재 종류, 광물, 석재 함유 소재의 규산염 입자, 도료 용매, 목제 보호제, 선박용 방오 도료 등에서 발생하는 분진에 접촉하거나 이를 호흡하게 되면 작업자나 주변 사람들까지 알레르기 반응 그리고/또는 호흡기 질환, 암 및 생식기 장애가 생길 수 있습니다. 분진을 호흡하게 될 위험은 노출 정도에 따라 좌우됩니다. 발생하는 분진에 적합한 분진 추출장치와 작업자 보호 장비를 사용하고, 작업장 환기가 잘 되도록 하십시오. 아스베스트 성분을 함유한 소재는 반드시 전문가에게 말겨 작업하도록 하십시오.
목재나 경금속에서 발생하는 분진 혹은 연마 시 생기는 분진과 화학성분의 뜨거운 혼합물은 좋지 않은 환경에서 점절로 점화하거나 폭발할 수 있습니다. 분진 처리 용기쪽으로 불꽃이 튜지 않도록 하고, 전농공구와 연마 작업물이 과열되지 않도록 하며, 정기적으로 분진 용기를 비워 주십시오. 작업 소제 제조사의 사용 방법과 작업하려는 소제에 관한 해당 국가의 규정을 준수하십시오.
손과 팔에 가해지는 진동
이 사용 설명서에 나와있는 진동 측정치는 EN 62841 의 규정에 따라 측정한 것이므로 전동공구를 시로 비교하는 데 사용할 수 있습니다. 또한 진동 부하른 측정하는데도 적당합니다.
기재된 진동 측정치는 전동공구의 주요 사용 분야의 경우 입니다. 전동공구를 적당하지 않은 액세서리를 장착하여 사용하거나 제대로 정비하지 않은 상태에서 비정상적으로 사용하면 진동 측정치가 달라질 수 있습니다. 이로 인해 전체 작업 시간의 진동 부하가 훨씬 높아질 수 있습니다.
진동 부하를 징확히 측징하려면 기기의 스위치가 끼져있는 시간과 무부하 상태로 가동하는 시간까지 고려해야 합니다. 그렇게 하민 전체 작업 시간의 진동 부하가 훨씬 낮아집니다.
더붙어 작업자의 안진을 위해 진동 효과가 생기기 전에 추가 안진 수칙을 세우십시오. 예를 들면 진동공구와 액세 시리를 정비하고, 손을 따뜻하게 하며 작업 순시를 정하십시오.
진동 방출치
| 진동 | a |
| 진동 등급에 따른 FEIN 액세서리의 분류 | 평가된 가속도* |
| VC0 | < 2.5 m/s^2 |
| VC1 | < 5 m/s^2 |
| VC2 | < 7 m/s^2 |
| VC3 | < 10 m/s^2 |
| VC4 | < 15 m/s^2 |
| VC5 | < 30 m/s^2 |
| k | 1.5 m/s^2 |
| *이 수치는 동일한 기간 동안 무부하 상태와 부하 상태에서 실시한 작업 주기에 의한 것입니다.액세서리에 해당하는 진동 등급은 침부된 데이터 자료34130451060를 참고하십시오. | |
사용 방법
액세서리의 교환
반드시 FEIN 사가 지정한 정품 액세서리만을 사용하십시오 . FEIN 정품이 아닌 액세서리를 사용하면 전동공구가 과열되어 파괴될 수 있습니다 .
날카로운 절단면이 있는 액세서리를 교환하려면 손과 팔의 부상을 예방하기 위해 커버 32174011000를 사용하십시오.
MM 700-1.7Q (**) :
고정장치를 쓀까지 세계 누르십시오. 그리고 나서 고정 레버를 잠그십시오.
고정 레버가 열린 상태에서 전동공주의 스위치를 쳐지 마십시오.그렇지 않으면 손과 손가락이 놀리거나 타박상을 입을 위험이 있습니다.
전동공구가 과부하 되지 않도록 하십시오. 과부하 상태가 되면 전동공구 하우징의 진동이 심해져 전동 공구가 매우 뜨거워질 수 있습니다. 부상 위험이 있습니다.
기타 사용 방법
MM 700-1.7Q (**) :
기기가 작동하는 동안에 고정 레버를 작동하지 마십시오.그렇지 않으면 다칠 위험이 있습니다.
MM 700-1.7 (**)/MM 700-1.7Q (**):
전동공구가 켜진 상태에서만 작업물 가까이 대십시오.
새사용하는 날과 새로운 날도 사용하기 진에 매번 연마 블록으로 연마해 주십시오.
작업 진도가 저조하고 훨씬 세계 밀어서 작업해야 하면 날이 마모되었다는 표시입니다.
액세서리는 30° 단계로 조절할 수 있어 최적 상태의 작업 위치로 고정할 수 있습니다.
직선형, 곡선형 혹은 오프셋 커터 날을 창문 데두리에 대고 직각으로 움직이십시오, 14–15 면 참조, 커터 날 A-D.
U 자형 커터 날의 경우, 커터 날이 차량 유리와 평행하게 움직이도록 해야합니다, 15 면 참조, 커터 날 E-F.
스크레이퍼는 창 플랜지나 유리에 있는 접착제 잔여물을 제거하는데 사용할 수 있습니다. 차량 유리를 새로 접착하기 전에 나미지 비드를 약 2 mm 높이로 잘라 주십시오, 15 면 참조, 커터 날 G.
샌딩작업 시 주의 사항.
진동공구에 샌딩 페이퍼를 끼워 사용할 때는 평평한 표면위에 짧게 힘껏 누른 후에 진동공구의 스위치를 잠깐 커십시오. 이렇게 하면 접착이 잘 되어 빨리 마모되는 것을 예방합니다.
샌딩 페이지의 모서리 부위만 마모된 경우 샌딩 페이지를 페었다가 120° 돌려서 다시 불일 수 있습니다.
샌딩판의 모서리 부위만 사용하지 말고 전체 표면으로 작업하십시오.
소형의 삼각 센딩판으로 연마작업을 할 경우 높은 진동 주파수를 선택하십시오 (전자식 스위치 4-6 단계), 원형 센딩판과 대형 삼각 센딩판으로 작업할 경우에는 중간 진동 주파수 (전자식 스위치, 최대 4 단계) 를 선택하십시오.
계속 움직이며 가법계 누르면서 센딩작업을 하십시오.지 나치게 눌러 작업하면 깜임 정도가 많아지는 것이 아니라 센딩 페이퍼가 빨리 마모될 뿐입니다.
차체 금속판 절단에 관한 정보
높은 진동주파수를 선택하십시오. 원형의 돕날이 균일하게 마모되도록 하기 위해 원형 톱날의 위치를 바꾸어 고징할 수 있습니다.
스크레이핑 작업 시 주의 사항
중간에서 높은 정도의 진동 주파수를 선택하십시오.
보수정비 및 고객 서비스.
극심한 작업 조건에서 금속에 작업할 경우 금속성 진도성 분진이 진동공구 내부에 쌓일 수
있습니다. 이로 인해 전동공구의 안전 절연장치가 손상될 수 있습니다. 그러므로 자주 환기구를 통해 전동공구의 내부로 건조하고 오일 성분이 없는 압축 공기를 붙어 넣고 누전 차단기 (RCD) 를 직렬 집속하십시오.
석고 소재에 작업할 경우 분진이 전동공구의 내부와 스위치 부품에 쌓어 공기의 수분과 함께 경화될 수 있습니다. 이로 인해 스위치 장치에 장애가 생길 수 있습니다. 통풍구를 통해 전동공구의 내부와 스위치 부품을 건조한 오일프리 압축 공기로 자주 청소해 주십시오.
석면과 접하게 된 제품은 수리를 맡겨서는 안됩니다. 석면으로 오염된 제품은 식면 쓰레기 처리에 관한 각 국가의 해당 규정에 따라 처리해야 합니다.
전동공구의 전선이 손상되었을 때, 제조사나 대리점에서 전선을 교체해야만 합니다.
본 전동공구의 부품 목록은 인터넷 www.fein.com 에 나와 있습니다.
정품 부속품만을 사용하십시오.
다음 부속품은 필요에 따라 직접 교환하실 수 있습니다:
작업에 사용하는 액세서리, 고정 부품 (MM 700-1.7Q (**))
품질 보증 및 법적 책임.
제품에 대한 품질 보증은 유통하는 국가의 법적 규정에 따라 유효합니다. 더불어 FEIN 사는 FEIN 제조사 보증서에 부응하는 품질 보증을 합니다.
귀하의 진동공구 공급 내역에는 이사용 설명서와 그림에 나와있는 액세서리 중 일부만 들어있을 수도 있습니다.
적합성에 관한 선언
CE 인증은 EU 국가들과 EFTA (유럽자유무역연합) 에서만, 그리고 EU 또는 EFTA 시장용 제품에만 적용됩니다. 제품이 EU 시장에 춘시되면 UKCA 마크는 그 유효성을 상실합니다.
UKCA 인증은 영국 ( 잉글랜드, 웨일스, 스코들랜드) 에서만, 그리고 영국 시장용 제품에만 적용됩니다. 제품이 영국 시장에 출시되면 CE 마크는 그 유효성을 상실합니다.
FEIN 사는 단독 책임 하에 본 제품이 이 사용 설명서 후면 에 나와있는 관련된 규정과 일치함을 자체 선언합니다.
기술 자료 문의 :
C. & E. Fein GmbH
Hans-Fein-Straße 81
73529 Schwäbisch Gmünd-Bargau, Germany
환경 보호,처리.
포장재, 폐기용 전동공구 및 액세서리는 친환경적인 방법으로 재활용할 수 있도록 분류해야 합니다.
