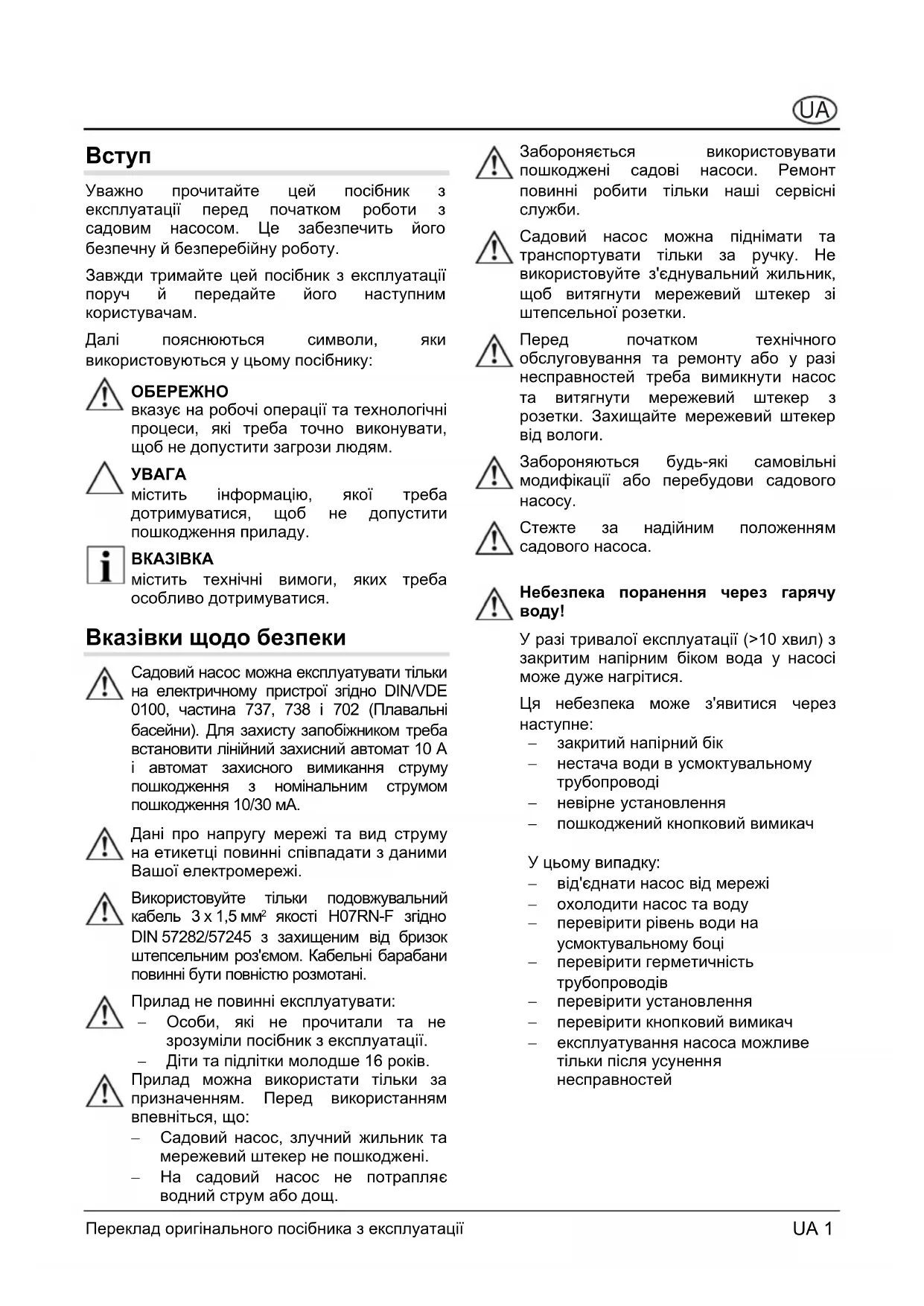

ПОСІБНИК КОРИСТУВАЧА JET F AL-KO

Уважно прочитайте цей посібник з експлуатації перед початком роботи з садовим насосом. Це забезпечить його безпечну й безперебійну роботу. Завжди тримайте цей посібник з експлуатації поруч й передайте його наступним користувачам. Далі пояснюються символи, яки використовуються у цьому посібнику:

вказує на робочі операції та технологічні процеси, які треба точно виконувати, щоб не допустити загрози людям.

містить інформацію, якої треба дотримуватися, щоб не допустити пошкодження приладу.

містить технічні вимоги, яких треба особливо дотримуватися. Вказівки щодо безпеки Садовий насос можна експлуатувати тільки на електричному пристрої згідно DIN/VDE 0100, частина 737, 738 і 702 (Плавальні басейни). Для захисту запобіжником треба встановити лінійний захисний автомат 10 A і автомат захисного вимикання струму пошкодження з номінальним струмом пошкодження 10/30 мА. Дані про напругу мережі та вид струму на етикетці повинні співпадати з даними Вашої електромережі. Використовуйте тільки подовжувальний кабель 3 x 1,5 мм

якості H07RN-F згідно DIN 57282/57245 з захищеним від бризок штепсельним роз'ємом. Кабельні барабани повинні бути повністю розмотані. Прилад не повинні експлуатувати: − Особи, які не прочитали та не зрозуміли посібник з експлуатації. − Діти та підлітки молодше 16 років. Прилад можна використати тільки за призначенням. Перед використанням впевніться, що: − Садовий насос, злучний жильник та мережевий штекер не пошкоджені. − На садовий насос не потрапляє водний струм або дощ. Забороняється використовувати пошкоджені садові насоси. Ремонт повинні робити тільки наші сервісні

Садовий насос можна піднімати та транспортувати тільки за ручку. Не використовуйте з'єднувальний жильник, щоб витягнути мережевий штекер зі штепсельної розетки. Перед початком технічного обслуговування та ремонту або у разі несправностей треба вимикнути насос та витягнути мережевий штекер з розетки. Захищайте мережевий штекер від вологи. Забороняються будь-які самовільні модифікації або перебудови садового

Стежте за надійним положенням садового насоса.

Небезпека поранення через гарячу

У разі тривалої експлуатації (>10 хвил) з закритим напірним біком вода у насосі може дуже нагрітися. Ця небезпека може з'явитися через

− закритий напірний бік − нестача води в усмоктувальному трубопроводі − невірне установлення − пошкоджений кнопковий вимикач У цьому випадку: − від'єднати насос від мережі − охолодити насос та воду − перевірити рівень води на усмоктувальному боці − перевірити герметичність трубопроводів − перевірити установлення − перевірити кнопковий вимикач − експлуатування насоса можливе тільки після усунення несправностей Переклад оригінального посібника з експлуатації UA 1Призначення UA 2 Переклад оригінального посібника з експлуатації Використання за призначенням Садовий насос призначений для приватного використання в будинку та саду. Його можна експлуатувати тільки за призначенням згідно з технічними даними. Садовий насос призначений виключно для наступних цілей: − для зрошування та поливання (напр., зелених насаджень, овочевих грядок та

− для накачування резервуарів та відкачування з резервуарів (напр.,

− для відбирання води з колодязя, бочок для дощової води та цистерн Садовий насос призначений тільки для подання наступних рідин: − чиста вода − дощова вода − хлорована вода (вода у плавальному

Використання не за призначенням Заборонено використовувати садовий насос у тривалому режимі. Він не призначений для подання наступних рідин: − питна вода − солона вода − продукти харчування − брудна вода − агресивні середовища, хімікати − їдкі, горючі, вибухові або газоподібні

− рідини тепліше 35°C − вода з піском і чистячи рідини. Опис продукту Садовий насос/приладдя (мал. A, B, C) 1 Вхід в насос / з'єднання для усмоктувального трубопроводу 2 Пробка наливного отвору 3 Вихід з насосу / з'єднання для напірного трубопроводу 4 Корпус двигуна 5 З'єднувальний жильник 6 Вимикач 7 Опора насоса 8 Корпус насоса 9 Пробка зливного отвору 10 Кутовий ніпель з ущільнювальним кільцем

11 З'єднувальний елемент (приладдя) 12 AL-KO-комплект для всмоктування

13 Фільтр попереднього очищення

Функціонування Садовий насос всмоктує воду через усмоктувальний трубопровід (1) та подає її до виходу з насоса (3). Вмикання та вимикання садового насоса здійснюється за допомогою вимикача (6). Тепловий захист Садовий насос оснащений тепловим захистом, який вимикає насос у разі перегрівання. Після фази охолодження протягом 15 – 20 хвилин насос знову самостійно вмикається. Установлення приладу, введення в експлуатацію

• Поставте садовий насос на гладку, тверду та горизонтальну поверхню, захищену від затоплення.

• Впевніться, що садовий насос захищений від дощу та прямого водного струму. Встановлення усмоктувального трубопроводу

Оберіть усмоктувальний трубопровід такої довжини, щоб садовий насос не працював насухо. Усмоктувальний шланг повинен завжди знаходитися на 30 см нижче водної поверхні.

• Встановіть усмоктувальний трубопровід. При цьому зверніть увагу на герметичність з'єднання, не пошкоджуючи різьбу. Якщо висота всмоктування більше 4 м, діаметр усмоктувального шланга повинен бути більше 1“. Ми рекомендуємо використовувати комплект для всмоктування AL-KO (12) з усмоктувальним шлангом, приймальною сіткою та стопором зворотного потоку. Для цього зверніться до свого дилера. Якщо вода містить пісок, треба встановити фільтр попереднього очищення (13) між усмоктувальним трубопроводом та входом у насос. Для цього зверніться до свого дилера.UA Технічне обслуговування і

• Завжди прокладайте усмоктувальний трубопровід з нахилом вгору.

У разі прокладання понад висотою насоса у трубопроводі утворюються повітряні

Перед початком технічного обслуговування та ремонту треба від'єднати садовий насос від мережі. Завжди витягуйте штекер з'єднувального жильника з розетки. Встановлення напірного трубопроводу Миття насосу

• Угвинтіть з'єднувальний елемент (11) у вихід з насоса (3). Після подання хлорованої води у плавальному басейні або рідини, яка залишає осад, треба промити насос чистою водою.

• Угвинтіть кутовий ніпель (10) на з'єднувальний елемент та поверніть кутовий ніпель у бажаному напрямку. Усунення закупорки

• Закріпіть шланг на кутовому ніпелі. Кутовий ніпель можна обрізати відповідно до обраного патрубка підключення

Закупорку садового насосу треба усунувати наступним чином:

• Видаліть усмоктувальний трубопровід на вході (1).

• Відкрийте усі запори напірного трубопроводу (клапани, розпилювальне сопло та ін.).

• Приєднайте напірний шланг до водопроводу та залиште воду текти через корпус насоса, поки закупорка не буде

Наповнення садового насоса Переклад оригінального посібника з експлуатації UA 3 Перед кожним введенням в експлуатацію треба наповнювати насос водою до рівня переливу, щоб він негайно починав усмоктування – експлуатація насухо пошкоджує насос.

• Перед наступним введенням в експлуатацію можна перевірити роботу насоса, якщо увімкнути його на короткий час.

• Введіть прилад в експлуатацію знов, як

• Відкрийте пробку наливного отвору (2). Захист від замерзання

• Наповніть водою через наливний отвір, поки не заповніться корпус насоса (8). Захистіть насос від морозу. Для цього вигвинтіть пробку зливного отвору (9) та випустить воду з насоса, зберігайте у приміщенні, яке є надійно захищене від

• Угвинтіть пробку наливного отвору (2). Вмикання/вимикання насосу

• Вставте мережевий штекер з'єднувального жильника у розетку.

Не допускайте роботи насосу при закритому напірному трубопроводі.

2002/96 EG Забороняється утилізувати прилади, що стали непридатними разом із побутовими відходами! Упаковка, сам пристрій та його приладдя виконані з матеріалів, що можуть бути використані повторно, тому вони підлягають відповідній утилізації.

• Відкрийте усі запори напірного трубопроводу (клапани, розпилювальне сопло та ін.).

• Увімкніть садовий насос за допомогою вимикача (6).

• Після завершення роботи вимикніть садовий насос за допомогою вимикача (6).Неполадка

Перед виконанням усунення неполадок завжди витягайте штекер з мережі живлення! Неполадка Причина Усунення Робоче колесо заблоковано Видалити забруднення у зоні всмоктування Термовимикач вимкнувся Зачекайте, поки термовимикач не увімкне насос. Слідкуйте за максимальною температурою подаваного середовища. Насос треба перевірити

Мережна напруга відсутня Перевірити запобіжники, електрик повинен перевірити електропостачання Рівень води дуже низький Занурити усмоктувальний шланг глибше Повітря у корпусі насоса Наповнити садовий насос Насос всмоктує повітря Перевірити герметичність всіх з'єднань та кришки фільтра Закупорка при всмоктуванні

Небезпека поранення через гарячу воду! Видалити забруднення у зоні всмоктування Напірний трубопровід закритий

Небезпека поранення через гарячу воду! Відкрити напірний трубопровід Садовий насос працює, але не

Напірний шланг зігнутий Розправити напірний шланг Напірний шланг зігнутий Розправити напірний шланг Діаметр шланга занадто

Використовувати більший напірний шланг Закупорка при всмоктуванні Видалити забруднення у зоні всмоктування Подаваний об'єм рідини занадто

Подаваний об'єм рідини занадто великий Дотримуйте макс. висоту подання B технічні дані Висота всмоктування занадто

Перевірити висоту всмоктування, дотримуйте максимальну висоту всмоктування Ö технічні дані У разі виникнення неполадок, які Ви не можете усунути самостійно, будь ласка, зверніться до нашого сервісного центру. UA 4 Переклад оригінального посібника з експлуатаціїUvod Pred postavitvijo in prvo uporabo vrtne črpalke za vodo pazljivo preberite navodila za uporabo. To je pogoj za pravilno uporabo in s tem za varno ter brezhibno delovanje naprave. Navodila za uporabo naj bodo vedno pri roki. Pri morebitni prodaji naprave novemu lastniku izročite tudi pričujoča navodila za uporabo. Simboli, ki označujejo posamezne dele besedila, imajo naslednji pomen.

└──────┘UA 15467362_B JET 1000 / 1300 / 1400 Декларація про відповідність стандартам ЄС Цим документом ми заявляємо, що даний спроектований нами продукт відповідає вимогам погодженихдиректив ЄС, стандартам безпеки ЄС, а також іншим стандартам, застосовуваним до даного продукту.

Садовий насос Серійний номер G3013015

Рівень звуку обмірюваний / гарантований JET 1000 78/81 dB(A) JET 1300 82/83 dB(A) JET 1400 72/73 dB(A) Оцінка відповідності 2000/14/EG Додаток V

Протягом встановленого законодавством строку давності претензій щодо якості пристрою ми усунемо деякі дефекти матеріалу або виробничий брак шляхом ремонту або заміни (за нашим розсудом). Строк давності визначається правовими нормами тієї місцевості, де було куплено пристрій. Наші гарантійні зобов'язання дійсні лише в таких випадках: Гарантія втрачає силу в таких випадках: Належна експлуатація пристрою Дотримання інструкції з експлуатації Використання оригінальних запасних

дійснення спроби полагодити інструмент технічні зміни пристрою У разі неналежного використання інструмента (наприклад, у промислових або комунальних ціля

Гарантія не розповсюджується на такі випадки: На пошкодження лакованої поверхні, які утворились унаслідок звичайного зношування Деталі, що зношуються (позначені рамкою XXX XXX (X) на карті запасних частин) На двигуни внутрішнього згоряння – На них розповсюджуються окремі гарантійні норми відповідного виробника

У випадку, що потребує надання гарантії, звертайтесь з цим гарантійним листом та документом, який підтверджує акт купівлі, до Вашого дилера або до найближчого авторизованого сервісного центру. Ці гарантійні зобов'язання не розповсюджуються на правові претензії клієнта до продавця стосовно якості проданого пристрою.
