BEDIENUNGSANLEITUNG JET F AL-KO

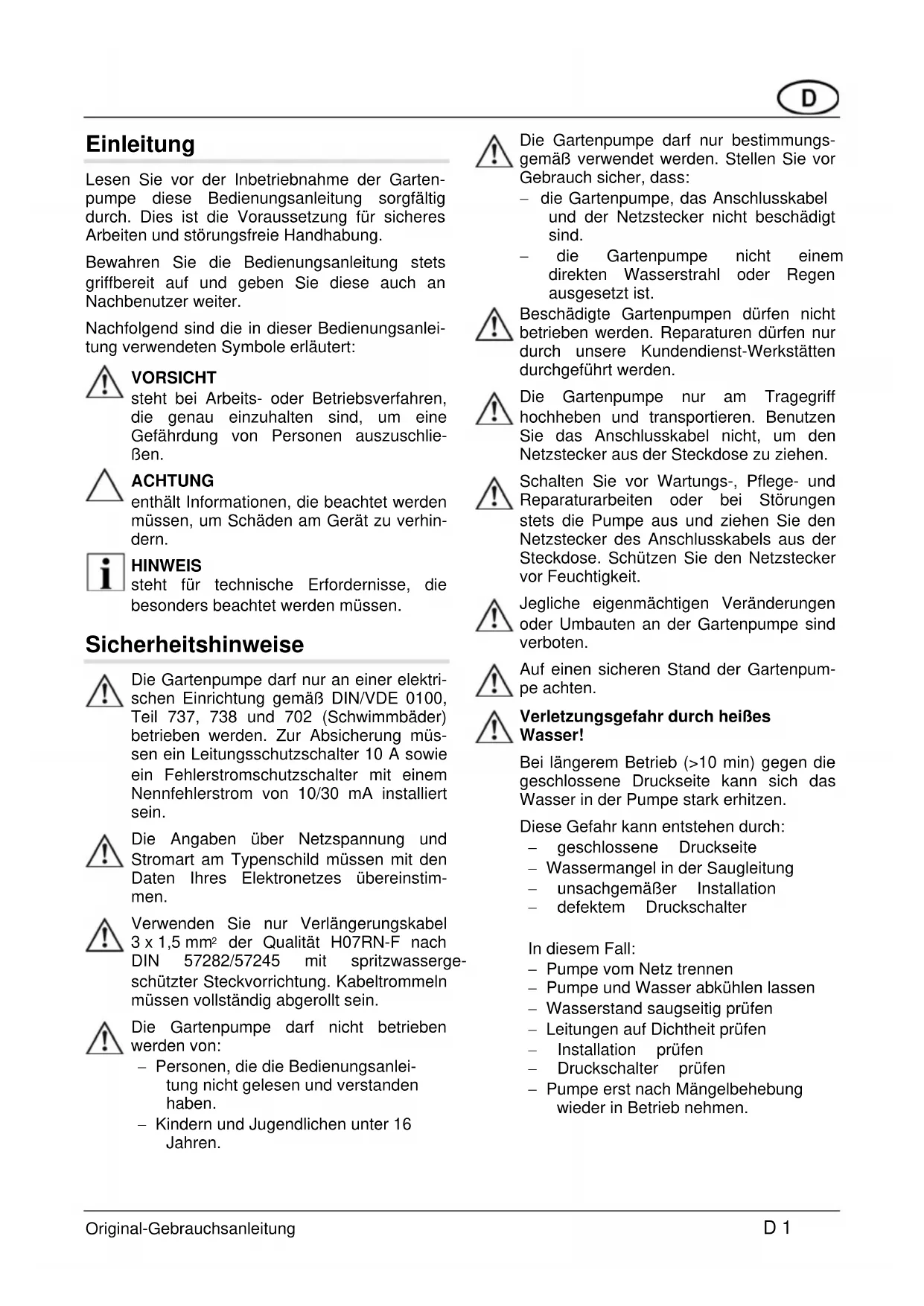

Lesen Sie vor der Inbetriebnahme der Gartenpumpe diese Bedienungsanleitung sorgfältig durch. Dies ist die Voraussetzung fur sicheres Arbeiten und störungsfreie Handhabung.

Bewahren Sie die Bedienungsanleitung stets griffbereit auf und geben Sie diese auch an Nachbenutzer weiter.

Nachfolgend sind die in dieser Bedienungsanleitung verwendeten Symbole erlautert:

VORSICHT

steht bei Arbeits- oder Betriebsverfahren, die bereits einzuhalten sind, um eine Gefährung von Personen auszuschreiben.

ACHTUNG

enthalt Informationen, die beachtet werden müssen, um Schaden am Gerät zu verhindern.

HINWEIS

steht fur technische Erfordernisse, die besonderss beachtet werden müssen.

Sicherheitshinweise

Die Gartenpumpearfur an einer elektrischen Einrichtung gemäß DIN/VDE 0100, Teil737,738und702(Schwimmbader) betrieben werden. Zur Absicherung mussen ein Leitungsschutzschalter 10 A sowie ein Fehlerstromschutzschalter mit einem Nennfehlerstrom von 10 / 30mA installiert sein.

Die Angaben über Netzspannung und Stromart am Typenschild mussen mit den Daten Ihres Elektronetzes übereinstimmen.

Verwenden Sie nur Verlängerungskabel 3 × 1,5 ~mm^2 der Qualität H07RN-F nach DIN 57282/57245 mit spritzwassergeschützter Steckvorrichtung. Kabeltrommel müssen vollständig abgerollt sein.

Die Gartenpumperdarnichtbetrieben werden von:

• Personen, die die Bedienungsanleitung nicht gelesen und verstanden haben.

• Kindern und Jugendlichen unter 16 Jahren.

Die Gartenpumpearf Nur bestimmungsgemea verbendet werden.Stellen Sie vor Gebrauchsicher,dass:

• die Gartenpumpe, das Anschlusskabel und der Netzstecker nicht beschädigt sind.
  die Gartenpumper nicht einem direkten Wasserstrahl oder Regen ausgesetzt ist.

Beschädigte Gartenpumpen dürfen nicht betrieben werden. Reparaturen dürfen nur durch unsere Kundendienst-Werkstätten durchgeführt werden.

Die Gartenpumpern am Tragegriff hochheiten und transportieren. Benutzen Sie das Anschlusskabel nicht, um den Netzstecker aus der Steckdose zuziehen.

Schalten Sie vor Wartungs-, Pflege- und Reparaturarbeiten oder bei Störungen stets die Pumpe aus undziehen Sie den Netzstecker des Anschlusskabels aus der Steckdose. Schützen Sie den Netzstecker vor Feuchtigkeit.

Jegliche eigenmächtigen Veränderungen oder Umbauten an der Gartenpumpe sind verboten.

Auf einen sicheren Stand der Gartenpumpe achten.

Verletzungsgefahr durch heiBes Wasser!

Bei längerem Betrieb (>10min) gegen die geschlossene Druckseite kann sich das Wasser in der Pumpe stark erhitzen.

These Gefahr kann entstehen durch:

• geschlossene Druckseite
  Wassermangel in der Saugleitung
  unsachgemäBer Installation
  defektem Druckschalter

In thisem Fall:

Pumpe vom Netz trennen
Pumpe und Wasser abkühlen lessen
Wasserstand saugseitig prufen
- Leitungen auf Dichtheit prufen
Installation prufen
- Druckschalter prufen
Pumpe erst nach Mangelbehebung wieder in Betriebnehmen.

Verwendungszweck

Bestimmungsgemäß Verwendung

Die Gartenpumpe ist für die private Nutzung in Haus und Garten bestimmt. Sie darf nur im Rahmen der Einsatzgrenzen gemäß den technischen Daten betrieben werden. Die Gartenpumpe ist ausschließlich für folgende Anwendungen geeignet:

zum Bewässern und Gießen (z. B. von Grünanlagen, Gemüsebeeten und Garten)
- für das Um- und Auspumpen von Behältern (z. B. Schwimmbecken)
- zur Wasserentnahme aus Brunnen, Regentonnen und Zisternen.

Die Gartenpumpe ist ausschließlich zum Fordern von folgenden Flüssigkeiten geeignet:

Klarwasser
- Regenwasser
- chlorhaltigem Wasser (Schwimbadwasser).

Bestimmungswidrige Verwendung

Die Gartenpumperdarf nicht im Dauerbetrieb eingesetzt werden. Sie ist nicht geeignet zur Forderung von:

Trinkwasser
Salzwasser
Lebensmitteln
Schmutzwasser
- aggressiveen Medien, Chemikalien
- atzenden, brennbaren, explosiven oder gasenden Flüssigkeiten
- Flüssigkeiten, die warmer als 35^ sind
- sandhaltigem Wasser und schirgelnden Flüssigkeiten.

Gerätebeschreibung

Gartenpumpe/Zubehör (Bild A, B, C)

1 Pumpeneingang/Saugleitungsanschluss
2 Einfüllschraube
3 Pumpenausgang/Druckleitungsanschluss
4 Motorgehause
5 Anschlusskabel
6 Ein/Aus-Schalter
7 PumpenfuB
8 Pumpengehause
9 Ablassschraube Pumpenraum
10 Ablassschraube Filterraum

11 Klarsichtdeckel Filter
12 Dichtungen zum Filter
13 Filter
14 Rückschlagventil
15 Dichtung
16 Rundddichtring (Klarsichtdeckel-Filterraum)
17 Flachdichtung
18 Winkelnippel
19 Flachdichtung
20 Verbindungsnippel
21Runddichtring
22 Druckleitung (Zubehör)
23 Sauggarnitur (Zubehör)

Filterschlüssel (Bild B)

Das Zubehör besteht nicht zum Lieferumfang.

Funktion

Die Gartenpumpe saugt das Wasser über die Saugleitung (1) an und fordert es über den Filter zum Pumpenausgang (3).

Die Gartenpumpe wird durch den Schalter (6) ein- und ausgeschaltet.

Thermoschutz

Die Gartenpumpe ist mit einem Thermoschalter-ausgestattet, der die Pumpe bei Überhitzung abschaltet.

Nach einer Abkuhlphase von ca. 15 - 20 Minu- ten schaltet die Pumpe selbstätig wieder ein.

Geräteaufstellung, Inbetriebnahme

• Stellen Sie die Gartenpumpe auf einen ebenen, überflutungssicheren, festen und waagerechten Standort.
• Stellen Sie sicher, dass die Gartenpumper vor Regen und direktem Wasserstrahl geschlossen ist.

Saugleitung montieren

Wahlen Sie die Länge der Saugleitung so aus, dass die Gartenpumper nicht trockenlaufen kann. Der Saugschlauch muss sich immer 30 cm unterhalb der Wasseroberfläche befinden.
- Montieren Sie die Saugleitung. Achten Sie besteht auf dachten Anschluss, ohne das Gewinde zu beschädigen.

i Bei einer Ansaughöhe über 4 m sollte ein Saugschlauch mit einem Durchmesser größter 1" montiert werden. Wir empfehlen das Verwenden einer AL-KO Sauggarnitur (23) mit Saugschlauch, Saugkorb und Fußventil (Rückflussstop). Fragen Sie dazu ihren Fachhandler.

• Saugleitung stets steigend verlegen.

Bei Verlegen über Pumpenhöhe bilden sich Luftblasen in der Leitung.

Druckleitung montieren

• Schrauben Sie den Verbindungsnippel (20) mit dem Runddichtring (21) in den Pumpenausgang (3).
• Schrauben Sie den Winkelnippel (18) auf den Verbindungsnippel (20) und drehen Sie den Winkelnippel in die gewünschte Richtung.
• Befestigen Sie einen Schlauch am Winkelnippel.
• Offnen Sie alle in der Druckleitung vorhänden Verschlüsse (Ventile, Spritzdüssen usw.).

Gartenpumpe befullen

Die Gartenpumpe muss vor jeder Inbetriebnahme bis zum Überlauf mit Wasser gefüllt sein, damit sie sofort ansaugen kann - Trockenlauf zerstört die Gartenpumpe.

• Offnen Sie die Einfüllschraube (2).
• Füllen Sie über die Einfüllöffnung Wasser ein, bis der Pumpenraum (8) voll ist.
• Schrauben Sie die Einfüllschraube (2) ein.

Pumpe ein-/ausschalten

• Stecken Sie den Netzstecker des Anschluss-kabels in die Steckdose.
  Lassen Sie die Pumpe nicht gegen eine geschlossene Druckleitung laufen.

• Offnen Sie alle in der Druckleitung vorhänden Verschlüsse (Ventile, Spritzdüssen usw.).

• Schalten Sie die Gartenpumpe am Schalter (6) ein.
• Schalten Sie die Gartenpumper nach Gebrauch am Schalter (6) aus.

Wartung und Pflege

Vor Beginn aller Wartungs- und Pflegearbeiten ist die Gartenpumpe vom Netz zu trennen. Ziehen Sie den Stecker des Anschlusskabels aus der Steckdose.

Pumpe spulen

Nach Forderung von chlorhaltigem Schwimmbadwasser, oder Flüssigkeiten, die Rückstände hinterlassen, muss die Pumpe mit klarem Wasser durchgeschpelt werden.

Filter reinigen

• Verschlusssschraube (10) der Entleerungsöffnung abschrauben, den Filterraum entleeren und die Entleerungsöffnung wieder verschreiben
• Filterdeckel (11) mit Hilfe des Filterschlüssels abschrauben.
• Filter (13) aus dem Pumpenkopf Herausnehmen und unter flieBendem Wasser reinigen.
• Vor dem Einbau des Filters die beiden Dichtungen (12) am Filter und die Dichtung (16) auf Beschädigung prufen, bei Bedarf erneuern.

Die Dichtung (16) muss richtig in die Dichtungsaufnahme am Pumpenkopf eingelegt sein (siehe Detail im Bild B). Bei Bedarf Dichtung mit säurefreiem Fett leicht einfetten.
- Filter einbauen, Filterdeckel aufschrauben und mit dem Filterschlüssel handfest anziehen.

Rückschlagventil aus- und einbauen, reinigen

• Filter ausbauen (siehe Abschnitt "Filter reinigen").
• Rückschlagventil (14) herausschrauben und unter flieBendem Wasser reinigen.
  Dichtung (15) bei Bedarf erneuern.
  Ruckschlagventil einbauen.
• Filter und Filterdeckel einbauen.

Frostschutz Entsorgung

Schützen Sie die Pumpe vor Frost.

• Entleeren Sie die Saug- und Druckleitung.
• Schrauben Sie die Ablassschrauben (9) und (10) Heraus und setzen Sie das Wasser aus der Pumpe auslaufen.
• Ablassschrauben wieder einschrauben und Pumpe frostfrei lagern.

RL 2002/96 EG

Ausgediente Geräte nicht über den Hausmüll entsorgen!

Verpackung, Gerät und Zubehör sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.

Störung

Vor allen Arbeitsen zur Störungsbeseitigung den Netzsteckerziehen.

Störung	Ursache	Beseitigung
Motor lauft nicht	Laufrad blockiert Schmutz im Ansaugbereich entfernen
	Thermoschalter hat abgescheltet	Warten, bis der Thermoschalter die Pumper wieder einschlabet. Auf maximale Temperatur des FördermEDIUMs achten. Pumper prüfen 参数.
	Keine Netzspannung vorhanden	Sicherungen prüfen, Stromversorgung von Elektrofachkraft prüfen 参数
Gartenpumper lauft, aber fändert nicht	Wasserstand zu niedrig Saugschlauch tiefer eintauchen
	Luft im Pumpengehäuse Gartenpumper befüllen
	Pumper saugt Luft	Alle Anschlussverbindungen und den Filterdeckel auf Dichtheit prüfen
	Saugseitige Verstopfung	VORSICHT! Verbrennungsgefahr durch heiβes Wasser! Schmutz im Ansaugbereich entfernen
	Druckleitung geschlossen	VORSICHT! Verbrennungsgefahr durch heiβes Wasser! Druckleitung öffnen
	Druckschlauch geknicht Druckschlauch strecken
Fördermenge zu gering	Druckschlauch geknicht Druckschlauch strecken
	Schlauchdurchmesser zu kein Gröβeren Druckschlauch verwenden
	Saugseitige Verstopfung Schmutz im Ansaugbereich entfernen
	Förderhöhe zu groß	Max. Fördéröhhe beachten ⇒ techn. Daten
	Saughöhe zu groß	Saughöhe prüfen, max. Saughöhe beachten ⇒ technische Daten

Bei nicht behebbaren Störungen wenden Sie sichitte an unseren zuständigen Kundendienst.

Introduction

Bescherming gegen vorst

EG-Konformitätserklarung

Hiermit erklären wir, dass这点es Produkt, in der von uns in Verkehr gebrachten Ausführung, den Anforderungen der harmonisierten EG-Richtlinien, EG-Sicherheitsstandards und den Produktspezifischen Standards entspricht.

Produkt

Gartenpumpe, elektrisch

Seriennummer

G3013015

Typ

JET 1000

JET 1300

JET 1400

Schalleistungspegel

gemessen / garantiert

JET 1000 78/81 dB(A)

JET 1300 82/83 dB(A)

JET 1400 72/73 dB(A)

Hersteller

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

EG-Richtlinien

2006/95/EG

2004/108/EG

2000/14/EG (13)

Konformitätsbewertung

2000/14/EG

Anhang V

Bevollmächtigter

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Harmonisierte Normen

EN 60335-1; VDE 0700-1:2007-02

EN 60335-2-41; VDE 0700-41:2004-12

EN 60335-2-41/A2; VDE 0700-41/A2:2009-02

EN 55014-1; VDE 0875-14-1:2007-06

EN 55014-1/A1;VDE 0875-14-1/A1:2008-12

EN 55014-2; VDE 0875-14-2:2009-06

EN 61000-3-2; VDE 0838-2:2006-10

EN 61000-3-2/A1; VDE 0838-2/A1:2007-05

EN 61000-3-2/A7; VDE0838-2/A7:2007-06

EN 61000-3-2/A4; VDE 0838-2/A4:2007-06

EN 61000-3-3; VDE 0838-3:2009-06

Kotz, 2010-07-14

Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung.

Die Verjahrungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerat gekauft wurde.

Unsere Garantiezusage gilt nur bei: Die Garantie erlischt bei:

Sachgemäßer Behandlung des Gerätes
Beachtung der Bedienungsanleitung
Verwendung von Original-Ersatzteilen

Reparaturversuchen am Gerät
Technischen Veränderungen am Gerät
■ nicht bestimmungsgemäßer Verwendung

(z. B. gewerbllicher oder communaler Nutzung)

VonderGarantieausgeschlossensind:

Lackschäden, die auf normale Abnutzung zurückzuführen sind
Verschleitsteile, die auf der Ersatzteilkarte mit Rahmen xxx xxx (x) gekennzeichnet sind
■ Verbrennungsmotoren - Für diese gelten die separates Garantiebestimmungen der jeweiligen Motorenhersteller

Im Garantiefall wenden Sie sichitte mit dieser Garantiererklarung und dem Kaufbeleg an ihren Handler oder die nachste autorisierte Kundendienstelle. Durch diese Garantiezusage bleiben die gesetzlichen Mangelansprüche des Kaufers gegen über dem Verkafer unberuhrt.

Gartenpumper, elektrisch

N.° de série

G3013015

Tipo

JET 1000

JET 1300

JET 1400

Nivel de ruido

medido / garantido

JET 1000 78/81 dB(A)

JET 1300 82/83 dB(A)

JET 1400 72/73 dB(A)

Fabricante

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Directivas UE

2006/95/EG

2004/108/EG

2000/14/EG (13)
