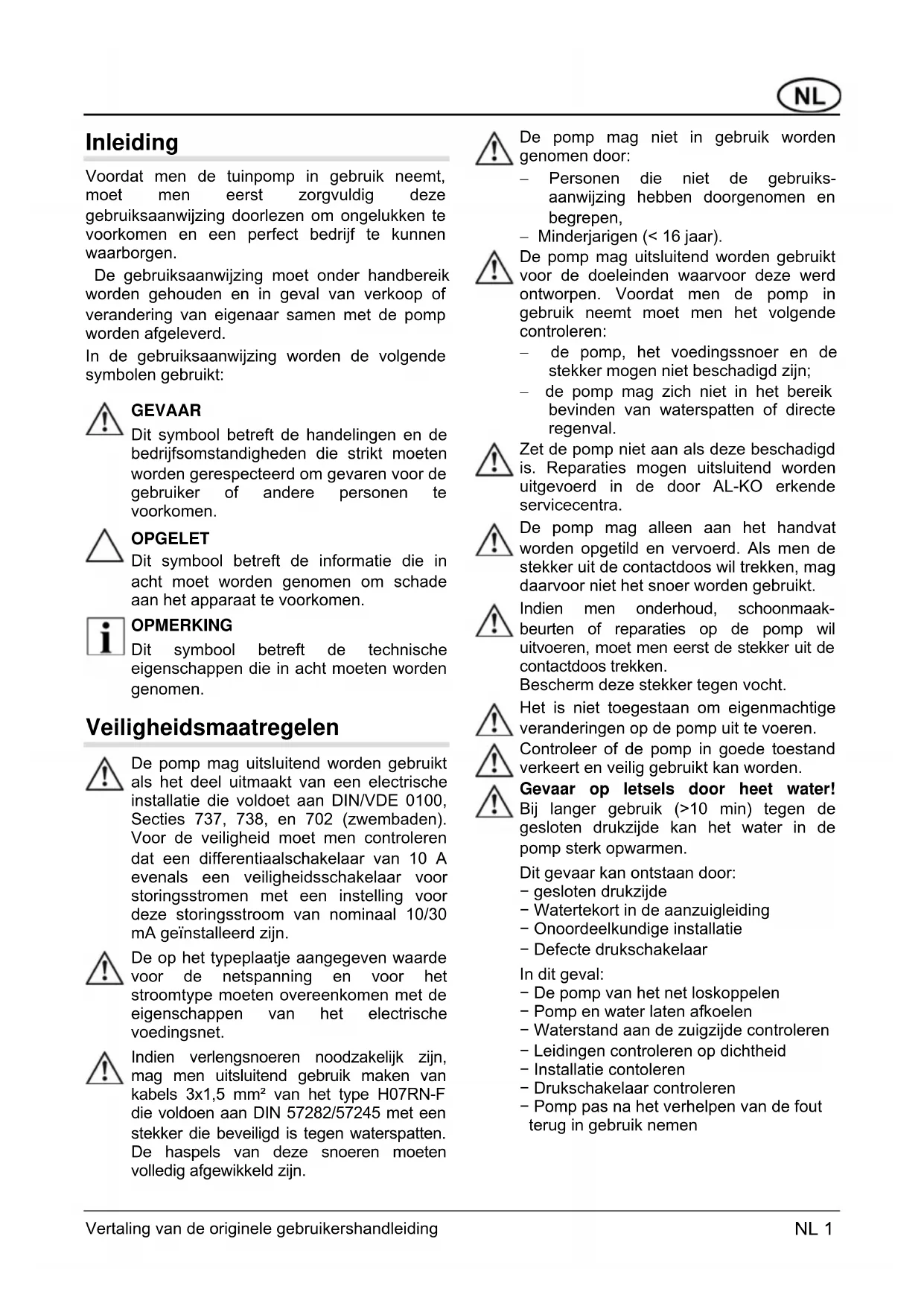

GEBRUIKSAANWIJZING JET F AL-KO

Voordat men de tuinpomp in gebruik neemt, moet men eerst zorgvuldig deze gebruiksaanwijzing doorlezen om ongelukken te voorkomen en een perfect bedrijf te kunnen waarborgen.

De gebruiksaanwijzing要去nderhandbereik worden gehonden en in geval van verkoop of verandering van eigenaar samen met de pomp worden afgeleverd.

In de gebruiksaanwijzing worden de volgende symbolen gebruikt:

GEVAAR

Dit symbolism betreft de handelingen en de bedrijfsomstandigheden die strikt要去en worden gerespecteerd om gevaren voor de gebruiker of andere personen te voorkomen.

OPGELET

Dit symbolism betreft de informatatie die in acht moet worden genomen om schade aan het apparatus te voorkomen.

OPMERKING

Dit symbolism betreft de technische eigenschappen die in acht moeten worden genommen.

Veiligheidsmaatregelen

De pomp mag uitsluitend worden gebruikt als het deel uitmaakt van een electrische installatione die voldoet aan DIN/VDE 0100, Secties 737, 738, en 702 (zwembaden). Voor de verilgheid要去 men controleren dat een differentiaalschakelaar van 10 A evenals een verilgheidsschakelaar voor storingsstromen met een instelling voor deze storingsstroom van nominaal 10/30 mA geinstalleerd zijn.

De op het typeplaatje aangegeven waarde voor de netspanning en voor het stroomtype要去en overeenkomen met de eigenschappen van het electrische voedingsnet.

Indien verlengsnoerenoodzakelijk zijn, mag men uitsluitend gebruik makev van kabels 3× 1,5mm^2 van het type H07RN-F die voldoen aan DIN 57282/57245 met een stekker die beveiligd is gegen waterspatten. De haspels van deze snoeren要去en volledig afgewikkeld zijn.

De pomp mag Niet in gebruik worden genomen door:

• Personen die nicht de gebruiks-aanwijzing hebben doorgenomen en begrepen,
• Minderjarigen (< 16aar).

De pomp mag uitsluitend worden gebruikt voor de doeleinden waarvoordeze werden ontworpen. Voordat men de pomp in gebruik neemt moet men het volgende controleren:

de pomp, het voedingsnoor en de stekker mogen nicht beschadigd zich;
- de pomp mag zich nicht in het bereik bevinden van waterspatten of directegenval.

Zet de pomp Niet aan als deze beschadigd is. Reparations mogen uitsluitend worden uitgevoerd in de door AL-KO erkende servicecentra.

De pomp mag alleen aan het handvat worden opgetild en vervoerd. Als men de stekkeruit de contactdoos wil trekken, mag waarvoor Niet het snoer worden gebruikt.

Indien men onderhoud, schoonmaakbeurten of reparations op de pomp wiluitvoeren, moet men eerst de stekker UIT de contactdoos trekken.

Beschem deze stekker gegen vocht.

Het is nicht toegestaan om eigenmachtige veranderingen op de pomp uit te voeren.

Controller of de pomp in goede toestand verkeert en veilig gebruikt kan worden.

Gevaar op letsels door heet water! Bij langer gebruik (>10min) gegen de gesloten drukzijde kan het water in de pomp sterk opwarmen.

Dit gevaar kan ontstaan door:

• gesloten drukzijde
  -Watertekort in de aanzuigleiding
• Onoordeelkundige installment
• Defecte drukschakelaar

In dit geval:

• De pomp van het net loskoppelen
• Pomp en water laten afkoelen
• Waterstand aan de zuigzijde controeren
• Leidingen controlleren op dichtheid
• Installatie contoleren
• Drukschakelaar controlleren
• Pomp pas na het verhelpen van de fout terug in gebruik nemen

Gebruik

Toepassingen waar de pomp voor bestemd is

De pomp is bestemd voor particulier gebruik in\ huis en tuin en mag uitsluitend worden gezrukt\ voor toepassingen die in overeenstemming zichn\ met de technische eigenschappen. De pomp is\ uitsluitend geschikt voor de volgende\ toepassingen:

• Irrigatie en besproeing (bijvoorbeeld voor openbare tuinen, bloemperken en andere tuinen);
• Het leegpompen van reservoirs of voor het overpompen (van bijvoorbeeld zwembaden);
• Het afwateren van putten, leegpompen van regentonnen of watertanken.
• De pomp is uitsluitend geschikt voor de volgende vloeistoffen:
• schoon water;
• regenwater;
  water met chloor (van bijvoorbeeld zwembaden).

Niet toegestane toepassingen

De pomp moet nicht onafgeb broken werken. Niet toegestane vloeistoffen:

drinkwater;
zout water;
vloeibare voedingsmiddelen;
- rioolslijk;
- chemische en corrosieve stoffen;
- zuren, ontvlambare explosieve of vluchtige stoffen;
- vloeistoffen met een temperatuur van boven 35^ ;
water met zand of andere schurende middelen.

Beschrijving van de pomp

Tuinpomp/toebehoren (afbeeldingen A, B, C)

1 Inlaatopening/aansluiting van de inlaatslang
2 Vuldop
3 Uitlaatopening/aansluiting uitaatslang
4 Motorbehuizing
5 Voedingsssnoer
6 Schakelaar ON/OFF
7 Pompbasis
8Pompbehuizing
9 Aftapschroef pompkamer
10 Aftapschroef filterkamer

11 Transparant filterdeksen
12 Pakkingen voor filter
13 Filter
14 Terugslagklep
15 Pakking
16 Ronde pakkingring (transparent deksel voor filterkamer)
17 Vlakke pakking
18 Kniekoppeling
19 Vlakke pakking
20 Verbindingsstuk
21 Ronde pakkingring
22 Utitlaatslang (toebehoren)
23 Aanzuigkit (toebehoren)

Filtersleutel (afbeelding B)

De toebehoren zichn nicht bij levering inbegren.

Functies

De pomp zuigt het water aan via de inlaatopening (1) en pomp dit verwolgens via het filter maar de uitlaatopening (3).

De tuinpomp worden met een schakelaar (6) in- enuitgeschakeld

Thermische beveiliging

De pomp is voorzien van een thermische schakelaar die de pomp uitschakelt indiendez te warm wordt. In dit geval zal de pomp dan voor ongeveer 15 tot 20 minutes afkoelen en dan weeur automatisch in werking treden.

Installatie en inbedrijfname van de pomp

• Zet de pomp op een vlak, perfect horizontal en stabel vlak.
• Controller dat de pomp Niet is blootgesteld aan.
• waterspatten en regen.

Montage van de inlaatleidingen

Bepaal de lenghte van de inlaatslang zodanig dat de pomp Niet droog kan lopen. De inlaatopening van deze slang要去 minstens 30 cm onder het wateroppervlak worden gezogen.

• Zet de inlaatslang op de pomp. Draai hem goed aan zonder evenwel de schroefdraad te beschadigen.

i Indien de waterspiegel meer dan 4 meter onder de pomp staat要去 men een inlaatslang van meer dan 1" monteren. Men raadt aan om de AL-KO-aanzuigkit (23) te gebruiken, deze bestaat uit een inlaatslang, een zuigkorf en een voetventiel (terugstroomstop). Ga hiervoor maar een specialzaak.

• Laat de inlaatslang onder de pomp doorlopen.

Als men de inlaatslang boven de pomp langs LASTLOPENdan kan zich daarin lucht verzamelen en de pomp zuigt dan lucht aan.

Montage van de uitlaatleiding

Schroef het verbindingsstuk (20) met de ronde pakking (21) in de uitlaatopening (3).
- Schroef de kniekoppeling (18) op het verbindingsstuk (20) en draai de kniekoppeling in de gewenste richting.
- Bevestig de slang op de kniekoppeling.
- Open alle in de uitlaatslang aanwezigesluitingen (kleppen, spuitkoppen enz.).

Vullen van de pomp

De pomp moet voor elk gebruik tot aan de overloop met water worden gemvuld zodat hij meteen water zuigt inplaats van lucht. Drooglopen kan tot ernstige schade leiden.

• Open de vuldop (2).
  Giet water in de opening totdat het pompbehuizing (8) vol is.
• Draai de vuldop (2) er weeer op.

Opstarten en stilzetten van de pomp

• Steek de stekker van de pomp in een contactdoos.
  Laat de pomp nicht draaien als deuitlaatslang gesloten is of verstopt.
• Open nu alle kleppen en dergelijk die men in het uitgangssystem vindt (kleppen, spuitkop enzovoort).
  Zet de pomp aan door de schakelaar (6) op ON te zetten.
  Zet de pomp af door de schakelaar (6) op OFF te zetten.

Onderhoud en reiniging

Voordat men ook maar enige ingreep op de pomp uitvoert (onderhoud en reiniging)要去 de stekker van de pomp uit de contactdoosংgetrokken.

Pomp schoon make

Spoel telkens de pomp met schoon water na het pompen van water met chloor of andere vloeistoffen die resten können hinterlaten.

Filter reinigen

• Aftapschroef (10) losschroeven, de filterkamer aftappen en de aftapschroef weer sluiten.
• Filterdeksel (11) met behulp van de filtersleutel aftschroeven.
• Filter (13)uit de filterkop nemen en reinigen onder stromend water.
  Voor montage van het filter de beiden pakkingen (12) op het filter en de pakking (16) controlleren op beschadiging en indien nodig verrangen.

De pakking (16)要去 goed in de pakkinghouser op de pompkop worden geplaatst (zie voor details afbeelding B). Indien nodig de pakkinglicht invetten met zuurvrij vet.

• Filter monteren, filterdeksel opschroeven en met de filtersleutel stevig aantrekken.

Terugslagklep (de)monteren en reinigen

• Filter demonteren (zie de paragraaf "Filter reinigen").
• Terugslagklep (14) aftschroeven en reinigen onder stromend water.
• Indien nodig pakking (15) cervangen.
  Terugslagklep monteren
  Filter en filterdeksel monteren.

Beschem de pomp gegen vorst.
- Tap de inlaat- en uitlaatslang af.
- Schroef de aftapschroeven (9) en (10) eruit en LAST het water uit de pomp lopen.
Aftapschroeven wee inschroeven en pomp vorstvrij opbergen.

Afvoer van afval

RL 2002/96 EG

Geef het gebruikte apparaat nicht met het huisvuil mee!

De verpakking, het apparaat en de accessoires zich van materiaal gemaakt dat hergebruikt kan worden. Lever uw bijdrage hiervoor.

Storingen

Voordat men ook maar enige ingreep op de pomp uitvoert om storingen te verhelppen要去 de stekker van de pomp uit de contactdoos�n getrokken.

Probleem	Oorzaak	Oplossing
De motor draait nicht Schoepenrad geblokkeerd	Haal het	blokkerende object UIT het aanzuiggedeelte en reinig het schoepenrad met een straal water.
	De thermische schakelaar is afgeslagen	Wacht tot de thermische schakelaar de pomp waaronth lopen. Controller de watertemperatuur. Laat de pomp nakijken.
	Geen	netspanncontroleer de zekeringen en enonth het voedingsnet nakijken door gespecialiseerd personeel.
De pomp draait maar Geeft geen water	Waterniveau te laag	Stek de inlaatbuis dieper onder water
Lucht in de pompbehuizing Pomp vullen
Pomp zuigt lucht Controller of de verbindingstukken en
	Aanzuiggedeelte	het filterdeksel goed zichtten. verstopt GEVAAR
	Uitlaatsystem	Gevaar op letsels door heet water! Vuil uith aanzuiggedeelte verwijderen
		GEVAAR
		Gevaar op letsels door heet water!
		Uitlaatsystem open maken
	Uitlaatslang	geknikt Haal de knik uith de s
Er komt te weinig wateruit de pomp	Uitlaatslang geknikt	Haal de knik uith de slang
	Te keine diameter van de slangen	Grotere uithaatslang nemen
	Aanzuiggedeelte verstopt	Vuil uith aanzuiggedeelte verwijderen
Stuwhoogte te groot Let op de maximale		stuwhoogte (technische eigenschappen)
Aanzuighoogte te groot ControllerDat		de maximale aanzuighoogte overeenkomt met wat de "technische eigenschappen" aangeven

Als het Niet lukt om de problemen te verhopen, worden aangeraden om zich tot het dichtst bijzijnde Servicecentrum van AL-KO te wenden.

Indledning

Karekunde.

EG-conformiteitsverklaring

Hiermee verklaren wij, dat dit product, in de door ons in het verkeer gebrachte uitvoering, voldoet aan de eisen van de geharmoniseerde EU-richtlijnen, EU-veiligheidsnormen en de productspecifieke normen.

Product	Fabrikant	Gevolmachtigde
Tuinpomp, elektrisch	AL-KO Geräte GmbH	Anton Eberle
Serienummer	Ichenhauser Str. 14	Ichenhauser Str. 14
G3013015	89359 KOETZ	89359 KOETZ
	DEUTSCHLAND	DEUTSCHLAND
Type	EU-richtlijnen	Geharmoniseerde normen
JET 1000	2006/95/EG	EN 60335-1; VDE 0700-1:2007-02
JET 1300	2004/108/EG	EN 60335-2-41; VDE 0700-41:2004-12
JET 1400	2000/14/EG (13)	EN 60335-2-41/A2; VDE 0700-41/A2:2009-02EN 55014-1; VDE 0875-14-1:2007-06EN 55014-1/A1; VDE 0875-14-1/A1:2008-12EN 55014-2; VDE 0875-14-2:2009-06
Geluidsniveau	Conformiteitsbeoordeling	EN 61000-3-2; VDE 0838-2:2006-10EN 61000-3-2/A1; VDE 0838-2/A1:2007-05
gemeten / gegardeerd		EN 61000-3-2/A7; VDE0838-2/A7:2007-06
JET 1000 78/81 dB(A)		EN 61000-3-2/A4; VDE 0838-2/A4:2007-06
JET 1300 82/83 dB(A)	2000/14/EG	EN 61000-3-3; VDE 0838-3:2009-06
JET 1400 72/73 dB(A)	bijlage V

Kotz, 2010-07-14

Eventuele materiaal- of fabricagefouten aan het apparaat verhelpen we gedurende de wettelijkke termijn voor garantieansprakenaar onske keuze door reparatie of een verrangende levering.Deze garantietermijn wordt bepaald door de wetgeving in het land, waar het apparaat is gekocht.

Onze garantietoezegging geldt enkel bij: De garantie vervalt bij:

correcte behandeling van het apparatusat
inachtneming van de bedieningshandleiding
gebruik van originele reserveonderdelen

pogingen tot reparatie van het apparaat
technische wijzigingen aan het apparatus

• gebruik dat Niet in overeenstemming is met de bestemming (bijvoorbeeld bedrijfsmatig of gemeentelijk gebruik)

Uitgesloten van de garantie zijn:

lakschade die is veroorzaakt door normale slijtage
■ slijtageonderdelen, die op de kaart met reserveonderdelen zichen gekenmerkt met de omkadering xxxxxxX)
verbrandingsmotoren - hiervoor gelden de aparte garantiebepalingen van de betreffende motorfabrikant

Bij garantieaanspraken kut u zich met deze garantieverklaring en het aankoopbewijs wenden tot de distributeur of de bevoegde klantenservice bij u in de buurt. Met deze garantietoezegging blijven de wettelijkke aanspraken bij gebreken van de koper gegenover de verkoper onverkort van kracht.
