NAVODILA ZA UPORABO JET F AL-KO

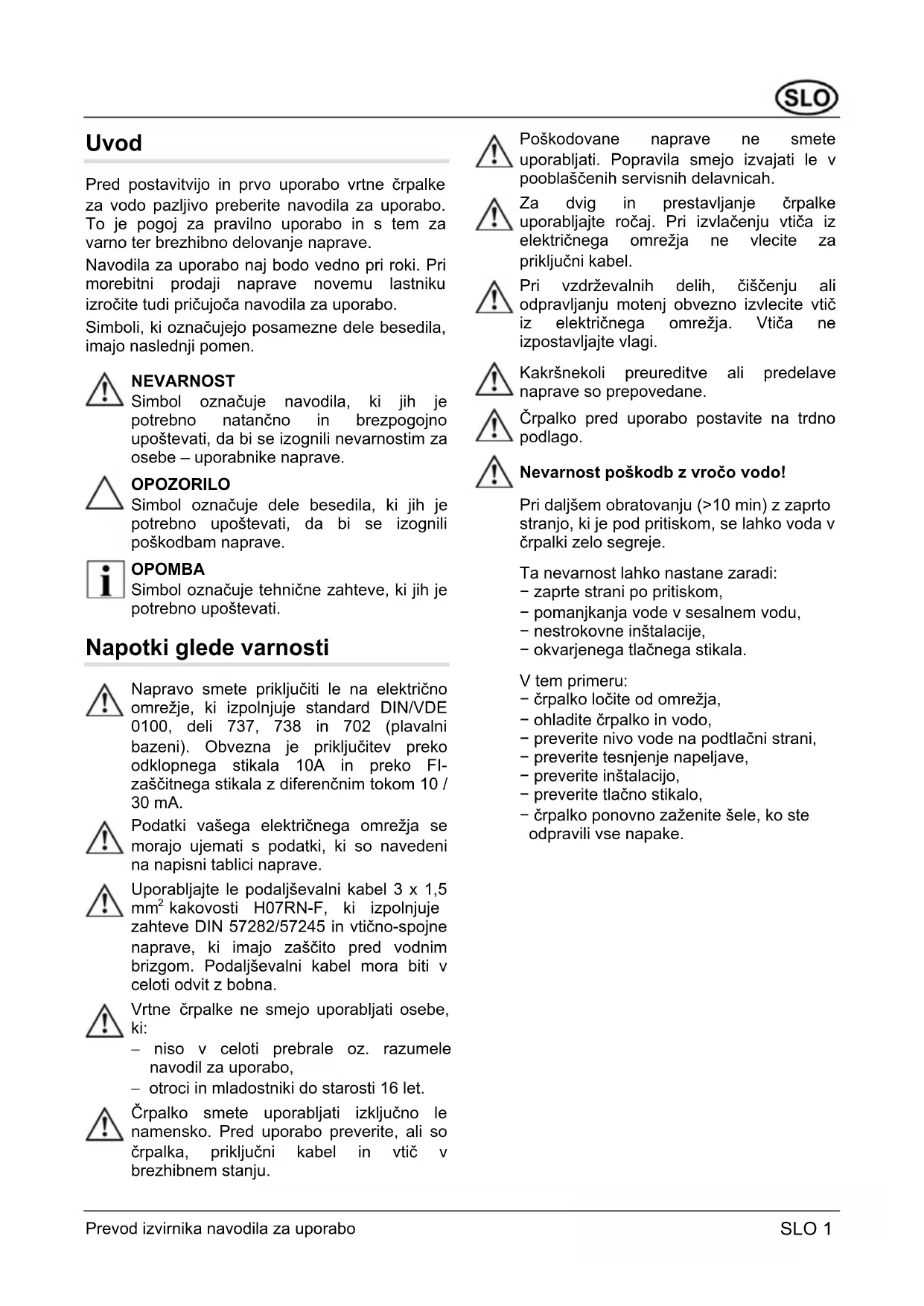

Navodila za uporabo naj Bodo vedno pri roki. Pri morebitni prodaji naprave novemu lastniku izrocite tudi pricujoča navodila za uporabo.

Simboli, ki označujejo posamezne dele besedila, imajo naslednji pomen.

NEVARNOST

Simbol označuje navodila, ki jih je potrebno natančno in brezpogojno upostevati, da bi se izognili nevarnostim za osebe – uporabnike naprave.

OPOZORILO

Simbol označuje dele besedila, ki jih je potrebno upostevati, da bi se izognili poskodbam naprave.

OPOMBA

Simbol oznacujetechnicne zahteve,ki jih je potrebno upostevati.

Napotki glede varnosti

Napravo smete prikljuciti le na elektricno omrezej, ki izpolnjuje standard DIN/VDE 0100, deli 737, 738 in 702 (plavalni bazeni). Obvezna je prikljucitev preko odklopnega stikala 10A in preko Flizašcitnega stikala z diferencnim tokom 10 / 30 mA.

Podatki vašega elektricnega omrežja semorajo ujemati s podatki, ki so naveneni na napisni tablici naprave.

Uporabljajte le podaljsevalni kabel 3× 1,5 mm^2 kakovosti H07RN-F,ki izpolnjuje zahtve DIN 57282/57245 in vticno-spojne naprave,ki imajo zašcito pred vodnim brizgom.Podaljsevalni kabel mora biti v celoti odvit z bobna.

Vrtne crpalke ne smejo uporabljati osebe, ki:

• niso v celoti prebraile oz. razumele navodil za uporabo,

• otroci in mladostniki do starosti 16 let.

Crpalko smete uporabljati izključno le namensko. Pred uporabo preverite, ali so crpalka, priključni kabel in vtič v brezhinem stanju.

Poskodovane naprave ne smete uporabljati. Popravila smejo izvajati le v pooblascenih servisnih delavnicah.

Zadvig in prestavljanje crpalke uporabljaje rocaj. Pri izvlačenju vtiča iz elektricnega omrežna ne vlecite za priključni kabel.

Pri vzdrrzevalnih delih, ciiscenju ali odpravljanju motenj obvezno izvlecite vtic iz elektricnega omrežja. Vtica ne izpostavlajte vlagi.

Kakrsnekoli preureditev ali predelavenaprave so prepovedane.

Crpalko pred uporabo postavite na trdno podlago.

Nevarnost poskodb z vroco vodo!

Pri daljsem obratovanju (>10min) z zaptro stranjo, ki je pod pritiskom, se lahko voda v crpalki zelo segreje.

Ta nevarnost lahko nastane zaradi:

• zapre strani po pritiskom,
• pomanjkanja vode v sesalnem vodu,
• nestrokovne instalacije,
• okvarjenega tlačnega stikala.

V tem primeru:

• crpalko locite od omrežja,
• ohladite Črpalko in vodo,
• preverite nivo vode na podtračni strani,
• preverite tesnjenje napeljave,
  -preverite instalacijo,
  -preverite tlachno stikalo,
• crpalko ponovno zazenite sele, ko ste odpravili vse napake.

Namen

Dovoljena uporaba

Vrtna crpalka je namenjena za zasebno uporabo v hiši in na vrtu. Uporabljati jo smete le v okolju in pri pogojih, navenenih v tehnčnih podatkih. Naprava je primerna izključno le za naslednje namene:

namakanje in zalivanje (npr. vrta, trate, zelenjavnih gredic),
- precrpavanje ali izcrpanje vode iz posod (npr. plavalega bazena),
- odvizemanje vode iz vodnjaka, rezervoarja za deževnico ali cisterne.

Vrtna je namenjena izključno za Črpanje naslednjih tekovičin:

• Čiːsta voda,
• deževnica,
• voda z vsebstjo klora (za plavalni bazen).

Prepovedana uporaba

Crpalka ne sme trajno obratovati.

Ne smete je uporabljati za crpanje:

• pitne vode
  slane vode,
• Živil,
  umazane vode,
• agresivnih sredstev oz. kemikalij,
• jedkih, vnetljivih, eksplozivnih sredstev ali tekocin, ki se vplnjajo,
• tekocin s temperaturo nad 35^
• vode, ki vsebuje pesek ali druge ostre delce.

Opis naprave

Vrtna crpalka za vodo in pribor (A, B, C)

1vhodni (sesalni) prikljucek
2 vijak za dolivanje vode
3 izhodni (tlačni) priključek
4 ohise motorja
5 priključni kabel
6 stikalo za vklop in izklop
7 noga crpalke
8 ohisej crpalke
9 izpustni vijak crpalnegaprostora
10 izpustni vijak filtrirnega prostora
11 kontrlno okence filtra
12 tesnilafiltra
13 filter
14 protipovratni ventil
15 tesnilo
16 tesnilni obroček (kontrolno okence - filtrirni prostor

17 ploscato tesnilo
18 kotni element
19 ploscato tesnilo
20 povezovalni element
21 tesnilni obroček
22 tlačni vod (pribor)
23 sesalna garnitura (pribor)

Filtrirna posoda (sika B)

Pribor ne spada k obsegu dobave.

Delovanje

Crpalka sesa vodo skozi priključek (1) in jo prek filtra potiska k izhodu crpalke (3). Stikalo (6) je namenjeno za vkljucitev oz. izključitev crpalke.

Termična zaščita

Crpalka je opremljena s termičnim stikalom, ki izključi crpalko v primuru prekomernega segrevanja. Ko se crpalka ohladi (15 do 20 minut), se samodejno vljuči.

Postavitev naprave in zagon

• Crpalko postavite na vodoravno,Čvrsto in pred poplavo varno podlago.
  Zagotovite, da crpalka ne bo izpostavljena dezju in neosrednim vodnim curkom.

Dolžino sesalne cevi izberite tak, da ne bo moglo priti do suhega teka crpalke. Ustje sesalne cevi se mora vedno nahajati vsaj 30 cm pod gladino vode.

• Na crpalko pritrdite sesalno cev. Spoj mora biti neproduusen. Pazite, da ne poškodujete navoja.

Pri visini sesanja preko 4 m mora imeti sesalna cev premer najmanj 1" (25,4 mm). Priporocamo uporabo sesalne garniture AL-KO (23) s sesalno cevjo, sesalno kosaro in ventilom za preprecitev povratnegataoka. Posvetujte se s prodajalcem.

• Sesalna cev mora potekatiismo navzgor.

Če gre sesalna cev nad visino crpalke, v cevi nastajajo zračni mehurji.

Montaža tlačne cevi

• Povezovalni element (20) s tesnilnim obročkom (21) privijte v izhodni priključek (3).
• Kotni element (18) privijte na povezovalni element (20) in ga obrnite vŽeleno smer.
• Na kotni element pritrdite cev.
• Odpritve sze zaporne elemente na cevi (ventile, prsilne硬度 itd).

Napolnitev Črpalke z vodo

Pred vsako postavitvijo oz. zagonom morate v crpalko do roba naliti vodo. To je potrebno zato, da crpalka lahko takoj po zagonu vsesa vodo. Suhi tek bi crpalko unicil.

• Odprite zaporni vijak za dolivanje (2).
  Nalijte toliko vode, da je notranjost crpalke (8) zalita.
  Privijte zaporni vijk (2).

Vkljucitev crpalke

Vtic prikljucite na elektricno omrezej.
Crpalke ne vkligite, ce je tlačna cev na koncu zaptra oz. zamašena.
- Odpritvse zaporne elementa na cevi (ventile, prsilne sobe itd).
- Vrtno Črpalko vkljucite s stikalom (6).
- Po uporabi crpalko izkligcit e s stikalom (6).

Vzdrževanje in nega

Pred začetkom vzdřevalnih del obvezno izvlecite vtic iz elektricnega omrežja. Zagotovite, da naprave med vzdřevalnimi deli ne bo mogel vkliqucitki kdo drug.

Splakovanje Črpalke

Po crpanju vode, ki vsebuje klor (voda za plavalni bazen) ali drugih tekocin, ki puscajo usedline, morate crpalko splakniti s cisto vodo.

Ciscenje filtra

• Odvijte zaporni vijak (10) na odprtini za praznjenje, izpraznite filtrirni prostor in nato ponovno zaprite odprtino za praznjenje.

S pomocjo kluca za filter odvijtePokrov filtra (11).
Filter (13) vzemite iz glave crpalke in ga očistite pod tekoco yodo.
- Preden ga vgradite nazaj, preglejte obeteynili (12) na filtru in tesnilo (16), ali so poskodovana. Ce je treba, jih zamenjaje.

Tesnilo (16) mora biti pravilno namesceno na svoj prostor na glavi crpalke (glejte detajl na sliki B). Ce je treba, tesnilo rahlo namazite z brezkislinskomastjo.
Vgradite filter, privijtePokrov filtra in ga trdno zategnite s kljucem za filter.

Zaščita proti zmrzali

Crpalko morate zašcititi pred zmrzovanjem.

• Izpraznite sesalni in tlačni vod.
• Odvijte izpustna vijaka (9) in (10) ter pustite, da iz Črpalke izteče voda.
• Izpustna vijaka privijte nazaj in Črpalko skladišcite tak, da bo zašcitena pred zmrzovanjem.

Odstranjevanje

RL 2002/96 EG

Odslužene naprave ne sodijo med gospodinjske oppadke!

Embalza, naprava in pribor so izdelani iz materialov, ki jih je mozno reciklirati, zato jih odstranite naprimeren način.

Motnje v delovanju

Pred odpravljanjemotnje izvlecite vtic iz elektricnega omrežja.

Motnja	Vzrok	Ukrepanje
Motor Črpalke ne teče	Tekalno kolo je blokiranoAktiviralo se je termično stikalo	Očistite Črpalko, odstranite zamašek.Počakajte, da termično stikalo spet vključi Črpalko. Upoštevajte najvišjo dopustno temperaturo Črpanega medija. Črpalko nj pregledajo na pooblašćenem servisu.Elektricar nj ugotovi vzrok.Preverite varovalko.
Ni omrežne napetosti
Črpalka teče, vendarende Črpavode	Sesalna cev ni pod vodno gladinoV ohišju	Ustje sesalne cevi potopite bolj globokoNalijte vodo v Črpăltalke je zrak
Zamašila se je sesalna stran		Preverite vse priključne povezave inPokrov filtra, ali tesnijoNEVARNOST!Nevarnost poškodb z vročo vodo!
Tlačna cev je zaphta	Tlačna cev je zaphta	Očistite sesalno stran ČrpalkeNEVARNOST!Nevarnost poškodb z vročo vodo!Odprite cev.Poravnajte cev.
Tlačna cev je prepognjena
Pretok vode jepremajhen	Tlačna cev je prepognjena	Poravnajte cev.
Cev je pretanka	Uporabite cev z večjim premeromZamašila se je sesalna stran	Odstranite umazanijo z ustja sesalnecevi
Premer sesalne cevi ni zadosten	Uporabite cev z večjim presekomVišina Črpanja je prevelika	Upoštevajte največjo višino Črpanja(gleje tehnčne podatke)
Višina sesanja je prevelika		Upoštevajte največjo višino sesanja(gleje tehnčne podatke)

Če vzroka motnje ne morete ugotoviti, se obrnite na pooblasčeni servis.

Uvod

Prije montiranja i pušanja u rad obvezno pročitajte uputstvo za rad pumpe kako bi sprijecili nezgode i osigurali besprijekoran rad. Uputstvo Čuvajte takdo Vam u slučaju potrebe odmah bude pri ruci.

Ukoliko pumpu prodajete iliPoklanjate svakako uz nju prilozite i ova uputstva.

U uputstvu se koriste slijedeci symboli:

OPASNOST

Otklananje začepljenja

S to izjavo potrujemo, da je ta izdelek v predstavljeni izvedbi, skladen z usklajenimi direktivami EU, varnostimi standardi EU in upostevnimi standardi za tovrstne izdelke.

Izdelek

Elektricna vtna Črpalka

Serijska stevilka

G3013015

Tipi

JET 1000

JET 1300

JET 1400

Raven zvočne moči

izmerjena / zagotovljena

JET 1000 78/81 dB(A)

JET 1300 82/83 dB(A)

JET 1400 72/73 dB(A)

Proizvajalec

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Direktive EU

2006/95/EG

2004/108/EG

2000/14/EG (13)

Ugotavljanje

skladnosti

2000/14/EG

Dodatek V

Pooblaščeni zastopnik

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Usklajene norme

EN 60335-1; VDE 0700-1:2007-02

EN 60335-2-41; VDE 0700-41:2004-12

EN 60335-2-41/A2; VDE 0700-41/A2:2009-02

EN 55014-1; VDE 0875-14-1:2007-06

EN 55014-1/A1; VDE 0875-14-1/A1:2008-12

EN 55014-2; VDE 0875-14-2:2009-06

EN 61000-3-2; VDE 0838-2:2006-10

EN 61000-3-2/A1; VDE 0838-2/A1:2007-05

EN 61000-3-2/A7; VDE0838-2/A7:2007-06

EN 61000-3-2/A4; VDE 0838-2/A4:2007-06

EN 61000-3-3; VDE 0838-3:2009-06

Kotz, 2010-07-14

V zakonitem garancijskem roku morebitne napake v materialu ali izdelavi v skladu z našo presojo brezplačno odpravimo bodisi s popravilom ali zamenjavo delov. Obseg garancijskih pravic je odvisen tudi od zakonodaje države, v kateri ste napravo kopili.

• ce napravo uporabljate v skladu z navodili in namenom
• ce upostevate navodila za uporabo
• ce uporabljate le originalne nadomestne dele

ce skuša napravo popraviti nepooblašcena oseba
- Če opravite tehnicne spremembe na napravi
v primeru nenamenske uporabe

(npr. v pridobitvene ali komunalne namene)

Garancija ne kriere:

poskodb laka, ki so posledica obicajne obrabe
obrabnih delov, ki so naseznamu nadomestnih delov označeni z okvirčkom [XXX XXX (X)]
za motorje z notranjim izgorevanjem veljago dolocila v garancijskem listu, ki ga prerala proizvajalec

V primeru uveljavljanja garancije se z garancijskim listom in računom obrnite na svojega prodajalca ali najblžji pooblasčeni servis. Navedbe v pričujuči garancijski izjavi ne omejujejo zakonsko dolocenih pravic, ki jih ima kupec do prodajalca.
