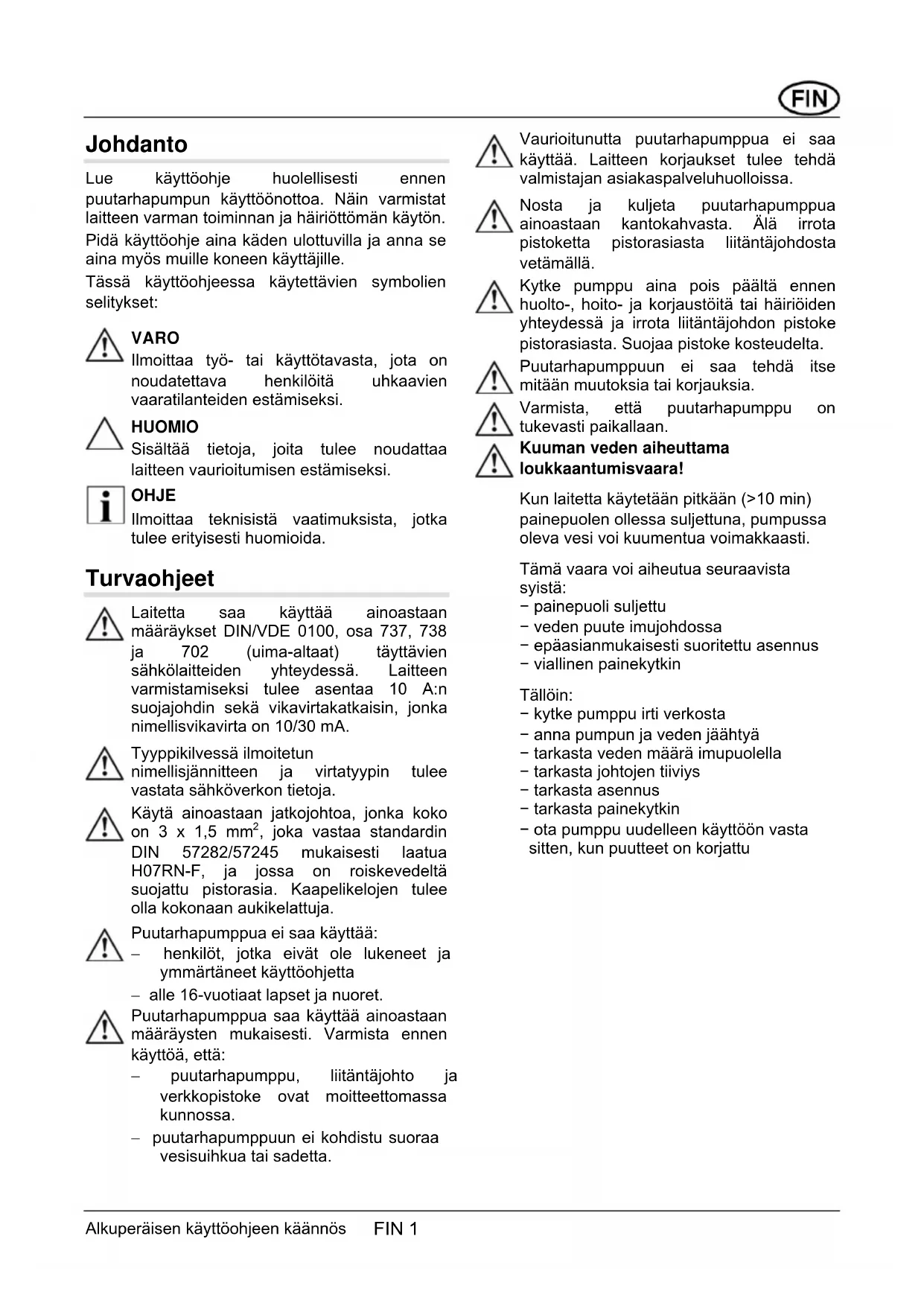

KÄYTTÖOHJE JET F AL-KO

Lue kayttoohje huolellisesti ennen puutarhapumpun kayttoonottoa. Nain varmistat laitteen varman toiminnan ja hairiottoman kayton. Pida kayttoohje aina kaden ulottuvilla ja anna se aina myos muille koneen kayttajille.

Tässä käytöohjeessa käytettävien symboli en selykset:

VARO

llmoittaa tyo- tai kayttotavasta, jota on noudatettava henkiloitua uhkaavien vaaratilanteiden estamiseksi.

HUOMIO

Sisältaa tietoja, joita tulee noudattaa laitteen vauroitumisen estämiseksi.

OHJE

Ilmoittaa teknisistä vaatimuksista, jotka tulee erityisesti huomioida.

Turvaohjeet

Laitetta saa kayttäa ainoastaan maaraykset DIN/VDE 0100, osa 737, 738 ja 702 (uima-altaat) tayttavien sahkolaitteiden yhteydessä. Laitteen varmistamiseksi tulee asentaa 10 A:n suojajohdin sekä vikavirtakatkaisin, jonka nimellisvikavirta on 10 / 30mA

Tyyppikilvessä ilmoitetun
nimellisjännitteen ja virtatyypin tulee
vastata sahköverkon tietoja.

Käytä ainoastaan jatkojohtoa,jonka koko on 3× 1,5mm^2 ,joka vastaa standardin DIN 57282/57245 mukaisesti lalua H07RN-F, ja jossa on roiskevedeltasuojattu pistorasia. Kaapelikeloen tulee olla kokonaan aukikelattuja.

Puutarhapumpppua ei saa kayttä: - henkilot, jotka eivat ole lukeneet ja ymmartaneet kaytttoohjetta

• alle 16-vuotiaat lapset ja nuoret.

Puutarhapumppua saa kayttaa ainoastaan märäysten mukaisesti. Varmista ennen kaytö,etta:

puutarhapumppu, liitantajohto ja verkkopistoke ovat moitteettomassa kunnossa.

puutarhapumppuun ei kohdistu suoraa vesisuihkua tai sadetta.

Vaurioitunutta puutarhapumppua ei saa kayttä. Laitteen korjaukset tulee tehdā valmistajan asiakaspalveluhuolloissa.

Nosta ja kuljeta puutarhapumppua
ainoastaan kantokahvasta. Alä irrota
pistoketta pistorasiasta liitäntäjohdosta
vetamalla.

Kytke pumppu aina pois pälä tā ennen huolto-, hoito- ja korjaustöitä tai Häiriöiden yhteydessä ja irrota liitäntäjohdon pistoke pistorasiasta. Suojaa pistoke kosteudelta.

Puutarhapumppuun ei saa tehdä itse mitään muutoksia tai korjauksia.

Varmista,etta puutarhapumppu on tukevasti paikallaan.

Kuuman veden aiheuttama loukkaantumisvaara!

Kun laitetta käytetaän pitkään (>10 min)
painepuolen ollessa suljettuna, pumpussa
oleva vesi voi kuumentua voimakkaasti.

Täm vaara voi aiheutua seuraavista syista:

• painepuoli suljettu
• veden puute imujohdossa
• epääasianmukaisesti suoritettu asennus
• viallinen painekytkin

Talloin:

• kytke pumppu irti vergkosta
• annapumpun ja veden jäahtyä
• tarkasta veden märä imupuolella
• tarkasta johtojen tiiviys
• tarkasta asennus
• tarkasta painekytkin
• ota pumppu uudelleen kayttoon vasta sitten, kun puutteet on korjattu

Käytötarkoitus

Märäystenmukainen käytto

Puutarhapumppu on tarkoitetu ainoastaan yksityiseen kayttoon talossa ja puutarhassa. Sitaa saa kaytttaa ainoastaan kayttorajoitusten puiteissa teknisten märäysten mukaisesti. Puutarhapumppu soveltu ainoastaan seuraaviin kayttotarkoituksiin:

• sadetukseen ja kasteluun (esim. nurmikkoalueet, kasvimaat ja puutarhat)
• sailiöiden tayttamiseen ja tyhjentämseen (esim. uima-altaat)
  veden ottamiseen kaivo sadevesitynnyreista ja vesisailioistä.

Laite soveltuu ainoastaan seuraavien nesteiden johtamiseen:

puhdas vesi
sadevesi
- klooripitoinen vesi (uima-altaiden vesi).

Märäystenvastainen käytto

Puutarhapumppua ei saa käyttaa yhtäjaksoisesti. Laite ei sovellu seuraavien nesteiden johtamiseen:

juomavesi
suolapitoinen vesi
elintarvikkeet
likavesi
- aggressiiiviset aineet, kemikaalit
- syövytävät, syttyvät, räjähtävät tai kaasuuntuvat nesteet
- nesteet, joiden lampotila on yli 35^
- hiekkapitoinen vesi ja hiovat aineet.

Laitekuvaus

Puutarhapumppu/tarvikkeet (kuva A, B ja C)

1 Pumpun sisääntuloaukko/imuletkuliitäntä
2 Täytöaukon tulppa
3 Pumpun ulostuloaukko/painejohtoliitanta
4 Moottorikotelo
5 Liitäntäjohto
6 Virtakytkin
7 Pumpun jalkaosa
8 Pumppukotelo
9Pumpputilan tyhennysruuvi
10 Suodatintilan tyhjennysruuvi
11 Läpinäkyvä kansi
12 Suodattimen tiivisteet

13 Suodatin
14 Takaiskuventtiili
15 Tiiviste
16 Pyorea tiivisterengas (suodatintilan lapinakyvä kansi)
17 Tasotiviste
18 Kulmanippa
19 Tasotiiiviste
20 Liitantanippa
21 Pyorea tiivisterengas
22 Painejohto (lisatarvike)
23 Imulaitteisto (lisatarvike)
Suodatinavain (kuva B)

Lisātarvikkeet eivāt kuulu toimitukseen.

Toiminta

Pumppu imee vetta imulektkun (1) avulla ja johtaa veden suodattimen kautta pumpun ulostuloon (3).

Puutarhapumppu kytketaän virtakytkimellä (6).

Lampösujoaus

Puutarhapumppu on varustetu lampokytkimellä, joka kytkee pumpun pois paalta sen ylikuumentuessa. Noin 15-20 minuutin jaahdytysvaiheen jälkeen pumppu kytkeytyy jalleen automaattisesti paalle.

Laitteen asennus ja käyttoönotto

• Aseta laite tasaiselle, tulvimisvettäkestävälle, kiinteälle ja vaakasuorallealustalle.
• Varmista, etta vesipumppu on suojattu sateelta ja suoralta vesisuihkulta.

Imuletkun asennus

Valitse imuletkun pituus siten, ettei pumppu voi kayda kuivana. Imuletkun tulee olla aina 30 cm vedenpinnan alapuolella.

• Asenna imuletku. Varmista, etta liitantä on tiivis, mutta ala vahingoita kierteita.
  i Jos imukorkeus on yli 4 mm, tulee asentaa imuletku,jonka halkaisija on vahintaan 1". Suosittelemme AL-KOn imutarvikesarjan (23) kayttamista. Sarjaan kuuluu imuletku, pumpun imukoppa ja pohjaventtiili (takaisinvirtauksenesto). Kysy lisää myyjalikkeesta.
• Asenna imuleku aina nousevasti.

Jos letku asennetaan korkeammalle kuin pumppu, letkuun muodostuu ilmakuplia.

Paineletkun asennus

• Ruuvaa liitantänippa (20) pyorean tiivisterenkaan kanssa (21) kiinni pumpun ulostuloon (3).
• Ruuvaa kulmanippa (18) liitantänippaan (20) ja kännä kulmanippaa haluamaasi suuntaan.
  Kiinnitakulmanippaan letku.
• Avaa paineletkussa oleva tulppa (venttiili, ruiskusuutin tms.).

Puutarhapumpun tayttäminen

Aina asennuksen/kayttoonoton yhteydessapumppu tulee tayttaylivuotoon astivedellä, jotta se voi alkaa heti imea. Pumppu rikkoutuu kuivana kaytettaaessa.

• Avaa tayttöaukon tulppa (2).
• Täytä pumppuun vettä täytöaukosta, kūnnes pumppukotelo (8) on täynna.
• Ruuvaa tayttöaukon tulppa (2) kiinni.

Pumpun kytkeminen pälle/pois pälä

• Kytke liitäntäjohdon pistoke pistorasiaan.

Älä anna pumpun käydä, jos paineletku on suljettu.

• Avaa paineletkussa oleva tulppa (venttiili, ruiskusuutin tms.).
• Kytke puutarhapumppu paallee kytkimesta (6).
• Kytke puutarhapumppu kayton jälkeen pois paälta kytkimestä (6).

Huolto ja hoito

Puutarhapumppu on erotettava sähköverkosta aina ennen huolto- ja hoitotöiden aloittamista. Irrota liitantajohdon pistoke pistorasiasta.

Jos pumpulla on johdettu klooripitoista uimaaltaan vettä tai muita nesteitä, joista jää jaämä, pumppu tulee huuhdella kayton jälkeen puhtaalla vedellä.

Suodattimen puhdistus

• Ruuvaa auki tyhjennysaukon sulkuruuvi (10), tyhjennä suodatintila ja sulje tyhjennysaukko uudelleen.
• Ruuvaa suodattimen kansi (11) irti suodatinavaimella.
• Irrota pumpun ylaosan suodatin (13) ja puhdista se juoksevan veden alla.
• Ennen kokoamista tarkista, etta suodattimen tiiviste (12) sekä tiiviste (16) ovat ehyet. Vaihda tarvittaessa uusiin.

Tiiiviste (16) tulee olla oikein asetettuna pumpun ylaosan tiivisteaukkoon (katso yksityiskohdat kuvasta B). Voitele tarvittaessa tiiviste kevyesti hapottomalla rasvalla.

Kokoa suodatin, kierra suodattimen kansi paikalleen ja lisaksi kirista suodatinavaimella.

Takaiskuventtiilin asentaminen ja poistaminen, puhdistus

• Irrota suodatin (katso kohta "Suodattimen puhdistus").
• Kierrä takaiskuventtiili (14) irti ja huuhtele se juoksevan veden alla.
  Uusi tiiviste (15) tarvittaessa.
• Asenna takaiskuventtiili paikalleen.
• Asenna suodatin ja suodatinkansi paikalleen.

Jäätymiseltä suojaaminen

Tyhjennä imu- ja paineletku.
- Ruuvaa tyhjennysruuvit (9) ja (10) irti ja anna veden valuua ulos pumpusta.
- Ruuvaa tyhjennysruuvit uudelleen paikoilleen ja varastoi pumppu jaatymiseltä suojattuna.

Jätehuolto

RL 2002/96 EG

Älä havita kaytosta poistettuja laitteita talousjatteen mukana!

Pakkaus, laite ja lisātarvikkeet on valmistetu kierratyskelpoisista materiaaleista, ja ne on havitettāvā asianmukaisella tavalla.

Pumpun huuhtelu

Häirö

Irrota verkkopistoke aina ennen hairiönpoistoon liittyviä toita.

Häiriö	Syy	Korjaus
Moottori ei toimi	Slipipyörä jumittunut	Huuhtele pumppu, poista sukos
	Lämpökytkin on kytkenyt laitteenpois pälätä	Odota, kunnes lampökytkin kytkee pumpun uudelleen pälä. Huomioijohdettavan aineen maksimilampötila.Annatarkistaa pumppu.
	Ei	verkkojännitäkista sulakkeet, annasahköalan ammattilaisten tarkistaa viransyöttö
Puutarhapumppu toimii, mutta ei johda nestettä	Veden taso liian alhainen	Upota imuletu syvemälle
	Ilmaa	pumppakotelossa	Täytä
Pumppu imee ilmaa		Tarkista kaikki jatkoyhteydetsuodattimen kannen tiiviys	sekä
	Imupuolen	tukfARO!Kuuman veden aiheuttamaloukkaantumisvaara!Poista lika imualueelta
	Paineletku	suljfARO!Kuuman veden aiheuttamaloukkaantumisvaara!Avaan paineletku
Paineletku taitunut	Suorista paineletku
Syöttömärä lianpieni	Paineletku taitunut	Suorista paineletku
Letkun halkaisija liian pieni	Käytä suurempaa paineletkua
Imupuolen sukose	Poista lika imualueelta
Nostokorkeus liian suuri		Noudata maksimi nostokorkeutta(teknisitetiedot)
	Imukorkeus	liiafarkista imukorkeus, noudatamaksimi imukorkeutta(teknisitetiedot)

Ellet onnistu poistamaan häiriöta, ota yhteyttä asiakaspalveluumme.

Uvod

EY-vaatimustenmukaisuusvakuutus

Vakuutamme taten, etta kysessä oleva tuote vastaa siinä tilassa,
kuin valmistaja on sen markkinoille saattanut, harmonisoituja EU-direktiivejä,
EU-turvastandardeja sekä tuotekohtaisia standardeja.

Tuote

Puutarhapumppu, sahkokayttoinen

Sarjanumero

G3013015

Tyyppi

JET 1000

JET 1300

JET 1400

Aänitehotaso

mitattu / taattu

JET 1000 78/81 dB(A)

JET 1300 82/83 dB(A)

JET 1400 72/73 dB(A)

Valmistaja

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

EU-direktiivit

2006/95/EG

2004/108/EG

2000/14/EG (13)

Vaatimustemukaisuuden

arviointi

2000/14/EG

Iite V

Valtuutetu henkilö

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Harmonisoidut standardit

EN 60335-1; VDE 0700-1:2007-02

EN 60335-2-41; VDE 0700-41:2004-12

EN 60335-2-41/A2; VDE 0700-41/A2:2009-02

EN 55014-1; VDE 0875-14-1:2007-06

EN 55014-1/A1;VDE 0875-14-1/A1:2008-12

EN 55014-2: VDE 0875-14-2:2009-06

EN 61000-3-2; VDE 0838-2:2006-10

EN 61000-3-2/A1; VDE 0838-2/A1:2007-05

EN 61000-3-2/A7; VDE0838-2/A7:2007-06

EN 61000-3-2/A4; VDE 0838-2/A4:2007-06

EN 61000-3-3; VDE 0838-3:2009-06

Kotz, 2010-07-14

Laitteessa mahdollisesti esiintyvat materiaali- tai valmistusvirheet korjataan lakisäateisen takuun voimassaoloaikana valmistajan parhaaksi katsomalla ravalljoko korjaamalla tai toimittamalla asiakkaalle varasa. Takuun voimassaoloaika märäytyy laitteen ostomaan lakien mukaisesti.

Valmistajan myontamä takuu patee vain seuraavien edellytysten tayttyessä:

Takuu raukeaa seuraavissa tapauksissa:

Laitetta kaytetaan asianmukaisesti
Käytöhjetta noudatetaan
Laitteessa käytetän alkuperäisia varaosia

Laitetta on yritetty korjata
Laitteeseen on tehty teknisä muutoksia
Laitetta on käytetty märäysten tai ohjeiden vastaisella tavalla (esim. kaupalliseen tai kunnallistekniseen tarkoitukseen)

Takuu ei koske:

Maalivaurioita, jotka johtuvat normalaista kulumisesta
Kuluvia osia, jotka on merkitty varaosakaavioon kehyksellxxxXXXX)
■ Polttomoottoreita - Niitta koskevat kulloinkin kyseessä olevan moottorinalmistajan erilliset takuumaäräykset

Ota takuutapauksessa yhteyttä jalleenmyyjään tai lahimpään valtuutettuun huoltolikkeseen ja esitä tämä takuutodistus ja myntykuitti. Valmistajan myontämä takuu ei rajoita ostajan lakisaäteisiä takuuvaatimuksia.
