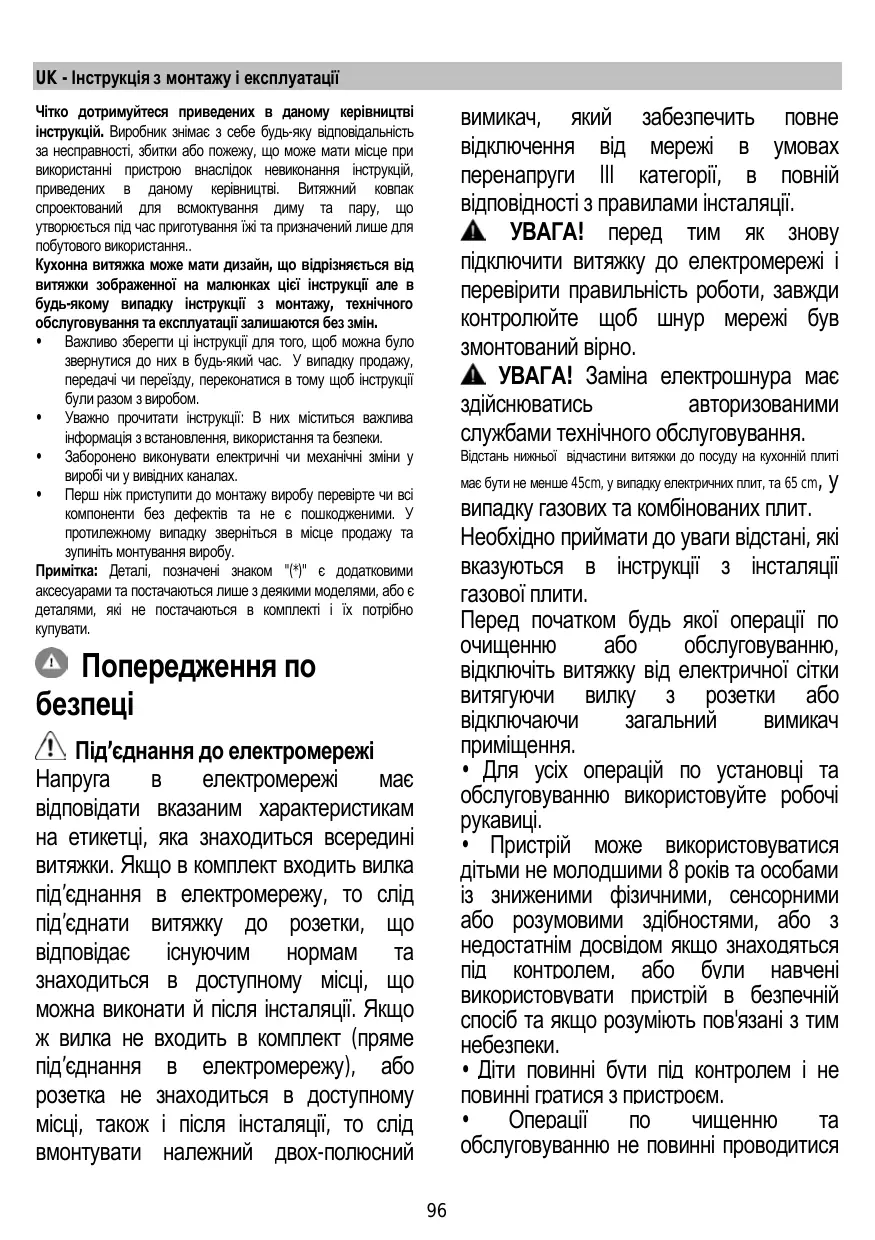

UK - Інструкція з монтажу і експлуатації Чітко дотримуйтеся приведених в даному керівництві інструкцій. Виробник знімає з себе будь-яку відповідальність за несправності, збитки або пожежу, що може мати місце при використанні пристрою внаслідок невиконання інструкцій, приведених в даному керівництві. Витяжний ковпак спроектований для всмоктування диму та пару, що утворюється під час приготування їжі та призначений лише для побутового використання.. Кухонна витяжка може мати дизайн, що відрізняється від витяжки зображенної на малюнках цієї інструкції але в будь-якому випадку інструкції з монтажу, технічного обслуговування та експлуатації залишаются без змін. • Важливо зберегти ці інструкції для того, щоб можна було звернутися до них в будь-який час. У випадку продажу, передачі чи переїзду, переконатися в тому щоб інструкції були разом з виробом. • Уважно прочитати інструкції: В них міститься важлива інформація з встановлення, використання та безпеки. • Заборонено виконувати електричні чи механічні зміни у виробі чи у вивідних каналах. • Перш ніж приступити до монтажу виробу перевірте чи всі компоненти без дефектів та не є пошкодженими. У протилежному випадку зверніться в місце продажу та зупиніть монтування виробу. Примітка: Деталі, позначені знаком "(*)" є додатковими аксесуарами та постачаються лише з деякими моделями, або є деталями, які не постачаються в комплекті і їх потрібно купувати.

вимикач, який забезпечить повне відключення від мережі в умовах перенапруги III категорії, в повній відповідності з правилами інсталяції. УВАГА! перед тим як знову підключити витяжку до електромережі і перевірити правильність роботи, завжди контролюйте щоб шнур мережі був змонтований вірно. УВАГА! Заміна електрошнура має здійснюватись авторизованими службами технічного обслуговування. Відстань нижньої відчастини витяжки до посуду на кухонній плиті

має бути не менше 45cm, у випадку електричних плит, та 65 cm

випадку газових та комбінованих плит. Необхідно приймати до уваги відстані, які вказуються в інструкції з інсталяції газової плити. Перед початком будь якої операції по очищенню або обслуговуванню, відключіть витяжку від електричної сітки витягуючи вилку з розетки або відключаючи загальний вимикач приміщення. • Для усіх операцій по установці та обслуговуванню використовуйте робочі рукавиці. • Пристрій може використовуватися дітьми не молодшими 8 років та особами із зниженими фізичними, сенсорними або розумовими здібностями, або з недостатнім досвідом якщо знаходяться під контролем, або були навчені використовувати пристрій в безпечній спосіб та якщо розуміють пов'язані з тим небезпеки. • Діти повинні бути під контролем і не повинні гратися з пристроєм. • Операції по чищенню та обслуговуванню не повинні проводитися

Попередження по безпеці Під’єднання до електромережі Напруга в електромережі має відповідати вказаним характеристикам на етикетці, яка знаходиться всередині витяжки. Якщо в комплект входить вилка під’єднання в електромережу, то слід під’єднати витяжку до розетки, що відповідає існуючим нормам та знаходиться в доступному місці, що можна виконати й після інсталяції. Якщо ж вилка не входить в комплект (пряме під’єднання в електромережу), або розетка не знаходиться в доступному місці, також і після інсталяції, то слід вмонтувати належний двох-полюсний 96

фіксування у відповідності з цими інструкціями може привести до ризиків електричного походження.

дітьми без нагляду. • Приміщення повинно мати достатню вентиляцію коли витяжка використовується одночасно з іншими пристроями що працюють на газі або інших паливах. • Витяжку необхідно часто чистити як в середині, так і ззовні (ХОЧА Б ОДИН РАЗ НА МІСЯЦЬ), дотримуватися в будь якому випадку того, що вказується в інструкціях по обслуговуванню. • Не дотримання норм очищення та заміни і очищення фільтрів збільшує ймовірність ризику загоряння. • Суворо заборонено приготування їжі на відкритому вогні під витяжкою. • Для заміни лампочки освітлення використовувати тільки тип лампочки вказаний в розділі обслуговування/заміна лампочки цього посібника. Використання відкритого полум’я наносить збиток фільтрам і може призвести до загорання, тому потрібно уникати в будь якому випадку. Смаження повинно проводитися під наглядом щоб уникнути загоряння розлитої олії. УВАГА: Коли варильна поверхня працює, доступні частини можуть нагріватися. • Не підключати пристрій до електричної сітки до тих пір, поки не буде повністю закінчена установка. • Що стосується технічних мір та мір безпеки у використанні що відноситься до викидів парів, суворо дотримуйтеся норм місцевих компетентних органів. • Повітря що втягується, не повинно випускатися в трубу яка використовується для викиду димів пристроями що працюють на газі та інших паливах. УВАГА! Не встановлювання відповідних гвинтів і пристроїв для

• Не використовувати або залишати витяжку без правильно встановлених лампочок з ризиком отримати удар електричним струмом. • Ніколи не використовувати витяжку без правильно встановленої решітки! • Витяжка НІКОЛИ не повинна використовуватися як опорна поверхня, якщо тільки не вказується. • Використовувати гвинти для фіксування в наборі з продуктом для установки, якщо немає в наборі, придбати гвинти правильного типу. • Використовувати правильну довжину гвинтів яка вказується в посібнику по встановленню. • У випадку сумнівів, консультуватися в авторизованому центрі або з кваліфікованим персоналом.

УВАГА! Не слід використовувати з програматором, таймером, окремим пультом керування або з будь-яким іншим пристроєм, який приводиться в дію автоматично. • Витяжка призначена для установки над плитою, що має не більше 6 нагрівальних елементів. Даний виріб промаркований відповідно до Європейської директиви 2012/19/EC, утилізація електричного і електронного обладнання (WEEE). Забезпечуючи вірну утілізацію цього виробу, Ви допоможете попередити потенційні негативні наслідки для оточуючого середовища і здоров’я людини, котрі могли б мати місце в протилежному випадку.

на самому виробі або на супроводжуючому Символ його документі вказує, що при утилізації цього виробу з ним не можна поводитися як зі звичайними побутовими відходами. Він має здаватися у відповідний пункт прийому електричного і електронного обладнання для подальшої утилізації. Здавання на злам повинно виконуватися згідно з місцевими правилами по утилізації відходів. Для більше детальної інформації про правила поводження з такими виробами, їх утилізації і переробки звертайтесь в місцеві органи влади, в службу по утилізації відходів, або в магазин, в якому Ви придбали даний виріб. Прилад спроектовано, випробувано і виготовлено згідно з: • Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. • Експлуатаційні якості: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради для правильної експлуатації та для зниження впливу на середовище: Вмикайте витяжку на мінімальну швидкість перед початком приготування їжі, і залишайте її працювати на декілька хвилин після закінчення приготування. Збільшуйте швидкість тільки у разі великої кількості диму і пару та використовуйте наддув тільки у крайніх випадках. Для підтримання високої ефективності видалення запахів, за необхідності, виконуйте заміну

встановлюються якщо Ви хочете використовувати ковпак в режимі рециркуляції. • Перевірити щоб всередині ковпака не залишалося предметів, поміщених туди на час його транспортування (наприклад, пакетиків з шурупами, листів гарантії і т.п.), якщо вони є, вийміть їх і збережіть. В комплект витяжки входять шурупи для кріплення, розраховані на більшість типів стін/стель. Проте необхідно звернутися до кваліфікованого техніка для перевірки придатності матеріалів в залежності від типу стіни чи стелі. Стіна/стеля повинні бути достатньо міцними, щоб витримати вагу витяжки.

вугільного(-их) фільтру(-ів). Для підтримання високої ефективності фільтру жирів, за необхідності, виконуйте чистку фільтру(-ів) жирів. Використовуйте максимальний діаметр системи повітроводів, що вказаний у інструкції для оптимізації ефективності та мінімізації шуму.

Використання Витяжний ковпак спроектований для всмоктування диму та пару, що утворюється під час приготування їжі та призначений лише для побутового використання.. Витяжка розроблена для роботи в режимі всмоктування, виводячи повітря назовні або в фільтруючому режимі з рециркуляцією повітря.

Функціонування Модель А

Варіант відведення Пари виводяться назовні через вивідну трубу закріплену до фланця з'єднання.

Вивідна труба не постачається і тому необхідно її придбати окремо. Діаметр вивідної труби повинен відповідати діаметру з’єднувального кільця.

УВАГА! Якщо витяжний ковпак має вугільні фільтри, то їх треба зняти. Під’єднати ковпак до настінної вивідної труби та вивідного отвору з однаковим діаметром виходу повітря (з’єднуючий фланець). Використання настінних вивідних труб та отворів з меншим діаметром приведе до зменшення ефективності всмоктування та значне збільшення рівня шуму. Тому ми знімаємо з себе будь-яку відповідальність по вищесказаному. ! Використовуйте найкоротший витяжний канал. ! Використовуйте витяжний канал з найменшою кількістю поворотів (максимальний кут повороту: 90°). ! Уникайте різких змін площі перерізу витяжного каналу.

Перша швидкість (T1) Натискуйте T1 для включення першої швидкості. При включенні цієї функції, відповідний СІД спалахує і горить постійним світлом. Знову натискуйте на T1 для виключення витяжного ковпака. Друга швидкість (T2) Натискуйте T2 для включення другої швидкості. При включенні цієї функції, відповідний СІД спалахує і горить постійним світлом. Знову натискуйте на T2 для виключення витяжного ковпака.

Варіант з фільтрацією

Третя швидкість та функція BOOSTER (ПІДСИЛЮВАЧ) (T3) тільки для моделі A При вимкненому витяжному ковпаку, а також при включених першій або другій швидкості, можна включити третю швидкість натисненням кнопки T3 і спалахне постійним світлом відповідний СІД. Подальше натиснення на кнопку T3 запустить booster. Booster може бути включений лише після того, як була включена третя швидкість. При включеному booster, СІД кнопки T3 починає пульсувати. В ході роботи booster можна перейти до першої або другої швидкості шляхом натискання на кнопку відповідної швидкості T1 або T2, підсилювач вимкнеться, а обрана швидкість включиться. Для виключення витяжного ковпака при включеному booster, знову натисніть на кнопку T3 . Через 5 хвилин роботи booster автоматично вимикається, а витяжка повертається до третьої швидкості.

Втягнуте повітря знежирюється та очищується та знову повертається в приміщення. Для того, щоб використовувати ковпак у цьому режимі, необхідно встановити додаткову систему фільтрів з активованим вугіллям.

Як показано на кресленнях по установці просверлити 6 отворів (Ø 8мм глибиною 40 мм), в місцях вказаних на шаблоні сверління, щоб закріпити витяжку і кронштейн підтримки каміну. Провіряти в кінці установки чи витяжка і камін є бездогонно вирівняні.

Інсталяція Перед початком монтажу: • Перевірте щоб розміри придбаного Вами виробу підходили до вибраного місця його монтажу. • Зніміть вугільний фільтр/и якщо він/вони присутні (дивитись також відповідний розділ). Фільтр/и знову

Третя швидкість (T3) тільки для моделі B

дезодоруючого фільтру. Протягом 10 секунд можна скинути індикацію жироуловлювального фільтру натисненням T1+T2 і індикацію дезодоруючого фільтру натисненням T1+T3. Після виконання цього скидання, комбінації цих кнопок швидко блимнуть двічі. Тепер інтерфейс функціонуватиме, як завжди. Увага: Протягом цих 10 секунд витяжний ковпак буде працювати нормально, але не буде візуального зворотного зв'язку на кнопках включення швидкостей. Якщо в ході цих 10 секунд не буде виконано жодних дій, СІДи перестануть пульсувати, і візуальний зворотний зв'язок повернеться до нормального режиму.

Натискуйте T3 для включення другої швидкості. При включенні цієї функції, відповідний СІД спалахує і горить постійним світлом. Знову натискуйте на T3 для виключення витяжного ковпака. Timer (Таймер) (T4) Timer можна включати при включених першої, другої або третьої швидкості. Якщо ця функція включена, то СІД Timer (T4) і СІД раніше обраної швидкості (T1/T2/T3) будуть горіти постійним світлом. Тривалість роботи timer залежить від обраної швидкості: Перша швидкість T1 = тривалість 20 хвилин Друга швидкість T2 = тривалість 15 хвилин. Третя швидкість: T3 = тривалість 10 хвилин. Коли одна з швидкостей працює з таймером, можна вимкнути timer натисненням кнопки T4, або ж натисненням кнопки будьякої іншої не включеної швидкості. Для виключення витяжного ковпака натискуйте знову на кнопку тієї швидкості, до якої був застосований таймерний режим роботи. ПРИМІТКА: тільки модель А Неможливо включити timer, поки працює booster . Після закінчення часу витяжний ковпак вимикається. Коли одна з швидкостей працює з таймером, можна переключити на іншу натисканням кнопки потрібної швидкості. Ця операція вимкне таймер.

Догляд Чистка Для чистки використовуйте ЛИШЕ спеціальну серветку, намочену нейтральним рідким миючим засобом. НЕ ВИКОРИСТОВУЙТЕ ЗАСОБІВ АБО ІНСТРУМЕНТІВ ДЛЯ ОЧИЩЕННЯ! Не використовуйте засоби що мають абразивні матеріали. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Фільтр затримки жирів Мал. 18 Затримує жировi сполучення, що виникають під час приготування їжі. Повинен чиститись один раз на місяць не сильнодіючими миючими засобами, вручну або в посудомийній машині при низькій температурі і з коротким циклом. При митті в посудомийній машині металевий фільтр затримки жиру може втратити колір, але його характеристики з фільтрування жодним чином не зміняться. Для зняття фільтру затримки жиру потягніть на себе пружинну ручку відчеплення фільтру.

Підсвічування (T5) Підсвічування може включатися в будь-який момент натисненням кнопки T5. При включенні цієї функції, відповідний СІД спалахує і горить постійним світлом. Налаштування фільтру Включення і виключення індикаторів фільтру може здійснюватися лише у вимкненого витяжного ковпака. Для доступу до меню конфігурації потрібно виконати довге натиснення на кнопки T2+T3, Після входу в меню T1 почне пульсувати. Передвстановлене налаштування таке:  жироуловлювальний фільтр індикатор (T2) горить, тобто включений;  дезодоруючий фільтр індикатор (T3) не горить, тобто не включений. T2 включає / вимикає індикатор жироуловлювального фільтру. T3 включає / вимикає індикатор дезодоруючого фільтру. Для виходу з меню виконайте тривале натискання на кнопку T1 або почекайте 10 секунд

Вугільний фільтр (тільки в режимі рециркуляції) Мал. 19 Вбирає неприємні запахи кухні. Перевірка вугільного фільтру на насичення проводиться після більш менш довгого періоду використання в залежності від типу кухні і регулярності очистки фільтру жирів. У будь-якому випадку необхідно заміняти патрон максимум кожні чотири місяці. НЕ підлягає миттю чи поновленню. Круглий вугільний фільтр Прикласти фільтри по обидві сторони для покриття захисних ришіток ротора двигуна, після чого повернути фільтр за годинниковою стрілкою. Для знаття - повернути фільтр проти годинникової стрілки.

Відновлення статусу фільтрів Через певні інтервали витяжний ковпак сигналізує про необхідність техобслуговування фільтрів:  жироуловлювальний фільтр кожні 40 годин;  дезодоруючий фільтр кожні 160 годин. У таких випадках, при вимкненому ковпаку, в момент дотику користувача будь-якої кнопки, інтерфейс буде сигналізувати протягом 10 секунд про двох типах необхідних операцій:  якщо T1+T2 пульсують: техобслуговування жироуловлювального фільтру;  якщо T1+T3 пульсують: техобслуговування

Заміна Ламп Витяжка обладнана системою освітлення на основі технології діодів (LED). ДІОДИ забезпечують оптимальне освітлення, тривалість їх в 10 разів вища від звичайних лампочок та дають 90% економії електроенергії. Щодо їх заміни звертайтеся до служби технічного обслуговування.
