GEBRUIKSAANWIJZING APLOMB - APLOMB WH/A/60 ELICA

NL Montagevoorschriften en gebruiksaanwijzingen

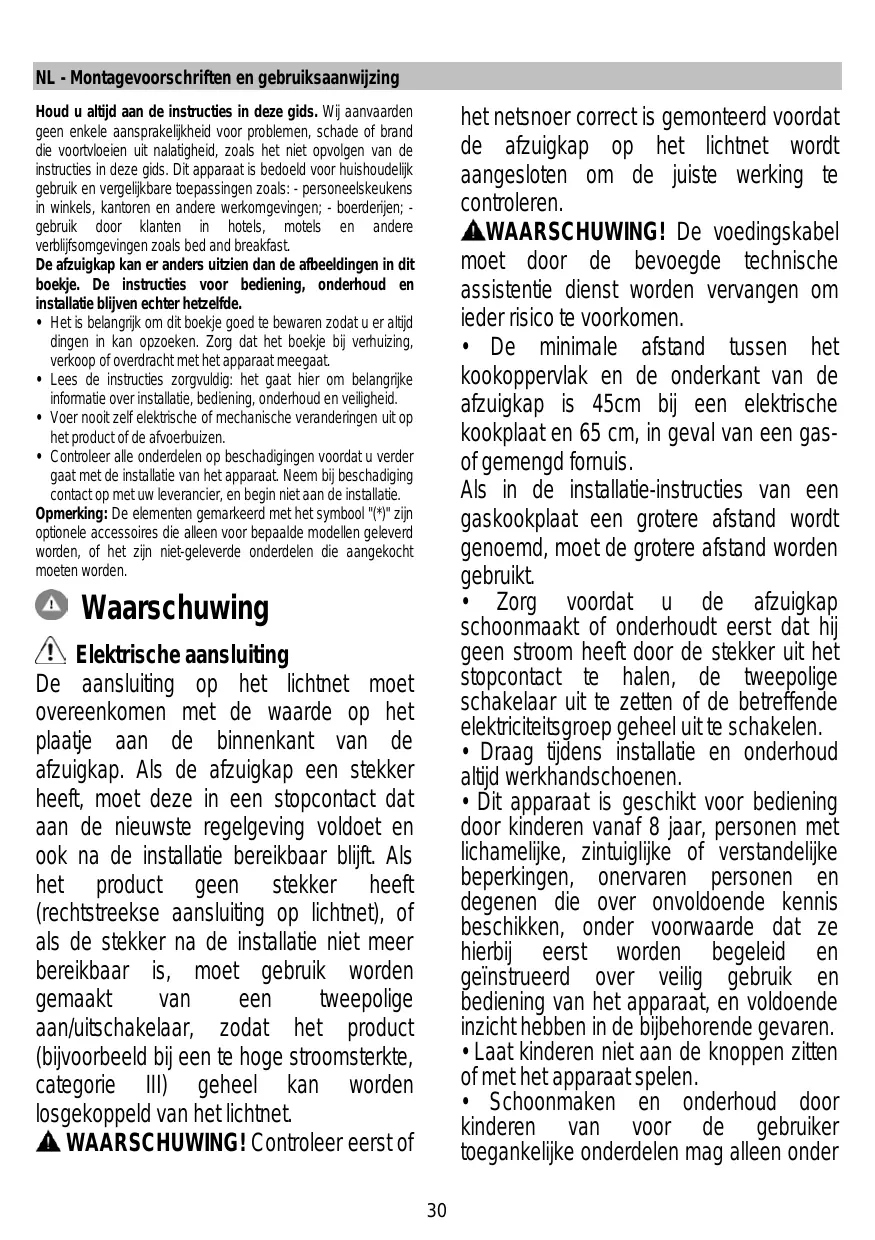

NL - Montagevoorschriften en gebruiksaanwijzing

Houd u allijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het Niet opvolgen van de instructies in deze gids. Dlt apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassenz zoals: - personeelskeukens in winkels, kantoren en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.

De afzuigkap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installmentatie blijvenicht hetzelfde.

• Het is belangrijk om dit boekje goed te bewaren zodate u er altlid dingen in kan opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdracht met het apparaat meegaat.
• Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installmentie, bediening, onderhoud en veilighheid.
• Voer nooit zich elektrische of mechanische veränderingen uit op het product of de afvoerbuizen.
• Controller alle onderdelen op beschadigingen voordat u verder gaat met de installmentie van het apparatus. Neem bij beschadiging contact op met uw leverancier, en begin Niet aan de installmentie.

Opmerking: De elementen gemarkeerd met het symbol ()^n zich optionele accessoires die alleen voor bepaalde modellen geleverd worden, of hetijken Niet-geleverde onderdelen die aangekocht要去en worden.

Waarschuwing

! Elektrische aansluiting

De aansluiting op hetlichtnet moet overeenkomen met de waarde op hetplaatje aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deze in een stopcontact dat aan de/Newste regelgeving voldoet en ook na de installmentie bereikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting oplichtnet), of als de stekker na de installmentie Niet meer bereikbaar is,要去 gebruik worden gemaatkt van een tweepolige aan/uitschakelaar, zodate het product (bijvoorbeeld bij een te hove stroomsterkte, categorie III) geheel kan worden losgekoppeld van hetlichtnet.

het netsnoer correct is gemonteerd voordat de afzuigkap op het Lichtnet worden aangesloten om de juiste werkking te controlen.

WAARSCHUWING! De voedingskabel要去 door de bevoegde technische assistentie dienst worden verrangen om ieder risico te voorkomen.

• De minimale aufstand:tussen het kookoppervlak en de onderkant van de afzuiigkap is 45cm bij een elektrische kookplaat en 65~cm, in geval van een gasof gemengd fornuis.

Als in de installment-instructies van een gaskookplaat een grotere afstand worden genoemd, moet de grotere afstand worden gebrukt.

Zorg voordat u de afzuiigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekkeruit het stopcontact te halen, de tweepolige schakelaaruit te zetten of det betreffende elektricitieitsgroep geheeluit te schakelen.
- Draag tijdens installmente en onderhoud alsijd werkhandsschoenen.
- Dit apparaat is geschikt voor bediening door kinderen vanaf 8aar, personen met lichamelijke, zintuiglijke of verstandelijk beperkingen, onervaren personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geinstruendum over veilig gebruik en bediening van het apparaat, en voldoende inzicht hebben in de bijbehorende gezaren.
- Laat kinderen Niet aan de knappen zitten of met het apparaat spelen.
- Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijkste onderdelen mag alleen onder

toezicht van een volwassen.

• Wanner de afzuigkap worden gezruikt voor apparaten die op gas of een andere brandstof werken,要去 de ruimte waar de apparaten zich geinstalleerd voldoende worden geventileerd.
• De afzuiigkap要去 regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).
• Hierbij要去en de verstrika onderhoudsinstructies worden opgevolgd. Als de verstrika instructies voor het reinigen van de afzuigkap en de filters nicht worden opgevolgd, ontstaat de kans op brand.
  U mag niets flamberen onder de afzuiqkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes verwangen" van deze gids.

Bootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit要去 dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie Niet oververhit raakt en in brand vliegt.

LET OP: het is möglich dat toegankelijk onderdelen van de afzuigkap heet wordenijdens het afvoeren van kookdampen.

• Sluit het apparaat Niet op het lichtnet aan voordat de installment is voltooid.
• Bij technische maatregelen en veiligheidsmaatregelen voor installations die kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig worden gevolgd.
• De afgezogen lucht mag nicht worden afgevoerd maar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken.
  WAARSCHUWING! Wanner nicht de in denen instructies vermelde schroeven worden gebrukt of als het apparaat nicht

volgens们都 instructions wordt bevestigd,
kunnen elektrische risico's ontstaan.

• Zorg dat de lamp op de juiste manier is geplaatst odomat anders de kans ontstaat op elektrische schokken, zichs als de kap nicht worden gebruikt.
• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.
• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.
• Gebruik voor de installmentatie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installmentegers voor de correcte afmetingen van de schroeven.
• Raadpleeg bij twijfel een geautoriseerd service center of iemand met vergelijkbare kwalificaties.

WAARSCHUWING! Sluit het product Niet aan op een (programmeerbare) timer, exter afstandsbediening of ander apparaat waardoor het product automatisch wordt ingeschakeld.

• Het product is goedgekeurd voor installations op kookvlakken met hoogstens 6 pitten.

Dit toestel is gemarkeerd in overeenstemming met Europese richtlij 2012/19/EC betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier wordt afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieu.

Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat Niet als normal haishoudelijk afval mag worden behandeld. Het product dient te worden afgegeben bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verworking moet worden uitgevoerd volgensplaatselijk milieuregelgeving.

Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalwerking.

Toestel ontworpen, getest en gefabriceerd volgens:

Veiligkeit: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor correct gebruik om impact op het milieu te verkleinen: zet de afzuiqkap aan op de laagste slelheid wanner u gaat koken en LAST hem na afloop nog eenaar minuten doorlopen. Kies alleen een hogere slelheid bij grohe hoeveelheden damp of rook en gebruik de hoge slelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervangijdig de kooffilter(s) om de afzuiging van kookgeurtjes zo efectief möglich te houden. Vervangijdig vetfilter(s) om de gevolgen van vetafzetting zo efectief möglich te tegaan. Gebruik buizen van de maximale doorsnede Zoals vermeld in deze gids, voor optimale efficiente en minimale geluidsproductie.

Het gebruik

De afzuigkap is gemaakt voor het afzuiigen van kookluchtjes en stoom, en uitsluitend bedoeld voor huishoudelijk gelebruik.

Deze afzugkap kan in twee vormen worden toegepast: via extractie of via filtratie.

Extractie-vorm

Hierbij worden de afgevoerde lucht uit het pand gevoerd via een special hiervoor geconstrueerde buis die gekoppeld is aan de aansluitring aan de bovenkant van de afzuiqkap.

LET OP!

De afvoerbuis worden nicht meegeleverd en moet afzonderlijk worden aangeschäft. De afvoerbuis要去 bezelfde doorsnede haben als de aansluitring.

LET OP!

Als de afzuiigkap is geleverd met een actief koolfilter, moet dit worden verwijderd.

Sluit de afzuigkap aan op een buis metdezelfde doorsnede als deluchtafvoer van de kap (aansluitflens).Deze diameter geldt ook voor eventuele doorvoeropeningen voor de afvoerbuis.

Een doorvoeropening en/of buis met eenkleinere doorsnede verlaagt de zuigkracht en leidt tot een enorme toename van de geluidsproductie.

Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.

• Houd de buis zo kort möglichk.
• Gebruik zo weinig möglich heteboogkoppelingen (maximale hoek hiervan: 90^ ).
• Vermijd grote variaties in de doorsnede van de afvoerbuis.

Filtratie-vorm

De verwijderde lucht worden ontvet en ontgeurd en verrolgens.
weer teruggeleid aan de betreffende ruimte.

Om de afzuigkap in deze vorm te gebruiken, moet een extra filtersystem op basis van geactiveerde kool zijn geinstalleerd.

Het installeren

Om de kap en de draagbeugel van de schouw te bevestigen boor 6 gaten (0 8mm 40 mm diep) op deplaatsen aangegeven op de boormal, volgens de installmentetekeningen. Na de montage controller dat de afzuigkap en de schouw perfect uitgelijnd zijn.

Montage

Voordat u met de installment begint:

• Controller de afmelingen van het aangeschafte product geschikt zijn voor het gekozen installmentiegebied.
• Verwijder de möglichk meegeleverde kooffilter(s) (*) (zie ook het betreffende onderdeel van每次都 gids). Kooffilter(s) moet(en) alleen aanwezig zijn als de afzuigkap in de filtratievorm要去en worden gebruikt.
• Controller (na transport) of er geen meegeleverde materialen in de afzugkap zitten (bijv. verpakte schroeven (), garantiebewijs ()) etc.) en verwijder deze zo nodig. Bewaren a.u.b.

Er worden muurpluggen meegeleverd om de afzuigkap stevig aan de meeste muren/plafonds te kunnen bevestigen. Ulteraard要去 de gekwalificeerde installmentemonteur zich ervan verzekeren dat het gebruekte materiaal geschikt is voor het betreffende type muur/plafond. Muur of plafond要去 sterk genoeg�zem het gewicht van de afzuigkap te kunnen houden.

Geen tegels, voegspecie of siliconenkit aanbrengen gegen of onder dit toestel. Alleon opbouwmontage.

Werking Model A

Model B

Eerste snelheid (T1)

Druk op T1 om de eerste snelheid te activeren. Bij actieve functie gaat de LED continu branden. Druk nogmaals op T1 om de afzuigkap uit te schakelen.

Tweede snelheid (T2)

Druk op T2 om de tweede slelheid te activeren. Bij actieve functie gaat de LED continu branden. Druk nogmaals op T2 om de afzuigkap uit te schakelen.

Derde slelheid en BOOSTER (T3) alleen model A

Wonneer de afzugkap isuitgeschakeld,of de eerste of detweede slenelheid is actief,kan de derde slenelheid geactiveerd worden met de toets T3; de LED gaat continu branden. Nog een druk op T3 zal de booster activeren.De booster kan alleen geactiveerd worden als de derde slenelheid al actief is. Bij ingeschakelde booster begint de LED T3 te knipperen.Bij functionerende booster is het maybelk om over te gaan maar de eerste of witteve slenelheid door op de toets van de gewenste slenelid T1 of T2 te drukken:de booster wordtuitgeschakeld en de geseleeteerde slenelheid wordengeactiveerd.

Druk bij actieve booster nogmaals op T3 om de afzuigkap uit te schakelen.

Na 5' wird de booster automatisch uitgeschakeld en worden de derde sleid he geacteveerd.

Derde snelheid (T3) alleen model B

Druk op T3 om de tweede slelheid te activeren. Bij actieve functie gaat de LED continu branden. Druk nogmaals op T3 om de afzuigkap uit te schakelen.

Timer (T4)

De timer kan geactiveerd worden als de eerste, de tweede of de derde slenelheid actief is. Als de functie actief is, zullen zowel de LED van de Timer (T4) als die van de erder geselecteerde slenelheid (T1/T2/T3) continu branden. De duur van de timer is afhankelijk van de geselecteerde slenelheid:

Eerste snelheid T1 = duur 20'

Tweede slelheid T2 = duur15^

Derde snelheid: T3 = duur 10' .

Wonneer voor een sleheid de functie timer actief is, kan de timer worden uitgeschakeld door te drukken op T4 of op een van de andere nicht-actieve sleheden. Druk, om de afzuigkapuit te schaken, nogmaals op de sleheid waarvoor erder de functie timer werd geactiveerd.

OPMERKING: alleen model A

De timer kan nicht geactiveerd worden verwijl de booster actief is. Na het verstreijken van de tijd worden de afzuigkapuitgeschakeld. Wonneer voor een snelheid de functie timer actief is, kan worden overgegaan maar de andere snelheden door op de toets van de gewenste snelheid te drukken; deze handeling zal de timer uitschakelen.

Verlichting (T5)

De verlichting kan op elk gewenst moment worden ingeschakeld door te drukken op de toets T5. Bij actieve functie gaat de LED continu branden.

Installing filter

De activierung of deactivering van de lampjes van het filter kan alleen gebeuren bijuitgeschakelde afzuigkap. Houd, om het configuratiemenu te openen, T2+T3 lang ingedrukt; nadat het menu is geopend, begint T1 te knipperen. De standardinstellung is:

vetfilter lampje (T2) aan, dus actief;

• geurfilter lampje (T3)uit,dus Niet actief.

T2 activeert/deactiveert het lampje van het vetfilter. T3

activeert/deactivateert het lampje van het geurfilter. Houd, om het menu af te sluiten, T1 lang ingedrukt of wacht 10"

Herstel filter

De afzuigkap zal met regelmatige intervallen aangeven dat de filters要去en worden onderhoden:

vetfilter om de 40 aur

• geurfilter om de 160 ur.

Wonneer de gebruiker in dit geval, bijuitgeschakelde afzuigkap, op een willekeurige toets drukt, za de interfacedegurende 10^ twee möglichke opties signaleren:

• als T1+T2 knipperen: onderhoud vetfilter;

• als T1+T3 knipperen: onderhoud geurfilter.

Tijdens de 10'' is het mogelijk om het vetfilter te herstellen door te drukken op T1+T2 en het geurfilter te herstellen door te drukken op T1+T3. Aan het einde van het ster zullen de betreffende toetsencombinations twee maal snel knipperen. De interface functioneert nu normalaal.

Opgelet:

De afzuigkap zar gedurende de 10^ normal functioneren,
aar de visuele feedback van de snelheidstoetsen ontbreekt.
Als er gedurende de 10^ geen handelingen worden
uitgevoerd, honden de LEDs op met knipperen en
functioneert de visuele feedbackeer als normal.

Onderhoud

Schoonmaak

ALLEEN reinigen met een doek die is bevochtig met een neutraal vloeijaar schoonmaakmiddel. GEBRUIK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuirmiddelen. GEBRUIK GEEN ALCOHOL!

Vetfilter

afb. 18

Vangt vetdeeltjes op uit de kookdampen.

Het vetfilter要去ijdere maand worden gereinigld met een nicht-agressief reinigingsmiddel, met de hand of in de vaatwasser. Zet de vaatwasser hier bij op de laagste temperatuur en het kortste programa. In de vaatwasser kan het vetfilter wat verkleuren. Dit heeftECHTER geen invloed op de filterwerking.

Trek aan de verende hendel om het vetfilter te verwijdenen.

Koolstoffilter (alleen voor filterend apparaat)

afb. 19

Absorbeert ongewenste kookgeurtjes. Wanner het koolfilter enige tijd is gebruikt, raakt het verzadigd, afhankelijk van welk type voedsel worden bereid en hoe vaak het vetfilter worden schoongemaaakt.

De cartridge moet in ieder geval na vier maanden gebruik worden verrangen.

Het kooffilter mag NIET worden gewassen of geregenereerd.

Rond koolstofffilter

Plaats aan allebei de kanten van de aanzuigmotor een koolstofffilter over de beschermroosters en draai ze met de klok mee vast.

Om de filters te demonteren, draait u ze gegen de klok in.

Vervanging lampjes

De verlichting van de afzuiigkap maakt gebruik van LED-technologie.

Dankzij de LEDs bent u verzekerd van optimale verlichting, een levensduur tot 10 koer zo lang als gewone lampen en een energiebesparing tot 90% .

Neem voor verranging contact op met de technische dienst.
