KÄYTTÖOHJE APLOMB - APLOMB WH/A/60 ELICA

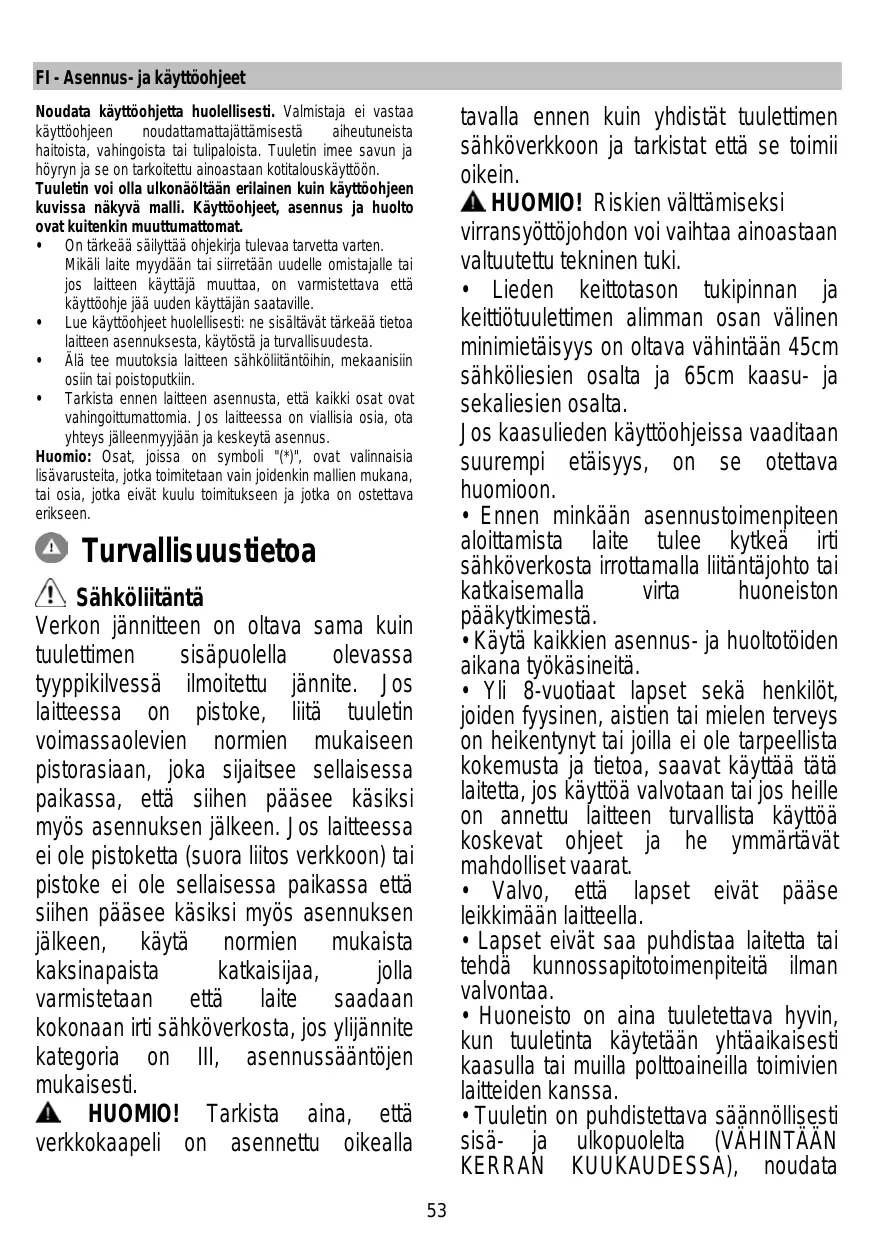

FI Asennus- ja käytöohjeet

FI - Asennus- ja käytöhjeet

Noudata käytöhjetta huolellisesti. Valmistaja ei vastaa käytöhjeen noudattamattajättämisetä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja hóryn je se on tarkoitetu ainoastaan kotialouskäytöön.

Tuuletin voi olla ulkonaöltäan erilainen kuin kaytöohjeen kuvissa nakyvã malli. Kaytöohjeet, asennus ja huolto ovat kuitenkin muuttumattomat.

• On tarkea sailyttaohjekirja tuleva tarvetta varten. Mikali laite mydydai tai siirretan uudelle omistajalle tai jos laitteen kayttaja muuttaa, on varmistettava etta kayttohje aaa uuden kayttajan saataville.
• Lue käytööhjeet huolellisesti: ne sisätvät tärkeää tietaa laitteen asennuksesta, käytõsta ja turvallisuudesta.
• Alä tee mutoksia laitteen sahkölitantöihin, mekaanisiin osiin tai poistoputkiin.
  Tarkista ennen laitteen asennusta, etta kaikki osat ovat vahingoittumattoma. Jos laitteessa on vialisia osia, ota yhteys jalleenmyyjaan ja keskeyta asennus.

Huomio: Osat, joissa on symboli "(")', ovat valinnaisia lisavarusteita, jotka toimitetaan vain joidenkin mallien mukana, tai osia, jotka eivat kuulu toimitukseen ja jotka on ostettava erikseen.

Turvallisuustietoa

Sahkoliitanta

Verkon jännitteen on oltava sama kuintuulettinen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Joslaitteessa on pistoke, liitä tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, etta siihen paasee käsiki myos asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa ettasihen paasee käsiki myos asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan etta laite saadaan kokonaan irti sahköverkosta, jos ylijännite kategoria on III, asennussaantöjen mukaisesti.

HUOMIO! Tarkista aina, etta verkkokaapeli on asennettu oikealla

tavalla ennen kuin yhdistat tuulettimen sahkoverkoon ja tarkistat etta se toimii oikein.

HUOMIO! Riskien välttämiseksi viransyötöjohdon voi vaihtaa inoastaan valtuutetuTekninen tuki.

• Lieden keittotason tukipinnan ja keittiotuulettimen alimman osan välinen minimietäisyss on oltava vähintään 45cm sahköliesien osalta ja 65cm kaasu- ja sekaliasien osalta.

Jos kaasulieden käytöohjeissa vaaditaan suurempi etaisyys, on se otettava huomioon.

• Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sahköverkosta irrottamalla liitäntäjoht tai katkaisemalla virta huoneiston pääkytkimestä.
• Käytä kaikkien asennus- ja huoltotöiden aikana työkäsiniteita.
• Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käytä tata laitetta,Jos käyttoa valvotaan tai jos heille on annettu laitteen turvallista käyttoa koskevat ojeet ja he ymmärāvat mahdolliset vaarat.
• Valvo,etta lapset eivat päase leikkimään laitteella.
• Lapsed eivat saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteita ilman valvontaa.
  Huoneisto on aina tuuletettava hyvin, kun tuuletinta kaytetaan yhtaaikaisesti kaasulla tai muilla poltoaineilla toimivien laitteiden kanssa.
• Tuuletin on puhdistettava saaannollise sisä- ja ulkopuolelta (VAHINTÄAN KERRAN KUUKKADESSA), noudata

• Tuulettinen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien märäysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.
• Tuulettinen alla liekittäminen on ehdottomasti kielletty.
  Kayta ainoastaan lamppujen huohto/VAihto-ohjeessa ilmoitettuja vaihtolampuja.

Avotulen käytö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on valtettäv joka tapauksessa.

Alä jatā paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy eisi syty palamaan.

HUOMIO: Liesituulettimen esillä olevat osat voivat kuimentua keittotason kayton aikana.

• Älä yhdistä laitetta sahköverkloon ennenkuin asennus on tãysin valmis.
  Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisä ja turvatoimenpiteita koskevia märäyksiä.
• Poistoilmaa ei saa johtaa kaasulla tai muilla poltoaineilla toimivien laitteiden savunpoistohormiin.
  VAROITUS! Kiinnitysruuvien ja - laitteiden ohjeiden vastainen asennus voi vaikuttaa sahkoturvallisuuteen.
• Alä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennetu oikein, sillä seurauktena voi olla sahköisku.
• Alä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennetu oikealla tavalla!
• Tuuletinta ei saa KOSKAAN käytää tukipintana, jollei niin ole erikseen mainitu.
• Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivat kuulu varustukseen.
• Kayta Asennusohjeen mukaisia oikean pituisia ruuveja.
• Epaselvissä tapaoksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

VAROITUS! Ala kayta ohjelmoinilaiteen, ajastimen, erillisen kaukosaatimen tai minka tanaha laitteen kanssa, joka aktivoituu automaattisesti.

• Tuote on hyväksytty asennettavaksi keittotasot jopa 6 tulipaloja.

Tämä laite on valmistetu EU-direktivin 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti. Havittamällä laitteen asianmukaisesti käytäja voi ehkäista mahdolliset ympräristolle ja ihmister teveydelle Haitalliset seuraukset

Tuotteesta tai tuoteasiakirojaista loytyvamerkki ilmoittaa, etta tuotetta ei saa kasitellā talousjatteenä ja etta se on toimitettava sahko- ja elektronisten laitteiden kierratyspisteeseen. Laite on havitettavapaikallisten jatteenkasiltelysaaannosten mukaisesti. Jos tarvitsetlisaitetoja laitteen kasitellysta, palautuksesta ja kierratyksesta, ota yhteys paikallisen viranomaineen, jatehuoltoon tai likkeeseen jostu toute on ostetu.

Laitteisto suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:

• Turvalliusus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  Suorituskyk: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käytöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu pääle miniminopeudelle, kun aloitat kypsentamisen, ja pida sita päälä mutama minuutti kypsényksen jälkeen. Nosta nopeutta vain, jo tsalassa on runsaasti savua tai höyryä, ja käytä tehostettua/-ja nopeutta/nopeuksia vain eritystarpeessa. Vailha aktivihiilusuodatin/-suodattimet, kun haluat saïyttaa hyvän hajugenpointehokkuuden. Puhdista rasvasuodatin/-suodattimet, kun haluat saïyttaa hyvän ransvansudatustehokkuuden. Käytä tassä oppaassa annetun kanavointijärjestelmän maksilmäpimittaa tehokkuuden parantamiseksi ja melun vähentämiseksi.

Käytto

Tuuletin imee savun ja hóryn ja se on tarkoitetu ainoastaan kotitalouskäytöön.

Tuuletin tarkoitettu kaytettavaki joko imukupuversiona ulkoisella poistolla tai suodatinversiona Sisailmaa kierrattäen.

Imurimalli

Höry poistuu ulos liitoslaippaan kiinitetyn poistoputken kautta.

HUOMIO!

Poistoputki ei kuulu varustukseen ja se on ostettava erikseen.

Poistoputken on oltava halkaisijaltaan samankokoinen kuin liitosrengas.

HUOMIO!

Liita liesituuletin poistoputkin sekä seinan poistoakkoin, joden halkaisija on yhtä suuri kuin ilman ulostuloaukossa (liitantäliaipassa).

Halkaisjaltaan pienempien poistoputkien ja seinan poistoaukkojen kayttö aiheuttaa imutehon pientymista ja meluisuuden huomattavan lisäyksen.

Klietydtyaan siten kaikesta vastuista kyseissessa tapauksessa.

! Käytä mahdollisimman lyhttä pulkea.
! Käytä putkea, jossa on mahdollisimman vahan mutkia (max taivutus: 90°)
! Alā tee suuria mutuksia pulkiston alueella.

Suodattava malli

Suodatetusa ilmasta poistuu rasva ja pahat Hajut ennen kuin se palautuu takaisin huoneistoon. Kun tuuletinta kayetetaan tassā toimtamallissa, sihen on asennettava aktivihili lisäuodatjärestelma.

Asennus

Kuvatulla tavalla asennuspirustukset suorittaa 6 reikaa (halkaisija 8mm 40 mm syv), asennoissa esitety porausmallin korjata huppu kannatin ja takka. Tarkista asennuksen jalkeen, etta huppu ja savupiippu on taysin linjassa.

Asennus

Ennen asennuken aloittamista:

Tarkista etta hankittu laite mahtuu sille varattoun paikkaan.
- Irrota aktivihiisulosudatin/aktivihiisulosudattimet jos ne kuuluvat varustukseen (katso myös niitta koskeva kappale). Se/ne asennetaan vain jos tuuletinta halutaan käytää suodatinversiona.
Tarkista, etta tuulettimen sisallä ei ole (kuljetuksesta johtuen) pakkaismateriaialia (esimerikksi ruuveja, takuupapereita tms sisaltävi kirjekuoria). Jos sellaisia on, ota ne pois ja sailytäne.

Tuulettimessa on useimpin seina- ja kattomalleihin sopivat kinnitystulpat. On kutenkin valltamatonta kutsua asiantuntija tarkistamaan materiaialien sopivuus seina- ja kattomalliin. Seinan/katon on oltava riittavan tukeva kestaakseen tuulettimen painon.

Toiminta

Malli A

I	II	III>	L
T1	T2	T3	T4	T5

Malli B

I	II	III	L
T1	T2	T3	T4	T5

Ensimmainen nopeus (T1)

Paina kohtaa T1 ensimmäisen nopeuden aktivoimiseksi. Kunt toiminto on pällä, LED palaa yhtäjaksoisesti. Paina uudelleen kohtaa T1 liesituulettimen sammuttamiseksi.

Toinen nopeus (T2)

Paina kohtaa T2 toisen nopeuden aktivoimiseksi. Kun toiminonto on paalla, LED palaa yhtajaksoisesti. Paina uudelleen kohtaa T2 liesituulettimen sommuttamiseksi.

KKolmas nopeus ja BOOSTER-(tehotoiminto) (T3) koskevat vain mallia A

Kun liesituuletin on pois paalta tai ensimmainen tai toinen nopeus ovat paall, kolmas nopeus voidaan aktivoida painikkeesta T3, joloin LED alkaa palaa yhtajaksisesti. Kun painetaan toisen kerran kohtaa T3, booster kaynistyy. Booster voidaan aktivoida vasta kun kolmas nopeus on jo paall. Kun booster on paall, LED-valo T3 alkaa vilkkua. Kun booster on toiminassa, on mahdollista siirtya ensimmaiseen tai toiseen nopeuteen painamalla haluttua nopeusnpapinta T1 tai T2: talloin booster sommu ja valittu nopeus aktivoituu. Kun booster on paall, paina uudelleen kohtaa T3 liesituulettimen sammultamiseksi. Booster sommu automaattiseti 5 minuutin kuluttua, ja kolmas nopeus aktivoituu automaattiseti.

Kolmas nopeus (T3) koskee vain mallia B

Paina kohtaa T3 toisen nopeuden aktivoimiseksi. Kun toiminto on paalla, LED palaa yhtajaksoisesti. Paina uudelleen kohtaa T3 liesituulettimen sommuttamiseksi.

Ajastin (T4)

Ajastin voidaan aktivoida, kun ensimmäinen, toinen tai kolmas nopeus on paallä. Kun toiminto on paallä, sekä ajastimen (T4) LED-valo etta aiemmin valitun nopeuden valo (T1/T2/T3) palavat yhtäjaksoisesti.

Ajastimen aika riippuu valitusa nopeudesta:

Ensimmäinen nopeus T1 = kesto 20 minuuttia

Toinen nopeus T2 = kesto 15 minuuttia.

Kolmas nopeus: T3 = kesto 10 minuuttia.

Kun nopeus on ajastettu, voit ottaa ajastimen pois paalpa painamalla kohtaa T4 tai jompaakmpaa kahdesta muusta

nopeudesta, jotka eivat ole paall. Sammuta liesituuletin painamalla uudelleen nopeutta, jolla ajustus oli aiemnin aktivoitu.

HUOMIO: koskee vain mallia A

Ajastinta ei voida aktivoida, kun booster on paallà. Kun aika loppuu, liesituuletin sammuu. Kun nopeus on ajastetu, on mahdollista sirtyä muhin nopeuksiin painamalla haluttua nopeuspainiketta. Tama toimenpide sammuttaa ajastimen.

Valo (T5)

Valo voidaan aktivoida milloin tahansa painamalla nappainta

T5. Kun toiminto on paall, LED palaa yhtajaksoisesti.

Suodattimen asetus

Suodattinen osoitienen paalle laitto tai pais paalta otto voidaan tehdā vain liesituuletin sammuksissa.

Maaritysvalikkoon siirtymiseksi pidä pitkääan painettuna kohtaa

T2+T3: kun ollaan valikossa, T1 alkaa vilkua.

Eisasettutu asetus on seuraava:

• rasvasuodattimen osoitin (T2) palaa, eli paalla;
• Hajusuodattimen osoitin (T3) sammuksissa eli pois pälä.

T2 laittaa paalle/ottaa pois paalta rasvasuodattimen osoittimen. T3 laittaa paalle/ottaa pois paalta Hajusuodattimen osoittimen. Voit poistua valikosta pitamalla pitkään painettuna kohtaa T1 tai odottamalla 10 minuuttia

Suodattimen palautus

Liesituuletin ilmoittaa saannollisin aikavalein, etta suodattimet tulee huoltaa:

• rasvasuodatin 40 tunnin valein;
• hajusuodatin 160 tunnin valein.

Tassapauksessa, kun liesituuletin on sammuksissa ja kayttaja koskee mita taihansa painiketta, kaytoliittymassa nakyy 10 sekunnin ajan tietao kahdesta eri tarpeesta:

• jos T1+T2 vilkuvat: rasvasuodattimen huolto;
• jos T1+T3 vilkkuvat: Hajusuodattimen huolto.

10 sekunnin aikana on mahdollista palauttaa rasvasuodattimen toiminta painamalla T1+T2 ja palauttaa hajusuodattimen toiminta painamalla T1+T3. Kun palautus on tehty, eri painikeyhdistelmät vilkkuvat nopeasti kaksi kertaa.

Nyt käytölliittymä alkaa toimia tavalliseen rapaan.

Varoitus:

Liesituuletin tomii normalisti 10 sekunnin ajan, mutta nopeuspainikkeissa ei ole merkkeja. Jos 10 sekunnin aikana ei tehdä mitään, LED-valot lakkaavat vilkumasta ja visuaaliset merkit palaavat normaliksi.

Huolto

Puhdistus

Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisiin kostutetua liinaa. ALÄ KÄYTÄ PUHDISTUKSESSA TYÖKALUJA TAI VALINEITÄ!

Välta hankaavien tuotteiden käytöa. ALÄ KÄYTA ALKOHOLIA!

Rasvasuodatin

Kuva 18

Se pidattaa ruuanlaitosta syntyvat rasvahiukkaset.

Rasvasuodatin on puhdistettava kerran kukaudessa miedolla pesuaineella, kasin tai astianpesukoneessa alhaisella lampotilalla ja lyhyellpe suohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tamä ei vaikuta sen suodatustheoon millaan tavalla.

Rasvasuodatin irrotetaan vetamalla jousikahvasta.

Hiilisuodatin (ainoastaan suudatinversiosa)

Kuva 19

Imee ruoanlaitosta aiheutuvat epamiellyttavat Hajut.

Hillisuodattimen kyllastys tapahtuu pidemman kayton jalkeen riippuen keittiotyypista ja rasvasuodattimen puhdistustiheydesta. Joka tapauksssauodatin on vahiddtava vahintaan neljan kuukauden valein.

Sita El voi pesta eikä kayttä udestaan

Pyorea hillisuodatin

Laita suodattimia yksi molemmille puolille molempien moottorin suojaverkkojen paallee, kierra sen jalkeen myotapaivaa.

Suodattimet irrotetaan kiertamalla vastapäivän.

Lamppujen vaihto

Tuulettimessa on LED teknoologiaan perustuva valaistusjarjestelma.

LED valot takaaval parhaan mahdollisen valaistuksen, lamppujen kesto on 10 kerta aparempi kuin perinteisten lamppujen ja niiden avulla sāastetään 90% energiaa.

Ota yhteys tekniseen tukeen kun lamput on vailhdettava.
