ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ APLOMB - APLOMB WH/A/60 ELICA

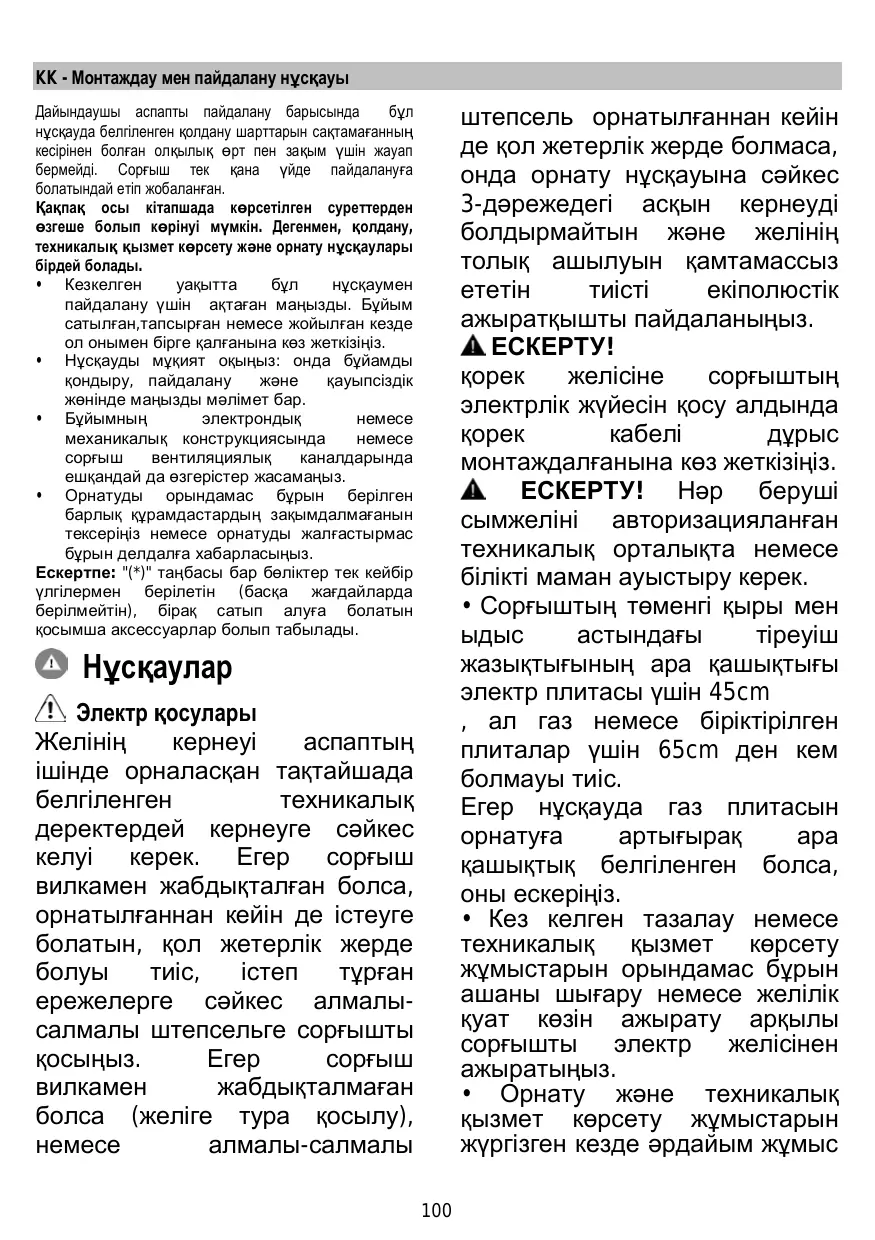

KK - Монтаждау мен пайдалану нұсқауы Дайындаушы аспапты пайдалану барысында нұсқауда белгіленген қолдану шарттарын сақтамағанның кесірінен болған олқылық өрт пен зақым үшін жауап бермейді. Сорғыш тек қана үйде пайдалануға болатындай етіп жобаланған. Қақпақ осы кітапшада көрсетілген суреттерден өзгеше болып көрінуі мүмкін. Дегенмен, қолдану, техникалық қызмет көрсету және орнату нұсқаулары бірдей болады.

пайдалану үшін ақтаған маңызды. Бұйым сатылған,тапсырған немесе жойылған кезде ол онымен бірге қалғанына көз жеткізіңіз. Нұсқауды мұқият оқыңыз: онда бұйамды қондыру, пайдалану қауыпсіздік жөнінде маңызды мәлімет бар.

электрондық механикалық конструкциясында

вентиляциялық каналдарында ешқандай да өзгерістер жасамаңыз. Орнатуды орындамас бұрын берілген барлық құрамдастардың зақымдалмағанын тексеріңіз немесе орнатуды жалғастырмас бұрын делдалға хабарласыңыз. Ескертпе: "(*)" таңбасы бар бөліктер тек кейбір үлгілермен берілетін (басқа жағдайларда берілмейтін), бірақ сатып алуға болатын қосымша аксессуарлар болып табылады. штепсель орнатылғаннан кейін де қол жетерлік жерде болмаса, онда орнату нұсқауына сәйкес 3-дәрежедегі асқын кернеуді болдырмайтын және желінің толық ашылуын қамтамассыз

екіполюстік ажыратқышты пайдаланыңыз.

электрлік жүйесін қосу алдында

монтаждалғанына көз жеткізіңіз. ЕСКЕРТУ! Нәр беруші сымжеліні авторизацияланған техникалық орталықта немесе білікті маман ауыстыру керек.

• Сорғыштың төменгі қыры мен

жазықтығының ара қашықтығы электр плитасы үшін 45cm , ал газ немесе біріктірілген плиталар үшін 65cm ден кем болмауы тиіс. Егер нұсқауда газ плитасын

қашықтық белгіленген болса, оны ескеріңіз.

• Кез келген тазалау немесе техникалық қызмет көрсету жұмыстарын орындамас бұрын ашаны шығару немесе желілік қуат көзін ажырату арқылы сорғышты электр желісінен ажыратыңыз.
• Орнату және техникалық қызмет көрсету жұмыстарын жүргізген кезде әрдайым жұмыс

ішінде орналасқан тақтайшада белгіленген деректердей кернеуге сәйкес келуі керек. Егер сорғыш вилкамен жабдықталған болса, орнатылғаннан кейін де істеуге болатын, қол жетерлік жерде

жабдықталмаған болса (желіге тура қосылу), алмалы-салмалы

нұсқаулықтың «Техникалық көрсету/Шамдарды

сүзгілер үшін зиян және өрт

сондықтан оған ешқашан жол бермеу керек. Майдың шамадан тыс қызып

қамтамасыз ету үшін, тамақты абайлап қуыру қажет. САҚ БОЛЫҢЫЗ: Сорғыштың

құрылғылары пайдаланылған кезде қызып кетуі мүмкін.

• Орнату толық аяқталмайынша

қолданылатын техникалық және қауіпсіздік шараларын ескере

органдары бекіткен ережелерді мұқият орындау маңызды.

• Осы құрылғының түтік арқылы бағыттау жүйесін газ немесе

құрылғылардан буларды шығару сияқты басқа мақсаттарда пайдаланылатын кез келген қолданыстағы жүйесіне жалғау қажет. Электр

бекітілмеген пайдаланбаңыз қалдырмаңыз. ЕСКЕРТУ! Бұрандаларды немесе бекіту құрылғысын осы қолғабын киіңіз.

• Бұл құрылғыны 8 жастағы және одан үлкен балалар, дене,

қабілеттері шектеулі тұлғалар немесе тәжірибесі мен білімі жоқ тұлғалар оны қауіпсіз жолмен пайдалануға қатысты

қауіптерді ұғынған жағдайда

элементтерін өзгертуіне және

• Тазалау және өз бетінше техникалық қызмет көрсету

• Асүй сорғышы басқа газ жағу құрылғыларымен немесе басқа пайдаланылған кезде, құрылғы орнатылған

сыртынан да жүйелі түрде (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ)

техникалық қызмет көрсету нұсқаулығында нұсқауларды орындаңыз.

стандарттарын және сүзгілерді

• ұстанбау нәтижесінде өрт мүмкін.Тамақты

• Шамды ауыстыру үшін тек осы

нұсқауларға сәйкес орнатпау

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-33. Қоршаған ортаға әсерді азайту үшін дұрыс пайдалану туралы нұсқаулар:

аяқталғаннан кейін біраз минут бойы жұмыс істетіңіз. Жылдамдықта тек түтіннің және будың үлкен мөлшері жағдайында арттырыңыз және күшейту жылдамдығын(қтарын) тек шекті жағдайларда пайдаланыңыз. Жақсы жағымсыз иісті азайту тиімділігін сақтау үшін қажет болғанда көмір сүзгісін(лерін) ауыстырыңыз. Жақсы май сүзгісі тиімділігін сақтау үшін қажет болғанда май сүзгісін(лерін) ауыстырыңыз. Тиімділікті оңтайландыру және шуды барынша азайту үшін осы нұсқаулықта көрсетілген өткізу жүйесінің ең үлкен диаметрін пайдаланыңыз.

• Торлары тиісті түрде бекітілмеген сорғышты ешқашан пайдаланбаңыз.

көрсетілмейінше, ЕШҚАШАН тірек беті ретінде пайдаланбаңыз.

• Тек орнату үшін өніммен бірге берілген бекіту бұрандаларын пайдаланыңыз, егер берілмесе, бұранданың тиісті түрін сатып алыңыз. Бұрандалардың нұсқаулығында көрсетілген дұрыс ұзындығын пайдаланыңыз.
• Күмәндансаңыз, өкілетті қызмет көрсету бойынша жәрдем көрсету орталығына немесе тиісті маманданған тұлғаға хабарласыңыз. ЕСКЕРТУ! Бағдарламалаушымен, таймермен, бөлек қашықтан басқару жүйесімен немесе автоматты түрде қосылатын кез келген басқа құрылғымен қолданбаңыз.
• Сорғыш 6 қыздыру элементі бар пеш үстіне орнатуға арналған.

Сорғыш тамақ әзірлегенде пайда болатын түтін мен буды сорып алуға және тек тұрмыстық мақсатта қолдануға

сыртқа ауа бұрғышы бар желдеткіш ретінде, немесе iшкi қайта айналу сүзгiші ретінде пайдалануға арналған. Электрлік және электрондық аспаптарды қайта пайдаға асыру жөніндегі 2012/19/EC Европалық директивке (WEEE) сәйкес берілген өнім таңбаланды. Берілген өнімді дұрыс қайта пайдаға асыруды қамтамассыз етумен, Сіз қоршаған ортаға және адам денсаулығына кері әсерін тигізу ді болдырмауға көмектесесіз. Сору нұсқасы Бу сыртқа біріктіруші фланецке сорғыш құбыр арқылы шығарылады. Аспаптағы немесе жолдама құжаттағы таңбасы берілген аспапты қайта пайдаға асыруда әдеттегі тұрмыстық қалдық ретінде игеруге болмайтынын көрсетеді. Оның орнына электрлік және электрондық аспаптарды қайта пайдаға асыруға арналған қабылдау пунктіне тапсыру керек. Бұзуға тапсыру аспапты қайта пайдаға асыру

шығарылуы тиіс. Бұндай өнімдерді пайдалану, қайта пайдаға асыру ережелері жөнінде толық ақпаратты жергілікті әкімшілік орындарынан, қалдықтарды қайта пайдаға асыру қызметінен немесе берілген өнімді Сіз сатып алған дүкенен ала

біріктіруші сақинаның диаметрімен теңдес болу керек.

Сорғыш құбыры сорғыш жинақтамасымен жеткізілмейді, оны бөлек сатып алу керек. Сорғышты қабырғадағы сорғыш құбырлары мен ауа шығаратын тесіктердей, сол диаметрдегі тесіктерге қосыңыз (біріктіруші фланец). Қабырғадағы сорғыш құбырлары мен кемдеу диаметрдегі тесікті пайдалану, сору қуатын нашарлатып, гүрілдеуін күшейтеді.

ұзындықтағы қолданыңыз. Барынша көп иілімі бар түтікті қолданыңыз (иілімнің максималды бұрышы: 90°). Түтіктің көлденең қимасында түбегейлі өзгерістерді болдырмаңыз. Құрылғы келесілерге сай жобаланған, сыналған және жасап шығарылған:

тұрақты жанады. Түтін сорғышты өшіру үшін T1 түймесін тағы басыңыз. Сүзу нұсқасы Ол үшін бір көмір сүгісі қажет, оны әдеттегі сатушылардан алуға болады. Сүзгі шығарылған ауаны жоғарғы шығыс торы арқылы бөлмеге қайта жіберу алдыда оны май мен иістерден

Екінші жылдамдық (T2) Екінші жылдамдықты іске қосу үшін T2 түймесін басыңыз. Функция іске қосылған кезде, ЖШД тұрақты жанады. Түтін сорғышты өшіру үшін T2 түймесін тағы басыңыз.

Үшінші жылдамдық және BOOSTER (ТЕЗДЕТКІШ) (T3) тек А моделінде Түтін сорғыш өшірулі болғанда немесе бірінші не екінші жылдамдық қосылған кезде, үшінші жылдамдықты T3 түймесін басу арқылы іске қосуға болады, сол кезде ЖШД тұрақты Егер T3 түймесі қайталап басылса, тездеткіш іске қосылады. Үдеткішті тек үшінші жылдамдық бұрыннан қосулы болған кезде ғана іске қосуға болады. Үдеткіш іске қосылған кезде, ЖШД T3 жыпылықтай бастайды. Үдеткіш жұмыс істеп тұрған кезде, T1 немесе T2 жылдамдық түймелерінен қалағаныңызды басу арқылы бірінші немесе екінші жылдамдықты іске қосуға болады, сол кезде үдеткіш өшеді де, таңдалған жылдамдық іске қосылады. Үдеткіш іске қосылған кезде түтін сорғышты өшіру үшін T3 түймесін тағы да басыңыз. Үдеткіш 5’ автоматты түрде өшкен соң және үшінші жылдамдық автоматты түрде іске қосылған соң. Қақпақтың тіреуіш кронштейнін және мұржаны бекіту үшін, бұрғылау үлгісінде белгіленген орындарға суретте көрсетілгендей 6 тесік (диаметрі 8 мм, тереңдігі 40 мм) жасаңыз. Орнатқаннан кейін, қақпақ пен мұржа дәлмедәл тураланғанына көз жеткізіңіз.

Орнатуды бастау алдында:

• Өнімнің өлшемі орнату орны үшін дұрыс екенін тексеріңіз.
• Белсенді көмір сүзгісін(лерін) (қамтылған болса) (басқа жерді қараңыз) алыңыз. Қақпақтың сүзгі нұсқасын пайдаланғыңыз келсе, оны/оларды алу керек.
• Ішінде бұрандалар, кепілдік картасы, т.б. сияқты бар сөмкелер сияқты қақпақ ішіндегі

орналастырылған) тексеріңіз. Оларды алып, қауіпсіз орында Сүзгі көптеген қабырға/төбе түрлеріне сәйкес бекіткіштермен (фиксаторлармен) қамтамасыздандырылған. материалдар берілген қабырға/төбе түріне сәйкестігіне көз жеткізу үшін білікті маманға жолығыңыз. Сүзгі салмағын көтере алатындай қабырға/төбе жеткілікті мықты болуы керек. Үшінші жылдамдық (T3) тек B моделінде Екінші жылдамдықты іске қосу үшін T3 түймесін басыңыз. Функция іске қосылған кезде, ЖШД тұрақты жанады. Түтін сорғышты өшіру үшін T3 түймесін тағы басыңыз. Таймер (T4) Бірінші, екінші немесе үшінші жылдамдық іске қосылған кезде, таймерді іске қосуға болады. Функция іске қосылған кезде, таймердің (T4) және осыған дейінгі таңдалған жылдамдықтың (T1/T2/T3) ЖШД шамы тұрақты жанады. Таймердің ұзақтығы таңдалған жылдамдыққа байланысты болады: Бірінші жылдамдық T1 = ұзақтығы 20’ Екінші жылдамдық T2 = ұзақтығы 15’. Үшінші жылдамдық T3 = ұзақтығы 10’. Жылдамдық режимінің уақыты аяқталған кезде, таймерді T4 түймесін немесе басқа екі белсенді емес жылдамдықтың түймесін басу арқылы өшіруге болады. Түтін сорғышты іске қосу мақсатында бұған дейін таймер байланыстырылған жылдамдықты тағы да

B моделі Бірінші жылдамдық (T1) Бірінші жылдамдықты іске қосу үшін T1 түймесін басыңыз. Функция іске қосылған кезде, ЖШД

Техникалық қызмет көрсету ЕСКЕРТПЕ: тек А моделінде Үдеткіш іске қосылған кезде, таймер іске қосылмайды. Уақыт аяқталған соң, түтін сорғыш сөнеді. Жылдамдық режимінің уақыты өткен соң, қажетті жылдамдық түймесін басу арқылы басқа жылдамдыққа ауыса аласыз, бұл әрекет орындалған кезде таймер өшеді.

Тазалау үшін ТЕК бейтарап жуғыш затпен суланған арнайы шүберекті пайдаланыңыз. ҚҰРЫЛҒЫНЫ НЕМЕСЕ ТАЗАЛАУ ҚҰРАЛЫН ПАЙДАЛАНБАҢЫЗ! Абразиялық қоспасы бар затты пайдаланбаңыз. СПИРТТІ ПАЙДАЛАНБАҢЫЗ! Шам (T5) T5 түймесін басу арқылы шамды кез келген уақытта іске қосуға болады. Функция іске қосылған кезде, ЖШД тұрақты жанады. Май сүзгісі 18 сурет Ас дайындаудағы май бөлшектерін ұстап қалады. Фильтрді ай сайын агрессивті емес жуғыш заттармен, қолмен немесе ыдысжуғыш машинада, төмен температурада, үнемді тазалау тәртібінде жуу керек. Ыдысжуғыш машинада жуылған май ұстайтын фильтр түссізденуі мүмкін, бірақ одан оның сүзгіш қасиеті мүлде өзгеріссіз қалады. Май сүзгісін алып тастау үшін серіппелі босату тұтқасын

Сүзгіні орнату Сүзгі индикаторларын тек түтін сорғыш өшірулі болған кезде ғана іске қосуға немесе өшіруге Конфигурация мәзірін ашу үшін T2+T3 түймесін басып тұрыңыз, мәзір ашық болған кезде T1 жыпылықтай бастайды. Әдепкі параметр: май сүзгісі индикаторы (T2) қосулы, сондықтан ол белсенді; иіс сүзгісі индикаторы (T3) өшірулі, сондықтан ол белсенді емес. T2 түймесі май сүзгісінің индикаторын қосады/өшіреді. T3 түймесі иіс сүзгісінің индикаторын іске қосады/өшіреді. Мәзірден шығу үшін T1 немесе түймесін басып, 10 мин.

Көмір сүзгіш (тек сүзгіш-сорғыш түрінде) 19-сурет Ас пісірген кезде жарамсыз иісті ұстап Көмірлі фильтрдің қанығуы ұзақ пайдалану мерзімінің қысқа немесе ұзақ өтуіне байланысты болады, ол ас үйдің түрі мен майды ұстайтын фильтрді ұстанылған мерзімділік тазалаумен алдын ала анықталады. Қандай жағдай болса да, картриджді кем дегенде 4 айда бір рет ауыстырыңыз. Көмірлі фильтрді жууға болмайды және де регенерецияға Дөңгелек көмір сүзгісі Қозғалтқыштың қалақты дөңгелегінің торалына біреуін орнатыңыз, сөйтіп оларды сағат тілімен бұраңыз. Алу үшін оларды сағат тіліне кері бұраңыз. Сүзгіні қайта орнату Түтін шығарғыш тұрақты уақыт аралықтарында сүзгіге техникалық қызмет көрсету керектігін ескерту үшін дыбысты сигнал шығарады: май сүзгісі 40 сағат сайын; иіс сүзгісі 160 сағат сайын. Бұл жағдайда, түтін сорғыш өшіріп, кез келген түймені түртіңіз. Интерфейс 10 мин. бойы екі қажеттілік сигналын береді: егер T1+T2 жыпылықтаса: май сүзгісіне техникалық қызмет көрсету қажет; егер T1+T3 жыпылықтаса: иіс сүзгісіне техникалық қызмет көрсету қажет. 10 мин. барысында T1+T2 түймесін басу арқылы май сүзгісін, ал T1+T3 түймесін басу арқылы иіс сүзгісін қайта орнатуға болады. Қайта орнатудан кейін түйме комбинациялары екі рет тез жыпылықтайды. Интерфейс әдеттегідей жұмыс істемейді. Мынаны ескеріңіз: Түтін сорғыш 10 мин. бойы қалыпты жұмыс істейді, бірақ жылдамдық түймелеріне қатысты ешбір көрнекі жауап болмайды. Егер 10 мин. бойы ешбір әрекет орындалмаса, ЖШД жыпылықтауын тоқтатады да, көрнекі жауап қалыпты күйге оралады. Шам ауыстыру Корпус жарық диод технологиясына негізделген жарық жүйесімен жабдықталған. Жарық диодтары оңтайлы жарықты, әдеттегі шамдардан 10 есе артық ұзақтықты қамтамасыз етеді және 90% электр энергиясын сақтауға мүмкіндік береді. Ауыстыру үшін техникалық қызмет көрсету бөліміне хабарласыңыз.
