KULLANIM KILAVUZU STREAM 200 XLR HERCULES

1. KUTU İÇERİĞİ 5
2. TEKNİK ÖZELLİKLER 6
3. KURULUM 7

Hercules Stream 200 XLR'yi bağlama......7

Hercules Stream Control'ü indirme......8

1. ÖZELLİKLER......9

Genel bakış......9

Parçaları kontrol etme....11

İşlemleri kontrol etme....14

Gelişmiş özellikler 16

Konektörler, parlaklık ve aksesuarlar......19

1. HERCULES STREAM CONTROL......22

Ana işlevler....22

Mixer (Mikser) 22

Actions (İşlemler) 26

Özelleştirme 29

Üçüncü taraf uygulamalar....30

OBS 30

Streamlabs....32

Settings (Ayarlar)....33

General settings (Genel ayarlar)....33

Graphic settings (Grafik ayarları)......34

Server access (Sunucu erişimi)......36

XLR Microphone (XLR Mikrofon)....38

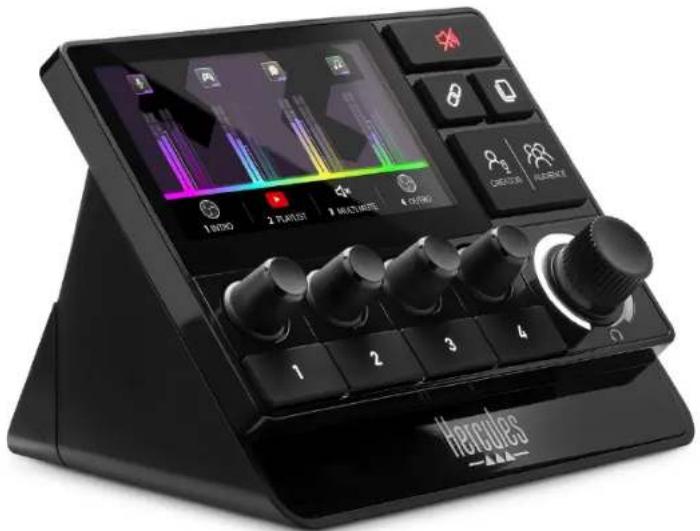

STREAM 200 XLR

PRO AUDIO CONTROLLER

FOR DYNAMIC AND CONDENSER MICS

Hercules Stream 200 XLR audio kontrol ünitesi ve özel Hercules Stream Control uygulaması ile kendiniz ve izleyicileriniz için tüm audio kaynaklarını zı gerçek zamanlı olarak yönetebilir, her bir audio parçasının ses seviyesini görebilir ve kontrol edebilirsiniz!

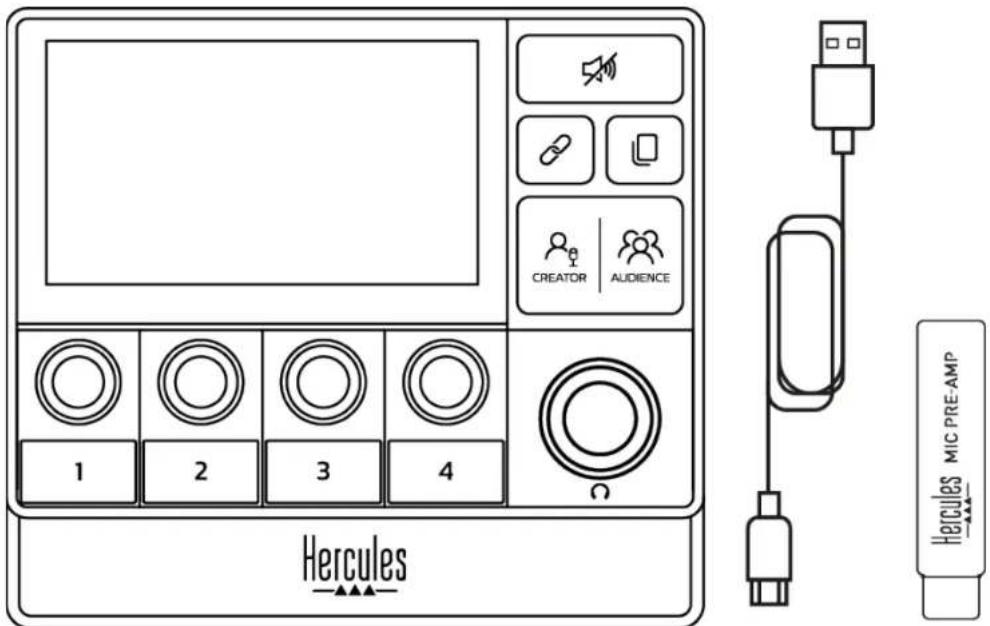

1. Kutu içeriği

• Hercules Stream 200 XLR
• USB-A - USB-C güç kablosu
• Mic Pre-Amp
  – Hercules Stream Control uygulamasını indirme bağlantısı (kutu kapağında)
  – Hercules ve Hercules Stream etiketleri
• Garanti belgesi

Hercules 1 2 3 4 CREATOR | AUDIENCE Hercules MIC PRE-AMP

Hercules Stream 200 XLR kontrol ünitesinin tabanı ve ekranından koruyucu filmleri çıkarabilirsiniz. Kontrol ünitesinin kullanılmasına engel olmayacakları için üzerlerinde de bırakabilirsiniz.

2. Teknik özellikler

Hercules Stream Control için sistem gereksinimleri:

• Windows® 10 veya üstü (64-bit)
• 4 GB RAM
• USB 2.0 portu

3. Kurulum

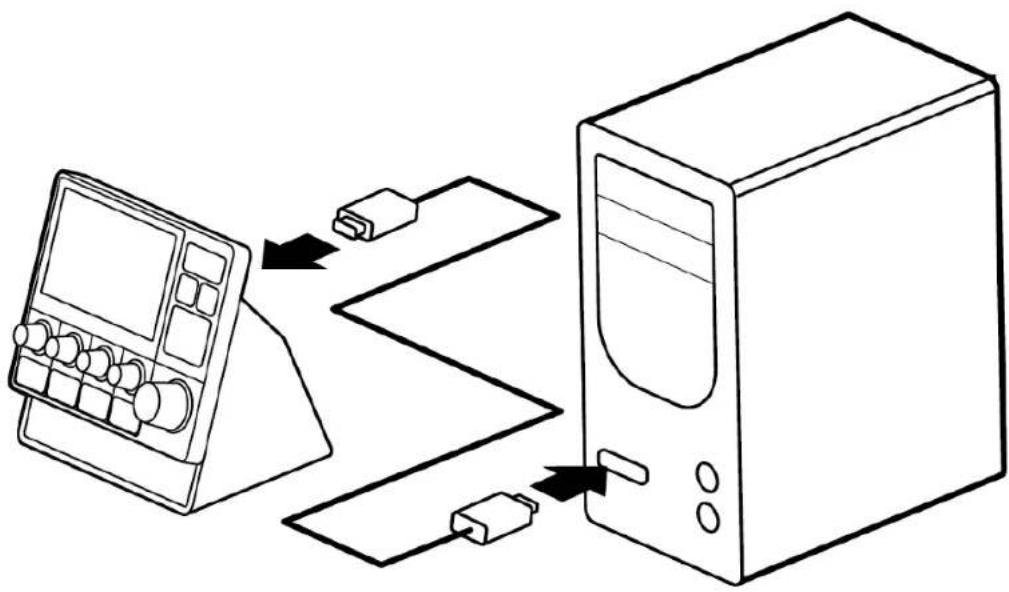

Hercules Stream 200 XLR'yi bağlama

1. USB kablosunu, Hercules Stream 200 XLR'nin arka kısmındaki USB portuna, ardından bilgisayarınızdaki bir USB portuna bağlayın.

2. Hercules logosu ve daha sonra Hercules Stream 200 XLR logosu Hercules Stream 200 XLR'nizin ekranında belirir.

Hercules Stream 200 XLR'yi USB hub'a bağlamayın.

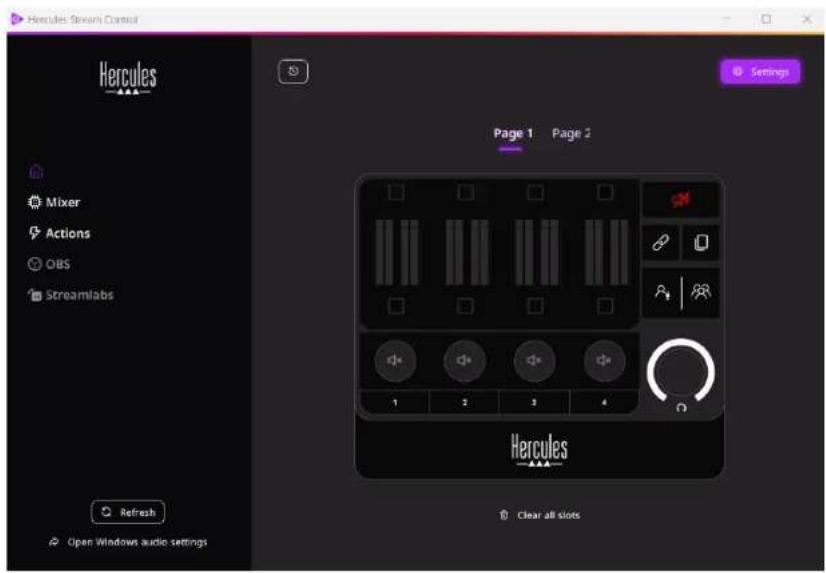

Hercules Stream Control'ü indirme

1. Hercules Stream 200 XLR'nin bilgisayarınıza düzgün bağlandığını kontrol edin.
2. \$u adresi ziyaret edin: https://support.hercules.com/product/stream200xlr.
3. Hercules Stream Control'ü indirip yükleyin.
4. Hercules Stream 200 XLR'yi yapılandırmak için Hercules Stream Control uygulamasını açın.

Hercules Stream Control Hercules Mixer Actions OBS Streamlabs Refresh Open Windows audio settings Page 1 Page 2 Hercules Clear all slots

4. Özellikler

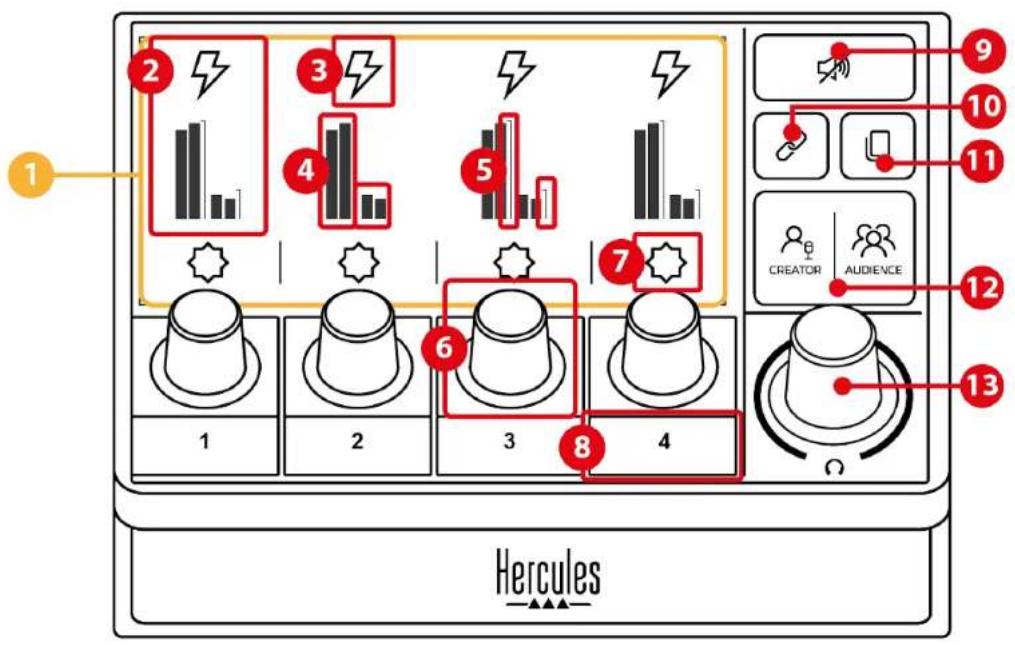

Genel bakış

1 2 3 4 5 6 7 8 9 10 11 CREATOR | AUDIENCE 12 13 Hercules

1. Sayfa (gösterim)
2. Parça (gösterim)
3. Parça simgesi (gösterim)
4. VU göstergeleri (gösterim)
5. Ses seviyesi çubuğu (gösterim)
6. Enkoder
7. İşlem simgesi (gösterim)
8. İşlem düğmesi
9. Hepsini sessize al düğmesi
10. Bağlama düğmesi
11. Sayfa değiştirme düğmesi
12. Creator / Audience düğmesi
13. Kulaklık ses seviyesi enkoderi

14 15 16 17 18 19 20 21

1. XLR mikrofon girişi
2. Fantom gücü düğmesi
3. Optik konektör
4. Line çıkışı
5. Kulaklık çıkışı
6. Line girişi
7. USB konektörü
8. Parlaklık ayarlama düğmesi

1. Mic Pre-Amp

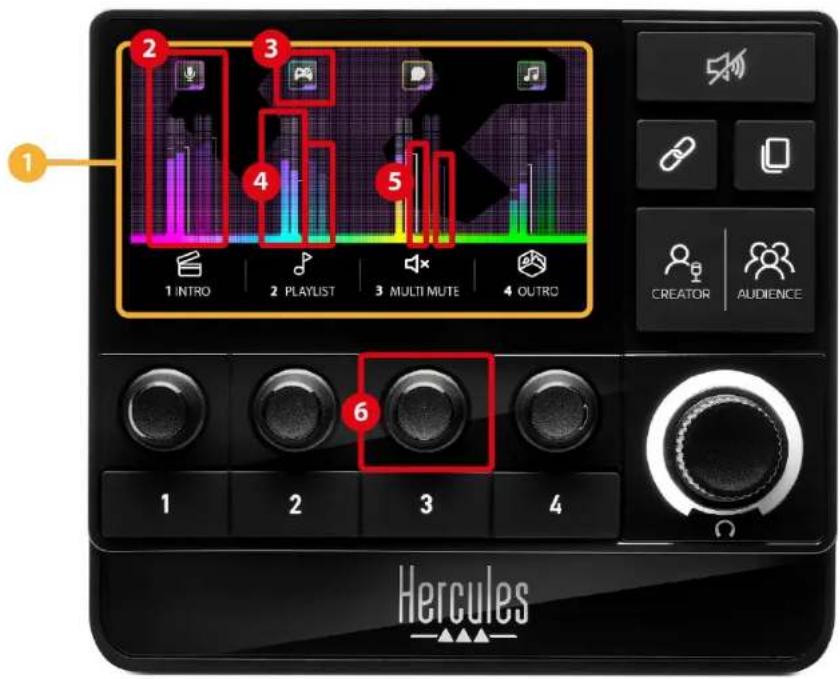

Parçaları kontrol etme

1 2 3 4 5 1 INTRO 2 PLAYLIST 3 MULTI MUTE 4 OUTRO CREATOR AUDIENCE 1 2 3 4 Hercules

① Sayfa (gösterim): Hercules Stream 200 XLR iki gösterim sayfası içerir; bunların her biri özel alanda dört parça ve dört işlemi görmenizi sağlar.

Sayfa değiştirme düğmesi bir sayfadan diğerine geçmenizi sağlar.

② Parça (gösterim): Bir veya daha fazla audio kaynağı şu çalma kanallarından birine atanabilir: Chat (Sohbet), Music (Müzik), Game (Oyun), System (Sistem), Aux (Yardımcı). Her bir kanal bir parçaya atanabilir. Her parçayla bir enkoder ilişkilendirilmiş olup böylece o parçayı kontrol etmenizi sağlar. Hercules Stream 200 XLR iki sayfaya ayrılmış sekiz parça içerir.

③ Parça simgesi (gösterim): Bir parçaya sanal cue atamanızı sağlar.

- Icon (Simge): Varsayılan olarak parçaya bir kanal eklendiğinde bir simge otomatik olarak atanır. Varsayılan simgeyi simge kitaplığından (önceden tanımlı simge veya kullanıcıının eklediği simge) başka bir elemanla değiştirebilirsiniz.

- Name (Ad): Parçaya ad vermenizi sağlar. İlgili enkoder kullanılırken 1,5 saniye süreyle metin yerine parçanın ses seviyesi yüzdesi gösterilir.

④ VU göstergeleri (gösterim): İki miksin her biri için parçanın audio sinyali seviyesini gösterir.

Creator miksi sol tarafta ve Audience miksi sağ tarafta.

⑤ Ses seviyesi çubukları (gösterim): İki miksin her biri için parçanın ses seviyesini gösterir.

Creator miksinde parça sessize alındığında sol ses seviyesi çubuğu (Creator miksi) kırmızıya döner;

Audience miksinde parça sessize alındığında sağ ses seviyesi çubuğu (Audience miksi) kırmızıya döner. Parça her iki mikste de sessize alındığında her iki ses seviyesi çubuğu kırmızıya döner.

⑥ Enkoder:

- Parçanın ses seviyesini ayarlamak için enkoderi çevirin.

- Etkin miks için parçanın sesini etkinleştirmek veya devre dışı bırakmak üzere enkodere basın (etkin miks, Creator / Audience düğmesinin LED'i ile gösterilir).

Bağlama modu etkinleştirilirse (Bağlama düğmesinin LED'i yanar) enkodere basmak her iki miks için parçanın sesini aynı anda etkinleştirir veya devre dışı bırakır.

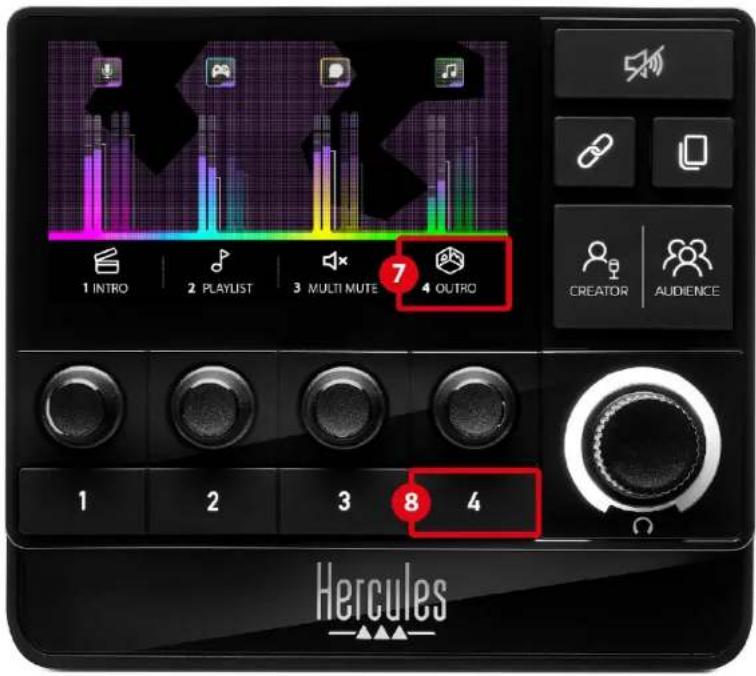

İşlemleri kontrol etme

1 INTRO 2 PLAYLIST 3 MULTI MUTE 4 OUTRO 7 CREATOR AUDIENCE 1 2 3 8 4 Hercules

⑦ İşlem simgesi (gösterim): İlgili işlem düğmesine atanan işlem için bir sanal cue eklemenize izin verir.

- Icon (Simge): Varsayılan olarak işlem çalışırken simge grileşir.

Özel bir simge kullanırsanız işlem yürütülürken OFF durum simgesi gösterilir. Bir ON durum simgesi ve OFF durum simgesini nasıl tanımlayacağını öğrenmek için Özel simge kısmına bakın.

- Name (Ad): Atanan işleme ad vermenizi sağlar. İşlem çalışırken metin grileşir.

⑧ İşlem düğmesi: Bu düğmeye atanan işlemi etkinleştirmenizi veya devre dışı bırakmanızı sağlar. İşlem düğmesinin durumu bir LED ile gösterilir:

– LED kapalı: Düğmeye işlem atanmadı.
- LED açık: Düğmeye bir işlem atandı.
– LED yanıp sönyyor: İşlem çalışıyor.

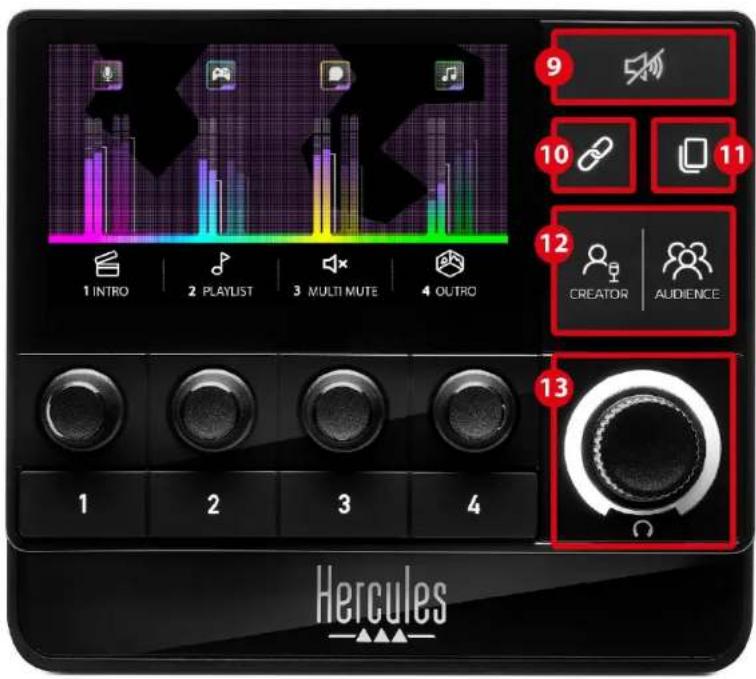

Gelişmiş özellikler

1 INTRO 2 PLAYLIST 3 MULTI MUTE 4 OUTRO 9 10 11 12 CREATOR AUDIENCE 13 Hercules

⑨ Hepsini sessize al düğmesi: Hercules Stream 200 XLR tarafından yönetilen tüm audio kaynaklarını sessize almanızı sağlar.

İşlev etkinleştirildiğinde düğmenin kırmızı LED'i yanar ve tüm ses seviyesi çubukları kırmızı olur. Parçaların ses seviyelerini değiştirebilir ama artık tek parçanın sesini etkinleştiremez veya devre dışı bırakamazsınız. Bunu yapmak için Hepsini sessize al işlevini devre dışı bırakmak üzere düğmeye tekrar basmanız gerekir.

⑩ Bağlama düğmesi: Creator ve Audience mikslerinin ses seviyelerini bağlamanızı ve dolayısıyla belirli bir parça için ses seviyelerini aynı anda kontrol etmenizi sağlar.

Etkinleştirildiğinde Bağlama düğmesinin LED'i yanar. Bağlama işlevini devre dışı bırakmak için Bağlama düğmesine tekrar basın.

Parçanın ses seviyelerini kontrol etmek için:

• Her iki miksin ses seviyelerini ayarlamak için enkoderi çevirin. Ses seviyesi çubukları birlikte hareket ederek aralarında aynı audio seviyesi farkı korunur.
• Her için miks için parçanın sesini aynı anda etkinleştirmek veya devre dışı bırakmak üzere enkodere basın.

⑪ Sayfa değiştirme düğmesi: Bir sayfadan diğerine geçmenizi sağlar.

• Sayfa 1 gösterilir: LED kapalı.
• Sayfa 2 gösterilir: LED açık.

⑫ Creator / Audience düğmesi: Creator miksi (kullanıcıya özel) ile Audience miksi (izleyiciye özel) arasında geçiş yapmanızı sağlar. Hangi miksin etkin olduğu beyaz bir LED ile gösterilir.

Etkin miks, kulaklık çıkışına bağlı kulaklıkta çalınır. Etkin mikse karşılık gelen VU göstergeleri ve ses seviyesi çubukları, Hercules Stream 200 XLR ekranının ön planında gösterilir.

⑬ Kulaklık ses seviyesi enkoderi:

• Kulaklık çıkışının ses seviyesini ayarlamak için enkoderi çevirin. Ses seviyesi beyaz bir halka tarafından gösterilir.
• Kulaklık çıkışını sessize almak veya sessize almayı iptal etmek için enkodere basın. Ses sessize alındığında beyaz halka yanıp söner.

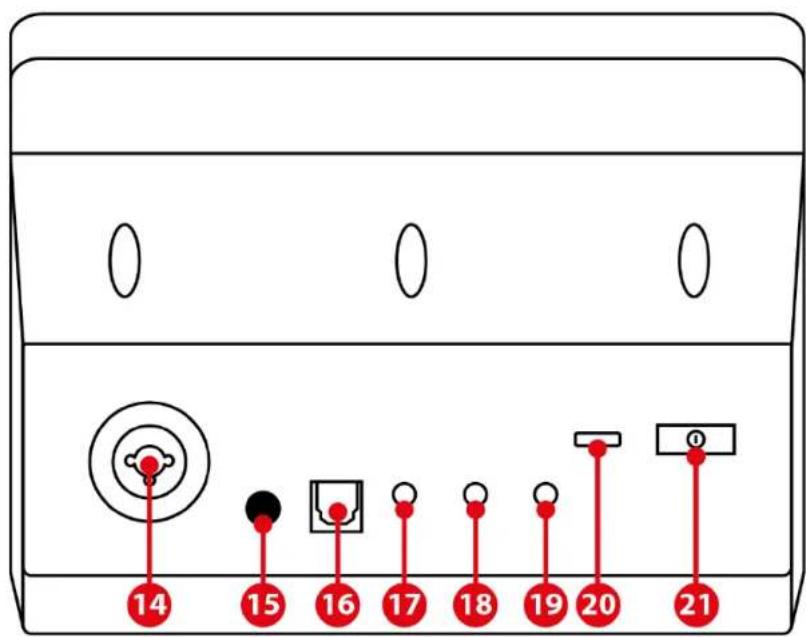

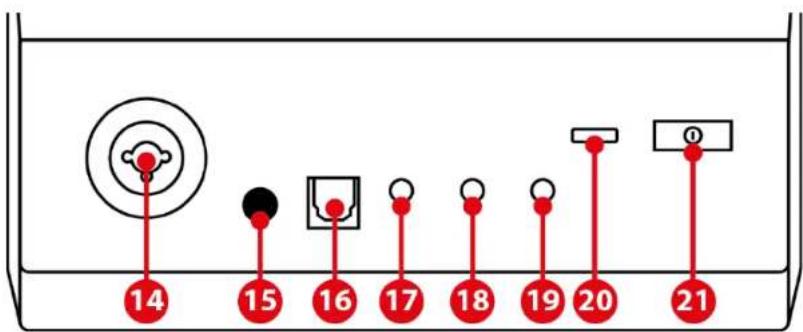

Konektörler, parlaklık ve aksesuarlar

14 15 16 17 18 19 20 21

⑭ XLR mikrofon girişi: Bir XLR (dinamik veya kondansatörlü) mikrofon bağlamanızı sağlar.

⑮ Fantom gücü düğmesi: Bağlandığında kondansatörlü mikrofon veya Hercules Mic Pre-Amp için elektronik güç kaynağını açmanızı sağlar.

- Kondansatörlü mikrofonu optimum kullanmak için fantom gücü düğmesine basın ("basılı" konum) ve Hercules Stream Control (Settings (Ayarlar) menüsü / XLR Microphone (XLR Mikrofon)) kısmında Condenser (Kondansatörlü ) seçeneğini işaretleyin.

- Fantom gücü düğmesi çok hassastır. Kondansatörlü mikrofon veya Hercules Mic Pre-Amp kullanırken düğmeye basıldığından emin olun.

⑯ Optik konektör: Cihazın sesini kullanmak için optik girişli bir cihazı Hercules Stream 200 XLR'ye bağlamanızı sağlar.
⑰ Line çıkışı: Hercules Stream 200 XLR audio çıkışını alarak başka bir cihazda (hoparlörler, kulaklıklar, başka bilgisayar...) çalmanızı sağlar.

Hercules Stream Control uygulamasının General

settings (Genel ayarlar) kısmında line çıkışına

gönderilecek miksi seçebilirsiniz: Audience mix (İzleyici miksi), Creator mix (Oluşturucu miksi), Microphone (Mikrofon), Line in (Line girişi).

⑱ Kulaklık çıkışı: Kulaklık bağlayarak etkin miksi dinlemenizi sağlar.
⑲ Line girişi: Harici bir kaynaktan audio kullanımızı sağlar.
⑳ USB konektörü: Hercules Stream 200 XLR'yi USB-A – USB-C güç kablosunu kullanarak bir bilgisayara bağlamanızı sağlar.

②1 Parlaklık ayarlama düğmesi:

• Kısa basma: Ekranın parlaklığını artırır. Işık şiddeti maksimuma ayarlanırsa kısa basma ışık şiddetini minimuma döndürür.
• Uzun basma: Audio işlevlerini kapatmadan ekranı uyku moduna alır.

② Mic Pre-Amp: Daha net vokaller ve düşük nefes alma gürültüsü için dinamik mikrofonların analog kazancını yükseltmenizi sağlar.

Mic Pre-Amp'i Hercules Stream 200 XLR'nin arka kısmında bulunan XLR mikrofon girişine veya doğrudan mikrofona bağlayın.

Dinamik mikrofon için Mic Pre-Amp amfiyi kullanırken fantom gücünü açmayı unutmayın.

5. Hercules Stream Control

İlk kez başlatıldığında Hercules Stream Control'ün nasıl kullanılacağını gösteren bir eğitim videosu görüntülenir. Eğitim videosunu yeniden izlemek için Settings (Ayarlar), ardından Restart tutorial (Eğitim videosunu yeniden başlat) ögesine tıklayın.

Ana işlevler

Mixer (Mikser)

Mixer

Mixer (Mikser) menüsü, Hercules Stream 200 XLR tarafından çıkışı yapılan sekiz audio kanalını listeler; bunlar üzerinden İnternet'te canlı yayın yaparken kullandığınız çeşitli cihazlar ve uygulamaların sesini kontrol edebilirsiniz. Cihazlar iki kategoriye ayrılır:

- INPUTS (GİRİŞLER):

○ XLR Microphone (XLR Mikrofon): XLR mikrofon girişinin ses seviyesini kontrol etmenizi sağlar.
○ Line In (Line Girişi): Line girişinin ses seviyesini kontrol etmenizi sağlar.
○ Optical (Optik): Optik girişinin ses seviyesini kontrol etmenizi sağlar.

- PLAYBACKS (ÇALMALAR):

○ Game (Oyun): Oyunların ve video oyunu uygulamalarının ses seviyesini kontrol etmenizi sağlar.
○ Chat (Sohbet): Oyun arkadaşlarınızla konuşmak ve iletişim kurmak için kullanılan uygulamaların ses seviyesini kontrol etmenizi sağlar.
○ Music (Müzik): Müzik uygulamalarının ses seviyesini kontrol etmenizi sağlar.
- System (Sistem): Windows seslerinin ses seviyesini kontrol etmenizi sağlar.
○ AUX (Yardımcı): İstediğiniz audio kaynağının ses seviyesini kontrol etmenizi sağlar.

Hercules Stream 200 XLR'ye kanal eklemek için:

1. Listedeki bir kanala tıklayın.
2. İki etiket görüntülenir:

Volume (Ses seviyesi): Ses seviyesini kontrol etmenizi sağlar. Volume etiketini, Hercules Stream 200 XLR'nin görüntüsünün sarı yanan bir alanına sürükleyip bırakın. İlgili parçaya karşılık gelen enkoderi kullanarak ses seviyesini ayarlayabilir ve parçayı sessize alabilirsiniz. Bağlama işlevi ektin ise her iki miks de aynı anda sessize alınır.

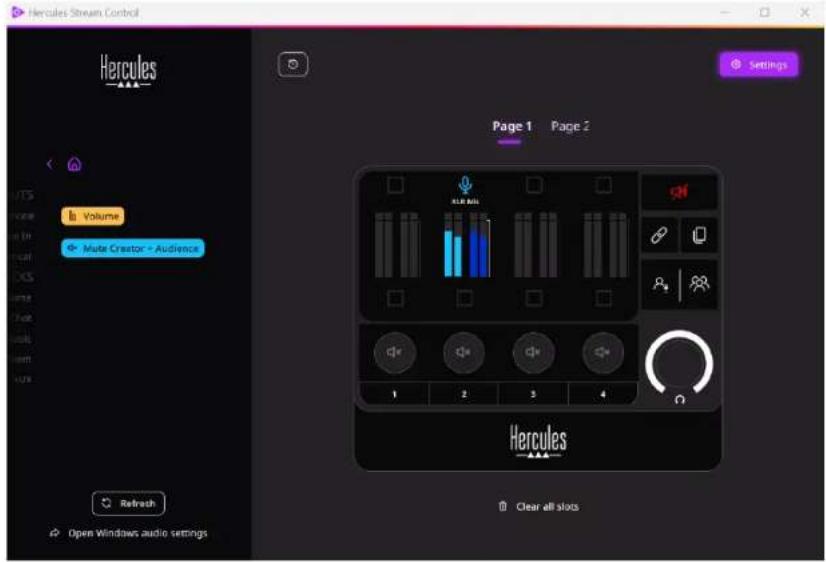

○ (Oluşturucu + İzleyici

Sessize AI): Hem Creator hem de

Audience miksleri için audio kanalını aynı anda sessize almanızı sağlar.

Mute Creator + Audience etiketini, Hercules Stream

200 XLR'nin görüntüsünün mavi yanan bir alanına sürükleyip bırakın.

1. Sağ tarafta bir panel açılır. Parçaya veya işleme ad verebilir, bir simge atayabilir veya VU göstergesinin rengini değiştirebilirsiniz.

Hercules Stream Control Volume Mute Creator - Audience Page 1 Page 2 1 2 3 4 Hercules Clear all slots Settings Refresh Open Windows audio settings

Ardından kanala bir audio kaynağı atamak için:

1. Open Windows audio settings (Windows ses ayarlarını aç) öğesine tıklayın.

2. Windows ses ayarları panosu açılır.

○ System (Hercules Stream 200 XLR) (Sistem (Hercules Stream 200 XLR)) varsayılan çıkış aygıtidır.

○ Microphone (Hercules Stream 200 XLR) (Mikrofon (Hercules Stream 200 XLR)) varsayılan giriş aygıtidır.

○ Her bir audio kaynağı için Çıkış aygıtı açılır menüsünü açarak audio kaynağınızın çalınmasını istediğiniz kanalı seçin.

Örneğin Discord için Chat (Hercules Stream 200 XLR) (Sohbet (Hercules Stream 200 XLR)) ve Spotify için Music (Hercules Stream 200 XLR) (Müzik (Hercules Stream 200 XLR)) seçebilirsiniz.

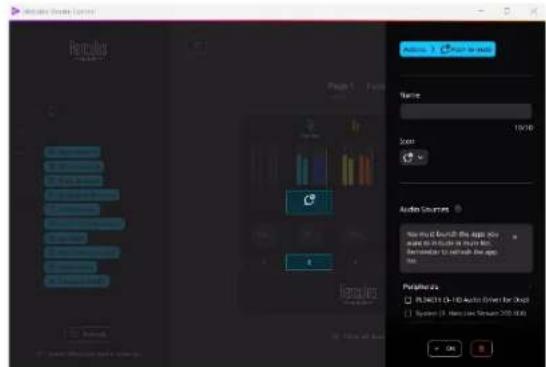

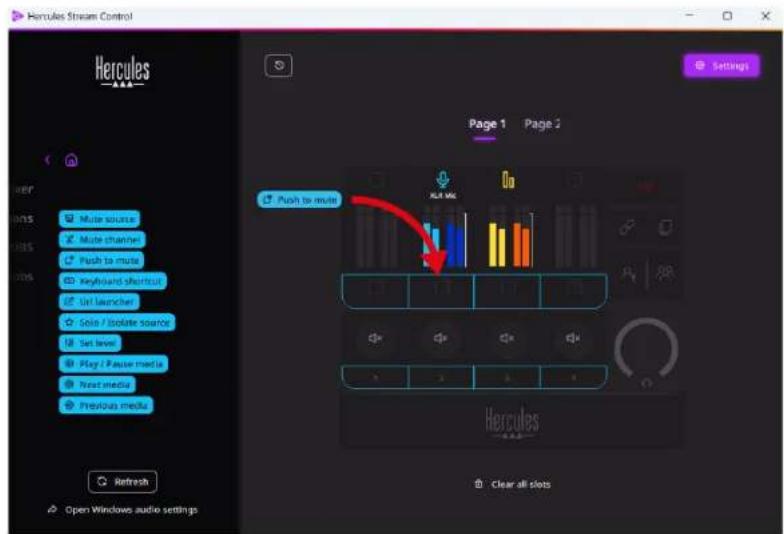

Actions (İşlemler)

Actions (İşlemler) menüsü, Hercules Stream

200 XLR'de 1 ila 4 işlem düğmelerine atanabilecek tüm işlemleri listeler.

Bir işlem atamak için etiketini, Hercules Stream 200 XLR'nin görüntüsünün mavi yanan bir alanına sürükleyip bırakın.

Hercules Stream Control Page 1 Page 2 Push to mini ← Push to mini ← Clear all slots Refresh Open Windows audio settings

Sağ taraftaki panel, işleme bir ad ve simge atamanızı ve onu yapılandırmanızı (işlem yapılandırılabiliyorsa) sağlar.

Mute source (Kaynağı sessize al): Listede seçilen tüm audio kaynaklarını sessize alır.

Push to mute (Sessize almak için bas): İlgili işlem düğmesi basılı tutulduğu sürece listede seçilen tüm audio kaynaklarını sessize alır.

Keyboard shortcut (Klavye kısayolu): Bir klavye kısayolu başlatır.

URL launcher (URL başlatıcı): Bir İnternet sayfası açar ve girdiğiniz URL'yi başlatır.

☆ Solo / Isolate source (Solo / Kaynağı ayır): Seçilen kaynak dışında tüm audio kaynaklarını sessize alır.

Set level (Seviyeyi ayarla): Seçilen audio kaynakları veya parçaların ses seviyesini önceden ayarlanan bir seviyeye ayarlar.

(Medyayı çal / duraklat): Parçayı çalar

veya duraklatır.

@ Next media

(Sonraki medya): Çalma listesindeki bir sonraki

medya parçasını çalar.

© Previous media

(Önceki medya): Çalma listesindeki bir

önceki medya parçasını çalar.

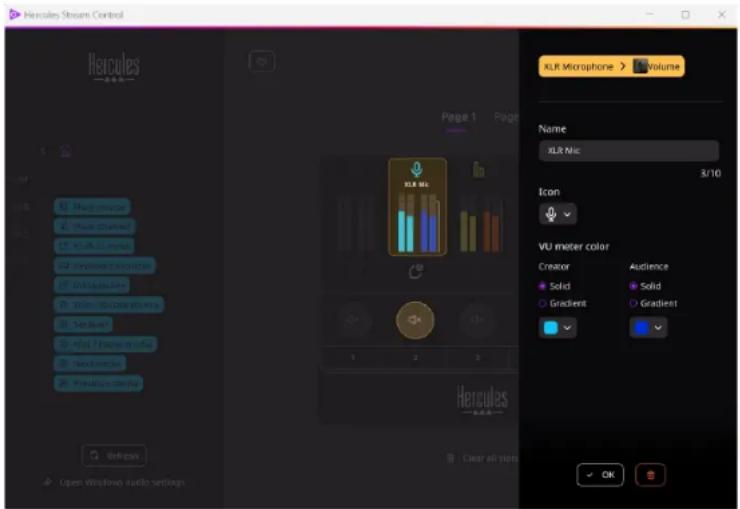

Özelleştirme

Hercules Stream 200 XLR'ye bir öğe eklendiğinde Hercules Stream Control uygulamasının sağ tarafından bir özelleştirme ve yapılandırma menüsü belirerek ögenin çeşitli özelliklerini eklemenizi veya değiştirmenizi sağlar.

Name (Ad): Bir ad atamanızı sağlar (en fazla 10 karakter, hem büyük hem de küçük harflere izin verilir).

Icon (Simge): Bir simge atamanızı sağlar. Graphics settings (Grafik ayarları) kısmından simge kitaplığına özel öğeler eklenebilir.

VU meter color (VU göstergesi rengi): Sadece VU göstergeleri için VU göstergesinin rengini seçmenizi ve tek renkli veya geçişli görüntülenmesini sağlar.

Hercules Stream Control Hercules Page 1 Page 2 XLR Microphone > Volume Name XLR Mic 3/10 Icon VU meter color Creator Solid Gradient Audience Solid Gradient OK Open Window audio settings

İşlemi yapılandırmak için diğer alanlar veya özellikler tamamlanabilir veya değiştirilebilir.

Üçüncü taraf uygulamalar

Hercules Stream Control uygulaması belirli unsurları kontrol etmek için çeşitli üçüncü taraf uygulamalara bağlanabilir.

Üçüncü taraf uygulamaları Hercules Stream Control'e nasıl bağlayacağını öğrenmek için lütfen Server access (Sunucu erişimi) kısmına bakın.

OBS

OBS

OBS bir sahneler sistemi üzerinden birden fazla medya kaynağınlı yönetmeye yönelik bir video kayıt ve akış uygulamasıdır.

OBS'de işlemler:

İşlem atama

Bir mavi etiketi, Hercules Stream 200 XLR'nin görüntüşünün mavi yanan bir alanına sürükleyip bırakın. İşlemi, o parçaya karşılık gelen işlem düğmesini kullanarak başlatabilirsiniz.

• Play audio file (Audio dosyasını çal): OBS sahnesinden bir audio dosyası seçerek onu çalmanızı sağlar.
• Scene Switch (Sahne değiştir): OBS uygulamasında daha önce oluşturulmuş bir sahneyi seçmenizi ve onu başlatmanızı sağlar.
• Filter ON/OFF (Filtre açık/kapalı): Bir OBS kaynağıyla ilişkilendirilecek bir filtre seçmenizi ve onu etkinleştirmenizi sağlar.
• Ⓐ Toggle recording (Kayıt anahtarı): OBS uygulaması üzerinden audio/video akışı kaydınlı başlatmanızı ve durdurmanızı sağlar.
• (Akışı başlat/durdur): OBS uygulaması üzerinden canlı akışı başlatmanızı ve durdurmanızı sağlar.

Streamlabs

Streamlabs bir sahneler sistemi üzerinden birden fazla medya kaynağını yönetmeye yönelik bir video kayıt ve akış uygulamasıdır.

Streamlabs'te işlemler:

İşlem atama

Bir mavi etiketi, Hercules Stream 200 XLR'nin görüntüşünün mavi yanan bir alanına sürükleyip bırakın. İşlemi, o parçaya karşılık gelen işlem düğmesini kullanarak başlatabilirsiniz.

• (Sahne değiştir): Streamlabs
  uygulamasında daha önce oluşturulmuş bir sahneyi seçmenizi sağlar.
• ©(Kayrt anahtarı): Streamlabs
  uygulaması üzerinden audio/video akışı kaydını başlatmanızı ve durdurmanızı sağlar.
• ▷ Start/stop streaming (Akışı başlat/durdur): Streamlabs uygulaması üzerinden canlı akışı başlatmanızı ve durdurmanızı sağlar.

Settings (Ayarlar)

Settings

Settings (Ayarlar) menüsü, Hercules Stream Control uygulamasını yapılandırmanızı sağlar.

General settings (Genel ayarlar)

Bu alt menü şunları yapmanızı sağlar:

• uygulamanın dilini seçme;
  – eğitim videosunu yeniden izleme;
  – Hercules Stream Control uygulamasını ve Hercules Stream 200 XLR donanım yazılımını güncelleme;
• line çıkışında çalınacak miksi veya audio kaynağını seçme ve ses seviyesini ayarlama;
• yasal bilgi bağlantılarına erişme.

Graphic settings (Grafik ayarları)

Bu alt menü şunları yapmanızı sağlar:

• ekran parlaklığını ayarlama;
• etkin miks için gösterim modunu seçme;
• VU göstergesi ve işlem alanının görünümünü değiştirme;

- simgeler ekleme ve ON/OFF durum simgelerini tanımlama (desteklenen formatlar: .jpeg, .png ve .svg; boyut: 32 x 32 piksel (simge), 480 x 272 piksel (fon));

– fon ekleme ve değiştirme.

Özel simge:

Varsayılan olarak, Hercules Stream Control tarafından önerilen bir simge kullanırken bir işlem tetiklendiğinde işlem simgesi grileşir.

İşlemin durumuna göre görüntülenecek simgeleri tanımlayabilirsiniz:

- İşlem tetiklenmedi: ON durum simgesi;

– İşlem yapıyor: OFF durum simgesi.

ON/OFF durum simgelerini ayarlamak için:

- My icon library (Simge kitaplığım), Add new custom icon (Yeni özel simge ekle) öğesine tıklayın.

- Bir görüntü seçin. Bu görüntü, ON durum simgesi olacaktır.

- OFF durum simgesini ayarlamak için ⚠ öğesine tıklayın.

- Edit icon (Simge düzenleme) penceresinde Add OFF state (Kapalı durumu ekle) öğesine tıklayın, ardından + Hughesine tıklayarak bir görüntü seçin.

- Save (Kaydet) öğesine tıklayın.

Görüntüler .jpeg, .png veya .svg formatında ve 32 x 32 piksel boyutunda olmalıdır.

Server access (Sunucu erişimi)

Bu alt menü, üçüncü taraf uygulamaları Hercules Stream Control'e bağlamanızı sağlar.

OBS:

1. OBS'yi Hercules Stream Control'e bağlamak için OBS uygulamasını açın.
2. Araçlar sekmesinden WebSocket Suncusu Ayarları'nı seçin.
3. Eklenti Ayarları kısmındaki WebSocket sunucuyu etkinleştir öğesini işaretleyin.

4. Sunucu Ayarları'nda:

5. Sunucu Portu kutusuna "4455" girin;

6. Kimlik Doğrulamasını Etkinleştir öğesini işaretleyin;

7. Sunucu Parolası kutusunda bir sunucu şifresi belirleyin.

8. Uygula düğmesine ve ardından Tamam düğmesine tıklayın.

9. Hercules Stream Control'ün OBS Access (OBS Erişimi) kısmında Server Port (Sunucu Portu) ve Server password (Sunucu parolası) kutularına OBS'deki ile aynı numara ve parolayı girin.
10. Save (Kaydet) öğesine tıklayın.

Streamlabs:

1. Streamlabs'i Hercules Stream Control'e bağlamak için Streamlabs uygulamasını açın.
2. Ayarları açmak için sol alt menüdeki öğesine tıklayın.
3. Uzaktan Kontrol menüsünü seçin.
4. QR kodunu görüntülemek için Göstermek için tıkla öğesine tıklayın, ardından Detayları göster öğesine tıklayın.
5. API belirtecini kopyalayın.
6. Hercules Stream Control'ün Streamlabs Access (Streamlabs Erişimi) kısmında Port kutusuna Streamlabs'deki ile aynı numarayı girin ve API belirtecini API token (API belirteci) kısmına yapıştırın.
7. Save (Kaydet) öğesine tıklayın.

XLR Microphone (XLR Mikrofon)

Bu alt menü, Hercules Stream 200 XLR'nin XLR mikrofon girişi için audio ayarlarını yapmanızı sağlar.

Microphone presets (Mikrofon ön ayarları):

Varsayılan olarak, Hercules Stream Control uygulamasına dört ön ayar entegre edilmiştir. Her ön ayar, XLR mikrofonun audio ayarlarını değiştirir.

Save current settings as a new preset (Mevcut ayarları yeni ön ayar olarak kaydet) öğesine tıklayarak yeni özel ön ayarlar da ekleyebilirsiniz.

Audio ayarları:

• Mic Type (Mikrofon Tipi): Kullanılan mikrofon tipini (dynamic (dinamik), condenser (kondansatörlü), dynamic + Pre-Amp (dinamik + Pre-Amp)) seçmenizi sağlar.
• Gain (Kazanç): Mikrofonun kazanç seviyesinin şiddetini ayarlamanızı sağlar. İster kondansatörlü olsun ister preamplifikatörlü dinamik, fantom destekli bir mikrofon, tek başına dinamik bir mikrofondan daha az kazanç gerektirir.
• Noise Gate (Gürültü Geçidi): Konuşma sesi dışındaki ortam gürültüsünü azaltmanızı sağlar.
• Compressor (Sıkıştırıcı): Ses sinyalinin kazanç seviyesini ayarlamanızı ve kullanıcı sesinin ses seviyesini otomatik olarak kontrol etmenizi sağlar.
• Equalizer (Ekolayzer): Mikrofonun audio sinyalinin oluşturan farklı frekans bantlarını filtrelemenizi veya yükseltmenizi sağlar.

Hercules

TEKNİK DESTEK

https://support.hercules.com

Ticari markalar

Microsoft® Windows® 10/11, Birleşik Birleşik Devletleri ve/veya diğer ülkelerde Microsoft Corporation'ın tescilli ticari markası veya ticari markasıdır.

Open Broadcaster Software ^® (OBS) Wizards of OBS LLC'nin ticari markasıdır.

Streamlabs® Logitech Services S.A.'nin tescilli ticari markasıdır.

Diğer tüm ticari markalar ile marka adları işbu belgede tanınmış olup ilgili sahiplerine aittir. Fotoğraflar bağlayıcı değildir. İçindekiler, resimler ve teknik özellikler önceden haber vermeksizin değiştirilebilir ve ülkeden ülkeye farklılık gösterebilir.

Telif hakkı

Bu dokümanın hiçbir kısmı, Guillemot Corporation S.A.'nın açık yazılı izni olmadan her ne amaç veya araçla olursa olsun, elektronik, mekanik, manyetik olarak, fotokopi yoluyla, kaydederek, manuel veya başka şekilde, kopyalanması, özetlenmesi, iletilmesi, kaydedilmesi veya saklanması ya da herhangi bir dile veya bilgisayar diline çevrilmesi yasaktır.

STREAM 200 XLR

PRO AUDIO CONTROLLER

FOR DYNAMIC AND CONDENSER MICS

Instrukcja obsługi

1 INTRODUCTION 2 PUMBER 3 MULTI-WEIGHT 4 CLOTHING 1 2 3 4 Hercules —

SPIS TREŚCI

1. ZAWARTOŚĆ OPAKOWANIA......5
2. DANE TECHNICZNE......6
3. INSTALACJA....7
