BEDIENUNGSANLEITUNG STREAM 200 XLR HERCULES

1. VERPACKUNGSINHALT 5
2. TECHNISCHE DATEN......6
3. EINRICHTUNG......7

Anschluss des Hercules Stream 200 XLR....7

Download von Hercules Stream Control.....8

1. FUNKTIONEN....9

Überblick....9

Steuerung der Tracks 11

Steuerung der Aktionen 14

Erweiterte Funktionen 16

Anschlüsse, Helligkeit und Zubehör...... 19

1. HERCULES STREAM CONTROL......22

Die wichtigsten Funktionen......22

Mixer 22

Actions (Aktionen) 26

Benutzerdefinierte Anpassung 29

Apps von Drittanbietern....30

OBS....30

Streamlabs....32

Settings (Einstellungen)......33

General settings (Allgemeine Einstellungen). 33

Graphic settings (Graphikeinstellungen)......34

Server access (Server-Zugang) 36

XLR Microphone (XLR-Mikrofon) 38

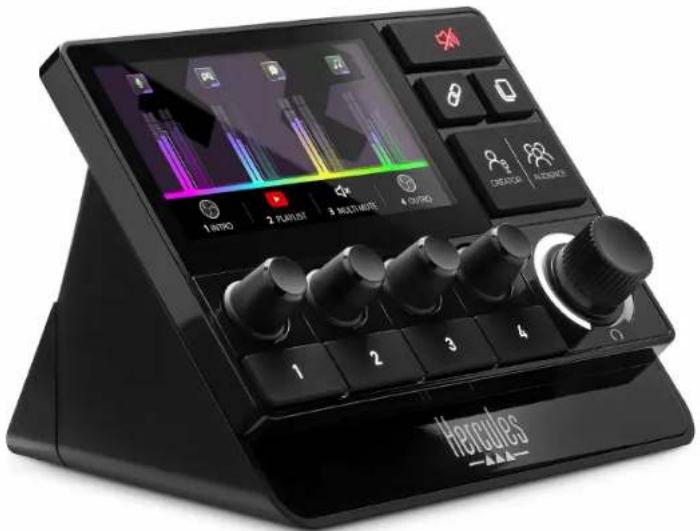

STREAM 200 XLR

PRO AUDIO CONTROLLER

FOR DYNAMIC AND CONDENSER MICS

Mit dem Audiocontroller Hercules Stream 200 XLR und der dazugehörigen Hercules Stream Control-App können Sie alle Ihre Audioquellen in Echtzeit verwalten, den Soundlevel jedes Audiotracks ansehen und kontrollieren – für Sie und für Ihr Publikum!

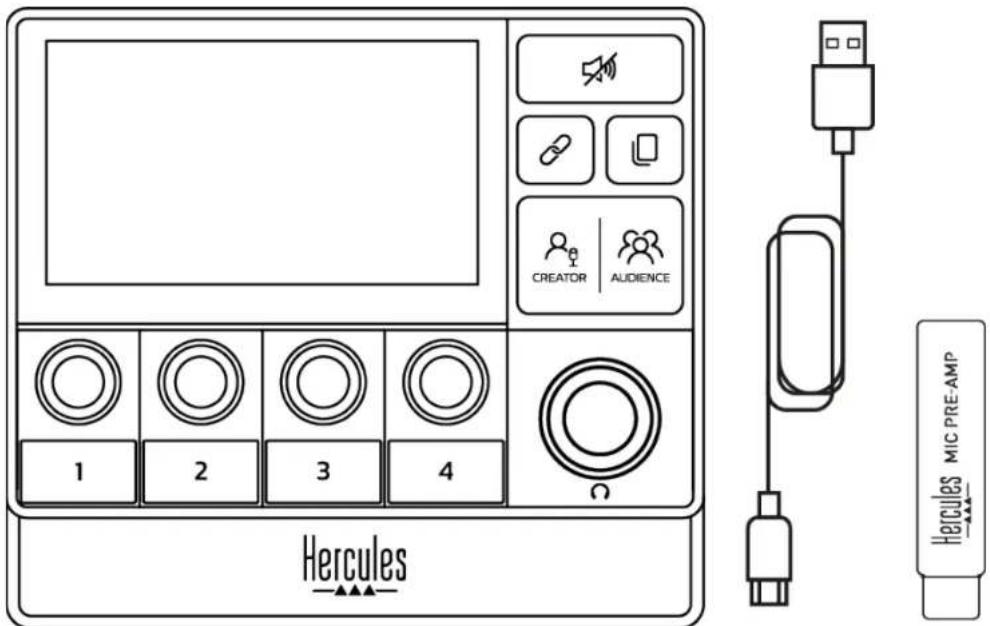

1. Verpackungsinhalt

• Hercules Stream 200 XLR
• USB-A - USB-C-Stromkabel
• Mic Pre-Amp
• Link zum Download der Hercules Stream Control-App (auf der Klappe der Verpackung)
• Aufkleber Hercules und Hercules Stream
• Garantie-Flyer

Hercules 1 2 3 4 CREATOR | AUDIENCE Hercules MIC PRE-AMP

Sie können die Schutzfolien an der Basis und dem Display des Controllers Hercules Stream 200 XLR entfernen. Alternativ können Sie die Folien auch auf dem Gerät belassen, da sie die Nutzung des Controllers nicht beeinträchtigen.

2. Technische Daten

Systemanforderungen für Hercules Stream Control:

• Windows® 10 oder neuer (64 Bit)
• 4 GB RAM
• USB 2.0-Port

3. Einrichtung

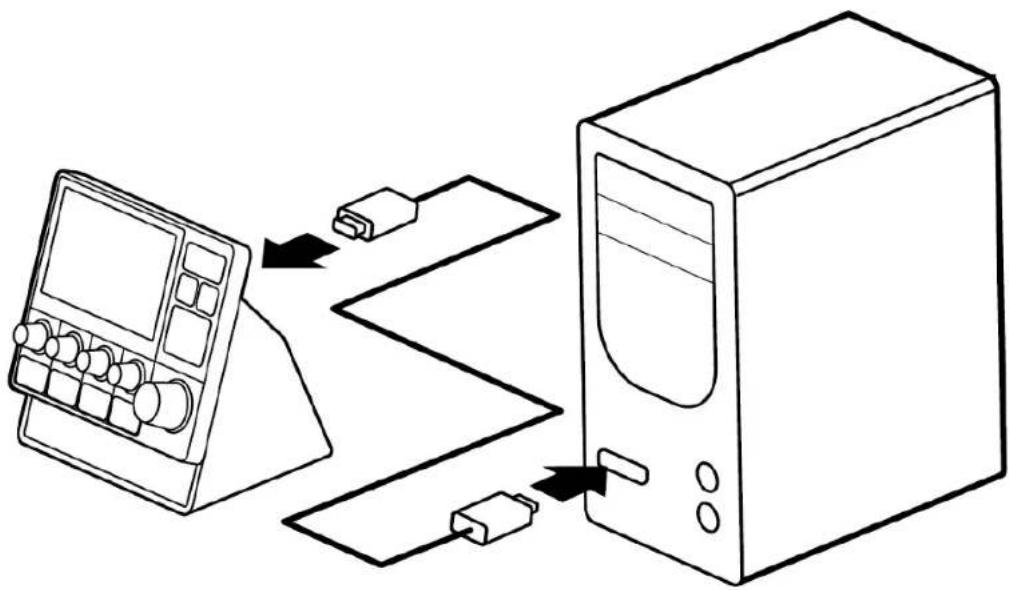

Anschluss des Hercules Stream 200 XLR

1. Verbinden Sie das USB-Kabel mit dem USB-Port auf der Rückseite Ihres Hercules Stream 200 XLR, und dann mit einem USB-Port an Ihrem Computer.

2. Zunächst erscheint das Hercules-Logo und danach das Hercules Stream 200 XLR-Logo auf dem Bildschirm Ihres Hercules Stream 200 XLR.

Schließen Sie den Hercules Stream 200 XLR nicht an ein USB-Hub an.

Download von Hercules Stream Control

1. Stellen Sie sicher, dass Ihr Hercules Stream 200 XLR ordnungsgemäß an Ihren Computer angeschlossen ist.

2. Besuchen Sie:

1. Laden Sie Hercules Stream Control herunter und installieren Sie die Software.

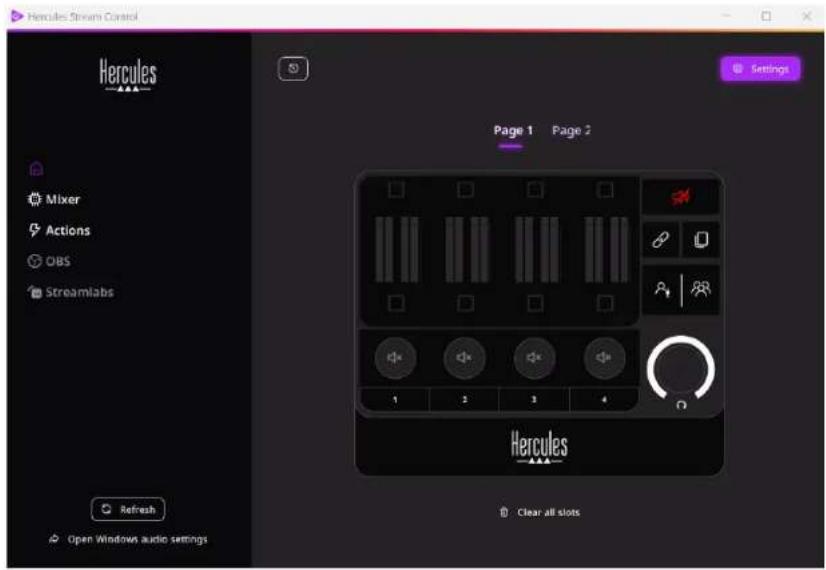

2. Öffnen Sie die Hercules Stream Control-App, um Ihren Hercules Stream 200 XLR zu konfigurieren.

1. Seite (Display)
2. Track (Display)
3. Trackicon (Display)
4. VU-Meter (Display)
5. Lautstärkebalken (Display)
6. Encoder
7. Aktionsicon (Display)
8. Aktionstaste
9. Mute all-Taste
10. Link-Taste
11. Taste für den Seitenwechsel
12. Creator / Audience-Taste
13. Lautstärke-Encoder für Kopfhörer

14 15 16 17 18 19 20 21

1. Eingang für XLR-Mikrofon
2. Taste für Phantomspeisung
3. Optischer Anschluss
4. Line-Ausgang
5. Kopfhörer-Ausgang
6. Line-Eingang
7. USB-Anschluss
8. Taste zur Helligkeitseinstellung

1. Mic Pre-Amp

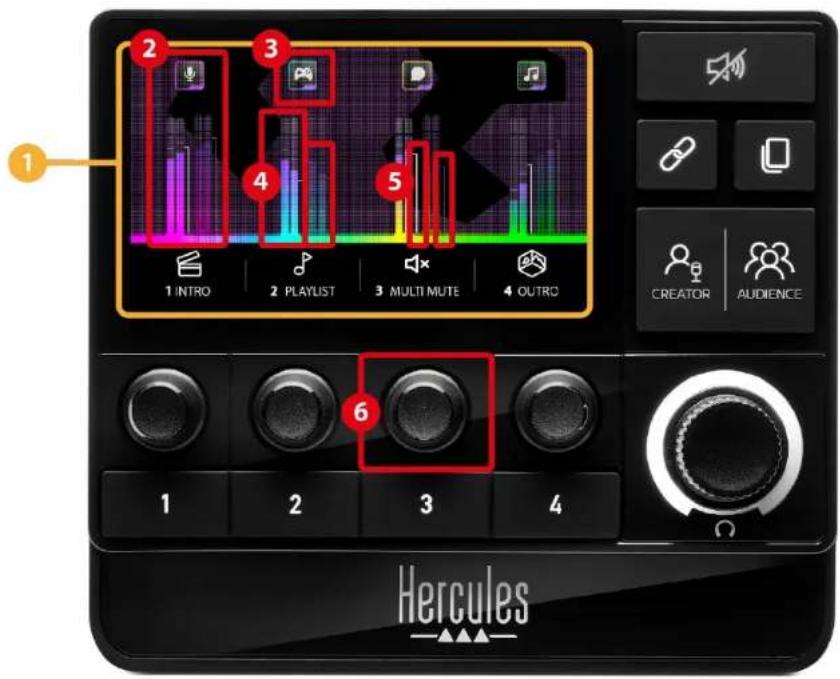

Steuerung der Tracks

1 INTRO 2 PLAYLIST 3 MULTI MUTE 4 OUTRO 1 2 3 4 5 6 CREATOR AUDIENCE Hercules

① Seite (Display): Der Hercules Stream 200 XLR verfügt über zwei Display-Seiten, von denen jede vier Tracks und vier Aktionen in dem dafür vorgesehenen Bereich anzeigt.

Mit der Taste Seitenwechsel können Sie von einer Seite zur anderen wechseln.

② Track (Display): Eine oder mehrere Audioquellen können einem der folgenden Wiedergabekanäle zugewiesen werden: Chat, Music (Musik), Game, System, Aux. Jeder Kanal kann einem Track zugewiesen werden. Jedem Track ist ein Encoder zugeordnet, der es Ihnen ermöglicht, diesen speziellen Track zu steuern. Der Hercules Stream 200 XLR hat acht Tracks, aufgeteilt auf zwei Seiten.

③ Trackicon (Display): Hiermit können Sie einem Track einen optischen Hinweis zuweisen.

- Icon: Standardmäßig wird ein Icon automatisch zugewiesen, wenn ein Kanal zu einem Track hinzugefügt wird. Sie können das Standardicon durch ein anderes Element aus der Iconbibliothek ersetzen (vordefiniertes Icon oder vom Benutzer hinzugefügtes Icon).

- Name: Hier können Sie den Track benennen. Der prozentuale Lautstärkepegel des Tracks wird für 1,5 Sekunden anstelle von Text angezeigt, wenn der entsprechende Encoder verwendet wird.

④ VU meters (Display): Zeigt den Audiosignalpegel des Tracks für jede der beiden Mixe an.

Der Creator-Mix befindet sich auf der linken Seite, der Audience-Mix auf der rechten Seite.

⑤ Lautstärkebalken (Display): Zeigt die Lautstärke des Tracks für jede der beiden Mixe an.

Der linke Lautstärkebalken (Creator-Mix) wird rot, wenn der Titel im Creator-Mix stummgeschaltet ist, und der rechte Lautstärkebalken (Audience-Mix) wird rot, wenn der Titel im Audience-Mix stummgeschaltet ist. Beide Lautstärkebalken werden rot, wenn der Titel in beiden Mixen stummgeschaltet ist.

⑥ Encoder:

• Drehen Sie den Encoder, um die Lautstärke des Tracks einzustellen.
• Drücken Sie den Encoder, um den Sound des Tracks für den aktiven Mix zu aktivieren oder zu deaktivieren (der aktive Mix wird durch die LED der Taste Creator / Audience angezeigt).

Wenn der Link-Modus aktiviert ist (die LED der Link-Taste leuchtet), wird durch Drücken des Encoders der Sound des Tracks für beide Mixe gleichzeitig ein- oder ausgeschaltet.

Steuerung der Aktionen

1 INTRO 2 PLAYLIST 3 MULTI MUTE 4 OUTRO 7 CREATOR AUDIENCE 1 2 3 8 4 Hercules

⑦ Aktionsicon (Display): Hiermit können Sie einen optischen Hinweis für die Aktion hinzufügen, die der entsprechenden Aktionstaste zugewiesen ist.

- Icon: Standardmäßig ist das Icon ausgegraut, wenn die Aktion ausgeführt wird.

Wenn Sie ein benutzerdefiniertes Icon verwenden, wird das Icon für den Status OFF angezeigt, wenn die Aktion ausgeführt wird. Wie Sie ein ON- und ein OFF-Icon definieren können, erfahren Sie im Abschnitt Benutzerdefiniertes Icon.

- Name: Hier können Sie die zugewiesene Aktion benennen. Der Text ist ausgegraut, wenn die Aktion ausgeführt wird.

⑧ Aktionstaste: Hier können Sie die dieser Taste zugewiesene Aktion aktivieren oder deaktivieren.

Der Status der Aktionstaste wird durch eine LED angezeigt:

• LED aus: Der Taste ist keine Aktion zugewiesen.
• LED an: Der Taste ist eine Aktion zugewiesen.
• LED blinkt: Eine Aktion wird ausgeführt.

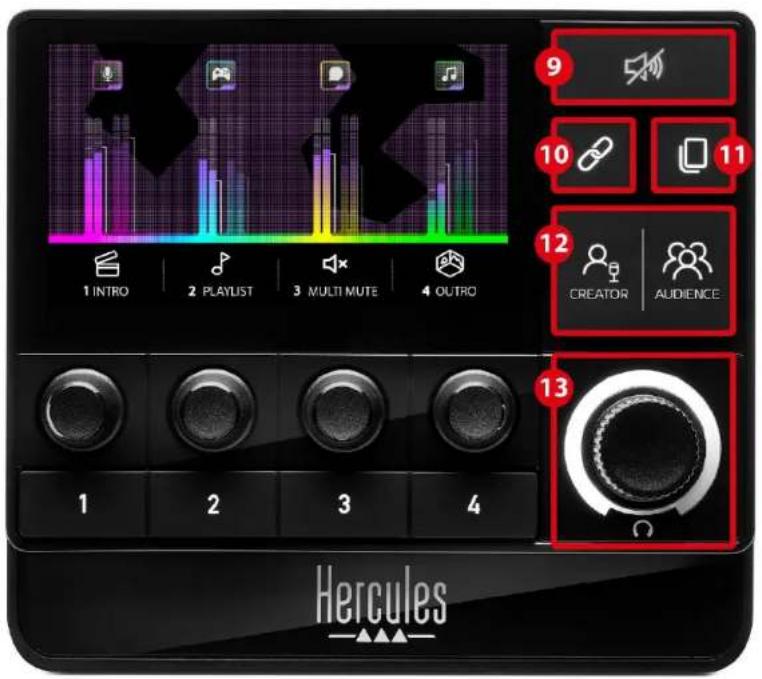

Erweiterte Funktionen

1 INTRO 2 PLAYLIST 3 MULTI MUTE 4 OUTRO 9 10 11 12 CREATOR AUDIENCE 13 Hercules

⑨ Mute all-Taste: Hiermit können Sie alle vom Hercules Stream 200 XLR kontrollierten Audioquellen stummschalten.

Wenn die Funktion aktiviert ist, leuchtet die rote LED der Taste auf und alle Lautstärkebalken sind rot. Sie können die Lautstärkepegel der Tracks ändern, aber Sie können nicht mehr den Sound eines einzelnen Tracks aktivieren oder deaktivieren. Dazu müssen Sie die Taste erneut drücken, um die Funktion Mute all zu deaktivieren.

⑩ Link-Taste: Hiermit können Sie die Lautstärkepegel der Creator- und der Audience-Mixe verknüpfen und so die Lautstärkepegel für einen bestimmten Track gleichzeitig steuern.

Wenn sie aktiviert ist, leuchtet die LED der Link-Taste. Um die Link-Funktion zu deaktivieren, drücken Sie die Link-Taste erneut.

So steuern Sie die Lautstärke eines Tracks:

- Drehen Sie den Encoder, um die Lautstärkepegel beider Mixe einzustellen. Die Lautstärkebalken bewegen sich gemeinsam, wobei derselbe Audiopegelunterschied zwischen ihnen beibehalten wird.

- Drücken Sie den Encoder, um den Ton des Tracks für beide Mixe gleichzeitig zu aktivieren oder zu deaktivieren.

⑪ Taste für den Seitenwechsel: Ermöglicht den Wechsel von einer Seite zur anderen.

– Seite 1 wird angezeigt: LED aus.
- Seite 2 wird angezeigt: LED leuchtet.

⑫ Creator / Audience-Taste: Hiermit können Sie zwischen dem Creator-Mix (für den Benutzer) und dem Audience-Mix (für das Publikum) umschalten. Eine weiße LED zeigt an, welcher Mix aktiv ist.

Der aktive Mix wird über den am Kopfhörerausgang angeschlossenen Kopfhörer wiedergegeben. Die VU-Meter und Lautstärkebalken, die dem aktiven Mix entsprechen, erscheinen im Vordergrund des Hercules Stream 200 XLR-Displays.

⑬ Lautstärke-Encoder für Kopfhörer:

- Drehen Sie den Encoder, um die Lautstärke des Kopfhörerausgangs einzustellen. Ein weißer Ring zeigt den Lautstärkepegel an.

- Drücken Sie den Encoder, um den Kopfhörerausgang stummzuschalten oder die Stummschaltung aufzuheben. Der weiße Ring blinkt, wenn der Ton stummgeschaltet ist.

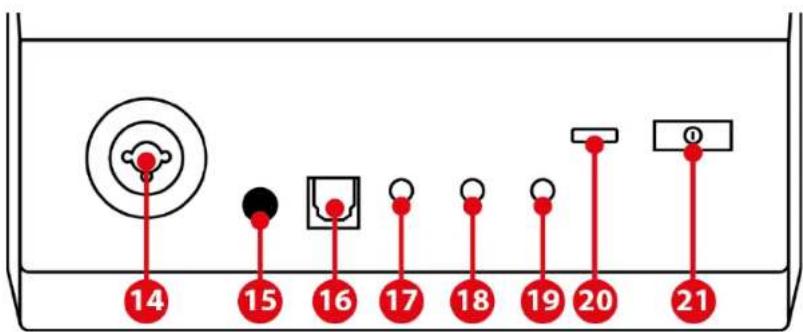

Anschlüsse, Helligkeit und Zubehör

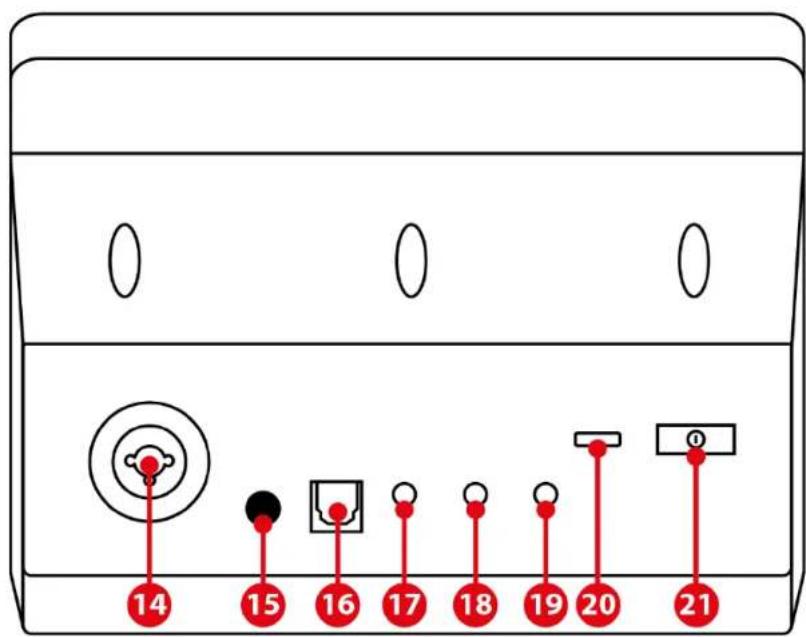

14 15 16 17 18 19 20 21

⑭ Eingang für XLR-Mikrofon: Hier können Sie ein XLR-Mikrofon (dynamisch oder mit Kondensator) anschließen.

⑮ Taste für Phantomspeisung: Schaltet die elektronische Stromversorgung für ein

Kondensatormikrofon oder den Hercules Mic Pre-Amp ein, wenn dieser angeschlossen ist.

- Um ein Kondensatormikrofon optimal zu nutzen, drücken Sie die Taste für die Phantomspeisung (Position "gedrückt") und markieren Sie die Option Condenser (Kondensator) in Hercules Stream Control (Menü Settings (Einstellungen) / XLR Microphone (XLR-Mikrofon)).

- Die Taste für die Phantomspeisung ist sehr empfindlich. Stellen Sie sicher, dass die Taste eingerastet ist, wenn Sie ein Kondensatormikrofon oder den Hercules Mic Pre-Amp benutzen.

⑯ Optischer Anschluss: Hiermit können Sie ein Gerät mit einem optischen Eingang an den Hercules Stream 200 XLR anschließen, um dessen Audio zu übernehmen.

⑰ Line-Ausgang: Hiermit können Sie den Hercules Stream 200 XLR Audioausgang nutzen, um den Ton auf einem anderen Gerät abzuspielen (Lautsprecher, Kopfhörer, ein anderer Computer...).

In den General Settings (Allgemeine Einstellungen) der Hercules Stream Control-App können Sie den Mix auswählen, der an den Line-Ausgang gesendet werden soll: Audience mix, Creator mix, Microphone (Mikrofon), Line in.

⑱ Kopfhörer-Ausgang: Hier können Sie einen Kopfhörer anschließen und den aktiven Mix anhören.

⑲ Line-Eingang: Ermöglicht Ihnen die Nutzung von Audio aus einer externen Quelle.

⑳ USB-Anschluss: Erlaubt den Anschluss des Hercules Stream 200 XLR an einen Computer unter Verwendung des USB-A – USB-C-Stromkabels.

②1 Taste zur Helligkeitseinstellung:

- Kurzes Drücken: Erhöht die Helligkeit des Bildschirms. Wenn die Helligkeit auf Maximum eingestellt ist, wird die Helligkeit durch kurzes Drücken auf Minimum zurückgesetzt.

- Langes Drücken: Schaltet den Bildschirm in den Ruhezustand, ohne die Audiofunktionen auszuschalten.

② Mic Pre-Amp: Verstärkt die analoge Signalstärke von dynamischen Mikrofonen, für klareren Gesang und reduzierte Atemgeräusche.

Verbinden Sie den Mic Pre-Amp mit dem XLR-Mikrofoneingang auf der Rückseite des Hercules Stream 200 XLR oder direkt mit dem Mikrofon.

Vergessen Sie nicht, die Phantomspeisung einzuschalten, wenn Sie den Mic Pre-Amp-Verstärker für ein dynamisches Mikrofon benutzen.

5. Hercules Stream Control

Beim ersten Start erscheint ein Tutorial, das Ihnen zeigt, wie Sie Hercules Stream Control benutzen. Um das Tutorial erneut zu sehen, klicken Sie auf Settings (Einstellungen), dann Restart tutorial (Tutorial wiederholen).

Die wichtigsten Funktionen

Mixer

Mixer

Das Menü Mixer listet die acht vom Hercules Stream 200 XLR ausgegebenen Audiokanäle auf, über die Sie den Sound der verschiedenen Geräte und Apps kontrollieren können, die Sie beim Livestreaming von Inhalten im Internet verwenden. Sie sind in zwei Kategorien gruppiert:

- INPUTS (EINGÄNGE):

○ XLR Microphone (XLR-Mikrofon): Zur Steuerung der Lautstärke des XLR-Mikrofoneingangs.

○ Line In: Zur Steuerung der Lautstärke des Line-Eingangs.

○ Optical (Optisch): Zur Steuerung der Lautstärke des optischen Eingangs.

- PLAYBACKS (WIEDERGABE):

○ Game: Regelt die Lautstärke von Spielen und Videospiel-Apps.
○ Chat: Regelt die Lautstärke von Apps, die zum Chatten und zur Kommunikation mit Ihren Spielpartnern verwendet werden.
○ Music (Musik): Regelt die Lautstärke von Musik-Apps.
- System: Regelt die Lautstärke der Windows-Sounds.
○ AUX: Regelt die Lautstärke der Audioquelle Ihrer Wahl.

So fügen Sie einen Kanal zum Hercules Stream 200 XLR hinzu:

1. Klicken Sie auf einen Kanal in der Liste.

2. Es werden zwei Labels angezeigt:

Volume (Lautstärke): Hiermit können Sie die Lautstärke regeln. Ziehen Sie das Label in den gelb leuchtenden Bereich auf dem Bild des Hercules Stream 200 XLR. Sie können die Lautstärke einstellen und den Track stummschalten, indem Sie den entsprechenden Encoder benutzen. Wenn die Link-Funktion aktiviert ist, werden beide Mixe gleichzeitig stummgeschaltet.

stummschalten): Schaltet den Audiokanal für den Creator- und Audience-Mix gleichzeitig stumm. Ziehen Sie das Label Mute Creator + Audience in einen blau beleuchteten Bereich auf der Abbildung des Hercules Stream 200 XLR.

1. Auf der rechten Seite öffnet sich eine Bedienkonsole. Sie können den Track oder die Aktion benennen, ein Icon zuweisen oder die Farbe der VU-Anzeige ändern.

Als Nächstes können Sie einem Kanal eine Audioquelle zuweisen:

1. Klicken Sie auf ↗ Open Windows audio settings (Windows-Audioeinstellungen öffnen).

2. Das Fenster mit den Windows-Audioeinstellungen wird geöffnet.

3. System (Hercules Stream 200 XLR) ist das Standardausgabegerät.
   ○ Microphone (Hercules Stream 200 XLR) (Mikrofon (Hercules Stream 200 XLR)) ist das Standardeingabegerät.

- Öffnen Sie für jede Audioquelle das Dropdown-Menü Ausgabegerät und wählen Sie den Kanal, in dem Ihre Audioquelle wiedergegeben werden soll. Zum Beispiel können Sie Chat (Hercules Stream 200 XLR) für Discord und Music (Hercules Stream 200 XLR) für Spotify auswählen.

Actions (Aktionen)

Das Menü Actions (Aktionen) listet alle Aktionen auf, die den Aktionstasten 1 bis 4 des Hercules Stream 200 XLR zugewiesen werden können.

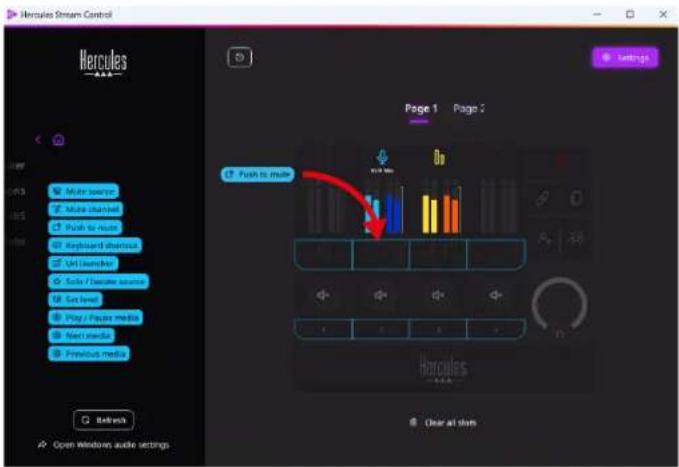

Um eine Aktion zuzuweisen, ziehen Sie einfach ein Label in einen blau beleuchteten Bereich auf dem Bild des Hercules Stream 200 XLR.

Über die Bedienkonsole auf der rechten Seite können Sie der Aktion einen Namen und ein Icon zuweisen und sie konfigurieren (sofern die Aktion konfiguriert werden kann).

Mute source (Quelle stumm): Schaltet alle in der Liste ausgewählten Audioquellen stumm.

Push to mute (Stumm drücken): Schaltet alle in der Liste ausgewählten Audioquellen stumm, solange die entsprechende Aktionstaste gedrückt wird.

Keyboard shortcut (Tastaturkürzel): Ruft ein Tastaturkürzel auf.

URL launcher (URL-Launcher): Öffnet eine Internetseite und lädt die URL, die Sie eingegeben haben.

☆ Solo / Isolate source (Quelle alleine / isolieren): Schaltet alle Audioquellen außer der ausgewählten Quelle stumm.

Set level (Pegel einstellen): Stellt die Lautstärke der ausgewählten Audioquellen oder Tracks auf einen voreingestellten Pegel ein.

Play / Pause media (Medien abspielen / pausieren): Gibt den Track wieder oder pausiert ihn.

Next media (Nächstes Medium): Gibt den nächsten Medientrack in der Wiedergabeliste wieder.

Previous media (Vorheriges Medium): Gibt den vorherigen Medientrack in der Wiedergabeliste wieder.

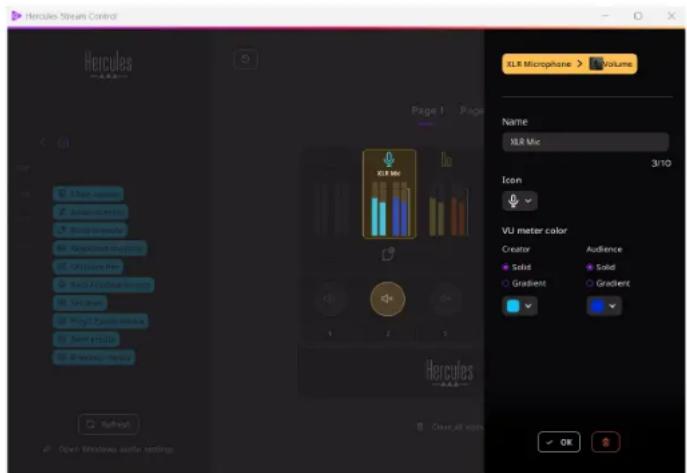

Benutzerdefinierte Anpassung

Wenn ein Element zum Hercules Stream 200 XLR hinzugefügt wird, erscheint ein Anpassungs- und Konfigurationsmenü auf der rechten Seite der Hercules Stream Control-App, welches Ihnen erlaubt, verschiedene Eigenschaften des Elements hinzuzufügen oder zu verändern.

Name: Hier können Sie einen Namen vergeben (maximal 10 Zeichen, sowohl Groß- als auch Kleinbuchstaben sind erlaubt).

Icon: Hier können Sie ein Icon zuweisen. Benutzerdefinierte Icons können der Iconbibliothek in Graphics settings (Graphikeinstellungen) hinzugefügt werden.

VU meter color (Farbe des VU-Meters): Nur für VU-Meter: Hier können Sie die Farbe des VU-Meters auswählen und die Pegel als Vollton oder mit Verlauf anzeigen.

Hercules Stream Control Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper Hyper VU meter color Creator Solid Gradient Audience Solid Gradient OK

Andere Felder oder Merkmale können ausgefüllt oder geändert werden, um die Aktion zu konfigurieren.

Apps von Drittanbietern

Die Hercules Stream Control-App kann mit verschiedenen Drittanbieter-Apps kombiniert werden, um bestimmte Elemente zu steuern.

Um herauszufinden, wie man Drittanbieter-Apps mit Hercules Stream Control verbindet, lesen Sie bitte den Abschnitt Server access (Server-Zugang).

OBS

OBS

OBS ist eine Videoaufnahme- und Streaming-App zur Verwaltung mehrerer Medienquellen über ein System von Szenen.

Aktionen in OBS:

Zuweisung einer Aktion

Ziehen Sie per Drag-and-Drop ein blaues Label in einen blau beleuchteten Bereich auf dem Bild des Hercules Stream 200 XLR. Sie können die Aktion mit der Aktionstaste, die diesem Track entspricht, starten.

• (Audiodatei wiedergeben): Hiermit
  können Sie eine Audiodatei aus einer OBS-Szene auswählen und sie wiedergeben.
  – (Szenenwechsel): Hiermit können Sie
  eine zuvor in der OBS-App erstellte Szene auswählen und sie starten.
• (Filter EIN/AUS): Hiermit können Sie
  einen Filter auswählen, der mit einer OBS-Quelle verknüpft werden soll, und ihn aktivieren.
• ©(Aufnahme umschalten): Hiermit
  können Sie die Aufnahme des Audio-/Videostreams über die OBS-App starten und stoppen.
• (Streaming starten/stoppen): Hiermit
  können Sie das Livestreaming über die OBS-App starten und stoppen.

Streamlabs

Streamlabs ist eine Videoaufnahme- und Streaming-App zur Verwaltung mehrerer Medienquellen über ein System von Szenen.

Aktionen in Streamlabs:

Zuweisung einer Aktion

Ziehen Sie per Drag-and-Drop ein blaues Label in einen blau beleuchteten Bereich auf dem Bild des Hercules Stream 200 XLR. Sie können die Aktion mit der Aktionstaste, die diesem Track entspricht, starten.

• (Szenenwechsel): Hiermit können Sie
  eine zuvor in der Streamlabs-App erstellte Szene auswählen und sie starten.
• ©(Aufnahme umschalten): Hiermit
  können Sie die Aufnahme des Audio-/Videostreams über die Streamlabs-App starten und stoppen.
• (Streaming starten/stoppen): Hiermit
  können Sie das Livestreaming über die Streamlabs-App starten und stoppen.

Settings (Einstellungen)

Settings

Das Menü Settings (Einstellungen) ermöglicht Ihnen die Konfiguration der Hercules Stream Control-App.

General

settings

(Allgemeine

Einstellungen)

Mit diesem Untermenü können Sie:

– die Sprache der App auswählen;
– das Tutorial erneut ansehen;
– die Hercules Stream Control-App und die Hercules Stream 200 XLR Firmware aktualisieren;
- den Mix oder die Audioquelle, die über den Line-Ausgang wiedergegeben werden soll, auswählen und die Lautstärke einstellen;
- auf Links zu rechtlichen Informationen zugreifen.

Graphic settings (Graphikeinstellungen)

Mit diesem Untermenü können Sie:

– die Bildschirmhelligkeit einstellen;
– den Anzeigemodus für den aktiven Mix auswählen;
- das Aussehen der VU-Meter und des Aktionsbereichs ändern;
- Icons hinzufügen und die ON/OFF-Statusicons definieren (unterstützte Formate: .jpeg, .png und .svg; Größe: 32 x 32 Pixel (Icon), 480 x 272 Pixel (Hintergrund));
- den Hintergrund hinzufügen und ändern.

Benutzerdefiniertes Icon:

Wenn Sie ein von Hercules Stream Control vorgeschlagenes Icon verwenden, ist das Aktionsicon standardmäßig ausgegraut, wenn eine Aktion ausgelöst wird.

Sie können Icons definieren, die je nach Status der Aktion angezeigt werden:

• Aktion nicht ausgelöst: ON-Statusicon;
• Aktion in Bearbeitung: OFF-Statusicon.

So legen Sie die ON/OFF-Statusicons fest:

- Klicken Sie in My icon library (Meine Iconbibliothek) auf Add new custom icon (Neues benutzerdefiniertes Icon hinzufügen).

- Wählen Sie ein Bild aus. Dieses Bild wird das ON-Statusicon sein.

- Um das Icon für den OFF-Status einzustellen, klicken Sie auf

- Klicken Sie im Fenster Edit icon (Icon bearbeiten) auf Add OFF state (OFF-Status hinzufügen) und dann auf +um ein Bild auszuwählen.

- Klicken Sie auf Save (Speichern).

Die Bilder müssen im Format .jpeg, .png oder .svg vorliegen und 32 x 32 Pixel groß sein.

Server access (Server-Zugang)

Dieses Untermenü ermöglicht es Ihnen, Anwendungen von Drittanbietern mit Hercules Stream Control zu verbinden.

OBS:

1. Um OBS mit Hercules Stream Control zu verbinden, öffnen Sie die OBS-App.
2. Im Tab Werkzeuge wählen Sie WebSocket-Servereinstellungen.
3. In Plugineinstellungen markieren Sie WebSocket-Server aktivieren.
4. In Servereinstellungen:

○ geben Sie "4455" im Feld Serverport ein;
○ markieren Sie Authentifizierung aktivieren;
- geben Sie ein Server-Passwort in das Feld Serverpasswort ein.

1. Klicken Sie auf Übernehmen und dann auf Okay.
2. Geben Sie im Abschnitt OBS Access (OBS-Zugang) von Hercules Stream Control dieselbe Zahl und dasselbe Passwort in Server Port (Serverport) und Server password (Serverpasswort) wie in OBS ein.
3. Klicken Sie auf Save (Speichern).

Streamlabs:

1. Um Streamlabs mit Hercules Stream Control zu verbinden, öffnen Sie die Streamlabs-App.
2. Um die Einstellungen zu öffnen, klicken Sie auf im Menü unten links.
3. Wählen Sie das Menü Fernbedienung.
4. Klicken Sie auf Zum Anzeigen klicken, um den QR-Code anzuzeigen, und dann auf Details anzeigen.
5. Kopieren Sie das API-Token.
6. Geben Sie in dem Abschnitt Streamlabs Access (Streamlabs-Zugang) von Hercules Stream Control, dieselbe Zahl in Port (Port) wie in Streamlabs ein und fügen Sie das API-Token in API token (API-Token) ein.
7. Klicken Sie auf Save (Speichern).

XLR Microphone (XLR-Mikrofon)

Dieses Untermenü ermöglicht Ihnen die Anpassung der Audioeinstellungen für den XLR-Mikrofoneingang des Hercules Stream 200 XLR.

Microphone presets (Mikrofonvoreinstellungen):

Standardmäßig sind vier Voreinstellungen in der Hercules Stream Control-App integriert. Jede Voreinstellung modifiziert die Audioeinstellungen des XLR-Mikrofons.

Sie können auch neue benutzerdefinierte Voreinstellungen hinzufügen, indem Sie auf Save current settings as a new preset (Aktuelle Einstellungen als neue Voreinstellung speichern) klicken.

Audio-Einstellungen:

• Mic Type (Mikrofontyp): Hier können Sie den Typ des verwendeten Mikrofons auswählen (dynamic (dynamisch), condenser (Kondensator), dynamic + Pre-Amp (dynamisch + Pre-Amp)).
• Gain (Verstärkung): Hier können Sie die Intensität des Verstärkungspegels des Mikrofons einstellen. Ein phantomgespeistes Mikrofon, ob Kondensator oder dynamisch mit Vorverstärker, benötigt weniger Gain als ein dynamisches Mikrofon allein.
• Noise Gate (Lärmfilter): Ermöglicht die Reduzierung von Umgebungsgeräuschen, die nicht zur Stimme gehören.
• Compressor (Kompressor): Ermöglicht die Anpassung des Verstärkungspegels des Tonsignals und die automatische Regelung der Lautstärke der Stimme des Benutzers.
• Equalizer: Ermöglicht das Filtern oder Verstärken verschiedener Frequenzbänder, aus denen sich das Audiosignal des Mikrofons zusammensetzt.

Hercules

TECHNISCHER SUPPORT

https://support.hercules.com

Marken

Microsoft® Windows® 10/11 ist eine eingetragene Marke oder eine Marke der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.

Open Broadcaster Software ^® (OBS) ist eine Marke von Wizards of OBS LLC.

Streamlabs® ist eine eingetragene Marke von Logitech Services S.A. Alle anderen Marken und Handelsnamen werden in diesem Dokument ausdrücklich anerkannt und bleiben Eigentum der jeweiligen Inhaber. Abbildungen sind nicht verbindlich. Inhalt, Abbildungen und Spezifikationen können ohne Vorankündigung geändert werden und können von Land zu Land variieren.

Copyright

Kein Teil dieses Handbuchs darf ohne die ausdrückliche schriftliche Genehmigung der Guillemot Corporation S.A. vervielfältigt, zusammengefasst, übertragen, transkribiert, in einem Abfragesystem gespeichert oder in eine andere Sprache oder Computersprache übersetzt werden, egal zu welchem Zweck oder mit welchen Mitteln, ob elektronisch, mechanisch, magnetisch, manuell, durch Fotokopieren, Aufzeichnen oder auf andere Weise.

STREAM 200 XLR

PRO AUDIO CONTROLLER

FOR DYNAMIC AND CONDENSER MICS

Handleiding

⑩ Koppeling-knop: hiermee koppelt u de

Graphic settings (Grafische instellingen)

Met dit submenu kunt u:

TECHNISCHE ONDERSTEUNING

https://support.hercules.com

Handelsmerken

77.12. .svg 13 .png ,jpeg 77.12.

.שְׁרַיָה 32 x 32

(הכלה) Server access
