BR 85/100 W Classic Bp Pack - Otomatik zemin yıkama makinesi Kärcher - Ücretsiz kullanım kılavuzu

Ürün Türü	Profesyonel Zemin Yıkama Makinesi
Marka	Kärcher
Model	BR 85/100 W Classic Bp Pack
Kullanım Alanı	Neme dayanıklı düz zeminlerin profesyonel ve endüstriyel temizliği
Nominal Gerilim	24 V
Önerilen Akü Kapasitesi	170, 180, 240 veya 285 Ah (5 saat)
Çekiş Motoru Gücü	300 W
Emme Türbini Gücü	500 W
Fırça Tahrik Gücü	2 x 750 W (toplam 1500 W)
Temiz Su Tankı Hacmi	100 L
Kirli Su Tankı Hacmi	100 L
Maks. Su Sıcaklığı	50 °C
Çalışma Genişliği (Fırça)	850 mm
Fırça Dönüş Hızı	1200 dev/dak
Emme Hava Akışı	24 L/s
Emme Vakumu	16 kPa (160 mbar)
Boş Ağırlık (Taşıma Ağırlığı)	340 kg
İzin Verilen Toplam Ağırlık	440 kg
Maks. Çalışma Eğimi	2 %
Ses Basıncı Seviyesi LpA	65 dB(A)

Sık sorulan sorular - BR 85/100 W Classic Bp Pack Kärcher

Uzun süre hareketsiz kaldıktan sonra cihaz nasıl çalıştırılır?

Çalıştırmadan önce akünün şarjlı olduğunu kontrol edin. Akü derin deşarj durumundaysa cihazı kullanmayın. Kullanmadan önce aküyü tamamen şarj edin. Çalıştırma adımlarını izleyin: anahtarlı şalteri '1' konumuna getirin, ekran durumu gösterir, ardından emniyet şalterine basın.

BR 85/100 için hangi akü kullanılmalıdır?

Cihaz 24 V gerilimde çalışır. Önerilen akü setleri 170, 180, 240 veya 285 Ah'dir (bakım gerektirmeyen). Akü teslimat kapsamında değildir. Yalnızca spesifikasyonlara uygun AGM veya jel aküler kullanın.

Kirli su tankı nasıl temizlenir?

Her kullanımdan sonra kirli suyu tahliye hortumundan boşaltın. Kirli su tankını temiz suyla durulayın. Kaba kir filtresini ve tiftik filtresini düzenli olarak temizleyin. Filtrelere erişmek için tank kapağını açın.

Emiş gücü azalırsa ne yapmalıyım?

Önce kirli su tankının dolu olup olmadığını kontrol edin; gerekirse boşaltın. Tiftik filtresini ve şamandırayı temizleyin. Emiş çubuğundaki emiş dudaklarının durumunu kontrol edin: temizleyin, ters çevirin veya aşınmışsa değiştirin. Emiş hortumunun tıkalı olmadığından ve tahliye kapağının sıkıca kapalı olduğundan emin olun.

Emiş çubuğunun bakımı ne sıklıkta yapılmalıdır?

Her çalıştırmadan sonra emiş dudaklarını temizleyin ve aşınmayı kontrol edin. Gerekirse yüksekliği ayarlayın veya dudakları değiştirin. Doğru ayar optimum emiş sağlar. Ayrıntılı aralıklar için 'Bakım ve onarım' bölümüne bakın.

İzin verilen maksimum su sıcaklığı nedir?

Temiz su tankı için maksimum su sıcaklığı 50 °C'dir. Cihaza zarar vermemek için bu sınırın üzerinde sıcak su kullanmayın.

Cihaz güvenli bir şekilde nasıl taşınır?

Taşıma için temizleme kafasını indirin ve emiş çubuğunu kaldırın. Sürüş için emniyet şalterini kullanın. Eğimlerde maksimum %2 eğime uyun. Araca yüklerken cihazı kaymayı veya devrilmeyi önleyecek şekilde sabitleyin. Kirli su tankının altına germe kayışları kullanın.

Cihaz çalışmazsa ne yapmalıyım?

Anahtarlı şalterin '1' konumunda olduğunu kontrol edin. Emniyet şalterine basın. Akü fişinin takılı olduğundan emin olun. Akü şarj durumunu kontrol edin ve gerekirse şarj edin. Kutuplardaki bağlantıları kontrol edin. Acil durdurma butonu varsa, çevirerek kilidini açın.

Su miktarı nasıl ayarlanır?

Kontrol panelindeki su miktarı ayar düğmesini kullanın. Düşük debiyle başlayın ve istenen sonucu elde edene kadar kademeli olarak artırın. Zemin kirliliğine uygun ayar, su tasarrufu sağlar ve temizliği optimize eder.

Önerilmeyen deterjanları kullanabilir miyim?

Hayır, yalnızca Kärcher tarafından önerilen deterjanları kullanın (ör. RM 756, RM 755, vb.). Uygun olmayan ürünlerin kullanımı cihaza zarar verebilir ve garantiyi geçersiz kılar. Güvenlik talimatlarına uyun ve aşırı köpüren deterjanlardan kaçının.

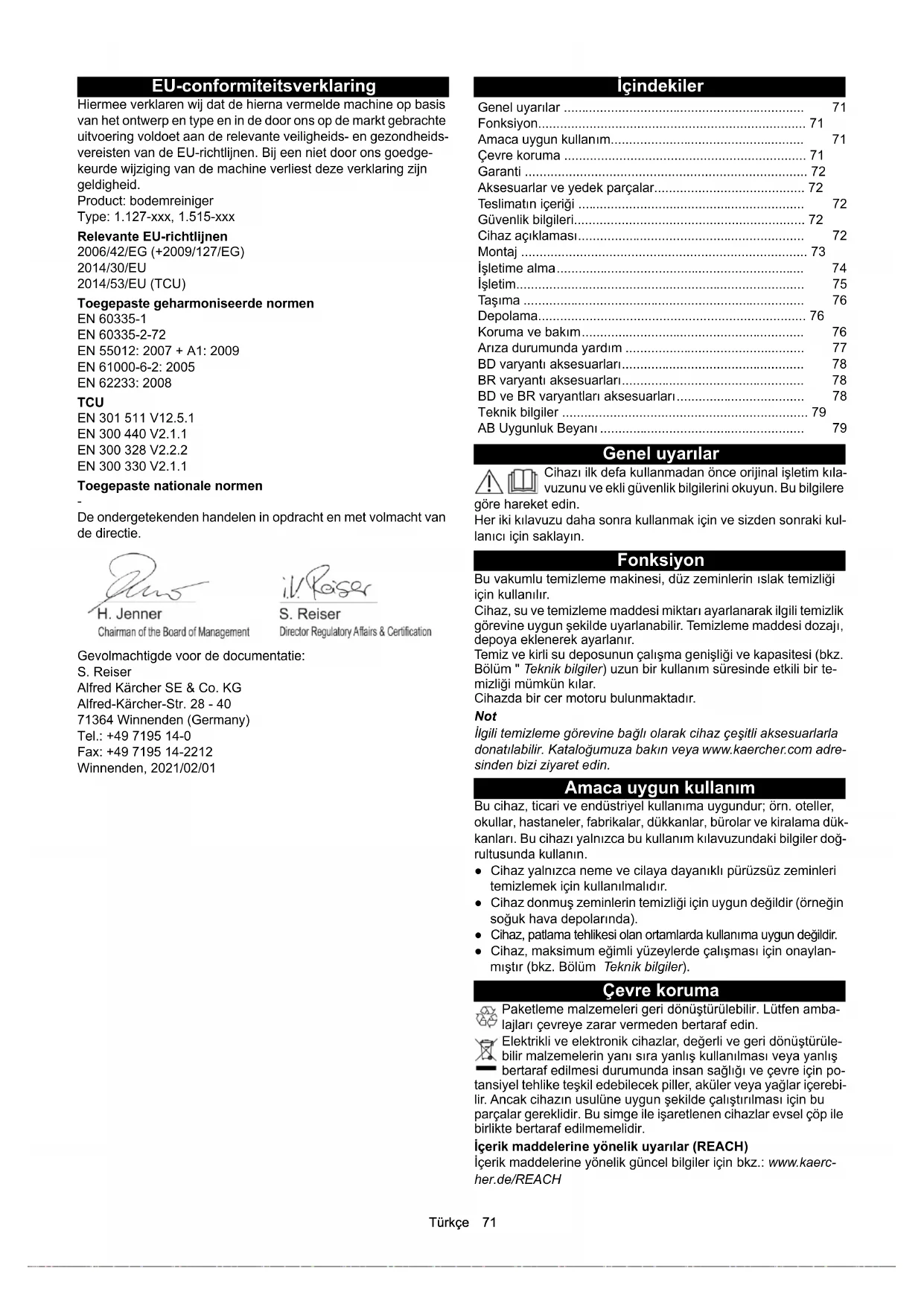

KULLANIM KILAVUZU BR 85/100 W Classic Bp Pack Kärcher

Amaca uygun kullanım.... 71

Çevre koruma 71

Garanti 72

Aksesuarlar ve yedek parçalar.... 72

Teslimatın içeriği 72

Güvenlik bilgileri.... 72

Cihaz açıklaması 72

Montaj 73

İşletime alma 74

işletim.... 75

Taşıma 76

Depolama....76

Koruma ve bakım.... 76

Arıza durumunda yardım 77

BD varyanti aksesuarları 78

BR varyanti aksesuarları 78

BD ve BR varyantları aksesuarları 78

Teknik bilgiler 79

AB Uygunluk Beyani 79

Genel uyarılar

Cihazı ilk defa kullanmadan önce orijinal işletim kılavuzunu ve ekli güvenlik bilgilerini okuyun. Bu bilgilere göre hareket edin.

Her iki kılavuzu daha sonra kullanmak için ve sizden sonraki kullanıcı için saklayın.

Fonksiyon

Bu vakumlu temizleme makinesi, düz zeminlerin ıslak temizliği için kullanılır.

Cihaz, su ve temizleme maddesi miktarı ayarlanarak ilgili temizlik görevine uygun şekilde uyarlanabilir. Temizleme maddesi dozajı, depoya eklenerek ayarlanır.

Temiz ve kirli su deposunun çalışma genişliği ve kapasitesi (bkz. Bölüm " Teknik bilgiler) uzun bir kullanım süresinde etkili bir temizliği mümkün kılar.

Cihazda bir cer motoru bulunmaktadır.

Not

İlgili temizleme görevine bağlı olarak cihaz çeşitli aksesuarlarla donatılabilir. Kataloğumuza bakın veya www.kaercher.com adresinden bizi ziyaret edin.

Amaca uygun kullanım

Bu cihaz, ticari ve endüstriyel kullanıma uygundur; örn. oteller, okullar, hastaneler, fabrikalar, dükkanlar, bürolar ve kiralama dükkanları. Bu cihazı yalnızca bu kullanım kılavuzundaki bilgiler doğrultusunda kullanın.

• Cihaz yalnızca neme ve cilaya dayanıklı pürüzsüz zeminleri temizlemek için kullanılmalıdır.
• Cihaz donmuş zeminlerin temizliği için uygun değildir (örneğin soğuk hava depolarında).
• Cihaz, patlama tehlikesi olan ortamlarda kullanıma uygun değildir.
• Cihaz, maksimum eğimli yüzeylerde çalışması için onaylanmıştır (bkz. Bölüm Teknik bilgiler).

Çevre koruma

Paketleme malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden bertaraf edin.

Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürülebilir malzemelerin yanı sıra yanlış kullanılması veya yanlış bertaraf edilmesi durumunda insan sağlığı ve çevre için poi-ylet tehlike teşkil edebilecek piller, aküler veya yağlar içerebincak cihazın usulüne uygun şekilde çalıştırılması için bu alar gereklidir. Bu simge ile işaretlenen cihazlar evsel çöp ile te bertaraf edilmemelidir.

İçerik maddelerine yönelik uyarılar (REACH)

İçerik maddelerine yönelik güncel bilgiler için bkz.: www.kaerc-her.de/REACH

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içerisinde cihazınızda oluşabilecek hasarları, üretim veya malzeme hatasından kaynaklanıyorlarsa ücretsiz olarak gideriyoruz. Garanti durumunda satış fişi ile satıcınıza veya size en yakın yetkili servise başvurun. (Adres için Bkz. Arka sayfa)

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızası çalışmasını sağlar. Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com.

Teslimatın içeriği

Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını kontrol edin. Aksesuarların eksik olması durumunda ya da nakli-ye hasarlarında yetkili satıcınızı bilgilendirin.

Güvenlik bilgileri

Cihazı ilk defa kullanmadan önce, bu kullanım kılavuzunu ve fırçalı temizlik cihazları ve vakumla çekme cihazları No. 5.956-251.0 ile birlikte verilen emniyet uyarlarını okuyun ve bu uyarılara uyun. Cihaz, sınırlı eğimli yüzeylerde çalışması için onaylanmıştır (bkz. Bölüm Teknik bilgiler).

⚠UYARI

Yaralanma tehlikesi!

Cihaz eğimli yüzeylerde devrilebilir. Cihazı eğimli yüzeylerde çalıştırmayın. Cihaz sadece başlık ve tüm kapaklar kapalıyken çalıştırılabilir.

Güvenlik düzenekleri

TEDBIR

Güvenlik düzenekleri eksik veya kusurlu!

Emniyet düzenleri sizin emniyetiniz içindir. Güvenlik düzeneklerini bozmayın, çıkarmayın veya devre dışı bırakmayın.

Güvenlik şalteri

Güvenlik şalteri bırakıldığında cihaz kapanır.

Anahtarlı şalter

Anahtarlı şalter çekildiğinde cihaz, yetkisiz kullanımlara karşı emniyete alınır.

İkaz edici semboller

Akülerle çalışırken aşağıdaki ikaz sembollerini dikkate alın:

Akü kullanım kılavuzunda ve akünün üzerinde yer alan uyarıları ve bu kullanım kılavuzundaki uyarıları dikkate alın.

Göz koruyucu ekipman kullanın.

Çocukları asitten ve aküden uzak tutun.

Patlama tehlikesi

Yangın, kıvılcım, açık ışık ve sigara içmek yasaktır.

Kimyasal yanık tehlikesi

İlk yardım.

Uyarı

Tasfiye

Aküyü çöp bidonuna atmayın.

Cihaz açıklaması

Ön tarafa genel bakış

Şekil A

①itme dirseği
②Güvenlik şalteri
③Kirli su deposu kapağı
④ Ev tabanı için destek rayı
⑤Kirli su deposu
⑥**Akü
⑦Temiz su filtresi
⑧Temiz su deposu kapağı
⑨ Fırça değiştirme pedalı
⑩Disk fırça
⑪Temiz su deposu
⑫Hortum tutucusu
⑬ Temiz su deposu dolum ağzı
** Teslimat kapsamında değildir

Arka tarafa genel bakış

Şekil B

① Dozaj tertibatlı kirli su tahliye hortumu
② Temizleme başlığı
③ Fırça değiştirme pedalı
④Vakum hortumu
⑤ Vakum barası eğim ayarı
⑥ Emme barasının sabitlenmesi için kelebek somun

⑦ Emme barası yükseklik ayarı
⑧Vakum barası
⑨Temiz su dolum göstergesi Temiz su tahliye hortumu
⑩ Temizleme kafası pedalı
⑪ Su miktarı ayar düğmesi
⑫Vakum barası kolu
⑬Akü soketi
⑭ Anahtarlı şalter
⑮Ekran
⑯ Çalışma hızı ayar düğmesi
⑰ Sürüş yönü şalteri

R başlığına genel bakış

Şekil D

① R başlığı
② Saptirici rulo
③ Su dağıtım ünitesi
④Yan etek
⑤Kir deposu

Kirli su deposuna genel bakış

Şekil E

①iri kir süzgeci
②Toz süzgeci
③ Şamandıra

Tip levhası

Şekil C

①Tip levhası

Renk kodlaması

- Temizleme süreci için kumanda elemanları sarı renklidir.

- Bakım ve servis için kumanda elemanları açık gri renklidir.

Cihazdaki simgeler

Temiz su deposu tahliye deliği

Kirli su deposu tahliye deligi

Temizleme kafasının artan temas basıncı

Akü girişi

Temiz su deposu doluluk seviyesini (% 50)

Şarj cihazı soketini buraya takın

Bağlama noktası

*Paspas tutucu

DIKKAT

Yanlış soket yeri

Zarar görme tehlikesi

Şarj cihazı soketini buraya TAKMAYIN

Temizleme kafasının normal temas basıncı

Temizleme kafası kaldırıldı

Temizleme kafasını kaldırma/indirme pedalı

Fırça değişim pedalı

* isteğe bağlı

Montaj

Boşaltma

1. Kartonu çıkarın.
2. Gergi bantlarını çıkarın.
3. Paletteki civatalarla sabitlenmiş tahta blokları sökün.
4. Karton ambalajın 3 üst sertleştirme tahtasını ve paletin üzerine çaprazlama vidalanmış emniyet tahtası ile birlikte paletin önüne bir rampa yerleştirin ve sunta vidalar ile sabitleyin.

Şekil F

Şekil G

①Emniyet tahtası
②Kenar kereste
③ Sertleştirme tahtası
5. Paletten sökülmüş olan kenar keresteyi destek için rampanın altına ittirin ve sabitleyin.
6. Temizleme kafası pedalını aşağı doğru bastırın ve sağdaki yerine oturtun.
7. Yalnızca BD 80/100 ve BR 85/100 için: Fren kolunu aşağı doğru bastırın. Şekil H
①Fren kolu

Not

BR 75/75 ve BD 70/75'te fren mevcut değil. Bu cihazda frenin çözülmesi gerekmez.

1. Cihazı paletten geriye doğru çekin.
2. Yalnızca BD 80/100 ve BR 85/100 için: Fren kolunu yukarı doğru bastırın.

Vakum barasının monte edilmesi

1. Vakum barasını vakum barası askısına yerleştirin.

Şekil J

1. Kelebek somunları sıkın.
2. Emme hortumunu takın.

Akü

Önerilen akü setleri BD 70/75 ve BR 75/75

Açıklama	Sipariş No.	Hacim (m3)*	Hava akımı (m3/saat)**
Yalnızca BD 70/75 W115 Ah - bakım gerektirmez	2.815-091.01)	1,98 0,792
170 Ah - bakım gerektirmez	2.815-092.02)	2,31 0,924
180 Ah - bakım gerektirmez	2.815-101.03)	4,785 1,914

* Akü şarj odasının minimum hacmi
** Akü şarj odası ve çevre arasındaki minimum hava akışı İlk kurulumda ilave olarak akü montaj seti gerekir:

Önerilen akü setleri BD 80/100 ve BR 85/100

Açıklama	Sipariş No.	Hacim (m3)*	Hava akımı (m3/saat)**
170 Ah - bakım gerektirmez	2.815-092.0 1)	2,31 0,924
180 Ah - bakım gerektirmez	2.815-101.0 2)	4,785 1,914
240 Ah - bakım gerektirmez	2.815-102.0 2)	6,27 2,508
285 Ah - bakım gerektirmez	2.815-095.0 3)	11,88 4,752

* Akü şarj odasının minimum hacmi
** Akü şarj odası ve çevre arasındaki minimum hava akışı İlk kurulumda ilave olarak akü montaj seti gerekir:

Bakım gerektirmeyen aküler (ıslak aküler)

TEHLIKE

Asit çıkışı nedeniyle kimyasal yanık tehlikesi!

Aküye yalnızca boşaldığında su doldurun.

Akü asidiyle çalışırken koruyucu gözlük takın ve cildinize veya giysilerinize sıçrayan asidi hemen suyla yıkayın.

DIKKAT

Akülerde hasar tehlikesi!

Katkı maddeli su kullanılması, akünün garantisini geçersiz kılar. Aküleri doldurmak için sadece distile veya demineralize su kullanın (EN 50272-T3).

Herhangi bir yabancı katkı maddesi veya geliştirici madde kullan- mayın.

1. Şarj işlemi bitmeden bir saat önce distile su ekleyin. Bunu yaparken, akünün etiketine göre doğru asit seviyesine dikkat edin.

Şarj işleminin sonunda tüm hücrelerin gazlanması gerekir.

Bakım gerektirmeyen aküler (AGM ve jel aküler)

DIKKAT

AGM ve jel aküler nedeniyle hasar tehlikesi!

Akü gövdesinin açılması ya da delinmesi sonucu AGM veya jel akü hasar görür ve değiştirilmesi gerekir.

Akü gövdesini açmayın ve gövdeyi delmeyin.

Aşırı basınç valfini kapatmayın ve değiştirmeyin.

1. AGM ve jel aküleri yalnızca verilen şarj cihazlarıyla şarj edin, bkz. Bölüm: Aküyü şarj etme.

Aküleri yerleştirme ve bağlama

⚠UYARI

Cihazın devrilmesi nedeniyle yaralanma tehlikesi!

Aküleri sökerken ve takarken cihaz devrilebilir.

Aküleri sökerken ve takarken cihazın sağlam durduğundan emin olun.

DIKKAT

Kontrol elektroniğinin hasar görme tehlikesi!

Akünün yanlış kutba bağlanması, kontrol elektroniğine hasar verebilir.

Aküyü bağlarken doğru kutuplara dikkat edin.

⚠UYARI

Derin deşarj olmuş akülerden kaynaklanan yangın veya patlama nedeniyle hayati tehlike!

Derin deşarj olmuş akülerin yanlış şarj edilmesi yangına neden olabilir.

Akü derin deşarj olmuşsa cihazı çalıştırmayın.

Sistemi çalıştırmadan önce akünün şarjlı olduğundan emin olun.

1. Kirli suyu boşaltın.

2. Kirli su deposunu yukarı doğru çevirin.

3. Aküleri gösterildiği şekilde cihaz içerisinde yerleştirin. Önemli: Aküleri sonuna arkaya kadar itin!

BD 80/100 ve BR 85/100

Şekil K

170 Ah, 2.815-092.0

180 Ah, 2.815-101.0

240 Ah, 2.815-105.0

285 Ah, 2.815-095.0

①Ara parça

Şekil L

BD 70/75 ve BR 75/75

115 Ah, 2.815-091.0

170 Ah, 2.815-092.0

180 Ah, 2.815-101.0

①Ara parça

②Akü yuvası

③ ilave ağırlıklar

1. Sağdaki akü ile temiz su deposu arasına ara parça yerleştirin,

a 115 Ah akü setinde: 1 adet uzunlamasına, düz.

b 115 Ah haricindeki akü setinde: 2 adet uzunlamasına, yüksek kenarlar birbirine bakacak şekilde.

1. 115 Ah akü seri bulunan BD 70/75'te: 4 adet ilave ağırlı yerleştirin.

2. Akü sabitlemesini takın, bunun için

a BD 70/75'de: 2 akü yuvasını takın ve 115 Ah'de: Sol ve orta vida deliklerini vidalayın.BR 75/75 ve BD 70/75'te:

170 Ah / 180 Ah: Sağ ve orta vida deliklerini vidalayın.

b BD 80/100 ve BR 85/100'de: Akülerin öne kaymaması için ön aküler ile temiz su deposu arasına bir veya iki ara parçayı uzunlamasına düz veya dik olarak yerleştirin.

1. Kutupları akü montaj setindeki bağlantı kabloları ile bağlayın.

2. Bağlantı kablolarını sabit akü kutuplarına (+) ve (-) bağlayın.

3. Cihaz tarafından akü soketini akü tarafından akü soketine bağlayın.

10.Kirli su deposunu aşağı doğru çevirin.

Pillerin sökülmesi

⚠UYARI

Cihazın devrilmesi nedeniyle yaralanma tehlikesi!

Aküleri sökerken ve takarken cihaz devrilebilir.

Aküleri sökerken ve takarken cihazın sağlam durduğundan emin olun.

1. Anahtarlı şalteri "0" konumuna getirin ve anahtarı çekin.

2. Akü soketini çekin.

3. Kirli suyu boşaltın.

4. Kirli su deposunu yukarı doğru çevirin.

5. Cihaz tarafındani kabloyu akünün eksi kutbundan ayırın.

6. Kalan kabloları akülerden ayırın.

7. BD 80/100'de: Ön aküler ve temiz su deposu arasındaki ara parçayı/parçaları çıkarın.

8. 115 Ah akü setinde: Ek ağırlıkları çıkarın.

9. Aküleri çıkarın.

10.Kullanılmış aküleri geçerli yönetmeliklere göre imha edin.

İşletime alma

Aküyü şarj etme

TEHLIKE

Şarj cihazı nedeniyle yaralanma tehlikesi!

Şarj cihazının yanlış kullanımı nedeniyle elektrik çarpması!

Cihazın tip etiketindeki şebeke gerilimine ve sigortaya dikkat edin.

Şarj cihazını yalnızca yeterli havalandırma olan kuru alanlarda kullanın.

DIKKAT

Akü nedeniyle patlama tehlikesi!

Şarj işlemi sırasında deponun altında gazlar birikir.

Bakım gerektirmeyen aküleri şarj etmeden önce kirli su deposunu yukarı çevirin.

DIKKAT

Uygun olmayan şarj cihazı nedeniyle hasar tehlikesi!

Şarj cihazını cihaz tarafından akü soketine bağlamayın.

Sadece dahili akü tipine uygun bir şarj cihazı kullanın.

Şarj cihazı üreticisinin kullanım kılavuzunu okuyun ve güvenlik uyarılarına özellikle dikkat edin.

Şarj süresi ort. 10-15 saattir.

Şarj işlemi sırasında cihaz kullanılamaz.

Not

Cihazda derin deşarj koruması vardır, eğer kapasite bakımından izin verilen en düşük seviyeye ulaşılırsa, fırçalı motor ve türbinler kapatılır.

1. Eğimden kaçınarak cihazı doğrudan şarj cihazına taşıyın.

2. Cihaz tarafındani akü soketini çekin.

Şekil I

①Akü soketi, cihaz tarafı

②Akü soketi, akü tarafı

1. Akü tarafındani akü soketini şarj cihazına bağlayın.

2. Şarj cihazının şebeke fişini prize takın.

3. Şarj işlemini şarj cihazı kılavuzundaki talimatlara uygun şekilde gerçekleştirilirin.

4. Cihaz tarafından akü soketini akü tarafından akü soketine bağlayın.

İşletim

DIKKAT

İşletim sırasında tehlike durumu

Yaralanma tehlikesi

Tehlike durumunda güvenlik şalterini serbest bırakın.

İşletme malzemesi doldurma

Temiz su doldurma

1. Temiz su deposunun kapağını açın.

2. Doldurma rakorunun alt kenarına kadar temiz su (maksimum 50 °C) doldurun.

Not: Temiz su hortumu, doldurma sırasında hortum tutucu ile kelepçelenebilir.

1. Temiz su deposunun kapağını kapatın.

Temizleme maddelerine ilişkin uyarılar

⚠UYARI

Cihazda hasar riski!

Uygun olmayan temizlik maddelerinin kullanımı cihazda hasara neden olabilir.

Sadece önerilen temizleme maddeleri kullanın. Başka temizleme maddeleri kullanıldığında operatör, işletme güvenliği ve kaza tehlikesi açısından yüksek risk taşır.

Sadece solvent, hidroklorik ve hidroflorik asit içermeyen temizleme maddeleri kullanın.

Temizleme maddelerinin güvenlik uyarılarını dikkate alın.

Not

Güçlü köpük temizleme maddelerini kullanmayın.

Tavsiye edilen temizleme maddeleri

Kullanım Temizleme madde-	si
EU Ecolabel ile ekstra düşük köpüklü ze-min bakımı temizleyicisi	CA 50 C
Yüksek dağılımlı evrensel temizleyici	RM 756
Zeminler ve yüzeyler için yoğun alkollü te-mizleyici. Granit gibi parlak sert taşlar için uygundur	RM 755
Hassas taş temizleyici, yüzey aktif madde içermez	RM 753
Linolyum için uygun evrensel kaplayıcı	RM 754
Asitli temel otomat temizleyici. Sıhhi alan-lar ve inşaat sonrası temizlik için uygundur	RM 751
Endüstriyel bakım temizleyicisi RM 69
Endüstriyel temel temizleyici ve alkali sıyıncı	RM 752
Dezenfektan yüzey temizleyicisi RM 732

Temizleme maddesi

1. Temizleme maddesini temiz su deposuna koyun.

Uyarı: Temiz su deposunun dolum ağzı kapağı, temizleme maddesini ölçmek için kullanılabilir. İç tarafından bir ölçek bulunur.

Su miktarının ayarlanması

1. Su miktarını, zemin döşemesinin kirlenmesine göre ayar düğmesinden ayarlayın.

Not

İlk temizlik denemelerini az miktarda suyla gerçekleştirin. İstenen temizlik sonucuna ulaşıncaya kadar su miktarını adım adım arttının.

Not

Temiz su deposu boş olduğunda temizleme kafası, sıvı beslemesi olmadan çalışmaya devam eder.

Vakum barasının ayarlanması

Eğimin ayarlanması

Vakum barasının emme dudaklarının tüm uzunluk boyunca zemi- ne eşit bir şekilde bastırılacağı şekilde eğim ayarlanmalıdır.

1. Civatayı sökün.

Şekil N

①Civata

1. Vakum barasının eğimini ayarlayın.
2. Civatayı sıkın.

Yüksekliğin ayarlanması

Yükseklik ayarı, zeminle temas ettiğinde emme dudaklarının eğriliğini etkiler.

1. Cihazı kısa bir süre için ileri itin.
2. Emme dudaklarının eğriliğini aşağıdaki çizim ile karşılaştırın. Şekil O

①Tutuculu ara silindir

②Pul

③Civata

1. Civatayı döndürerek sökün.
2. Emme dudağının doğru şekilde bükülmesi için vakum barası ile ara silindir arasına çok sayıda pul yerleştirin.
3. Kalan pulları ara silindirin üzerine yerleştirin.
4. Civatayı takın ve sıkın.
5. İkinci ara silindirde işlemi tekrarlayın.
6. Cihazı kısa bir süre için ileri itin.
7. Emme dudaklarının burdensinesini, tüm uzunluk boyunca tekrar kontrol edin.
8. Gerekirse, ayar işlemini tekrarlayın.

Temizlik

Cihazın çalıştırılması

1. Anahtarlı şalteri "1" konumuna getirin.

Ekranda sırasıyla şunlar gösterilir:

• Bir sonraki müşteri hizmetine kadar kalan süre
• Yazılım sürümü, kumanda ünitesi
• Akünün şarj durumu ve çalışma saati sayısı

Sürüş

Not

Temizlik esnasında sürüş yönü değiştirilebilir. Bu şekilde, seçilen bir yer birçok kez ileri ve geri hareket edilerek yoğun şekilde temizlenebilir.

1. Sürüş yönü şalterini "ileri" konumuna getirin.

Temizlik

Not

Emme sonucunu iyileştirmek için vakum barasının eğimi ve yükseklığı ayarlanabilir (bkz. Bölüm Vakum barasının ayarlanması).

Not

Kirli su deposu dolduğunda, şamandıra emme ağzını kapatır ve emme türbini artan bir hızda çalışır. Bu durumda vakum barasını kaldırın ve kirli su deposunu boşaltmak için sürün.

1. Çalışma hızı ayar düğmesini istediğiniz değere ayarlayın. Hız, ayarlama sırasında ekranda gösterilir. Gösterge, azami hızın yüzdesidir.
2. Su miktarını ayar vanasından ayarlayın.
3. Vakum barası pedalını aşağı doğru bastırın. Vakum barası indirilir. Emme başlar.
4. Temizleme kafası pedalını aşağı doğru bastırın, yerinden çıkarın ve pedalın yukarı gitmesini sağlayın.
5. Güvenlik şalterini itme dirseğine çekin. Temizleme kafası çalışır ve cihaz ayarlanan hızda hareket eder.

Fırça temas basıncının artırılması (yalnızca BD modeli)

1. Güvenlik şalterini serbest bırakın.
2. Temizleme kafası pedalını elle kaldırın ve sağdaki yerine oturtun.

İşletmenin tamamlanması

Temizliğin tamamlanması

1. Güvenlik şalterini serbest bırakın.
2. Temizleme kafası pedalını aşağı doğru bastırın ve sağdaki yerine oturtun.
3. Kısa bir süre devam edin. Kalan su emilir.
4. Vakum barasını kaldırın. Emme 10 saniye daha devam eder.
5. Anahtarlı şalteri "0" konumuna getirin.
6. Gerektiğinde aküyü şarj edin.

Kirli suyun boşaltılması

⚠UYARI

Çevre kirliliği!

Atık suların yanlış bertaraf edilmesi nedeniyle çevre kirliliği.

Atık suların aritılmasına yönelik yerel yönetmelikleri dikkate alın.

1. Tahliye hortumunu tutucudan çıkarın ve uygun bir toplama tertibatı üzerinde indirin.

Şekil P

1. Dozaj tertibatını birbirine bastırın ve katlayın.
2. Dozaj tertibatının kapağını açın.
3. Kirli suyu boşaltın. Bastırarak veya katlayarak su miktarını ayarlayın.
4. Kirli su deposunu temiz suyla yıkayın.

Temiz suyu tahliye etme

1. Dolum göstergesinin hortumunu çekerek çıkarın ve aşağı çevirin.

Temiz suyu hızla tahliye etme

1. Temiz su deposunun kapağını sökün.
2. Temiz suyu boşaltın.
3. Temiz su deposu kapağını takın ve sıkıca vidalayın. Uyarı: Sıkma işleminden sonra temiz su deposu kapağındaki hortum bağlantısının en düşük noktada olduğundan emin olun.

Taşıma

ATEHLIKE

Eğimli yerlerde sürüş

Yaralanma tehlikesi

Cihazı sadece maksimum değere kadar olan eğimlerde yükleme ve indirme işlemleri için kullanın (bkz. Bölüm "Teknik veriler").

Yavaş sürün.

TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi

Taşıma sırasında cihazın ağırlığını dikkate alın.

Cihazı yalnızca başka bir kişinin desteği eşliğinde ya da sürüş tahrikini kullanarak yükleyin.

1. Temizleme kafası pedalını aşağı doğru bastırın ve sağdaki yerine oturtun.
2. Vakum barasını kaldırın.
3. Anahtarlı şalteri "1" konumuna getirin.
4. Sürüş yönünü sürüş yönü şalterinden seçin.
5. Güvenlik şalterini itme dirseğine çekin.
6. Cihazı taşıt içerisinde taşırken, geçerli direktifler uyarınca kayma ve devrilmeye karşı emniyete alın.

Şekil Q

1. Önce gerdirme kayışını kirli su deposunun altına takın.

Depolama

TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi mevcuttur

Depolama sırasında cihazın ağırlığına dikkat edin.

DIKKAT

Don

Donan su nedeniyle cihazın tahrip edilmesi

Cihazdaki suyu tamamen boşaltın.

Cihazı don olmayan bir yerde muhafaza edin.

• Bu cihaz sadece iç mekanlarda depolanmalıdır.
• Uzun süreli depolama işleminden önce aküleri tamamen şarj edin.
• Depolama sırasında aküleri en az ayda bir kez tamamen şarj edin.

Koruma ve bakım

ATEHLIKE

Yaralanma tehlikesi!

Cihaz beklenmedik bir şekilde hareket etmeye başlayabilir ve yaralanmalara neden olabilir.

Cihazdaki bütün çalışmalardan önce anahtarlı şalteri "0" konumuna getirin ve anahtarı çekin.

Şarj cihazının şebeke fişini çekin.

- Kirli su ve temiz suyu tahliye edin ve bertaraf edin.

Emniyet muayenesi / bakım sözleşmesi

Bayiniz ile düzenli bir emniyet muayenesi kararlaştırabilirsiniz veya bir bakım sözleşmesi yapabilirsiniz. Lütfen danışmanlık hizmeti alın.

Bakım zaman aralıkları

Her işletimden sonra

DIKKAT

Hasar tehlikesi!

Usulüne uygun olmayan temizlik nedeniyle cihazda hasar riski.

Cihaza su püskürtmeyin ve aşındırıcı temizlik maddeleri kullanmayın.

Her bir bakım çalışmasının ayrıntılı açıklaması için bkz. Bölüm Bakım çalışmaları.

• Kirli suyu boşaltın.
• Kirli su deposunu temiz suyla yıkayın.
• Cihazın dışını nemli, hafif deterjanlı suya batırılmış bir bezle temizleyin.
• Toz süzgecini kontrol edin, gerekirse temizleyin.
• Iri kir süzgecini temizleyin.
• İri kir süzgecini temizleyin.
• Yalnızca BR varyantı: Kaba kir kabını çıkarın ve boşaltın.
• Yalnızca BR varyantı: Su dağıtım kanalını temizleyin.
• Emme dudaklarını temizleyin, aşınma olup olmadığını kontrol edin, gerekirse yüksekliği ayarlayın veya değiştirin.
• Disk fırçaları aşınma bakımından kontrol edin, gerekirse değiştirin.
• Aküyü şarj edin.

- Şarj seviyesi % 50'nin altındaysa aküyü tamamen ve kesin-tisiz olarak şarj edin.

- Şarj durumu % 50'nin üzerindeyse, yalnızca bir sonraki kullanımda tüm çalışma süresi gerekliyse şarj edin.

Haftalık

- Sık kullanım durumunda aküyü haftada en az bir kere tamamen ve kesintisiz olarak şarj edin.

Aylık

Her bir bakım çalışmasının ayrıntılı açıklaması için bkz. Bölüm Bakım çalışmaları.

1. Temiz su deposunu boşaltın ve tortuları temizleyin.
2. Temiz su filtresini temizleyin.
3. Şamandırayı ve toz süzgecini temizleyin.
4. Akü kutuplarında oksitlenme olup olmadığını kontrol edin, gerekirse fırçalayın. Bağlantı kablolarının sıkı oturmasına dikkat edin.
5. Kirli su deposu ve kapak arasındaki contaları temizleyin ve sızdırmazlığı kontrol edin, gerektiğinide değiştirin.
6. Bakım gerektirmeyen akülerde hücrelerin asit yoğunluğunu kontrol edin.
7. Cihaz uzun süre kullanılmayacaksa aküyü tamamen şarj edip kaldırın. Aküyü en az ayda bir kez tam olarak şarj edin.

Yılda

- Öngörülen kontrolün müşteri hizmetleri tarafından yapılmasını sağlayın.

Bakım çalışmaları

Emme dudaklarını çevirme veya değiştirme

Aşınma işaretine kadar aşınan emme dudaklarının çevrilmesi veya değiştirilmesi gerekir.

Şekil R

1. Vakum barasını çıkarın.

2. Yıldız kolları sökün.

Şekil S

1. Plastik parçaları çıkarın.
2. Emme dudaklarını çıkarın.
3. Çevrilen veya yeni emme dudaklarını içeri itin.
4. Plastik parçaları kaydırın.
5. Yıldız kolları vidalayın ve sıkın.

Temiz su filtresinin temizlenmesi

1. Temiz suyu tahliye edin (bkz. Bölüm Temiz suyu tahliye etme).
2. Temiz su deposunun kapağını sökün.

Şekil U

①Temiz su deposu kapağı
②Temiz su filtresi

1. Temiz su filtresini çıkarın ve berrak suyla yıkayın.
2. Temiz su filtresini takın.
3. Temiz su deposunun kapağını takın.

Uyarı: Sıkma işleminden sonra temiz su deposu kapağındaki hortum bağlantısının en düşük noktada olduğundan emin olun.

İri kir süzgecinin temizlenmesi

1. Kirli su deposunun kapağını açın.

Şekil T

① Iri kir süzgeci
2. İri kir süzgecini yukarı çekin.
3. İri kir süzgecini akan suyun altında yıkayın.
4. İri kir süzgecini kirli su deposuna takın.

Şamandıranın ve toz süzgecinin temizlenmesi

1. Kirli su deposunun kapağını açın.

Şekil V

①Kilitlemeli kanca
② Şamandıra
③Toz süzgeci
④ Şamandıra gövdesi

1. Kilitlemeli kancayı sökün.
2. Şamandıra gövdesini aşağı doğru çekip çıkarın.
3. Şamandırayı şamandıra gövdesinden çıkarın ve temizleyin.
4. Toz süzgecini çıkarın ve temizleyin.
5. Tüm parçaları ters sırada monte edin.

Disk fırçaların değiştirilmesi

1. Temizleme kafasını kaldırın.
2. Fırça değişim pedalını dirençten daha fazla aşağıya doğru bastırın.

Şekil W

① Fırça değişim pedalı
3. 1. disk fırçasını temizleme kafasının altındaki tarafa doğru çekin.
4. Yeni disk fırçasını temizleme kafasının altında tutun, yukarı doğru bastırın ve yerine oturtun.
5. Aynı işlemi 2. disk fırçası için de tekrarlayın.

Fırça merdanelerinin değiştirilmesi

1. Temizleme kafasını kaldırın.
2. Fırça değiştirme tutamağını çekerek çıkarın.

Şekil Y

① Fırça değiştirme tutamağı
② Sıyırma dudaklı yatak kapağı
③Fırça merdanesi

1. Yatak kapağını siyırma dudağı ile birlikte çıkarın.
2. Fırça merdanesini çekerek çıkarın.
3. Yeni fırça merdanesini takın ve taşıyıcının üzerinde ortalayın.
4. Yatak kapağını sıyırma dudağı ile birlikte yerleştirin.

Not

Fırça merdanesinin mandrelin üzerinde olduğundan ve altında olmadığından emin olun.
7. Fırça değiştirme tutamağını yukarı doğru döndürün ve yerine oturtun.
8. İşlemi karşı tarafta tekrarlayın.

Su dağıtım şeridinin temizlenmesi

Şekil X

① Su dağıtım ünitesi
②Kilit açma

1. Kilidi açmak için ok yönünde basılı tutun.
2. Su dağıtım şeridini öne döndürün.
3. Su dağıtım şeridini uzunlamasına dışarı çekin.
4. Su dağıtım şeridini temizleyin.
5. Su dağıtım şeridini temizleme başlığına yeniden takın ve kilidi kapatın.

Arıza durumunda yardım

ATEHLIKE

Yaralanma tehlikesi!

Cihaz beklenmedik bir şekilde hareket etmeye başlayabilir ve yaralanmalara neden olabilir.

Cihazdaki bütün çalışmalardan önce anahtarlı şalteri "0" konumuna getirin ve anahtarı çekin.

Şarj cihazının şebeke fişini çekin.

• Kirli su ve temiz suyu tahliye edin ve bertaraf edin.
• Bu tablo yardımıyla giderilemeyen arızalar olması durumunda, müşteri hizmetlerini arayın.

Arıza	Hatanın giderilmesi
Cihaz çalışmıyor	1. Anahtarlı şalteri "1" konumuna getirin.2. Kontrol panelindeki acil durdurma düğmesini çevirerek düğmenin kilidini açın. (Not: Acil durdurma düğmesi, tüm cihaz versiyonlarında bulunmaz.)3. Güvenlik şalterine basın.4. Akü soketini takın.5. Aküleri kontrol edin, gerektiğinide şarj edin.6. Akü kutbunun bağlı olup olmadığını kontrol edin.
Su miktarı yeterli değil	1. Temiz su dolum seviyesini kontrol edin, gerekirse depoyu doldurun.2. Su miktarı ayar düğmesinden su miktarını arttırın.3. Temizleme başlığındaki su dağıtım şeridini çekip çıkarın ve su kanalını temizleyin (yalnızca BR modeli).4. Temiz su filtresini temizleyin.5. Hortumlarda tıkanma kontrolü yapın, gerekirse temizleyin.

Arıza	Hatanın giderilmesi
Emme gücü çok düşük	1. Cihazı durdurun ve kirli suyu boşaltın.2. Kirli su deposu ve kapak arasındaki contaları temizleyin ve sızdırmazlığı kontrol edin, gerektiğinide değiştirin.3. Emme hortumunun kirli su deposuna doğru bağlanıp bağlanmadığını kontrol edin.4. Toz süzgecini kirlenme bakımından kontrol edin, gerekirse temizleyin.5. Vakum barasındaki emme dudaklarını temizleyin, gerekirse çevirin veya değiştirin.6. Kirli su tahliye hortumundaki kapağın kapalı olup olmadığını kontrol edin.7. Vakum barası ayarı kontrol edin.8. Emme hortumunda tıkanma kontrolü yapın, gerekirse temizleyin. Emme hortumunu tekrar takarken, hortumun beyaz işareti tespit klipsine dayanmalıdır.9. Emme hortumunda sızdırmazlık kontrolü yapın, gerekirse değiştirin.
Temizlik sonucu yetersiz	1. Hızı azaltın.2. Fırçaları aşınma bakımından kontrol edin, gerekirse değiştirin.3. Fırça tipi ve temizlik maddesinin uygun olup olmadığını kontrol edin.
Emme türbini artan devir hızında çalışıyor	1. Kirli suyu boşaltın.2. Şamandırayı temizleyin.3. Toz süzgecini kontrol edin, gerekirse temizleyin.4. Emme hortumunda tıkanma kontrolü yapın, gerekirse temizleyin.5. Vakum barasında tıkanma kontrolü yapın, gerekirse tıkanmayı giderin.
Fırça dönmüyor	1. Yabancı bir cismin fırçayı engelleyip engellemediğini kontrol edin, gerekirse yabancı cismi çıkarın.
Cihaz temizlik sırasında titriyor	1. Daha yumuşak bir fırça kullanın.

BD varyanti aksesuarları

Tanım BD 70/75	parça No.	BD 80/100 parça No.	Açıklama
Diskli fırça, beyaz (çok yumuşak)	4905-011,0	4905-030,0	Az kirli veya hassas zeminleri temizlemek için
Diskli fırça, doğal (yumuşak)	4905-012,0	4905-031,0	Temizleme ve cilalama için doğal elyaftan üretilmiştir
Diskli fırça, kırmızı (orta, standart)	4905-010,0	4.905-000.0	Tüm genel temizlik görevlerinde kullanım
Diskli fırça, siyah (sert)	4905-013,0	4905-032,0	Ağır kirlenme ve temel temizlik için, sadece hassas olmayan kapla-malar için
Ped ray altlığı	4762-590,0	4762-447,0	Pedlerle temizlik için hızlı değiştirilebilir bağlantı ve merkezi kilit ile
Ped, beyaz	–	6371-331,0	Zeminlerin cilalanması için
Ped, kırmızı (orta yumuşak)	6369-003,0	6371-147,0	Tüm zeminlerin temizlenmesi için
Ped, yeşil (orta sert)	6369-002,0	6371-148,0	Çok kirli zeminlerin temizlenmesi ve temel temizlik için
Ped, siyah (sert)	6369-001,0	6371-169,0	İnatçı kirler ve temel temizlik için
Pad, kahverengi (SPP)	2639-290,0	2639-288,0	Sert ve elastik yüzeylerin bakım filmi onarımı için

BR varyanti aksesuarları

Tanım BR 75/75	parça No.	BR 85/100 parça No.	Açıklama
Fırça merdanesi, beyaz	6907-771,0	6907-772,0	Hassas zeminlerin cilalanması ve yaşan alanı temizliği için.
Fırça merdanesi, kırmızı	4035-605,0	4.035-606-0	Çok kirli zeminlerin de yaşam alanı temizliği için.
Fırça merdanesi, turuncu	6907-730,0	6907-734,0	Yapı zeminlerini (güvenlik karoları, vb.) kazımak için.
Fırça merdanesi, yeşil	6907-732,0	6907-735,0	Çok kirli zeminlerin derinlemesine temizlenmesi ve sıyrılması için(örn. mum, akrilatlar)
Fırça merdanesi, siyah	6907-732,0	6907-736,0
Ped silindiri mili	4762-627,0	4762-628,0	Silindir pedleri tutmak için.
Mikrofiber rulo	4114-007,0	4114-008,0	Düz zeminlerin yaşam alanı temizliği için.

BD ve BR varyantları aksesuarları

Tanım	BD 70/75 W Classic Bp Retail Parça no.	BD 70/75 + BR 75/75 parça No.	BD 80/100 + BR 85/100 parça No.	Açıklama
Vakum barası, 950 mm, kavisli	4.777-111.0	-	-	Geçiş genişliği darsa
Vakum barası, 1030 mm, kavisli	-	4.777-108.0	-	Standart
Vakum barası, 1160 mm, kavisli	-	-	4.777-102.0	Standart
Emme dudağı seti, doğal kauçuk	4.037-174.0	4.037-144.0	4.037-138.0	Standart
Vakum dudağı seti, PU	4.037-173.0	4.037-145.0	4.037-140.0	Yağ geçirmez
Vakum dudağı seti, Linatex	4.037-175.0	4.181-011.0	4.181-006.0	Yırtılmaya karşı dayanıklı

Teknik bilgiler

		BD 70/75 WClassic Bp	BR 75/75 WClassic Bp	BD 80/100 WClassic Bp	BR 85/100 WClassic Bp
Cihaz performans verileri
Nominal voltaj V 24 24 24 24
Akü kapasitesi Ah (5 h) 115 / 170 / 180 170 / 180 170 / 180 / 240 /					170 / 180 / 240 / 285
Ortalama güç tüketimi W 1270 800 1320 1150
Cer motoru gücü	W 250 250 300 300
Emiş türbini gücü	W	500	500	500	500
Fırçalı motor gücü	W	2 x 500	2 x 600	2 x 500	2 x 750
Teorik yüzey performansı	m^2/h	3500 3.750	4000 4.250
Temiz su deposu hacmi	I	75 75 100 100
Kirli su deposu hacmi	I	75 75 100 100
Maks. su sıcaklığı	°C	50	50	50	50
Maks. su basıncı	bar	0,06	0,06	0,06	0,06
Dönme genişliği	mm	1550	1550	1650	1650
Çalışma alanı maks. eğimi	%	2	2	2	2
Emme
Emiş gücü, hava miktarı	l/s	24	24	24	24
Emiş gücü, vakum	kPa(mbar)	16 (160)	16 (160)	16 (160)	16 (160)
Temizleme fırçaları
Çalışma genişliği	mm	700	750	800	850
Fırça çapı	mm	356	105	410	105
Fırça devri	1/min	140	1200	140	1200
Fırça yüzey basıncı	N	300 / 500	400	400 / 680	400
Fırça uzunluğu	mm		700		800
Boyutlar ve ağırlıklar
İzin verilen toplam ağırlık	kg	325	330	435	440
Boş ağırlık (nakliye ağırlığı)	kg	251	225	325	340
Akü bölmesi ölçüleri	mm	575 x 380	575 x 380	622 x 384	622 x 384
EN 60335-2-72 uyarınca tespit edilen değerler
Toplam titreşim değeri	m/s^2	<2,5	<2,5	<2,5	<2,5
Belirsizlik K	dB(A)	0,2	0,2	0,2	0,2
Ses basınç seviyesi L_pA	dB(A)	65	65	65	65
Belirsizlik K_pA	dB(A)	2	2	2	2
Ses gücü seviyesi L_WA + Belirsizlik K_WA	dB(A)	81	81	81	81

Teknik değişiklik hakkı saklıdır.

AB Uygunluk Beyani

İşbu belgeyle, aşağıda adı geçen makinenin mevcut tasarımı yapı tarzı ve tarafımızdan piyasaya sürülen modeliyle AB direktifinin ilgili temel güvenlik ve sağlık yükümlülüklerine uygun olduğunu beyan ederiz. Bizim onayımız olmadan makinede yapılan bir değişiklik durumunda, bu açıklama geçerliliğini kaybeder.

Ürün: Zemin temizleyici

İlgili AB direktifleri

Uygulanan uyumlaştırılmış normlar

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

TCU

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

Uygulanan ulusal normlar

Aşağıda imzası olan, yönetim kurulu adına ve yönetim yetkisine sahip olarak hareket eder.

Dokümantasyon yetkilisi:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Almanya)

Tel.: [phone]
