Ürün tipi	Kirli su için temiz su dalgıç pompası
Model	SP 22.000 Dirt
Marka	Kärcher
Kullanım amacı	Su basmış odalardan su tahliyesi, konteynırlardan su aktarımı, kuyu drenajı, teknelerden temiz su pompalama
İzin verilen besleme sıvıları	30 mm tane büyüklüğüne kadar kirlenmiş temiz su, katkılı havuz suyu, yıkama suyu (kullanımdan sonra durulayın)
Yasak sıvılar	Yanıcı, patlayıcı, aşındırıcı sıvılar, yağlar, tuzlu su, atık su
Şebeke voltajı	230–240 V
Güç frekansı	50 Hz
Nominal güç	750 W
Maksimum akış hızı	22.000 l/saat
Maksimum basınç	0,08 MPa (0,8 bar)
Maksimum iletim yüksekliği	8 m
Maksimum daldırma derinliği	7 m
İzin verilen besleme sıvısı sıcaklığı	5 °C ila 35 °C
Maksimum tane büyüklüğü (kirli su)	30 mm
Minimum sıvı seviyesi (manuel mod)	50 mm
Kalan sıvı yüksekliği (manuel mod)	35 mm
Ağırlık (aksesuarsız)	6,5 kg
Çalışma modları	Otomatik (şamandıra anahtarı) ve manuel
Otomatik hava tahliye cihazı	Evet, kendinden emişli
Şamandıra anahtarı	Ayarlanabilir yükseklik, kablo uzunluğu ayarı
Bağlantı sistemi	1", 1¼", 1½", 3/4" hortumlar için Quick-Connect (itmeli bağlantı)
Çek valf	Dahil (G1 bağlantı için aksesuar)
Ön filtre	SP 22000 Dirt için ayakta entegre
Teslimat kapsamı	Pompa, bağlantı ağzı, G1½ pompa bağlantı parçası, G1 dişli bağlantı, şamandıra anahtarı, kilit, Quick-Connect, çek valf (aksesuar olarak)
Kuru çalışma koruması	Termal anahtar pompayı kapatır; manuel çalışma izlenmelidir
Donma koruması	Donma koşullarında çalıştırmayın veya saklamayın; saklamadan önce tamamen boşaltın
Bakım	Kirli sıvıları pompaladıktan sonra temiz suyla durulayın; tıkanırsa emiş alanını temizleyin; düzenli bakım gerekmez
Yedek parçalar ve aksesuarlar	www.kaercher.com adresinde mevcuttur
Garanti	Koşullar geçerlidir; bayiniz veya yetkili servis ile iletişime geçin

Sık sorulan sorular - SP 22.000 Dirt Kärcher

Kärcher SP 22.000 Dirt pompası ne için kullanılabilir?

Pompa, binalardaki su baskınlarını tahliye etmek, konteynırlardan su aktarmak, kuyu ve şaftları boşaltmak ve teknelerden temiz su pompalamak için tasarlanmıştır. 30 mm tane büyüklüğüne kadar kirlenmiş suyu işleyebilir.

Yağ, tuzlu su veya kimyasalları pompalayabilir miyim?

Hayır, pompa yanıcı, patlayıcı veya aşındırıcı sıvılar, yağlar, tuzlu su veya atık su için kullanılmamalıdır. Yalnızca belirli bir kirlilik derecesine sahip temiz su, katkılı havuz suyu veya yıkama suyu (kullanımdan sonra durulayın) izin verilir.

Pompayı nasıl çalıştırırım?

Hortumu Quick-Connect sistemiyle pompaya bağlayın. Pompayı sıvıya yerleştirin ve emiş alanının tıkalı olmadığından emin olun. Fişi prize takın. Otomatik modda, şamandıra anahtarı başlatma/durdurmayı kontrol eder. Manuel modda, pompa sürekli çalışır; kendinden emiş için en az 50 mm sıvı seviyesi sağlayın.

Otomatik ve manuel mod arasındaki fark nedir?

Otomatik modda, şamandıra anahtarı su seviyesine göre pompayı açar/kapatır. Manuel modda, pompa sürekli çalışır ve suyu 35 mm kalıntı yüksekliğine kadar boşaltabilir, ancak kuru çalışmayı önlemek için izlenmelidir.

Pompayı nasıl temizler ve bakımını yaparım?

Kirli veya katkılı su pompaladıktan sonra temiz tatlı su pompalayarak durulayın. Gücü kesin, bağlantı ağzını çıkarın, emiş alanını ve Quick-Connect'i kirliyse temizleyin. Dış yüzeyi yumuşak bir bez ve temiz suyla silin. Pompa aksi halde bakım gerektirmez.

Pompa çalışıyor ancak su vermiyorsa ne yapmalıyım?

Öncelikle, hava sıkışmışsa emmeyi kolaylaştırmak için fişi tekrar tekrar çıkarıp takın. Tıkalıysa emiş alanını temizleyin. Manuel modda sıvı seviyesinin en az 50 mm olduğundan emin olun. Sorun devam ederse tıkanıklıkları kontrol edin veya servise başvurun.

Pompa neden aniden durur?

Termal koruma aşırı ısınma nedeniyle devreye girmiş olabilir. Fişi çekin, pompanın soğumasını bekleyin, emiş alanını temizleyin ve kuru çalışmadan kaçının. Ayrıca sigortaları ve elektrik bağlantılarını kontrol edin.

Pompanın işleyebileceği maksimum tane büyüklüğü nedir?

SP 22.000 Dirt, 30 mm boyutuna kadar partikül içeren suyu işleyebilir. Daha küçük çaplar için tıkanmayı önlemek amacıyla ön filtre kullanın.

Pompayı kış için nasıl saklarım?

Pompayı ve aksesuarları tamamen boşaltın. Kurumaya bırakın. Donsuz bir yerde, dışarıda değil, saklayın. İçeride su kalırsa don pompayı hasar verebilir.

Yedek parça ve aksesuarları nerede bulabilirim?

Orijinal yedek parçalar ve aksesuarlar www.kaercher.com adresinde mevcuttur. Güvenli çalışma için yalnızca orijinal parçaları kullanın.

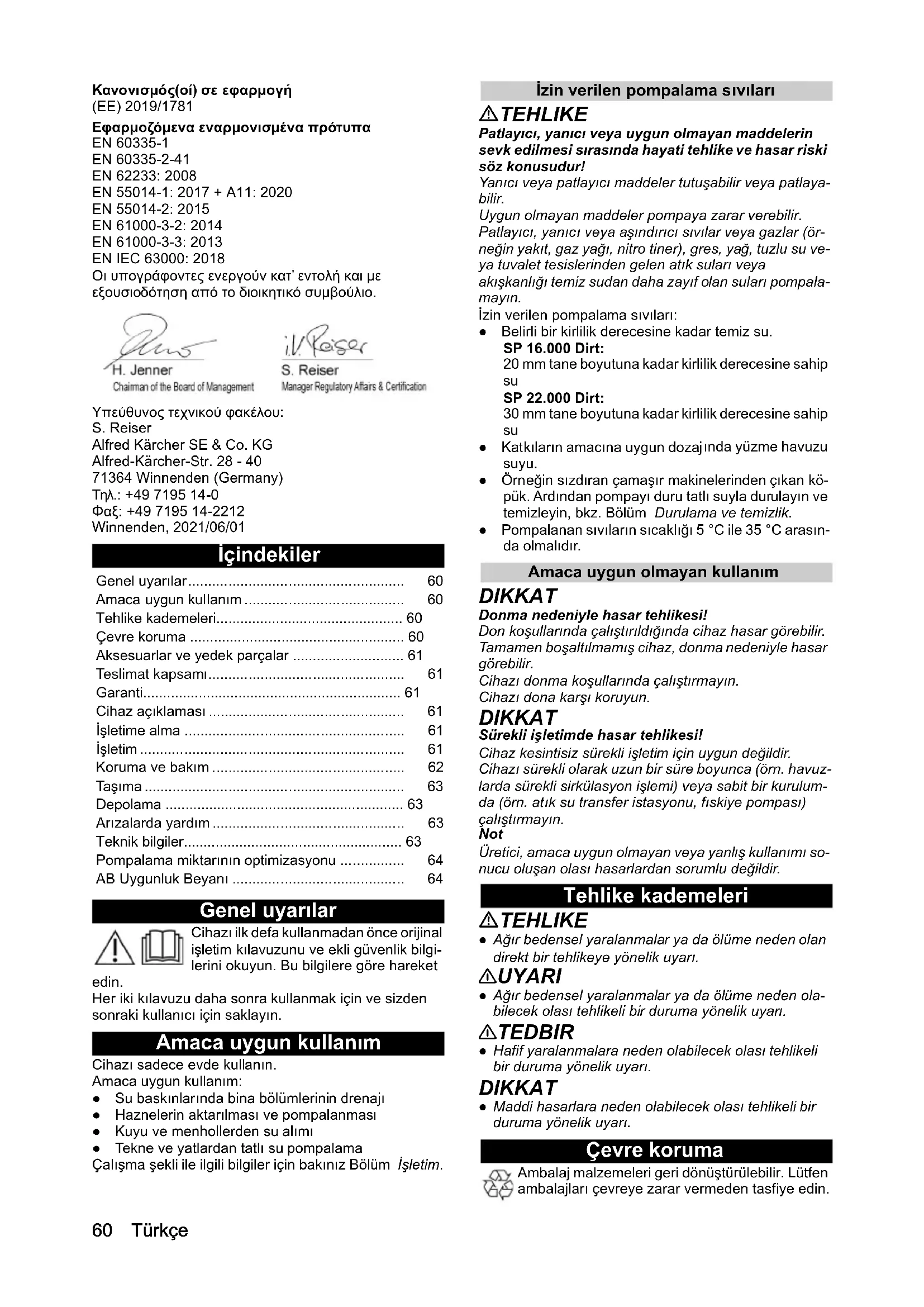

KULLANIM KILAVUZU SP 22.000 Dirt Kärcher

Amaca uygun kullanım 60

Tehlike kademeleri 60

Çevre koruma 60

Aksesuar ve yedek parçalar 61

Teslimat kapsamı 61

Garanti 61

Cihaz açıklaması 61

İşletime alma 61

İşletim 61

Koruma ve bakım 62

Taşıma 63

Depolama 63

Arızalarda yardım 63

Teknik bilgiler 63

Pompalama miktarının optimizasyonu 64

AB Uygunluk Beyanı 64

Genel uyarılar

Cihazı ilk defa kullanmadan önce orijinal işletim kılavuzunu ve ekli güvenlik bilgilerini okuyun. Bu bilgilere göre hareket

edin.

Her iki kılavuzu daha sonra kullanmak için ve sizden sonraki kullanıcı için saklayın.

Amaca uygun kullanım

Cihazı sadece evde kullanın.

Amaca uygun kullanım:

• Su baskınlarında bina bölümlerinin drenajı
• Haznelerin aktarılması ve pompalanması Kuyu ve menhollerden su alımı Tekne ve yatlardan tatlı su pompalama Çalışma şekli ile ilgili bilgiler için bakınız Bölüm İşletim.

İzin verilen pompalama sıvıları

△TEHLİKE

Patlayıcı, yanıcı veya uygun olmayan maddelerin sevk edilmesi sırasında hayati tehlike ve hasar riski söz konusudur!

Yanıcı veya patlayıcı maddeler tutuşabilir veya patlayabilir.

Uygun olmayan maddeler pompaya zarar verebilir.

Patlayıcı, yanıcı veya aşındırıcı sıvılar veya gazlar (örneğin yakıt, gaz yağı, nitro tiner), gres, yağ, tuzlu su veya tuvalet tesislerinden gelen atık suları veya

akışkanlığı temiz sudan zayıf olan suları pompalamayın.

İzin verilen pompalama sıvıları:

• Belirli bir kirlilik derecesine kadar temiz su.

SP 16.000 Dirt:

20 mm tane boyutuna kadar kirlilik derecesine sahip su

SP 22.000 Dirt:

30 mm tane boyutuna kadar kirlilik derecesine sahip su

• Katkıların amacına uygun olan yüzme havuzu suyu. Örneğin sızdıran çamaşır makinesinden çıkan köpük. Ardından pompayı duru tatlı suyla durulayın ve temizleyin, bkz. Bölüm Durulama ve temizlik.
• Pompalanan sıvıların sıcaklığı 5°C ile 35°C arasında olmalıdır.

Amaca uygun olmayan kullanım

DİKKAT

Donma nedeniyle hasar tehlikesi!

Don koşullarında çalıştırıldığında cihaz hasar görebilir.

Tamamen boşaltılmamış cihaz, donma nedeniyle hasar görebilir.

Cihazı donma koşullarında çalıştırmayın.

Cihazı dona karşı koruyun.

DİKKAT

Sürekli işletimde hasar tehlikesi!

Cihaz kesintisiz sürekli işletim için uygun değildir.

Cihazı sürekli olarak uzun bir süre boyunca (örn. havuzlarda sürekli sirkülasyon işlemi) veya sabit bir kuruluma (örn. atık su transfer istasyonu, fıskiye pompası) çalıştırmayın.

Not

Üretici, amaca uygun olmayan veya yanlış kullanım sonucu oluşan olası hasarlardan sorumlu değildir.

Tehlike kademeleri

△TEHLİKE

• Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye yönelik uyarı.

△UYARI

• Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

TEDBİR

• Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

DİKKAT

• Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden tasfiye edin.

Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürülebilir malzemelerin yanı sıra yanlış kullanılması veya yanlış imha edilmesi durumunda

insan sağlığı ve çevre için potansiyel tehlike teşkil

edebilecek piller, aküler veya yağlar içerebilir. Ancak cihazın usulüne uygun şekilde çalıştırılması için bu parçalar gereklidir. Bu sembol ile işaretlenen cihazlar evsel atık ile birlikte imha edilmemelidir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres: www.kaercher.com/REACH

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızasız çalışmasını sağlar.

Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com.

Teslimat kapsamı

Cihazınızın teslimat kapsamı ambalajı üzerinde gösterilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığı kontrol edin. Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içerisinde cihazınızda oluşabilecek hasarları, üretim veya malzeme hatasından kaynaklanıyorlarsa ücretsiz olarak gideriyoruz. Garanti durumunda satışı ile satıcınıza veya size en yakın yetkili servise başvurun.

(Adres için Bkz. Arka sayfa)

Cihaz açıklaması

Resimler için grafik sayfalarına bakın, Şekil A

① Taşıma kulpı ② Fişli şebeke bağlantı kablosu ③ Otomatik hava boşaltma tertibatı ④ Quick-Connect ⑤ Pompa bağlantı parçası G 1½ (1", 1¼" ve 1½" hortum bağlantısı ve G 1½ - dişli) ⑥ Bağlantı parçası (G 1½ - dişli) ⑦ (Şamandıra şalteri) kilitleme fonksiyonu ⑧ (Şamandıra şalteri) yükseklik ayarı ⑨ Şamandıra şalteri *Pompa bağlantı parçası G 1 (3/4" ve 1" hortum bağlantısı ve G 1 - dişli) ⑩ Kevalf ⑪ G 1 - dişli bağlantı (SP 16.000 Dirt) ⑫ On litre (SP 22.000 Dirt)

• Teslimat kapsamında değildir.

İşletime alma

△TEHLİKE

Elektrik çarpması ve yaralanma tehlikesi!

Cihaz, elektrikli ve mekanik bileşenler içerir.

Montaj, sökme veya temizlikten önce cihazı daima güç kaynağından ayırın.

Not

Hortum ne kadar kısaysa ve hortum çapı ne kadar büyükse sevk oranı da o kadar yüksek olur.

Pompada tıkanıklıkları önlemek için 1 1/4 değerinden daha küçük hortum çaplarına uygun bir ön filtre kullanın.

SP 16.000 Dirt özel aksesuarlar Tabana entegre edilmiş SP 22.000 Dirt

Pompa bağlantısı, bir geçmeli sistemle (Quick-Connect) donatılmıştır.

Pompa bağlantı parçası G 1 ½ ile bağlantı parçası ve G 1 dişli bağlantı, cihaza takılmamış halde dahildir.

Not

G 1 1/2 pompa bağlantı parçasına 1", 1 1/4" ve 1 1/2" çaplı hortumlar bağlanabilir.

İstenen büyüklükte partiküllerin pompalanması için yeterli büyüklükte çaplı bir hortumun seçilmesi ve pompa bağlantı parçasının G 1½ oyuklardan kısaltılması gerekir. Debi miktarının yüksek olması için partiküller küçük olsa bile büyük çaplı bir hortumun kullanılması tavsiye edilir.

1", 1 1/4" veya 1 1/2" çapında hortum kullanırken hortumu pompaya bağlayın:

1. Pompa bağlantı parçasını G 1½ bağlantı parçasına vidalayın.

Şekil B

2. Hortum kelepçesini hortumun üzerine kaydırın. 3. Hortumu G 1½ pompa bağlantı parçasına kaydırın ve bir hortum kelepçesi ile sabitleyin. 4. Bağlantı parçasını Quick-Connect'e itin.

Şekil C

3/4 veya 1" çapında hortum kullanırken hortumu pompaya (SP 16.000 Dirt) bağlayın:

1. G 1 dişli bağlantıyı bağlantı parçasına vidalayın. 2. Özel aksesuar G 1 pompa bağlantı parçasını (G 1, 6.997-359.0 pompa bağlantı parçası (33,3 mm) çekvalf dahil - teslimat kapsamına dahil değildir) G 1 dişli bağlantıya monte edin:

a. Çekvalfi G 1 dişli bağlantıya "UP" yazısı okunacak şekilde yerleştirin. b. G 1 pompa bağlantı parçasını G 1 dişli bağlantıya vidalayın.

3. Hortum kelepçesini hortumun üzerine kaydırın. 4. Hortumu G 1 pompa bağlantı parçasına kaydırın ve bir hortum kelepçesi ile sabitleyin. 5. Bağlantı parçasını Quick-Connect'e itin. Şekil C

Pompanın kurulması / daldırılması:

1 Şamandıra salterinin yükseklik ayarını kilit tertibatına takın.

Şekil D

2 Pompayı, pompalanan sıvının içinde de sağlam bir zemine yerleştirin veya taşıma koluna bağlı bir halat yardımıyla daldırın.

Not

Emiş alanı kirden, çamurdan vb. engellerden arındırılmış olmalıdır.

Zemin çamurluysa pompayı bir tuğla vb. üzerine yerleştirin. Pompanın dik durduğundan emin olun. Pompayı kablo veya hortumdan tutarak taşımayın.

İşletme

△TEHLİKE

Elektrik çarpması nedeniyle hayati tehlike!

Elektrik ileten parçalara dokunulduğunda elektrik çarpması nedeniyle ölüm riski vardır.

İşletim sırasında taşıma koluna bağlı olan halata veya pompalanan sıvıya temas eden herhangi bir nesneye (örneğin pompalanan sıvının iletildiği boru hatları, korkuluklar) ve pompalanan sıvıya dokunmayın.

Otomatik hava boşaltma tertibatı

1. Düşük sıvı seviyesinde emilen veya pompanın içinde bulunan hava, otomatik hava boşaltma tertibatı üzerinden sızabilir. Havanın yanında sıvı da çıkabilir.

Sıvı seviyesi düşükken pompa iyi vakum yapamıyorsa, doldurma işlemine yardımcı olmak için güç kablosunu çıkarın ve takın ve bunu tekrarlayın.

Şekil E

Otomatik işletim

1. Yükseklik ayarını ve kablo uzunluğunu kullanarak şamandıra şalterini ayarlayın.

Not

Pompa gözetimsiz çalıştırılırsa, pompanın güvenilir bir şekilde kapatılmasını sağlamak için şamandıra şalteri daima en üst konuma ayarlayın.

Şekil F

Not

Pompa en alt konuma ayarlanırsa, şamandıra şalteri ile kilitleme fonksiyonu arasındaki kablo uzunluğunu

2,5 cm olarak ayarlayın, kablodaki işarete bakınız.

Şekil G

1. Şebeke fişini prize takın.

Not

Şamandıra şalteri otomatik işletimde pompalama işlemine otomatik olarak kumanda eder.

Şamandıra şalteri yükselen sıvı seviyesi nedeniyle açma yüksekliğine ulaştığında pompa açılır.

Şamandıra şalteri düşen sıvı seviyesi nedeniyle kapatma yüksekliğine ulaştığında pompa kapanır.

Şamandıra şalterinin hareket serbestliği sağlanmalıdır.

Şamandıra şalteri ile kilitleme fonksiyonu arasındaki kablo uzunluğu en az 2,5 cm olmalıdır.

Açma yüksekliği / kapatma yüksekliği (şamandıra şalteri en alt konumda):

Min. / Maks. SP 1	6.000 Dirt SP 22.0	00 Dirt
Açma:yüksekliği,cm*	18 / 21 20 / 24
Kapatma:yüksek-igi, cm*	4 / 12 6 / 15

Açma yüksekliği / kapatma yüksekliği (şamandıra şalteri en yüksek konumda):

Min. / Maks. SP 1	6.000 Dirt SP 22.0	00 Dirt
Açma:yüksekleri,cm*	28 / 31 33 / 36
Kapatma:yüksek-igi, cm*	14 / 22 19 / 27

• Anahtarlama yükseklikleri, şamandıra şalterinin konumuna ve şamandıra şalteri ile kilitleme fonksiyonu arasındaki kablonun uzunluğuna göre değişir. Ön ayarlı kablo uzunluğunu korumanızı öneririz.

Manuel işletme

Not

Manuel işletimde pompa sürekli açık kalır. Pompanın manuel işletimde kendiliğinden emmesi için sıvı seviyesi en az 60 mm (SP 16.000 Dirt) veya 50 mm (SP 22.000 Dirt) olmalıdır. Pompa, 25 mm (SP 16.000 Dirt) veya 35 mm (SP 22.000 Kir) artık sıvı yüksekliğine

kadar pompalayabilir. Belirtilen artık sıvı seviyelerine yalnızca manuel işletimde ulaşılır.

Şamandıra şalterinin hareket serbestliği sağlanmalıdır.

1. Şamandıra şalterini yukarı bakacak şekilde kilit tertibatıyla sabitleyin.

Şekil H

DİKKAT

Kuru çalışmadan kaynaklanan hasar riski!

Kuru çalışma, pompada daha fazla aşınmaya yol açar.

Pompayı manuel işletmede gözetimsiz bırakmayın.

Kuru çalışma sırasında elektrik fişini hemen prizden çekin.

1. Şebeke fişini prize takın.

İşletmenin tamamlanması

1. Şebeke fişini prizden çekin.

Cihaz durur.

DİKKAT

Hasar tehlikesi!

Kurumuş kir veya katkı maddeleri nedeniyle hasar tehlikesi.

Cihazı her kullanımdan hemen sonra durulayın ve temizleyin.

1. Kir veya katkı maddeli sıvı pompalanırsa işletimi durdurduktan hemen sonra cihazı yıkayın ve temizleyin, bkz. Bölüm Durulama ve temizlik.
2. Cihazı ve aksesuarları boşaltın ve kurumaya bırakın.

Koruma ve bakım

TEHLİKE

Elektrik çarpması ve yaralanma tehlikesi!

Cihaz, elektrikli ve mekanik bileşenler içerir.

Çocukların temizlik ve kullanıcı bakımını yapması yasaktır.

Durulama ve temizlik

DİKKAT

Hasar tehlikesi!

Kurumuş kir veya katkı maddeleri nedeniyle hasar tehlikesi.

Cihazı her kullanımdan hemen sonra durulayın ve temizleyin.

1 Kirli sıvı veya katkı maddeleri içeren sıvı pompalandıktan sonra cihaz durulanmalıdır: Cihaz tüm kir veya katkı maddelerinden arındırılana kadar katkı maddesi içermeyen temiz su pompalayın.

△TEHLİKE

Elektrik çarpması ve yaralanma tehlikesi!

Cihaz, elektrikli ve mekanik bileşenler içerir.

Montaj, sökme veya temizlikten önce cihazı daima güç kaynağından ayırın.

2 Şebeke fişini prizden çekin.

3 Quick-Connect tuşuna basın ve bağlantı ağzını çekip çıkarın.

Şekil C

4 Gerekirse Quick-Connect ve hortumdaki kalıntıları giderin. 5 Cihazın dışını yumuşak, temiz bir bezle ve temiz su ile temizleyin. 6 Cihazı ve aksesuarları boşaltın ve kurumaya bırakın.

Bakım

Cihaz bakım gerektirmez.

Taşıma

Elle taşıma

TEDBİR

Sendeleme nedeniyle yaralanma tehlikesi!

Gevşek kablolara ve hortumlara takılma nedeniyle yaralanma riski söz konusudur.

Cihazı taşırken kablolara ve hortumlara dikkat edin.

1. Cihazı taşıma kulpundan kaldırın ve taşıyın.

Taşıt içerisinde taşıma

△UYARI

Yaralanma tehlikesi, zarar görme tehlikesi!

Taşıma sırasında cihazın ağırlığını dikkate alın.

Cihazı, taşıma sırasında kaymaması veya etrafa savrulmaması için geçerli yönergelere uygun olarak saklayın veya sabitleyin.

1. Cihazı araç içinde taşırken, geçerli yönetmelikler uyarınca kaymaya ve devrilmeye karşı emniyete alın.

Depolama

DİKKAT

Donma nedeniyle hasar tehlikesi!

Tamamen boşaltılmamış cihaz, donma nedeniyle hasar görebilir.

Cihazı ve aksesuarları saklamadan önce tamamen boşaltın.

Cihazı dona karşı koruyun.

Cihazı dışarıda değil, donma olmayan bir yerde saklayın.

TEDBİR

Yaralanma ve hasar tehlikesi mevcuttur!

Cihaz eğimli yüzeylerde devrilebilir.

Depolama sırasında cihazın ağırlığına dikkat edin.

1. Pompayı ve aksesuarları tamamen boşaltın.
2. Pompa ve aksesuarları kurumaya bırakın.
3. Pompeyi dondan korunan bir yerde muhafaza edin.

Arızalarda yardım

Arızaların sebepleri çoğu zaman aşağıdaki genel bakış yardımıyla kendiniz giderebileceğiniz kadar basittir. Kararsızlık durumunda veya burada adı geçmeyen arızalarda lütfen yetkili müşteri hizmetlerine başvurun.

Hata	Nedeni	Hatanın giderilmesi
Pompa calişiyor, pompa-lamıyor	Pompada hava var.	1. Şebeke fişini sıvı emilene kadar birq次会议 prizden次会议 ve takın.
	Emiş alanı tıkalandır.	1. Şebeke fişini prizden次会议 prizden会议 2. Emiş alanı temizleyin.
	Sıvı seviyesi manuel ilelmede次会议 duşuk.	1. Pompaya pompalama sıvı nasa olabildigiinde derine daldırın, bakınuz Bölüm lşeltem.
Pompa calişmiyor veya,isletim sirasında anidenduruyor	Akım beslemesi kesilmişir.	1. Sigortaları ve elektrik baglantiların kontrl edin.
	Termo korumalı salter asınlı isinma nede-niyle pompaya katpimmiş.	1. Şebeke fişini prizden次会议 prizden会议 2. Pompanın soğumasın bekleyin.3. Emiş alanindaki bir partikelllerı giderin.4. Emiş alanı temizleyin.5. Pompanın kuru次会议 onleyin.
	Kir partiküllerı emiş alanı nı bloke eder.	1. Şebeke fişini prizden次会议 prizden会议 2. Emiş alanı temizleyin.
Pompalamagucu azal- yor	Emiş alanı tıkalandır.	1. Şebeke fişini prizden次会议 prizden会议 2. Emiş alanı temizleyin.
Pompalamagucu次会议 du- sük	Maksimum pompalamay yükbekligi次会议 prizgüncıvesortimı.	1. Maksimum pompalamay yükbekligine dikkat edin, bkz. Bölüm Teknik bilgiler.2. Gerekirse daha buyük bir hortum次会议 veyadaha kılıse bir hortum uzunluş次会议, bkz. Bölüm Pamplama miktarın optimizas- yonu.
Quick-Connect acımlı- yor veya kapanıyor	Geçme sistemi kılınmişir.	1. Klipsı次会议 prizden会议 2. Klipsı temizleyin.3. Klipsı monte edin.

Teknik bilgiler

		SP16.000Dirt	SP22.000Dirt
Cihaz performans verileri
Şebeke gerilimi V	230-240	230-240
Şebeke frekansi	Hz	50	50
Nominal güç	W	550	750

		SP16.000Dirt	SP22.000Dirt
Maksimum pompalamamiktari	I/h	16.000	22.000
Basınç (maks.)	MPa(bar)	0,08(0,8)	0,08(0,8)
Pompalamayüksekligi(maks.)	m	8	8
Dalma derinligi (maks.)	m	7	7

	SP16.000Dirt	SP22.000Dirt
Pompalamasivisinin izinverilen sıc.	°C 5...35 5...35
Pompalanmasina izin veri- len sivilarin partikül yüzüncü(maks.)	mm 20 30
Minimum svi seviyesi (manuel mod)	mm 60 50
Kalan svi seviyesi mm 25 35
Ağ thereof (aksesuarlar hariç)	kg 4,9	6,5

Teknik değişiklik hakkı saklıdır.

Pompalama miktarının optimizasyonu

Aşağıdaki durumlarda pompalama miktarı daha büyük olur:

• Pompalama yüksekliği ne kadar düşükse. Kullanılan hortumun çapı ne kadar büyükse. Kullanılan hortum ne kadar kısaysa.
• Bağlı aksesuarlar ne kadar az basınç kaybına yol açarsa.

AB Uygunluk Beyanı

İşbu belgeyle, aşağıda adı geçen makinenin mevcut tasarımı, yapı tarzı ve tarafımızdan piyasaya sürülen modeliyle AB direktifinin ilgili temel güvenlik ve sağlık yükümlülüklerine uygun olduğunu beyan ederiz. Bizim onayımız olmadan makinede yapılan bir değişiklik durumunda, bu açıklama geçerliliğini kaybeder.

Ürün: Pompa

Tip: 1.645-xxx

İlgili AB direktifleri

2014/35/AB

2014/30/AB

2011/65/AT

2009/125/EG

Uygulanan yönetmelik(ler)

AB2019/1781

Uygulanan uyumlaştırılmış normlar

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1:2017 + A11:2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000:2018

Aşağıda imzası olan, yönetim kurulu adına ve yönetim yetkisine sahip olarak hareket eder.

Dokümantasyon yetkilisi:

S. Reiser

Alfred Karcher SE & Co. KG

Alfred-Karcher-Str. 28 - 40

71364 Winnenden (Almanya)

Tel.: [phone]
