KULLANIM KILAVUZU KM 120250 R LPG Classic Kärcher

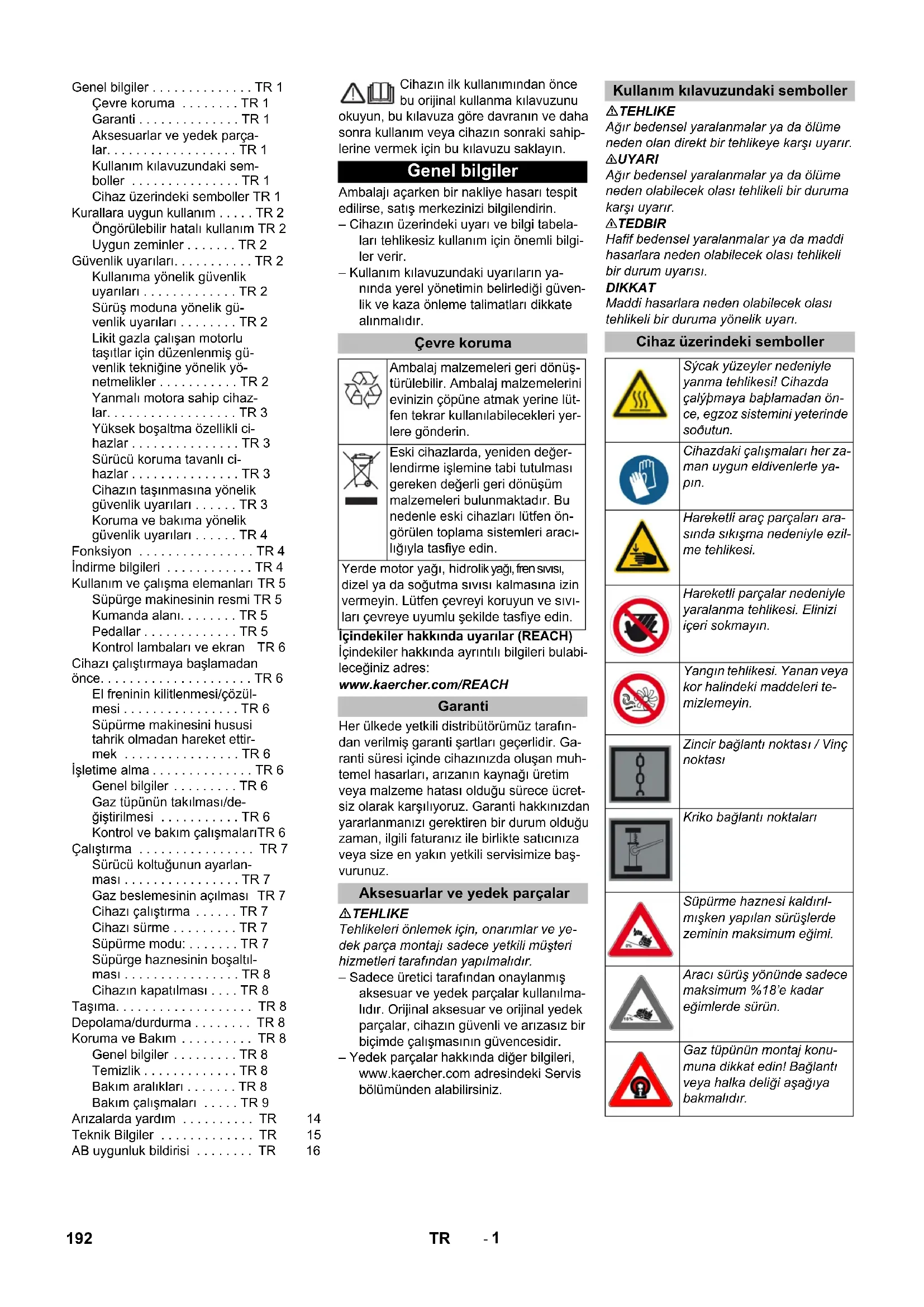

2000/14/EΚ: Παράρτημα V στάθμη ηχητικής πίεσης dB(A) Μετρημένη: 102 Εγγυημένη: 104 Chairman of the Board of Management Director Regulatory Affairs & Certification 191EL- 1 Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahip- lerine vermek için bu kılavuzu saklayın. Ambalajı açarken bir nakliye hasarı tespit edilirse, satış merkezinizi bilgilendirin. – Cihazın üzerindeki uyarı ve bilgi tabela- ları tehlikesiz kullanım için önemli bilgi- ler verir. – Kullanım kılavuzundaki uyarıların ya- nında yerel yönetimin belirlediği güven- lik ve kaza önleme talimatları dikkate alınmalıdır. İçindekiler hakkında uyarılar (REACH) İçindekiler hakkında ayrıntılı bilgileri bulabi- leceğiniz adres: www.kaercher.com/REACH Her ülkede yetkili distribütörümüz tarafın- dan verilmiş garanti şartları geçerlidir. Ga- ranti süresi içinde cihazınızda oluşan muh- temel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücret- siz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize baş- vurunuz. TEHLIKE Tehlikeleri önlemek için, onarımlar ve ye- dek parça montajı sadece yetkili müşteri hizmetleri tarafından yapılmalıdır. – Sadece üretici tarafından onaylanmış aksesuar ve yedek parçalar kullanılma- lıdır. Orijinal aksesuar ve orijinal yedek parçalar, cihazın güvenli ve arızasız bir biçimde çalışmasının güvencesidir. – Yedek parçalar hakkında diğer bilgileri, www.kaercher.com adresindeki Servis bölümünden alabilirsiniz. TEHLIKE Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye karşı uyarır. 몇 UYARI Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma karşı uyarır. 몇 TEDBIR Hafif bedensel yaralanmalar ya da maddi hasarlara neden olabilecek olası tehlikeli bir durum uyarısı. DIKKAT Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı. Genel bilgiler . . . . . . . . . . . . . . TR 1 Çevre koruma . . . . . . . . TR 1 Garanti . . . . . . . . . . . . . . TR 1 Aksesuarlar ve yedek parça- lar. . . . . . . . . . . . . . . . . . TR 1 Kullanım kılavuzundaki sem- boller . . . . . . . . . . . . . . . TR 1 Cihaz üzerindeki semboller TR 1 Kurallara uygun kullanım . . . . . TR 2 Öngörülebilir hatalı kullanım TR 2 Uygun zeminler . . . . . . . TR 2 Güvenlik uyarıları. . . . . . . . . . . TR 2 Kullanıma yönelik güvenlik uyarıları . . . . . . . . . . . . . TR 2 Sürüş moduna yönelik gü- venlik uyarıları . . . . . . . . TR 2 Likit gazla çalışan motorlu taşıtlar için düzenlenmiş gü- venlik tekniğine yönelik yö- netmelikler . . . . . . . . . . . TR 2 Yanmalı motora sahip cihaz- lar. . . . . . . . . . . . . . . . . . TR 3 Yüksek boşaltma özellikli ci- hazlar . . . . . . . . . . . . . . . TR 3 Sürücü koruma tavanlı ci- hazlar . . . . . . . . . . . . . . . TR 3 Cihazın taşınmasına yönelik güvenlik uyarıları . . . . . . TR 3 Koruma ve bakıma yönelik güvenlik uyarıları . . . . . . TR 4 Fonksiyon . . . . . . . . . . . . . . . . TR 4 İndirme bilgileri . . . . . . . . . . . . TR 4 Kullanım ve çalışma elemanları TR 5 Süpürge makinesinin resmi TR 5 Kumanda alanı. . . . . . . . TR 5 Pedallar . . . . . . . . . . . . . TR 5 Kontrol lambaları ve ekran TR 6 Cihazı çalıştırmaya başlamadan önce. . . . . . . . . . . . . . . . . . . . . TR 6 El freninin kilitlenmesi/çözül- mesi . . . . . . . . . . . . . . . . TR 6 Süpürme makinesini hususi tahrik olmadan hareket ettir- mek . . . . . . . . . . . . . . . . TR 6 İşletime alma . . . . . . . . . . . . . . TR 6 Genel bilgiler . . . . . . . . . TR 6 Gaz tüpünün takılması/de- ğiştirilmesi . . . . . . . . . . . TR 6 Kontrol ve bakım çalışmalarıTR 6 Çalıştırma . . . . . . . . . . . . . . . . TR 7 Sürücü koltuğunun ayarlan- ması . . . . . . . . . . . . . . . . TR 7 Gaz beslemesinin açılması TR 7 Cihazı çalıştırma . . . . . . TR 7 Cihazı sürme . . . . . . . . . TR 7 Süpürme modu: . . . . . . . TR 7 Süpürge haznesinin boşaltıl- ması . . . . . . . . . . . . . . . . TR 8 Cihazın kapatılması . . . . TR 8 Taşıma. . . . . . . . . . . . . . . . . . . TR 8 Depolama/durdurma . . . . . . . . TR 8 Koruma ve Bakım . . . . . . . . . . TR 8 Genel bilgiler . . . . . . . . . TR 8 Temizlik . . . . . . . . . . . . . TR 8 Bakım aralıkları . . . . . . . TR 8 Bakım çalışmaları . . . . . TR 9 Arızalarda yardım . . . . . . . . . . TR 14 Teknik Bilgiler . . . . . . . . . . . . . TR 15 AB uygunluk bildirisi . . . . . . . . TR 16 Genel bilgiler Çevre koruma Ambalaj malzemeleri geri dönüş- türülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lüt- fen tekrar kullanılabilecekleri yer- lere gönderin. Eski cihazlarda, yeniden değer- lendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Bu nedenle eski cihazları lütfen ön- görülen toplama sistemleri aracı- lığıyla tasfiye edin. Yerde motor yağı, hidrolik yağı, fren sıvısı, dizel ya da soğutma sıvısı kalmasına izin vermeyin. Lütfen çevreyi koruyun ve sıvı- ları çevreye uyumlu şekilde tasfiye edin. Garanti Aksesuarlar ve yedek parçalar Kullanım kılavuzundaki semboller Cihaz üzerindeki semboller Sýcak yüzeyler nedeniyle yanma tehlikesi! Cihazda çalýþmaya baþlamadan ön- ce, egzoz sistemini yeterinde soðutun. Cihazdaki çalışmaları her za- man uygun eldivenlerle ya- pın. Hareketli araç parçaları ara- sında sıkışma nedeniyle ezil- me tehlikesi. Hareketli parçalar nedeniyle yaralanma tehlikesi. Elinizi içeri sokmayın. Yangın tehlikesi. Yanan veya kor halindeki maddeleri te- mizlemeyin. Zincir bağlantı noktası / Vinç noktası Kriko bağlantı noktaları Süpürme haznesi kaldırıl- mışken yapılan sürüşlerde zeminin maksimum eğimi. Aracı sürüş yönünde sadece maksimum %18’e kadar eğimlerde sürün. Gaz tüpünün montaj konu- muna dikkat edin! Bağlantı veya halka deliği aşağıya bakmalıdır. 192 TR- 2 Bu süpürme makinesini sadece bu kulla- nım kılavuzundaki bilgilere uygun olarak kullanın. – Bu süpürme makinesi, dış alanlarda kir- lenmiş yüzeyleri temizlemek için belir- lenmiştir. – Cihaz, açık trafikte kullanım için uygun değildir. – Bunun dışındaki her türlü kullanım, amacına uygun olmayan kullanım ola- rak geçerlidir. Bu nedenle ortaya çıkan hasarlar için üretici hiçbir sorumluluk üstlenmez; bu konudaki riski tek başına kullanıcı üstlenir. – (Gazlı motor) Cihazın çalıştırılmasına ancak yeterli havalandırmaya sahip kapalı alanlarda izin verilir. – Gaz tüplerinin ve cihazın sadece zemin üstünde depolanmasına izin verilir. – Cihaz üzerinde değişiklikler yapılma- malıdır. – Cihaz, sadece kullanım kılavuzunda açıklanan zeminler için uygundur. – Sadece işletmeci veya yetkilisi tarafın- dan, makine kullanımı için onaylanmış yüzeyler temizlenmelidir. – Genel olarak şu geçerlidir: Kolay tutu- şabilen maddeleri cihazdan uzak tutun (Patlama/yanma tehlikesi). – Asla patlayıcı sıvılar, yanıcı gazlar ve de inceltilmiş asit ve çözücü süpürmeyi- niz/madde temizlemeyiniz! Buna, emi- len havayal girdaba tutulduğu zaman patlayıcı buharlar oluşturabilen benzin, tiner veya motorin de dahil edilir, ayrıca aseton, inceltilmiş asit ve çözücü mad- de de sayılabilir, çünkü bunlar cihazda kullanılmakta olan malzemelere bula- şabilir. – Reaktif metal tozlarını (örn. alüminyum, magnezyum, çinko), kesinlikle süpür- meyin/emdirmeyin, bu tozlar güçlü al- kali ya da asitli temizlik maddeleri ile bağlantılı olarak patlayıcı gazlar oluştu- rur. – Cihaz, sağlığa zararlı maddelerin süpü- rülmesi için uygun değildir. – Yanan veya kor halindeki maddeleri sü- pürmeyiniz/temizlemeyiniz. – Tehlike bölgesinde bulunmak yasaktır. Patlama tehlikesi olan odalarda cihazın çalıştırılması yasaktır. – Refakatçi kişilerin araca alınmasına izin verilmemektedir. – Bu cihazla nesnelerin itilmesi/çekilmesi veya taşınmasına izin verilmez. – Asfalt – Sanayi zeminleri – Çimentolu döşeme – Beton – Kaldırım taşları (Yalnızca Finlandiya'da geçerli olmak üzere) Cihaz, PVC hortum hattıyla do- natılmışsa düşük ortam sıcaklıklarında (0°C altında) kullanılmamalıdır. Cihazı- nıza dair sorularınız varsa lütfen Kircher ile iletişime geçin. Cihaz, çalışma düzenekleriyle birlikte kullanılmadan önce düzgün durum ve çalışma güvenliği kontrollerinden geçi- rilmelidir. Eğer hasar veya eksik var ise kullanılmamalıdır. Tehlikeli alanlarda (örneğin benzin is- tasyonu) cihazın kullanılması durumun- da gerekli emniyet tedbirlerinin dikkate alınması gerekir. Patlama tehlikesi olan odalarda cihazın çalı ştırılması yasaktır. TEHLIKE Yaralanma tehlikesi! Aşağı düşen nesnelerin kullanıcı perso- nele çarpma ihtimali olan bölgelerde, aşağı düşen nesnelere karşı koruyucu tavan olmadan cihazı çalıştırmayın. Kullanıcı personel cihazı talimatlara uy- gun olarak kullanmalı dır. Personel, ye- rel kuralları dikkate almalı ve çalışma sırasında özellikle çocuklar olmak üze- re 3. şahıslara dikkat etmelidir. Prensip olarak motorlu taşıtlar için ge- çerli koruyucu önlemler, kurallar ve dü- zenlemelere uyulmalı dır. Çalışmaya başlamadan önce, kullanım personeli tüm koruma tertibatlarının düzgün şekilde takılmış olduğundan ve çalıştığından emin olmalıdır. Cihazın kullanım personeli, diğer insan- larla veya mallarıyla oluşan kazalardan sorumludur. Kullanım personelinin sıkı oturan giysiler giymesine dikkat edin. Sağlam ayakkabı- lar giyin ve gevşek giysilerden kaçın ın. Harekete geçmeden önce yakındaki bölgeyi kontrol edin (örn. çocuklar). Gö- rüşün yeterli olmasına dikkat edin! Cihaz, motor çalışırken kesinlikle göze- timsiz durumda bırakılmamalıdır. Kulla- nıcı personel, ancak motor durduktan, cihaz denetimsiz hareketlere karşı em- niyete alındıktan ve anahtar çekildikten sonra cihazı terk etmelidir. Cihazın yetkisiz bir şekilde kullanılma- sını önlemek için, anahtar çekilmelidir. Cihaz, sadece kullanım konusunda eği- tim almış ya da kullanım konusundaki yeteneklerini ispatlamış ve kullanım için açık bir şekilde görevlendirilmiş kişiler tarafından kullanılmalıdır. Bu cihaz, gerekli fiziksel, duyusal ya da ruhsal yeteneklere sahip kişiler (çocuk- lar dahil) ya da deneyim ve/veya bilgi ol- maması durumunda güvenlikten so- rumlu bir kişinin gözetimi altındaki veya cihazın nasıl kullanılması gerektiği ko- nusunda talimatlar almış kişiler tarafın- dan kullanım için üretilmiştir. Cihazla oynamamalarını sağlamak için çocuklar gözetim altında tutulmalıdır. TEDBIR Hasar tehlikesi! Süpürme silindirine dola- nabilecekleri için bantlar, ipler veya telleri süpürmeyin. TEHLIKE Yaralanma tehlikesi! Sürüşten önce zemi- nin taşıma kapasitesini kontrol edin. TEHLIKE Kaza tehlikesi, yaralanma tehlikesi! Sürüş hızı ilgili koşullara adapte edilme- lidir. Çok büyük eğimlerde devrilme tehlikesi. Aracı sürüş yönünde sadece maksi- mum %18’e kadar eğimlerde sürün. Stabil olmayan zeminlerde devrilme tehlikesi. Cihazı sadece sabitlenmiş zeminlerde hareket ettirin. Çok büyük yan eğimde devrilme tehlikesi. Aracı sadece sürüş yönünün enine doğ ru maksimum %10’a kadar eğimler- de sürün. Mesleki kooperatifler birliği e. V. (HVBG). Likit gazlar (yakıt gazları), butan ve propan ya da butan/propan karışımlarıdır. BU gaz- lar, özel tüplerde teslim edilir. Bu gazların çalışma sıcaklığı, dış sıcaklığa bağlıdır. TEHLIKE Patlama tehlikesi! Likit gazı kesinlikle benzin gibi kullanmayın. Benzin yavaş buharlaşır, likit gaz hemen gaz şeklini alır. Likit gazda odaya gaz dol- ma ve alev alma tehlikesi benzinden çok daha yüksektir. TEDBIR Sadece DIN 51622 kalitesine uygun olan itici gazla doldurulmuş sıvı gaz şişelerini kullanın. Ev tipi gaz ve kamp gazı kullanılması pren- sip olarak yasaktır. Sıvı gaz karışımları, farklı gaz motorlarında çeşitlilik gösterebilir. Onaylanan sıvı gaz karışımları, teknik verilerde bulunabilir. – Likit gazla çalışan herkes, çalışmanın tehlikesiz bir şekilde gerçekleşmesi için gerekli olan likit gaz özellikleri hakkında bilgiye sahip olduğunu ispatlamakla yü- kümlüdür. Mevcut basılı kurallar, sürekli olarak süpürme makinesinde bulunma- lıdır. – Yakıt gazı sistemlerine, en az yılda bir kez olmak üzere düzenli zaman dilimle- rinde bir uzman tarafından çalışır du- rumda olma ve sızdırmazlık kontrolü yapılmalıdır (BGG 936'ya göre). – Kontrol, yazılı olarak belgelenmelidir. Kontrol esasları, § 33 ve § 37 UVV'dir "Likit gazın kullanılması" (BGV D34). – Genel kurallar olarak, motorları sıvı gazlarla çalıştırılan araçların kontrol edilmesine yönelik trafik bakanlığının yönetmelikleri geçerlidir. Kurallara uygun kullanım Öngörülebilir hatalı kullanım Uygun zeminler Güvenlik uyarıları Kullanıma yönelik güvenlik uyarıları Sürüş moduna yönelik güvenlik uyarıları Likit gazla çalışan motorlu taşıtlar için düzenlenmiş güvenlik tekniğine yönelik yönetmelikler İşletme yönetimi ve işi alanın yükümlükleri Uzmanlar tarafından bakım 193TR- 3 – Gaz, her zaman sadece bir tüpten alın- malıdır. Gazın aynı anda birden çok tüpten alınması, likit gazın bir tüpten di- ğerine geçmesine neden olabilir. Bunun sonucunda, aşırı dolu olan tüp, tüp val- fının daha sonra kapatılmasından son- ra (bu yönetmeliklere ait B. 1) izin veril- meyen bir basınç artışına maruz kalır. – Tam dolu gaz tüpünü monte ederken montaj konumuna dikkat edilmelidir, “Gaz tüpü montajı” bölümünde daha fazla bilgi bulabilirsiniz. Gaz tüpü itinalı bir şekilde değiştirilmelidir. Takma ve sökme işlemleri sırasında, tüp valfının gaz çıkış ağzı, bir anahtar kullanıla- rak sıkılmış kilit somunu ile izole edilmiş ol- malıdır. – Sızdıran gaz tüplerinin kullanılmasına devam edilmemelidir. Bu tüpler, güven- lik önlemlerine uyularak açık havada tahliye edilerek boşaltılmalı ve sızdıran tüp olarak işaretlenmelidir. Hasarlı gaz tüplerinin teslim edilmesi ya da alınması sırasında, tedarikçi ya da tedarikçinin temsilcisine (depo görevlisi ya da eşde- ğer yetkili) mevcut hasar hemen yazılı bir mesajla bildirilmelidir. – Gaz tüpü bağlanmadan önce, gaz tüpü- nün bağlantı ağzının kurallara uygun du- rumda olup olmadığı kontrol edilmelidir. – Tüpün bağlanmasından sonra, köpük oluşturucu malzemeyle tüpe sızdırmaz- lık kontrolü yapılmalıdır. – Valflar yavaşça açılmalıdır. Açma ve kapama işlemi, vurucu aletler yardımıy- la gerçekleşmemelidir. – Likit gaz yangınlarını sadece güvenli bir mesafeden ve kendinizi gizleyerek sön- dürün. - Sadece karbonik asitli kuru söndürü- cüler veya karbonik asit gazlı söndürü- cüler kullanın. - Gaz deposunu soğutmak için bol mik- tarda su kullanın. – Başta sızdırmazlık olmak üzere, tüm li- kit gaz sisteminin sürekli olarak çalışma güvenliği sağlanmış durumda olup ol- madığı denetlenmelidir. Gaz sistemi sızdırırken aracın kullanılmasına izin verilmemektedir. – Boru ya da hortum bağlantısının gevşe- tilmesinden önce tüp valfı kapatılmalı- dır. Tüpteki bağlantı somununu yavaş ve sadece çok az miktarda gevşetin; aksi takdirde, hatta bulunan ve basınç altındaki gaz aniden dışarı çıkabilir. – Gazın büyük bir depodan doldurulması durumunda, geçerli talimatlar ilgili likit gaz toptancısından öğrenilmelidir. Tehlike Yaralanma tehlikesi! – Likit gaz, sıvı durumda deride donma yaraları oluşturur. – Söktükten sonra, kilit somunu tüpün bağ- lantı dişine sabit olarak vidalanmalıdır. – Sızdırmazlık denemesi için, sabunlu su, nekal çözeltisi ya da diğer köpük olu şturu- cu maddeleri kullanın. Likit gaz sisteminin açık ateşle aydınlatılması yasaktır. – Münferit sistem parçaları değiştirilirken, üretici fabrikanın montaj talimatlarına uyulmalıdır. Bu sırada, tüp ve ana kes- me valfları kapatılmalıdır. – Likit gazla çalışan motorlu taşıtlardaki elektrik sisteminin durumu sürekli ola- rak denetlenmelidir. Kıvılcımlar, gaz ile- ten sistem parçalarındaki sızdırmalarda patlamalara neden olabilir. – Likit gazla çalışan bir motorlu taşıtın uzun süre hareketsiz kalmasından son- ra, ayar bölümü, araç ya da aracın elek- trik sistemi işletime alınmadan önce iyi- ce havalandırılmalıdır. – Gaz tüpleri ya da likit gaz sistemiyle bağlantılı kazalar, hemen mesleki birlik- ler ve yetkili resmi denetim kurumuna bildirilmelidir. Hasarlı parçalar, incele- me tamamlanana kadar saklanmalıdır. – Yakıt gazı ya da likit gaz tüpleri, TRF 1996 sayılı talimatlara (Likit gaz teknik kuralları, Bkz. BGV D34, ek 4'e ait DA) göre depolanmalıdır. – Gaz tüpleri dik konumda saklanmalıdır. Depoların kurulum yerinde ve onarım sırasında açık ateş kullanılması ve si- gara içilmesi yasaktır. Açık havaya yer- leştirilmiş tüpler, müdahalelere karşı emniyete alınmış olmalıdır. Bış tüpler, esas olarak kapalı olmalıdır. – Tüp ve ana kesme valfları, motorlu taşı- tın ayarlanmasından hemen sonra ka- patılmalıdır. – Likit gazla çalışan motorlu taşıt ayar bö- lümlerinin konumu ve özellikleri için, ga- raj düzenlemesi ve ilgili eyalet inşaat düzenlemesinin kuralları geçerlidir. – Gaz tüpleri, özel, ayar bölümlerinden ayrılmış bölümlerde saklanmalıdır (Bkz. BVD D34, ek 2'ye ait DA). – Bölümlerde kullanılan elektrikli el lam- baları, kapalı, izole edilmiş üst başlıklar ve güçlü bir toz korumasıyla donatılmış olmalıdır. – Düzeltme atölyelerindeki çalışmalar sı- rasında, tüp ve ana kesme valfları ka- patılmalı ve yakıt gazı tüpleri ısı etkisine karşı korunmalıdır. – Çalışma molaları ve çalışmanın ta- mamlanmasından önce, başta tüp valf- ları olmak üzere tüm valfların kapalı olup olmadığı yetkili bir kişi tarafından kontrol edilmelidir. Özellikle kaynakla- ma ve kesme çalışmaları olmak üzere ateş kullanılan çalışmalar, yakıt gazı tüplerinin yakınında yapılmamalıdır. Boş olsalar dahi yakıt gazı tipleri, atöl- yelerde saklanmamalıdır. – Ayar ve depolama bölümleri ve düzelt- me atölyeleri iyice havalandırılmış ol- malıdır. Bu sırada, likit gazların hava- dan daha ağır olduğuna dikkat edilmeli- dir. Likit gazlar, zemin, çalışma kanalla- rı ve zeminden aşağıdaki diğer bölümlerde toplanır ve burada patlayıcı gaz-hava karışımları oluşturabilir. Cihazı, 1200 m yükseklik üzerinde kul- lanmayın. TEHLIKE Zehirlenme tehlikesi! (Gazlı motor) Cihazın çalıştırılmasına ancak yeterli havalandırmaya sahip kapalı alanlarda izin verilir. Egzoz gazları zehirlidir ve sağlığa zarar verir, bu gazlar solunum yoluyla al ınma- malıdır. TEHLIKE Yaralanma tehlikesi! Yanmalı motorun egzoz gazı deliği ka- patılmamalıdır. Motorun, durdurulduktan sonra yakla- şık 3 saniye ek çalışmaya ihtiyacı var- dır. Bu zaman aralığında mutlaka çalış- ma bölgesinden uzak durun. TEHLIKE Yanma tehlikesi! Sıcak yanmalı motora dokunmayın. Kaplamaları çıkartmadan önce aracı soğumaya bırakın. Egzoz gazı deliğine doğru eğilmeyin ya da deliği tutmayın. TEHLIKE Yaralanma tehlikesi! Yüksek boşaltma kısmında çalışırken süpürge haznesini tamamen kald ırın ve emniyete alın. Emniyete alma işlemini sadece tehlike bölgesinin dışında yapın. NOT Sürücü koruma tavanı (opsiyonel), düşen büyük parçalara karşı koruma sağlar. Fakat bu bileşenler takla atma emniyeti sağla- maz! Her gün koruyucu tavanda hasar olup olmadığını kontrol edin. Koruyucu tavan veya diğer bileşenlerin- den birisi hasarlıysa tüm koruyucu tava- nın değiştirilmesi gerekir. Koruyucu tavan üzerinde değişiklik ya- pılması veya Kärcher tarafından onay- lanmamış bileşenler, yapı parçaları veya yapı gruplarının kullanılması ya- saktır ve duruma göre koruyucu tavanın

şlevini kısıtlayabilir. Römorklar veya araçlar üzerinde taşı- ma sırasında cihazın boş ağırlığını (ta- şıma ağırlığı) dikkate alın. Cihazı taşımak için akü kutup başlarını ayırın ve cihazı güvenli şekilde sabitle- yin. İşletime alma/Kullanım Ayar ve depolama bölümleri ve düzeltme atölyelerinde Yanmalı motora sahip cihazlar Yüksek boşaltma özellikli cihazlar Sürücü koruma tavanlı cihazlar Cihazın taşınmasına yönelik güvenlik uyarıları 194 TR- 4 Cihazın temizlenmesi ve bakımı, parça- ların değiştirilmesi ya da başka bir fonk- siyona geçişten önce, cihaz kapatılmalı ve anahtar çekilmelidir. Elektrik sistemindeki çalışmalar sırasın- da akü kutup başları sökülmelidir. Bunun için önce eksi kutbu ardından artı kutbu sökün. Pil bağlantı işlemi ters sırada gerçekleş- tirilir. Önce artı kutbu ardından eksi kut- bu bağlayın. Cihazı, hortumu veya tazyikli suyla te- mizlenmemelidir (kısa devre veya baş- ka hasar tehlikesi). Onarımlar, sadece yetkili müşteri hiz- metleri merkezleri ya da geçerli tüm gü- venlik kuralları hakkında bilgi sahibi olan bu bölgeye ait teknisyenler tarafın- dan yapılmalıdır. Ticari amaçla kullanı lan yeri değiştiril- miş cihazlara yönelik geçerli yerel gü- venlik kontrolüne dikkat edin. Cihazdaki çalışmaları her zaman uygun eldivenlerle yapın. Süpürme makinesi, süpürme kanadı pren- sibine göre çalışır. – Döner süpürme silindiri kiri doğrudan süpürme haznesine aktarır. – Yan fırça, süpürme yüzeyinin kenarları- nı ve köşelerini temizler ve kiri döner si- lindirin şeridine gönderir. – İnce toz, bir toz filtresi üzerinden süpür- me fanından geçirilerek emilir. TEHLIKE Yaralanma ve hasar tehlikesi! Yükleme sırasında cihazın ağırlığına dikkat edin! Forklift kullanmayın, cihaz bu sırada za- rar görebilir. Cihazı yüklerken uygun bir rampa veya bir vinç kullanılmalıdır! Bir rampa kullanırken dikkat edin: Zemine olan mesafe 70 mm. Cihaz bir palet üzerinde teslim edilirse, birlikte verilen kerestelerle bir indirme rampası hazırlanmalıdır. Bu konudaki kılavuzu 2. sayfada bulabi- lirsiniz (zarfın iç sayfası). Önemli uyarı: Her kereste 2 cıvatayla vidalanmalıdır. Koruma ve bakıma yönelik güvenlik uyarıları Fonksiyon İndirme bilgileri Boş ağırlık (taşıma ağırlığı) 851 kg*

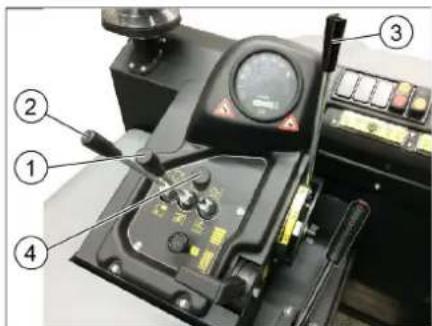

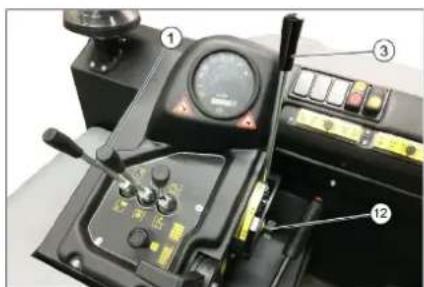

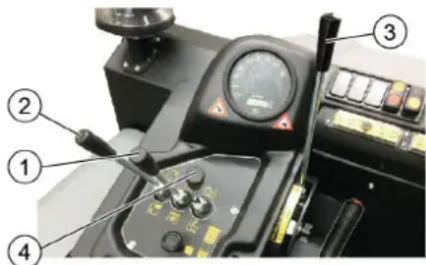

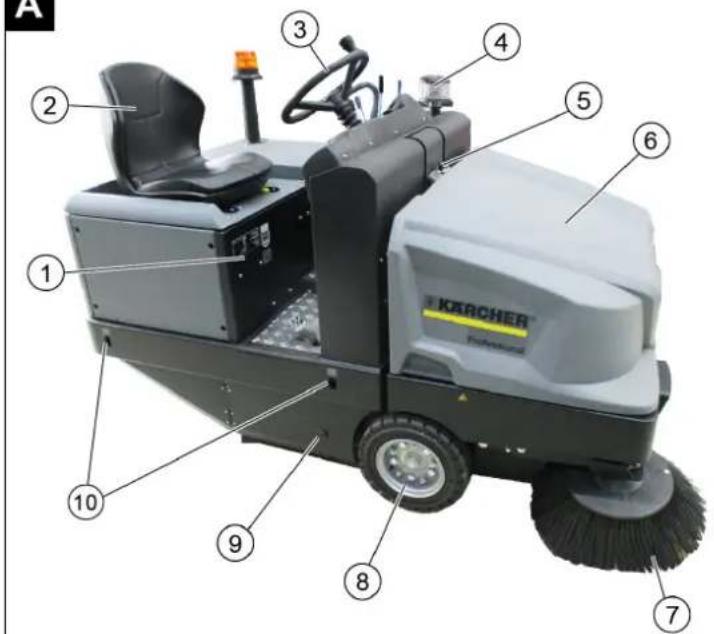

• Montaj setleri takılmışsa ağırlık buna uy- gun olarak daha yüksek olur. 195TR- 5 Şekil 1Tip levhası 2 Koltuk (koltuk kontak şalterli) 3 Direksiyon simidi 4 Santrifüj kuvvetli ayırıcı 5 Cihaz kapağının kilidi 6 Cihaz kapağı 7 Yan fırça, sağ 8 Ön tekerlek 9 Süpürme merdanesine erişim 10 Sabit bağlama noktası 11 Tepe lambası 12 Sağ cihaz kapağı 13 Kapak, sağ 14 Gaz tüpü 15 Emniyet çubuğu 16 Arka kaplama 17 Arka tekerlek 18 Kapak, sol 19 Sol kapak (motor kaputu) Şekil 1 Süpürge silindiri ve yan süpürgeler kolu Kol ileri: Süpürge silindiri içeri ve yan süpürgeler indirilir ve içeri. Kol geriye: Süpürge silindiri içeri 2 Kumanda kolu Süpürme haznesi Süpürge haznesinin kaldırılması/indiril- mesi 3 Süpürge silindiri kolu Süpürge silindiri kolunu kaldırma ve in- dirme 4 Kumanda kolu Hazne kapağı Hazne kapağını açma / kapatma 5 Kontrol lambaları ve ekran 6 Fan ve filtre temizleme şalteri Orta konum: Filtre temizliği ve fan kapalı Ön konum: Vantilatör açık Arka konum: Filtre temizliği açık ve van- tilatör kapalı 7 Korna şalteri 8 Sigortalar 9 Kontak kilidi Konum 0: Motorun kapatılması Konum 1: Kontak açık Konum 2: Motorun çalıştırılması 10 Gaz kolu Motor devir ayarı 11 Park freni 12 Süpürge silindiri aşınma ayarı / süpür- me seviyesi ayarı 13 Takoz Şekil 1 Fren pedalı 2 Gaz pedalı "ileri" 3 Gaz pedalı "geri" Kullanım ve çalışma elemanları Süpürge makinesinin resmi Kumanda alanı Pedallar 196 TR- 6 Şekil 1 Çalışma saati sayacı 2 Şarj uyarı lambası 3 Yağ basıncı uyarı lambası 4 Soğutma suyu sıcaklığı uyarı lambası 5 Motor emme havası 6 Park frenine basıldı uyarı lambası 7 İleri sürüş yönü 8 Geri sürüş yönü 9 Park ışığı/kısa far kontrol lambası (Op- siyon) 10 Yakıt rezervi uyarı lambası - Rezervde yanıp söner - Gaz tüpü boşken yanar El frenini çözün, bu sırada fren pedalına basın. El frenini kilitleyin, bu sırada fren peda- lına basın. Not Bu yöntemin, cihaz paletten ittirildiğinde, yani cihaz çekildiğinde veya kendi tahriki olmadan bir nakliye aracına çekilmesi ge- rektiğinde gerçekleştirilmesi gerekir. DIKKAT Süpürme makinesini hususi tahrik olmadan uzun mesafeler boyunca ve 10 km/saatten daha hızlı hareket ettirmeyin. 1Cıvata 2 Anahtar Cıvatayı sökün. Anahtarı çıkarın. 1 Hidrolik pompa 2 Anahtar 3 Somun Cihaz hareket ettirilene kadar somunu anahtarla gevşetin (kavramayı açma). ÖNEMLİ: Hareket ettirdikten sonra so- munu yeniden kapatın (kavramayı ka- patma = sürüş konumu). Cihazı kullanmaya başlamadan önce, motor üreticisinin kullanım kılavuzunu okuyun ve özellikle güvenlik uyarılarına dikkat edin. Süpürme makinesini düz bir yüzeye bı- rakın. Kontak anahtarını çıkartın. Park frenini kilitleyin. TEHLIKE Yaralanma tehlikesi! Likit gazla çalışan motorlu taşıtlar için düzenlenmiş güvenlik tekniğine yönelik yönetmeliklere uyun. Gaz tüpündeki donma ve köpüklü-sarı tortular bir sızdırmaya işaret eder. Tüp değişimi, sadece eğitim almış kiş

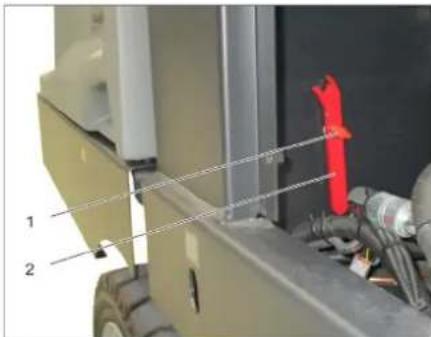

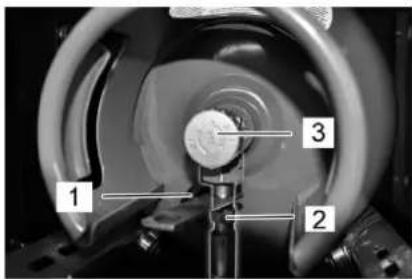

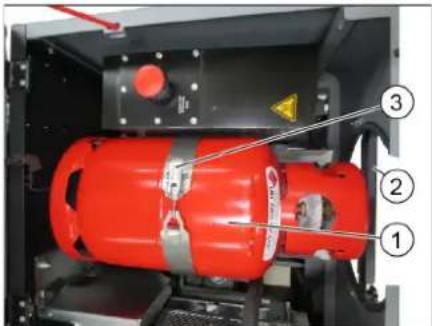

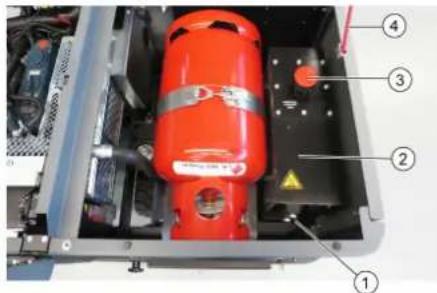

ler tarafından yapılmalıdır. Yakıt gazı tüpleri, garajlar ve yer altın- daki bölümlerde değiştirilmemelidir. Gaz tüpünü değiştirirken sigara içmeyin ve açık ışık kullanmayın. Tüp değişimi sırasında, likit gaz tüpü- nün kesme valfını kapatın ve koruyucu kepi hemen boş tüpün üzerine oturtun. 몇 UYARI Sadece tip kontrolü yapılmış 11 kg hacimli değiştirme tüpleri kullanılmalıdır. TEDBIR Ev tipi gaz ve kamp gazı kullanılması pren- sip olarak yasaktır. Propan ve bütandan oluşan sıvı gaz karı- şımları onaylanm ıştır. Propan oranı, en az %90 olmalıdır. DIKKAT Gaz tüpünün montaj konumuna dikkat edin! Bağlantı veya halka deliği aşağıya bakmalıdır. 1 Gaz tüpü 2 Emniyet çubuğu 3 Kollu kilit Emniyet çubuğundaki cıvatayı sökün ve çubuğu sallayın. Gaz tüpünü değiştirin. Koruyucu başlığı gaz tüpünün bağlantı valfından sökün. Demirli kilidi kapatın. DIKKAT Tüpün bağlanmasından sonra, köpük oluş- turucu malzemeyle tüpe sızdırmazlık kon- trolü yapılmalıdır. 1 Koruma başlığı 2 Üst somunlu gaz tüpü 3 Gaz alma valfı Gaz hortumunu gaz tüpünün bağlantı valfına vidalayın (anahtar genişliği 30 mm). Emniyet çubuğunu kapatın ve cıvatayla emniyete alın. Yakıt rezervi uyarı lambası çalışma sırasın- da sürekli yanarak gaz tüpünün boşaldığını gösterirse, aşağıdaki yöntemi izleyin: Saat yönünde döndürerek gaz alma valfını kapatın. Makineyi durdurun ve motor kapanana kadar rölantide çalıştırmaya devam edin. Uyarı: Bu sayede, tüm gaz hatlarının boşalması ve motorun çalıştırılmasını önleyen donma durumlarının oluşma- ması sağlanır. Gaz hortumunu sökün (anahtar genişli- ği 30 mm). Koruyucu başlığı gaz tüpünün bağlantı valfına vidalayın. Kollu kilidi açın. NOT Bağ lantı, bir sol diştir. 몇 Uyarı Gaz alma valfını (3), ancak çalıştırdıktan sonra (cihazın çalıştırılması bölümüne ba- kın) açın. Motor yağı seviyesini kontrol edin. Soğutma sıvısı genleşme kabındaki do- luluk seviyesini kontrol edin. Süpürme merdanesinde ve yan fırçada aşınma ve sarılmış bant kontrolü yapın. Tekerlekleri bant sarılması açısından kontrol edin. Santrifüj kuvvetli ayırıcıyı ve hava filtre- sini kontrol edin, ihtiyaç anında temizle- yin. Tüm kumanda elemanlarına ait fonksi- yonu kontrol edin. Cihaza hasar kontrolü yapın. Toz filtresini filtre temizleme tuşuyla te- mizleyin. Not: Açıklama için Bkz. Temizlik ve bakım bölümü. Kontrol lambaları ve ekran Cihazı çalıştırmaya başlamadan önce El freninin kilitlenmesi/çözülmesi Süpürme makinesini hususi tahrik olmadan hareket ettirmek İşletime alma Genel bilgiler Gaz tüpünün takılması/ değiştirilmesi Gaz tüpünün monte edilmesi Gaz tüpünün takılması Boş gaz tüpünün değiştirilmesi Kontrol ve bakım çalışmaları Çalışmaya başlamadan önce her gün 197TR- 7 1 Koltuk ayarlama kolu 2 Sürücü koltuğu Koltuk ayarlama kolunu dışarı doğru çekin. Koltuğu itin, kolu bırakın ve oturtun. Koltuğu ileri ve geri hareket ettirerek, bloke edilip edilmediğini kontrol edin. Saat yönünün tersine döndürerek gaz alma valfını açın. Not: Cihaz, bir koltuk kontak şalteriyle do- natılmıştır. Sürücü koltuğu terk edilirken ci- haz kapatılır. Sürücü koltuğuna oturun. Park frenini (11) kilitleyin. Motor devir sayısı ayarını (10) 1/3 öne doğru itin. Motoru çalıştırmak için fren pedalına basılmalıdır. Soğuk dış sıcaklıklarda: Hava kelebeği- ni (13) çekin. Ana şalteri sağa çevirin ve çekin. Cihaz çalıştırılırsa kontak anahtarını bı- rakın. Kontak anahtarını sağa çevirin ve ciha- zı çalıştırın. Not: Marş motorunu asla 10 saniyede uzun süre çalıştırmayın. Marş motorunu yeniden çalıştırmadan önce minimum 10 saniye bekleyin. 1 Fren pedalı 2 Gaz pedalı "ileri" 3 Gaz pedalı "geri" Motor devri ayarını tamamen öne itin (çalışma devri). Fren pedalına basın ve pedalı basılı tu- tun. Park frenini çözün. Gaz pedalına "ileri" yavaşça basın. TEHLIKE Yaralanma tehlikesi! Geri hareket sırasında üçüncü kişiler için hiçbir tehlike oluşmamalıdır, gere- kirse yönlendirme yardımı alın. Gaz pedalına "geri" yavaşça basın. Gaz pedalıyla sürüş hızı kademesiz olarak ayarlanabilir. Hidrolik sistemi zarar görebileceği için pedala sarsarak basmaktan kaçının. Rampa yokuşlarda güç düşüşü meyda- na gelirse sürüş pedalını hafifçe geri çe- kin. Sürüş pedalını bırakın, cihaz kendiliğin- den frenler ve durup kalır. Not: Fren etkisi, fren pedalına basılarak desteklenebilir. 70 mm’ye kadar sabit engellerin üstünden geçilmesi: Yavaş ve dikkatlice ileri doğru üstünden geçin. 70 mm’nin üstündeki sabit engellerin üstün- den geçilmesi: Engellerin üstünden sadece uygun bir rampayla geçilebilir. DIKKAT Paket bantları, teller veya benzeri cisimleri süpürmeyin, bunlar süpürge mekaniğinin zarar görmesine neden olur. Not: En uygun temizleme sonucunu elde etmek için, sürüş hızı ortama uyarlanmalı- dır. Not: Çalışma sırasında, toz filtresi düzenli aralıklarla temizlenmelidir. Uyarı: İnce toz bölgesindeki çalışmaların artması durumunda filtre daha sık temizlen- melidir. 1 Süpürge silindiri ve yan süpürgeler kolu 2 Kumanda kolu Süpürme haznesi 3 Süpürge silindiri kolu 4 Kumanda kolu Hazne kapağı Süpürge silindiri ve yan süpürgeler kolu Kol (1) ileriye: Süpürge silindiri içeri ve yan süpürgeler indirilir ve içeri. Kol (1) geriye: Süpürge silindiri içeri. Kumanda kolu Süpürme haznesi Süpürme haznesi kumanda kolu (2) öne doğru: Süpürme haznesi alçalır. Süpürme haznesi kumanda kolu (2) ge- riye doğru: Süpürme haznesi yükselir. Kumanda kolu Süpürme merdanesi Süpürge silindiri kolu (3) ileriye: Süpür- ge silindiri kalkar. Süpürge silindiri kolu (3) geriye: Süpür- ge silindiri iner. Kumanda kolu Hazne kapağı Hazne kapağı kumanda kolu (4) öne doğru: Süpürme haznesinin hazne ka- pağı açılır. Hazne kapağı kumanda kolu (4) geriye doğru: Süpürme haznesinin hazne ka- panır. Fanı çalıştırın. Yüzey temizliği sırasında: Süpürge silindiri ve yan süpürge kolu (1) geriye: Süpürge silindiri içeri. Süpürge silindiri kolu (3) geriye: Süpür- ge silindiri iner. Hazne kapağı kumanda kolu (4) öne doğru: Hazne kapağı açılır. Yan kenarların temizlenmesi sırasın- da: Süpürge silindiri ve yan süpürge kolu (1) ileriye: Süpürge silindiri içeri, yan sü- pürge içeri ve iner. Süpürge silindiri kolu (3) geriye: Süpür- ge silindiri iner. Çalıştırma Sürücü koltuğunun ayarlanması Gaz beslemesinin açılması Cihazı çalıştırma Motoru çalıştırın Cihazı sürme İleri sürme Geriye doğru sürüş Sürüş durumu Frenleme Engellerin üstünden geçilmesi Süpürme modu: Kumanda kolu Kuru zemini süpürme 198 TR- 8 Fan kapatın. Yüzey temizliği sırasında: Süpürge silindiri ve yan süpürge kolu (1) geriye: Süpürge silindiri içeri. Süpürge silindiri kolu (3) geriye: Süpür- ge silindiri iner. Hazne kapağı kumanda kolu (4) öne doğru: Hazne kapağı açılır. Yan kenarların temizlenmesi sırasın- da: Süpürge silindiri ve yan süpürge kolu (1) ileriye: Süpürge silindiri içeri, yan sü- pürge içeri ve iner. Süpürge silindiri kolu (3) geriye: Süpür- ge silindiri iner. TEHLIKE Yaralanma tehlikesi! Boşaltma işlemi sırasında, süpürge haznesinin hareketli alanında hiç kimse ve hayvan bulunmamalıdır. Devrilme tehlikesi! Cihazı, boşaltma işlemi sırasında düz bir zeminde bırakın. 몇 UYARI Ezilme tehlikesi! Asla boşaltma mekaniğinin çubukların- dan tutmayın. Kaldırılmış haznenin al- tında durmayın. DIKKAT Yaralanma ve hasar tehlikesi! Boşaltma işlemi sırasında dönen süpür- me merdanesi nedeniyle malzeme dı- şarı savrulabilir. Yeterli mesafe b ırakın. Süpürme silindirini ve yan süpürgeyi kollarla yukarı kaldırma: Kol 1 ortaya ve kol 3 ileriye. Hazne kapağını kapatın, bunun için ku- manda kolunu (4) geriye itin. Süpürme haznesini kaldırın, bunun için süpürme haznesi kumanda kolunu (2) geriye itin. Toplama haznesine doğru yavaşça yaklaşın. Park frenini kilitleyin. Hazne kapağını açın, bunun için hazne kapağı kumanda kolunu (4) öne doğru bastırın ve süpürme haznesini boşaltın. Hazne kapağını kapatın, bunun için son konuma yatana kadar hazne kapağı ku- manda kolunu (4) geriye doğru çekin. Park frenini çözün. Yavaşça toplama haznesinden uzakla- şın. Süpürme haznesini son konuma indirin, bunun için süpürme haznesi kumanda kolu (2) öne itin. Süpürme silindirini ve yan süpürgeyi kollarla yukarı kaldırma: Kol 1 ortaya ve kol 3 ileriye. Hazne kapağını kapatın, bunun için ku- manda kolunu (4) geriye itin. Motor devri ayarını tamamen arkaya çekin. Fren pedalına basın ve pedalı basılı tutun. Park frenini kilitleyin. Kontak anahtarını “0” konumuna çevirin ve anahtarı çıkartın. TEHLIKE Nakliye hasarları! Römorklar veya araçlar üzerinde taşı- ma sırasında cihazın boş ağırlığını (ta- şıma ağırlığı) dikkate alın. Araçlarda taşıma sı rasında, cihazı ge- çerli yönetmeliklere göre kaymaya ve devrilmeye karşı emniyete alın. Kontak anahtarını “0” konumuna çevirin ve anahtarı çıkartın. Saat yönünde döndürerek gaz alma valfını kapatın. Park frenini kilitleyin. Cihazı, sabit bağlama noktalarından (4x) gergi kemerleri, halatlar ve zincir- lerle emniyete alın. Cihazı tekerleklerden takozlar koyarak emniyet altına alın. TEHLIKE Yaralanma ve hasar tehlikesi! Depolama sırasında cihazın ağırlığına dikkat edin. Süpürme makinesini düz bir yere, don- ma olmayan bir ortama bırakın. Uygun örtülerle toza karşı koruyun. Süpürme silindiri ve yan fırçadaki kıllara zarar vermemek için yan fırçaları kaldı- rın. Hazne kapağını kapatın. Kontak anahtarını “0” konumuna çevirin ve anahtarı çıkartın. Saat yönünde döndürerek gaz alma valfını kapatın. Gaz hortumunu üst somunla birlikte sö- kün (anahtar genişliği 30 mm). Gaz tüpünü koruyucu başlıkla kapatın ve uygun bölümlerde dik konumda sak- layın (bu konuda bkz. "Güvenlik uyarıla- rı"). Park frenini kilitleyin. Süpürme makinesini kaymaya karşı emniyete alın. Süpürme makinesi uzun süre boyunca kul- lanılmazsa ek olarak aşağıdaki hususları dikkate alın: Motor yağını değiştirin. Don bekleniyorsa, soğutma suyunu bo- şaltın ve yeterli miktarda antifriz bulu- nup bulunmadığını kontrol edin. Süpürme makinesini içten ve dıştan te- mizleyin. Akü kutup başlarını çıkartın. Aküyü şarj edin ve yaklaşık 2 aylık ara- lıklarla şarj etmeye devam edin. DIKKAT Hasar görme tehlikesi! Toz filtreyi yıkamayın. Onar ımlar, sadece yetkili müşteri hiz- metleri merkezleri ya da geçerli tüm gü- venlik kuralları hakkında bilgi sahibi olan bu bölgeye ait teknisyenler tarafın- dan yapılmalıdır. Elektrik sistemindeki çalışmalar sırasın- da akü kutup başları sökülmelidir. Yeri değiştirilmiş, mesleki amaçlarla kullanılan cihazlar, VDE 0701'e göre güvenlik kontrolüne tâbidir. Süpürme makinesini düz bir yüzeye bı- rakın. Kontak anahtarını “0” konumuna çevirin ve anahtarı çıkartın. Park frenini kilitleyin. Gaz beslemesini kapatın. TEDBIR Hasar görme tehlikesi! Cihazı, hortumu veya tazyikli suyla te- mizlenmemelidir (kısa devre veya baş- ka hasar tehlikesi). TEHLIKE Yaralanma tehlikesi! Toz koruyucu maske ve koruyucu göz- lük takın. Cihazı bir bezle temizleyin. Cihaza tazyikli havayla üfleme yapın. Cihazı, hafif yıkama çözeltisine batırıl- mış nemli bir bezle temizleyin. Not: Agresif temizlik maddesi kullanmayın. Not: Çalışma saati sayacı, bakım aralığının zamanını gösterir. Not: Müşterinin talebi sonucundaki tüm servis ve bakım çalışmaları, yetkili bir uz- man tarafından uygulanmalıdır. İhtiyaç anında, her zaman bir Kärcher yetkili servi- sine başvurulabilir. Günlük bakım:

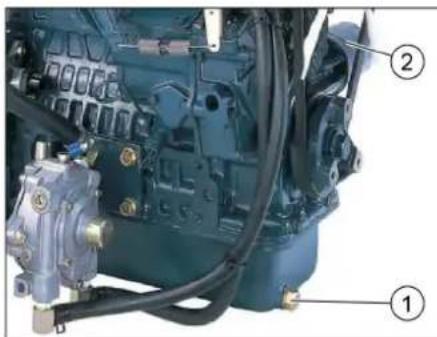

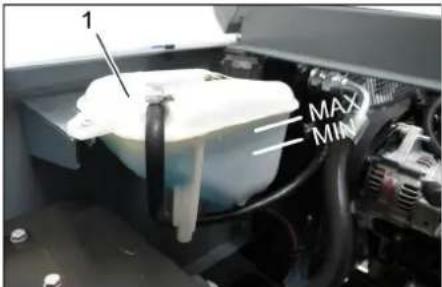

Motor yağı seviyesini kontrol edin. Soğutma sıvısı genleşme kabındaki do- luluk seviyesini kontrol edin. Süpürme merdanesinde ve yan fırçada aşınma ve sarılmış bant kontrolü yapın. Santrifüj kuvvetli ayırıcıyı ve hava filtre- sini kontrol edin, ihtiyaç anında temizle- yin. Tüm kumanda elemanlarına ait fonksi- yonu kontrol edin. Cihaza hasar kontrolü yapın. Nemli veya ıslak zeminleri temizlemek Süpürge haznesinin boşaltılması Cihazın kapatılması Taşıma Depolama/durdurma Koruma ve Bakım Genel bilgiler Temizlik Cihazın iç temizliği Cihazın dış temizliği Bakım aralıkları Müşteri talebi sonucunda bakım 199TR- 9 Haftalık bakım: Gaz hatlarını, bağlantıları kontrol edin. Radyatörü temizleyin. Hidrolik yağı temizleyicisini temizleyin. Hidrolik sistemini kontrol edin. Hidrolik yağı seviyesini kontrol edin. Fren hidroliği seviyesini kontrol edin. Conta çıtalarına aşınma kontrolü yapın, ihtiyaç anında çıtaları değiştirin Hazne kapağını kontrol edin ve yağlayın. Aşınmaya göre bakım: Sızdırmaz çıtaları değiştirin. Yan contaları ayarlayın veya değiştirin. Döner silindiri değiştirin. Yan süpürgeleri değiştirin. Not: Açıklama için Bkz. Bakım çalışmaları bölümü. Not: Garanti taleplerini sağlamak için, ga- ranti işleyiş süresi esnasında tüm servis ve bakım çalışmaları yetkili Kärcher-müşteri hizmeti departmanınca bakım kitapçığına göre yapılmalıdır. 50 çalışma saatinden sonra bakım: Muayene kontrol listesine göre ilk bakı- mı müşteri hizmetlerine yaptırın. 250/500/1000/1500/2000 çalışma saatin- den sonra bakım: Muayene kontrol listesine göre bakımı müşteri hizmetlerine yaptırın. Ön hazırlık: Süpürme makinesini düz bir yüzeye bı- rakın. Kontak anahtarını “0” konumuna çevirin ve anahtarı çıkartın. Park frenini kilitleyin. Gaz beslemesini kapatın. TEHLIKE Yaralanma tehlikesi! Süpürme haznesi kaldırılmışken emni- yet çubuğunu her zaman yerleştirin. Emniyete alma işlemini sadece tehlike bölgesinin dışında yapın. 1 Emniyet çubuğu tutucusu 2 Emniyet çubuğu Yüksek boşaltma tertibatının emniyet çubuğunu yukarı katlayın ve tutucuya takın (emniyetli). Akülerdeki çalışmalar sırasında aşağıdaki uyarıları mutlaka dikkate alın: TEHLIKE Patlama tehlikesi! Sadece kutup kapaklı aküler kullanın. Kaybederseniz kutup kapağını değişti- rin. TEHLIKE Patlama tehlikesi! Her hangi bir alet ya da benzeri cisimleri akünün üzerine koymayın. Kısa devre ve patlama tehlikesi. TEHLIKE Yaralanma tehlikesi! Yaraları kesinlikle kurşunla temas ettir- meyin. Akülerdeki çalışmalardan sonra ellerinizi yıkayın. TEHLIKE Yangın ve patlama tehlikesi! Sigara içmek ve açık ateş yasaktır. Akülerin şarj edildiği bölümler, şarj işle- mi sırasında yüksek oranda patlayıcı gazlar oluştuğu için iyi şekilde havalan- dırılmış olmalıdır.

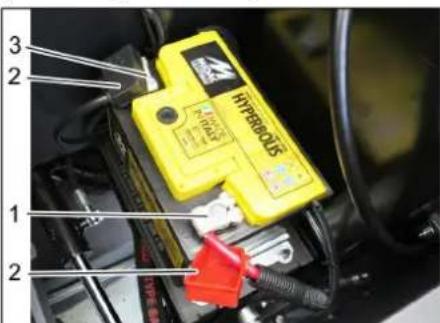

TEHLIKE Yaralanma tehlikesi! Göz ya da deriye asit temas etmesi du- rumunda, gözünüzü ya da derinizi bol temiz suyla yıkayın. Daha sonra zaman kaybetmeden dok- tora gidin. Kirlenmiş giysileri suyla yıkayın. Cihaz, standart olarak bakım gerektirme- yen bir aküyle donatılmıştır. 1 Artı kutup 2 Kutup başı kapağı 3 Eksi kutup Aküyü akü tutucu konumuna getirin. Tutucuları akünün zeminine sıkıca takın. Kutup terminalini (kırmızı kablo) artı kutba (+) bağlayın. Kutup terminalini eksi kutba (-) bağlayın. Kutup kapaklarını yerleştirin. Akü kutuplarında ve kutup terminalle- rinde kutup koruyucu gresle yeterli dü- zeyde koruma kontrolü yapın. TEDBIR Hasar görme tehlikesi! Asitle doldurulmuş akülerde düzenli olarak sıvı seviyesini kontrol edin. Tüm hücre bağlantılarını sökün. Asit test cihazıyla her hücreden bir nu- mune alın. – Tam dolu bir akünün asidi, 20 °C'de 1,28 kg/l spesifik ağırlığa sahiptir. – Kısmen dolu bir akünün spesifik ağırlığı 1,00 ve 1,28 kg/l arasındadır. – Tüm hücrelerdeki spesifik ağırlık aynı olmalıdır. Asit numunesini tekrar aynı hücreye dökün. Çok düşük sıvı seviyesinde hücreleri da- mıtılmış suyla işarete kadar doldurun. Aküyü şarj edin. Hücre bağlantılarını takın. TEHLIKE Yaralanma tehlikesi! Akülerle uğraşırken güvenlik talimatları- nı dikkate alın. Şarj cihazı üreticisinin kullanı m talimatını dikkate alın. TEHLIKE Hasar görme tehlikesi! Aküyü sadece uygun bir şarj cihazıyla şarj edin. Müşteri hizmeti talebi sonucunda bakım Bakım çalışmaları Genel güvenlik uyarıları Yerde motor yağı, hidrolik yağı, fren sıvısı, dizel ya da soğutma sıvısı kalmasına izin vermeyin. Lütfen çevreyi koruyun ve sıvı- ları çevreye uyumlu şekilde tas- fiye edin. Akülerin güvenlik uyarıları Akü, kullanım kılavuzu ve araç kullanım kılavuzundaki uyarıla- ra dikkat edin! Koruyucu gözlük kullanın! Çocukları asit ve akülerden uzak tutun! Patlama tehlikesi! Ateş, kıvılcım, açık ışık ve siga- ra içmek yasaktır! Yaralanma tehlikesi! İlk yardım! Uyarı notu! Tasfiye edilmesi! Aküyü çöp bidonuna atmayın! Akünün takılması ve bağlanması Akünün sıvı seviyesini kontrol edin ve düzeltin (sadece hücre kapaklı bakım gerektirmeyen akülerde) Aküyü şarj edin 200 TR- 10 Tüm hücre bağlantılarını sökün. (sadece bakım gerektirmeyen aküde) Şarj cihazının artı kutup kablosunu akü- nün artı kutup girişiyle bağlayın. Şarj cihazının eksi kutup kablosunu akünün eksi kutup girişiyle bağlayın. Elektrik fişini takın ve şarj cihazını çalış- tırın. Aküyü olabildiğince düşük şarj akımıyla şarj edin. Akü şarj edildikten sonra, şarj cihazını önce elektrik şebekesi ve daha sonra aküden ayırın. Hücre bağlantılarını takın. (sadece bakım gerektirmeyen aküde) Kutup terminalini eksi kutuptan (-) sökün. Kutup terminalini artı kutuptan (-) sökün. Tutucuları akünün tabanından gevşetin. Aküyü akü tutucusundan alın. Kullanılmış aküyü geçerli düzenlemele- re göre tasfiye edin. TEHLIKE Yaralanma tehlikesi! Süpürme haznesi kaldırılmışken emni- yet çubuğunu her zaman yerleştirin. Emniyete alma işlemini sadece tehlike bölgesinin dışında yapın. 1 Emniyet çubuğu tutucusu 2 Fren hidroliği deposu 3 Kapak Süpürme haznesini yukarı götürün ve emniyet çubuğuyla emniyete alın, bu konuda bkz. "Süpürme haznesinin bo- şaltılması" bölümü Fren hidroliği deposunda yeterli miktar- da fren hidroliği mevcut olup olmadığını kontrol edin. Not Dolum seviyesi, MIN ve MAX arasında olmalıdır. Gerekirse, piyasada bulunan DOT fren hidroliği ekleyin. TEHLIKE Yanma tehlikesi! Motoru soğutmaya bırakın. Motor yağı seviyesinin kontrolünü en erken 5 dakika motorun stop edilmesin- den sonra uygulayın. 1 Yağ doldurma kapağı (motor) 2 Yağ ölçüm çubuğu Yağ ölçüm çubuğunu dışarı çıkartın. Yağ ölçüm çubuğunu silin ve itin. Yağ ölçüm çubuğunu dışarı çıkartın. Yağ seviyesini okuyun. Yağ ölçüm çubuğunu tekrar içeri sokun. – Yağ seviyesi "MIN ve "MAX" işareti ara- sında olmalıdır. – Yağ seviyesi "MIN" işaretinin altınday- sa, motor yağı ekleyin. – Motora "MAX" işaretinin üzerinde yağ doldurmayın. Yağ doldurma kapağını sökün. Motor yağını doldurun. Yağ cinsi için teknik bilgiler bölümüne bakın. Yağ doldurma kapağını kapatın. En az 5 dakika bekleyin. Motor yağı seviyesini kontrol edin. TEDBIR Sıcak motor yağı nedeniyle yanma tehlikesi! Motoru soğutmaya bırakın. En az 6 litre motor yağına uygun bir top- lama kabını hazırda bulundurun. Motoru soğutmaya bırakın. 1 Yağ boşaltma cıvatası 2 Motor yağı filtresi Yağ boşaltma vidasını sökün. Yağ doldurma kapağını sökün. Yağı boşaltın. Yağ filtresini sökün. Yuvayı ve sızdırmazlık yüzeylerini te- mizleyin. Yeni yağ filtresinin contasına montaj- dan önce yağ sürün. Yeni yağ filtresini takın ve elinizle sıkın. Yeni conta dahil olmak üzere yağ tapa- sını vidalayın. Sıkma torku 25 Nm Motor yağını doldurun. Yağ cinsi ve dolum miktarı için teknik bilgiler bölümüne bakın. Yağ doldurma kapağını kapatın. Motoru yaklaşık 10 saniye boyunca ça- lıştırın. Motor yağı seviyesini kontrol edin. NOT Süpürme haznesi kaldırılmamış olmalıdır. Cihaz kapağını açın ve kapak desteği ile emniyete alın. 1 Hidrolik yağ kontrol camı 2 Hidrolik deposu 3 Yağ doldurma deliğinin vidalı tapası 4 Kapak desteği Hidrolik yağı seviyesini kontrol camın- dan kontrol edin. – Yağ seviyesi "MIN ve "MAX" işareti ara- sında olmalıdır. – Yağ seviyesi "MIN" işaretinin altınday- sa, hidrolik yağı ekleyin. Yağ dolum deliğinin kapağını sökün. Doldurma bölgesini temizleyin. Hidrolik yağı ekleyin. Yağ cinsi için teknik bilgiler bölümüne bakın. Yağ dolum deliğinin kapağını vidalayın. NOT Hidrolik sistemine sadece Kärcher müşteri hizmetleri tarafından bakım yapılmalıdır. Park frenini kilitleyin. Motoru çalıştırın. Tüm hidrolik hortumları ve bağlantılara sızdırmazlık kontrolü yapın. Akünün sökülmesi Fren hidroliği seviyesinin kontrol edilmesi ve fren hidroliği eklenmesi Motor yağ seviyesinin kontrol edilmesi ve yağ eklenmesi Motor yağı ve motor yağ filtresinin değiştirilmesi Hidrolik yağı seviyesinin kontrol edilmesi ve hidrolik yağı eklenmesi Hidrolik sisteminin kontrol edilmesi 201TR- 11 1 Soğutma sıvısı genleşme kabı Doluluk seviyesini motor soğukken kon- trol edin. Soğutma sıvısı genleşme kabındaki do- luluk seviyesini kontrol edin. Doğru soğutma sıvısı seviyesi, MIN ve MAX arasında olmalıdır. TEHLIKE Yanma ve haşlanma tehlikesi! Radyatörü en az 20 dakika soğumaya bırakın. Radyatörün soğutma suyu seviyesi, so- ğutma sıvısı genleşme kabından kon- trol edilir. Bkz. "Soğutma sıvısının kontrol edilme- si" bölümü. Radyatör lamellerini temizleyin. Kirleri yumuşak bir fırça, basınçlı hava veya düşük su basıncıyla temizleyin. Radyatör hortumları ve bağlantılara sız- dırmazlık kontrolü yapın. Vantilatörü temizleyin. Motoru çalıştırın. Süpürme haznesini son konuma kadar kaldırın. Motoru stop edin. Park frenini kilitleyin. Yüksek boşaltma emniyet çubuğunu yerleştirin. Bantları veya ipleri döner silindirden çı- kartın. Emniyet çubuğunu dışarı alın. Motoru çalıştırın. Süpürme haznesini son konuma kadar indirin. Motoru stop edin. 1 Anahtar 2 Yan kaplama Süpürme haznesini yukarı götürün ve emniyet çubuğuyla destekleyin. Yan kaplamayı anahtarla açın. 1 Tutma kolu 2 Kanatlı somun 3 Yan conta Kelebek somunları sökün. Tutma kolunu çıkartın. Yan contayı dışarı doğru katlayın. Süpürme merdanesi yuvasının sabitle- me cıvatasını sökün ve yuvayı dışarı döndürün. Döner silindiri dışarı çıkartın. Süpürme silindirinin montaj konumu süsüş yönündedir (üstten görünüm) Not: Yeni süpürme silindirini takarken fırça- nın konumuna dikkat edin. Yeni süpürme silindirini takın. Süpürme silindirinin kanalları karşıdaki salınca- ğın eksantriklerine takılmalıdır. Not: Yeni süpürme merdanesinin montajın- dan sonra süpürge seviyesi yeniden ayar- lanmalıdır. Uyarı: Süpürme seviyesi fabrikada 80mm'ye ayarlanmıştır; süpürme merdane- sinin aşınması durumunda kademesiz ola- rak ayarlanabilir. Lastik hava basıncını kontrol edin. Vakum fanını kapatın. Toz veya kireçle kaplı olan süpürme maki- nesini düz ve kaygan bir zeminde sürün. Süpürge silindiri ve yan süpürge kolu (1) geriye: Süpürge silindiri içeri. Süpürge silindiri kolu (3) geriye: Süpür- ge silindiri iner. Süpürge silindirini yakl. 10 saniye çalış- tırın. Süpürge silindiri ve yan süpürge kolu (1) ortaya: Süpürge silindiri kolu (3) ileriye: Süpür- ge silindiri kalkar. Cihazı geriye doğru sürün. Süpürme aynasını kontrol edin. Süpürge aynasının şekli, 80-85 mm geniş- liğinde eşit bir kare oluşturmalıdır. Aşınma ayarının tahdit cıvatasını (12) açın ve ayarlayın. Tahdit yukarıya: dar süpürme seviyesi. Tahdit yukarıya: geniş süpürme seviyesi. Tahdit cıvatasını yeniden sıkın. Süpürge silindirinin süpürme seviyesini yeniden yukarıda tarif edildiği şekilde kontrol edin. Yan fırçaları kaldırın. Toz veya kireçle kaplı olan süpürme makinesini düz ve kaygan bir zeminde sürün. Yan süpürgeyi kol ile indirin ve yakl. 10 saniye çalıştırın. Yan fırçaları kaldırın. Cihazı geriye doğru sürün. Süpürme aynasını kontrol edin. Süpürme yüzeyinin genişliği 40-50 mm ara- sında olmalıdır. Süpürme yüzeyini iki ayar vidasıyla dü- zeltin. Süpürme aynasını kontrol edin. Soğutma sıvısı seviyesinin kontrol edilmesi Su/hidrolik yağ soğutucusunun kontrol edilmesi ve temizlenmesi Döner silindirin kontrolü Döner silindirin değiştirilmesi Döner silindire ait süpürge aynasının kontrol edilmesi ve ayarlanması Yan fırçanın süpürge yüzeyinin kontrol edilmesi ve ayarlanması 202 TR- 12 TEHLIKE Yaralanma tehlikesi! Süpürme haznesi kaldırılmışken emni- yet çubuğunu her zaman yerleştirin. Emniyete alma işlemini sadece tehlike bölgesinin dışında yapın. Süpürme haznesini yukarı götürün ve emniyet çubuğuyla emniyete alın. Yüksek boşaltma tertibatının emniyet çubuğunu yukarı katlayın ve tutucuya takın (emniyetli). 1 Emniyet çubuğu tutucusu 2 Emniyet çubuğu "Süpürme silindirinin değiştirilmesi" bö- lümünde açıklandığı gibi yan kaplamayı açın. 6 kelebek somunu yan tutucu sacdan gevşetin. 3 somunu (SW 13) öndeki tutucu sac- dan gevşetin. Tabana 1 - 3 mm mesafeye gelene ka- dar yan contayı aşağı doğru bastırın (uzun delik). Tutucu sacları vidalayın. İşlemi cihazın diğer tarafında tekrarla- yın. Manuel filtre temizlemeyi çalıştırın. 몇 UYARI Yaralanma tehlikesi! Filtre sisteminde çalı şırken toz koruyu- cu maske takın. İnce tozlarla uğraşır- ken güvenlik talimatlarını dikkate alın. Toz filtresini filtre temizleme tuşuyla te- mizleyin. Süpürge haznesini boşaltın. 1 Cihaz kapağının kilidi 2 Cihaz kapağı 3 Filtre kapağı Kilidi açın, bunun için yıldız kollu cıvata- yı sökün.

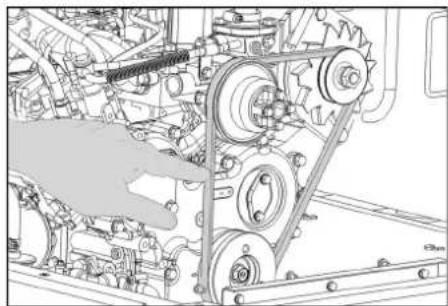

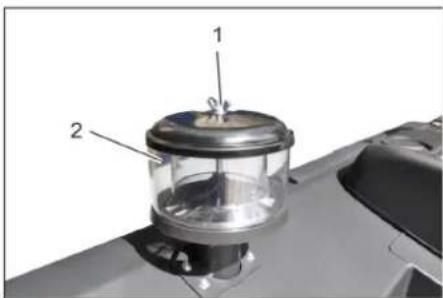

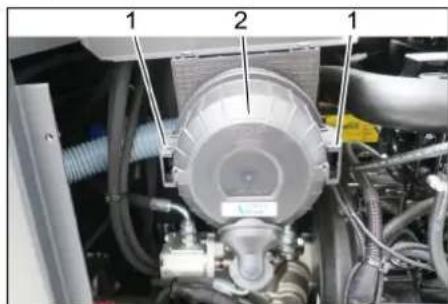

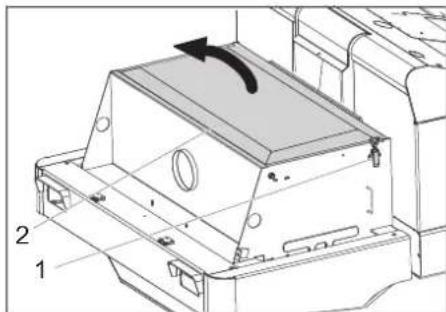

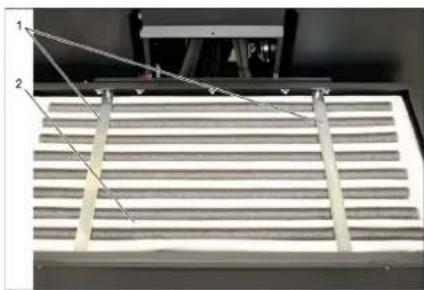

Cihaz kapağını öne doğru katlayın. 1 Kilit, filtre kapağı (2x) 2 Filtre kapağı Kilidi açın. Filtre kapağını açın. 1 Çapraz kiriş 2 Toz filtresi Toz filtresini kontrol edin, gerekirse te- mizleyin ya da değiştirin. Not Toz filtresi sadece Kärcher müşteri hiz- metleri tarafından değiştirilmelidir. Filtre kapağını yerleştirin ve kilitleyin. V kayışı, 10 kg basınçta yaklaşık 7-9 mm esnemelidir. V kayış gerilimini yetkili müşteri hizmet- lerine ayarlatın. 1 Kilit 2 Hava filtresi muhafazası Yan kaplamayı çıkartın. Hava filtresi muhafazasını çıkartın. Hava filtresi elemanını değiştirin. Uyarı: Montaj pozisyonu, üfleme deliği aşağı gelecek şekildedir (bkz. Şekil). 1 Kanatlı somun 2 Santrifüj kuvvetli ayırıcı Kelebek somunu santrifüj kuvvetli ayırı- cıdan sökün. Santrifüj kuvvetli ayırıcıyı temizleyin. Yan contaların ayarlanması Toz filtresinin elle temizlenmesi Toz filtresinin kontrol edilmesi/ değiştirilmesi

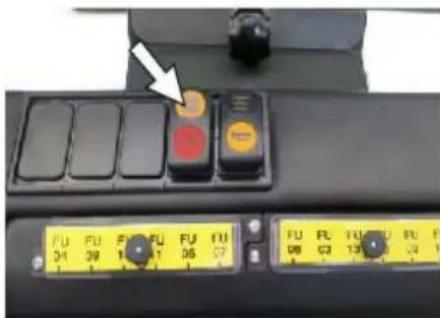

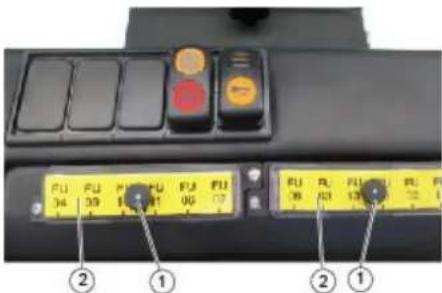

V kayışının kontrol edilmesi ve ayarlanması Hava filtresinin kontrol edilmesi ve değiştirilmesi Santrifüj kuvvetli separatörün temizlenmesi 203TR- 13 1 Tırtıllı somun 2 Sigorta kutusunun kapağı Tırtıllı somunu sökün. Sigorta kutusunun kapağını açın. Sigortaları kontrol edin. Arızalı sigortaları yenileyin. Not: Sadece aynı sigorta değeri olan yeni sigortalar kullanın. Not: FU 01 sigortası motor bölmesinde yer alır. 1 Sigorta FU 1 (ana sigorta)

• Bu sigortalar, cihazda hata kontrolünün yapılması için yalnızca müşteri hizmetleri tarafından değiştirilebilir. Sigortaların değiştirilmesi FU 01* Ana sigorta 60 A FU 02 Korna Vakum fanı 20 A FU 03 Çok fonksiyonlu göster-

3 A FU 04 Tepe lambası 5 A FU 05 Motor-Kontrol birimi 10 A FU 06 Sürücü kabini (opsiyon) Cam sileceği 10 A FU 07 LPG-Dolum göstergesi 5 A FU 08 Marş motoru 10 A FU 09 Sol aydınlatma 7,5 A FU 10 Sağ aydınlatma 7,5 A FU 11 Çalışma aydınlatması 10 A FU 12 Karıştırma sistemi 25 A FU 13 LPG-Valf Geri hareket sinyali 7,5 A 204 TR- 14 Arızalarda yardım Arıza Arızanın giderilmesi Cihaz çalıştırılamıyor Sürücü koltuğuna oturun, koltuk kontak şalteri etkinleşir. Motoru çalıştırmak için fren pedalına basılmalıdır. Aküyü şarj edin ya da değiştirin Gaz tüpü boş - Gaz tüpünü değiştirin Gaz alma valfı kapalı - Saat yönünün tersine döndürerek gaz alma valfını açın. Gaz valfı dondu - Gaz tüpünü değiştirme açıklamasına dikkat edin. Kärcher-müşteri hizmetini bilgilendirin Motor düzensiz çalışıyor Hava filtresini temizleyin veya filtre kartuşunu değiştirin Yakıt hat sistemi, bağlantıları kontrol edin ve gerekirse onarın Gaz tüpünün montaj konumunu kontrol edin: Bağlantı, yani halka açıklığı aşağıya bakmalıdır. Kärcher-müşteri hizmetini bilgilendirin Motor aşırı ısınmış Soğutma suyu ekleyin Radyatörü yıkayın V kayışını gerin Kärcher-müşteri hizmetini bilgilendirin Motor çalışıyor, ancak cihaz sade- ce yavaş hareket ediyor ya da hiç hareket etmiyor Park frenini çözün Kavramayı kapatma (sürüş konumu) Gaz kolunu tamamen öne (yüksek devir) itin. İçeri sarılmış bantlar ve ipler açısından kontrol edin. Kärcher-müşteri hizmetini bilgilendirin Hidrolikte ıslık sesi Hidrolik yağı ekleyin Kärcher-müşteri hizmetini bilgilendirin Fırçalar sadece yavaş dönüyor ya da hiç dönmüyor Gaz kolunu tamamen öne (yüksek devir) itin. İçeri sarılmış bantlar ve ipler açısından kontrol edin. Kärcher-müşteri hizmetini bilgilendirin Fırça bölgesindeki emme kuvveti az ya da hiç emme kuvveti yok Toz filtresini kontrol edin, temizleyin veya değiştirin. Kärcher-müşteri hizmetini bilgilendirin Cihaz toz kaldırıyor Yan contaların ayarlanması Fanı çalıştırın Toz filtresini kontrol edin, temizleyin veya değiştirin. Filtre contalarını değiştirin Süpürme haznesinin hazne kapağını açın. Kärcher-müşteri hizmetini bilgilendirin Süpürme ünitesinde süpürülen malzeme kalıyor Süpürge haznesini boşaltın Toz filtresini kontrol edin, temizleyin veya değiştirin. Süpürme silindirini değiştirin Süpürme aynasını ayarlayın Süpürme haznesinin şerit contalarını değiştirin Süpürme silindirindeki blokajı kaldırın Süpürme haznesinin hazne kapağını açın. Kärcher-müşteri hizmetini bilgilendirin Süpürme haznesi kalkmıyor ya da inmiyor Gaz kolunu tamamen öne (yüksek devir) itin. Kir kabı emniyet kolunu çıkartın Kärcher-müşteri hizmetini bilgilendirin Süpürme haznesinin hazne kapağı açılmıyor Kärcher-müşteri hizmetini bilgilendirin Hidrolik hareket ettirilen parçalarda çalışma arızaları Kärcher-müşteri hizmetini bilgilendirin 205TR- 15 Teknik Bilgiler KM 120/250 R LPG Classic Cihaz bilgiler Sürüş hızı, ileri km/h 9 Sürüş hızı, geri km/h 4 Tırmanma kapasitesi (max.) % 18 Yan süpürge olmayan yüzey gücü m

/h 8100 Yan fırçalarla birlikte yüzey gücü m

/h 10800 Yan süpürgeleri olmayan çalışma genişliği mm 900 Yan fırçalarla birlikte çalışma genişliği mm 1200 Su damla korumalı koruma türü -- IPX 3 Tam dolu gaz tüpünde kullanım süresi h 4 Motor Tip: -- Kubota WG 972 GL-E3 Motor düzeni -- 3-silindir LPG gazlı motor 3 yollu katalizatör ile

AB yönetmeliği 2016/1628 (seviye V) ölçüm prosedürüne göre emisyon g/kWh 844,3 Soğutma türü -- Su soğutma Dönme yönü -- Saat yönünün tersine doğru Çap mm 68 Strok mm 68 Motor hacmi cm

Yağ miktarı l3,25 Çalışma devri 1/min 2500 Maksimum devir 1/min 2500 Rölanti devri 1/min 1300 Maksimum güç kW/PS 12,7 / 17,0 2400 1/dakikada azami tork Nm 60 Yağ filtresi -- Filtre kartuşu Hava filtresi -- İç filtre kartuşu, dış filtre kartuşu Yakıt türü LPG Propan ve bütandan oluşan sıvı gaz karışımları onay- lanmıştır. Propan oranı, en az %90 olmalıdır. Depo hacmi 11 kg veya 20 litre (değiştirme tüpü) Elektrik sistemi Akü V, Ah 12, 52 Alternatör, trifaze akım V, Watt 12, 150 Marş motoru -- Elektrikli marş motoru Hidrolik sistemi Komple hidrolik sistemindeki yağ miktarı l 26,5 Hidrolik deposundaki yağ miktarı l 21,2 Yağ türleri Motor (25 °C üzerinde) -- SAE 30, SAE 10W-30, SAE 15W-40 Motor (0 ila 25 °C) -- SAE 20, SAE 10W-30, SAE 10W-40 Motor (0 °C altında) -- SAE 10W, SAE 10W-30, SAE 10W-40 Hidrolik -- HV 46 Süpürme haznesi Maksimum boşaltma yüksekliği mm 1400 Süpürge haznesinin hacmi l 250 Süpürme silindiri Döner silindir çapı mm 300 Döner silindir genişliği mm 900 Devir 1/min 350 Süpürme yüzeyi mm 80 Yan fırça Yan süpürge çapı mm 600 Devir (kademesiz) 1/min 0 - 60 206 TR- 16 İşbu belge ile aşağıda tanımlanan makine- nin konsepti ve tasarımı ve tarafımızdan pi- yasaya sürülen modeliyle AB yönetmelikle- rinin temel teşkil eden ilgili güvenlik ve sağ- lık yükümlülüklerine uygun olduğunu bildiri- riz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu be- yan geçerliliğini yitirir. Aşağıda imzası olan kişiler, yönetim kurulu adına ve yönetim kurulunun yetkisine sahip olarak hareket eder. Dokümantasyon sorumlusu: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2020/01/01 Tam kauçuk lastikler Ön ebatlar -- 15-4.5x8 Arka ebatlar -- 15-4.5x8 Frenler Ön tekerlekler -- mekanik Arka tekerlek -- hidrostatik Filtre ve emme sistemi Motor düzeni -- Cep filtre Devir 1/min 2800 İnce toz filtresi filtre yüzeyi m

/h 800 Karıştırma sistemi -- Elektrik motoru Çevre koşulları Sıcaklık °C -5 ila +40 Hava nemi, çiy ile ıslanmamıştır % 0 - 90 60335-2-72'a göre belirlenen değerler Ses emisyonu Ses basıncı seviyesi L

dB(A) 83 Güvensizlik K

dB(A) 3 Ses basıncı seviyesi L

dB(A) 104 Cihaz titreşimleri El-kol titreşim değeri m/s

0,8 Güvensizlik K m/s

0,1 Ölçüler ve ağırlıklar Uzunluk x Genişlik x Yükseklik mm 2082x1250x1450 Sağ dönme çapı mm 1350 Sol dönme çapı mm 1350 Boş ağırlık kg 851 Müsaade edilen toplam ağırlık kg 1300 İzin verilen aks yükü, ön kg 787 İzin verilen aks yükü, arka kg 513 Teknik değişiklik yapma hakkı saklıdır! KM 120/250 R LPG Classic AB uygunluk bildirisi Ürün: Süpürme makinesi Oturma cihazı Tip: KM 120/250 R LPG Classic 1.186-001.0 İlgili AB yönetmelikleri 2006/42/EG (+2009/127/EG) 2014/30/EU 2000/14/EG Kullanılmış olan uyumlu standartlar EN 60335–1 EN 60335–2–72 EN 55012: 2007 + A1: 2009 EN 61000–6–2: 2005 EN 62233: 2008 Kullanılan uyumluluk değerlendirme yöntemleri 2000/14/EG: Ek V Ses şiddeti dB(A) Ölçülen: 102 Garanti edi- len:
