BRUGSANVISNING KM 120250 R LPG Classic Kärcher

Symbolerne i driftsvejledningen. DA 1

Symboler på apparatet. . DA 1

Bestemmelsesmæssig anven-

delse .... DA 2

Forudseligt misbrug .... DA 2

Egnede underlag ..... DA 2

Sikkerhedsanvisninger ..... DA 2

Sikkerhedshenvisninger til betjeningen ..... DA 2

Sikkerhedshenvisninger til kørsel .... DA 2

Læg mærke til de sikker-hedstekniske direktiver til gaskøretøjer. . . . . . . . DA 2

Maskiner med forbrændingsmotor ..... DA 3

Maskine med høj-udtømningDA 3

Maskiner med førerbeskyt- telsestag. . . . . . . . . . . DA 3

Sikkerhedshenvisninger til maskinens transport. . . . DA 3

Sikkerhedshenvisninger til pleje og vedligeholdelse. DA 4

Funktion.... DA 4

Anvisninger til aflæsning ..... DA 4

Betjenings- og funktionselemen-

ter DA 5

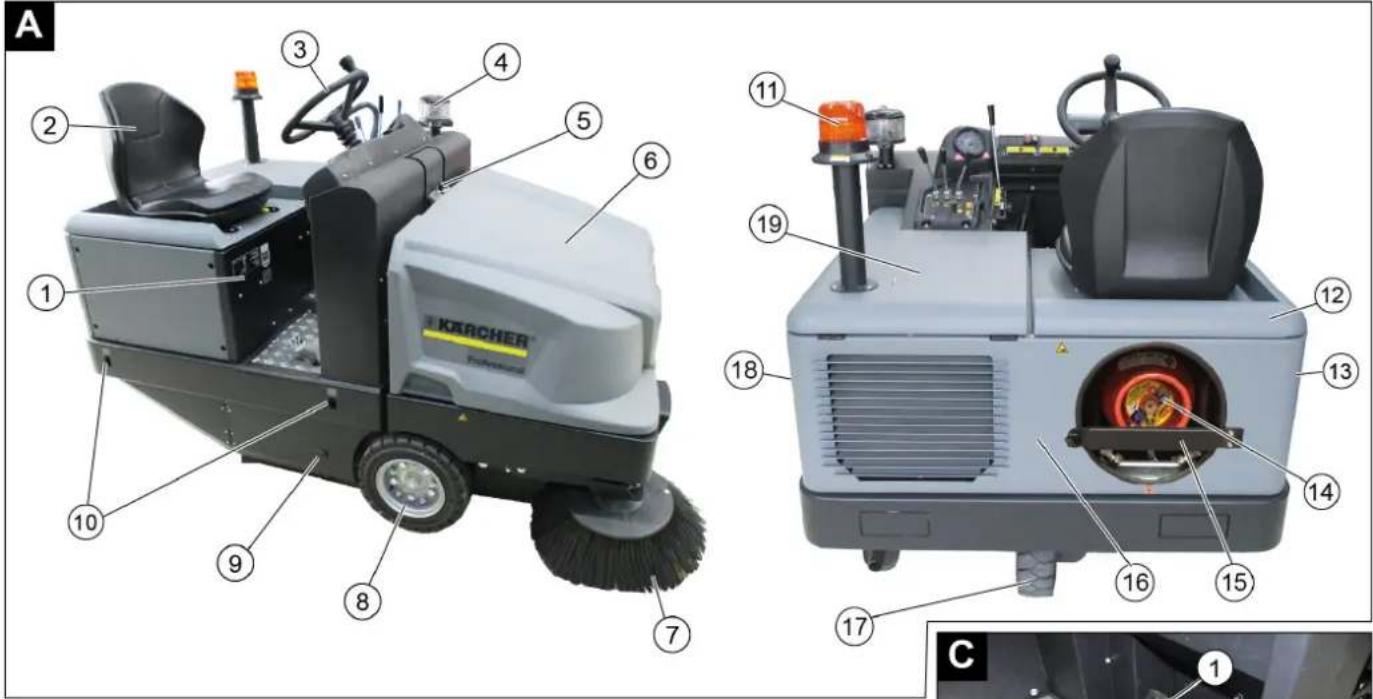

Figur fejemaskine. ..... DA 5

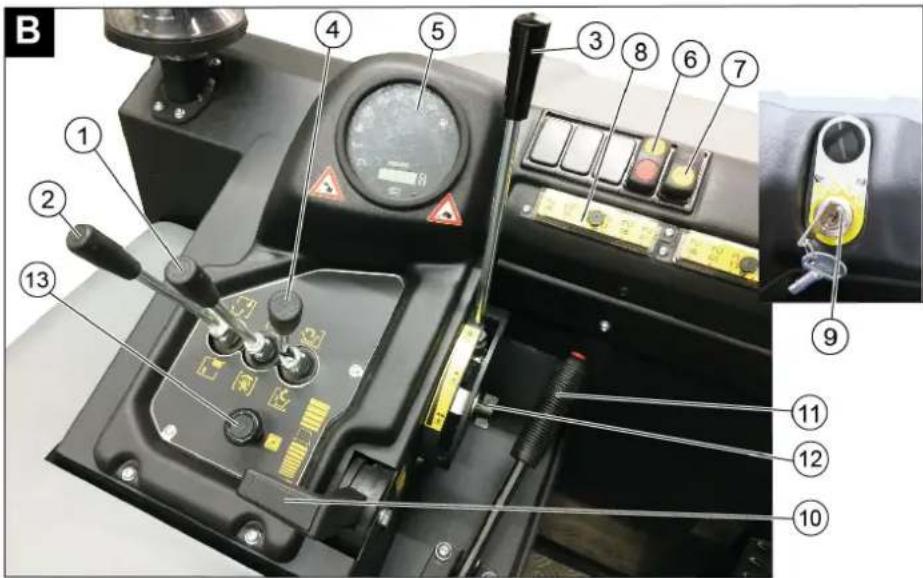

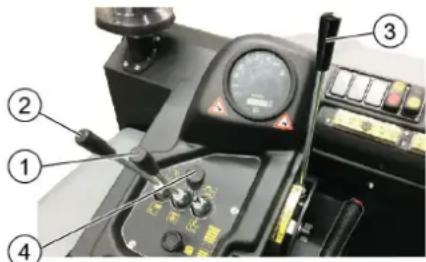

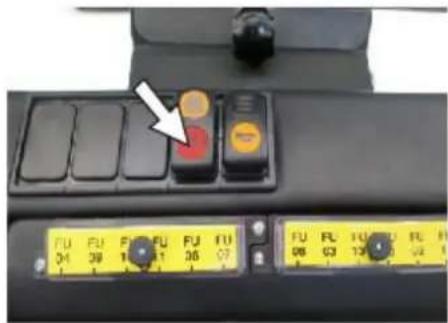

Betjeningsfelt ..... DA 5

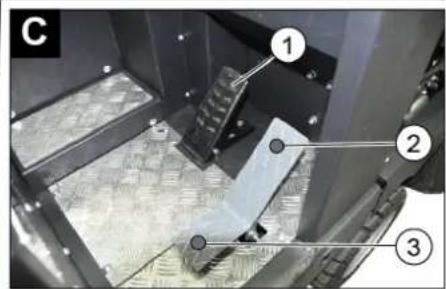

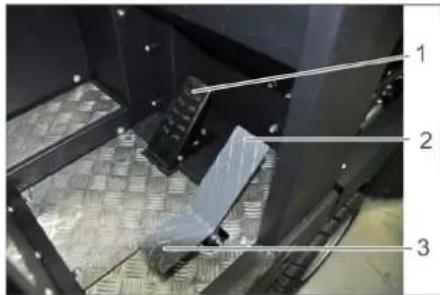

Pedaler.....DA 5

Løsne/låse stopbremsen DA 6 Flytning af fejemaskinen uden brug af eget drev. . DA 6

Ibrugtagning. DA 6

Generelle henisninger .. DA 6

sesarbejder ..... DA 6

Drift DA 7

Indstilling af førersædet. DA 7

Kørsel med maskinen .. DA 7

Fejefunktion ..... DA 7

Tømning af smudsbeholde- ren .... DA 8

Sluk for maskinen ..... DA 8

Transport DA 8

Opbevaring/pause ..... DA 8

Vedligeholdelsesarbejder DA 9

Hjælp ved fejl. DA 13

Tekniske data ..... DA 14

EU-overensstemmelses-erklæ-

ring.....DA 15

Læs original brugsanvisning in- den første brug, følg anvisning- gerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer.

Generelle henisninger

Kontakt venligst forhandleren, såfremt De under udpakningen konstaterer evt. transportskader.

- Advarsels- og henvisningsskilte på ma- skinen giver vigtige anvisninger for fare- fri drift.

– Ud over anvisningerne i denne brugs-anvisning skal lovens generelle sikkerheds- og ulykkesforebyggelsesforskrifter overholdes.

Miljøbeskyttelse

	Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.
	Udtjente maskiner indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Aflever derfor udtjente maskiner på en genbrugsstation eller lignende.
Der må ikke flyde væsker som motorolie, hydraulikolie, bremsevæske, diesel eller kølemiddel ned i jorden. Beskyt miljøet og sørg for en miljørigtigt bortskaffelse af af- faldsolie.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

I de enkelte lande gælder de af vore for- handlere fastlagte garantibetingelser. Eventuelle fejl på apparatet afhjælpes gra- tis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gælden- de, bedes De henvende Dem til Deres for- handler eller nærmeste kundeservice med- bringende kvittering for købet.

For at undgå truende farer, må reparationer og udskiftning af reservedele på maskinen kun gennemføres af en godkendt kundeservice.

– Der må kun anvendes tilbehør og reservedele, der er godkendt af producenten. Originaltilbehør og -reservedele er en garanti for, at maskinen kan fungere sikkert og uden fejl.

– Yderligere informationen om reserve- dele finder De under www.kaer- cher.com i afsni "Service".

Symbolerne i driftsvejledningen

⚠️FARE

En umiddelbar truende fare, som kan føre til alvorlige personskader eller død.

ADVARSEL

Henviser til en mulig farlig situation, der kan føre til materiel skade.

Symboler på apparatet

	Skoldningsfare på grund af varme overflader! Inden der arbejdes på apparatet skal udblæsningsenheden køles tilstrækkeligt ned.
	Arbejder på apparatet skal altid gennemføres med egnede handsker.
	Fare for at kvæste fingrene mellem bevægelige køretøjskomponenter.
	Fare for personskader på grund af en roterende komponenter. Grib ikke ind i komponenterne.
	Brandfare. Opsug ikke brændende eller glødende genstande.
	Kædeholder / kranpunkt
	Optagelsespunkter til donkraften
	Maksimal hældning af underlaget ved kørsel med løftet smudsbeholder.
	Kør kun på stigninger op til 18% i kørselsretningen.
	Tag højde for gasflaskernes placering! Tilslutning hhv. ringåbningen skal pege nedad.

Bestemmelsesmæssig anvendelse

Brug fejemaskinen kun i overensstemmelse med angivelserne i denne driftsvejledning.

- Denne fejemaskine er beregnet til fejning af tilsmudsede udendørs arealer.

- Maskinen er ikke tilladt til kollektiv trafik.

- Enhver anvendelse, der går herudover, gælder som ikke-bestemmelsesmæssig. Producenten er ikke ansvarlig for skader, der måtte opstå som følge heraf; risikoen er brugerens alene.

- (Gasmotor)

Det er tilladt at anvende maskinen i af- lukkede rum med tilstrækkelig ventilati- on.
– Oplagring af gasflasker og maskinen kun tilladt på jordniveau.
– Der må ikke foretages ændringer på maskinen.
- Maskinen er kun egnet til de typer underlag, der er beskrevet i brugsanvisningen.
– Der må kun køres på de arealer, som producenten eller dennes repræsentanter har frigivet hertil.
– Generelt gælder: Maskinen må ikke komme i nærheden af letantændelige stoffer (eksplosions-, brandfare).

Forudseligt misbrug

– Fej/opsug aldrig eksplosive væsker, brændbare gasser eller ufortyndede syrer og opløsningsmidler! Dertil hører benzin, farvefortynder og fyringsolie, som ved ophvirvling med sugeluften kan danne eksplosive dampe eller blandinger. Det samme gælder for acetone, ufortyndede syrer og opløsningsmidler, som angriber de materialer, maskinen er fremstillet af.
– Reaktive metalstøv (f.eks. aluminium, magnesium, zink) i forbindelse med stærk alkaliske eller sure rengøringsmidler må aldrig opsuges/opsamles.
- Maskinen er ikke egnet til fejning af sundhedsfarlige stoffer.
- Fej/opsug ikke brændende eller glødende genstande.
- Det er forbudt at opholde sig i fareområdet. Det er forbudt at bruge maskinen i rum med eksplosionsrisiko.
- Det er ikke tilladt at medføre passagerer.
- Det er forbudt at skubbe/trække eller transportere genstande med denne maskine.

Egnede underlag

• Asfalt
• Industrigulve
  – Afretningslag
• Beton

B ro s t e n

Sikkerhedsanvisninger

Sikkerhedshenvisninger til betjeningen

→ (Kun gældende for Finland) Hvis maskinen er udstyret med en PVC-slangeledning, må den ikke anvendes ved lave omgivelsestemperaturer (under 0°C). I tilfælde af spørgsmål til din maskine kan du kontakte Kärcher.
→ Maskinen og dens arbejdsanordninger skal kontrolleres med henblik på fejlfri tilstand og driftssikkerhed, inden maskinen tages i brug. Hvis maskinen ikke er i en fejlfri tilstand, må den ikke benyttes.
→ Overhold de gældende sikkerhedsforskrifter ved anvendelse af apparatet i fareområder (f.eks. tankstationer). Det er forbudt at bruge apparatet i rum med eksplosionsrisiko.

⚠️FARE

Fysisk Risiko!

→ I områder, hvor der er mulighed for at betjeningspersonalet kan rammes af faldende genstande, må maskinen ikke bruges uden beskyttelsestag imod faldende genstande.
→ Brugeren skal anvende maskinen iht. dens anvendelsesformål. Brugeren skal tage hensyn til lokale forhold og under arbejdet med apparatet være opmærksom på andre personer, især børn
→ Forholdsreglerne, regler og direktiver til køretøjer skal altid følges.
→ Før begyndelse af arbejdet skal operatøren/brugeren kontrollere, om alle beskyttelsesanordninger er korrekt monteret og fungerer.
→ Maskinens operatør/bruger er ansvarligt for ulykker med andre personer eller deres ejendom.
→ Hold øje med om operatøren bruger snæver beklædning. Brug fast skotøj og undgå snæver beklædning.
→ Kontroller lokalområdet (f.eks. for børn) inden maskinen startes. Hold øje med tilstrækkelig sigtbarhed!
→ Hvis motoren er tændt må maskinen aldrig være uden opsyn. Brugeren må først forlade maskinen hvis motoren er gået i stå, hvis maskinen er sikret imod utilsigtede bevægelser og hvis startnøglen blev fjernet.
→ Startnøglen skal fjernes for at garantere for at ingen uvedkommende kan bruge maskinen.
→ Maskinen må kun bruges af personer som blev oplyst om brugen eller som kan dokumentere at de er i stand til at betjene maskinen og udtrykkeligt blev betroliget med brugen.

→ Maskinen er ikke beregnet til at blive brugt af personer (inklusive børn), hvis fysiske, sensoriske eller åndelige evner er indskrænket eller af personer med manglende erfaring og/eller kendskab med mindre disse personer overvåges af en person, som er ansvarlig for deres sikkerhed, eller blev trænet i maskinens håndtering.
→ Børn skal være under opsyn for at sørge for, at de ikke leger med maskinen.

FORSIGTIG

Risiko for beskadigelse! Undgå at feje bånd, snore eller tråde op, da de kan vikle sig omkring fejevalsen.

Sikkerhedshenvisninger til kørsel

△FARE

Risiko for tilskadekomst! Kontroller underlagets stabilitet før kørslen.

⚠️FARE

Risiko for ulykke, fare for personskader!

→ Kørehastigheden skal tilpasses til de pågældende betingelser.
Risiko for at vælte ved for store stigninger.
→ Kør kun på stigninger op til 18% i kørselsretningen.
Risiko for at vælte ved ustabilt underlag.
→ Kør kun med maskinen på et fast underlag.
Risiko for at vælte ved for stor hældning til siden.
→ Kør kun ad stigninger på op til 10% på tværs af kørselsretningen.

Læg mærke til de sikkerhedstekniske direktiver til gaskøretøjer

Generalforeningen til arbejdsopsynet (HVBG i Tyskland). Flydende gas (drivgas) er butan og propan eller butan/propan blandinger. De leveres i specielle fasker. Gassernes arbejdstryk er afhængig af undendørstemperaturen.

AFARE

Eksplosionsrisiko!

Flydende gas må ikke behandles som benzin. Benzin fordamper langsomt, flydende gas omformes med det samme. Faren for en omdannelse til gas i rummet og for en antændelse er større end ved benzin.

FORSIGTIG

Anvend kun gasflasker fyldt med drivgas med en kvalitet i henhold til DIN 51622.

Det er altid forbudt at bruge husholdningsgas og campinggas.

Flaskegasblandinger kan være forskellige for forskellige gasmotorer. De tilladte flaskegasblandinger kan findes i de tekniske data.

Driftsledelsen og medarbejdernes pligter

– Alle personer som omgåes med flydende gas er forpligtet til at tilegne sig kendskaber om genskaberne af flydende gas og om den fareløse gennemførelse af arbejdet. Fremliggende trykte skrift skal altid medføres med fejemaskinen.

Vedligeholdelse igennem en sagkyndig person

- Drivgasanlæg skal kontrolleres af en sagkyndig person i regelmæssige intervaller, mindst en gang om året, med hensyn til funktion og tæthed (BGG936 for Tyskland, brancheforeningen i DK)

- Kontrollen skal skriftligt attesteres. Kontrolgrundlag er § 33 og § 37 (UVV foranstaltninger til forebyggelse af ulykkestilfælder), "Brug af flydende gas" (BGV D34 tysk brancheforening).

- Som generelle foreskrifter gælder direktiverne til kontrol af køretøjer som drives med en gasmotor (Traffikmini- steriet for Tyskland).

Ibrugtagning/drift

– Gas må kun udtages af flasker. Samtidig udtagelse af gas af flere flasker kan føre til at flydende gas går fra en flaske ind i den anden. Derved bliver den overfyldte flaske udsat for en utiladelig tryk hvis flaskeventilen låses (se B. 1 i drektiverne).

- Ved montering af den fyldte flaske skal gastislutningens monteringsposition tages i betragtning, find nærmere oplysninger herom i kapitlet "Montering af gasflaske".

Gasflasken skal udskiftes omhyggeligt. Ved på- og afmontering skal gasudstrø- mingsstudsen være lukket med en låsemø- trik, som blev skruet fast med en nøgle.

– Utætte gasflasker må ikke længere bruges. Ved respektering af alle forsigtighedsforanstaltninger skal disse flasker tømmes udendørs og derefter markeres som utæt. Ved returnering eller af-hentning af beskadigede flasker skal udlejeren eller udlejerens repræsentant (tankpasser eller lignende) omgående informeres skriftligt.

- Inden gasflasken tilsluttes, skal det kontrolleres om tilslutningsstudsen er i orden.

– Efter flaskens tilslutning skal flaskens tæthed kontrolleres ved hjælp af skumdannende midler.

– Ventilerne åbnes langsomt. Åbningen og lukningen må ikke foretages ved hjælp af slagværktøj.

- Brand af flydende gas må kun slukkes fra en sikker afstand og med dækning. - brug kun kulsyretørslukker eller kulsyregasslukker. - brug rigeligt vand til køling af gasbeholderen.

– Hele gasanlægget skal stadigt kontrolleres med hensyn til en sikkert driftstilstand og især med hensyn til tæthed. Det er forbudt at bruge køretøjet hvis gasanlægget er utæt.

– Før rør- eller slangeforbindelserne løsnes, skal flaskeventilen lukkes. Flaskens møtrik løsnes langsomt og i starten kun en lille smule, ellers kan det gas som stadigt sidder under tryk i ledningen pludseligt træde ud.

– Hvis gas tankes ud af en storbeholder, skal der indhentes oplysninger om de gældende bestemmelser hos selskabet.

Risiko

Fysisk Risiko!

- Gas i flydende form fører til frostsår på huden.

– Efter afmonteringen skal låsemøtrikken skrues fast på tilslutningsgevindet.

- Til kontrol af tæthden skal der bruges sæbevand, nekalløsning eller et andet skumdannende middel. Inspiceringen af gasanlægget med ild er forbudt.

- Ved udskiftning af enkelte anlægskomponenter skal der tages hensyn til fremstillerens monteringsanvisninger. Herved skal flase- og hovedlåseventiler lukkes.

- El-anlæggets tilstand hos gaskøretøjer skal stadigt kontrolleres. Glød kan føre til eksplosioner hvis anlægget er utæt.

– Hvis et gaskøretøj står stille over et længere tidsrum, skal garagen udluftes grundigt inden køretøjet eller køretøjets el-anlæg tages i brug.

- Ulykketilfælder med gasflasker eller med gasanlægget skal omgående rapporteres til brancheforeningen eller det pågældende arbejdstilsyn. Indtil undersøgelsens afslutning skal beskadigede dele opbevares.

I garager eller lagerrum som også reparationsværksteder

- Oplagring af drivgas eller gasflasker skal foretages i overenstemmelse med TRF 1996 (tekniske regler til flydende gas, se DA til BGV D34, tillæg 4 (tysk brancheforening)).

- Gasflasker opbevares i opret tilstand. Åben ild eller rygning er forbudt i nærheden af beholderne og under reparationer. Flasker som lagres udendørs, skal sikres imod tilgreb. Tomme flasker skal altid være lukket.

– Efter parkeringen af køretøjet skal flaske- og hovedlukkeventilerne lukkes omgående.

- Til beliggenhed og tilstand af garager til gaskøretøjer gælder bestemmelsene af "rigsgaragedirektiven" (Tyskland) og de pågældende lokale eller regionale byggevedtægter.

- Gasflaskerne skal oplagres i specielle rum, adskilt fra garagerne (se DA til BGV D34, tillæg 2 (tysk brancheforening)).

– El-håndlygterne som bruges i disse rum, skal være udstyret med et lukket og tætnet glaslåg og med en kraftigt sikkerhedskurv.

- Ved arbejder i reparationsværkstederne skal flaske- og hovedlukkeventilerne lukkes og drivgasflaskerne skal beskyttes imod varme.

- Før arbejdspauser og fyraften skal en ansvarlig person kontrollere, om alle ventiler, især flaskeventilerne, er lukket. Arbejder med ild, især svejse- eller skærearbejder, må ikke gennemføres i nærheden af drivgasflasker. Drivgasflasker, selv hvis de er tom, må ikke opbevares i værkstederne.

– Garager, lagerrum som også reparationsværksteder skal være godt ventile-ret. Herved skal der tages hensyn til at flydende gas er tungere end luft. Gas samler sig på gulvet, i arbejdsgruber og andre fordybninger og kan der danne eksplosionsfarlige gas-luft-blandinger.

Maskiner med forbrændingsmotor

→ Maskinen må ikke bruges i over 1200 m højde.

△FARE

Forgiftningsfare!

→ (Gasmotor)

Det er tilladt at anvende maskinen i aflukkede rum med tilstrækkelig ventilation.

→ Forbrændingsgas er giftigt og sundhedsfarlig, de må ikke indåndes.

⚠️FARE

Fysisk Risiko!

→ Forbrændingsmotoren udblæsningsåbning må ikke lukkes.

→ Motoren har et efterløb på ca. 3 sekunder, efter at der er slukket for den. Det er meget vigtigt at holde afstand til arbejdsområdet i den tid.

⚠️FARE

Forbrændingsfare!

→ Berør ikke den varme forbrændingsmotor.

→ Før beklædninger fjernes skal køretøjet køle af.

→ Bøj dig aldrig over eller grib aldrig ind i forbrændingsgasåbningen.

Maskine med høj-udtømning

⚠️FARE

Fysisk Risiko!

→ Ved arbejder på den høje tømning skal smudsbeholderen løftes helt op og sikres.

→ Sikringen må kun foretages udenfor fareområdet.

Maskiner med førerbeskyttelsestag

VARSEL

→ Hvis beskyttelsestaget er beskadiget, også enkelte elementer, skal hele beskyttelsestaget udskiftes.

→ Enhver form for modificering af beskyttelsestaget samt montering af andre elementer, bygningsdele og moduler end dem, som Kärcher har godkendt, er ikke tilladt og kan indskrænke beskyttelsestages funktion.

Sikkerhedshenvisninger til maskinens transport

→ Tag højde for maskinens tomvægt (transportvægt), när den transporteres på trailer eller køretøjer.

→ Til transport af maskinen skal batteriet frakobles og maskinen fastgøres sikkert.

Sikkerhedshenvisninger til pleje og vedligeholdelse

→ Inden maskinen renses eller vedligeholdes, udskiftning af komponenter eller omstilling til en anden funktion, skal maskinen slukkes og evt. trækkes startnøglen ud.
→ Ved arbejder på el-anlægget skal batteriet udkobles. Tag i den forbindelse først minuspolen og derefter pluspolen af. Gentilslutningen sker i omvendt rækkefølge. Kobl først pluspolen og derefter minuspolen til.
→ Maskinen må ikke rengøres med en vandslange eller højtryksvandstråle (risiko for kortslutning eller andre skader).
→ Istandsettelser må kun gennemføres af den godkendte kundeservice eller fagkyndige personer, som er fortroligt mit alle gældende sikkerhedsbestemmelser.
→ Sikkerhedskontrollerne ifølge de lokale gældende forskrifter til mobile industrimaskiner skal overholdes.
→ Arbejder på apparatet skal altid gen- nemføres med egnede handsker.

Funktion

Fejemaskinen arbejder ud fra overthrowprincippet.

• Den roterende fejevalse transporterer snavset direkte ind i smudsbeholderen.
  – Sidebørsterne rengør hjørner og kanter på fejearealet og transporterer snavset ind i fejevalsens bane.
• Fintstøv indsuges via støvfilteret igennem sugeblæseren.

Anvisninger til aflæsning

⚠️FARE

→ Hold øje med maskinens vægt ved læsningen!
→ Brug ikke en gaffeltruck, da maskinen kan blive beskadiget.

Tomvægt (transportvægt) 851 kg*

* Hvis komponentsæt er monteret, er vægten endnu højere.

→ Ved af- og pålæsning af maskinen skal der bruges en egnet rampe eller en kran!
→ Ved brug af en rampe skal der tages højde for: Afstand til gulvet 70mm.
→ Hvis maskinen leveres på en palle, skal der bygges en rampe med de vedlagte brætter. Vejledningen hertil finder du på side 2 (indre side på omslaget).

Vigtig henvisning: hvert bræt skal skrues fast med hver 2 skruer.

Betjenings- og funktionselementer

B 1 2 3 4 5 6 7 8 9 10 11 12 13

C 1 2 3

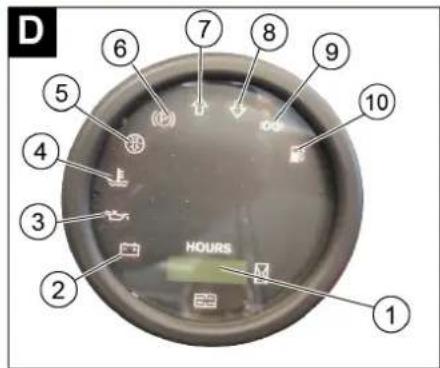

D 1 2 3 4 5 6 7 8 9 10 HOURS

Figur fejemaskine Betjeningsfelt

Figur A

1 Typeskilt
2 Sæde (med sikkerhedsafbryder)
3 Rat
4 Skillecentrifuge
5 Låseanordning maskinens hætte
6 S k æ r m
7 Sidebørste, højre
8 Forhjul
9 Tilgang fejevalse
10 Punkt til at surre fast
11 Rundomkring-advarselslys
12 Maskinhætte højre
13 Afdækning, højre
14 Gasflaske
15 Sikringsstang
16 Hækbeklædning
17 Baghjul
18 Afdækning, venstre
19 Motorhjelm venstre

Figur B

1 Betjeningshåndtag fejevalse og side- kost Händtag fremad: Fejlvalse til, og sænk sidekost og til Händtag bagud: Fejevalse til

2 Betjeningshåndtag snavsbeholder Løft/sænk smudsbeholder

3 Betjeningshåndtag fejevalse Løft og sænk fejevalse

4 Betjeningshåndtag beholderklap Åbne/lukke beholderklappen

6 Kontakt blæser og filterrensning Stilling i midten: Filterrensning og blæser FRA Position for: Ventilator til Position bag: Filterrengøring til og ventilator fra

7 Kontakt horn

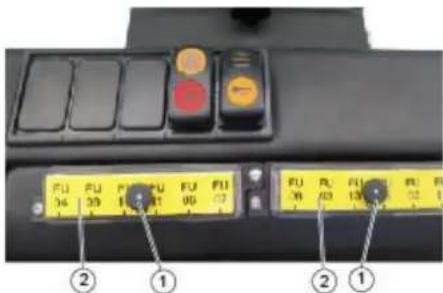

8 Sikringer

9 Tændingslås

Position 0: Slukke motoren

Position 1: Tænding tændt

Position 2: Tænd motoren

10 Gashåndtag
Omdrejningstaljustering motor
11 Stopbremse

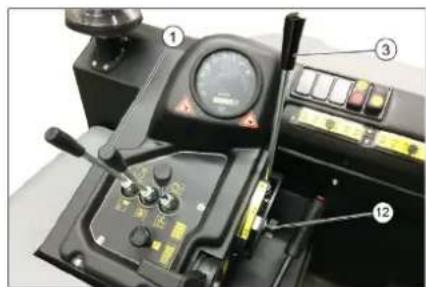

12 Slitagejustering/fejebaneindstilling feje- valse
13 Choker

Pedaler

Figur C

1 Bremsepedal
2 Kørepedal "frem"
3 Kørepedal "bak"

8 Kørselsretning baglæns

9 Kontrollampe positionslys/nærlys (option)

10 Advarselslys "Brændstofreserve"

Flytning af fejemaskinen uden brug af eget drev

OBS

Denne fremgangsmåde er nødvendig, hvis maskinen skal skubbes ned fra pallen, hvis maskinen skal bugseres eller uden brug af eget drev trækkes op på et transportkøretøj. BEMÆRK

Fejemaskinen må ikke flyttes uden brug af eget drev over længere strækninger og ikke hurtigere end 10 km/h.

1 2

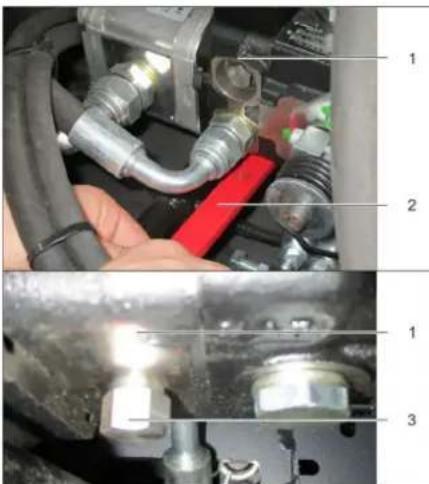

1 S k r u e
2 N ø g l e
→ Skru skruen ud.
→ Fjern nøglen.

→ Løsn møtrikken med nøglen (åbn fri- løb), indtil maskinen kan skubbes.
→ VIGTIGT: Spænd møtrikken igen efter skubningen (luk friløb = kørselsposition).

Ibrugtagning

Generelle henisninger

→ Før ibrugtagningen skal motorproducentens betjeningsvejledning læses og der skal især holdes øje med sikkerhedshenvisningerne.
→ Stil fejemaskinen på et plant underlag.
→ Træk tændingsnøglen ud.
→ Aktiver stopbremsen.

Montere /udskifte gasflaske

△FARE

Fysisk Risiko!

→ Læg mærke til de sikkerhedstekniske direktiver til gaskøretøjer.
→ Frysninger og skumagtige gule aflejringer på flasken tyder på utætheder.
→ Udskiftningen af flasken må kun gen- nemføres af sagkyndige personer.
→ Drivgasflasker må ikke udskiftes i gara- ger eller i rum der ligger under jorden.
→ Ved udskiftningen må der ikke bruges åbent ild eller ryges.
→ Luk låseventilen ved udskiftning af flasken og sæt dækslet omgående på den tomme flaske.

△ADVARSEL

Der må kun bruges udskiftningsflasker der har en godkendt byggemåde med 11 kg indhold.

FORSIGTIG

Det er altid forbudt at bruge husholdningsgas og campinggas.

Flaskegasblandinger af propan og butan er tilladt. Propanindholdet skal være mindst 90 %.

Montering af gasflaske

BEMÄRK

Tag højde for gasflaskernes placering! Tilslutning hhv. ringåbningen skal pege nedad.

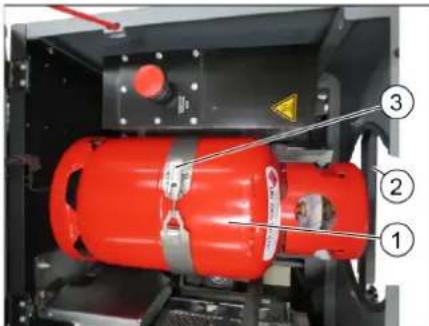

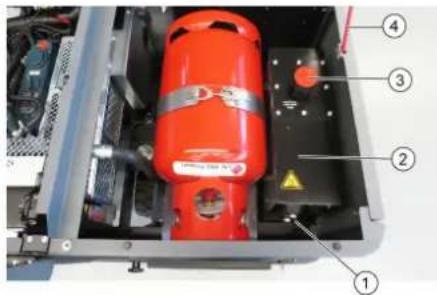

→ Løsn skrue på sikringsstangen og sving stangen væk.
→ Udskifte gasflasken.
→ Skru beskyttelsesdækslet på den tomme gasflaskes tilslutningsventil af.
→ Luk bøjlelåsen.

Tilslutning af gasflaske

BEMÆRK

Efter flaskens tilslutning skal flaskens tæt- hed kontrolleres ved hjælp af skumdannen- de midler.

1 2 3

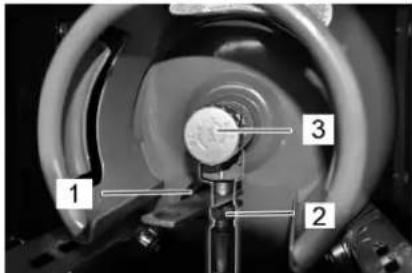

1 Beskyttelseshætte
2 Gasslange med omløbermøtrik
3 Gasudtagelsesventil
→ Skru gasslangen på gasflaskens tilslutningsventil (nøglebredde 30 mm).
→ Luk sikringsstangen og sikr den med skruen.

Udskift tom gasflaske

Hvis alarmlyset "Brændstofreserve" under arbejdet viser at gasflasken er tom via permanent lys, skal der gås frem som følgende:

→ Luk gasudtagelsesventilen ved at dreje den med uret.
→ Parker maskinen og lad den fortsætte at køre i tomgang indtil motoren frakobles. Bemærk: På den måde sikres, at alle gasledninger er tom og der ikke kan forekomme islag som forhindrer genstart af motoren.
→ Skru gasslangen ud (nøglebredde 30 mm).
→ Skru beskyttelsesdækslet på den tomme gasflaskes tilslutningsventil.
→ Åbn bøjlelåsen.

VARSEL

Tilsutningen er et venstre gevind.

Advarsel

Åbn gasudtagelsesventilen (3) først inden du starter maskinen (se kapitel "Starte ma- skinen").

Kontrol- og vedligeholdelsesarbejder

Dagligt inden driftsstart

→ Kontroller motoroliestanden.

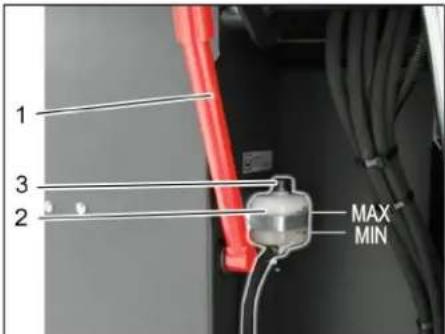

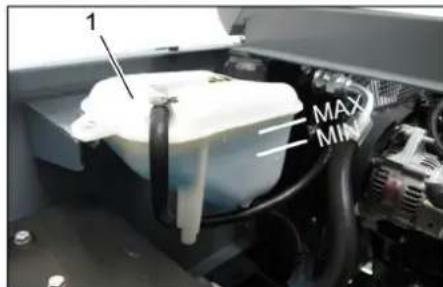

→ Kontroller væskestanden i kølemiddeludligningsbeholderen.
→ Kontroller fejevalsen og sidebørsten for slid og indviklede bänd.
→ Kontroller hjulene for opviklede bänd.

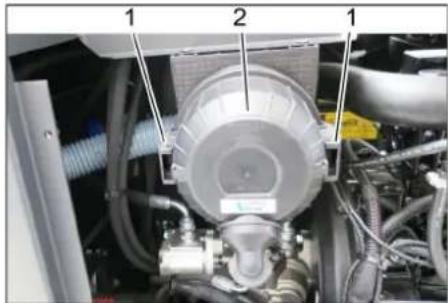

→ Kontroller skillecentrifugen og luftfilteret, rengør det ved behov.
→ Kontroller alle betjeningselementers funktion.
→ Kontroller maskinen med hensyn til skader.

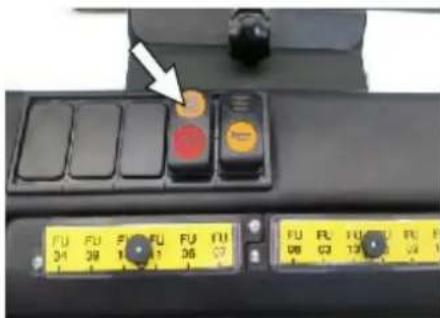

→ Rens støvfilteret med tast "Filterensning".

Bemærk: Beskrivelse se kapitlet Pleje og vedligeholdelse.

Drift

Indstilling af førersædet

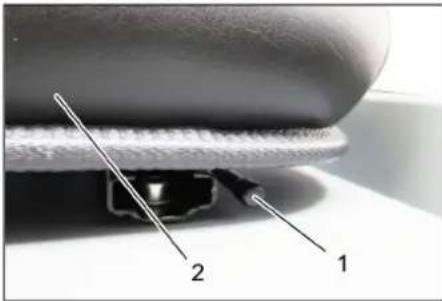

1 Arm til sædejustering

2 F ø r e r s æ d e

→ Træk armen til sædejustering ud.
→ Flyt sædet, slip armen og sæt den i indgreb.
→ Flyt sædet frem og tilbage for at kontrollere, at det er i indgreb.

Åbn gastilførslen

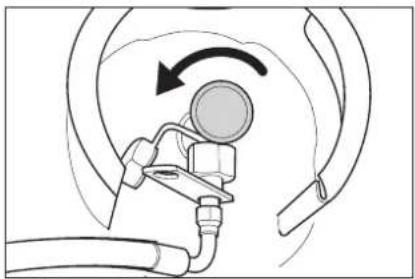

→ Åbn gasudtagelsesventilen ved at dreje den imod uret.

Start maskinen

Bemærk: Maskinen er udstyret med en sikkerhedsafbryder i sædet. Maskinen slukker, när førersædet forlades.

→ Tag plads på førersædet.

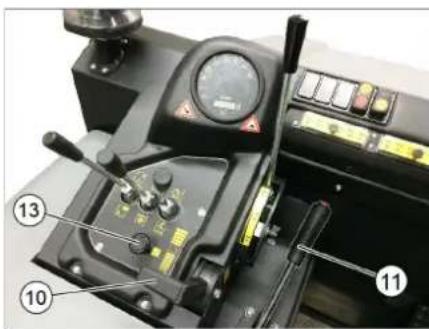

→ Lås parkeringsbremsen (11).
→ Skub justeringen til motoromdrejnings- tal (10) fremad.

Tænd motoren

→ Til start af motoren skal bremsepedalen trykkes.
→ Ved kolde udetemperaturer: Træk choker (13).
→ Drej tændingsnøglen til højre og start maskinen.
→ Slip tændingsnøglen, när maskinen er startet.
→ Tryk chokeren ind när motoren kører. Bemærk: Hold aldrig tændingsnøglen aktiveret i mere end 10 sekunder. Vent i mindst 10 sekunder, inden tændingsnøglen drejes igen.

Kørsel med maskinen

→ Træd langsomt på kørepedal "fremad".

Bak

△FARE

Fysisk Risiko!

→ Hvis du kører tilbage må der ikke opstå risiko for tredje personer, evt. bør du dirigeres ind.
→ Træd langsomt på kørepedal "bak".

Koreegenskaber

→ Kørselshastigheden kan reguleres trinløst med kørepedalerne.
→ Undgå rykvis aktivering af pedalen, da det kan beskadige hydraulikanlægget.
→ Slæk lidt på kørepedalen ved hastighedsreduktion på stigninger.

Bremsning

→ Slip kørepedalen. Maskinen bremser automatisk og bliver stående.

Bemærk: Bremseeffekten kan understøttes ved at trykke bremsepedalen.

Kørsel over forhindringer

Kørsel over faste forhindringer op til 70 mm:

→ Kør langsomt og forsigtigt fremad og over forhindringen.
Kørsel over faste forhindringer over 70 mm:
Der må kun kører hen over sådanne forhindringer ved hjælp af en dertil egnet rampe.

Fejefunktion

BEMAERK

Undgå at feje pakbånd, tråd eller lignende op, da det kan beskadige det mekaniske fejesystem.

Bemærk: For at få et optimalt rengøringsresultat bør kørselshastigheden tilpasses forholdene

Bemærk: Støvfilteret bør renses jævnligt under drift.

Bemærk: Hvis der hyppigt arbejdes i områder med finstøv, skal filtret ofte renses.

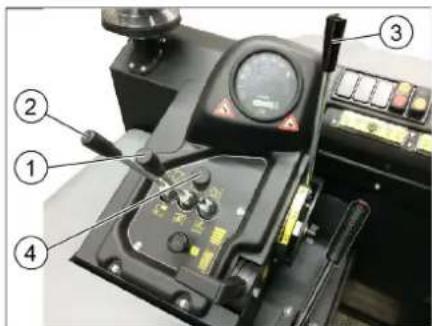

Betjeningshåndtag

1 Betjeningshändtag fejevalse og sidekost
2 Betjeningshåndtag snavsbeholder
3 Betjeningshåndtag fejevalse
4 Betjeningshåndtag beholderklap

Betjeningshåndtag fejevalse og sidekost

→ Betjeningshåndtag (1) fremad: Fejlvalse til, og sænk sidekost og til
→ Betjeningshåndtag (1) bagud: Fejevalse til.

Betjeningshåndtag snavsbeholder

→ Betjeningshåndtag snavsbeholder (2) fremad: Snavsbeholder sænkes.
→ Betjeningshåndtag snavsbeholder (2) tilbage: Snavsbeholder løftes.

Betjeningshåndtag fejevalse

→ Betjeningshåndtag fejevalse (3) fremad: Fejevalse løftes.
→ Betjeningshåndtag fejevalse (3) bagud: Fejevalse sænkes.

Betjeningshåndtag beholderklap

→ Betjeningshåndtag beholderklap (4) fremad: Beholderklappen på snavsbeholderen åbnes.
→ Betjeningshåndtag beholderklap (4) tilbage: Beholderklappen på snavsbeholderen lukkes.

Fejning af tørre underlag

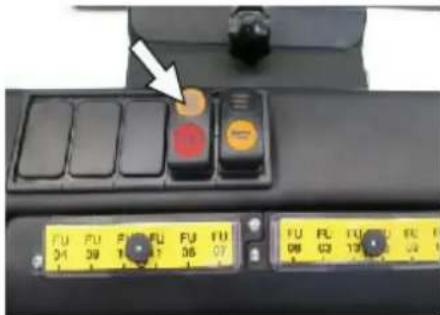

→ Tænde blæseren.
→ Ved rengøring af plane flader: Betjeningshåndtag fejevalse og side- kost (1) bagud: Fejevalse til. Betjeningshåndtag fejevalse (3) bagud: Fejevalse sænkes.
→ Betjeningshåndtag beholderklap (4) fremad: Beholderklappen åbnes.
→ Ved rengøring af kanter: Betjeningshåndtag fejevalse og side- kost (1) fremad: Fejevalse til, sidekost til og sænkes Betjeningshåndtag fejevalse (3) bagud: Fejevalse sænkes.

Fejning af fugtige eller våde underlag

→ Slukke blæseren.

→ Ved rengøring af plane flader: Betjeningshåndtag fejevalse og side- kost (1) bagud: Fejevalse til. Betjeningshåndtag fejevalse (3) bagud: Fejevalse sænkes.

→ Betjeningshåndtag beholderklap (4) fremad: Beholderklappen åbnes.

→ Ved rengøring af kanter: Betjeningshåndtag fejevalse og side- kost (1) fremad: Fejevalse til, sidekost til og sænkes Betjeningshåndtag fejevalse (3) bagud: Fejevalse sænkes.

Tømning af smudsbeholderen

FARE

Fysisk Risiko!

→ Under tømningen må der ikke opholde sig personer eller dyr i snavsbeholderens svingeområde.

Risiko for at vælte!

→ Stil maskinen på et plant underlagt under tømningen.

ADVARSEL

Risiko for kvæstelser!

→ Ræk aldrig ind mellem tømningsmekanikkens stangsystem. Det er forbudt at opholde sig under den løftede beholder.

BEMAERK

→ Det er muligt, at der slynges materiale rundt fra den drejende fejevalse under tømningen. Hold rigelig afstand.

→ Løft fejevalsen og sidekosten med betjeningshåndtaget. Betjeningshåndtag 1 til midten og betjeningshåndtag 3 fremad.
→ Luk beholderklappen, træk hertil håndtaget (4) tilbage.
→ Løft snavsbeholderen, træk hertil hånd- taget (2) tilbage.
→ Kør langsomt til samlingsbeholderen.
→ Aktiver stopbremsen.
→ Åbn beholderklappen, tryk hertil hånd- taget (4) frem og tøm snavsbeholderen.
→ Luk beholderklappen, træk hertil håndtaget (4) tilbage til den er vippet i slut-stilling.

→ Løsn stopbremsen. → Kør langsomt bort fra samlingsbeholderen. → Sænk snavsbeholderen til slutstilling, tryk hertil betjeningshåndtaget (2) frem.

Sluk for maskinen

→ Løft fejevalsen og sidekosten med betjeningshåndtaget. Betjeningshåndtag 1 til midten og betjeningshåndtag 3 fremad.
→ Luk beholderklappen, træk hertil håndtaget (4) tilbage.
→ Træk omstilleren til motorens omdrejningstal helt tilbage.
→ Trykke bremsepedalen og hold den ned.
→ Aktiver stopbremsen.
→ Drej tændingsnøglen om på "0" og træk nøglen ud.

Transport

⚠️FARE

Transportskader!

→ Tag højde for maskinens tomvægt (transportvægt), när den transporteres på trailer eller køretøjer.
→ Ved transport i biler skal renseren fast-spændes i.h.t. gældende love.
→ Drej tændingsnøglen om på "0" og træk nøglen ud.
→ Luk gasudtagelsesventilen ved at dreje den med uret.
→ Aktiver stopbremsen.
→ Ved punkterne til at surre fast (4x) skal maskinen sikres med spændingsseler, reb eller kæder.
→ Sørg for at sikre maskinen med kiler ved kanterne.

Opbevaring/pause

⚠️FARE

Fare for person- og materialeskader! Hold øje med maskinens vægt ved opbevaring.

→ Stil fejemaskinen på en plan flade i tør og frostfri omgivelse. Beskyt mod støv vha. en presenning.
→ Løft fejevalsen og sidekosten for at for-hindre skader på børsterne.
→ Luk beholderklappen.
→ Drej tændingsnøglen om på "0" og træk nøglen ud.

→ Luk gasudtagelsesventilen ved at dreje den med uret.

Skru gasslangen ud med omløbermøtrikken (nøglebredde 30 mm). Luk gasflasken med beskyttelsesdækslet og opbevar den stående i et velegnet rum (se hertil kapitel "Sikkerhedshenvisninger").

→ Fejemaskinen sikres mod at rulle væk.

Hvis fejemaskinen ikke skal bruges i en længere periode, skal nedenstående punkter overholdes:

→ Skift motorolie.

→ Afled sprøjtevandet ved forventning af frost og kontroller om der er tilstrækkeligt frostbeskyttelsesmiddel i kølevandet.

→ Rengør fejemaskinen indvendigt og udvendigt.

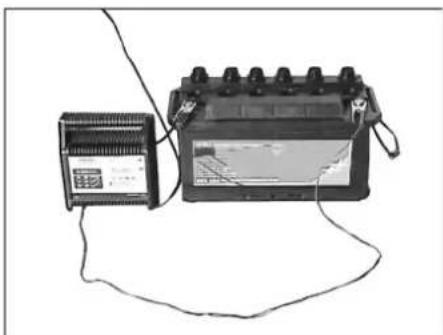

→ Afbryd batteriet.

→ Lad batteriet op ca. hver 2. måned.

→ Støvfilteret må ikke vaskes.
→ Istand sættelser må kun gennemføres af den godkendte kundeservice eller fagkyndige personer, som er fortroligt mit alle gældende sikkerhedsbestemmelser.
→ Ved arbejder på el-anlægget skal batteriet udkobles.
→ Stedforandrede maskiner der bruges til erhverv skal kontrolleres me hensyn til sikkerhed ifølge VDE 0701.
→ Stil fejemaskinen på et plant underlag.
→ Drej tændingsnøglen om på "0" og træk nøglen ud.
→ Aktiver stopbremsen.
→ Luk gastilførslen.

Rensning

FORSIGTIG

Risiko for beskadigelse!

→ Maskinen må ikke rengøres med en vandslange eller højtryksvandstråle (risiko for kortslutning eller andre skader).

Indvendig rengøring af maskinen

⚠️FARE

Fysisk Risiko!

→ Bær støvmaske og beskyttelsesbriller.
→ Tør maskinen af med en klud.
→ Blæs maskinen ren med trykluft.

Rengøring a maskinens udvendige side

→ Rengør maskinen udvendigt med en fugtig klud vædet i mild vaskelud.

Bemærk: Brug ingen aggressive rengøringsmidler.

Vedligeholdelsesintervaller

Bemærk: Driftstimetælleren angiver tidspunkterne for vedligeholdelsesintervallerne.

Vedligeholdelse udført af kunden

Bemærk: Alle service- og vedligeholdelsesarbejder, der skal udføres af kunden, skal udføres af uddannet fagpersonale. Kontakt Kärcher-forhandleren, såfremt der er behov herfor.

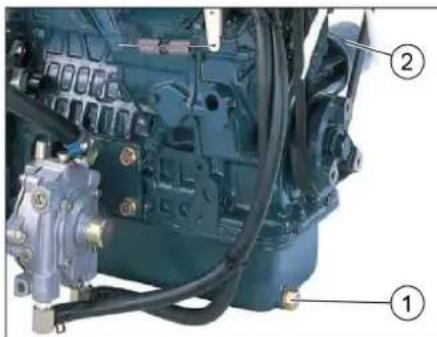

→ Kontroller motoroliestanden.
→ Kontroller væskestanden i kølemiddeludligningsbeholderen.
→ Kontroller fejevalsen og sidebørsten for slid og indviklede bänd.
→ Kontroller skillecentrifugen og luftfilteret, rengør det ved behov.
→ Kontroller alle betjeningselementers funktion.
→ Kontroller maskinen med hensyn til skader.

→ Kontroller gasledninger, tilslutninger og forbindelser
→ Rense vandkøleren.
→ Rens hydraulikoliekøleren.
→ Kontroller hydraulikanlægget.
→ Kontroller hydraulikoliens påfyldningsstand
→ Kontroller bremsevæskens status.
→ Kontroller tætningslisterne for slid, udskift dem ved behov.
→ Kontroller og smør beholderklappen.

Vedligeholdelse efter slitage:

→ Skift tætningslisterne ud.
→ Juster hhv. udskift tætningerne på siden.
→ Skift fejevalsen ud.
→ Skift sidebørsterne ud.

Bemærk: Beskrivelse, se kapitlet Vedligeholdelsesarbejder.

Vedligeholdelse udført af kundeservice

Bemærk: For at opretholde muligheden for at stille krav til garantien skal alle service- og vedligeholdelsesarbejder i garantiperioden udføres af en autoriseret Kärcher-kundeservice iht. serviceheftet.

Service after 50 driftstimer:

Vedligeholdelse efter 250/500/1000/1500/2000 driftstimer:

→ Lad kundeservice gennemføre vedligeholdelsen iht. tjeklisten.

Vedligeholdelsesarbejder

Klargøring:

→ Stil fejemaskinen på et plant underlag.
→ Drej tændingsnøglen om på "0" og træk nøglen ud.
→ Aktiver stopbremsen.
→ Luk gastilførslen.

Generelle sikkerhedsanvisninger

⚠️FARE

Fysisk Risiko!

→ Ved løftet snavsbeholder skal sikringsstangen altid sættes ind.
→ Sikringen må kun foretages udenfor fareområdet.

1 2

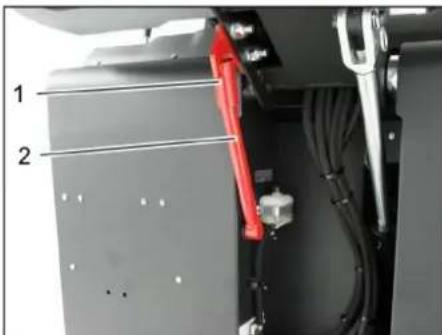

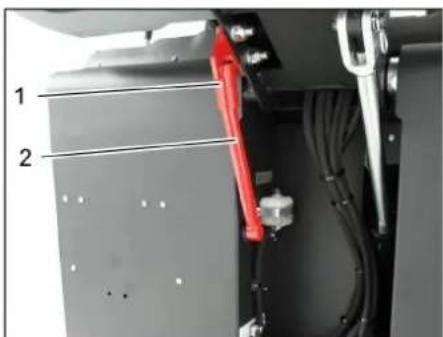

1 Holder sikringsstang

2 Sikringsstang

→ Klap sikringsstangen til højudtømningen opad og sæt den ind i holderen (sikret).

Der må ikke flyde væsker som motorolie, hydraulikolie, bremsevæske, diesel eller kølemiddel ned i jorden. Beskyt miljøet og sørg for en miljørigtigt bortskaffelse af affaldsolie.

Sikkerhedsanvisninger vedrørende batterierne

Overhold altid nedenstående advarsels-henvisninger ved håndtering af batterier:

	Følg anvisningerne på batteri-erne, i brugsanvisningen og i køretøjets driftsvejledning!
	Brug øjenværn!
	Hold børn væk fra syre og bat-terier!
	Eksplosionsrisiko!
	Gnister, åben ild og rygning for-budt!
	Ætsningsfare!
	Førstehjælp!
	Advarselsnotat!
	Bortskaffelse!
	Smid ikke batterier i affaldstøn-den!

FARE

Eksplosionsrisiko!

→ Brug kun batterier med polafdækning. Udskift polafdækningen i tilfælde af tab.

△FARE

Eksplosionsrisiko!

→ Værktøj eller lignende må ikke lægges på batteriet. Risiko for kortslutning og eksplosion.

⚠️FARE

Fysisk Risiko!

→ Sår må aldrig komme i berøring med bly. Vask altid hænder efter arbejde med batterierne.

⚠️FARE

→ Rygning og åben ild er forbudt.
→ Batterier må kun oplades i rum som er godt ventileret fordi der opstår eksplosive gas under opladningen.

⚠️FARE

Ætsningsfare!

→ Syresprøjt i øjne eller på huden skal skyldes med meget klar vand.
→ Søg derefter omgående en læge.
→ Tilsmudset tøj vaskes med vand.

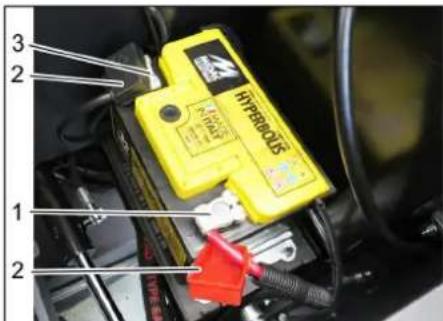

Montering og tilslutning af batteriet

Maskinen er seriemæssigt udstyret med et servicefri batteri.

→ Sæt batteriet i batteriholderen.
→ Skru holderne fast i bunden af batteriet.
→ Slut polklemmen (rød ledning) til pluspol (+).
→ Slut polklemmen til minuspol (-).
→ Anbringe polafdækningerne.
→ Kontroller, at batteripolerne og polklemmerne er tilstrækkelig beskyttet med polbeskyttelsesfedt.

Kontroller og korriger batteriets væskestand (kun ved batteri med ringe vedligeholdelsesbehov).

FORSIGTIG

Risiko for beskadigelse!

→ Ved syrefyldte batterier skal væske- standen kontrolleres jævnligt.
→ Skru dækslet af alle celler.
→ Træk en prøve ud af hver celle med sy- reafprøveren.

- Syren af et fuldstændig opladet batteri har ved 20 °C en speciel vægt på 1,28 kg/l.

- Syren på et delvis opladet batteri har en speciel vægt imellem 1,00 og 1,28 kg/l.

- Syrens vægt skal være den samme i alle celler.

→ Før prøven tilbage i cellen.
Hvis væskestanden er for lav, skal cellerne fyldes op til mærket med destilleret vand.
→ Oplad batteriet.
→ Skru dækslerne på cellerne igen.

Opladning af batteriet

⚠️FARE

Fysisk Risiko!

→ Overhold sikkerhedsbestemmelserne ved omgang med batteriet. Overhold opladerproducentens brugsvejledning.

⚠️FARE

Risiko for beskadigelse!

→ Oplad batteriet kun med en velegnet oplader.

→ Skru dækslet af alle celler. (kun ved servicefrit batter)
→ Slut ladeaggregatets pluspol-ledning til batteriets pluspoltilslutning.
→ Slut ladeaggregatets minuspol-ledning til batteriets minuspol-tilslutning.
→ Sæt netstikket i og tænd for ladeaggregatet.
→ Oplad batteriet med mindst mulig ladestrøm.
→ Hvis batteriet er opladet, skal opladeren først adskilles fra strømforsyningen og så fra batteriet.
→ Skru dækslerne på cellerne igen. (kun ved servicefrit batter)

Afmontere batteriet

→ Afbryd polklemmen fra minuspol (-).
→ Afbryd polklemmen fra minuspol (+).
→ Løsn holderne i bunden af batteriet.
→ Fjern batteriet fra batteriholderen.
→ Gamle batterier skal bortskaffes ifølge de gældende bestemmelser.

Kontroller bremsevæskeniveauet og påfyld bremsevæske.

⚠️FARE

Fysisk Risiko!

→ Ved løftet snavsbeholder skal sikringsstangen altid sættes ind.
→ Sikringen må kun foretages udenfor fareområdet.

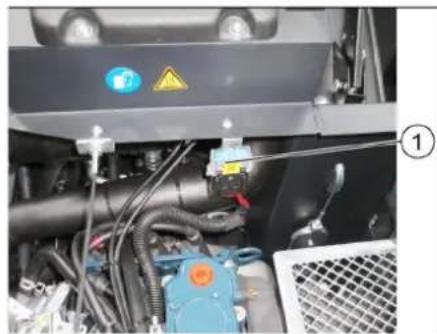

2 Bremsevæskebeholder

3 Låg

→ Kør snavsbeholderen op og fastgør med sikringsstangen, se hertil i kapitel "Tøm snavsbeholderen".

→ Kontroller, om der er nok bremsevæske i bremsevæskebeholderen.

OBS

Væskestanden skal ligge mellem min. og maks.

→ Påfyld DOT-bremsevæske, som aktuelt kan købes i handlen.

Kontrol af motoroliestanden og påfyldning af olie

△FARE

Forbrændingsfare!

→ Lad motoren køle af.
→ Kontroller først motoroliestanden tidligst 5 minutter efter, at der er slukket for motoren.

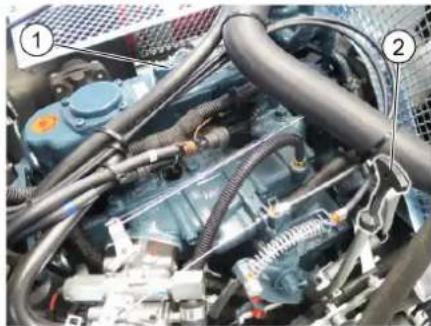

→ Træk oliepinden ud.
→ Tør oliepinden af og skub den i igen.
→ Træk oliepinden ud.
→ Aflæs oliens påfyldningsstand.
→ Sæt oliemåleren ind igen.

MAX MIN

- Oliestanden skal ligge mellem "MIN" og "MAX" mærket.

- Ligger oliestanden under "MIN" mærket, påfyld olie.

- Påfyld ikke over "MAX" mærket.

→ Skru påfyldningsdækslet af.
→ Påfyld motorolie. Olietype, se kapitlet Tekniske data.
→ Luk påfyldningsdækslet.
→ Vent i mindst 5 minutter.
→ Kontroller motoroliestanden.

Udskift motorolie og motorfilter

FORSIGTIG

Skoldningsfare på grund af varmt motorolie!

→ Lad motoren køle af.
→ En opsamlingsbeholder til mindst ca. 6 liter motorolie skal stå til disposition.
→ Lad motoren køle af.

→ Skru olieaftapningsskruen ud.
→ Skru påfyldningsdækslet af.
→ Aftap olien.
→ Skru oliefilteret af.
→ Rens holderen og tætningsfladerne.
→ Smør olie på tætningerne af det nye oliefilter inden det sættes i.

→ Sæt det nye oliefilter i og træk det fast med hånden.
→ Skru aftapningsskruen til oliet inklusive en ny tætning ind.
Tilspændingsmoment: 25 Nm
→ Påfyld motorolie. Olietype og påfyldningsmængde, se kapitlet Tekniske data.
→ Luk påfyldningsdækslet.
→ Lad motoren køre for ca. 10 minutter.
→ Kontroller motoroliestanden.

Kontroller oliestanden til hydraulikolien og påfyld hydraulikolie

VARSEL

Smudsbeholderen må ikke være løftet.

→ Åbn skærmen og sikr den med skærmstøtten.

1 Olieskueglas hydraulikolie
2 Hydrauliktank
3 Dæksel, oliepåfyldningsåbning
4 Skærmstøtte
→ Kontroller påfyldningsstanden af hydraulikolien på skueglasset.
- Oliestanden skal ligge mellem "MIN" og "MAX" mærket.
– Ligger oliestanden under "MIN" mærket, påfyld olie.
→ Skru dækslet til oliepåfyldningsåbningen af.
→ Rens påfyldningsområdet.
→ Fyld hydraulikolie på. Olietype, se kapitlet Tekniske data.
→ Skru dækslet til oliepåfyldningsåbningen på.

Kontroller hydraulikanlægget

VARSEL

Hydraulikanlægget må kun vedligeholdes af Kärcher-kundeservice.

→ Aktiver stopbremsen.
→ Tænd motoren
→ Kontroller alle hydraulikslanger og tætninger for tæthed.

Kontrol af kølemiddelniveau

1 Kølemiddel-udligningsbeholder
→ Kontroller påfyldningsniveauet ved kold motor.
→ Kontroller væskestanden i kølemiddeludligningsbeholderen. Den rigtige væskestand skal ligge mellem MIN og MAX.

Kontroller og rengør vand-/hydraulikoliekøleren.

⚠️FARE

Fare for forbrændinger og skoldning!

→ Lad vandkøleren køle af i mindst 20 minutter.
→ Kontroller kølevandsniveauet fra vandkøleren på kølemiddel-udligningsbeholderen.
Se kapitel "Kontroller kølevandsniveauet".
→ Rens kølerlamellerne.
Fjern tilsmudsninger med en blød børste, trykluft eller lavt vandtryk.
→ Kontroller alle kølerslanger og tætninger for tæthed.
→ Rens ventilatoren.

Kontrol af fejevalsen

→ Tænd motoren
→ Løft snavsbeholderen til slutpositionen.
→ Sluk for motoren.
→ Aktiver stopbremsen.
→ Sæt sikringsstangen ind til højudtømning.
→ Fjern bånd og snore fra fejevalsen.
→ Fjern sikringsstangen.
→ Tænd motoren
→ Sænk snavsbeholderen til slutpositionen.
→ Sluk for motoren.

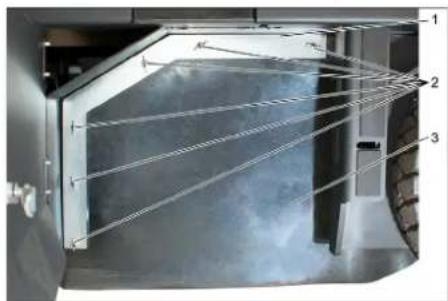

Udskiftning af fejevalsen

→ Smudsbeholderen køres op og støttes med sikringsstangen.
→ Åbn sideskærmen med nøglen.

→ Skru vingemøtrikken af.
→ Tag holdebøjlen af.
→ Klap tætningen i siden udad.
→ Skru fejevalseholderens fastspændingsskrue ud og sving holderen udad.
→ Tag fejevalsen ud.

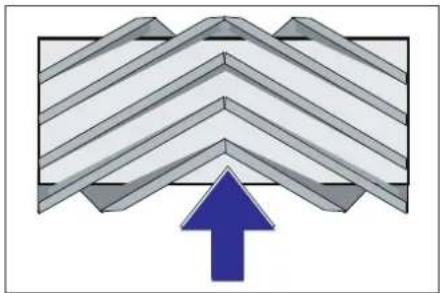

Fejevalsens monteringsposition i kørselsretningen (visning oppefra)

Bemærk: Ved monteringen af den nye fejevalse er det vigtigt at overholde børste-sættets korrekte monteringsposition.

→ Monter ny fejevalse. Fejevalsens noter skal sættes på kammene af den overfor liggende vinge.

Bemærk: Efter indbygningen af den nye fejevalse skal fejebanen indstilles på ny.

Kontrol og indstilling af fejevalsens fejebane

Bemærk: Af fabrik er fejebanen indstillet til 80 mm. Ved slitage af fejevalsen kan den efterjusteres trinløst.

→ Kontroller dæktrykket.
→ Slukke sugeblæseren.
→ Kør fejemaskinen hen på et jævnt og glat underlag, der er synligt dækket med støv eller kridt.
→ Betjeningshåndtag fejevalse og sidekost (1) bagud: Fejevalse til. Betjeningshåndtag fejevalse (3) bagud: Fejevalse sænkes.
→ Lad fejevalsen køre i ca. 10 sekunder.
→ Betjeningshåndtag fejevalse og sidekost (1) til midten: Betjeningshåndtag fejevalse (3) fremad: Fejevalse løftes.
→ Bak maskinen væk.
→ Kontroller fejeområdet.

80 - 85 mm

Fejebanens form skal være en jævn rek-tangel med en bredde på 80-85 mm.

→ Løsn og indstil stopskruen til slitagejusteringen (12). Skub fremad: smallere fejebane. Skub bagud: bredere fejebane.
→ Spænd stopskruen igen.
→ Kontrol fejevalsens fejebane igen som allerede beskrevet.

Kontroller og indstil fejevalsens fejebane

→ Løft sidekosterne.
→ Kør fejemaskinen hen på et jævnt og glat underlag, der er synligt dækket med støv eller kridt.
→ Sænk sidekosten med betjeningshåndtaget, og lad den køre i ca. 10 sekunder.
→ Løft sidekosterne.
→ Bak maskinen væk.
→ Kontroller fejeområdet.

40 - 50 mm

Fejebanens bredde bør være imellem 40-50 cm.

A B A B

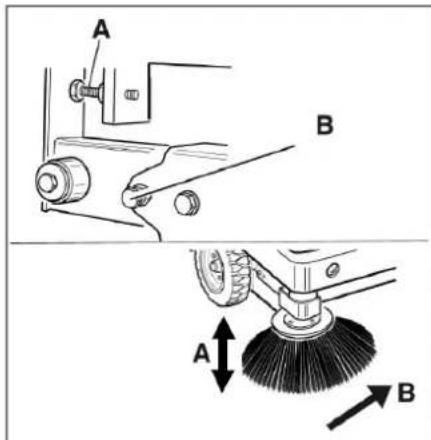

→ Korriger fejepositionen med to indstillingsskruer.
→ Kontroller fejeområdet.

Justere tætningerne i siden

⚠️FARE

Fysisk Risiko!

→ Ved løftet snavsbeholder skal sikringsstangen altid sættes ind.
→ Sikringen må kun foretages udenfor fareområdet.
→ Smudsbeholderen køres op og sikres med sikringsstangen.
→ Klap sikringsstangen til højudtømningen opad og sæt den ind i holderen (sikret).

→ Åbn sideskærmen som beskrevet i kapitel "Udskifte fejevalsen".
→ Løsn 6 vingemøtrikker på holdepladen i siden.
→ Løsn 3 møtrikker (SW 13) på holdepladen i foran.
→ Tryk tætningen i siden så langt ned (langhul) indtil den har en afstand på 1 - 3 mm til jorden.
→ Skru holdepladerne fast.
→ Gentag proceduren på den anden side af maskinen.

Manuel rensning af støvfilteret

→ Tænde den manuelle filterrensning.

Kontroller / udskift støvfilteret

ADVARSEL

Fysisk Risiko!

→ Bær støvbeskyttelsesmaske ved alle arbejder på filteranlægget. Overhold sikkerhedsbestemmelserne vedrørende håndtering af fintstøv.
→ Rens støvfilteret med tast "Filterensning".
→ Tøm smudsbeholderen.

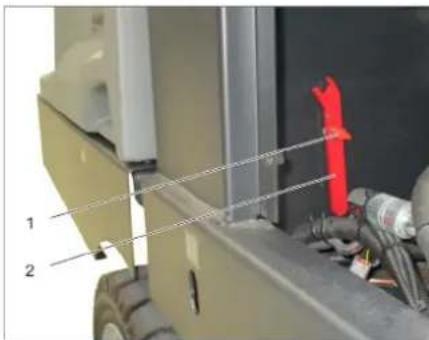

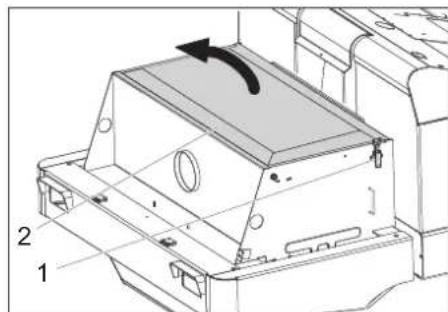

1 Låseanordning maskinens hætte
2 S k æ r m
3 Filterdæksel

→ Åbn låsemekanismen ved at skrue vingemøtrikken ud.
→ Vip skærmen frem.

1 Lås, filterafdækning (2x)
2 Filterdæksel
→ Åbn läset.
→ Åbn filterafdækningen.

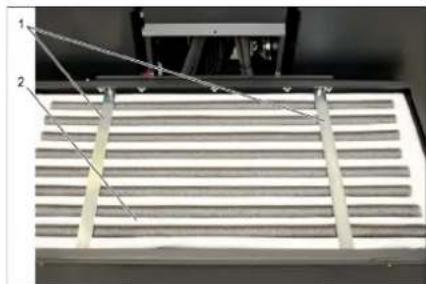

1 Tværdragere
2 Støvfilter

→ Kontroller støvfiltret, rens og udskift efter behov.

OBS

Udskiftningen af støvfiltret må kun foretages af Kärcher kundeservice.

Kileremmen skal give ca. 7-9 mm efter ved et tryk på 10 kg.

→ Kileremmens spænding skal indstilles fra en autoriseret kundeservice.

Kontrol og udskiftning af luftfilteret

1 2 1

1 Lås
2 Luftfilterhus

→ Fjern sidebeklædningen.
→ Tag luftfilterets kasse af.
→ Udskift luftfilterindsatsen.

Bemærk: monteringsposition med udblæsningsåbning nedad (se figuren).

Rens skillecentrifugen

Udskiftning af sikringer

FU 34 FU 39 FU 10 FU 96 FU 07 FU 38 FU 03 FU 13 FU 02 FU ② ① ② ①

1 Fingermøtrik
2 Låg sikringskasse

→ Skrue fingermøtrikken ud.
→ Åbn låget på sikringskassen.
→ Kontroller sikringerne.
→ Udskift defekte sikringer.

Bemærk: Brug kun sikringer med samme værdi.

Bemærk: Sikringen FU 01er placeret i motorrummet.

* Disse sikringer må kun skriftes af kunde-servicepersonale, da en kontrol af fejl på maskinen er nødvendig.

Hjælp ved fejl

Fejl Afhjælpning
Maskinen kan ikke startes Sæt dig	på sæden, sædeafbryderen aktiveres.
	Til start af motoren skal bremsepedalen trykkes.
	Oplade eller udskifte batteriet
	Gasflaske tom - udskift gasflasken
	Gasudtagelsesventilen lukket - åbn gasudtagelsesventilen ved at dreje den imod uret.
	Islag på gasventilen - bemærk beskrivelsen til udskiftning af gasflasker.
	Kontakt Kärcher-kunderservice.
Motoren arbejder uregelmæssigt Røns luftfilteret eller skift filterpatronen ud
Motor overophedet Påfylde kølemiddel
Motoren er i gang, men maskinen kører kun langsomt	Skylle køleren grundigt
	Spænde kileremmen
	Kontakt Kärcher-kunderservice.
Motoren er i gang, men maskinen kører kun langsomt	Løsn stopbremsen.
	Luk friløb (kørselsposition)
	Sæt gashåndtaget helt frem (høj omdrejningstal).
	Kontroller for opviklede bänd og snører.
	Kontakt Kärcher-kunderservice.
Piftende lyse i hydraulikken Fyld hydraulikolie på
Børsterne drejer sig kun langsomt eller slet ikke	Sæt gashåndtaget helt frem (høj omdrejningstal).
	Kontroller for opviklede bänd og snører.
	Kontakt Kärcher-kunderservice.
Ringe eller ingen sugekraft i børsteområdet	Kontroller, rens eller udskift støvfilteret.
	Kontakt Kärcher-kunderservice.
Maskinen støver Justere tætningerne i siden
Fejeenheden mangler at opsamle snavs	Tøm smudsbeholderen.
	Kontroller, rens eller udskift støvfilteret.
	Udskiftning af fejevalsen
	Justere fejebanen
	Udskifte snavsbeholderens tætningsstribe
	Fjerne fejevalsens blokering
	Beholderklappen på snavsbeholderen åbnes.
	Kontakt Kärcher-kunderservice.
Snavsbeholderen kan ikke sænkes eller løftes	Sæt gashåndtaget helt frem (høj omdrejningstal).
	Fjern sikringsstøtten fra snavsbeholderen.
	Kontakt Kärcher-kunderservice.
Beholderklappen på snavsbeholderen åbnes ikke.	Kontakt Kärcher-kunderservice.
Fejl med dele som bevæges hydraulisk	Kontakt Kärcher-kunderservice.

Tekniske data

		KM 120/250 R LPG Classic
Maskindata
Kørselshastighed, fremad km/h 9
Kørselshastighed, tilbage km/h 4
Stigningsevne maks. % 18
Fejeydelse i areal uden sidebørster m	^2/h 8100
Fladekapacitet med sidekost m	^2/h 10800
Arbejdsbredde uden sidebørster mm 900
Arbejdsbredde med sidekost mm 1200
Beskyttelsesklasse, dryptæt --IPX 3
Driftstid ved fyldt gasflaske	h	4
Motor
Type	--	Kubota WG 972 GL-E3
Type	--	LPG gasmotor med 3 cylindre med 3-vejs-katalysator
CO ^2 Emission i henhold til målemetoder i EU-forordning 2016/1628 (trin V)	g/kWh	844,3
Kølingsmåde	--	Vandkøling
Omdrejningsretning	--	imod uret
Boring	mm 68
Løftehøjde	mm 68
Kubikindhold	cm ^3	740
Oliemængde	I	3,25
Drifts-omdrejningstal	1/min	2500
Max. omdrejningstal	1/min	2500
Omdrejningstal tomgang	1/min	1300
Effekt maks.	kW/PS	12,7 / 17,0
Maks. drejningsmoment ved 2400 1/min	Nm	60
Oliefilter	--	Filterpatron
Luftfilter til sugning	--	Indre filterpatron, ydre filterpatron
Brændstoftype	LPGFlaskegasblandinger af propan og butan er tilladt.Propanindholdet skal være mindst 90 %.
Tankindhold	11 kg hhv. 20 liter (udskiftningsflaske)
El-anlæg
Batteri	V, Ah	12, 52
Generator, omdrejningsstrøm	V, Watt	12, 150
Starter	-- El-starter
Hydraulisk anlæg
Oliemængde i hele hydraulikanlægget	I	26,5
Oliemængde i hydrauliktanken	I	21,2
Olietyper
Motor (over 25 °C)	--	SAE 30, SAE 10W-30, SAE 15W-40
Motor (0 til 25 °C)	--	SAE 20, SAE 10W-30, SAE 10W-40
Motor (under 0 °C)	--	SAE 10W, SAE 10W-30, SAE 10W-40
Hydraulik	--	HV 46
Smudsbeholder
Maks. aflæsningshøjde	mm 1400
Smudsbeholderens volumen	I	250
Fejevalse
Fejevalsens diameter	mm 300
Fejevalsens bredde	mm 900
Omdrejningstal	1/min	350
Fejebane	mm 80
Sidekost
Sidebørstens diameter	mm 600
Omdrejningstal (trinløs)	1/min	0 - 60
Gummidæk
Størrelse foran -- 15-4.5x8
Størrelse bagved -- 15-4.5x8
Bremse
Forhjul -- mekanisk
Baghjul -- hydrostatisk
Filter- og sugesystem
Type -- Posefilter
Omdrejningstal 1/min 2800
Filterflade finstøvfilter m	^2	6,0
Nominelt vakuum sugesystem mbar 15,5
Nominel volumenstrøm for sugesystemet m	^3/h	800
Vibratorsystem	--	El-motor
Omgivende betingelser
Temperatur	°C	-5 til +40
Luftfugtighed, ikke-kondenserende	%	0 - 90
Oplyste værdier ifølge EN 60335-2-72
Støjemission
Lydtryksniveau L_pA	dB(A)	83
Usikkerhed K_pA	dB(A)	3
Lydeffektniveau L_WA + usikkerhed K_WA	dB(A) 104
Maskinvibrationer
Hånd-arm vibrationsværdi	m/s ^2	<2,5
Sæde	m/s ^2	0,8
Usikkerhed K	m/s ^2	0,1
Mål og vægt
Længde x bredde x højde	mm	2082x1250x1450
Venderadius højre	mm	1350
Venderadius venstre	mm	1350
Egenvægt	kg	851
Tilladt totalvægt	kg	1300
Godkendt akselbelastning foran	kg	787
Godkendt akselbelastning bagved	kg	513
Forbehold for tekniske ændringer!

Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EU-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed.

Produkt: Fejesugningsmaskine sid-deapparat

Type: KM 120/250 R LPG Classic 1.186-001.0

Gældende EU-direktiver

Anvendte harmoniserede standarder

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Anvendte overensstemmelsesvurderingsprocedurer

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

Målt: 102

Garanteret: 104

Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

Sikkerhetsanvisninger ..... NO 2

Sikkerhetsanvisninger for

betjening ..... NO 2

Sikkerhetsanvisninger for

kjøring ..... NO 2

Følg sikkerhetstekninske

Trille feiemaskinen for hånd NO 6

Ta i bruk. NO 6

Generelle merknader... NO 6

Montere/skifte gassflaske NO 6

Stille inn førersetet. . . . . NO 7

Sikkerhetsanvisninger

Sikkerhetsanvisninger for betjening

– Dersom gasen tankes fra en stor beholder skal du spørre om gjeldende forskrifter hos den aktuelle gassleverandøren.

⚠️Fare!

Fare for skade!

- Gass i væskeform gir frostskader på utildekket hud.

Maskin med beskyttelsestak

MERKNAD

Til dette må først minuspolen også plusspolen avklemmes.

- lyser ved tom gassflaske

Før den tas i bruk

Låse/løsne parkeringsbrems

Trille feiemaskinen for hånd

Merknad

Koble til gassflaske

OBS

Betjeningsspak feievals og sidekost

→ Betjeningsspak (1) forover: Feievals på og sidekost senkes ned og på.
→ Betjeningsspak (1) bakover: Feievals på.

Betjeningsspak feieavfallsbeholder

→ Betjeningsspak feieavfallsbeholder (2) fremover: Feieavfallsbeholderen senkes
→ Betjeningsspak feieavfallsbeholder (2) bakover: Feieavfallsbeholderen løftes.

Betjeningsspak feievalse

→ Betjeningsspak feievals (3) forover: Feievalsen løftes.
→ Betjeningsspak feievals (3) bakover: Feievalsen senkes.

Betjeningsspak beholderklaff

→ Betjeningsspak beholderklaff (4) fremover: Beholderklaffen til feieavfallsbeholderen åpner seg.
→ Betjeningsspak beholderklaff (4) bakover: Beholderklaffen til feieavfallsbeholderen lukker seg.

Feie tørre gulv

Ved omgang med batterier må det tas hen- syn til:

→ Sett batteriene i batteriholderen.
→ Skru holderne fast i bunnen av batteriet.
→ Koble polklemmen (rød kabel) til plusspolen (+).
→ Koble polklemmen til minuspolen (-).
→ Sett på beskyttelseshette på batteripolene.
→ Kontroller at batteripoler og polklemmer er tilstrekkelig beskyttet med polfett.

Kontroller og korriger væskenivået til batteriet (gjelder kun vedlikeholdslette batterier med batterilokk).

FORSIKTIG

Fare for skade!

Kontroller bremsevæskenivået og fyll på bremsevæske

⚠️FARE

Fare for skade!

2 Bremsevæskebeholder

3 Deksel

→ Kontroller om det er tilstrekkelig bremsevæske i bremsevæskebeholderen.

Merknad

Væskenivået skal være mellom min. og maks.

→ Ved behov, fyll på med standard DOT-bremsevæske.

Feieavfallsbeholderen skal ikke være løftet.

Fjern smuss med en myk børste, trykkluft eller lavt vanntrykk.

Merk: Vær oppmerksom på børstesettets posi- sjon när du monterer den nye feievalsen.

Anvendte overensstemmende normer

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Anvendt metode for samsvarsvurdering

Symboler på apparaten. SV 1

Hänvisningar om avlastning .. SV 4

Manövrerings- och funktionselement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SV 5

Bild på sopmaskin ..... SV 5

Symboler på apparaten

Säkerhetsanvisningar

Hänvisningar om avlastning

△FARA

Säkerhetshänvisningar batterier
