KM 120250 R LPG Classic - Smeták Kärcher - Bezplatný návod k obsluze

Typ produktu	Tepelná zametačka na plyn LPG
Značka	Kärcher
Model	KM 120/250 R LPG Classic
Rozměry (D × Š × V)	2082 × 1250 × 1450 mm
Hmotnost prázdného	851 kg
Celková přípustná hmotnost	1300 kg
Palivo	Plynov LPG (propan/butan, min. 90 % propanu), láhev 11 kg
Motor	Kubota WG 972 GL-E3, 3 válce, 12,7 kW (17 k)
Pracovní rychlost vpřed	9 km/h
Pracovní rychlost vzad	4 km/h
Šířka zametání bez bočního kartáče	900 mm
Šířka zametání s bočním kartáčem	1200 mm
Výkon zametání bez bočního kartáče	8100 m²/h
Výkon zametání s bočním kartáčem	10800 m²/h
Objem nádoby na prach	250 L
Maximální výška vysypání	1400 mm
Maximální stoupavost	18 %
Filtrační systém	Kapsový filtr, plocha 6,0 m²
Hladina hluku (LpA)	83 dB(A)
Baterie	12 V, 52 Ah
Parkovací brzda	Mechanická na předních kolech
Denní údržba	Zkontrolovat hladiny oleje, chladicí kapaliny, stav kartáčů a filtrů
Bezpečnost	Bezpečnostní kontakt v sedadle, parkovací brzda, bezpečnostní tyč pro zvednutou nádobu
Náhradní díly	K dispozici u Kärcher; používejte pouze originální díly
Opravitelnost	Údržba zákazníkem možná u jednoduchých úkonů; složité zásahy provádí autorizovaný servis

Často kladené otázky - KM 120250 R LPG Classic Kärcher

Jak nastartovat zametačku Kärcher KM 120/250 R LPG Classic?

Posaďte se na sedadlo řidiče (bezpečnostní kontakt), zatáhněte parkovací brzdu, posuňte plynovou páku na 1/3, sešlápněte brzdový pedál, poté otočte klíček zapalování do polohy 2 pro nastartování motoru. Za studena vytáhněte sytič. Nejprve otevřete přívod plynu.

Jak vyměnit plynovou láhev na této zametačce?

Zavřete ventil odběru plynu, nechte motor běžet na volnoběh až do zastavení. Odšroubujte plynovou hadici (klíč 30 mm), nasaďte ochranný kryt na prázdnou láhev. Otevřete třmenový uzávěr, vyměňte láhev. Našroubujte hadici na novou láhev, zkontrolujte těsnost mýdlovou vodou. Dodržujte montážní polohu: připojení musí směřovat dolů.

Jak vysypat nádobu na prach?

Postavte stroj na rovný povrch, zvedněte kartáč a boční kartáč, zavřete klapku sběrače, poté zvedněte nádobu na prach. Přibližte se k odpadnímu kontejneru, zatáhněte parkovací brzdu, otevřete klapku sběrače pro vysypání. Zavřete klapku, spusťte nádobu. Nikdy nestůjte pod zvednutou nádobou a používejte bezpečnostní tyč.

Jaké jsou důležité bezpečnostní pokyny pro používání?

Přečtěte si celý manuál. Noste přiléhavý oděv a protiskluzovou obuv. Nezametajte hořlavé, výbušné látky nebo reaktivní kovové prachy. Nepřekonávejte svahy větší než 18% ve směru jízdy. Motor běží ještě 3 sekundy po vypnutí. Vždy používejte parkovací brzdu. Nenechávejte stroj bez dozoru s běžícím motorem.

Jak udržovat rotační kartáč?

Pravidelně kontrolujte opotřebení a navíjení drátů nebo pásů. Pro výměnu kartáče zvedněte nádobu a zajistěte ji bezpečnostní tyčí, otevřete boční kryt, odšroubujte upevnění, vyjměte starý kartáč a nainstalujte nový v souladu se směrem drážek. Po výměně nastavte stopu zametání (šířka 80-85 mm) pomocí dorazového šroubu.

Co dělat, když motor nenastartuje?

Zkontrolujte, zda sedíte na sedadle (bezpečnostní kontakt), zda je brzda zatažena, a zda je sešlápnutý brzdový pedál. Zkontrolujte baterii, hladinu plynu (prázdná láhev nebo uzavřený ventil). Za studena použijte sytič. Pokud problém přetrvává, nahlédněte do tabulky odstraňování problémů v návodu nebo kontaktujte servis.

Lze zametačku použít na mokré podlahy?

Ano, pro zametání vlhkých nebo mokrých podlah vypněte ventilátor. Pro čištění povrchu dejte páku kartáče-válce do zadní polohy (kartáč v chodu) a spusťte kartáč. Otevřete klapku sběrače. Pro okraje spusťte také boční kartáč. Nenasávejte kapaliny.

Jaké jsou intervaly údržby?

Denně: kontrolujte hladiny oleje a chladicí kapaliny, stav kartáčů a filtrů. Týdně: kontrolujte plynové vedení, čistěte chladič a chladič oleje, kontrolujte hydrauliku a hladinu brzdové kapaliny. První údržba autorizovaným servisem se doporučuje po 50 provozních hodinách, poté každých 250/500/1000 hodin.

Jak vyčistit prachový filtr?

Použijte tlačítko ručního čištění filtru (odstraňování ucpání). Pokud je filtr velmi znečištěný, otevřete kryt stroje, odemkněte kryt filtru, vyjměte filtr a vyčistěte jej stlačeným vzduchem. Filtr nemyjte vodou. V případě potřeby jej vyměňte v autorizovaném servisu.

Jaký typ motorového oleje použít?

Použijte motorový olej vhodný pro okolní teplotu: SAE 30, 10W-30 nebo 15W-40 při teplém počasí (>25°C); SAE 20, 10W-30 nebo 10W-40 při mírném počasí (0 až 25°C); SAE 10W, 10W-30 nebo 10W-40 při chladném počasí (<0°C). Hydraulický systém používá olej HV 46. Pro přesná množství nahlédněte do návodu.

NÁVOD K OBSLUZE KM 120250 R LPG Classic Kärcher

1 Fékpedál 2 „Elöremenet“ pedál 3 „Hátramenet“ pedál

2 „Elöremenet“ pedál

3 „Hátramenet“ pedál

Obecná upozornění.....CS 1

Ochrana životního prostředí CS 1

Záruka CS 1

Příslušenství a náhradní díly CS 1

Symboly použité v návodu k

obsluze....CS 1

Symboly na zařízení ... CS 1

Používání v souladu s určením CS 2

Bezpečnostní pokyny ..... CS 2

Bezpečnostní pokyny pro

obsluhu CS 2

Bezpečnostní pokyny pro

jízdní provoz. . . . . . . . . CS 2

Bezpečnostně-technické po-

kyny pro vozidla na zkapal-

něné plyny . . . . . . . . . CS 2

Zařízení se spalovacím mo-

torem CS 3

Přístroje s horním vyprazd-

ňováním ...... CS 3

Přístroje s ochrannou stře-

chou pro řidiče ..... CS 4

Bezpečnostní pokyny pro

přepravu přístroje. . . . . . CS 4

Bezpečnostní pokyny pro

péči a údržbu ..... CS 4

Funkce....CS 4

Pokyny pro vykládku ..... CS 4

Ovládací a funkční prvky ..... CS 5

Obrázek zametacího stroje CS 5

Ovládací panel.....CS 5

Pedály CS 5

Kontrolka a displej ..... CS 6

Před uvedením do provozu ... CS 6

Aretujte/povolte parkovací

brzdu CS 6

Pohyb zametacího stroje

bez vlastního pohonu...CS 6

Uvedení do provozu ..... CS 6

Obecná upozornění .... CS 6

Montáž/výměna plynové

láhve CS 6

Zkušební a údržbové práce CS 6

Provoz CS 7

Nastavení sedadla řidiče CS 7

Otevřete přívod plynu...CS 7

Startování zařízení. . . . . CS 7

Pojíždění přístroje ..... CS 7

Zametací provoz ..... CS 7

Vyprázdnění nádoby na na-

metené nečistoty ..... CS 8

Vypnutí zařízení.....CS 8

Přeprava CS 8

Skladování/vyřazení z provozu CS 8

Ošetřování a údržba ..... CS 8

Obecná upozornění .... CS 8

Čištění CS 8

Intervaly údržby ..... CS 8

Údržba....CS 9

Pomoc při poruchách. ..... CS 14

Technické údaje CS 15

EU prohlášení o shodě ..... CS 16

Před prvním použitím svého zařízení si přečtěte tento původní návod k používání, řídte se jím a uložte jej pro pozdější použití nebo pro dalšího majitele.

Obecná upozornění

Pokud při vybalování najdete škody vzniklé při přepravě, spravte svého prodejce.

– Štítek na přístroji s varováním a pokyny uvádí důležité pokyny pro bezpečný provoz.

– Kromě pokynů uvedených v návodu k použití je nutné dodržovat všeobecné bezpečnostní předpisy a předpisy pro prevenci úrazů stanovené zákonem.

Ochrana životního prostředí

	Obalové materiály jsou recyklo-vatelné. Obal nezahazujte do do-movního odpadu, ale odevzdejte jej k opětovnému zužitkování.
	Vysloužilá zařízení obsahují cen-né recyklovatelné materiály, kte-ré by měly být odevzdávány k opětnému zhodnocení. Vyslouži-lá zařízení proto likvidujte pro-střednictvím příslušných sběr-ných míst.
Kapaliny jako jsou motorové oleje, hyd-raulické oleje, brzdové kapaliny, nafty nebo chladici kapaliny nesmí proniknout do půdy. Chraňte životní prostředí a kapaliny likvidujte ekologicky.

Informace o obsažených látkách (REACH)

Aktuální informace o obsažených látkách naleznete na adrese:

V každé zemi platí záruční podmínky vydané příslušnou distribuční společností. Případné poruchy zařízení odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní závady. V případě uplatňování nároku na záruku se s dokladem o zakoupení obraťte na prodejce nebo na nejbližší oddělení služeb zákazníkům.

Příslušenství a náhradní díly

⚠NEBEZPEČÍ

Aby nedošlo k ohrožení, smí opravy a montáže náhradních dílů provádět pouze autorizovaná zákaznická služba.

– Smí se používat pouze příslušenství a náhradní díly schválené výrobcem. Originální příslušenství a originální náhradní díly skýtají záruku bezpečného a bezporuchového provozu přístroje.

– Další informace o náhradních dílech najdete na www.kaercher.com v části Service.

Symboly použité v návodu k obsluze

⚠NEBEZPEČÍ

Varuje před bezprostředně hrozícím nebezpečí, které má za následek těžká fyzická zranění nebo usmrcení.

⚠VAROVÁNÍ

Varuje před případnou nebezpečnou situací, která by mít za následek těžká fyzická zranění nebo usmrcení.

⚠UPOZORNĚNÍ

Upozornění na případnou nebezpečnou situaci, která může vést k lehkým fyzickým zraněním nebo k věcným škodám.

POZOR

Upozornění na potenciálně nebezpečnou situaci, která může mít za následek poškození majetku.

Symboly na zařízení

	Nebezpeči popálení o horké plochy! Před prací na zařízení nechte výfukový systém dostatečně vychladnout.
	Práce na zařízení provádějte vždy ve vhodných rukavicích.
	Nebezpečí pohmoždění při sevření mezi pohyblivé části vozídla.
	Nebezpečí úrazu při styku s pohyblivými díly. Nevkládejte ruce.
	Nebezpečí požáru. Nevysá-vejte hořící či doutnající předměty.
	Uchycení řetězu / uvázání je-řábu
	Úchytné body pro zvedák.
	Maximální sklon podkladu při jízdě se zdviženou nádobou na zametené nečistoty.
	Ve směru jízdy jezděte pouze do stoupání 18%.

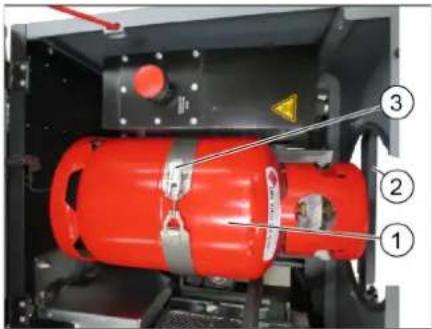

	Dbejte na montážní polohu plynové láhve! Přípojka resp. prstenový otvor musí směro-vat dolů.

Používání v souladu s určením

Zametací stroj používejte výlučně v souladu s údaji tohoto návodu k obsluze.

– Tento zametací stroj je určen k zametání znečištěných ploch venku. – Zařízení není schváleno pro veřejnou silniční dopravu. – Jakékoli použití překračující tento rámec platí za použití, jež není v souladu s určením. Za škody vzniklé takovým používáním výrobce neručí; rizika za ně nese uživatel sám. – (Plynový motor) Provoz zařízení v uzavřených prostorech je povolen v případě dostatečného větrání. – Uskladňování plynových lahví a přístroje je povoleno pouze v úrovni země. – Na přístroji neprovádějte žádné úpravy. – Přístroj je určen pouze pro povrchy určené v návodu. – Najíždět smíte jen na plochy schválené pro použití stroje podnikatelem nebo jeho zmocněncem. – Obecně platí: Snadno vznětlivé látky udržujte v dostatečné vzdálenosti od přístroje (nebezpečí výbuchu/požáru).

– Nikdy přístrojem nemette/nenasávejte jakékoliv hořlaviny či zápalné látky jako jsou explozivní kapaliny, hořlavé plyny, neředěné kyseliny, rozpouštědla. K tomu patří benzín, ředidla barev nebo topné oleje, které při smíšení s nasávaným vzduchem mohou tvořit výbušné plyny nebo směsi, dále aceton, nezředěné kyseliny nebo rozpouštědla, které napadají materiály použité na přístroji. – Nikdy nezametejte/nevysávejte reaktivní kovový prach (např. hliník, hořčík, zinek), neboť ve spojení se silně alkalickými nebo kyselými čisticími prostředky vytvářejí výbušné plyny. – Přístroj není vhodný pro uklizení látek ohrožujících zdraví. – Nikdy přístrojem nemette/nenasávejte hořící či doutnající předměty! – Pobyt v ohroženém prostoru je zakázán. Nikdy nepracujte v prostorách, ve kterých hrozí nebezpečí exploze! – Je nepřípustné brát s sebou doprovodné osoby. – Strkat/tahat nebo přepravovat předměty není s tímto přístrojem dovoleno.

Vhodné podlahy

• asfalt – průmyslová podlaha
• potěr
• beton
• dlažba

Bezpečnostní pokyny

Bezpečnostní pokyny pro obsluhu

→ (Platí pouze pro Finsko) Pokud je přístroj vybaven hadicovými rozvody z PVC, nesmí se používat při nízkých okolních teplotách (pod 0 °C). Máte-li dotazy k přístroji, kontaktujte společnost Kärcher. → Přístroj s pracovním zařízením musíte před použitím zkontrolovat ohledně řádného stavu a bezpečnosti provozu. Pokud jejich stav není bez závad, nelze je používat. → Používáte-li přístroj v nebezpečných prostorách (např. benzinová pumpa), dodržujte bezpodmínečně příslušné bezpečnostní předpisy. Nikdy nepracujte v prostorách, ve kterých hrozí nebezpečí exploze!

⚠NEBEZPEČÍ

Nebezpečí úrazu!

→ Nepoužívejte přístroj bez ochranného přístřešku proti padajícím předmětům v oblastech, kde hrozí, že by obsluha přístroje mohla být zasažena padajícími předměty. → Uživatel smí přístroj používat pouze k účelům, ke kterým byl přístroj vyroben. Při práci s přístrojem je uživatel povinen dbát místních specifik a brát při práci zřetel na třetí osoby, zvláště děti. → Je třeba ze zásady dodržovat veškerá předpisová opatření, pravidla a nařízení, která platí pro motorová vozidla. → Před začátkem práce se musí obsluhující přesvědčit, zda jsou všechna ochranná zařízení správně připojena a funkční. → Obsluhující personál je zodpovědný za kolize s jinými osobami nebo jejich majetkem. → Dbejte na přiléhavé oblečení obsluhujícího personálu. Používejte pevnou obuv a nenoste volné oděvy. → Před vyjetím zkontrolujte okolní prostor (např. děti). Dbejte na dostatečný rozhled! → Zařízení se nesmí nikdy nechat bez dozoru, dokud je motor v chodu. Pracovník obsluhy smí zařízení opustit teprve tehdy, když je motor v klidu, zařízení je zajištěno proti samovolnému pohybu a klíč je vytažen. → Aby se zabránilo použití zařízení nepovolanou osobou, je třeba vždy vyndat klíč. → Přístroj smějí používat jen osoby, které jsou obeznámeny s manipulací nebo prokázaly schopnost jej obsluhovat a které jsou používáním výslovně pověřeny.

→ Toto zařízení není určeno k tomu, aby je používaly osoby (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby zcela bez zkušeností a/nebo znalostí, ledaže by tak činily pod dohledem osoby pověřené zajištěním jejich bezpečnosti nebo poté, co od ní obdržely instruktáž, jak se zařízením zacházet. → Na děti je třeba dohlížet, aby bylo zajištěno, že si se zařízením nebudou hrát.

UPOZORNĚNÍ

Nebezpečí poškození! Nezametat pásky, provazy nebo dráty, protože se jinak namotají kolem zametacího válce.

Bezpečnostní pokyny pro jízdní provoz

⚠NEBEZPEČÍ

Nebezpečí úrazu! Zkontrolujte nosnost podkladu před jízdou.

⚠NEBEZPEČÍ

Hrozí nehoda, Nebezpečí úrazu!

→ Rychlost jízdy musíte přizpůsobit daným poměrům. Nebezpečí převrácení při přílišných stoupáních. → Ve směru jízdy jezděte pouze do stoupání 18%. Nebezpečí převrácení při nestabilním podkladu. → S přístrojem pohybujte výhradně na zpevněném podkladu. Nebezpečí převrácení při příliš velkém bočním náklonu. → Šikmo ke směru jízdy zdolávejte pouze stoupání do max. 10%.

Bezpečnostně-technické pokyny pro vozidla na zkapalněné plyny

Hlavní spolek komerčních oborových spolků e.V. (HVBG). Zkapalněné plyny (pohonné plyny) jsou butan a propan nebo směsi propan/butanu. Jsou dodávané ve zvláštních lahvích. Provozní tlak těchto plynů závisí na vnější teplotě.

⚠NEBEZPEČÍ

Nebezpečí exploze!

Zkapalněným plynem nezacházejte jako s benzínem. Benzín se vypařuje pomalu, naopak zkapalněný plyn se okamžitě mění v plyn. Nebezpečí úniku plynu v uzavřeném prostoru a následné vznícení je tedy u zkapalněných plynů větší než u benzínu.

UPOZORNĚNÍ

Používejte pouze láhve na kapaliny naplněné pohonnými hmotami v souladu s kvalitou DIN 51622.

Použití domácího plynu a plynu pro táboření je zásadně zakázáno.

Směsi kapalin se mohou lišit u různých plynových motorů. Schválené směsi kapalin najdete v technických údajích.

Povinnosti vedení provozu a zaměstnanců

– Veškeré osoby, které musí manipulovat se zkapalněným plynem, mají z důvodu zajištění bezpečného provozu povinnost si osvojit nezbytné znalosti o specifických vlastnostech zkapalněných plynů. Tento spis musí být během provozování zametacího stroje vždy k dispozici.

Údržbu provádí odborník

– Funkčnost a těsnost zařízení na zkapalněný plyn musí být v pravidelných časových intervalech, minimálně jednou za rok, přezkoušeny odborníkem (podle BGG 936). – Kontrola musí být potvrzena písemně. Předmět kontroly je uveden v německých předpisech § 33 a § 37 UVV "Použití zkapalněných plynů" (BGV D34). – Jako všeobecné předpisy platí pokyny pro kontrolu vozidel, jejichž motory jsou poháněny zkapalněnými plyny, vydané spolkovým ministrem pro dopravu.

– Přívod plynu smí být prováděn vždy pouze z jedné nádrže. Přívod plynu z více nádob souběžně může způsobit, že dojde k přečerpání z jedné do druhé nádoby. Tím je přeplněná nádoba vystavena po pozdějším zavření ventilu (srov. B. 1 těchto pokynů) nepřípustnému zvýšení tlaku. – Při montáži naplněné plynové lahve se musí zohledňovat montážní poloha plynové přípojky, bližší informace najdete v kapitole „Montáž plynové lahve“.

Výměna plynové láhve musí být provedena opatrně. Při instalaci a demontáži musí být výstupní plynové hrdlo ventilu láhve utěsněno pevným utažením závěrné matice pomocí klíče.

– Netěsné plynové láhve nesmějí být nadále používány. Je nezbytné je za dodržení všech bezpečnostních opatření okamžitě vypustit ve volném prostranství a označit jako netěsné. Při odevzdávání nebo odběru poškozených plynových láhví musí být pronajimatel nebo jeho zástupce (zaměstnanec čerpací stanice atd.) okamžitě písemně o poškození informován. – Dříve než plynovou láhev připojíte, musíte zkontrolovat bezvadný stav připojovacího hrdla. – Po připojení láhve musíte její těsnost zkontrolovat pomocí pěnivého prostředku. – Ventily otevírejte pomalu. Otevírání a zavírání nesmí být prováděno za pomoci úderných nástrojů. – Požáry tekutého plynu haste pouze z bezpečné vzdálenosti a bezpečného krytu.

- používejte pouze suchý nebo plynový sněhový hasící přístroj.

- k chlazení plynové nádoby použijte dostatečné množství vody.

– U zařízení na zkapalněný plyn musí být neustále kontrolován jejich bezpečný stav, zvláště pak těsnost. Používání vozidla pokud netěsní plynová lahev je zakázáno. – Před povolením potrubního resp. hadicového spoje musíte uzavřít ventil na lahvi. Připojovací matice na lahvi musí být otevírána pomalu a nejprve jen lehce, neboť může dojít k spontánnímu úniku plynu, který se pod tlakem nachází ve vedení.

– Pokud přečerpáváte plyn z velké nádrže, musíte se informovat o platných předpisech u příslušného velkoobchodu se zkapalněnými plyny.

⚠Pozor!

Nebezpečí poranění!

– Zkapalněný plyn způsobuje v tekuté formě na kůži omrzliny. - Po demontáži musí být závěrná matice pevně našroubována na připojovací závit. - Na zkoušku těsnosti lze použít mýdlovou vodu nebo jiné pěnivé přípravky. Osvětlování zařízení na zkapalněný plyn pomocí otevřeného plamene je zakázané. - Při výměně jednotlivých dílů zařízení musí být dodržovány montážní předpisy výrobců. Přitom musí být uzavřeny závěrné ventily láhve a hlavní závěrné ventily. - Stav elektrického zařízení motorových vozíků s pohonem na zkapalněné plyny musí být neustále kontrolován. Při netěsnosti dílů vedoucích plyn mohou způsobit jiskry výbuch. - Při delších odstávkách vozidla na zkapalněný plyn musí být před uvedením do provozu odstavná plocha vozidla nebo jeho elektrického zařízení řádně vyvětrána. – Nehody spojené s plynovými láhvemi nebo zařízeními na zkapalněný plyn musí být neprodleně nahlášeny oborovému spolku a příslušnému živnostenskému kontrolnímu úřadu. Poškozené díly musí být uchovány až do ukončení šetření.

V odstavných a skladovacích prostorech a úpravných dílnách

– Uskladnění lahví s pohonnými plyny resp. zkapalněnými plyny musí být prováděno podle předpisů TRF 1996 (Technická pravidla pro zkapalněné plyny, viz DA k BGV D34, příloha 4). – Plynové láhve musí být skladovány ve stoje. Manipulace s otevřeným ohněm a kouření v prostoru skladiště nádob a během oprav není dovoleno. Ve volném prostranství uložené láhve musí být zajištěny proti přístupu neoprávněných osob. Prázdné láhve musí být vždy zavřené. – Závěrné ventily láhve a hlavní závěrný ventil musí být uzavřeny okamžitě po odstavení vozidla. – Na polohu a vlastnosti odstavných ploch vozidel poháněných zkapalněným plynem se vztahují ustanovení spolkového řádu pro garáže a příslušných zemských stavebních řádů. – Plynové lahve musí být uchovávány ve zvláštních prostorech oddělených od odstavných míst (viz DA k BGV D34, příloha 2). – Elektrické ruční lampy používané v těchto prostorech musí být opatřeny uzavřeným, utěsněným krytem a pevným ochranným košem.

– Při pracích v upravovacích dílnách musí být uzavřeny závěrné ventily láhve a hlavní závěrný ventil a láhev s pohonným plynem chráněna před tepelnými vlivy. – Před provozními přestávkami a před koncem provozu musí být zodpovědným pracovníkem zkontrolováno, jestli jsou všechny ventily, především ventily láhví uzavřeny. Práce s ohněm, především svařování a frézování, nesmí být prováděny v blízkosti lahví s pohonným plynem. Láhve s pohonným plynem nesmí být uchovávány v dílnách ani v případě, že jsou prázdné. – Odstavné a skladovací prostory jakož i upravovací dílny musí být dobře větrané. Přitom je třeba dbát na to, že jsou zkapalněné plyny těžší než vzduch. Hromadí se na podlaze, v příkopech a jiných prohlubních a může zde vytvářet vzducho-plynové směsi s nebezpečím výbuchu.

Zařízení se spalovacím motorem

→ Stroj se nesmí používat v nadmořské výšce nad 1200 m.

⚠NEBEZPEČÍ

Nebezpečí otravy!

→ (Plynový motor) Provoz zařízení v uzavřených prostorech je povolen v případě dostatečného větrání. → Výfukové plyny jsou jedovaté a zdraví škodlivé, nesmějí být vdechovány.

⚠NEBEZPEČÍ

Nebezpečí úrazu!

→ Výfukový otvor spalovacího motoru nesmí být zavřen. → Motor po vypnutí vyžaduje doběh, který trvá asi 3 sekundy. Během tohoto intervalu se zdržujte dostatečně daleko od oblasti pohonu.

⚠NEBEZPEČÍ

Nebezpečí popálení!

→ Nedotýkejte se horkého spalovacího motoru. → Před odstraněním krytování nechte vozidlo vychladnout. → Nad výfuk se nenahýbejte ani se za něj nechytejte.

Přístroje s horním vyprazdňováním

⚠NEBEZPEČÍ

Nebezpečí úrazu!

→ Při práci na horním vyprazdňování zcela zvedněte nádobu na nametené nečistoty a zajistěte ji. → Zajišťování provádějte pouze mimo nebezpečný prostor.

Přístroje s ochrannou střechou pro řidiče

OZNÁMENÍ

Ochranná střecha řidiče (volitelně) poskytuje ochranu před většími padajícími předměty. Neposkytuje však ochranu při převržení!

→ Denně kontrolujte ochrannou stříšku, zda není poškozená. → Při poškození, a to i jednotlivých součástí, je třeba celou ochrannou stříšku vyměnit. → Jakékoli úpravy ochranné stříšky nebo upevňování jiných prvků, součástek a modulů, než které schválila společnost Kärcher, je nepřípustné a za určitých okolností může omezit funkčnost ochranné stříšky.

Bezpečnostní pokyny pro přepravu přístroje

→ Dbejte na vlastní hmotnost (přepravní hmotnost) přístroje při přepravování na přívěsu nebo vozidle. → Při přepravě přístroje, odpojte akumulátor a přístroj upevněte.

Bezpečnostní pokyny pro péči a údržbu

→ Před čištěním a údržbou zařízení, výměnou dílů nebo přestavením na jinou funkci je třeba zařízení vypnout a vyndat klíč. → Při pracích prováděných na elektrickém zařízení je třeba odpojit akumulátor. Při tom je třeba odpojit nejdříve záporný a poté kladný pól.

Opětovné připojení se provádí v opačném pořadí. Nejdříve připojte kladný pól a poté záporný pól.

→ Zařízení nesmíte čistit proudem vody z hadice ani vodním vysokotlakým paprskem (nebezpečí zkratů či jiných škod). → Údržbu smí provádět jen příslušný servis nebo odborníci v této oblasti, kteří jsou seznámeni se všemi příslušnými bezpečnostními předpisy. → Dodržujte bezpečnostní kontrolu podle místně platných předpisů pro mobilní průmyslově využívané přístroje. → Práce na zařízení provádějte vždy ve vhodných rukavicích.

Funkce

Zametací stroj pracuje na principu zametacích lopatek.

– Otáčející se zametací válec dopravuje nečistoty přímo do nádoby na nametený materiál. – Postranní metla čistí rohy a hrany zametací plochy a dopravuje nečistoty do dráhy zametacího válce. – Jemný prach je nasáván sacím dmychadlem přes prachový filtr.

Pokyny pro vykládku

⚠ NEBEZPEČÍ

Nebezpečí úrazu a nebezpečí poškození!

→ Dbejte na hmotnost přístroje při přepravě! → Nepoužívejte vysokozdvižný vozík, zařízení se přitom může poškodit.

Vlastní hmotnost (přepravní hmotnost)

851 kg*

* Pokud jsou přimontovány doplňkové sady je hmotnost vyšší o příslušnou hodnotu.

→ Při nakládání přístroje je nezbytné použít vhodnou rampu nebo jeřáb! → Při používání rampy dodržujte následující: Světlá výška nad zemí 70 mm. → Pokud je přístroj dodán na paletě, je nezbytné vytvořit pomocí přiložených prken rampu pro sjíždění.

Příslušný návod naleznete na straně 2 (vnitřní strana obálky).

Důležité upozornění: každé prkno musí být upevněno dvěma šrouby.

A

Obrázek zametacího stroje – Ovládací panel

ilustrace A

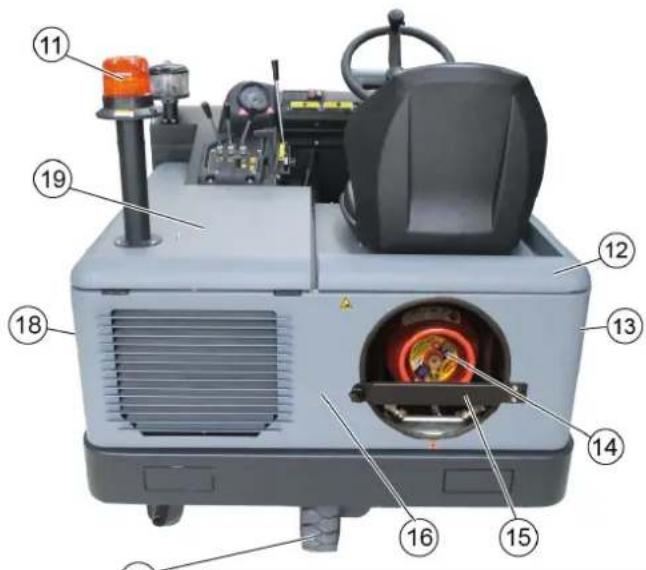

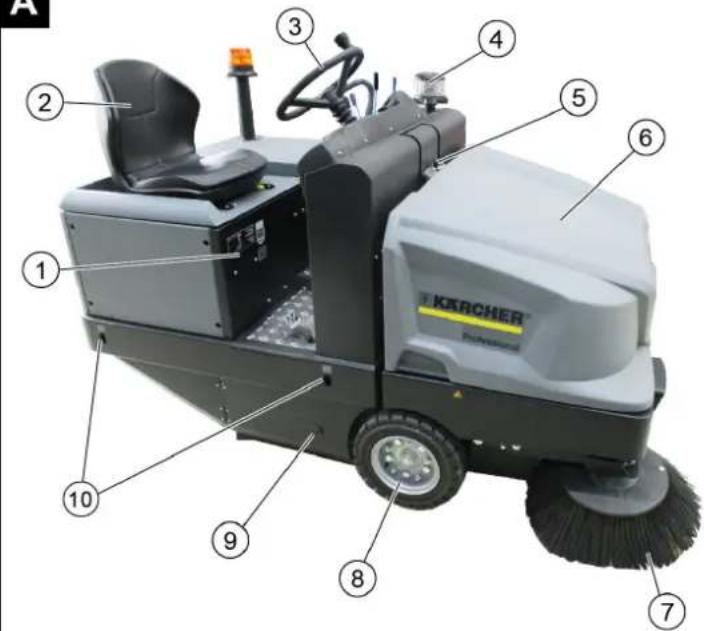

1 typový štítek 2 Sedadlo (s kontaktním spínačem sedadla) 3 Volant 4 Odstředivý odlučovač 5 Zajištění kapoty 6 Kryt přístroje 7 Boční smetáky, vpravo 8 Přední kolo 9 Přístup zametací válec 10 Uvazovací bod 11 Otáčivá výstražná svítilna 12 Kapota přístroje vpravo 13 Zakrytí, vpravo 14 Plynová láhev 15 Bezpečnostní podpěra 16 Obložení zádě 17 Zadní kolo 18 Zakrytí, vlevo 19 Kapota vlevo (kapota motoru)

ilustrace B

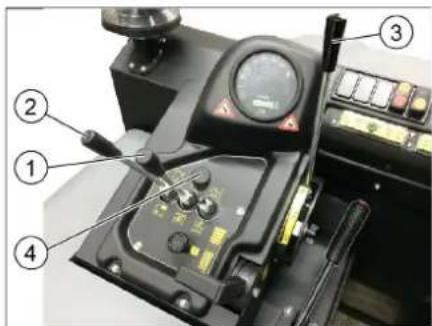

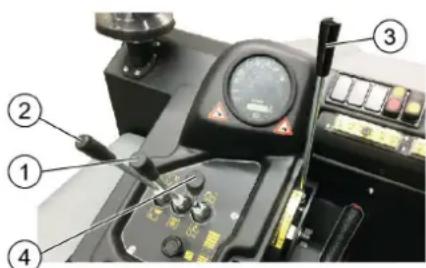

1 Ovládací páka zametacího válce a postranního kartáče Páka dopředu: Zap. zametacího válce a pokles a zap. postranního kartáče. Páka dozadu: Zapnutí zametacího válce

2 Ovládací páka nádoby na zametené nečistoty Zvednout / spustit nádobu na nametený materiál

3 Ovládací páka zametacího válce Zvednutí a pokles zametacího válce

4 Ovládací páka klapky nádoby Otevření / zavření klapky nádoby

5 Kontrolka a displej

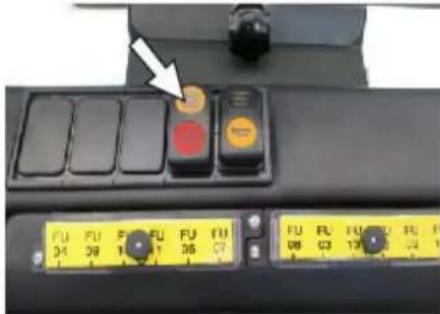

6 Spínač dmychadla a čištění filtru Poloha uprostřed: Čištění filtru a vypnutí dmychadla Poloha vpředu: Dmychadlo zap. Poloha vzadu: Čištění filtru zap. a dmychadlo vyp.

7 Spínač klaksonu 8 Pojistky 9 Zámek zapalování

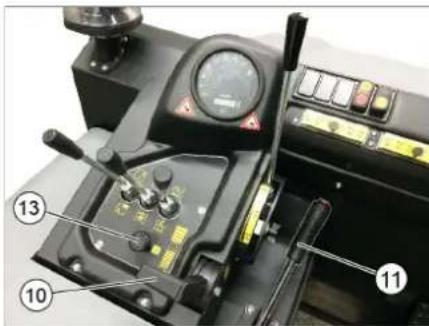

Poloha 0: Vypněte motor Poloha 1: Zapnout zapalování Poloha 2: Spusťte motor

10 Plynový pedál seřízení otáček motoru 11 Parkovací brzda 12 Úprava nastavení při opotřebení / nastavení sběrného prostoru zametacího válce 13 Sytič

Pedály

ilustrace C

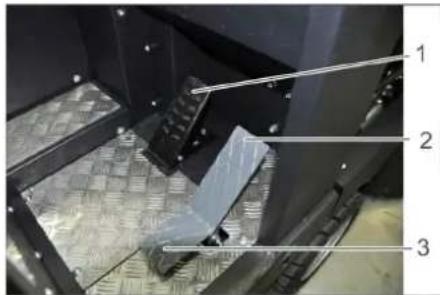

1 Brzdový pedál 2 Pedál plynu "vpřed" 3 Pedál plynu "vzad"

Kontrolka a displej

ilustrace D

1 Počítadlo provozních hodin 2 Kontrolka nabíjení 3 Kontrolka tlaku oleje 4 Kontrolka teploty chladicí kapaliny 5 Motorem nasávaný vzduch 6 Kontrolka aktivace parkovací brzdy 7 Směr jízdy vpřed 8 Směr jízdy vzad 9 Kontrolka parkovacích světel/potkávacích světel (volitelná výbava) 10 Kontrolka zbytku paliva - bliká v případě využití rezervy - svítí pokud je plynová láhev prázdná

Před uvedením do provozu

Aretujte/povolte parkovací brzdu

→ Povolte parkovací brzdu, přitom sešlápněte brzdový pedál. → Aretujte parkovací brzdu, přitom sešlápněte brzdový pedál.

Pohyb zametacího stroje bez vlastního pohonu

Upozornění

Tento postup je nutný tehdy, pokud se přístroj posune z palety, resp. pokud je přístroj ve vleku nebo se musí bez vlastního pohonu vytáhnout na přepravní vozidlo.

POZOR

Zametacím strojem bez vlastního pohonu nepohybujte po delších trasách a ne rychleji než 10 km/h.

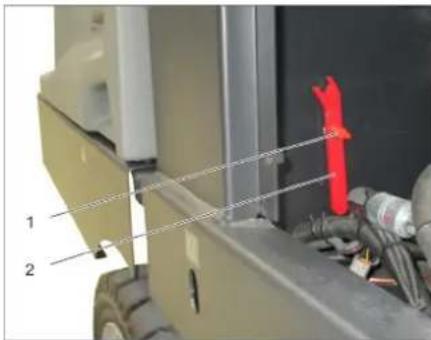

1 Šroub 2 Klíč → Vyšroubujte šroub. → Vyjměte klíček.

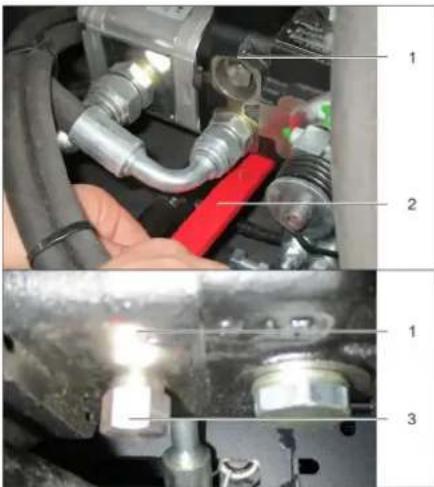

1 Hydraulické čerpadlo 2 Klíč 3 Matice

→ Povolte matici klíčem (otevřete volnoběh), až lze přístroj posouvat. → DŮLEŽITÉ UPOZORNĚNÍ: Matici po posunutí opět utáhněte (zavřete volnoběh = jízdní poloha).

Uvedení do provozu

Obecná upozornění

→ Před uvedením do provozu čtěte návod k obsluze od výrobce motoru, především bezpečnostní pokyny. → Zametací stroj odstavte na rovné ploše. → Vytáhněte klíček ze zapalování. → Aretujte brzdu.

Montáž/výměna plynové láhve

⚠NEBEZPEČÍ

Nebezpečí úrazu!

→ Dodržujte bezpečnostně-technické pokyny pro vozidla na zkapalněné plyny. → Omrzliny a pěnově žluté usazeniny na plynové lahvi jsou známkou netěsnosti. → Výměnu láhve smějí provádět pouze poučení odborníci. → Láhve s pohonnými plyny nesmí být měněny v garážích nebo prostorách podzemí. → Při výměně lahve nekuřte a nepoužívejte otevřené světlo. → Při výměně lahví pevně uzavřete uzavírací ventil lahve na zkapalněný plyn a okamžitě nasaďte ochrannou krytku na prázdnou láhev.

⚠VAROVÁNÍ

Používejte pouze výměnné láhve kontrolované konstrukce o obsahu 11 kg.

UPOZORNĚNÍ

Použití domácího plynu a plynu pro táboření je zásadně zakázáno.

Povoleny jsou směsi kapalin propanu a butanu. Obsah propanu musí být nejméně 90 %.

Montáž plynové lahve

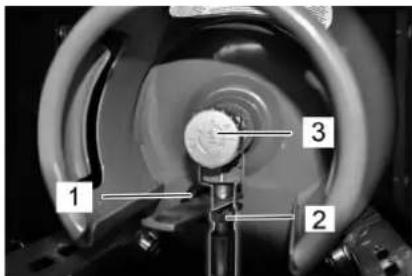

POZOR

Dbejte na montážní polohu plynové láhve! Přípojka resp. prstenový otvor musí směřovat dolů.

1 Plynová láhev 2 Bezpečnostní podpěra 3 Třmenový uzávěr → Povolte šroub na zajišťovací tyči a vytočte tyč směrem ven. → Vyměňte plynovou láhev. → Z připojovacího ventilu plynové láhve odšroubujte ochrannou čepičku. → Zavřete třmenový uzávěr.

Připojení plynové lahve

POZOR

Po připojení láhve musíte její těsnost zkontrolovat pomocí pěnivého prostředku.

1 Ochranná čepička 2 Plynová hadice s převlečnou maticí 3 Ventil odběru plynu

→ Na připojovací ventil plynové láhve našroubujte plynovou hadici (velikost klíče 30 mm). → Uzavřete jisticí tyč a zajistěte šroubem.

Výměna prázdné plynové láhve

Pokud výstražné světlo rezervy paliva při práci trvalým rozsvícením ohlásí prázdnou plynovou láhev, postupujte následovně:

→ Zavřete ventil odebírání plynu otočením ve směru hodinových ručiček. → Zaparkujte stroj a nechte jej běžet na volnoběh, dokud se motor nezastaví. Upozornění: Tím zajistíte, že jsou všechny plynovody prázdné a nemůže dojít k zamrznutí, které by zamezilo nastartování motoru. → Odšroubujte plynovou hadici (velikost klíče 30 mm). → Na připojovací ventil plynové láhve našroubujte ochrannou čepičku. → Otevřete třmenový uzávěr.

OZNÁMENÍ

Přípojka má levotočivý závit.

⚠ Varování

Ventil odebírání plynu (3) otevřete až po nastartování přístroje (viz kapitola Spuštění přístroje).

Zkušební a údržbové práce

Každý den před zahájením provozu

→ Zkontrolujte hladinu motorového oleje. → Zkontrolujte stav naplnění chladicí kapaliny v expanzní nádrži. → Kartáčové válce a boční koště zkontrolujte ohledně opotřebení a navinuté pásky. → Zkontrolujte, zda nejsou na kolečkách navinuté pásky. → Zkontrolujte odstředivý odlučovač a vzduchový filtr, v případě potřeby je vyčistěte. → Zkontrolujte funkci všech obslužných prvků. → Zkontrolujte, zda není zařízení poškozeno. → Očistěte prachový filtr pomocí tlačítka čištění filtru.

Upozornění: Popis viz kapitola Péče a údržba.

Provoz

Nastavení sedadla řidiče

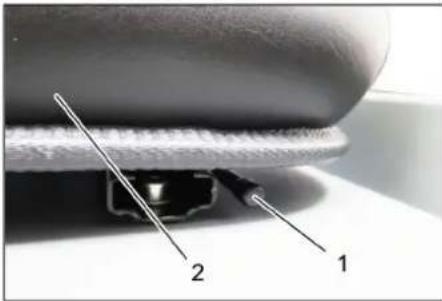

1 Páčka pro seřízení sedadla

2 Sedadlo řidiče

→ Páku pro nastavení sedadla vytáhněte směrem ven. → Přesuňte sedadlo, páku uvolněte a zajistěte. → Střídavými pohyby sedadla dopředu a dozadu zkontrolujte, zda je zajištěno.

Otevřete přívod plynu

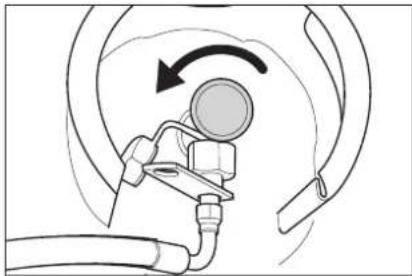

→ Otevřete ventil odebírání plynu otočením proti směru hodinových ručiček.

Startování zařízení

Upozornění: Zařízení je vybaveno kontaktním spínačem sedadla. Když řidič opustí sedadlo, zařízení se vypne.

→ Posaďte se na sedadlo řidiče. → Zajistěte parkovací brzdu (11). → Nastavení otáček motoru (10) posuňte dopředu o 1/3.

Spusťte motor

→ Chcete-li spustit motor, musíte sešlápnout brzdový pedál. → Při nízkých venkovních teplotách: Vytáhněte sytič (13). → Otočte klíčkem zapalování doprava a nastartujte přístroj. → Jakmile přístroj nastartuje, pusťte klíček zapalování. → Pokud motor běží bez problémů, zatlačte sytič.

Upozornění: Startér nenechávejte stisknutý déle než 10 sekund. Před novým spuštěním startéru počkejte alespoň 10 sekund.

Pojíždění přístroje

2 Pedál plynu "vpřed"

3 Pedál plynu "vzad"

→ Posuňte nastavení otáček motoru zcela dopředu (provozní otáčky). → Sešlápněte brzdový pedál a držte ho sešlápnutý. → Povolte parkovací brzdu.

Jízda vpřed

→ Pomalu sešlapujte pedál plynu "vpřed".

Jízda vzad

⚠ NEBEZPEČÍ

Nebezpečí úrazu!

→ Při couvání nesmějí být nijak ohroženy třetí osoby, v případě potřeby se nechte navádět. → Pomalu sešlapujte pedál plynu "vzad".

Chování vozidla za jízdy

→ Pedálem plynu lze plynule regulovat rychlost jízdy. → Při zacházení s plynovým pedálem se vyhněte trhavým pohybům, můžete tak poškodit hydrauliku. → Jestliže ve stoupání klesá výkon, uberte mírně na plynovém pedálu.

Brzdy

→ Jestliže plynový pedál uvolníte, zařízení se automaticky zabrzdí a zůstane stát.

Upozornění: Účinnost brzdění lze podpořit sešlápnutím brzdového pedálu.

Přejíždění překážek

Přejíždění pevných překážek do rozměru 70 mm:

→ Přejed'te pomalu a opatrně jízdou vpřed.

Přejíždění pevných překážek větších než 70 mm:

→ Překážky lze přejíždět jen s pomocí vhodné rampy.

Zametací provoz

POZOR

Nemette balící pásky, dráty nebo podobné, může to vést k poškození zametací mechaniky.

Upozornění: Pro dosažení optimálního čisticího výsledku by měla být rychlost jízdy přizpůsobena podmínkám.

Upozornění: Při provozu by měl být prachový filtr v pravidelných intervalech očišťován.

Upozornění: Při častých činnostech v oblasti s jemným prachem musíte častěji vyčistit filtr.

Ovládací páka

1 Ovládací páka zametacího válce a postranního kartáče 2 Ovládací páka nádoby na zametené nečistoty 3 Ovládací páka zametacího válce 4 Ovládací páka klapky nádoby

Ovládací páka zametacího válce a postranního kartáče

→ Ovládací páka (1) dopředu: Zap. zametacího válce a pokles a zap. postranního kartáče. → Ovládací páka (1) dozadu: Zap. zametacího válce.

Ovládací páka nádoby na zametené nečistoty

→ Ovládací páka nádoby na zametené nečistoty (2) dopředu: Nádoba na zametené nečistoty se sníží. → Ovládací páka nádoby na zametené nečistoty (2) dozadu: Nádoba na zametené nečistoty se zvedne.

Ovládací páka zametacího válce

→ Ovládací páka zametacího válce (3) dopředu: Zametací válec se zvedne. → Ovládací páka zametacího válce (3) dozadu: Zametací válec poklesne.

Ovládací páka klapky nádoby

→ Ovládací páka klapky nádoby (4) dopředu: Klapka nádoby na zametené nečistoty se otevře. → Ovládací páka klapky nádoby (4) dozadu: Klapka nádoby na zametené nečistoty se zavře.

Zametání suché podlahy

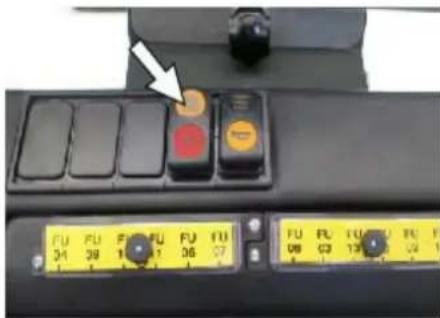

→ Zapněte ventilátor. → Při čištění ploch:

Ovládací páka zametacího válce a postranního kartáče (1) dozadu: Zapnutí zametacího válce.

Ovládací páka zametacího válce (3) dozadu: Zametací válec poklesne.

→ Ovládací páka klapky nádoby (4) dopředu: Klapka nádoby se otevře.

→ Při čištění obrubníků z boku:

Ovládací páka zametacího válce a postranního kartáče (1) dopředu: Zapnutí zametacího válce, postranní kartáč se zapne a poklesne.

Ovládací páka zametacího válce (3) dozadu: Zametací válec poklesne.

Zametání vlhké nebo mokré podlahy

→ Vypněte ventilátor.

→ Při čištění ploch:

Ovládací páka zametacího válce a postranního kartáče (1) dozadu: Zapnutí zametacího válce.

Ovládací páka zametacího válce (3) dozadu: Zametací válec poklesne.

→ Ovládací páka klapky nádoby (4) dopředu: Klapka nádoby se otevře.

→ Při čištění obrubníků z boku:

Ovládací páka zametacího válce a postranního kartáče (1) dopředu: Zapnutí zametacího válce, postranní kartáč se zapne a poklesne.

Ovládací páka zametacího válce (3) dozadu: Zametací válec poklesne.

Vyprázdnění nádoby na nametené nečistoty

⚠NEBEZPEČÍ

Nebezpečí úrazu!

→ Během vyprazdňování se v dosahu nádrže na nametené nečistoty nesmějí zdržovat žádné osoby ani zvířata.

Nebezpečí převržení!

→ Během vyprazdňování zařízení odstavte na rovné ploše.

⚠VAROVÁNÍ

Nebezpečí pohmoždění!

→ Nikdy nesahejte do pákového ústrojí vyprazdňovacího mechanismu. Nezdržujte se pod nadzdviženou nádobou.

POZOR

Nebezpečí úrazu a nebezpečí poškození!

→ Je třeba počítat s odhazováním materiálu rotujícím zametacím válcem při procesu vyprazdňování. Udržujte dostatečný odstup.

→ Zvednutí zametacího válce a postranního kartáče ovládacími pákami: Ovládací páka 1 doprostřed, ovládací páka 3 dopředu.

→ Zavřete klapku nádoby tak, že posunete ovládací páku (4) dozadu. → Nadzvedněte nádobu na zametené nečistoty tak, že posunete ovládací páku nádoby na zametené nečistoty (2) dozadu: → Pomalu najíždějte ke sběrné nádobě. → Aretujte brzdu. → Otevřete klapku nádoby tak, že zatlačíte ovládací páku klapky nádoby (4) dopředu a následně vyprázdněte nádobu na zametené nečistoty. → Zavřete klapku nádoby tak, že posunete ovládací páku (4) dozadu, až se sklopí do koncové polohy. → Povolte parkovací brzdu. → Pomalu odjíždějte od sběrné nádoby. → Snižte nádobu na zametené nečistoty do koncové polohy tak, že posunete ovládací páku nádoby na zametené nečistoty (2) dopředu.

Vypnutí zařízení

→ Zvednutí zametacího válce a postranního kartáče ovládacími pákami: Ovládací páka 1 doprostřed, ovládací páka 3 dopředu. → Zavřete klapku nádoby tak, že posunete ovládací páku (4) dozadu. → Nastavení otáček motoru zatáhněte zcela dozadu. → Sešlápněte brzdový pedál a držte ho sešlápnutý. → Aretujte brzdu. → Zapalovací klíček otočte do polohy "0" a klíček vytáhněte.

Přeprava

⚠NEBEZPEČÍ

Poškození při přepravě!

→ Dbejte na vlastní hmotnost (přepravní hmotnost) přístroje při přepravování na přívěsu nebo vozidle. → Při přepravě v dopravních prostředcích zajistěte zařízení proti skluzu a překlopení podle platných předpisů. → Zapalovací klíček otočte do polohy "0" a klíček vytáhněte. → Zavřete ventil odebírání plynu otočením ve směru hodinových ručiček. → Aretujte brzdu. → Zařízení zajistěte na uvazovacích bodech (4x) upínacími pásy, lany nebo řetězy. → Kolečka přístroje zajistěte klíny.

Skladování/vyřazení z provozu

⚠NEBEZPEČÍ

Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při jeho uskladnění.

→ Zastavte zametací stroj na rovné ploše v suchém a nezamrzajícím prostoru. Chraňte přístroj proti prachu zakrytím. Zvedněte zametací válec a boční smeták, aby nedošlo k poškození kartáčů. → Zavřete klapku nádoby. → Zapalovací klíček otočte do polohy "0" a klíček vytáhněte.

Zavřete ventil odebírání plynu otočením ve směru hodinových ručiček. Odšroubujte plynovou hadici s převlečnou maticí (rozměr klíče 30 mm). Uzavřete plynovou láhev ochrannou krytkou, a skladujte ve vhodných prostorách ve stoje (viz informace v kapitole "Bezpečnostní pokyny"). → Aretujte brzdu. → Zametací stroj zajistěte proti posunu. Pokud zametací stroj nebude po delší dobu v provozu, dbejte navíc na následující pokyny: → Vyměňte motorový olej. → V očekávání mrazů vypusťte chladicí vodu nebo zkontrolujte, zda obsahuje dostatek nemrznoucí směsi. → Zametací stroj očistěte zevnitř i zvenku. → Odpojte baterii. → Baterii nabijte a totéž proveďte znovu za ca. 2 měsíce.

Ošetřování a údržba

Obecná upozornění

POZOR

Nebezpečí poškození!

→ Prachový filtr nemyjte. → Údržbu smí provádět jen příslušný servis nebo odborníci v této oblasti, kteří jsou seznámeni se všemi příslušnými bezpečnostními předpisy. → Při pracích prováděných na elektrickém zařízení je třeba odpojit akumulátor. → Zařízení používaná na různých místech ke komerčním účelům podléhají bezpečnostní kontrole podle VDE 0701. → Zametací stroj odstavte na rovné ploše. → Zapalovací klíček otočte do polohy "0" a klíček vytáhněte. → Aretujte brzdu. → Zavřete přívod plynu.

Čištění

UPOZORNĚNÍ

Nebezpečí poškození!

→ Zařízení nesmíte čistit proudem vody z hadice ani vodním vysokotlakým paprskem (nebezpečí zkratů či jiných škod).

Vnitřní čištění přístroje

⚠NEBEZPEČÍ

Nebezpečí úrazu!

→ Noste protiprachovou masku a ochranné brýle. → Přístroj čistěte hadříkem. → Přístroj vysajte nasucho.

Vnější čištění přístroje

→ Přístroj otřete vlhkým, v nepřiliš silném pracím roztoku namočeným hadříkem.

Upozornění: Nepoužívejte agresivní čisticí prostředky.

Intervaly údržby

Upozornění: Počítadlo provozních hodin udává termín intervalů údržby.

Údržba prováděná zákazníkem

Upozornění: Všechny servisní a údržbářské práce při údržbě prováděné zákazníkem musí vykonávat kvalifikovaný odborník. V případě potřeby můžete kdykoliv přizvat specializovaného obchodníka firmy Kärcher.

Denní údržba:

→ Zkontrolujte hladinu motorového oleje. → Zkontrolujte stav naplnění chladicí kapaliny v expanzní nádrži. → Kartáčové válce a boční koště zkontrolujte ohledně opotřebení a navinuté pásky. → Zkontrolujte odstředivý odlučovač a vzduchový filtr, v případě potřeby je vyčistěte. → Zkontrolujte funkci všech obslužných prvků. → Zkontrolujte, zda není zařízení poškozeno.

Týdenní údržba:

→ Kontrola plynových vedení, přípojek a spojů → Vyčistěte chladič vody. → Vyčistěte chladič hydraulického oleje. → Zkontrolujte hydrauliku. → Zkontrolujte hladinu hydraulického oleje. → Zkontrolujte stav brzdové kapaliny. → Zkontrolujte těsnící lišty, v případě nutnosti rovněž vyměňte. → Zkontrolujte víko nádoby a promažte jej.

Údržba po opotřebení:

→ Vyměňte těsnící lišty. → Seřidte resp. vyměňte boční těsnění. → Vyměňte kartáčový válec. → Vyměňte boční koště.

Upozornění: Popis viz kapitola Údržbářské práce.

Údržba prováděná zákaznickou službou

Upozornění: Aby byly zachovány záruční nároky, je třeba, aby během záruční lhůty prováděla veškeré servisní a údržbové práce oprávněná zákaznická služba firmy Kärcher a to v souladu se schématem údržby.

Údržba po 50 provozních hodinách:

První údržbu nechte provést zákaznickým servisem podle kontrolního seznamu pro inspekce.

Údržba po 250/500/1000/1500/2000 provozních hodinách:

→ Údržbu nechte provést zákaznickým servisem podle kontrolního seznamu pro inspekce.

Údržba

Příprava:

→ Zametací stroj odstavte na rovné ploše. → Zapalovací klíček otočte do polohy "0" a klíček vytáhněte. → Aretujte brzdu. → Zavřete přívod plynu.

Obecné bezpečnostní pokyny

⚠ NEBEZPEČÍ

Nebezpečí úrazu!

→ Vždy používejte bezpečnostní podpěru při zdvižené nádobě na zametené nečistoty. → Zajišťování provádějte pouze mimo nebezpečný prostor.

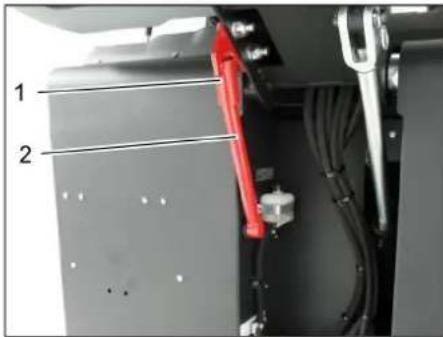

1 Držák bezpečnostní podpěry

2 Bezpečnostní podpěra

→ Vyklopte bezpečnostní podpěru pro vyprazdňování shora a zasuňte ji do držáku (zajistěte).

Kapaliny jako jsou motorové oleje, hydraulické oleje, brzdové kapaliny, nafty nebo chladicí kapaliny nesmí proniknout do půdy. Chraňte životní prostředí a kapaliny likvidujte ekologicky.

Bezpečnostní pokyny baterie

Při manipulaci s bateriemi bezpodmínečně dbejte na tyto výstrahy:

	Dodržujte pokyny uvedené na baterii, v návodu k použití a v návodu k obsluze vozidla.
	Noste chránič očí!
	Chraňte děti před kyselinou a bateriemi!
	Nebezpečí exploze!
	Zákaz ohně, jisker, otevřeného světla a kouření!
	Nebezpečí poleptání!
	První pomoc!
	Výstražné zařízení!
	Likvidace odpadu!
	Baterii neodhazujte do kontejneru na odpadky!

⚠ NEBEZPEČÍ

Nebezpečí exploze!

→ Používejte pouze baterie se zakrytím pólu. Zakrytí pólu v případě ztráty vyměňte.

⚠ NEBEZPEČÍ

Nebezpečí exploze!

→ Na baterii nepokládejte nástroje ani nic podobného. Nebezpečí zkratu a výbuchu.

⚠NEBEZPEČÍ

Nebezpečí úrazu!

→ Rány nesmějí nikdy přijít do styku s olovem. Po práci na bateriích si vždy očistěte ruce.

⚠NEBEZPEČÍ

Nebezpečí požáru a exploze!

→ Kouření a používání otevřeného ohně jsou zakázány. → Prostory, v nichž se nabíjejí baterie, musejí být dobře větrány, protože při nabíjení vzniká vysoce výbušný plyn.

⚠NEBEZPEČÍ

Nebezpečí poleptání!

→ Kyselinu vystříklou do oka nebo na pokožku vymyjte případně opláchněte velkým množstvím čisté vody. → Potom bezodkladně vyhledejte lékaře. → Potřísněné oblečení vymyjte vodou.

Vložení a zapojení baterie

Přístroj je standardně vybaven bezúdržbovou baterií.

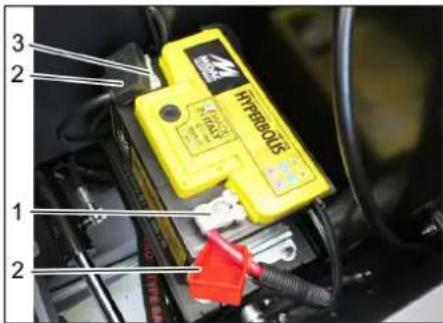

1 Kladný pól

2 Zakrytí pólů

3 Záporný pól

→ Baterii postavte do držáku baterie. → Dotáhněte držáky na dně baterie. → Připojte akumulátorovou svorku pólu (červený kabel) na kladný pól (+) → Akumulátorovou svorku pólu připojte na záporný pól (-). → Namontujte kryt pólů. → Zkontrolujte, zda jsou póly akumulátoru a svorky pólu dostatečně chráněny tukem na ochranu pólů.

Zkontrolujte hladinu kapaliny v akumulátoru a upravte (pouze u akumulátorů s malou údržbou a uzávěry článků)

UPOZORNĚNÍ

Nebezpečí poškození!

→ U baterií plněných kyselinou kontrolujte pravidelně hladinu kapaliny. → Vyšroubujte uzávěry všech článků. → Odeberte hustoměrem na kyselinu z každého článku vzorek. – Kyselina plně nabité baterie má při 20 °C měrnou hmotnost 1,28 kg/l. – Kyselina částečně vybité baterie má měrnou hmotnost mezi 1,00 a 1,28 kg/l. – Ve všech článcích musí být měrná hmotnost kyseliny stejná. → Vzorek kyseliny se dává zpět do téhož článku. → Je-li hladina kapaliny příliš nízká, doplňte články destilovanou vodou až ke značce. → Nabijte baterie. → Zašroubujte uzávěry článků.

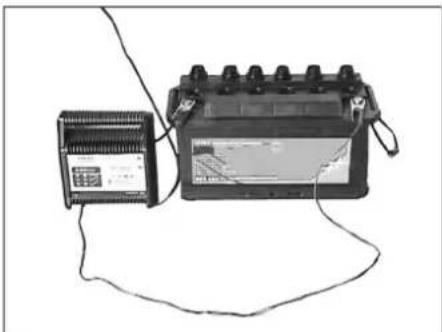

Nabíjení baterií

⚠NEBEZPEČÍ

Nebezpečí úrazu!

→ Dbejte na bezpečnostní předpisy při zacházení s akumulátory. Dodržujte návod k použití výrobce nabíječky.

ΔNEBEZPEČÍ

Nebezpečí poškození!

→ Baterii nabíjejte pouze vhodnou nabíječkou.

→ Vyšroubujte uzávěry všech článků. (pouze u akumulátorů nenáročných na údržbu) → Vedení kladného pólu nabíječky baterie spojte s přípojkou kladného pólu baterie. → Vedení záporného pólu nabíječky baterie spojte s přípojkou záporného pólu baterie. → Připojte síťovou zástrčku k síti a nabíječku zapněte. → Baterii nabíjejte pokud možno s nízkým nabíjecím proudem. → Pokud je akumulátor nabitý, odpojte nabíječku nejprve od sítě a potom od akumulátoru. → Zašroubujte uzávěry článků. (pouze u akumulátorů nenáročných na údržbu)

→ Odpojte akumulátorovou svorku od záporného pólu (-). → Odpojte akumulátorovou svorku od kladného pólu (+). → Povolte držáky na dně akumulátoru. → Vyjměte akumulátor z úchytu. → Opotřebované akumulátory zlikvidujte dle platných předpisů.

Zkontrolujte hladinu brzdové kapaliny a doplňte brzdovou kapalinu

⚠NEBEZPEČÍ

Nebezpečí úrazu!

→ Vždy používejte bezpečnostní podpěru při zdvižené nádobě na zametené nečistoty. → Zajišťování provádějte pouze mimo nebezpečný prostor.

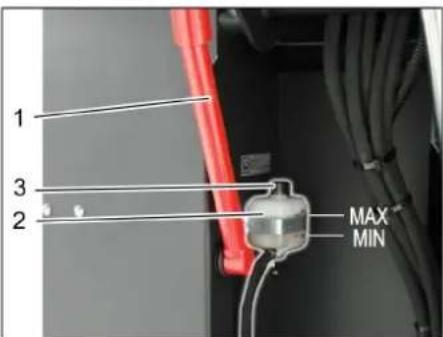

1 Držák bezpečnostní podpěry

2 Nádrž na brzdovou kapalinu

3 Uzavírací víko

→ Nastavte nádobu na nametené nečistoty do horní polohy a zajistěte pomocí zajišťovací tyče, viz kapitolu "Vyprázd-nění nádoby na nametené nečistoty" → Zkontrolujte, zda je v nádrži na brzdovou kapalinu dostatečné množství brzdové kapaliny.

Upozornění

Úroveň hladiny musí být mezi min. a max.

→ V prípadě potřeby, doplňte brzdovou kapalinu DOT běžně k dostání v obchodě.

Zkontrolujte hladinu oleje a doplňte olej. ⚠NEBEZPEČÍ

Nebezpečí popálení!

→ Nechte motor vychladnout. → Hladinu motorového oleje kontrolujte nejdříve 5 minut po odstavení motoru.

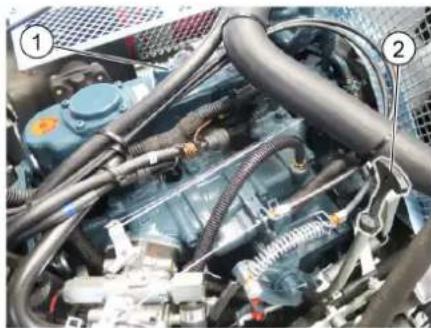

1 Víko otvoru pro doplnění oleje (motor) 2 Olejová měrka

→ Vytáhněte olejovou měrku. → Olejovou měrku otřete a zasuňte zpět. → Vytáhněte olejovou měrku. → Zjistěte výšku hladiny oleje. → Olejovou měrku zase zasuňte zpět.

– Hladina oleje musí ležet mezi značkami „MIN“ a „MAX“. – Jestliže je hladina oleje pod značkou „MIN“, dolijte motorový olej. – Motor neplňte nad značku hladiny „MAX“. → Odšroubujte víko z otvoru pro doplnění oleje. → Doplňte motorový olej. Druh oleje: viz kapitolu Technické údaje. → Uzavřete víko otvoru pro doplnění oleje. → Čekejte nejméně 5 minut. → Zkontrolujte hladinu motorového oleje.

Výměna motorového oleje a filtru motorového oleje

UPOZORNĚNÍ

Nebezpečí popálení horkým motorovým olejem!

→ Nechte motor vychladnout. → Připravte záchytnou nádobu na minimálně 6 litrů motorového oleje. → Nechte motor vychladnout.

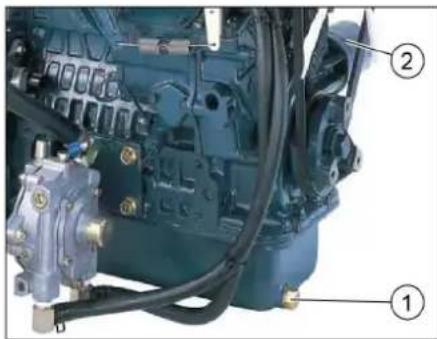

1 Šroub k vypouštění oleje 2 Olejový filtr → Vyšroubujte olejový výpustný šroub. → Odšroubujte víko z otvoru pro doplnění oleje. → Vypusťte olej. → Odšroubujte olejový filtr. → Vyčistěte záchytné a těsnicí plochy. → Těsnění nového olejového filtru před montáží potřete olejem. → Nový olejový filtr namontujte a pevně dotáhněte rukou. → Zašroubujte olejový výpustný šroub včetně nového těsnění. Utahovací moment: 25 Nm → Doplňte motorový olej. Druh oleje a objem naplnění viz kapitola Technické údaje. → Uzavřete víko otvoru pro doplnění oleje. → Nechte motor běžet cca 10 vteřin. → Zkontrolujte hladinu motorového oleje.

Zkontrolujte hladinu hydraulického oleje a doplňte hydraulický olej OZNÁMENÍ

Nádobu na zametené nečistoty nesmíte zvedat.

→ Otevřete kapotu zařízení a zajistěte ji podpěrou kapoty.

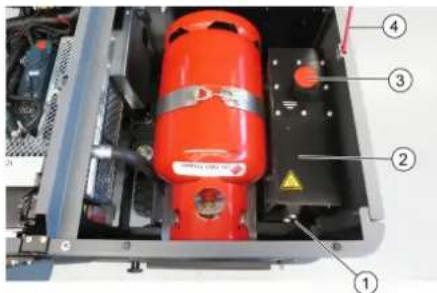

1 Olejoznak hydraulického oleje

2 Hydraulická nádrž

3 Závěrné víko, otvor pro plnění olej

4 Podpěra kapoty

→ Zkontrolujte v průzoru výšku hladiny hydraulického oleje.

– Hladina oleje musí ležet mezi značkami „MIN“ a „MAX“.

– Jestliže je hladina oleje pod značkou „MIN“, dolijte motorový olej.

→ Odšroubujte závěrné víko otvoru pro plnění oleje.

→ Vyčistěte oblast plnění.

→ Doplňte hydraulický olej.

Druh oleje: viz kapitolu Technické údaje.

→ Našroubujte závěrné víko otvoru pro plnění oleje.

Kontrola hydrauliky OZNÁMENÍ

Údržbu hydrauliky smí provádět pouze zákaznická služba firmy Kärcher.

→ Aretujte brzdu.

→ Spust'te motor.

→ Zkontrolujte těsnost veškerých hydraulických hadic a přípojek.

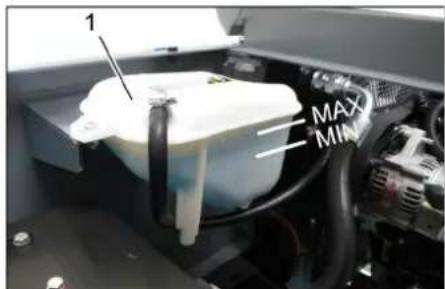

Zkontrolujte hladinu chladicí kapaliny

1 Expanzní nádoba chladicí kapaliny

→ Zkontrolujte stav naplnění u nezahřátého motoru.

→ Zkontrolujte stav naplnění chladicí kapaliny v expanzní nádrži. Správný stav chladicí kapaliny je mezi značkami MIN a MAX.

Zkontrolujte a chladič vody/ hydraulického oleje a vyčistěte jej. ⚠NEBEZPEČÍ

Nebezpečí opaření a popálení!

→ Přístroj nechte vychladnout po dobu nejméně 20 minut.

→ Stav chladicí kapaliny v chladiči vody se kontroluje na vyrovnávací nádržce chladicího prostředku.

Viz kapitolu "Kontrola stavu chladicí kapaliny".

→ Vyčistěte chladicí destičky. Znečištění odstraňte pomocí měkkého kartáče, stlačeným vzduchem nebo mírným tlakem vody.

→ Zkontrolujte těsnost hadic a přípojek chladiče.

→ Vyčistěte ventilátor.

Kontrola zametacího válce

→ Spusťte motor. → Zvedněte nádobu na nametené nečistoty do koncové polohy. → Vypněte motor. → Aretujte brzdu. → Nasaďte bezpečnostní podpěru pro vyprazdňování shora. → Z kartáčového válce sejměte pásky nebo provazy. → Vyjměte bezpečnostní podpěru → Spusťte motor. → Sklopte nádobu na nametené nečistoty do koncové polohy. → Vypněte motor.

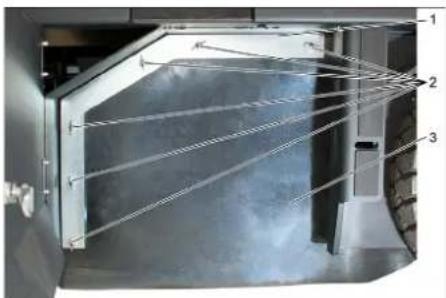

Výměna kartáčového válce

→ Nazvedněte nádobu na zametené nečistoty a podložte pojistnou tyčí. → Otevřete boční obložení pomocí klíče.

→ Odšroubujte křídlovou matici. → Odstraňte přidržovací třmen.

→ Vyklopte boční těsnění směrem ven. → Vyšroubujte upevňovací šroub uchycení zametacího válce a uchycení vyklopte směrem ven. → Vyjměte zametací válec.

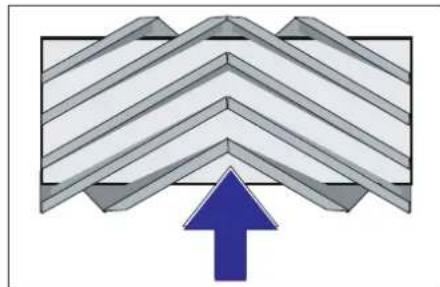

Montážní poloha zametacího válce ve směru jízdy (půdorys)

Upozornění: Při montáži nového zametacího válce dohlédněte na polohu nové sady žíní.

→ Zabudujte nový zametací válec. Drážky zametacího válce musíte nasadit na výstupky protilehlých táhel.

Upozornění: Po montáži nového zametacího válce musí být sběrný prostor nově nastaven.

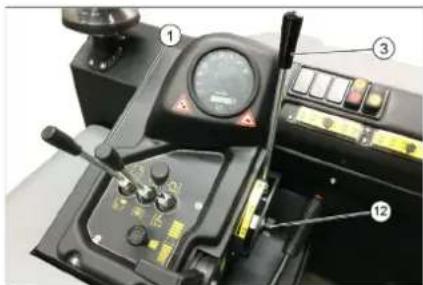

Kontrola a nastavení sběrného prostoru zametacího válce

Upozornění: Sběrný prostor je nastaven ze závodu na 80 mm a je možné jej v případě opotřebení kartáčů postupně doladit.

→ Zkontrolujte tlak vzduchu v pneumatikách. → Sací dmychadlo vypněte. → Najed'te zametacím strojem na rovnou a hladkou podlahu, která je viditelně pokrytá prachem nebo křídou. → Ovládací páka zametacího válce a postranního kartáče (1) dozadu: Zap. zametacího válce. Ovládací páka zametacího válce (3) dozadu: Zametací válec poklesne. → Nechte zametací válec běžet cca 10 sekund. → Ovládací páka zametacího válce a postranního kartáče (1) doprostřed. Ovládací páka zametacího válce (3) dopředu: Zametací válec se zvedne. → Zařízením zacouvejte. → Zkontrolujte zametací zrcátko.

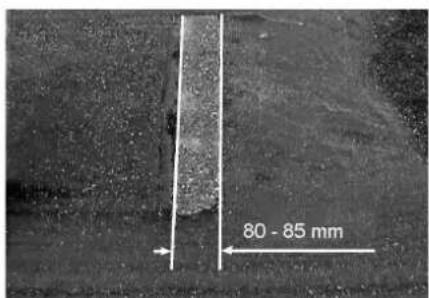

Tvar sběrného prostoru by měl vytvářet pravidelný obdélník o šířce -85 mm.

→ Povolte a nastavte dorazový šroub úpravy nastavení při opotřebení (12). Doraz nahoru: užší zametací prostor. Doraz dolů: širší zametací prostor. → Opět utáhněte dorazový šroub. → Znovu zkontrolujte zametací prostor zametacího válce podle uvedeného popisu.

Kontrola a nastavení zametacího zrcadla postranního kartáče

→ Zvedněte postranní metlu. → Najed'te zametacím strojem na rovnou a hladkou podlahu, která je viditelně pokrytá prachem nebo křídou. → Spust'te postranní kartáč ovládací pákou dolů a nechte jej běžet po dobu cca 10 sekund. → Zvedněte postranní metlu. → Zařízením zacouvejte. → Zkontrolujte zametací zrcátko.

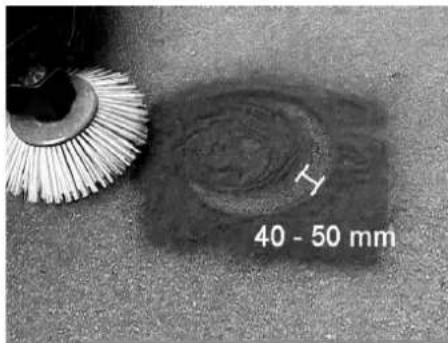

Šířka zametacího zrcátka by měla být v intervalu 40 - 50 mm.

→ Opravte sběrný prostor pomocí dvou nastavovacích šroubů. → Zkontrolujte zametací zrcátko.

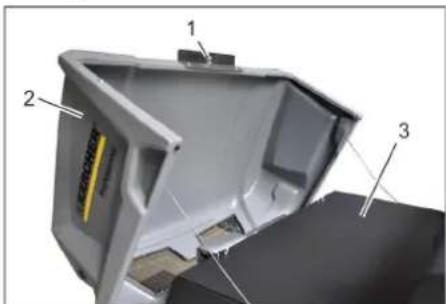

Nastavte boční těsnění

Nebezpečí úrazu!

→ Vždy používejte bezpečnostní podpěru při zdvižené nádobě na zametené nečistoty. → Zajišťování provádějte pouze mimo nebezpečný prostor. → Vysuňte nádobu na zametené nečistoty vzhůru a zajistěte ji bezpečnostní tyčí. → Vyklopte bezpečnostní podpěru pro vyprazdňování shora a zasuňte ji do držáku (zajistěte).

1 Držák bezpečnostní podpěry

2 Bezpečnostní podpěra

→ Otevřete boční obložení podle popisu v kapitole "výměna zametacího válce". → Povolte 6 křídlatých matic na bočním plechovém držáku. → Povolte 3 matice (SW 13) na předním plechovém držáku. → Boční těsnění zatlačte dolů (podélný otvor) tak, aby byla od podlahy ve vzdálenosti 1 - 3 mm. → Upevněte plechové držáky. → Proces opakujte na druhé straně přístroje.

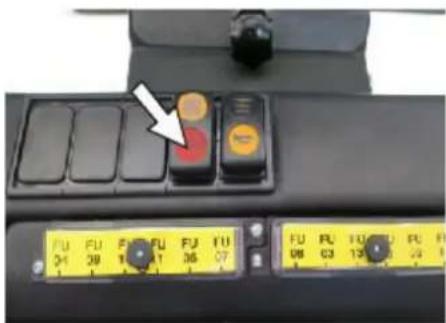

Ručně očistěte prachový filtr

→ Zapněte automatické čištění filtru.

Kontrola/výměna prachového filtru

⚠️ VAROVÁNÍ

Nebezpečí úrazu!

→ Během prací na filtračním zařízení noste protiprašný respirátor. Dodržujte bezpečnostní předpisy o zacházení s jemným prachem. → Očistěte prachový filtr pomocí tlačítka čištění filtru. → Vyprázdněte nádobu na nametené nečistoty.

→ Otevřete zajištění tak, že vyšroubujete šroub s hvězdicovým úchytem. → Vyklopte kapotu zařízení dopředu.

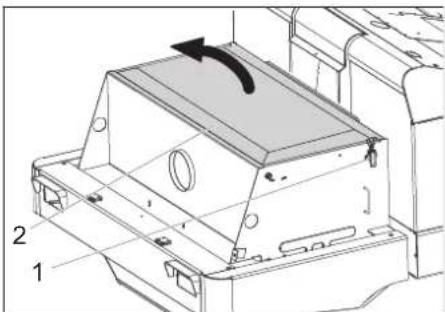

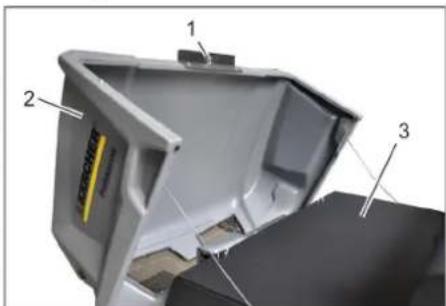

1 Uzávěr, kryt filtru (2x) 2 Kryt filtru → Otevřít uzávěr. → Otevřete kryt filtru.

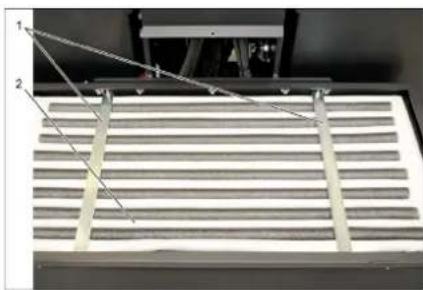

→ Zkontrolujte prachový filtr, v případě potřeby jej vyčistěte nebo vyměňte.

Upozornění

Výměnu prachového filtru smí provádět pouze zákaznický servis firmy Kärcher.

Nasaďte kryt filtru a zajistěte jej.

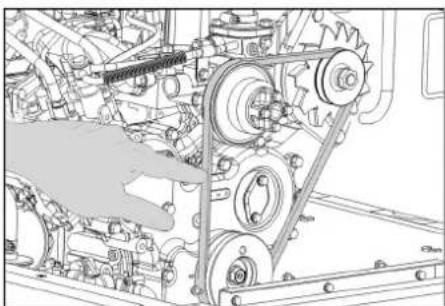

Zkontrolujte a nastavte klínový řemen.

Klínový řemen musí při tlaku 10 kg povolit cca o 7–9 mm.

Nechte nastavit napnutí klínového řemene autorizovaným zákaznickým servisem.

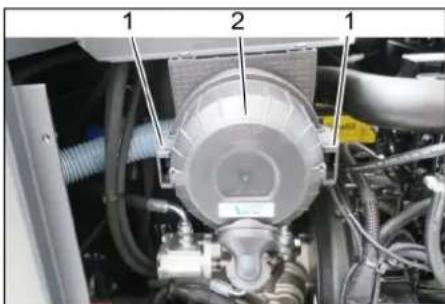

Kontrola a výměna vzduchového filtru

1 Uzávěr

2 Těleso vzduchového filtru

Odstraňte boční kapotáž. Sejměte skříň vzduchového filtru. Vyměňte vložku vzduchového filtru. Upozornění: Poloha instalace je výfukovým otvorem směrem dolů (viz obrázek).

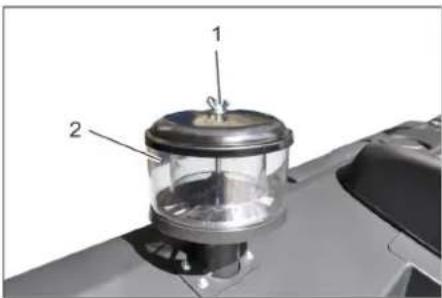

Vyčistěte odstředivý odlučovač

2 Odstředivý odlučovač

Odšroubujte křídlatou matici na odstředivém odlučovači.

Odstředivý odlučovač vyčistěte.

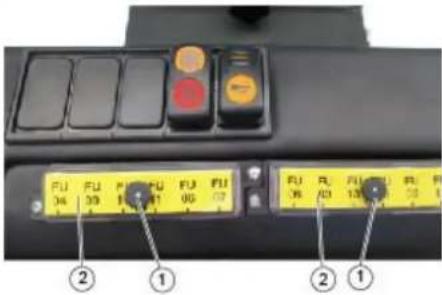

Výměna pojistek

1 Rýhovaná matice

2 Kryt skříně pojistek

→ Odšroubujte rýhovanou matici.

→ Otevřete víko na skříni s pojistkami.

→ Zkontrolujte pojistky.

→ Vadné pojistky vyměňte za nové. Upozornění: Používejte pouze pojistky se stejnou jisticí hodnotou.

Upozornění: Pojistky FU 01 se nachází v prostoru motoru.

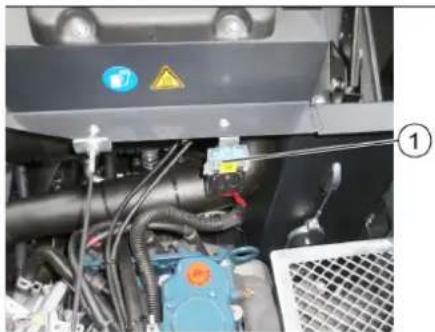

1 Pojistka FU 1 (hlavní pojistka)

FU 01* Hlavní pojistka 60 A
FU 02 Signál sací dmychadlo	20 A
FU 03 Multifunkční obrazovka 3 A
FU 04 Otáčivá výstražná svítilna	5 A
FU 05 Kontrolní jednotka motoru	10 A
FU 06 Kabina řidiče (volitelná výbava)Stěrače skel	10 A
FU 07 Ukazatel výšky hladiny LPG	5 A
FU 08 Spouštěč 10 A
FU 09 Osvětlení vlevo 7,5 A
FU 10 Osvětlení vpravo 7,5 A
FU 11 Pracovní osvětlení 10 A
FU 12 Vibrační systém 25 A
FU 13 Ventil LPGSignál při couvání	7,5 A

* Tyto pojistky smí vyměňovat pouze zákaznický servis, protože je nutná kontrola případných závad přístroje.

Pomoc při poruchách

Porucha Odstranění
Přístroj nelze nastartovat	Posadťe se do sedadla řidiče, aktivuje se kontaktní spínač sedadla.
	Chcete-li spustit motor, musíte šlápnout na brzdový pedál.
	Nabití nebo výměna baterie
	Pokud je plynová láhev prázdná - vyměňte ji
	Ventil odebírání plynu je zavřený - otevřete jej otáčením proti směru hodinových ručiček.
	Plynový ventil je zamrzlý - popis výměny plynové láhve.
	Informujte zákaznickou službu firmy Kärcher
Motor běží nepravidelně Čištění nebo výměna filtrační vložky
Motor je přehřátý Doplňte chladící prostředek
Motor běží, ale zařizení jede jen pomalu nebo nejede vůbec	Povolte parkovací brzdu
	Zavření volnoběhu (jízdní poloha)
	Posuňte plynovou páku vpřed (vysoké otáčky).
	Zkontrolujte případně zamotané pásky a provázky.
	Informujte zákaznickou službu firmy Kärcher
Pískavý hluk v hydraulice Doplňte hydraulickou kapalinu
Kartáče se otáčejí jen pomalu nebo se neotáčejí vůbec	Posuňte plynovou páku vpřed (vysoké otáčky).
	Zkontrolujte případně zamotané pásky a provázky.
	Informujte zákaznickou službu firmy Kärcher
Nedostatečná nebo žádná sací síla v prostoru kartáčů.	Zkontrolujte, vyčistěte nebo vyměňte prachový filtr.
	Informujte zákaznickou službu firmy Kärcher
Přístroj práší Nastavte boční těsnění
Zametací mechanismus nezametá všechno	Vyprázdněte nádobu na nametené nečistoty
	Zkontrolujte, vyčistěte nebo vyměňte prachový filtr.
	Výměna zametacího válce
	Nastavte sběrný prostor
	Vyměňte těsnící pásy v nádobě na zametené nečistoty
	Odstraňte zablokování zametacího válce
	Otevřete poklop nádoby na zametené nečistoty.
	Informujte zákaznickou službu firmy Kärcher
Nádoba na nametený materiál se nezvedá nebo nespoušti	Posuňte plynovou páku vpřed (vysoké otáčky).
	Odstranění zajišťovací opěry z nádoby na zametené nečistoty
	Informujte zákaznickou službu firmy Kärcher
Poklop nádoby na zametené nečistoty nelze otevřít	Informujte zákaznickou službu firmy Kärcher
Provozní poruchy s hydraulicky ovládanými díly	Informujte zákaznickou službu firmy Kärcher

Technické údaje

		KM 120/250 R LPG Classic
Údaje o zařízení
Jízdní rychlost, vpřed km/h 9
Jízdní rychlost, vzad km/h 4
Stoupání (max.) % 18
Plošný výkon bez postranní metly m	2/h 8100
Plošný výkon s bočním smetákem m	2/h 10800
Pracovní šířka bez postranní metly mm 900
Pracovní šířka s postranní metlou mm 1200
Druh krytí chráněný proti kapající vodě -- IPX 3
Doba použití s plně naplněnou plynovou lahví	h	4
Motor
Typ	--	Kubota WG 972 GL-E3
Konstrukce	--	Triválcový plynový motor LPGs 3cestným katalyzátorem
CO2Emise podle postupu měření podle nařízení EU 2016/1628 (úroveň V)	g/kWh	844,3
Druh chlazení	--	vodní chlazení
Směr otáčení	--	proti směru pohybu hodinových ručiček
Vrtání	mm 68
Zdvih	mm 68
Zdvihový objem	cm3	740
Množství	I	3,25
Provozní počet otáček	1/min	2500
Maximální otáčky	1/min 2500
Volnoběžné otáčky	1/min	1300
Výkon max.	kW/PS	12,7 / 17,0
Maximální kroutící moment při 2400 1/min	Nm	60
Olejový filtr	--	filtrační vložka
Filtr nasávaného vzduchu	--	Patrona vnitřního filtru, patrona vnějšího filtru
Typ paliva	LPGPovoleny jsou směsi kapalin propanu a butanu. Obsahpropanu musí být nejméně 90%.
Objem nádrže	11 kg resp. 20 litrů (náhradní láhev)
Elektroinstalace
Baterie	V, Ah	12, 52
Generátor, střídavý proud	V, Watt	12, 150
Spouštěč	--	Elektrospouštěč
Hydraulika
Celkové množství oleje v hydraulice	I	26,5
Množství oleje v hydraulickém zásobníku	I	21,2
Druhy oleje
Motor (přes 25 °C)	--	SAE 30, SAE 10W-30, SAE 15W-40
Motor (od 0 do 25 °C)	--	SAE 20, SAE 10W-30, SAE 10W-40
Motor (pod 0 °C)	--	SAE 10W, SAE 10W-30, SAE 10W-40
Hydraulika	--	HV 46
Nádoba na nametené nečistoty
Maximální vykládací výška	mm 1400
Objem nádoby na nametené nečistoty	I	250
Zametací válec
Průměr kartáčových válců	mm 300
Šířka zametacích válců	mm 900
Otáčky	1/min	350
Sběrný prostor	mm	80
Postranní metla
Průměr bočních košťat mm 600
Otáčky (plynule regulovatelné) 1/min 0 - 60
Celogumové opláštění
Velikost vpředu -- 15-4.5x8
Velikost vzadu -- 15-4.5x8
Brzda
Přední kola -- mechanická
Zadní kolo -- hydrostatické
Filtrace a sání
Konstrukce -- Rukávový filtr
Otáčky	1/min	2800
Filtrační plochý sáček filtr na jemný prach	m2	6,0
Jmenovitý podtlak sací systém mbar 15,5
Jmenovitý objemový proud sací systém	m3/h	800
Vibrační systém	--	Elektromotor
Podmínky prostředí
Teplota	°C	-5 až +40
Vzdušná vlhkost, ne orosené	%	0 - 90
Zjištěné hodnoty dle EN 60335-2-72
Emise hluku
Hladina akustického tlaku LpA	dB(A)	83
Kolísavost KpA	dB(A)	3
Hladina akustického výkonu LWA + Kolísavost KWA	dB(A)	104
Přístrojové vibrace
Hodnota vibrace ruka-paže	m/s2	<2,5
Sedadlo	m/s2	0,8
Kolísavost K	m/s2	0,1
Rozměry a hmotnost
Délka x Šířka x Výška	mm	2082x1250x1450
Poloměr otáčení vpravo	mm	1350
Poloměr otáčení vlevo	mm	1350
Vlastní hmotnost	kg	851
Povolená celková hmotnost	kg 1300
Přípustné zatížení přední nápravy	kg	787
Přípustné zatížení zadní nápravy	kg	513
Technické změny vyhrazeny.

EU prohlášení o shodě

Tímto prohlašujeme, že níže označené stroje odpovídají jejich základní koncepcí a konstrukčním provedením, stejně jako námi do provozu uvedenými konkrétními provedeními, příslušným zásadním požadavkům o bezpečnosti a ochraně zdraví směrnic EU. Při jakýchkoli na stroji provedených změnách, které nebyly námi odsouhlaseny, pozbývá toto prohlášení svou platnost.

Výrobek: zametací stroj s odsávacím zařízením nástavný přístroj

Typ: KM 120/250 R LPG Classic 1.186-001.0

Příslušné směrnice EU:

Použité harmonizační normy

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2:2005

EN 62233: 2008

Použitý postup posuzování shody:

2000/14/ES: Příloha V

Hladinu akustického dB(A)

Naměřenou: 102

Garantovanou: 104

Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti.

Zplnomocněná osoba pro sestavení dokumentace:

S. Reiser

Alfred Kärcher SE & Co. KG

Všeobecné pokyny .... SK 1

jeho určením....SK 2

Predvídateľné chybné použitie .... SK 2

Bezpečnostné pokyny ..... SK 2

Bezpečnostné pokyny k obsluhe . . . . . . . . . . . . . SK 2

Bezpečnostné pokyny k jazde. . . . . . . . . . . . . . . . . . SK 2

Bezpečnostno-technické smernice pre vozidlá na tekutý plyn. . . . . . . . . . . SK 2

Bezpečnostně-technické směrnice pro vozidla na zkapalněný plyn. . . . . . . . . . . SK 2

Prístroje s výškovým vyprázdnením. . . . . . . . . . . . . SK 3

Prístroje s ochrannou strechou vodiča . . . . . . . . . SK 4

Bezpečnostné pokyny k ošetrovaniu a údržbe . . . SK 4

Bezpečnostné pokyny k ošetrovaniu a údržbe . . . SK 4

Pokyny k vykládke. . . . . . . . . SK 4

Pokyny k vykládce. . . . . . . . . SK 4

Ovládací panel. . . . . . . SK 5

Pedál....SK 5

Kontrolné lampy a displej SK 6

Všeobecné pokyny..... SK 6

Práce kontroly a údržby. SK 6

Prevádzka....SK 7

Nastavenie sedadla vodiča SK 7

Starostlivosť a údržba ..... SK 8

Všeobecné pokyny..... SK 8

Čistenie SK 8

Intervaly údržby ..... SK 8

Údržbárske práce. . . . . SK 9

Technické údaje ..... SK 15

EÚ Vyhlásenie o zhode ..... SK 16

Bezpečnostné pokyny k obsluhe

Bezpečnostní pokyny k jízdě

⚠NEBEZPEČÍ

Nebezpečí poranění! Před jízdou zkontrolujte nosnost podkladu.

⚠NEBEZPEČÍ

Nebezpečí nehody, riziko zranění!

Bezpečnostně-technické směrnice pro vozidla na zkapalněný plyn

Nebezpečí výbuchu!

Používání domácího a kempingového plynu je zásadně zakázáno.

Údržba kvalifikovanou osobou

Přístroje se spalovacím motorem

Přístroje s výškovým vyprázdněním

⚠NEBEZPEČÍ

Nebezpečí poranění!

→ Při činnostech na výškovém vyprázdnění musíte nádobu na odpadky úplně zvednout a zajistit. → Zajištění provádějte pouze mimo nebezpečnou oblast.

Přístroje s ochrannou střechou řidiče

POKYN

Bezpečnostné pokyny k ošetrovaniu a údržbe

7 Spínač húkačky 8 Poistky 9 Zámok zapaľovania

Poloha 0: Vypnúť motor Poloha 1: Zapaľovanie zapnuté Poloha 2: Naštartujte motor

1 Brzdový pedál 2 Plynový pedál "dopredu" 3 Plynový pedál "dozadu"

Kontrolné lampy a displej

Obrázok D

→ Uvoľniť parkovaciu brzdu, pritom stlačiť pedál. → Zablokovať parkovaciu brzdu, pritom stlačiť brzdový pedál.

1 Hydraulické čerpadlo

2 Kľúč

3 Matica

Používanie plynu do domácnosti a kempingu je zásadne zakázané.

1 Fľaša s plynom 2 Bezpečnostná tyč 3 Uzáver rukoväte → Uvoľnite skrutku na bezpečnostnej tyči a tyč odklopte. → Vymeňte plynovú fľašu.

Práce kontroly a údržby

Upozornenie: Popis nájdete v kapitole Starostlivosť a údržba.

Prevádzka

Nastavenie sedadla vodiča

→ Odberný plynový ventil otvorte otáčaním v protismere hodinových ručičiek.

Spustenie stroja

1 Brzdový pedál 2 Plynový pedál "dopredu" 3 Plynový pedál "dozadu"

→ Presuňte nastavenie počtu otáčok motora úplne dopredu (prevádzkový počet otáčok). → Stlačte a podržte stlačený brzdový pedál. → Povoľte parkovaciu brzdu.

ísť dopredu

→ Pomaly zošliapnite plynový pedál "smerom dopredu".

Jazda dozadu

⚠NEBEZPEČENSTVO

Nebezpečenstvo poranenia!

→ Uvoľniť pedál jazdy, stroj sa sám zabrzdí a zostane stáť.

Obslužná páka nádoby na smeti

→ Obslužná páka nádoby na smeti (2) dopredu: Nádoba na smeti sa spustí. → Obslužná páka nádoby na smeti (2) dozadu: Nádoba na smeti sa zdvihne.

Obslužná páka zametacieho valca

→ Ovládací páka zametacího válce (3) dopředu: Zametací válec se zvedne. → Ovládací páka zametacího válce (3) dozadu: Zametací válec se spustí.

Ovládací páka klapky nádoby

→ Ovládací páka klapky nádoby (4) dopředu: Klapka nádoby na smetí se otevře. → Ovládací páka klapky nádoby (4) dozadu: Klapka nádoby na smetí se uzavře.

Zametání suché podlahy

→ Při plošném čištění:

Ovládací páka zametacího válce (3) dozadu: Zametací válec se spustí.

→ Ovládací páka klapky nádoby (4) dopředu: Klapka nádoby se neotevírá.

Ovládací páka zametacího válce (3) dozadu: Zametací válec se spustí.

→ Při plošném čištění:

Ovládací páka zametacího válce (3) dozadu: Zametací válec se spustí.

→ Ovládací páka klapky nádoby (4) dopředu: Klapka nádoby se neotevírá.

Ovládací páka zametacího válce (3) dozadu: Zametací válec se spustí.

→ Nikdy nesahajte mezi tyče vyprazdňovací mechaniky. Nezdržujte se pod zvednutou nádobou.

POZOR

Nebezpečí zranění a poškození!

→ Nadvihnutie zametacieho valca a bočnej metly ovládacími pákami: Ovládacia páka 1 do stredu a ovládacia páka 3 dopredu. → Uzavrite klapku nádoby, k tomu obslužnú páku (4) dozadu. → Zdvihnite nádobu na smeti, k tomu obslužnú páku nádoby na smeti (2) dozadu. → Pomaly sa presuňte ku zbernej nádobe. → Zatiahnite ručnú parkovaciu brzdu.

→ Otvorte klapu nádoby, k tomu zatlačte obslužnú páku klapky nádoby (4) dopredu a vyprázdnite nádobu na smeti. → Uzavrite klapku nádoby, k tomu ťahajte obslužnú páku klapky nádoby (4) dozadu, kým sa nezablokuje v koncovej polohe. → Povoľte parkovaciu brzdu. → Pomaly sa vzdialte od zbernej nádoby. → Spustite nádobu na smeti do koncovej polohy, k tomu obslužnú páku nádoby na smeti (2) dopredu.

Vypnutie prístroja

→ Nadvihnutie zametacieho valca a bočnej metly ovládacími pákami: Ovládacia páka 1 do stredu a ovládacia páka 3 dopredu. → Uzavrite klapku nádoby, k tomu obslužnú páku (4) dozadu. → Presuňte nastavenie počtu otáčok motora úplne dozadu. → Stlačte a podržte stlačený brzdový pedál. → Zatiahnite ručnú parkovaciu brzdu. → Kľúčik zapaľovania otočiť na "0" a vytiahnuť.

Preprava

⚠NEBEZPEČENSTVO

Škody pri preprave!

Nebezpečenstvo zranenia a poškodenia! Pri uskladnení zariadenia zohľadnite jeho hmotnosť.

→ Vymeniť motorový olej. → Pri očakávaných mrazoch vypustite alebo skontrolujte chladiacu kvapalinu, či obsahuje dostatok prostriedku proti mrazu. → Zametací stroj vyčistite zvnútra i zvonku. → Batériu odpojte. → Nabite batériu a po asi 2 mesiacoch dobite.

Starostlivosť a údržba

Všeobecné pokyny

POZOR

Údržba vykonávaná zákazníkom

Údržba po opotrebovaní:

Údržba vykonávaná službou zákazníkom

Všeobecné bezpečnostné pokyny ⚠ NEBEZPEČENSTVO

Nebezpečenstvo poranenia!

Bezpečnostné pokyny pre batérie

Nebezpečenstvo výbuchu!

Nehádžte batérie do domového odpadu!

⚠ NEBEZPEČENSTVO

Nebezpečenstvo výbuchu!

Nebezpečenstvo výbuchu!

→ Rany nikdy nevystavujte styku s olovom. Po práci na batériách si vždy umyte ruky.

⚠ NEBEZPEČENSTVO

→ Pri manipulácii s batériami dodržiavajte bezpečnostné predpisy. Rešpektujte návod na obsluhu výrobcu nabíjačky.

⚠ NEBEZPEČENSTVO

Vymeňte motorový olej a motorový filter.

UPOZORNENIE

2 Filter motorového oleja

→ Vyskrukujte vypúšťaciu skrutku oleja. → Odskrutkujte plniaci kryt oleja. → Olej vypustite. → Odskrutkujte olejový filter. → Vyčistite upevnenia a tesniace plochy. → Natrite tesnenie nového olejového filtra pred montážou olejom. → Namontujte nový olejový filter a ručne ho utiahnite. → Naskrutkujte skrutku vypúšťania oleja vrátane nového tesnenia. Ut'ahovací krútivý moment: 25 Nm

→ Naplňte motorový olej. Druh oleja a množstvo náplne nájdete v kapitole Technické údaje.

Skontrolujte stav hydraulického oleja a doplňte hydraulický olej.

POKYN

Nádoba na smeti sa nesmie poškodiť.

1 Kompenzačná nádoba chladiaceho prostriedku

Kontrola a čistenie chladiča vody a hydraulického oleja.

⚠ NEBEZPEČENSTVO

Tvar vyčistenej plochy by mal tvoriť pravidelný obdĺžnik so šírkou 80–85 mm.

Skontrolujte a nastavte pracovnú plochu bočnej metly.

→ Upravte pracovnú plochu pomocou dvoch nastavovacích skrutiek. → Skontrolujte pozametanú plochu.

→ Vysuňte nádobu na pozametaný materiál a zabezpečte ju poistkou.

1 Držiak bezpečnostnej tyče 2 Bezpečnostná tyč

→ Pri práci na filtrovacom zariadení noste protiprachovú masku. Dodržiavajte bezpečnostné predpisy o narábaní s jemným prachom. → Vyčistite prachový filter tlačidlom Vyčistenie filtra. → Vyprázdnite nádobu na smeti.

Skontrolujte a nastavte klinový remeň.

Kontrola a výměna vzduchového filtru

1 Uzávěr

Výrobek: Zametací vysavač nástavba

Typ: KM 120/250 R LPG Classic 1.186-001.0

Úroveň akustického výkonu dB(A)

Nameraná: 102

Zaručovaná: 104

1 Držák pojistné páky 2 Nádrž na brzdovou kapalinu 3 Víko

→ Zvedněte nádobu na nečistoty a zajistěte ji pojistnou pákou; více informací najdete v kapitole „Vyprazdňování nádoby na nečistoty“
