KULLANIM KILAVUZU BXAE00022 BLACK & DECKER

Bu kılavuz, ünitenin güvenli ve etkili bir şekilde nasıl kullanılacağını açıklamaktadır. Lütfen bu talimatları ve önlemleri dikkatle okuyun ve uygulayın. 1.1. ÖNEMLİ GÜVENLİK TALİMATLARI - BU TALİMATLARI SAKLAYIN Bu kılavuz önemli güvenlik ve çalıştırma talimatları içermektedir. UYARI: Şarj cihazını yalnızca 6 V veya 12 V şarj edilebilir kurşun-asit pilleri şarj etmek için kullanın. Başka bir amaç için kullanmayın. Yeniden şarj edilemeyen pillerle kullanmayın. Bu şarj cihazı sadece 220 V-240 V besleme voltajı, 50/ 60 Hz devre ile kullanılmak üzere tasarlanmıştır.

Şarj cihazı, iyi havalandırılan bir alanda ve düz bir yüzey üzerinde yalnızca iç mekanda kullanım için uygundur.

1. Çocukların erişemeyeceği yerlerde saklayın.

2. Bu şarj cihazı, kullanıcının güvenliğinden sorumlu bir kişi tarafından kullanımı hakkında

denetim veya talimat verilmedikçe; fiziksel, duyusal veya zihinsel yetenekleri azalmış veya deneyim ve bilgi eksikliği olan kişiler (çocuklar dahil) tarafından kullanılmak üzere tasarlanmamıştır.

3. Şarj cihazı, sıvılardan uzak kuru bir alanda tutulmalıdır. Şarj cihazını yağmura veya kara

4. Yalnızca önerilen ataşmanları kullanın. Üretici tarafından önerilmeyen veya satılmayan

bir ataşmanın kullanılması yangın, elektrik çarpması, yaralanma veya maddi hasara yol açabilir.

5. Şarj konektörlerini (kelepçeler, delikler, çakmak fişi...) sadece AC kablosunu prizden

çıkardıktan sonra takın ve çıkarın.

6. AC fişini prizden çıkarmak için asla AC kablosunu çekmeyin. Bu, kabloya veya fişe zarar

7. Herhangi bir bakım veya temizliğe başlamadan önce şarj cihazını prizden çekin.

8. Şarj cihazını hasarlı bir elektrik kablosuyla veya çıkış kablosuyla çalıştırmayın; hasarlı

parçayı derhal yetkili bir servis personeline değiştirtin.

9. Şarj cihazını sökmeyin; servis veya onarım gerektiğinde yetkili bir servis personeline

götürün. Yanlış yeniden montaj yangın veya elektrik çarpması riskine neden olabilir.

10. Şarj cihazını, şarj esnasında asla pilin üzerine koymayın.

11. Hasarlı bir pili şarj etmeye çalışmayınTR

Bu kılavuz, ünitenin güvenli ve etkili bir şekilde nasıl kullanılacağını açıklamaktadır. Lütfen bu talimatları ve önlemleri dikkatle okuyun ve uygulayın. 1.1. ÖNEMLİ GÜVENLİK TALİMATLARI - BU TALİMATLARI SAKLAYIN Bu kılavuz önemli güvenlik ve çalıştırma talimatları içermektedir. UYARI: Şarj cihazını yalnızca 6 V veya 12 V şarj edilebilir kurşun-asit pilleri şarj etmek için kullanın. Başka bir amaç için kullanmayın. Yeniden şarj edilemeyen pillerle kullanmayın. Bu şarj cihazı sadece 220 V-240 V besleme voltajı, 50/ 60 Hz devre ile kullanılmak üzere tasarlanmıştır.

Şarj cihazı, iyi havalandırılan bir alanda ve düz bir yüzey üzerinde yalnızca iç mekanda kullanım için uygundur.

1. Çocukların erişemeyeceği yerlerde saklayın.

2. Bu şarj cihazı, kullanıcının güvenliğinden sorumlu bir kişi tarafından kullanımı hakkında

denetim veya talimat verilmedikçe; fiziksel, duyusal veya zihinsel yetenekleri azalmış veya deneyim ve bilgi eksikliği olan kişiler (çocuklar dahil) tarafından kullanılmak üzere tasarlanmamıştır.

3. Şarj cihazı, sıvılardan uzak kuru bir alanda tutulmalıdır. Şarj cihazını yağmura veya kara

4. Yalnızca önerilen ataşmanları kullanın. Üretici tarafından önerilmeyen veya satılmayan

bir ataşmanın kullanılması yangın, elektrik çarpması, yaralanma veya maddi hasara yol açabilir.

5. Şarj konektörlerini (kelepçeler, delikler, çakmak fişi...) sadece AC kablosunu prizden

çıkardıktan sonra takın ve çıkarın.

6. AC fişini prizden çıkarmak için asla AC kablosunu çekmeyin. Bu, kabloya veya fişe zarar

7. Herhangi bir bakım veya temizliğe başlamadan önce şarj cihazını prizden çekin.

8. Şarj cihazını hasarlı bir elektrik kablosuyla veya çıkış kablosuyla çalıştırmayın; hasarlı

parçayı derhal yetkili bir servis personeline değiştirtin.

9. Şarj cihazını sökmeyin; servis veya onarım gerektiğinde yetkili bir servis personeline

götürün. Yanlış yeniden montaj yangın veya elektrik çarpması riskine neden olabilir.

10. Şarj cihazını, şarj esnasında asla pilin üzerine koymayın.

11. Hasarlı bir pili şarj etmeye çalışmayın138 139

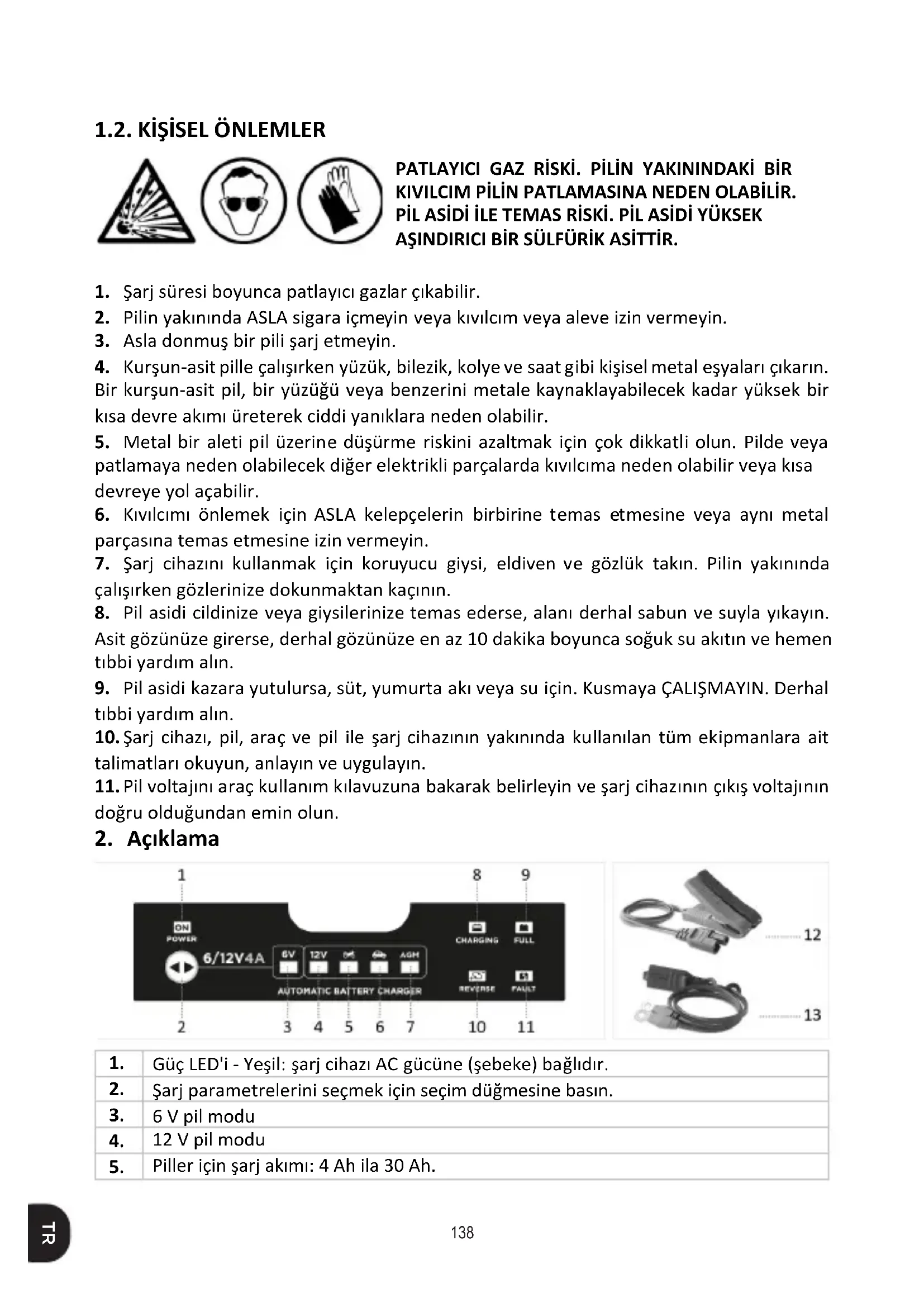

1.2. KİŞİSEL ÖNLEMLER

1. Şarj süresi boyunca patlayıcı gazlar çıkabilir.

2. Pilin yakınında ASLA sigara içmeyin veya kıvılcım veya aleve izin vermeyin.

3. Asla donmuş bir pili şarj etmeyin.

4. Kurşun-asit pille çalışırken yüzük, bilezik, kolye ve saat gibi kişisel metal eşyaları çıkarın.

Bir kurşun-asit pil, bir yüzüğü veya benzerini metale kaynaklayabilecek kadar yüksek bir kısa devre akımı üreterek ciddi yanıklara neden olabilir.

5. Metal bir aleti pil üzerine düşürme riskini azaltmak için çok dikkatli olun. Pilde veya

patlamaya neden olabilecek diğer elektrikli parçalarda kıvılcıma neden olabilir veya kısa devreye yol açabilir.

6. Kıvılcımı önlemek için ASLA kelepçelerin birbirine temas etmesine veya aynı metal

parçasına temas etmesine izin vermeyin.

7. Şarj cihazını kullanmak için koruyucu giysi, eldiven ve gözlük takın. Pilin yakınında

çalışırken gözlerinize dokunmaktan kaçının.

8. Pil asidi cildinize veya giysilerinize temas ederse, alanı derhal sabun ve suyla yıkayın.

Asit gözünüze girerse, derhal gözünüze en az 10 dakika boyunca soğuk su akıtın ve hemen tıbbi yardım alın.

9. Pil asidi kazara yutulursa, süt, yumurta akı veya su için. Kusmaya ÇALIŞMAYIN. Derhal

10. Şarj cihazı, pil, araç ve pil ile şarj cihazının yakınında kullanılan tüm ekipmanlara ait

talimatları okuyun, anlayın ve uygulayın.

11. Pil voltajını araç kullanım kılavuzuna bakarak belirleyin ve şarj cihazının çıkış voltajının

doğru olduğundan emin olun.

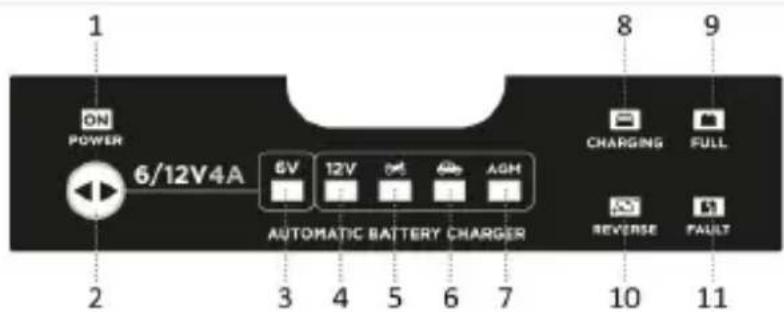

Güç LED'i - Yeşil: şarj cihazı AC gücüne (şebeke) bağlıdır.

Şarj parametrelerini seçmek için seçim düğmesine basın.

Piller için şarj akımı: 4 Ah ila 30 Ah. Piller için bakım modu: 4 Ah ila 70 Ah. ISLAK veya JEL pilleri şarj etmek için uygundur.

Piller için şarj akımı: 30 Ah ila 80 Ah. Piller için bakım modu: 30 Ah ila 120 Ah. ISLAK veya JEL pilleri şarj etmek için uygundur.

AGM-START & STOP ve AGM-SPIRAL pilleri şarj etme modu.

LED şarj göstergesi (turuncu).

Dolu LED'i: tamamen şarj olduğunda yeşil renkte yanar.

Ters polarite LED'i (kırmızı).

Hata LED'i: pil ile ilgili bir sorun olduğunda yanar (kırmızı).

Çıkış kablosu: Halkaları 6 mm olan kablo ve koruyucu, yalıtkan, su geçirmez kapak.

2.1. Teknik özellikler Referans BXAE00022 Model Şarj cihazı 6/12 V-4 A Voltaj (Şebeke) 220~240 V AC 50/60 Hz Şarj voltajı 6 V / 12 V Şarj akımı 1 A / 4 A Pil boyutu 4 Ah - 120 Ah piller Çalışma sıcaklığı -10° ila +40°C Depolama sıcaklığı -20° ila +50°C IP sınıfı IP65 Minimum pil voltajı 0,8 V

2.2. Pil türleri Bu elektronik pil şarj cihazı, her tür kurşun pil, geleneksel pil ve en yeni nesil pilleri şarj etmek için tasarlanmıştır. Bu pil şarj cihazı, önemli bir çalışma aracı olarak hem günlük kullanım hem de kapsamlı şarj döngüleri için idealdir. Tüm şarj parametreleri kontrol panelindeki şarj fonksiyon tuşu kullanılarak ayarlanır. 2.3. Şarj döngüleri Pil şarj cihazının şarj döngüleri, şu anda piyasada bulunan tüm pil türlerinin şarjını optimize etmek için özel olarak geliştirilmiştir. Mevcut pillerin çok sayıdaki yapısal teknolojileri, doğru ve eksiksiz şarj sağlamak için farklı şarj eğrileri gerektirir. Bu pil şarj cihazı, her birine uygun şarj döngüsünü sağladığı için pillerinizin ömrünü uzatır. 2.4. Şarj döngüsünde kesinti 230 V şebekede kesinti olması durumunda pil şarj cihazı, 230 V şebekenin güç kaynağı geri gelir gelmez otomatik olarak geri yükleyebilmek için gerçekleştirdiği çalışma döngüsünü kaydeder. Pil şarj cihazı, operatör döngüyü denetlemeden pilleri şarj etmek için kullanılıyorsa bu işlev çok önemlidir; örneğin, çok uzun çalışma periyotları (bakım şarjları) sırasında veya gece şarj ederken (günlük olarak şarj edilmesi gereken araçların şarj edilmesi). Ayarlanan parametreler 12 saat saklanır; 12 saat sonra pil şarj cihazı varsayılan parametrelerle şarj etmeye devam edecektir.138

1.2. KİŞİSEL ÖNLEMLER

1. Şarj süresi boyunca patlayıcı gazlar çıkabilir.

2. Pilin yakınında ASLA sigara içmeyin veya kıvılcım veya aleve izin vermeyin.

3. Asla donmuş bir pili şarj etmeyin.

4. Kurşun-asit pille çalışırken yüzük, bilezik, kolye ve saat gibi kişisel metal eşyaları çıkarın.

Bir kurşun-asit pil, bir yüzüğü veya benzerini metale kaynaklayabilecek kadar yüksek bir kısa devre akımı üreterek ciddi yanıklara neden olabilir.

5. Metal bir aleti pil üzerine düşürme riskini azaltmak için çok dikkatli olun. Pilde veya

patlamaya neden olabilecek diğer elektrikli parçalarda kıvılcıma neden olabilir veya kısa devreye yol açabilir.

6. Kıvılcımı önlemek için ASLA kelepçelerin birbirine temas etmesine veya aynı metal

parçasına temas etmesine izin vermeyin.

7. Şarj cihazını kullanmak için koruyucu giysi, eldiven ve gözlük takın. Pilin yakınında

çalışırken gözlerinize dokunmaktan kaçının.

8. Pil asidi cildinize veya giysilerinize temas ederse, alanı derhal sabun ve suyla yıkayın.

Asit gözünüze girerse, derhal gözünüze en az 10 dakika boyunca soğuk su akıtın ve hemen tıbbi yardım alın.

9. Pil asidi kazara yutulursa, süt, yumurta akı veya su için. Kusmaya ÇALIŞMAYIN. Derhal

10. Şarj cihazı, pil, araç ve pil ile şarj cihazının yakınında kullanılan tüm ekipmanlara ait

talimatları okuyun, anlayın ve uygulayın.

11. Pil voltajını araç kullanım kılavuzuna bakarak belirleyin ve şarj cihazının çıkış voltajının

doğru olduğundan emin olun.

Güç LED'i - Yeşil: şarj cihazı AC gücüne (şebeke) bağlıdır.

Şarj parametrelerini seçmek için seçim düğmesine basın.

Piller için şarj akımı: 4 Ah ila 30 Ah. Piller için bakım modu: 4 Ah ila 70 Ah. ISLAK veya JEL pilleri şarj etmek için uygundur.

Piller için şarj akımı: 30 Ah ila 80 Ah. Piller için bakım modu: 30 Ah ila 120 Ah. ISLAK veya JEL pilleri şarj etmek için uygundur.

AGM-START & STOP ve AGM-SPIRAL pilleri şarj etme modu.

LED şarj göstergesi (turuncu).

Dolu LED'i: tamamen şarj olduğunda yeşil renkte yanar.

Ters polarite LED'i (kırmızı).

Hata LED'i: pil ile ilgili bir sorun olduğunda yanar (kırmızı).

Çıkış kablosu: Halkaları 6 mm olan kablo ve koruyucu, yalıtkan, su geçirmez kapak.

2.1. Teknik özellikler Referans BXAE00022 Model Şarj cihazı 6/12 V-4 A Voltaj (Şebeke) 220~240 V AC 50/60 Hz Şarj voltajı 6 V / 12 V Şarj akımı 1 A / 4 A Pil boyutu 4 Ah - 120 Ah piller Çalışma sıcaklığı -10° ila +40°C Depolama sıcaklığı -20° ila +50°C IP sınıfı IP65 Minimum pil voltajı 0,8 V

2.2. Pil türleri Bu elektronik pil şarj cihazı, her tür kurşun pil, geleneksel pil ve en yeni nesil pilleri şarj etmek için tasarlanmıştır. Bu pil şarj cihazı, önemli bir çalışma aracı olarak hem günlük kullanım hem de kapsamlı şarj döngüleri için idealdir. Tüm şarj parametreleri kontrol panelindeki şarj fonksiyon tuşu kullanılarak ayarlanır. 2.3. Şarj döngüleri Pil şarj cihazının şarj döngüleri, şu anda piyasada bulunan tüm pil türlerinin şarjını optimize etmek için özel olarak geliştirilmiştir. Mevcut pillerin çok sayıdaki yapısal teknolojileri, doğru ve eksiksiz şarj sağlamak için farklı şarj eğrileri gerektirir. Bu pil şarj cihazı, her birine uygun şarj döngüsünü sağladığı için pillerinizin ömrünü uzatır. 2.4. Şarj döngüsünde kesinti 230 V şebekede kesinti olması durumunda pil şarj cihazı, 230 V şebekenin güç kaynağı geri gelir gelmez otomatik olarak geri yükleyebilmek için gerçekleştirdiği çalışma döngüsünü kaydeder. Pil şarj cihazı, operatör döngüyü denetlemeden pilleri şarj etmek için kullanılıyorsa bu işlev çok önemlidir; örneğin, çok uzun çalışma periyotları (bakım şarjları) sırasında veya gece şarj ederken (günlük olarak şarj edilmesi gereken araçların şarj edilmesi). Ayarlanan parametreler 12 saat saklanır; 12 saat sonra pil şarj cihazı varsayılan parametrelerle şarj etmeye devam edecektir.140 141

2.5. Güvenlik cihazları Pil şarj cihazı, kullanım ve çalıştırma sırasında maksimum güvenliği sağlamak için güvenlik cihazları ile donatılmıştır. Kıvılcımlara karşı tam koruma Kısa devrelere karşı koruma Voltaj dengelemesi Aşırı ısınmaya karşı koruma Ters polariteye karşı koruma Harici maddelere karşı yüksek koruma sınıfı, IP65 2.6. Pil testleri ve hata göstergeleri Pil şarj cihazı, şarj işleminden önce ve şarj işlemi esnasında pilin durumunu belirlemek ve pil şarj cihazı ile şarj edilecek pil arasındaki bağlantı hataları hakkında bilgi vermek üzere tasarlanmıştır. LED / Simge / Hata SEBEP ÇÖZÜM

Yanıp Sönme Çok düşük pil.

Şarj cihazı pili eski haline getirmeye çalışıyor.

Çıkış kablosunun kelepçeleri/halkaları pile doğru bağlanmamış. Ters polarite. Kelepçeleri/halkaları doğru şekilde yerleştirin ve pili tekrar şarj etmeye başlayın. Yanıp Sönme Pil voltajı çok yüksek. (24 V'luk bir pili şarj etmeye çalışıyorsunuz). Pil voltajını kontrol edin. Pil kapasitesi aşırı. Daha yüksek şarj kapasitesine sahip bir pil şarj cihazı kullanın. Pil iyi bir şarj seviyesini koruyamıyor. Pil arızalı olabilir. Pil servis merkezinize başvurun. Pil bitmiş. Şarj işlemini yeniden başlatmak için düğmeye tekrar basın ve pili eski haline getirmeyi deneyin. Pil arızalı olabilir. Pil servis merkezinize başvurun. Tam bir desülfürizasyon döngüsünden sonra pil eski haline getirilemiyor. Pil arızalı olabilir. Pil servis merkezinize başvurun. Pil şarjı, şarj işlemini başlatmaz ve hata göstergesi ışığı yanmaz. Kablolar bağlı değil, kablolar kısa devre yapıyor. Kelepçeleri/halkaları doğru şekilde yerleştirin ve pili tekrar şarj etmeye başlayın. Pil tamamen kısa devre yaptı. Pil arızalı olabilir. Pil servis merkezinize başvurun.

3. Kullanım kılavuzu

Pil araçta takılıyken şarj cihazını kullanmadan önce kontağı kapatın (ısıtma, aydınlatma…). Şarj cihazını kullanmadan önce pil terminallerini temizleyin.

1. Şarj cihazını bağlamadan önce: güç kaynağı kablosunun prize takılı

olmadığından emin olun!

Önce negatif terminalin şasiye bağlı/topraklanmış olup olmadığını kontrol edin. Değilse, satıcınıza başvurun. Çıkış kablosunu şarj cihazına bağlayın.

Kelepçeli çıkış kablosu Kırmızı kelepçeyi (+) pilin artı kutbuna (+) bağlayın, daha sonra siyah kelepçeyi (-) toprağa/aracın şasisine bağlayın (şasinin veya motor bloğunun kalın bir metal parçasına bağlayın; karbüratöre veya yakıt hatlarına bağlamayın).

Halkalı çıkış kablosu Pil terminallerindeki cıvatalardaki somunları gevşetin ve çıkarın. Pozitif halkayı (+) pilin artı kutbuna (+) bağlayın, ardından negatif halkayı (-) pilin negatif (-) terminaline bağlayın. Sabitlemek için somunları yerine takın ve sıkın. Her iki durumda da: şarj cihazı çıkış kablosunun sıkı bağlantılara sahip olduğundan emin olun.

3. Şebekeye bağlantı

Pil şarj cihazının güç kaynağı kablosunu elektrik prizine takın. Güç LED'i “AÇIK” yeşil yanıyor = “Bekleme” modu.

Üniteyi etkinleştirmek için düğmeye bir kez basın ve ardından seçim düğmesine basarak pil türü ve şarj akımı için şarj parametrelerini seçin. Şarj işlemi otomatik olarak başlayacaktır. Farklı olasılıklar: Voltaj Akım/Tür

12 V piller için şarj: 4 Ah ila 30 Ah. 12 V piller için bakım şarjı: 4 Ah ila 70 Ah. ISLAK veya JEL pilleri şarj etmek için uygundur.

12 V piller için şarj: 30 Ah ila 80 Ah. 12 V piller için bakım şarjı: 30 Ah ila 120 Ah. ISLAK veya JEL pilleri şarj etmek için uygundur.

12 V piller için şarj: 30 Ah ila 80 Ah. 12 V piller için bakım şarjı: 30 Ah ila 120 Ah.140

2.5. Güvenlik cihazları Pil şarj cihazı, kullanım ve çalıştırma sırasında maksimum güvenliği sağlamak için güvenlik cihazları ile donatılmıştır. Kıvılcımlara karşı tam koruma Kısa devrelere karşı koruma Voltaj dengelemesi Aşırı ısınmaya karşı koruma Ters polariteye karşı koruma Harici maddelere karşı yüksek koruma sınıfı, IP65 2.6. Pil testleri ve hata göstergeleri Pil şarj cihazı, şarj işleminden önce ve şarj işlemi esnasında pilin durumunu belirlemek ve pil şarj cihazı ile şarj edilecek pil arasındaki bağlantı hataları hakkında bilgi vermek üzere tasarlanmıştır. LED / Simge / Hata SEBEP ÇÖZÜM

Yanıp Sönme Çok düşük pil.

Şarj cihazı pili eski haline getirmeye çalışıyor.

Çıkış kablosunun kelepçeleri/halkaları pile doğru bağlanmamış. Ters polarite. Kelepçeleri/halkaları doğru şekilde yerleştirin ve pili tekrar şarj etmeye başlayın. Yanıp Sönme Pil voltajı çok yüksek. (24 V'luk bir pili şarj etmeye çalışıyorsunuz). Pil voltajını kontrol edin. Pil kapasitesi aşırı. Daha yüksek şarj kapasitesine sahip bir pil şarj cihazı kullanın. Pil iyi bir şarj seviyesini koruyamıyor. Pil arızalı olabilir. Pil servis merkezinize başvurun. Pil bitmiş. Şarj işlemini yeniden başlatmak için düğmeye tekrar basın ve pili eski haline getirmeyi deneyin. Pil arızalı olabilir. Pil servis merkezinize başvurun. Tam bir desülfürizasyon döngüsünden sonra pil eski haline getirilemiyor. Pil arızalı olabilir. Pil servis merkezinize başvurun. Pil şarjı, şarj işlemini başlatmaz ve hata göstergesi ışığı yanmaz. Kablolar bağlı değil, kablolar kısa devre yapıyor. Kelepçeleri/halkaları doğru şekilde yerleştirin ve pili tekrar şarj etmeye başlayın. Pil tamamen kısa devre yaptı. Pil arızalı olabilir. Pil servis merkezinize başvurun.

3. Kullanım kılavuzu

Pil araçta takılıyken şarj cihazını kullanmadan önce kontağı kapatın (ısıtma, aydınlatma…). Şarj cihazını kullanmadan önce pil terminallerini temizleyin.

1. Şarj cihazını bağlamadan önce: güç kaynağı kablosunun prize takılı

olmadığından emin olun!

Önce negatif terminalin şasiye bağlı/topraklanmış olup olmadığını kontrol edin. Değilse, satıcınıza başvurun. Çıkış kablosunu şarj cihazına bağlayın.

Kelepçeli çıkış kablosu Kırmızı kelepçeyi (+) pilin artı kutbuna (+) bağlayın, daha sonra siyah kelepçeyi (-) toprağa/aracın şasisine bağlayın (şasinin veya motor bloğunun kalın bir metal parçasına bağlayın; karbüratöre veya yakıt hatlarına bağlamayın).

Halkalı çıkış kablosu Pil terminallerindeki cıvatalardaki somunları gevşetin ve çıkarın. Pozitif halkayı (+) pilin artı kutbuna (+) bağlayın, ardından negatif halkayı (-) pilin negatif (-) terminaline bağlayın. Sabitlemek için somunları yerine takın ve sıkın. Her iki durumda da: şarj cihazı çıkış kablosunun sıkı bağlantılara sahip olduğundan emin olun.

3. Şebekeye bağlantı

Pil şarj cihazının güç kaynağı kablosunu elektrik prizine takın. Güç LED'i “AÇIK” yeşil yanıyor = “Bekleme” modu.

Üniteyi etkinleştirmek için düğmeye bir kez basın ve ardından seçim düğmesine basarak pil türü ve şarj akımı için şarj parametrelerini seçin. Şarj işlemi otomatik olarak başlayacaktır. Farklı olasılıklar: Voltaj Akım/Tür

12 V piller için şarj: 4 Ah ila 30 Ah. 12 V piller için bakım şarjı: 4 Ah ila 70 Ah. ISLAK veya JEL pilleri şarj etmek için uygundur.

12 V piller için şarj: 30 Ah ila 80 Ah. 12 V piller için bakım şarjı: 30 Ah ila 120 Ah. ISLAK veya JEL pilleri şarj etmek için uygundur.

12 V piller için şarj: 30 Ah ila 80 Ah. 12 V piller için bakım şarjı: 30 Ah ila 120 Ah.142

AGM-START&STOP ve AGM-SPIRAL'i şarj etmek için uygundur.

6 V piller için şarj: 4 Ah ila 30 Ah. 6 V piller için bakım şarjı: 4 Ah ila 70 Ah. ISLAK veya JEL pilleri şarj etmek için uygundur.

Şarj cihazının AC güç kaynağı kablosunu elektrik prizinden çıkarın.

6. Çıkış kablosu bağlantısını kesin

Önce negatif çıkış kablosunu topraktaki/şasideki pilin negatif (-) terminalinden, sonra pozitif (+) çıkış kablosunu pozitif terminalden ayırın. 3.2. Şarj göstergeleri açıklaması

Turuncu şarj LED'i yanıyor: pil şarj oluyor. Turuncu şarj LED'i yanıp sönüyor: pil voltajı çok düşük. Şarj cihazı pili eski haline getirmeye çalışıyor. Yeşil dolu LED'i yanıyor: pil tam şarjlı (%100); pil şarj cihazı bakım adımına geçerek pilin verimlilik durumunu sürekli olarak izler, böylece pil daima en uygun şarj seviyesinde olur. 3.3. Saklama Pil şarj cihazı kullanılmadığında, neme karşı korumak için kuru bir yerde saklanmalıdır. Pil şarj cihazını ayırın ve dış mahfazasını temizlemek için yumuşak bir bez kullanın.

Schumacher Europe, Belçika, bu ürünün orijinal alıcısının yararına sınırlı bir garanti sunmaktadır. Garanti devredilemez. Garanti, satın alma tarihinden itibaren iki yıllık bir süre için imalat ve malzeme hataları için geçerlidir. Garantiden yararlanmak için, satın alanın cihazı satın alma belgesi ile satın aldığı yere iade etmesi gerekir. Üzerinde herhangi bir kötüye kullanım, uygunsuz kullanım veya yanlış kullanım olan veya değişiklik görmüş cihazların yanı sıra, tamir edilmek üzere yetkili temsilciler dışındaki üçüncü şahıslara emanet edilen cihazların garantileri geçersiz kılınacaktır. Schumacher Europe, bu sınırlı garantiden başka bir garanti vermez ve dolaylı hasara karşı garantiler de dahil olmak üzere tüm zımni garantileri hariç tutar. Schumacher Europe, bu sınırlı garantinin kapsamını aşan başka bir garantiye tabi değildir. Bu işaret, bu ürünün AB genelindeki diğer evsel atıklarla birlikte atılmaması gerektiğini göstermektedir. Kontrolsüz atık imhası sebebiyle kaynaklanabilecek çevreye veya insan sağlığına olası zararı önlemek için, maddi kaynakların sürdürülebilir şekilde yeniden kullanılmasını teşvik etmek için sorumlu bir şekilde geri dönüştürün. Kullanılmış cihazınızı iade etmek için lütfen iade ve toplama sistemlerini kullanın veya ürünün satın alındığı bayiye başvurun. Onlar bu ürünü çevresel açıdan güvenli bir geri dönüşüm için alabilirler.142 AGM-START&STOP ve AGM-SPIRAL'i şarj etmek için uygundur.

6 V piller için şarj: 4 Ah ila 30 Ah. 6 V piller için bakım şarjı: 4 Ah ila 70 Ah. ISLAK veya JEL pilleri şarj etmek için uygundur.

Şarj cihazının AC güç kaynağı kablosunu elektrik prizinden çıkarın.

6. Çıkış kablosu bağlantısını kesin

Önce negatif çıkış kablosunu topraktaki/şasideki pilin negatif (-) terminalinden, sonra pozitif (+) çıkış kablosunu pozitif terminalden ayırın. 3.2. Şarj göstergeleri açıklaması

Turuncu şarj LED'i yanıyor: pil şarj oluyor. Turuncu şarj LED'i yanıp sönüyor: pil voltajı çok düşük. Şarj cihazı pili eski haline getirmeye çalışıyor. Yeşil dolu LED'i yanıyor: pil tam şarjlı (%100); pil şarj cihazı bakım adımına geçerek pilin verimlilik durumunu sürekli olarak izler, böylece pil daima en uygun şarj seviyesinde olur. 3.3. Saklama Pil şarj cihazı kullanılmadığında, neme karşı korumak için kuru bir yerde saklanmalıdır. Pil şarj cihazını ayırın ve dış mahfazasını temizlemek için yumuşak bir bez kullanın.

Schumacher Europe, Belçika, bu ürünün orijinal alıcısının yararına sınırlı bir garanti sunmaktadır. Garanti devredilemez. Garanti, satın alma tarihinden itibaren iki yıllık bir süre için imalat ve malzeme hataları için geçerlidir. Garantiden yararlanmak için, satın alanın cihazı satın alma belgesi ile satın aldığı yere iade etmesi gerekir. Üzerinde herhangi bir kötüye kullanım, uygunsuz kullanım veya yanlış kullanım olan veya değişiklik görmüş cihazların yanı sıra, tamir edilmek üzere yetkili temsilciler dışındaki üçüncü şahıslara emanet edilen cihazların garantileri geçersiz kılınacaktır. Schumacher Europe, bu sınırlı garantiden başka bir garanti vermez ve dolaylı hasara karşı garantiler de dahil olmak üzere tüm zımni garantileri hariç tutar. Schumacher Europe, bu sınırlı garantinin kapsamını aşan başka bir garantiye tabi değildir. Bu işaret, bu ürünün AB genelindeki diğer evsel atıklarla birlikte atılmaması gerektiğini göstermektedir. Kontrolsüz atık imhası sebebiyle kaynaklanabilecek çevreye veya insan sağlığına olası zararı önlemek için, maddi kaynakların sürdürülebilir şekilde yeniden kullanılmasını teşvik etmek için sorumlu bir şekilde geri dönüştürün. Kullanılmış cihazınızı iade etmek için lütfen iade ve toplama sistemlerini kullanın veya ürünün satın alındığı bayiye başvurun. Onlar bu ürünü çevresel açıdan güvenli bir geri dönüşüm için alabilirler.
