NÁVOD K OBSLUZE BXAE00022 BLACK & DECKER

1. Udržujte mimo dosahu detí.

2. Táto nabíjačka nie je určená na použitie osobami (vrátane detí) so zníženými fyzickými,

7. Pred začatím akýchkoľvek údržbových alebo čistiacich prác odpojte nabíjačku od

elektrickej zásuvky.

8. Neprevádzkujte nabíjačku, ak je napájací kábel alebo výstupný kábel poškodený.

Poškodené časti nechajte ihneď vymeniť kvalifikovanému servisnému technikovi.

9. Nerozoberajte nabíjačku. Vezmite ju ku kvalifikovanému servisnému technikovi, ak je

nutný servis alebo oprava. Nesprávne poskladanie môže viesť k nebezpečenstvu vzniku požiaru alebo úrazu elektrickým prúdom.

10. Nabíjačku nikdy nedávajte na vrch batérie, keď sa nabíja.

5. Buďte zvlášť opatrní, aby ste znížili riziko spadnutia kovového náradia na štartovací

aby ste zabránili iskreniu.

7. Na používanie nabíjačky noste ochranné oblečenie, rukavice a okuliare. Nedotýkajte sa

očí počas práce v blízkosti batérie.

10. Prečítajte si, oboznámte sa a dodržujte všetky pokyny k nabíjačke, batérii, vozidlu a

výstupné napätie nabíjačky je správne.

Tlačidlo výberu na zvolenie parametrov nabíjania.94

1. Udržujte mimo dosahu detí.

2. Táto nabíjačka nie je určená na použitie osobami (vrátane detí) so zníženými fyzickými,

7. Pred začatím akýchkoľvek údržbových alebo čistiacich prác odpojte nabíjačku od

elektrickej zásuvky.

8. Neprevádzkujte nabíjačku, ak je napájací kábel alebo výstupný kábel poškodený.

Poškodené časti nechajte ihneď vymeniť kvalifikovanému servisnému technikovi.

9. Nerozoberajte nabíjačku. Vezmite ju ku kvalifikovanému servisnému technikovi, ak je

nutný servis alebo oprava. Nesprávne poskladanie môže viesť k nebezpečenstvu vzniku požiaru alebo úrazu elektrickým prúdom.

10. Nabíjačku nikdy nedávajte na vrch batérie, keď sa nabíja.

5. Buďte zvlášť opatrní, aby ste znížili riziko spadnutia kovového náradia na štartovací

aby ste zabránili iskreniu.

7. Na používanie nabíjačky noste ochranné oblečenie, rukavice a okuliare. Nedotýkajte sa

očí počas práce v blízkosti batérie.

10. Prečítajte si, oboznámte sa a dodržujte všetky pokyny k nabíjačke, batérii, vozidlu a

výstupné napätie nabíjačky je správne.

Tlačidlo výberu na zvolenie parametrov nabíjania.96 97

Nabíjací prúd pre batérie: od 4 Ah do 30 Ah. Udržiavací režim pre batérie: od 4 Ah do 70 Ah. Vhodné pre nabíjanie batérií WET alebo GEL.

Nabíjací prúd pre batérie: od 30 Ah do 80 Ah. Udržiavací režim pre batérie: od 30 Ah do 120 Ah. Vhodné pre nabíjanie batérií WET alebo GEL.

Výstupný kábel: Kábel so svorkami 30 A - ref.: BXAE00025.

Nabíjací prúd pre batérie: od 4 Ah do 30 Ah. Udržiavací režim pre batérie: od 4 Ah do 70 Ah. Vhodné pre nabíjanie batérií WET alebo GEL.

Nabíjací prúd pre batérie: od 30 Ah do 80 Ah. Udržiavací režim pre batérie: od 30 Ah do 120 Ah. Vhodné pre nabíjanie batérií WET alebo GEL.

Výstupný kábel: Kábel so svorkami 30 A - ref.: BXAE00025.

1. Pred pripojením nabíjačky: zabezpečte, aby vodič zdroja napájania nebol

Najprv skontrolujte, či je pripojená záporná svorka/či je uzemnená k rámu. Ak nie, obráťte sa na predajcu. Pripojte výstupný kábel k nabíjačke.

Výstupný kábel s krúžkami Povoľte a odstráňte každú maticu zo skrutiek na svorkách batérie. Pripojte kladný krúžok (+) ku kladnej svorke (+) batérie, potom pripojte záporný krúžok (-) to k zápornej svorke (-) batérie. Znovu nainštalujte a utiahnite maticami, aby ste ich zaistili. V obidvoch prípadoch: overte, či je výstupný vodič batérie riadne pripojený.

4. Výber režimu nabíjania

Na aktivovanie jednotky stlačte tlačidlo raz a potom zvoľte parametre nabíjania, pre typ batérie a nabíjací prúd a to tak, že stlačíte tlačidlo výberu, keď sa zobrazí daná ikona. Proces nabíjania sa spustí automaticky. Rôzne možnosti: Napätie Prúd/typ

6. Odpojenie výstupného kábla

1. Pred pripojením nabíjačky: zabezpečte, aby vodič zdroja napájania nebol

Najprv skontrolujte, či je pripojená záporná svorka/či je uzemnená k rámu. Ak nie, obráťte sa na predajcu. Pripojte výstupný kábel k nabíjačke.

Výstupný kábel s krúžkami Povoľte a odstráňte každú maticu zo skrutiek na svorkách batérie. Pripojte kladný krúžok (+) ku kladnej svorke (+) batérie, potom pripojte záporný krúžok (-) to k zápornej svorke (-) batérie. Znovu nainštalujte a utiahnite maticami, aby ste ich zaistili. V obidvoch prípadoch: overte, či je výstupný vodič batérie riadne pripojený.

4. Výber režimu nabíjania

Na aktivovanie jednotky stlačte tlačidlo raz a potom zvoľte parametre nabíjania, pre typ batérie a nabíjací prúd a to tak, že stlačíte tlačidlo výberu, keď sa zobrazí daná ikona. Proces nabíjania sa spustí automaticky. Rôzne možnosti: Napätie Prúd/typ

6. Odpojenie výstupného kábla

V této příručce se dozvíte, jak bezpečně a efektivně používat toto zařízení. Přečtěte si prosím tyto pokyny a bezpečnostní opatření a pečlivě je dodržujte. 1.1. DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY - USCHOVEJTE TYTO POKYNY Tato příručka obsahuje důležité bezpečnostní a provozní pokyny. VAROVÁNÍ: používejte nabíječku pouze k nabíjení 6V nebo 12V dobíjecích olověných akumulátorů. Nepoužívejte ji za žádným jiným účelem. Nepoužívejte s nedobíjecími akumulátory. Tato nabíječka je určena pouze pro obvody s napájecím napětím 220-240 V, 50/60 HZ.

Nabíječku lze používat pouze ve vnitřních, dobře větraných prostorách a na rovném povrchu.

1. Uschovejte mimo dosah dětí.

2. Nabíječku nesmějí používat osoby (včetně dětí) se sníženými fyzickými, smyslovými

nebo mentálními schopnostmi nebo osoby s omezenými zkušenostmi a znalostmi, pokud nejsou pod odborným dohledem nebo pokud jim osoba, odpovědná za jejich bezpečnost, nedává potřebné pokyny ohledně používání zařízení.

3. Nabíječka musí být uskladněna v suchém prostoru, kde se nevyskytují žádné kapaliny.

Nevystavujte nabíječku dešti nebo sněhu.

4. Používejte pouze doporučená přídavná zařízení. Použití přídavných zařízení, které

nepatří mezi doporučená nebo neprodávaná výrobcem, může mít za následek vznik požáru, úraz elektrickým proudem, zranění osob nebo poškození majetku.

5. Připojení a odpojení nabíjecích konektorů (svorky, očka, zástrčka zapalovače cigaret...)

lze provést pouze po vytažení napájecího kabelu ze sítě.

6. Při vyjímání zástrčky ze sítě nikdy netahejte za napájecí kabel. Můžete tím poškodit

kabel nebo zástrčku.

7. Odpojte nabíječku ze zásuvky dříve, než začnete s údržbou nebo čištěním.

8. Nepoužívejte nabíječku s poškozeným napájecím nebo výstupním kabelem.

Poškozenou část nechte okamžitě vyměnit kvalifikovaným servisním pracovníkem.

9. Nabíječku nerozebírejte. Pokud zařízení potřebuje servis nebo opravu, obraťte se na

kvalifikovaného servisního pracovníka. Nesprávná zpětná montáž může mít za následek vznik požáru nebo úraz elektrickým proudem.

10. Nikdy nedávejte nabíječku na nabíjený akumulátor.CS

V této příručce se dozvíte, jak bezpečně a efektivně používat toto zařízení. Přečtěte si prosím tyto pokyny a bezpečnostní opatření a pečlivě je dodržujte. 1.1. DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY - USCHOVEJTE TYTO POKYNY Tato příručka obsahuje důležité bezpečnostní a provozní pokyny. VAROVÁNÍ: používejte nabíječku pouze k nabíjení 6V nebo 12V dobíjecích olověných akumulátorů. Nepoužívejte ji za žádným jiným účelem. Nepoužívejte s nedobíjecími akumulátory. Tato nabíječka je určena pouze pro obvody s napájecím napětím 220-240 V, 50/60 HZ.

Nabíječku lze používat pouze ve vnitřních, dobře větraných prostorách a na rovném povrchu.

1. Uschovejte mimo dosah dětí.

2. Nabíječku nesmějí používat osoby (včetně dětí) se sníženými fyzickými, smyslovými

nebo mentálními schopnostmi nebo osoby s omezenými zkušenostmi a znalostmi, pokud nejsou pod odborným dohledem nebo pokud jim osoba, odpovědná za jejich bezpečnost, nedává potřebné pokyny ohledně používání zařízení.

3. Nabíječka musí být uskladněna v suchém prostoru, kde se nevyskytují žádné kapaliny.

Nevystavujte nabíječku dešti nebo sněhu.

4. Používejte pouze doporučená přídavná zařízení. Použití přídavných zařízení, které

nepatří mezi doporučená nebo neprodávaná výrobcem, může mít za následek vznik požáru, úraz elektrickým proudem, zranění osob nebo poškození majetku.

5. Připojení a odpojení nabíjecích konektorů (svorky, očka, zástrčka zapalovače cigaret...)

lze provést pouze po vytažení napájecího kabelu ze sítě.

6. Při vyjímání zástrčky ze sítě nikdy netahejte za napájecí kabel. Můžete tím poškodit

kabel nebo zástrčku.

7. Odpojte nabíječku ze zásuvky dříve, než začnete s údržbou nebo čištěním.

8. Nepoužívejte nabíječku s poškozeným napájecím nebo výstupním kabelem.

Poškozenou část nechte okamžitě vyměnit kvalifikovaným servisním pracovníkem.

9. Nabíječku nerozebírejte. Pokud zařízení potřebuje servis nebo opravu, obraťte se na

kvalifikovaného servisního pracovníka. Nesprávná zpětná montáž může mít za následek vznik požáru nebo úraz elektrickým proudem.

10. Nikdy nedávejte nabíječku na nabíjený akumulátor.124 125

11. Nepokoušejte se nabíjet poškozený akumulátor.

1. Výbušné plyny mohou vznikat během nabíjení.

2. NIKDY nekuřte ani nedovolte, aby se v blízkosti akumulátoru objevily jiskry nebo

3. Nikdy nenabíjejte zmrzlý akumulátor.

4. Při práci s olověným akumulátorem odložte osobní kovové předměty jako prsteny,

náhrdelníky a hodinky. Olověné akumulátory mohou generovat dostatečně vysoký zkratový proud, který dokáže přivařit prsten nebo podobný předmět ke kovu a způsobit vážné popáleniny.

5. Buďte obzvláště opatrní, abyste snížili riziko, že upustíte kovové nářadí na akumulátor.

Může zajiskřit nebo zkratovat akumulátor nebo jiný elektrický díl, což může způsobit výbuch.

6. Abyste zabránili jiskření, NIKDY nedovolte, aby se svorky dotkly nebo se dostaly do

styku se stejným kusem kovu.

7. Při používání nabíječky noste ochranný oděv, rukavice a brýle. Při práci v blízkosti

akumulátoru se nedotýkejte očí.

8. Jestliže se akumulátorová kyselina dostane do styku s kůží nebo oděvem, okamžitě

omyjte toto místo mýdlem a vodou. Jestliže se vám kyselina dostane do oka, okamžitě ho vyplachujte studenou tekoucí vodou po dobu alespoň 10 minut a hned vyhledejte lékařskou pomoc.

9. Jestliže akumulátorovou kyselinu náhodně polknete, pijte mléko, vaječné bílky nebo

vodu. NEVYVOLÁVEJTE zvracení. Okamžitě vyhledejte lékařskou pomoc.

10. Přečtěte si, zapamatujte a dodržujte všechny pokyny pro nabíječku, akumulátor,

vozidlo a všechna zařízení používaná v blízkosti akumulátoru a nabíječky.

11. Určete napětí akumulátoru pomocí příručky pro vlastníka vozidla a zkontrolujte, zda je

výstupní napětí nabíječky správné.

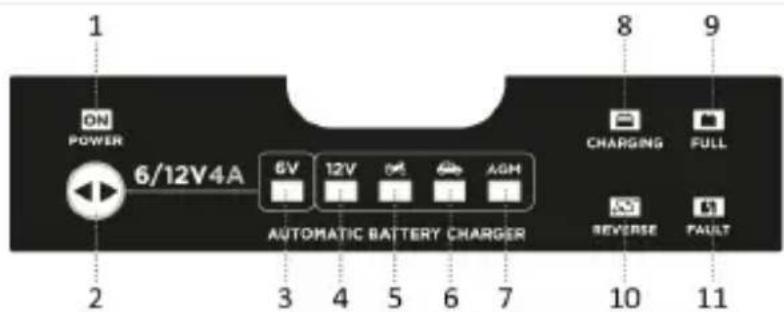

Kontrolka napájení LED- zelená: nabíječka je připojena k síti střídaného proudu

Tlačítko pro volbu parametrů nabíjení

Nabíjecí proud pro akumulátory: od 4 do 30 Ah Udržovací režim pro akumulátory: od 4 do 70 Ah Vhodné pro nabíjení MOKRÝCH nebo GELOVÝCH akumulátorů.

Nabíjecí proud pro akumulátory: od 30 do 80 Ah Udržovací režim pro akumulátory: od 30 do 120 Ah Vhodné pro nabíjení MOKRÝCH nebo GELOVÝCH akumulátorů

Režim pro nabíjení akumulátorů AGM-START&STOP a AGM-SPIRAL

Ukazatel nabíjení LED (oranžová)

Plný ukazatel: při plném nabití svítí zeleně

Obrácená polarita (červená)

Kontrolka závad LED: rozsvítí se, když je problém s akumulátorem (červená)

Výstupní kabel: kabel se 30A svorkami - ref.č.: BXAE00025.

Výstupní kabel: Kabel se 6mm očky a ochrannou, izolační a vodotěsnou krytkou.

2.1. Technické údaje Ref.č. BXAE00022 Model Nabíječka 6/12V 4A Síťové napětí: Střídavý, 220~240 V, 50/60

Nabíjecí napětí 6/12 V Nabíjecí proud 1/4 A Kapacita akumulátoru Akumulátory 4 až 120 Ah Provozní teplota -10 až +40 °C Skladovací teplota -20 až +50 °C Stupeň krytí IP IP65 Minimální napětí akumulátoru 0,8 V

2.2. Typy akumulátorů Tato elektronická nabíječka akumulátorů je určena k nabíjení všech typů olověných a konvenčních akumulátorů a akumulátorů nejnovější generace. Tato nabíječka akumulátorů je ideální nejen jako klíčový pracovní nástroj pro každodenní používání, ale i pro extenzivní nabíjecí cykly. Všechny nabíjecí parametry jsou nastaveny pomocí tlačítka funkce nabíjení na řídicím panelu. 2.3. Nabíjecí cykly Nabíjecí cykly nabíječky akumulátorů jsou speciálně navrženy tak, aby optimalizovaly nabíjení všech typů akumulátorů, které jsou v současnosti na trhu k dispozici. Četné konstrukční technologie aktuálně dostupných akumulátorů vyžadují různé nabíjecí křivky, aby se zajistilo správné a úplné nabití. Tato nabíječka prodlužuje životnost akumulátorů, protože poskytuje každému z nich odpovídající nabíjecí cyklus.124

11. Nepokoušejte se nabíjet poškozený akumulátor.

1. Výbušné plyny mohou vznikat během nabíjení.

2. NIKDY nekuřte ani nedovolte, aby se v blízkosti akumulátoru objevily jiskry nebo

3. Nikdy nenabíjejte zmrzlý akumulátor.

4. Při práci s olověným akumulátorem odložte osobní kovové předměty jako prsteny,

náhrdelníky a hodinky. Olověné akumulátory mohou generovat dostatečně vysoký zkratový proud, který dokáže přivařit prsten nebo podobný předmět ke kovu a způsobit vážné popáleniny.

5. Buďte obzvláště opatrní, abyste snížili riziko, že upustíte kovové nářadí na akumulátor.

Může zajiskřit nebo zkratovat akumulátor nebo jiný elektrický díl, což může způsobit výbuch.

6. Abyste zabránili jiskření, NIKDY nedovolte, aby se svorky dotkly nebo se dostaly do

styku se stejným kusem kovu.

7. Při používání nabíječky noste ochranný oděv, rukavice a brýle. Při práci v blízkosti

akumulátoru se nedotýkejte očí.

8. Jestliže se akumulátorová kyselina dostane do styku s kůží nebo oděvem, okamžitě

omyjte toto místo mýdlem a vodou. Jestliže se vám kyselina dostane do oka, okamžitě ho vyplachujte studenou tekoucí vodou po dobu alespoň 10 minut a hned vyhledejte lékařskou pomoc.

9. Jestliže akumulátorovou kyselinu náhodně polknete, pijte mléko, vaječné bílky nebo

vodu. NEVYVOLÁVEJTE zvracení. Okamžitě vyhledejte lékařskou pomoc.

10. Přečtěte si, zapamatujte a dodržujte všechny pokyny pro nabíječku, akumulátor,

vozidlo a všechna zařízení používaná v blízkosti akumulátoru a nabíječky.

11. Určete napětí akumulátoru pomocí příručky pro vlastníka vozidla a zkontrolujte, zda je

výstupní napětí nabíječky správné.

Kontrolka napájení LED- zelená: nabíječka je připojena k síti střídaného proudu

Tlačítko pro volbu parametrů nabíjení

Nabíjecí proud pro akumulátory: od 4 do 30 Ah Udržovací režim pro akumulátory: od 4 do 70 Ah Vhodné pro nabíjení MOKRÝCH nebo GELOVÝCH akumulátorů.

Nabíjecí proud pro akumulátory: od 30 do 80 Ah Udržovací režim pro akumulátory: od 30 do 120 Ah Vhodné pro nabíjení MOKRÝCH nebo GELOVÝCH akumulátorů

Režim pro nabíjení akumulátorů AGM-START&STOP a AGM-SPIRAL

Ukazatel nabíjení LED (oranžová)

Plný ukazatel: při plném nabití svítí zeleně

Obrácená polarita (červená)

Kontrolka závad LED: rozsvítí se, když je problém s akumulátorem (červená)

Výstupní kabel: kabel se 30A svorkami - ref.č.: BXAE00025.

Výstupní kabel: Kabel se 6mm očky a ochrannou, izolační a vodotěsnou krytkou.

2.1. Technické údaje Ref.č. BXAE00022 Model Nabíječka 6/12V 4A Síťové napětí: Střídavý, 220~240 V, 50/60

Nabíjecí napětí 6/12 V Nabíjecí proud 1/4 A Kapacita akumulátoru Akumulátory 4 až 120 Ah Provozní teplota -10 až +40 °C Skladovací teplota -20 až +50 °C Stupeň krytí IP IP65 Minimální napětí akumulátoru 0,8 V

2.2. Typy akumulátorů Tato elektronická nabíječka akumulátorů je určena k nabíjení všech typů olověných a konvenčních akumulátorů a akumulátorů nejnovější generace. Tato nabíječka akumulátorů je ideální nejen jako klíčový pracovní nástroj pro každodenní používání, ale i pro extenzivní nabíjecí cykly. Všechny nabíjecí parametry jsou nastaveny pomocí tlačítka funkce nabíjení na řídicím panelu. 2.3. Nabíjecí cykly Nabíjecí cykly nabíječky akumulátorů jsou speciálně navrženy tak, aby optimalizovaly nabíjení všech typů akumulátorů, které jsou v současnosti na trhu k dispozici. Četné konstrukční technologie aktuálně dostupných akumulátorů vyžadují různé nabíjecí křivky, aby se zajistilo správné a úplné nabití. Tato nabíječka prodlužuje životnost akumulátorů, protože poskytuje každému z nich odpovídající nabíjecí cyklus.126 127

2.4. Přerušení nabíjecího cyklu V případě výpadku v síti 230 V uloží nabíječka do paměti prováděný pracovní cyklus, který automaticky obnoví, jakmile se obnoví napájení ze sítě 230 V. Tato funkce je nesmírně důležitá, pokud se nabíječka používá k nabíjení akumulátorů, aniž by na probíhající cyklus někdo dohlížel. Např. během velmi dlouhých pracovních cyklů (udržovací nabíjení) nebo při nočním nabíjení (nabíjení akumulátorů vozidel, které se musí denně nabíjet). Nastavené parametry jsou uloženy 12 hodin. Po 12 hodinách nabíječka obnoví nabíjení s výchozími parametry. 2.5. Bezpečnostní zařízení Nabíječka je vybavena bezpečnostními zařízeními, která zajistí maximální bezpečnost při používání a v provozu. Dokonalá ochrana proti jiskření Ochrana proti zkratu Kompenzace napětí Ochrana proti přehřátí Ochrana před obrácenou polaritou Vysoká míra ochrany proti vnějším činitelům, IP65 2.6. Testy akumulátoru a indikátory závady Nabíječka je zkonstruována tak, aby určovala stav akumulátoru před a během nabíjení a informovala o jakékoli závadě propojení mezi nabíječkou a nabíjeným akumulátorem. LED / Ikona / Závada PŘÍČINA ŘEŠENÍ

Nabíječka se pokouší obnovit akumulátor

Svorky/očka výstupního kabelu nejsou správně připojena k akumulátoru. Obrácená polarita Správně umístěte svorky/očka a znovu spusťte nabíjení akumulátoru. Bliká Napětí akumulátoru je příliš vysoké. (Pokoušíte se nabíjet 24V akumulátor.) Zkontrolujte napětí akumulátoru. Nadměrná kapacita akumulátoru. Použijte nabíječku s větší nabíjecí kapacitou. Akumulátor neudrží dobrou úroveň nabití. Akumulátor může být vadný. Kontaktujte akumulátorové servisní centrum. Vybitý akumulátor. Znovu stiskněte tlačítko, aby znovu spustili nabíjení, a pokuste se obnovit akumulátor. Akumulátor může být vadný. Kontaktujte akumulátorové servisní centrum. Po dokončení desulfatace nelze akumulátor nabít. Akumulátor může být vadný. Kontaktujte akumulátorové servisní centrum. Nabíječka nezačne nabíjet a žádná kontrolka závady nesvítí. Odpojené kabely, zkratované kabely Správně umístěte svorky/očka a znovu spusťte nabíjení akumulátoru. Zcela zkratovaný akumulátor. Akumulátor může být vadný. Kontaktujte akumulátorové servisní centrum.

Pokud je akumulátor instalován ve vozidle, VYPNĚTE před použitím nabíječky zapalování (topení, světla…). Před použitím nabíječky vyčistěte póly akumulátoru.

3.1. Nabíjení akumulátoru

1. Před připojením nabíječky se ujistěte, že napájecí kabel není zapojen do sítě!

2. Připojení k akumulátoru

Nejprve zkontrolujte, zda je záporný pól uzemněn/připojen ke kostře vozidla. Pokud není, kontaktujte svého prodejce. Připojte výstupní kabel k nabíječce.

Výstupní kabel se svorkami Připojte červenou svorku (+) ke kladnému pólu (+) akumulátoru, a pak černou svorku (-) uzemněte/připojte k kostře vozidla (robustní kovová část rámu nebo bloku motoru. Nepřipojujte ke karburátoru nebo palivovému potrubí).

Výstupní kabel se očky Uvolněte a sejměte matice ze šroubů na pólech akumulátoru. Nasaďte kladné očko (+) na kladný pól (+) akumulátoru, a pak nasaďte záporné očko (-) na záporný pól (-) akumulátoru. Vraťte matice na místo a zajistěte je utažením. V obou případech se ujistěte, že je výstupní kabel nabíječky dobře připojen.

Zapojte napájecí kabel nabíječky do sítě. Kontrolka napájení „ON“ svítí zeleně = „pohotovostní“ režim.

4. Volba režimu nabíjení

Spusťte nabíječku jedním stisknutím tlačítka a pak zvolte parametry nabíjení pro typ akumulátoru a nabíjecího proudu stisknutím tlačítka pro volbu parametrů nabíjení. Nabíjení začne automaticky. Různé možnosti: Napětí Proud/ty p126

2.4. Přerušení nabíjecího cyklu V případě výpadku v síti 230 V uloží nabíječka do paměti prováděný pracovní cyklus, který automaticky obnoví, jakmile se obnoví napájení ze sítě 230 V. Tato funkce je nesmírně důležitá, pokud se nabíječka používá k nabíjení akumulátorů, aniž by na probíhající cyklus někdo dohlížel. Např. během velmi dlouhých pracovních cyklů (udržovací nabíjení) nebo při nočním nabíjení (nabíjení akumulátorů vozidel, které se musí denně nabíjet). Nastavené parametry jsou uloženy 12 hodin. Po 12 hodinách nabíječka obnoví nabíjení s výchozími parametry. 2.5. Bezpečnostní zařízení Nabíječka je vybavena bezpečnostními zařízeními, která zajistí maximální bezpečnost při používání a v provozu. Dokonalá ochrana proti jiskření Ochrana proti zkratu Kompenzace napětí Ochrana proti přehřátí Ochrana před obrácenou polaritou Vysoká míra ochrany proti vnějším činitelům, IP65 2.6. Testy akumulátoru a indikátory závady Nabíječka je zkonstruována tak, aby určovala stav akumulátoru před a během nabíjení a informovala o jakékoli závadě propojení mezi nabíječkou a nabíjeným akumulátorem. LED / Ikona / Závada PŘÍČINA ŘEŠENÍ

Nabíječka se pokouší obnovit akumulátor

Svorky/očka výstupního kabelu nejsou správně připojena k akumulátoru. Obrácená polarita Správně umístěte svorky/očka a znovu spusťte nabíjení akumulátoru. Bliká Napětí akumulátoru je příliš vysoké. (Pokoušíte se nabíjet 24V akumulátor.) Zkontrolujte napětí akumulátoru. Nadměrná kapacita akumulátoru. Použijte nabíječku s větší nabíjecí kapacitou. Akumulátor neudrží dobrou úroveň nabití. Akumulátor může být vadný. Kontaktujte akumulátorové servisní centrum. Vybitý akumulátor. Znovu stiskněte tlačítko, aby znovu spustili nabíjení, a pokuste se obnovit akumulátor. Akumulátor může být vadný. Kontaktujte akumulátorové servisní centrum. Po dokončení desulfatace nelze akumulátor nabít. Akumulátor může být vadný. Kontaktujte akumulátorové servisní centrum. Nabíječka nezačne nabíjet a žádná kontrolka závady nesvítí. Odpojené kabely, zkratované kabely Správně umístěte svorky/očka a znovu spusťte nabíjení akumulátoru. Zcela zkratovaný akumulátor. Akumulátor může být vadný. Kontaktujte akumulátorové servisní centrum.

Pokud je akumulátor instalován ve vozidle, VYPNĚTE před použitím nabíječky zapalování (topení, světla…). Před použitím nabíječky vyčistěte póly akumulátoru.

3.1. Nabíjení akumulátoru

1. Před připojením nabíječky se ujistěte, že napájecí kabel není zapojen do sítě!

2. Připojení k akumulátoru

Nejprve zkontrolujte, zda je záporný pól uzemněn/připojen ke kostře vozidla. Pokud není, kontaktujte svého prodejce. Připojte výstupní kabel k nabíječce.

Výstupní kabel se svorkami Připojte červenou svorku (+) ke kladnému pólu (+) akumulátoru, a pak černou svorku (-) uzemněte/připojte k kostře vozidla (robustní kovová část rámu nebo bloku motoru. Nepřipojujte ke karburátoru nebo palivovému potrubí).

Výstupní kabel se očky Uvolněte a sejměte matice ze šroubů na pólech akumulátoru. Nasaďte kladné očko (+) na kladný pól (+) akumulátoru, a pak nasaďte záporné očko (-) na záporný pól (-) akumulátoru. Vraťte matice na místo a zajistěte je utažením. V obou případech se ujistěte, že je výstupní kabel nabíječky dobře připojen.

Zapojte napájecí kabel nabíječky do sítě. Kontrolka napájení „ON“ svítí zeleně = „pohotovostní“ režim.

4. Volba režimu nabíjení

Spusťte nabíječku jedním stisknutím tlačítka a pak zvolte parametry nabíjení pro typ akumulátoru a nabíjecího proudu stisknutím tlačítka pro volbu parametrů nabíjení. Nabíjení začne automaticky. Různé možnosti: Napětí Proud/ty p128 129

Nabíjení 12V akumulátoru: 4 až 30 Ah Udržovací nabíjení 12V akumulátoru: 4 až 70 Ah Vhodné pro nabíjení MOKRÝCH nebo GELOVÝCH akumulátorů

Nabíjení 12V akumulátoru: 30 až 80 Ah Udržovací nabíjení 12V akumulátoru: 30 až 120 Ah Vhodné pro nabíjení MOKRÝCH nebo GELOVÝCH akumulátorů

Nabíjení 12V akumulátoru: 30 až 80 Ah Udržovací nabíjení 12V akumulátoru: 30 až 120 Ah Režim pro nabíjení akumulátorů AGM-START&STOP a AGM-SPIRAL

Nabíjení 6V akumulátoru: 4 až 30 Ah Udržovací nabíjení 6V akumulátoru: 4 až 70 Ah Vhodné pro nabíjení MOKRÝCH nebo GELOVÝCH akumulátorů.

Odpojte napájecí kabel nabíječky ze sítě.

6. Odpojení výstupního kabelu

Nejprve odpojte záporný výstupní kabel od uzemněného/ukostřeného záporného (-) pólu akumulátoru, a pak kladný výstupní kabel od kladného (+) pólu. 3.2. Popis indikátorů nabíjení

Nabíjecí kontrolka svítí oranžově: akumulátor se nabíjí Nabíjecí kontrolka bliká oranžově: napětí akumulátoru je velmi nízké Nabíječka se pokouší obnovit akumulátor Zelené kontrolky svítí nepřetržitě: akumulátor je plně nabit (100 %); nabíječka se přepne do udržovacího stupně a bude neustále monitorovat stav účinnosti akumulátoru, aby byl vždy optimálně nabit. 3.3. Skladování Když se nabíječka nepoužívá, musí být uskladněna na suchém místě, aby byla chráněna před vlhkostí. Odpojte nabíječku a vnější povrch vyčistěte měkkou tkaninou.

Belgická společnost Schumacher Europe nabízí omezenou záruku prvnímu kupujícímu tohoto výrobku. Záruka není přenosná. Záruka se týká výrobních a materiálových vad a platí po dobu dvou let od data nákupu. Aby mohl kupující využít záruku, musí ji uplatnit v místě nákupu vrácením zařízení i s dokladem o nákupu. Zařízení, která vykazují známky jakéhokoli zneužití, nesprávného použití nebo nesprávné manipulace nebo úprav, nebo pokud bylo zařízení svěřeno do opravy třetím stranám, které nejsou autorizovanými zástupci společnosti, ztrácí záruku. Společnost Schumacher Europe neposkytuje žádnou jinou záruku než tuto omezenou záruku a výslovně vylučuje všechny implicitní záruky, včetně záruk v případech nepřímých škod. Společnost Schumacher Europe není vázána žádnou jinou zárukou přesahující rozsah této omezené záruky. Toto označení znamená, že tento výrobek nesmí být v rámci celé EU zlikvidován jako běžný domácí odpad. Aby se zabránilo možnému poškození životního prostředí nebo újmě na lidském zdraví kvůli nekontrolované likvidaci, odpovědně tento výrobek recyklujte, abyste podporovali udržitelné opakované využití materiálových zdrojů. Použitý výrobek vraťte prostřednictvím systému vracení a sběru nebo kontaktujte prodejce, u něhož byl výrobek koupen. Mohou dát tento výrobek k recyklaci bezpečné pro životní prostředí.128

Nabíjení 12V akumulátoru: 4 až 30 Ah Udržovací nabíjení 12V akumulátoru: 4 až 70 Ah Vhodné pro nabíjení MOKRÝCH nebo GELOVÝCH akumulátorů

Nabíjení 12V akumulátoru: 30 až 80 Ah Udržovací nabíjení 12V akumulátoru: 30 až 120 Ah Vhodné pro nabíjení MOKRÝCH nebo GELOVÝCH akumulátorů

Nabíjení 12V akumulátoru: 30 až 80 Ah Udržovací nabíjení 12V akumulátoru: 30 až 120 Ah Režim pro nabíjení akumulátorů AGM-START&STOP a AGM-SPIRAL

Nabíjení 6V akumulátoru: 4 až 30 Ah Udržovací nabíjení 6V akumulátoru: 4 až 70 Ah Vhodné pro nabíjení MOKRÝCH nebo GELOVÝCH akumulátorů.

Odpojte napájecí kabel nabíječky ze sítě.

6. Odpojení výstupního kabelu

Nejprve odpojte záporný výstupní kabel od uzemněného/ukostřeného záporného (-) pólu akumulátoru, a pak kladný výstupní kabel od kladného (+) pólu. 3.2. Popis indikátorů nabíjení

Nabíjecí kontrolka svítí oranžově: akumulátor se nabíjí Nabíjecí kontrolka bliká oranžově: napětí akumulátoru je velmi nízké Nabíječka se pokouší obnovit akumulátor Zelené kontrolky svítí nepřetržitě: akumulátor je plně nabit (100 %); nabíječka se přepne do udržovacího stupně a bude neustále monitorovat stav účinnosti akumulátoru, aby byl vždy optimálně nabit. 3.3. Skladování Když se nabíječka nepoužívá, musí být uskladněna na suchém místě, aby byla chráněna před vlhkostí. Odpojte nabíječku a vnější povrch vyčistěte měkkou tkaninou.

Belgická společnost Schumacher Europe nabízí omezenou záruku prvnímu kupujícímu tohoto výrobku. Záruka není přenosná. Záruka se týká výrobních a materiálových vad a platí po dobu dvou let od data nákupu. Aby mohl kupující využít záruku, musí ji uplatnit v místě nákupu vrácením zařízení i s dokladem o nákupu. Zařízení, která vykazují známky jakéhokoli zneužití, nesprávného použití nebo nesprávné manipulace nebo úprav, nebo pokud bylo zařízení svěřeno do opravy třetím stranám, které nejsou autorizovanými zástupci společnosti, ztrácí záruku. Společnost Schumacher Europe neposkytuje žádnou jinou záruku než tuto omezenou záruku a výslovně vylučuje všechny implicitní záruky, včetně záruk v případech nepřímých škod. Společnost Schumacher Europe není vázána žádnou jinou zárukou přesahující rozsah této omezené záruky. Toto označení znamená, že tento výrobek nesmí být v rámci celé EU zlikvidován jako běžný domácí odpad. Aby se zabránilo možnému poškození životního prostředí nebo újmě na lidském zdraví kvůli nekontrolované likvidaci, odpovědně tento výrobek recyklujte, abyste podporovali udržitelné opakované využití materiálových zdrojů. Použitý výrobek vraťte prostřednictvím systému vracení a sběru nebo kontaktujte prodejce, u něhož byl výrobek koupen. Mohou dát tento výrobek k recyklaci bezpečné pro životní prostředí.130 131
