คู่มือผู้ใช้ ABSS 18 1.6 E Select Fein

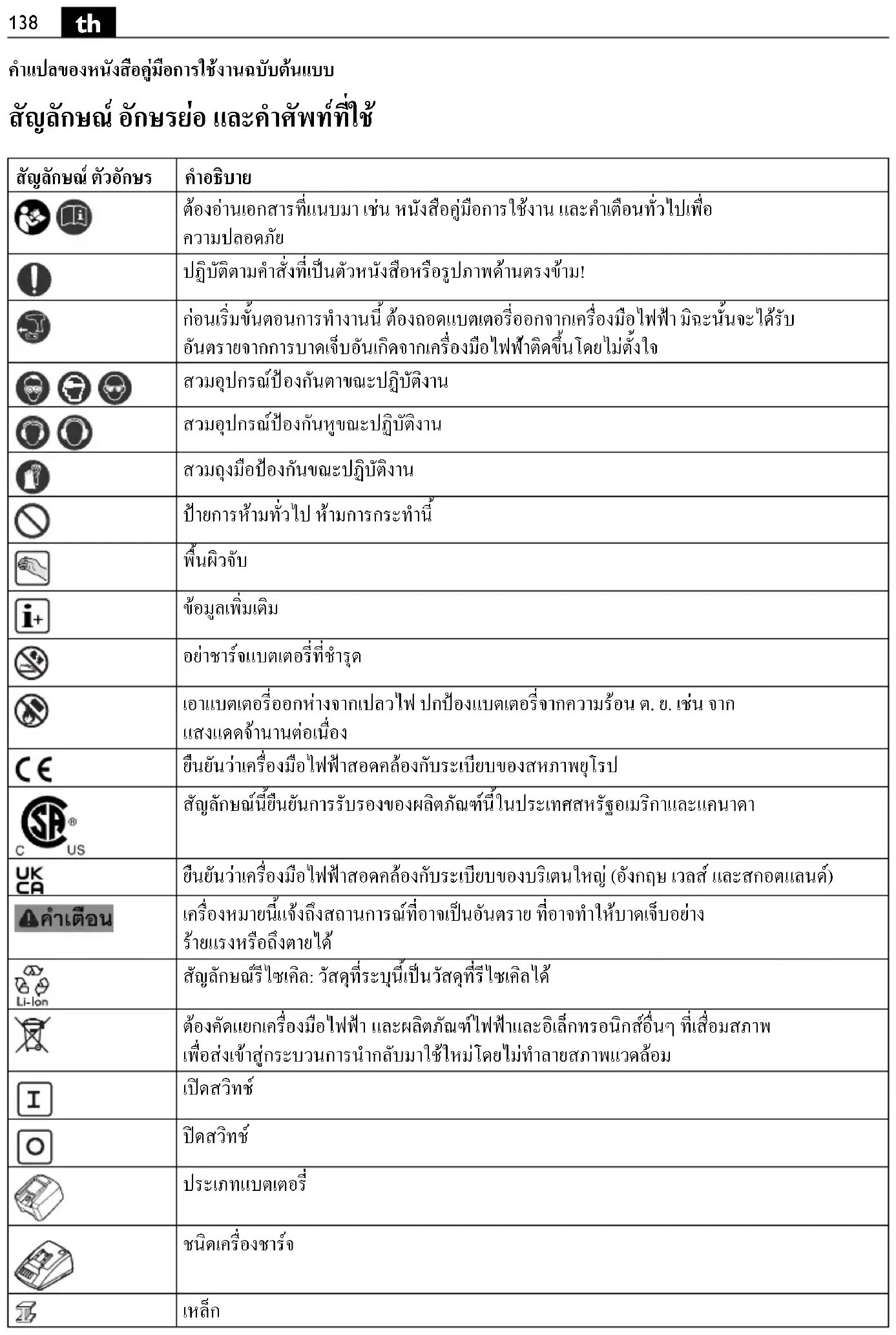

คําแปลของหนังสือคูมือการใชงานฉบับตนแบบ สัญลักษณ อักษรยอ และคําศัพทที่ใช สัญลักษณ ตัวอักษร คําอธิบาย ตองอานเอกสารที่แนบมา เชน หนังสือคูมือการใชงาน และคําเตือนทั่วไปเพื่อ ความปลอดภัย ปฏิบัติตามคําสั่งที่เปนตัวหนังสือหรือรูปภาพดานตรงขาม! กอนเริ่มขั้นตอนการทํางานนี้ ตองถอดแบตเตอรี่ออกจากเครื่องมือไฟฟา มิฉะนั้นจะไดรับ อันตรายจากการบาดเจ็บอันเกิดจากเครื่องมือไฟฟ าติดขึ้นโดยไมตั้งใจ

องกันตาขณะปฏิบัติงาน สวมอุปกรณปองกันหูขณะปฏิบัติงาน สวมถุงมือปองกันขณะปฏิบัติงาน ปายการหามทั่วไป หามการกระทํานี้

ขอมูลเพิ่มเติม อยาชารจแบตเตอรี่ที่ชํารุด เอาแบตเตอรี่ออกหางจากเปลวไฟ ปกปองแบตเตอรี่จากความรอน ต. ย. เชน จาก แสงแดดจานานตอเนื่อง ยืนยันวาเครื่องมือไฟฟาสอดคลองกับระเบียบของสหภาพยุโรป

ัญลักษณนี้ยืนยันการรับรองของผลิตภัณฑนี้ในประเทศสหรัฐอเมริกาและแคนาดา ยืนยันวาเครื่องมือไฟฟาสอดคลองกับระเบียบของบริเตนใหญ (อังกฤษ เวลส และสกอตแลนด) เครื่องหมายนี้แจงถึงสถานการณที่อาจเปนอันตราย ที่อาจทําใหบาดเจ็บอยาง รายแรงหรือถึงตายได สัญลักษณรีไซเคิล: วัสดุที่ระบุนี้เปนวัสดุท ี่รีไซเคิลได ตองคัดแยกเครื่องมือไฟฟา และผลิตภัณฑไฟฟาและอิเล็กทรอนิกสอื่นๆ ที่เสื่อมสภาพ เพื่อสงเขาสูกระบวนการนํากลับมาใชใหมโดยไมทําลายสภาพแวดลอม

ประเภทแบตเตอรี่ ชนิดเครื่องชารจ เหล็ก139

ใบมีดตัด ตรง ใบมีดตัด โคง ความเร็วชวงชักต่ํา ความเร็วชวงชักสูง

อาจประกอบดวยตัวเลขและตัวอักษร (Ax – Zx) การทําเครื่องหมายเพื่อวัตถุประสงคภายใน สัญลักษณ ตัวอักษร คําอธิบาย ตัวอักษร หนวยการวัด สากล หนวยการวัด แหงชาติ คําอธิบาย

, rpm, r/min rpm ความเร็วชวงชักเดินตัวเปลา

m/min m/min ความเร็วการตัด M... mm mm ขนาดของเกลียวเมตริก

mm mm เสนผาศูนยกลางของชิ้นสวนกลม mm mm ความหนาชิ้นงานสูงสุด สําหรับเหล็กทนแรงดึงถึงระดับ 400 N/mm

mm mm ความหนาชิ้นงานสูงสุด สําหรับเหล็กทนแรงดึงถึงระดับ 600 N/mm

mm mm ความหนาชิ้นงานสูงสุด สําหรับเหล็กทนแรงดึงถึงระดับ 800 N/mm

mm mm ความหนาชิ้นงานสูงสุด สําหรับอะลูมิเนียมทนแรงด ึง

mm mm เสนผาศูนยกลางของการเจาะนํารองสําหรับการตัดออกด

mm mm รัศมีความโคงดานใน นอยที่สุด kg kg น้ําหนักตามระเบียบการ EPTA-Procedure 01 kg kg น้ําหนักของเครื่องมือไฟฟาไมรวมแบตเตอรี่ และอุปกรณประกอบ kg kg น้ําหนักของเครื่องมือไฟฟาไมรวมแบตเตอรี่ และอุปกรณประกอบ kg kg น้ําหนักของแบตเตอรี่

dB dB ระดับความดันเสียง

dB dB ระดับความดังเสียง

pCpeak dB dB ระดับความดันเสียงสูงสุด K... ความคลาดเคลื่อน Fe 400 Fe 600 Fe 800 Al 250140

เพื่อความปลอดภัยของทาน ตองอานคําเตือนเพื่อความปลอดภัยและ คําสั่งทั้งหมด การไมปฏิบัติตามคําเตือนและ คําสั่งอาจเปนสาเหตุใหถูกไฟฟาดูด เกิดไฟไหม และ/หรือ ไดรับบาดเจ็บอยางรายแรงเก็บรักษาคําเตือนและคําสั่ง ทั้งหมดสําหรับใชอางอิงในภายหลัง อยาใชเครื่องมือไฟฟา กอนไดอานหนังสือคูมือ การใชงานนี้ รวมทั้ง "คําเตือนทั่วไปเพื่อความ

ที่แนบมา (เอกสารเลขที่ 3 41 30 465 06 0) อยางละเอียดและเขาใจอยางครบถวนแลว เก็บรักษา เอกสารดังกลาวสําหรับใชในภายหลัง และใหแนบไปกับ เครื่องมือไฟฟาหากนําไปแจกจายหรือขาย กรุณาปฏิบัติตามกฎระเบียบเพื่อความปลอดภัยทาง อุตสาหกรรมที่ใชในประเทศที่เกี่ยวเนื่องดวยเชนกัน ประโยชนการใชงานของเครื่องมือไฟฟา ABLS (**): กรรไกรตัดแผนโลหะใชมือนําทาง สําหรับตัดแผน โลหะโดยไมตองใหน้ํา ใหทํางานในบริเวณปลอดภัยจาก สภาพอากาศ โดยใชเครื่องมือและอุปกรณประกอบที Fein

ABSS (**): กรรไกรตัดเซาะรองใชมือนําทาง สําหรับตัดแผน-

และโคงแคบโดยไมตองใหน้ํา ใหทํางานในบริเวณปลอดภัย จากสภาพอากาศ โดยใชเครื่องมือและอุปกรณประกอบที่ Fein

คําเตือนพิเศษเพื่อความปลอดภัย สวมอุปกรณปองกันเฉพาะตัว สุดแลวแตกรณีใหใชกระบัง ปองกันหนา สวมแวนตากันลมและฝุน หรือ แวนตาปองกัน อันตราย สุดแลวแตความเหมาะสมใหสวมหนากากกันฝุน สวมประกบหูปองกันเสียงดัง สวมถุงมือ และสวมผากันเปอน พิเศษที่สามารถกันผงขัดหรือเศษชิ้นงานออกจากต ัวทานได แวนปองกันตาตองสามารถหยุดเศษผงที่ปลิววอนที่เกิดจาก การปฏิบัติงานแบบตางๆ ได การไดยินเสียงดังมากเปนเวลา นานอาจทําใหทานสูญเสียการไดยิน ยึดชิ้นงานใหมั่นคง ชิ้นงานที่ถูกจับดวยอุปกรณยึดหนีบหรือ ปากกาจับ จะมั่นคงกวาการจับดวยมือ อยาตอกหมุดหรือขันสกรูเพื่อติดปายชื่อและเครื่องหมายใดๆ เขากับเครื่องมือไฟฟา หากฉนวนหุมชํารุด จะปองกันไฟฟาดูด ไมได ขอแนะนําใหใชป

อยาใชอุปกรณประกอบที่บริษัทผูผลิตเครื่องมือไฟฟาไมได ออกแบบไวโดยเฉพาะและไมไดแนะนําใหใช ดวยเหตุผลเพียง เพราะวาอุปกรณประกอบมีขนาดเขาพอเหมาะกับเครื่องมือ ไฟฟาของทานก็ไมไดเปนการรับรองความปลอดภัย การทํางานแตอยางใด ทําความสะอาดชองระบายอากาศที่เครื่องมือไฟฟาตามชวง เวลาเปนประจําโดยใชเครื่องมือที่ไมใชโลหะ เครื่องเปาลมของ มอเตอรจะดูดฝุนเขาในครอบเครื่อง หากฝุนที่ประกอบดวย

ันมากเกินไป อาจทําใหเกิดอันตรายจากไฟฟาได อยาหันเครื่องมือไฟฟาไปยังตัวทานเอง บุคคลอ ื่น หรือสัตว อันตรายจากการไดรับบาดเจ็บจากเครื่องมือที่ร อนหรือ

การใชและการจัดการกับแบตเตอรี่ (แบตเตอรี่แพ็ค) เพื่อหลีกเลี่ยงสถานการณอันตราย ตัวอยาง เชน การเผาไหม เปลวไฟ การระเบิด การบาดเจ็บที่ผิวหนัง และการบาดเจ็บ อื่นๆ เมื่อหยิบจับและใชงานแบตเตอรี่ ใหปฏิบ ัติตาม คําสั่งดังตอไปนี้: อยาแยกหรือถอดสวนประกอบแบตเตอรี่ เปด หรือทำเปน เศษเล็กเศษนอย อยาใหแบตเตอรี่ถูกกระทบทางกลไกหรือถูก กระแทกอยางแรง ไอระเหยและของเหลวที่เปนอันตราย สามารถลอดออกมาในกรณีที่แบตเตอรี่ชํ ารุดและใชงานอยาง ไมถูกตอง ไอระเหยสามารถทําใหระบบหายใจระคายเคือง ของเหลวที่ขับออกมาจากแบตเตอรี่อาจทําใหผิวหน ังระคาย เคืองหรือถูกเผาไหม เมื่อของเหลวแบตเตอรี่จากแบตเตอรี่ที่ชํารุดไปถูกวัตถุบริเวณ ใกลเคียง ใหตรวจสอบสวนประกอบนั้น ทําความสะอาด หรือ เปลี่ยนใหม ตามจําเปน m/s

คาความสั่นสะเทือนตามมาตรฐาน EN 62841 (ผลรวมเชิงเวกเตอรของสามทิศทาง)

คาความสั่นสะเทือน (เครื่องตัดแผนโลหะ) m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

หนวยฐาน และ หนวยอนุพันธ จากระบบหนวย ระหวางประเทศ

ตัวอักษร หนวยการวัด สากล หนวยการวัด แหงชาติ คําอธิบาย141

เอาแบตเตอรี่ออกหางจากความรอนและเปลวไฟ อยาเก็บ รักษาแบตเตอรี่ในสถานที่แสงแดดสองโดยตรง อยาเอาแบตเตอรี่ออกจากหีบหอที่มีมาแตเดิมจนกวาจะนํา

นําแบตเตอรี่ออกจากเครื่องมือไฟฟา กอนปรับแตงเครื่อง หาก เครื่องมือไฟฟาติดขึ้นโดยไมตั้งใจ จะเกิดอันตรายจาก

ถอดแบตเตอรี่ออก เมื่อเครื่องมือไฟฟาปดสวิทช อยูเทานั้น เอาแบตเตอรี่ออกหางจากเด็กๆ รักษาแบตเตอรี่ใหสะอาด และปกปองแบตเตอรี่จากความชื้น

ําความสะอาดขั้วที่สกปรกของแบตเตอรี่และ เครื่องมือไฟฟาดวยผาแหงที่สะอาด ใชเฉพาะแบตเตอรี่ที่มีสภาพสมบูรณแบบของแทของ FEIN ที่ผลิตสําหรับเครื่องมือไฟฟาของทาน เทานั้น หากทํางานกับ แบตเตอรี่ที่ชารจอยางไมถูกตอง ชํารุด ไดรับการซอมแซม หรือปรับปรุงสภาพ แบตเตอรี่เลียนแบบ หรือยี่หออื่น จะมี อันตรายจากไฟไหม และ/หรือ การระเบิด ปฏิบัติตามคําแนะนําเพื่อความปลอดภัยในหนังสือค ูมือ การใชงานของเครื่องชารจแบตเตอรี่ การสั่น มือ/แขน ระดับการสั่นที่ใหไวในแผนขอมูลนี้วัดตามการทดสอบที่ได มาตรฐานที่ระบุใน EN 62841 และอาจใชสําหรับเปรียบเทียบ เครื่องมือไฟฟาหนึ่งกับเครื่องอื่นๆ ได ระดับการสั่นยังอาจใช สําหรับประเมินการสั่นของเครื่องเมื่อใชงานในเบื้องตนได

ระดับการสั่นที่ใหไวนี้แสดงการใชงานสวนใหญของ เครื่องมือไฟฟา อยางไรก็ดี หากเครื่องมือไฟฟ าถูกใชเพื่อ ทํางานประเภทอื่น ใชรวมกับอุปกรณประกอบที่ผิดแปลก ไป หรือไดรับการบํารุงรักษาไมดีพอ ระดั บการสั นอาจ ผิดแผกไป ปจจัยเหลานี้อาจเพิ่มระดับการสั่นอยางชัดเจน ตลอดระยะเวลาทํางานทั้งหมด เพื่อประมาณระดับการสั่นใหไดแนนอน ควรนําเวลาขณะ เครื่องมือไฟฟาปดสวิทชทํางานหรือขณะเครื่องกําลังวิ่งแต ไมไดทํางานจริงมาพิจารณาดวย ปจจัยเหลานี้อาจลดระดับ การสั่นอยางชัดเจนตลอดระยะเวลาทํางานทั้งหมด วางมาตรการเพื่อความปลอดภัยเพิ่มเติมเพื่อปกป องผูใชงาน เครื่องจากผลกระทบของการสั่น เชน: บํารุงรักษาเครื่องมือ ไฟฟาและอุปกรณประกอบ ทํามือใหอุนไว จัดระเบียบ

คําแนะนําในการปฏิบัติงาน จับเครื่องมือไฟฟาเขาหาชิ้นงานเมื่อเปดสวิทชอยูเทานั้น ขณะตัด ใหจับเครื่องมือไฟฟาตั้งตรงใหอยูในแนวฉากกับ พื้นผิวชิ้นงานเทาที่เปนไปได ( ABLS (**)). เคลื่อนนําเครื่องมือไฟฟาอยางสม่ําเสมอและปอนเบาๆ ไปใน ทิศทางการตัด การปอนแรงเกินไปจะลดอายุการใชงานของ

อยาตัดแผนเหล็กตรงรอยเชื่อม อยาตัดแผนที่ซ อนชั้นกันที่มี ความหนาเกินความหนาชิ้นงานสูงสุด เพื่อเพิ่มอายุการใชงานของใบมีด ขอแนะนําใหทาสารหลอลื่น เทียบไปตามเสนที่ตั้งใจจะตัด: – สําหรับการตัดในแผนเหล็ก: สารหลอลื่นแบบแปงเปยก

ํามันหลอเย็น – สําหรับการตัดในอะลูมิเนียม: ปโตรเลียม อยาปดสวิทชเครื่องมือไฟฟาจนกวาจะไดเอาเครื่องออกจาก เสนทางตัดแลว อาการของใบมีดทื่อคือ ตองเพิ่มแรงปอนมากขึ้นอยางเห็น ไดชัดโดยไดความคืบหนาการทํางานนอย ABSS (**): สําหรับการตัดภายใน ตองเจาะรูนํากอน; ดู "ขอมูลทางเทคนิค" ใบมีดและแทงตัดไมสามารถ นําไปลับคมใหม ABLS (**): ใบมีดไมสามารถนําไปลับคมใหม และตองเปลี่ยน ใหมพรอมกันทั้งคู การจัดการกับแบตเตอรี่ จัดเก็บ ใชงาน และชารจแบตเตอรี่ดวยเครื่องชารจแบตเตอรี่

FEIN ภายในชวงอุณหภูมิใชงานระหวาง 5°C – 45°C

(41 °F – 113 °F) เทานั้น เมื่อเริ่มตนกระบวนการชารจ อุณหภูมิของแบตเตอรี่ตองอยูในชวงอุณหภูมิใชงานของ แบตเตอรี่142

เปอรเซ็นตที่แทจริงของสภาพการชารจแบตเตอร ี่จะแสดงเมื่อ มอเตอรของเครื่องมือไฟฟาหยุดนิ่งเทานั้น ระบบอิเล็กทรอนิกสจะปดสวิทชมอเตอรโดยอัตโนมัติ กอนที่ แบตเตอรี่จะคายประจุออกเกือบหมด การซอมบํารุงและการบริการลูกคา เมื่อทํางานกับโลหะในสภาวะการใชงานหนัก ฝุน นําไฟฟาอาจเขามาอยูขางในเครื่องมือไฟฟา ให ใชอากาศอัดที่แหงและปราศจากน้ํามันเปาทําความสะอาด ดานในของเครื่องมือไฟฟาผานชองระบายอากาศบ อยๆ อยาสงผลิตภัณฑที่สัมผัสกับแอสเบสทอสไปซอมแซม กําจัด ผลิตภัณฑที่ปนเปอนแอสเบสทอสตามขอบังคับเฉพาะ ประเทศวาดวยการกําจัดของเสียที่ประกอบดวยแอสเบสทอส รายการอะไหลที่มีอยูในปจจุบันสําหรับเครื่องมือไฟฟานี้

ในอินเทอรเน็ตที่ www.fein.com หากตองการ ทานสามารถเปลี่ยนชิ้นสวนดังตอไปนี้เองได: เครื่องมือ แทงตัด (ABSS (**)) การรับประกันและความรับผิดชอบ การรับประกันสําหรับผลิตภัณฑใหมีผลบังคับตามกฎระเบียบ ทางกฎหมายในประเทศที่จําหนายผลิตภัณฑ นอกจากน ี้

FEIN ยังใหการรับประกันตามคําประกาศรับประกัน ของบริษัทผูผลิต FEIN อีกดวย อาจมีเพียงบางสวนของอุปกรณประกอบที่บรรยายหรือแสดง ในหนังสือคูมือการใชงานนี้ รวมอยูในการจัดส งเครื่องมือ

การรับรองการปฏิบัติตามมาตรฐาน การรับรอง CE นี้ใชไดเฉพาะกับประเทศในสหภาพยุโรป

EFTA (European Free Trade Association) และ สําหรับผลิตภัณฑที่มีไวสําหรับตลาด EU หรือ EFTA เทานั้น หลังจากวางจําหนายผลิตภัณฑในตลาด EU เครื่องหมาย UKCA จะไมมีผลบังคับใช

UKCA ใชไดเฉพาะกับตลาดบริเตนใหญ (อังกฤษ เวลส และสกอตแลนด) และสําหรับผลิตภัณฑที่มีไว สําหรับตลาดบริเตนใหญเทานั้น หลังจากวางจําหนาย ผลิตภัณฑในตลาดบริเตนใหญ เครื่องหมาย CE จะ ไมมีผลบังคับใช

FEIN ขอรับรองโดยรับผิดชอบแตเพียงผูเดียววา ผลิตภัณฑนี้สอดคลองกับขอกําหนดที่เกี่ยวเนื องกันที่ระบุ ไวในหนาสุดทายของหนังสือคูมือการใชงานนี้ เอกสารทางเทคนิคที่: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd การรักษาสภาพแวดลอมและการกําจัดขยะ ตองคัดแยกหีบหอ เครื่องมือไฟฟา และอุปกรณประกอบที่ เสื่อมสภาพ เพื่อสงเขาสูกระบวนการนํากลับมาใชใหมโดยไม ทําลายสภาพแวดลอม ตองคายประจุออกกอนนําแบตเตอรี่ไปทิ้งอยางถูกตอง สําหรับแบตเตอรี่ที่คายประจุออกไมหมดสิ้น ใหห อหุมขั้ว ดวยฉนวนเทปเพื่อปองกันการลัดวงจร

LED ความหมาย ลักษณะการดําเนินการ

ชารจแบตเตอรี่ ไฟกะพริบสีแดง แบตเตอรี่

ทําแบตเตอรี่ใหเขาสูชวง อุณหภูมิการทํางานของ แบตเตอรี่ จากนั้นจึง ชารจ143
