| Typ produktu | Bezkartáčové obouruční nůžky (ocvikač) |
| Značka | Fein |
| Model | ABSS 18 1.6 E Select |
| Jmenovité napětí | 18 V |
| Typ akumulátoru | Li-Ion |
| Maximální kapacita řezu (ocel 400 N/mm²) | 1,6 mm |
| Maximální kapacita řezu (hliník 250 N/mm²) | 2,0 mm (odhad) |
| Minimální vnitřní poloměr pro křivočaré výřezy | 45 mm (odhad) |
| Typy řezů | Rovné a křivočaré řezy |
| Typ nože | Nůž pro rovné řezy a nůž pro křivočaré řezy (vyměnitelné) |
| Počet chodů naprázdno (n₀) | 2000 ot/min (odhad) |
| Hmotnost (s baterií) | 2,2 kg (odhad) |
| Hladina akustického tlaku (LpA) | 85 dB(A) (odhad) |
| Hladina akustického výkonu (LwA) | 96 dB(A) (odhad) |
| Hodnota vibrací (ah) | 6 m/s² (odhad) |
| Rozsah provozní teploty (baterie) | 5 °C – 45 °C |
| Indikace nabití | 4 zelené LED pro stav nabití, červená LED pro slabou baterii nebo mimo rozsah |
| Elektronická ochrana | Automatické vypnutí při hlubokém vybíjení |
| Doporučené mazání | Řezná pasta nebo olej na ocel, petrolej na hliník |
| Údržba | Vyfoukejte větrací štěrbiny suchým stlačeným vzduchem; vyměňujte nože v párech |
| Přesoustružení nožů | Nejsou přebrousitelné |
| Náhradní díly | Seznam dostupný na www.fein.com |
| Záruka | Podle právních předpisů země uvedení na trh |
| Certifikace | CE, UKCA, certifikace USA/Kanada |
Často kladené otázky - ABSS 18 1.6 E Select Fein
Dotazy uživatelů ohledně ABSS 18 1.6 E Select Fein
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Nůžky ve formátu PDF zdarma! Najděte svůj návod ABSS 18 1.6 E Select - Fein a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. ABSS 18 1.6 E Select značky Fein.
NÁVOD K OBSLUZE ABSS 18 1.6 E Select Fein
Překlad původního návodu k obsluze.

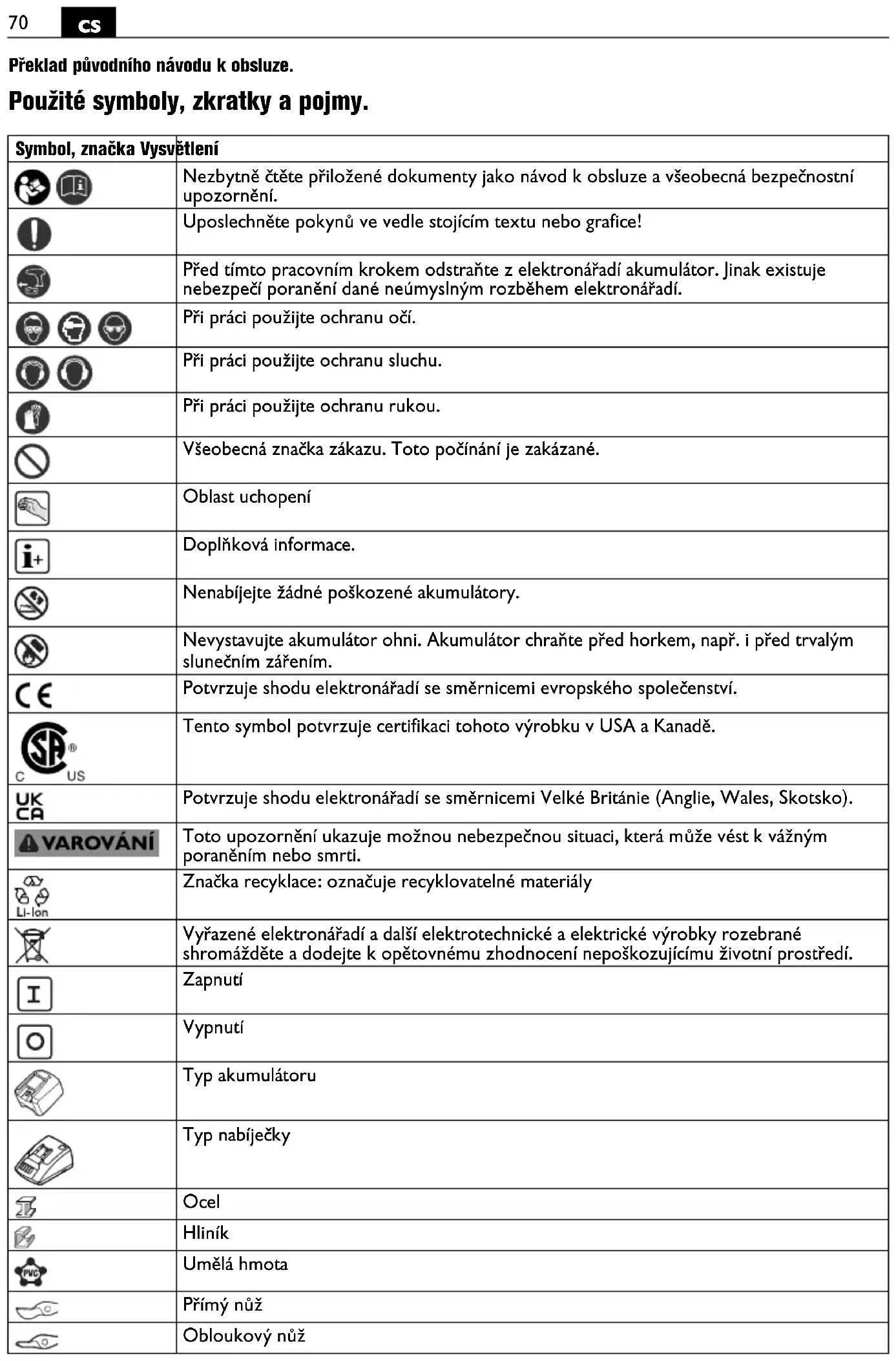

Použité symboly, zkratky a pojmy.
| Symbol, značka Vysvětlení | |
 | Nezbytně čtěte přiložené dokumenty jako návod k obsluze a všeobecná bezpečnostní upozornění. |
 | Uposlechněte pokynů ve vedle stojícím textu nebo grafice! |
 | Před tímto pracovním krokem odstraňte z elektronářadí akumulátor. Jinak existuje nebezpečí poranění dané neúmyslným rozběhem elektronářadí. |
| [XAGZ] | |
 | Při práci použijte ochranu očí. |
 | Při práci použijte ochranu sluchu. |
 | Všeobecná značka zákazu. Toto počínání je zakázané. |
| [205C] | Oblast uchopení |
| [GZZ4] | Doplňková informace. |
 | Nenabíjejte žádné poškozené akumulátory. |
 | Nevystavujte akumulátor ohni. Akumulátor chraňte před horkem, např. i před trvalým slunečním zářením. |
 | Potvrzuje shodu elektronářadí se směrnicemi evropského společenství. |
 | Tento symbol potvrzuje certifikaci tohoto výrobku v USA a Kanadě. |
 | Potvrzuje shodu elektronářadí se směrnicemi Velké Británie (Anglie, Wales, Skotsko). |
 | Toto upozornění ukazuje možnou nebezpečnou situaci, která může vést k vážným poraněním nebo smrti. |
 | Značka recyklace: označuje recyklovatelné materiály |
 | Vyřazené elektronářadí a další elektrotechnické a elektrické výrobky rozebrané shromážděte a dodejte k opětovnému zhodnocení nepoškozujícímu životní prostředí. |
 | Zapnutí |
 | Vypnutí |
 | Typ akumulátoru |
 | Typ nabíječky |
| [Basvi] | Ocel |
| [1988] | Hliník |
 | Umělá hmota |
| [Smač] | Přímý nůž |
| [Smači] | Obloukový nůžMalý počet zdvihů |
| Velký počet zdvihů | |
| (**) může obsahovat | číslice nebo písmena |
| (Ax – Zx) Označení | pro interní účely |
| Značka Jednotka | mezinárodní | Jednotka národní Vysvětlení | |
| UV V Jmenovité | napětí | ||
| fHz Hz Frekvence | |||
| n_0 | /min, min ^-1 , rpm,r/min | min ^-1 | Počet zdvihů při běhu naprázdno |
| n_S | m/min m/min Střížná | rychlost | |
| M... | mm | mm Rozměr, metrický závit | |
| ∅ | mm | mm Průměr kulatého dílu | |
| Fe 400 | mm | mm max. tloušt’ka materiálu z oceli o pevnosti do 400 N/mm ^2 | |
| Fe 600 | mm | mm max. tloušt’ka materiálu z oceli o pevnosti do 600 N/mm ^2 | |
| Fe 800 | mm | mm max. tloušt’ka materiálu z oceli o pevnosti do 800 N/mm ^2 | |
| Al 250 | mm | mm max. tloušt’ka materiálu z hliníku o pevnosti do 250 N/mm ^2 | |
| mm | mm Průměr předvrtání pro vnitřní výřezy | ||
| mm | mm Vnitřní poloměr oblouku, minimálně | ||
| kg | kg Hmotnost podle EPTA-Procedure 01 | ||
| kg | kg | Hmotnost elektronářadí bez akumulátoru a pracovního nástroje | |
| kg | kg | Hmotnost elektronářadí bez akumulátoru a pracovního nástroje | |
| kg | kg Hmotnost akumulátoru | ||
| L_pA | dB | dB | Hladina akustického tlaku |
| L_wA | dB | dB | Hladina akustického výkonu |
| L_pCpeak | dB | dB | Špičková hladina akustického tlaku |
| K... | Nepřesnost | ||
| a | m/s ^2 | m/s ^2 | Hodnota emise vibrací podle EN 62841 (vektorový součet tří os) |
| a_h | m/s ^2 | m/s ^2 | Hodnota emise vibrací (prostřihování plechu) |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | Základní a odvozené jednotky z mezinárodní soustavy jednotekSl. | |
Pro Vaši bezpečnost.
Čtěte všechna varovná upozornění a pokyny. Zanedbání při
dodržování varovných upozornění a pokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění.
Všechna varovná upozornění a pokyny do budoucna uschovejte.
Toto elektronářadí nepoužívejte, dokud jste si důkladně nepřečetli a zcela neporozuměli tomuto návodu k obsluze a též přiloženým
„Všeobecným bezpečnostním upozorněním“ (číslo spisu 3 41 30 465 06 0). Uchovejte uvedené podklady k pozdějšímu použití a předejte je při zapůjčení nebo prodeji elektronářadí.
Dbejte rovněž příslušných národních ustanovení ochrany při práci.
Určení elektronářadí:
ABLS (**): ruční nůžky na plech pro stříhání plechů pomocí firmou Fein schválených pracovních nástrojů a příslušenství bez přívodu vody v prostředí chráněném před povětrnostními vlivy.
ABSS ( ^** ): ruční štěrbinové nůžky na plech pro stříhání plechů a úzkých oblouků pomocí firmou Fein schválených pracovních nástrojů a příslušenství bez přívodu vody v prostředí chráněném před povětrnostními vlivy.
Speciální bezpečnostní předpisy.
Noste osobní ochranné vybavení. Podle aplikace použijte ochranu celého obličeje, ochranu očí nebo ochranné brýle. Taktéž adekvátně noste ochrannou masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, jež Vás ochrání před malými částicemi brusiva a materiálu. Oči mají být chráněny před odletujícími cizími tělísky, jež vznikají při různých aplikacích. Protiprachová maska či respirátor musejí při používání vznikající prach odfiltrovat. Pokud jste dlouho vystaveni silnému hluku, můžete utrpět ztrátu sluchu.
Zajistěte obrobek. Obrobek držený upínacím přípravkem je držen bezpečněji než ve Vaší ruce.
Je zakázáno šroubovat nebo nýtovat na elektronářadí štítky nebo značky. Poškozená izolace nenabízí žádnou ochranu proti úderu elektrickým proudem. Použijte nalepovací štítky.
Nepoužívejte žádné příslušenství, které nebylo speciálně vyvinuto nebo povoleno výrobcem elektronářadí. Bezpečný provoz není dán sám od sebe tím, že příslušenství lícuje na Vaše elektronářadí.
Pravidelně čistěte větrací otvory elektronářadí nekovovými nástroji. Ventilátor motoru vtahuje prach do tělesa. To může způsobit při nadměrném nahromadění kovového prachu elektrické ohrožení.
Nesměrujte elektronářadí proti sobě ani jiným osobám či zvířatům. Existuje nebezpečí zranění od ostrých nebo horkých pracovních nástrojů.
Používání a zacházení s akumulátorem (akumulátorovým blokem).
Pro zabránění rizikům, jako spáleniny, požár, výbuch, poranění kůže a další zranění, dbejte při zacházení s akumulátory následujících upozornění:
Akumulátory nesmějí být rozebírány, otevírány nebo rozdrcovány. Nevystavujte akumulátory žádným mechanickým rázům. Při poškození a neurčeném použití akumulátoru mohou vystupovat škodlivé výpary a vytékat kapaliny. Výpary mohou dráždit dýchací cesty. Vytékající kapalina akumulátoru může vést k podrážděním kůže nebo popáleninám.
Pokud kapalina vytékající z poškozeného akumulátoru potřísnila sousední předměty, zkontrolujte dotčené díly, vyčistěte je nebo je popř. vyměňte.
Akumulátor nevystavujte horku ani ohni. Neuskladňujte akumulátor na přímém slunečním světle.
Akumulátor vyjměte z originálního obalu až tehdy, když se má použít.
Pred prací na elektronářadí vyjměte z elektronářadí akumulátor. Pokud se elektronářadí neúmyslně rozeběhne, existuje nebezpečí zranění.
Akumulátor odejměte pouze při vypnutém elektronářadí.
Udržujte akumulátory daleko od dětí.
Udržujte akumulátor čistý a chráněný před vlhkostí a vodou. Znečištěné přípojky akumulátoru a elektronářadí vyčistěte pomocí suchého, čistého hadříku.
Používejte pouze neporušené, originální akumulátory FEIN, jež jsou určeny pro Vaše elektronářadí. Při nabíjení a práci s nesprávným, poškozeným, opravovaným nebo dotvářeným akumulátorem, s napodobeninami a cizími výrobky existuje nebezpečí požáru a/nebo výbuchu.
Uposlechněte bezpečnostní upozornění v návodu k obsluze nabíječky akumulátoru.
Vibrace rukou či paží
V těchto pokynech uvedená úroveň vibrací byla změřena podle měřících metod normovaných v EN 62841 a může být použita pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi.
Uvedená úroveň vibrací reprezentuje hlavní použití elektronářadí. Pokud ovšem bude elektronářadí nasazeno pro jiná použití, s odlišnými nasazovacími nástroji nebo s nedostatečnou údržbou, může se úroveň vibrací lišit. To může zatíženi vibracemi po celou pracovní dobu zřetelně zvýšit.
Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, v nichž je stroj vypnutý nebo sice běží, ale fakticky není nasazen. To může zatíženi vibracemi po celou pracovní dobu zřetelně zredukovat. Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinkem vibrací jako např.: údržba elektronářadí a nasazovacích nástrojů, udržování teplých rukou, organizace pracovních procesů.
Pokyny k obsluze.
Jen zapnuté elektronářadí vedte proti obrobku. Držte elektronářadí při střihání pokud možno kolmo k povrchu obrobku (ABLS (**)).
Vedte elektronářadí rovnoměrně a s lehkým posuvem ve směru střihu. Příliš silný posuv výrazně snižuje životnost pracovních nástrojů.
Nestříhejte plechy na místech svarů. Nestříhejte žádné vícevrstvé plechy, které překračují maximální tloušťku materiálu.
Pro zvýšení životnosti nožů se doporučuje nanést podél plánované střižné čáry kluzný prostředek:
- pro střihy do ocelového plechu: řeznou pastu nebo řezný olej,
- pro střihy do hliníku: petrolej.
Elektronářadí vypněte teprve poté, co jste jej vytáhli ze střižné stopy.
Příznakem pro opotřebované nože je zřetelně zvýšená nutná síla posuvu při menším postupu práce.
ABSS ( ^** ): Pro stříhání vnitřních výřezů je nutný předvrtaný otvor, viz „Technické údaje“.
Nože a střižné čelisti nelze přebrušovat.
ABLS (**): Nože nelze přebrušovat a musejí se vždy vyměňovat v páru.
Zacházení s akumulátorem.
Skladujte, provozujte a nabíjejte akumulátor pouze pomocí nabíječek FEIN v rozsahu provozní teploty akumulátoru 5 °C – 45 °C (41 °F – 113 °F). Teplota akumulátoru musí být na začátku procesu nabíjení v rozsahu provozní teploty akumulátoru.
| Ukazatel LED Význam Akce | ||
| 1 – 4 zelené LED | Procentuální stav nabití | Provoz |
| Červené trvalé světlo | Akumulátor je téměř prázdný | Akumulátor nabijte |
| Červené blikající světlo | Akumulátor není připravený k provozu | Akumulátor uvedte do rozsahu provozní teploty akumulátoru, poté nabijte |
Skutečný procentuální stav nabití akumulátoru se zobrazí pouze při zastaveném motoru elektronářadí. Při blížícím se hlubokém vybití akumulátoru zastaví elektronika automaticky motor.
Údržba a servis.
Při extrémních podmínkách nasazení se může při opracování kovů usazovat uvnitř elektronářadí vodivý prach. Často vyfukujte
vnitřní prostor elektronářadí skrz větrací otvory suchým tlakovým vzduchem bez oleje.
Výrobky, které příšly do styku s azbestem, nesmějí být předány do opravy. Azbestem kontaminované výrobky zlikvidujte podle v dané zemi platných předpisů pro likvidaci odpadů s obsahem azbestu.
Aktuální seznam náhradních dílů tohoto elektronářadí naleznete na internetu na www.fein.com.
Následující díly můžete, je-li třeba, vyměnit sami: pracovní nástroje, střižné čelisti (ABSS (**)
Záruka a ručení.
Záruka na výrobek platí podle zákonných ustanovení země uvedení do provozu. Nad to navíc poskytuje firma FEIN záruku podle prohlášení o záruce výrobce FEIN.
V obsahu dodávky Vašeho elektronářadí může být obsažen i jen jeden díl příslušenství popsaného nebo zobrazeného v tomto návodu k obsluze.
Prohlášení o shodě.
CE prohlášení platí pouze pro země Evropské unie a EFTA (European Free Trade Association) a pouze pro výrobky, které jsou určené pro trh EU nebo EFTA. Po uvedení výrobku do oběhu na trhu EU ztrácí označení UKCA svou platnost.
UKCA prohlášení platí pouze pro britský trh (Anglie, Wales a Skotsko) a pouze pro výrobky, které jsou určené pro britský trh. Po uvedení výrobku do oběhu na britském trhu ztrácí označení CE svou platnost.
Firma FEIN prohlašuje ve výhradní zodpovědnosti, že tento výrobek odpovídá příslušným ustanovením uvedeným na poslední straně tohoto návodu k obsluze.
Ochrana životního prostředí, likvidace.
Obaly, vyřazené elektronářadí a příslušenství dodejte k opětovnému zhodnocení nepoškozujícímu životní prostředí.
Akumulátory odevzdejte k řádné likvidaci pouze ve vybitém stavu.
Ú ne zcela vybitých akumulátorů zaizolujte konektor preventivně proti zkratu pomocí lepící pásky.
