ABSS 18 1.6 E Select - Sax Fein - Gratis bruksanvisning och manual

Produkttyp	Trådlös dubbelskärssax (nibbler)
Märke	Fein
Modell	ABSS 18 1.6 E Select
Nominell spänning	18 V
Batterityp	Li-Ion
Maximal skärkapacitet (stål 400 N/mm²)	1,6 mm
Maximal skärkapacitet (aluminium 250 N/mm²)	2,0 mm (uppskattning)
Minsta inre radie för kurvskärning	45 mm (uppskattning)
Skärtyper	Raka och kurvade snitt
Knivtyp	Kniv för raka snitt och kniv för kurvade snitt (utbytbara)
Tomgångshastighet (n₀)	2000 varv/min (uppskattning)
Vikt (med batteri)	2,2 kg (uppskattning)
Ljudtrycksnivå (LpA)	85 dB(A) (uppskattning)
Ljudeffektnivå (LwA)	96 dB(A) (uppskattning)
Vibrationsemissionsvärde (ah)	6 m/s² (uppskattning)
Drifttemperaturområde (batteri)	5 °C – 45 °C
Laddningsindikering	4 gröna LED för laddningsstatus, röd LED för svagt batteri eller utanför temperaturområde
Elektroniskt skydd	Automatisk avstängning vid djupurladdning
Rekommenderad smörjning	Skärpasta eller olja för stål, fotogen för aluminium
Underhåll	Blås ut ventilationsöppningarna med torr tryckluft; byt knivar parvis
Knivslipning	Ej slipbara
Reservdelar	Lista tillgänglig på www.fein.com
Garanti	Enligt lagstadgade regler i det land där produkten säljs
Certifieringar	CE, UKCA, certifiering USA/Kanada

Vanliga frågor - ABSS 18 1.6 E Select Fein

Hur byter man knivarna på saxen ABSS 18 1.6 E Select?

Knivarna kan inte slipas och måste bytas parvis. Koppla bort batteriet, skruva sedan loss fästskruvarna på den slitna kniven. Montera den nya kniven i rätt skärriktning (rakt eller kurvigt). Dra åt skruvarna måttligt. Se bruksanvisningen för rekommenderat åtdragningsmoment.

Vilket smörjmedel ska användas för att skära stål och aluminium?

För stål, använd en skärpasta eller en skärolja. För aluminium rekommenderas fotogen. Applicera smörjmedlet längs skärlinjen innan du börjar.

Vilken är maximal plåttjocklek som saxen kan skära?

Den maximala tjockleken beror på materialet. För stål med hållfasthet 400 N/mm² är kapaciteten 1,6 mm. För aluminium upp till 250 N/mm² är den cirka 2,0 mm. Överskrid aldrig den angivna maximala tjockleken.

Hur laddar man batteriet till Fein ABSS 18?

Använd endast en Fein-laddare avsedd för Li-Ion 18 V-batterier. Laddningstemperaturen måste vara mellan 5 °C och 45 °C. Anslut laddaren, sätt i batteriet och vänta tills LED-lamporna visar att laddningen är klar. Ladda aldrig ett skadat batteri.

Vad betyder den blinkande röda lampan på batteriet?

En blinkande röd lampa indikerar att batteriet är utanför driftstemperaturområdet (5 °C – 45 °C) eller att det är defekt. Låt det svalna eller värmas upp och försök igen. Om problemet kvarstår, kontakta Fein service.

Kan jag skära överlappande plåtar eller svetsfogar?

Nej, det är förbjudet att skära överlappande plåtar där totaltjockleken överstiger maximal kapacitet eller att skära i svetsfogar. Detta skulle skada knivarna och minska verktygets livslängd.

Hur gör man en innerskärning i plåt?

För en innerskärning, borra först ett hål med tillräcklig diameter för att föra in saxen. Se bruksanvisningens tekniska data för minsta inre radie. För sedan verktyget vinkelrätt mot ytan.

Vilken skyddsutrustning ska jag bära?

Bär alltid säkerhetsglasögon eller ansiktsskydd, hörselskydd, handskar och ett skärsäkert förkläde. Andningsskydd rekommenderas för material som avger fina partiklar.

Hur underhåller man saxen för att förlänga dess livslängd?

Rengör regelbundet ventilationsöppningarna med torr, oljefri tryckluft. Byt knivar parvis så snart de visar tecken på slitage. Applicera smörjmedel vid varje användning och förvara verktyget torrt.

Var hittar jag reservdelar och garanti?

Listan över reservdelar finns på www.fein.com. Lagstadgad garanti gäller enligt det land där produkten säljs. Kontakta en auktoriserad Fein-återförsäljare för reparation under garanti.

BRUKSANVISNING ABSS 18 1.6 E Select Fein

Ta batteriet kun ut när elektroverktöyet er slått av.

Hold batteriet unna barn.

Motoren stoppes automatisk av elektronikken när batteriet er utladet.

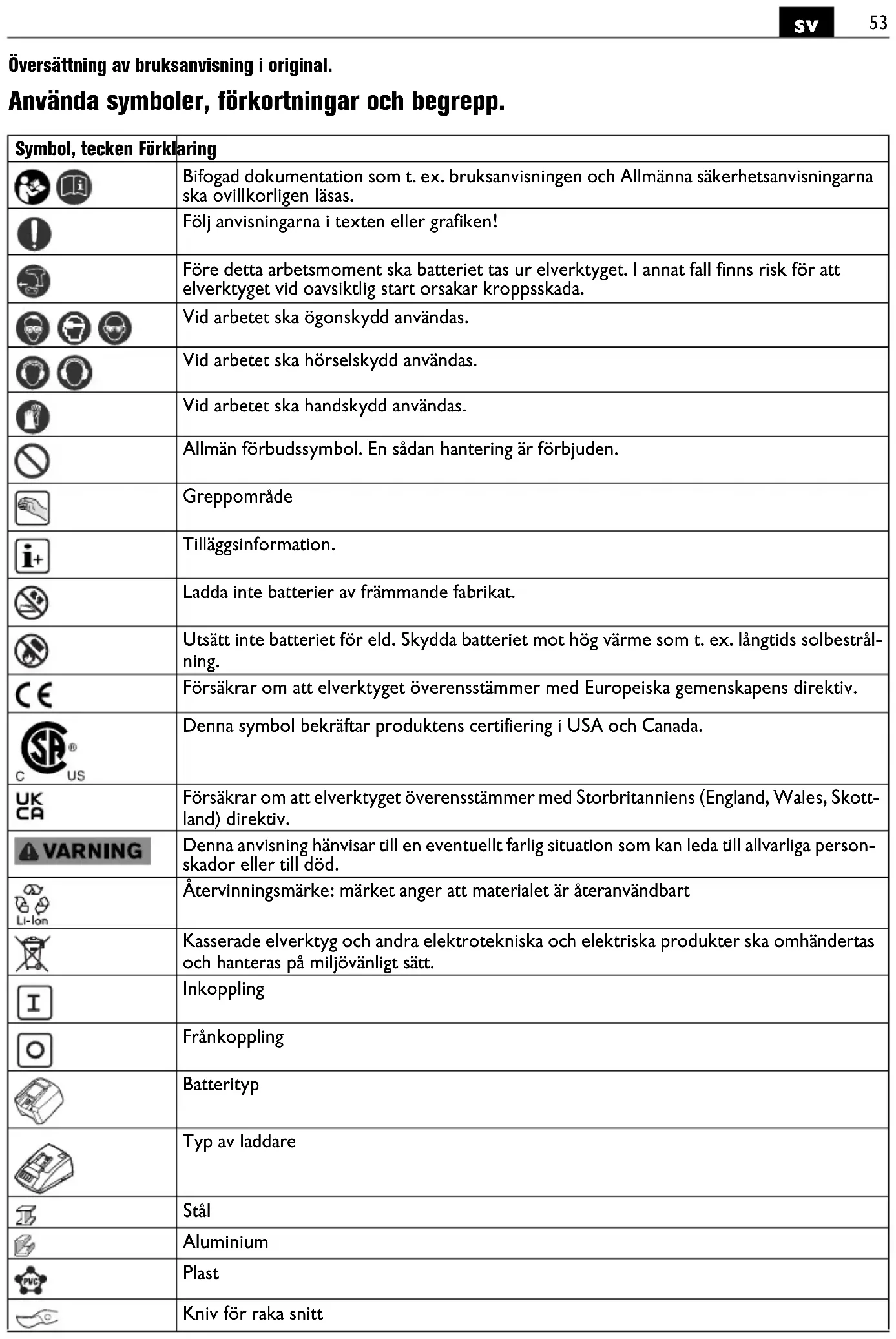

Översättning av bruksanvisning i original.

Använda symboler, förkortningar och begrepp.

Symbol, tecken Förklaring
	Bifogad dokumentation som t. ex. bruksanvisningen och Allmänna säkerhetsanvisningarna ska ovillkorligen läsas.
	Följ anvisningarna i texten eller grafiken!
	Före detta arbetsmoment ska batteriet tas ur elverktyget. I annat fall finns risk för att elverktyget vid oavsiktlig start orsakar kroppsskada.
	Vid arbetet ska ögonskydd användas.
	Vid arbetet ska hörselskydd användas.
	Vid arbetet ska handskydd användas.
	Allmän förbudssymbol. En sådan hantering är förbjuden.
	Greppområde
	Tilläggsinformation.
	Ladda inte batterier av främmande fabrikat.
	Utsätt inte batteriet för eld. Skydda batteriet mot hög värme som t. ex. långtids solbestrål- ning.
	Försäkrar om att elverktyget överensstämmer med Europeiska gemenskapens direktiv.
	Denna symbol bekräftar produktens certifiering i USA och Canada.
	Försäkrar om att elverktyget överensstämmer med Storbritanniens (England, Wales, Skott- land) direktiv.
	Denna anvisning hänvisar till en eventuellt farlig situation som kan leda till allvarliga person- skador eller till död.
	Återvinningsmärke: märket anger att materialet är återanvändbart
	Kasserade elverktyg och andra elektrotekniska och elektriska produkter ska omhändertas och hanteras på miljövänligt sätt.
	Inkoppling
	Frånkoppling
	Batterityp
	Typ av laddare
	Stål
[CB4G]	Aluminium
	Plast
	Kniv för raka snitt
	Kniv för kurvsnitt
	Låg slagfrekvens
	Hög slagfrekvens
(**) Kan innehålla siffror eller bokstäver
(Ax – Zx) Kodbeteckning för interna syften

Tecken Internationell enhet Nationell enhet Förklaring
UV V Märkspänning
fHz Hz	Frekvens
n_0	/min, min ^-1 , rpm,r/min	r/min	Slagfrekvens på tomgång
n_S	m/min	m/min	Skärhastighet
M...	mm	mm Mått, metrisk gånga
∅	mm	mm Diameter för en rund komponent
Fe 400	mm	mm max. materialtjocklek i stål upp till 400 N/mm2
Fe 600	mm	mm max. materialtjocklek i stål upp till 600 N/mm2
Fe 800	mm	mm max. materialtjocklek i stål upp till 800 N/mm2
Al 250	mm	mm Material i aluminium upp till 250 N/mm2
	mm	mm Diameter för förborning vid urtag och urklipp
	mm	mm Minsta invändiga kurvradien
	kg	kg	Vikt enligt EPTA-Procedure 01
	kg	kg Elverktygets vikt utan batteri och insatsverktyg
	kg	kg Elverktygets vikt utan batteri och insatsverktyg
	kg	kg	Batteriets vikt
L_pA	dB	dB	Ljudtrycksnivå
L_wA	dB	dB	Ljudeffektnivå
L_pCpeak	dB	dB	Toppljudtrycksnivå
K...			Onoggrannhet
a	m/s ^2	m/s ^2	Vibrationsemissionsvärde enligt EN 62841(vektorsumma i tre riktningar)
a_h	m/s ^2	m/s ^2	Vibrationsemissionsvärde (plåtnibbling)
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	Bas- och härledda enheter från det Internationella enhetssystemet SI.

För din säkerhet.

WARNING

Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som

uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Använd inte detta elverktyg innan du noggrant läst och fullständigt förstått denna instruktionsbok samt bifogade „Allmänna säkerhetsanvisningar“ (publikationsnummer 3 41 30 465 06 0). Dessa underlag bör förvaras för senare användning och ska bifogas elverktyget vid överlåtelse eller försäljning. Beakta även tillämpliga nationella arbetarskyddsbestämmelser.

Avsedd användning av elverktyget:

ABLS ( ^** ): handhållen plåtsax för klippning av plåtar med av Fein godkända insatsverktyg och tillbehör i väderleksskyddad omgivning och utan vattentillförsel.

ABSS ( ^** ): handhållen slitskärare för klippning av plåtar och snäva kurvor med av Fein godkända insatsverktyg och tillbehör i väderleksskyddad omgivning och utan vattentillförsel.

Speciella säkerhetsanvisningar.

Använd personlig skyddsutrustning. Använd alltefter avsett arbete ansiktsskärm, ögonskydd eller skyddsglasögon. Om så behövs, använd dammfiltermask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot små utslungade slip- och materialpartiklar. Ögonen ska skyddas mot utslungade främmande partiklar som kan uppstå under arbetet. Damm- och andningsskydd måste kunna filtrera bort det damm som eventuellt uppstår under arbetet. Risk finns för hörselskada under en längre tids kraftigt buller.

Säkra arbetsstycket. Arbetsstycket ligger säkrare i en uppspänningsanordning än i handen.

Det är förbjudet att med skruvar eller nitar fästa brickor och märken på elverktyget. En skadad isolering skyddar inte längre mot elstöt. Använd dekaler.

Använd endast tillbehör som speciellt tagits fram eller godkänts av elverktygets tillverkare. Användningen behöver inte vara säker bara för att tillbehöret passar till elverktyget.

Rengör regelbundet elverktygets ventilationsöppningar med verktyg som inte består av metall. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara.

Rikta inte elverktyget mot dig själv, andra personer eller djur. Risk finns att vassa eller heta elverktyg orsakar personskada.

Användning och hantering av batterier (batterimoduler).

För undvikande av faror som t. ex. brandskador, explosion, hudskador och andra personskador vid hantering med batterierna ska följande anvisningar följas:

Batterierna får inte tas isär och inte heller krossas. Utsätt inte batterierna för mekaniska stötar. Ett skadat eller felanvänt batteri kan orsaka hälsovådliga ångor och vätskor. Ångorna kan leda till irritation i andningsvägarna. Batterivätskan kan medföra hudirritation eller brännskada.

Om batterivätskan vätt intilliggande föremål, kontrollera berörda delar, rengör eller byt dem vid behov.

Utsätt inte batteriet för hetta eller eld. Låt inte batteriet ligga i solljus.

Plocka upp batteriet ur originalförpackningen först när det ska användas.

För alla åtgärder på elverktyget ta batteriet ur elverktyget. Om elverktyget startar oavsiktligt finns risk för kroppsskada.

Frånkoppla först elverktyget innan batteriet tas ut.

Håll barn på betryggande avständ från batterier.

Håll batteriet rent och skydda det mot fukt och vatten.

Rengör batteriets och elverktygets nedsmutsade anslutningar med en torr, ren trasa.

Använd endast felfria original FEIN-batterier som är avsedda för elverktyget. Vid åtgärder på och laddning av felaktiga, skadade, reparerade, renoverade, kopierade batterier eller batterier av främmande fabrikat finns risk för brand och/eller explosion.

Följ säkerhetsanvisningarna i batteriladdarens bruksanvisning.

Hand-arm-vibrationer

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 62841 och kan användas vid jämförelse av olika elverktyg. Den kan även tillämpas för preliminär bedömning av vibrationsbelastningen.

Den angivna vibrationsnivån representerar elverktygets huvudsakliga användningsområden. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Detta kan öka vibrationsbelastningen väsentligt under den totala tidsperioden.

För exakt värdering av vibrationsbelastningen under en bestämd tidsperiod bör hänsyn även tas till den tid elverktyget har varit avstängt eller gått utan att vara i verkligt ingrepp. Detta kan minska vibrationsbelastningen väsentligt under den totala tidsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan, t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisera arbetsförloppen.

Användningsinstruktioner.

Elverktyget ska vara tillslaget när det förs mot arbetsstycket.

Vid klippning håll om möjligt elverktyget i lodrätt läge mot arbetsstyckets yta (ABLS (**)).

För elverktyget jämnt och med lätt frammatning i klippriktningen. För kraftig frammatning reducerar betydligt insatsverktygens livslängd.

Klipp inte plåten vid en svetsfog. Klipp inte multipelskiktiga plåtar om de överskrider tillåten materialtjocklek.

För förlängning av knivarnas brukstid rekommenderar vi att längs skärlinjen applicera ett glidmedel:

- för klippjobb i stålplåt: skärpasta eller skärolja, - för klippjobb i aluminium: petroleum.

Dra ut elverktyget ur skärspåret innan verktyget slås från.

En tilltagande frammatningskraft samtidigt som arbetsflödet blir sämre är ett tydligt tecken på nedslitna knivar.

ABSS ( ^** ): För klippning av invändig utskärning krävs förborrning av hål, se "Tekniska data".

Knivar och skärbackar kan inte efterskärpas.

ABLS ( ^** ): Knivarna kan inte efterskärpas, utan måste bytas ut parvis.

Lagra, använd och ladda batteriet endast med FEIN laddare inom driftstemperaturområdet 5 °C – 45 °C (41 °F – 113 °F). Batteriets temperatur måste vid start av laddning ligga inom batteriets driftstemperaturområde.

LED-indikering Betydelse Aktion
1 – 4 gröna LED	procentuellt laddningstill- stånd	Drift
kontinuerligt rött ljus	Batteriet är nästan urlad- dat	Ladda batteriet
rött blinkljus Batteriet är inte driftklart		Låt batteriet anta driftstemperatur innan det laddas

Batteriets faktiska laddningstillständ indikeras endast när elverktygets motor stängts av.

När en djupurladdning av batteriet hotar, stannar elektroniken automatiskt motorn.

Underhåll och kundservice.

Vid bearbetning av metall kan under extrema betingelser ledande damm samlas i elverktygets inre. Renblås ofta elverktygets inre

genom ventilationsöppningarna med torr och oljefri tryckluft.

Produkter som varit i beröring med asbest får inte lämnas till reparation. Disponera med asbest kontamine-rade produkter enligt landets gällande instruktioner för hantering av asbesthaltigt avfall.

Den aktuella reservdelslistan för detta elverktyg hittar du i Internet på adress: www.fein.com.

Följande delar kan du vid behov själv byta ut:

Insatsverktyg, skärbackar (ABSS (**)

Garanti och tilläggsgaranti.

Garanti lämnas på produkten enligt de lagbestämmelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tilläggsgaranti enligt FEIN-tillverkargaranti-förklaring.

Vid leverans av aktuellt elverktyg kan vissa delar saknas av de tillbehör som beskrivs eller visas i bruksanvisningen.

Försäkran om överensstämmelse.

CE-försäkran gäller endast för Europeiska unionens länder och EFTA (European Free Trade Association) och endast för produkter som är avsedda för EU- eller EFTA-marknaden. Efter marknadsintroduktionen av produkten på EU-marknaden förlorar UKCA tecknet sin giltighet.

UKCA-försäkran gäller endast för den brittiska marknaden (England, Wales och Skottland) och endast för produkter som är avsedda för den brittiska marknaden. Efter marknadsintroduktionen av produkten på brittiska marknaden förlorar CE - tecknet sin giltighet.

FEIN försäkrar under exklusivt ansvar att denna produkt överensstämmer med de normativa dokument som anges på instruktionsbokens sista sida.

Tekniska publikationer finns hos: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Miljöskydd, avfallshantering.

Förpackning, skrotade elverktyg och tillbehör ska hanteras på miljövänligt sätt.

Avfallshantera batterier endast i urladdat tillständ.

Om batteriet inte är fullständigt urladdat, isolera stick-kontakten med tejp för att undvika kortslutning.
