| Тип продукту | Акумуляторні ножиці з подвійним різанням (гризуни) |
| Бренд | Fein |
| Модель | ABSS 18 1.6 E Select |
| Номінальна напруга | 18 В |
| Тип акумулятора | Li-Ion |
| Максимальна товщина різу (сталь 400 Н/мм²) | 1,6 мм |
| Максимальна товщина різу (алюміній 250 Н/мм²) | 2,0 мм (приблизно) |
| Мінімальний внутрішній радіус для криволінійних вирізів | 45 мм (приблизно) |
| Типи різу | Прямі та криволінійні різи |
| Тип ножа | Ніж для прямих різів та ніж для криволінійних різів (взаємозамінні) |
| Кількість холостих ходів (n₀) | 2000 об/хв (приблизно) |
| Вага (з акумулятором) | 2,2 кг (приблизно) |
| Рівень звукового тиску (LpA) | 85 дБ(А) (приблизно) |
| Рівень інтенсивності звуку (LwA) | 96 дБ(А) (приблизно) |
| Значення вібрації (ah) | 6 м/с² (приблизно) |
| Діапазон робочих температур (акумулятор) | 5 °C – 45 °C |
| Індикація заряду | 4 зелених світлодіоди для рівня заряду, червоний світлодіод для низького заряду або виходу за межі діапазону |
| Електронний захист | Автоматичне вимкнення при глибокому розряді |
| Рекомендоване змащення | Різальна паста або масло для сталі, гас для алюмінію |
| Обслуговування | Продувати вентиляційні щілини сухим стисненим повітрям; замінювати ножі парами |
| Переточування ножів | Не підлягають переточуванню |
| Запасні частини | Список доступний на www.fein.com |
| Гарантія | Відповідно до законодавства країни введення в обіг |
| Сертифікати | CE, UKCA, сертифікація США/Канади |
Часті запитання - ABSS 18 1.6 E Select Fein
Питання користувачів про ABSS 18 1.6 E Select Fein
0 питання про цей пристрій. Дайте відповідь на ті, що знаєте, або поставте власне.
Поставити нове питання про цей пристрій
Завантажте інструкції для вашого ножиці у форматі PDF безкоштовно! Знайдіть свій посібник ABSS 18 1.6 E Select - Fein і поверніть собі контроль над електронним пристроєм. На цій сторінці опубліковані всі документи, необхідні для використання вашого пристрою. ABSS 18 1.6 E Select бренду Fein.
ПОСІБНИК КОРИСТУВАЧА ABSS 18 1.6 E Select Fein

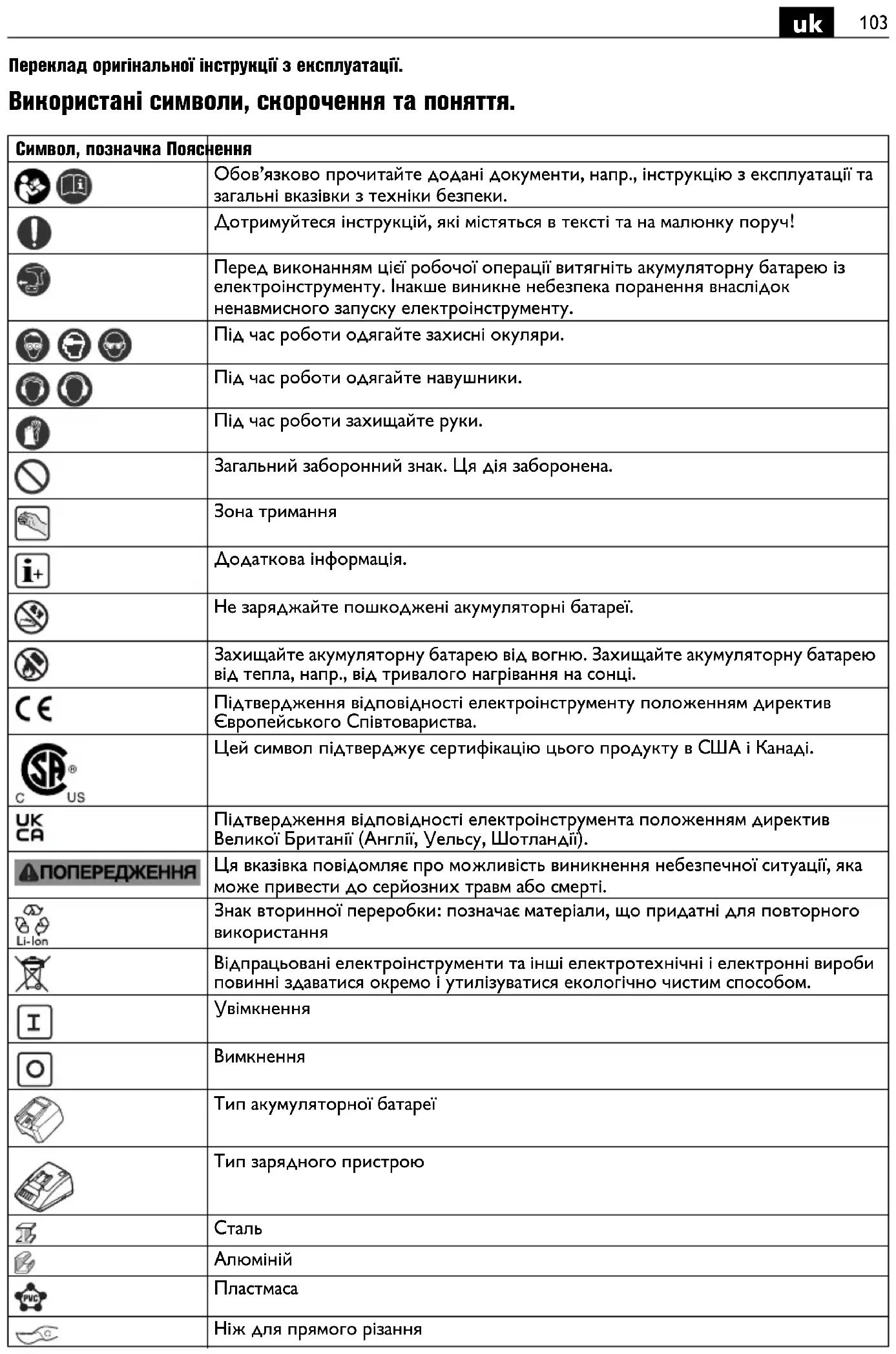

Переклад оригінальної інструкції з експлуатації.
Використані символи, скорочення та поняття.
| Символ, позначка Пояснення | ||
 |  | Обов'язково прочитайте додані документи, напр., інструкцію з експлуатації та загальні вказівки з техніки безпеки. |
 | Дотримуйтеся інструкцій, які містяться в тексті та на малюнку поруч! | |
 | Перед виконанням цієї робочої операції витягніть акумуляторну батарею із електроінструменту. Інакше виникне небезпека поранення внаслідок ненавмисного запуску електроінструменту. | |
 | [BHBW] | |
 |  | Під час роботи одягайте захисні окуляри. |
 | Під час роботи одягайте навушники. | |
| [Y4GB] | Загальний заборонний знак. Ця дія заборонена. | |
 | Зона тримання | |
 | Додаткова інформація. | |
 | Не заряджайте пошкоджені акумуляторні батареї. | |
 | Захищайте акумуляторну батарею від вогню. Захищайте акумуляторну батарею від тепла, напр., від тривалого нагрівання на сонці. | |
 | Підтвердження відповідності електроінструменту положенням директив Європейського Співтовариства. | |
 | Цей символ підтвержджує сертифікацію цього продукту в США і Канаді. | |
 | Підтвердження відповідності електроінструмента положенням директив Великої Британії (Англії, Уельсу, Шотландії). | |
 | Ця вказівка повідомляє про можливість виникнення небезпечної ситуації, яка може привести до серйозних травм або смерті. | |
 | Знак вторинної переробки: позначає матеріали, що придатні для повторного використання | |
 | Відпрацьовані електроінструменти та інші електротехнічні і електронні вироби повинні здаватися окремо і утилізуватися екологічно чистим способом. | |
 | Увімкнення | |
 | Вимкнення | |
 | Тип акумуляторної батареї | |
 | Тип зарядного пристрою | |
| [XX22] | Сталь | |
| [3547] | Алюміній | |
 | Пластмаса | |
| [03X2] | Ніж для прямого різання | |
| Символ, позначка Пояснення | |
 | Ніж для вирізання кола |
 | Мала частота ходів |
 | Велика частота ходів |
| (**) | може містити цифри або літери |
| (Ax – Zx) | Позначення для внутрішніх цілей |
| Позначка Міжнародна одиниця | Національна одиниця | Пояснення | |
| UV | В | Розрахункова | напруга |
| f | Hz | Гц | Частота |
| n_0 | /min, min ^-1 , rpm, r/min | /хвил. | Частота ходів на холостому ходу |
| n_S | m/min | м/хвил. | Швидкість різання |
| M... | mm | мм | Діаметр метричної різьби |
| mm | мм | Діаметр круглої частини | |
| Fe 400 | mm | мм | Макс. товщина матеріалу, сталь до 400 H/mm ^2 |
| Fe 600 | mm | мм | Макс. товщина матеріалу, сталь до 600 H/mm ^2 |
| Fe 800 | mm | мм | Макс. товщина матеріалу, сталь до 800 H/mm ^2 |
| AI 250 | mm | мм | Макс. товщина матеріалу, алюміній до 250 H/mm ^2 |
| mm | мм | Діаметр попереднього отвору для внутрішніх вирізів | |
| mm | мм | Мін. внутрішній радіус кривої | |
| kg | кг | Вага відповідно до EPTA-Procedure 01 | |
| kg | кг | Вага електроінструмента без акумулятора і змінного робочого інструмента | |
| kg | кг | Вага електроінструмента без акумулятора і змінного робочого інструмента | |
| kg | кг | Вага без акумулятора | |
| L_pA | dB | дБ | Рівень звукового тиску |
| L_wA | dB | дБ | Рівень звукової потужності |
| L_pCpeak | dB | дБ | Піковий рівень звукового тиску |
| K... | Похибка | ||
| a | m/s ^2 | m/c ^2 | Вібрація у відповідності до EN 62841 (сума векторів трьох напрямків) |
| a_h | m/s ^2 | m/c ^2 | Вібрація (розрізання листового металу) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | м, с, кг, А, мм, В, Вт, Гц, Н, °C, дБ, хвил., м/c ^2 | Основні та похідні одиниці Міжнародної системи одиницьSI. | |
Для Вашої безпеки.
ПОПЕРЕДЖЕННЯ
Прочитайте всі правила з техніки безпеки і вказівки.
Невиконання правил з техніки безпеки і вказівок може призводити до удару електричним струмом, пожежі та/або важких травм.
Зберігайте всі правила з техніки безпеки і вказівки на майбутнє.
Не застосовуйте цей електроінструмент, не прочитавши уважно та не зрозумівши дану інструкцію з експлуатації та додані «Загальні
вказівки з техніки безпеки» (номер документа 3 41 30 465 06 0). Зберігайте названі документи для подальшого використання та додавайте їх до електроінструменту при його передачі в користування або при продажу.
Зважайте також на чинні національні приписи з охорони праці.
Призначення електроінструменту:
ABLS (**) : Ручні ножиці для різання листового металу в закритих приміщеннях без подачі води з допущеними фірмою Fein робочими інструментами та приладдям.
ABSS (**): Ручні шліцьові ножиці для різання листового металлу і виконання вузьких криволінійних вирізів в закритих приміщеннях без подачі води з допущеними фірмою Fein робочими інструментами та приладдям.
Специфічні вказівки з техніки безпеки.
Вдягайте особисте захисне спорядження. В залежності від виду робіт використовуйте захисну маску, захист для очей або захисні окуляри. За необхідністю вдягайте респіратор, навушники, захисні рукавиці або спеціальний фартух, щоб захистити себе від невеличних частинок, що утворю- ються під час шліфування, та частинок матеріалу.
Очі повинні бути захищені від відлетілих чужорідних тіл, що утворюються при різних видах робіт. Респіратор або маска повинні відфільтровувати пил, що утворюється під час роботи. При тривалій роботі при гучному шумі можна втратити слух.
Фіксуйте оброблювану деталь. Закріплена в затискному пристрої деталь утримується надійніше, ніж у Вашій руці.
Забороняється закріплювати на електроінструменті таблички та позначки за допомогою гвинтів або заклепок. Пошкоджена ізоляція не захищає від ураження електричним струмом. Таблички треба приклеювати.
Не використовуйте приладдя, яке не було сконструйоване виробником електроінструменту саме для даного електроінструменту або на застосування якого немає дозволу виробника. Сама лише можливість закріплення приладдя на Вашому електроінструменті не є гарантією його безпечної експлуатації.
Регулярно очищайте вентиляційні щілини електроінструменту неметалевими інструментами.
Вентилятор двигуна затягує пил в корпус. Сильне накопичення металевого пилу може призвести до електричної небезпеки.
Не направляйте електроінструмент на себе, інших осіб або тварин. Це несе в собі небезпеку поранення гострими або гарячими робочими інструментами.
Використання та поводження з акумуляторними батареями (акумуляторними блоками).
Для уникнення небезпек, таких, напр., як опіків, пожеж, вибухів, пошкоджень шкіряного покриву та інших травм, що можуть виникнути при використанні акумуляторних батарей, дотримуйтеся наступних вказівок:
Не розбирайте, не відкривайте і не розколюйте акумуляторні батареї. Не піддавайте акумуляторні батареї впливу механічних ударів. При
пошкодженні або неправильній експлуатації акумуляторних батарей може виходити шкідливий пар або рідина. Пар може подразнювати дихальні шляхи. Витекла рідина з акумуляторної батареї може викликати подразнення шкіри або хімічні опіки.
Якщо рідина, що витекла із пошкодженої акумуляторної батареї, потрапила на оточуючі предмети, огляньте ці предмети, за необхідністю очистіть їх або замініть.
Не піддавайте акумуляторну батарею впливу високих температур або вогню. Не зберігайте акумуляторну батарею під впливом прямих сонячних променів.
Виймайте акумуляторну батарею із оригінальної упаковки лише перед її безпосереднім використанням.
Перед будь-якими маніпуляціями з електроінструментом виймайте акумуляторну батарею з електроінструменту. При самовільному увімкненні електроінструменту існує небезпека поранення.
Виймайте акумуляторну батарею лише тоді, коли електроінструмент вимкнений.
Зберігайте акумуляторні батареї в недосяжному для дітей місці.
Тримайте акумуляторну батарею в чистоті і захищайте її від вологи та води. Очищайте забруднені контакти акумуляторної батареї та електроінструменту сухою, чистою ганчіркою.
Використовуйте лише справні оригінальні акумуляторні батареї фірми FEIN, які передбачені для Вашого електроінструменту. При використанні та заряджанні невідповідних, пошкоджених, відремонтованих або відновлених акумуляторних батарей, підробок та акумуляторних батарей інших виробників існує небезпека пожежі та/або вибуху акумуляторної батареї.
Дотримуйтеся вказівок з техніки безпеки, які описані в інструкції з експлуатації зарядного пристрою акумуляторної батареї.
Вібрація руки
Зазначений в цих вказівках рівень вібрації вимірювався за процедурою, визначеною в EN 62841; нею можна користуватися для порівняння приладів. Цією цифрою можна користуватися також і для попередньої оцінки вібраційного навантаження.
Зазначений рівень вібрації стосується головних робіт, на які розрахований електроінструмент.
Однак при застосуванні електроінструменту для інших робіт, роботі з іншими робочими інструментами або при недостатньому технічному обслуговуванні рівень вібрації може бути іншим.
Це може значно збільшити вібраційне навантаження протягом всього часу роботи.
Для точної оцінки вібраційного навантаження
треба ураховувати також і інтервали, коли прилад вимкнутий або коли він хоч і увімкнутий, але не використовується. Це може значно зменшити вібраційне навантаження протягом всього часу роботи.
Визначте додаткові заходи безпеки для захисту від вібрації працюючого з інструментом, як напр.: технічне обслуговування електроінструменту і робочих інструментів, тримання рук у теплі, організація робочих процесів.
Вказівки з експлуатації.
Приставляйте електроприлад до оброблюваної деталі лише увімкнутим.
Під час різання тримайте електроінструмент якомога перпендикулярно до поверхні заготовки (ABLS (**)).
Ведіть електроінструмент рівномірно з легким просуванням у напрямку різання. Занадто сильна подача значно скорочує строк служби електроінструменту.
Не розрізайте листовий метал у місцях зварювання. Не розрізайте декілька шарів листового металу, якщо їх товщина перебільшує максимально допустиму товщину матеріалу.
З метою збільшення експлуатаційного ресурсу ножів рекомендується змашувати заплановану лінію різання мастилом:
- при різанні листової сталі: пасту для різання або олію для змашування і охолодження різального інструмента,
- при різанні алюмінію: гас.
Вимикайте електроінструмент лише після того, як Ви витягнете його з матеріалу.
Ознакомю зношення ножів є значне підвищення необхідної сили подачі при повільному просуванні роботи.
ABSS (**) : Для виконання внутрішніх вирізів необхідно попередньо просвердлити отвір, див. «Технічні дані».
Ножі і плашки не можна загострювати.
ABLS (**) : Ножі не можна загострювати. їх потрібно завжди замінювати в парі.
Поводження із акумуляторною батаресю.
Зберігайте, використовуйте і заряджайте акумуляторну батарею лише зарядними пристроями FEIN в діапазоні робочої температури акумуляторної батареї 5 °C – 45 °C (41 °F – 113 °F). На початку заряджання температура акумуляторної батареї повинна знаходитися в робочому діапазоні.
| Світлодіодний індикатор | Значення Дія | |
| 1 – 4 зелені світлодіоди | ступінь зарядженості у відсотках | Експлуатація |
| світіння червоного світлодіода | Акумуляторна батарея майже розрядилася | Зарядіть акумуляторну батарею |
| Світлодіодний індикатор | Значення Дія | |
| мигання червоного світлодіода | Акумуляторна батарея не готова до роботи | Зачекайте, поки акумуляторна батарея не досягне діапазону робочої температури, і потім зарядіть її |
Дійсний ступінь зарядженості акумуляторної батареї у відсотках відображається лише при зупиненому двигунові електроінструменту. Якщо акумуляторна батарея починає сідати, електроніка електроінструменту автоматично зупиняє двигун.
Ремонт та сервісні послуги.
В екстремальних умовах застосування для обробки металів усередині електроінструменту може осідати електропровідний пил. Часто продувайте внутрішні частини інструменту через вентиляційні щілини сухим та нежирним стисненим повітрям. Вироби, які контактували з азбестом, не можна віддавати в ремонт. Утилізуйте забруднені азбестом вироби відповідно до чинних національних приписів стосовно утилізації відходів, що містять азбест.
Актуальний перелік запчастин до цього електроінструменту Ви знайдете в Інтернеті за адресою: www.fein.com.
За необхідністю Ви можете самостійно замінити наступні деталі: змінні робочі інструменти, плашки (ABSS (**))
Гарантія.
Декларація СЕ діє лише для країн Європейського союзу та EFTA (Європейської асоціації вільної торгівлі) і лише для виробів, призначених для ринку ЄС або EFTA. Після запуску виробу в обіг на ринку ЄС знак UKCA втрачає чинність.
Декларація UKCA діє лише для ринку Великої Британії (Англії, Уельсу і Шотландії) і лише для виробів, призначених для ринку Великої Британії. Після запуску виробу на ринку Великої Британії знак СЕ втрачає чинність.
Гарантія на виріб надається відповідно до законодавчих правил країни збуту. Крім цього, фірма FEIN надає заводську гарантію відповідно до гарантійного талона виробника.
Можливо, що в обсяг поставки Вашого електроінструменту входить не все описане або зображене в даній інструкції з експлуатації приладдя.
Заява про відповідність.
Фірма FEIN заявляє під свою особисту відповідальність, що цей виріб відповідає чинним приписам, викладеним на останній сторінці цієї інструкції з експлуатації. Технічна документація: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Захист навколишнього середовища, утилізація.
Упаковку, відпрацьовані електроінструменти та приладдя потрібно утилізувати екологічно чистим способом. Здавайте акумуляторні батареї на відповідну утилізацію лише в розрядженому стані. Для уникнення коротких замикань в неповністю розряджених акумуляторних батареях ізолюйте штекерні роз'єми клейкою стрічкою.
