Toote tüüp	Juhtmeta kahe teraga lõikur (nibutaja)
Bränd	Fein
Mudel	ABSS 18 1.6 E Select
Nimipinge	18 V
Aku tüüp	Li-Ion
Maksimaalne lõikevõime (teras 400 N/mm²)	1,6 mm
Maksimaalne lõikevõime (alumiinium 250 N/mm²)	2,0 mm (hinnang)
Minimaalne siseraadius kõverate lõigete jaoks	45 mm (hinnang)
Lõikamise tüübid	Sirged ja kõverad lõiked
Noa tüüp	Sirgete lõigete nuga ja kõverate lõigete nuga (vahetatavad)
Tühikäigu löökide arv (n₀)	2000 p/min (hinnang)
Kaal (koos akuga)	2,2 kg (hinnang)
Helirõhu tase (LpA)	85 dB(A) (hinnang)
Helivõimsuse tase (LwA)	96 dB(A) (hinnang)
Vibratsiooni emissiooniväärtus (ah)	6 m/s² (hinnang)
Töötemperatuuri vahemik (aku)	5 °C – 45 °C
Laetuse indikaator	4 rohelist LED-i laetuse oleku jaoks, punane LED nõrga või vahemikust väljas oleva aku korral
Elektrooniline kaitse	Automaatne väljalülitus sügavtühjenemise korral
Soovitatav määrimine	Lõikepasta või õli terasele, petrooleum alumiiniumile
Hooldus	Puhuge ventilatsiooniavasid kuiva suruõhuga; vahetage noad paarikaupa
Noad uuesti teritamine	Mitte uuesti teritatavad
Varuosad	Nimekiri saadaval aadressil www.fein.com
Garantii	Vastavalt turule viimise riigi õigusnormidele
Sertifikaadid	CE, UKCA, USA/Kanada sertifitseerimine

Korduma kippuvad küsimused - ABSS 18 1.6 E Select Fein

Kuidas vahetada ABSS 18 1.6 E Select lõikuri noad?

Noad ei ole uuesti teritatavad ja need tuleb vahetada paarikaupa. Ühendage aku lahti, seejärel keerake kulunud noa kinnituskruvid lahti. Paigaldage uus nuga, järgides lõikesuunda (sirge või kõver). Pingutage kruvisid mõõdukalt. Vaadake kasutusjuhendist soovitatavat pingutusmomenti.

Millist määrdeainet kasutada terase ja alumiiniumi lõikamiseks?

Terase jaoks kasutage lõikepastat või lõikeõli. Alumiiniumi jaoks on soovitatav petrooleum. Kandke määrdeaine piki lõikejoont enne alustamist.

Milline on lõikuri maksimaalne lõigatava pleki paksus?

Maksimaalne paksus sõltub materjalist. Terase puhul, mille tugevus on 400 N/mm², on võimekus 1,6 mm. Alumiiniumi puhul kuni 250 N/mm² on see ligikaudu 2,0 mm. Ärge kunagi ületage näidatud maksimaalset paksust.

Kuidas laadida Fein ABSS 18 akut?

Kasutage ainult Feini laadijat, mis sobib 18 V Li-Ion akude jaoks. Laadimistemperatuur peab olema vahemikus 5 °C kuni 45 °C. Ühendage laadija, sisestage aku ja oodake, kuni LED-id näitavad laadimise lõppu. Ärge kunagi laadige kahjustatud akut.

Mida tähendab aku punase vilkuva tuli?

Vilkuv punane tuli näitab, et aku on töötemperatuuri vahemikust väljas (5 °C – 45 °C) või on see defektne. Laske sellel jahtuda või soojeneda, seejärel proovige uuesti. Kui probleem püsib, võtke ühendust Feini klienditeenindusega.

Kas ma saan lõigata kattuvad plekid või keevisõmblusi?

Ei, keelatud on lõigata kattuvad plekid, mille kogupaksus ületab maksimaalset võimekust või lõigata keevisõmbluste kohal. See kahjustaks noad ja vähendaks tööriista eluiga.

Kuidas teha sissepoole lõiget (sisemine lõige) ?

Sisemise lõike jaoks alustage puurimisest piisava läbimõõduga auk, et lõikur sisse viia. Vaadake kasutusjuhendi tehnilisi andmeid minimaalse siseraadiuse kohta. Seejärel juhtige tööriista pinnaga risti.

Milliseid kaitsevahendeid peaksin kandma?

Kandke alati kaitseprille või näokaitset, kõrvakaitseid, kindaid ja lõikekindlat põlle. Peente osakeste tekitavate materjalide puhul on soovitatav tolmumask.

Kuidas hooldada lõikurit selle eluea pikendamiseks?

Puhastage regulaarselt ventilatsiooniavasid kuiva ja õlivaba suruõhuga. Vahetage noad paarikaupa kohe, kui need ilmnevad kulumisjälgi. Kandke määrdeainet igal kasutamisel ja hoidke tööriista kuivas kohas.

Kust leida varuosi ja garantiid?

Varuosade nimekiri on saadaval www.fein.com. Seadusjärgne garantii kehtib vastavalt turule viimise riigile. Garantiiremondi korral võtke ühendust volitatud Feini edasimüüjaga.

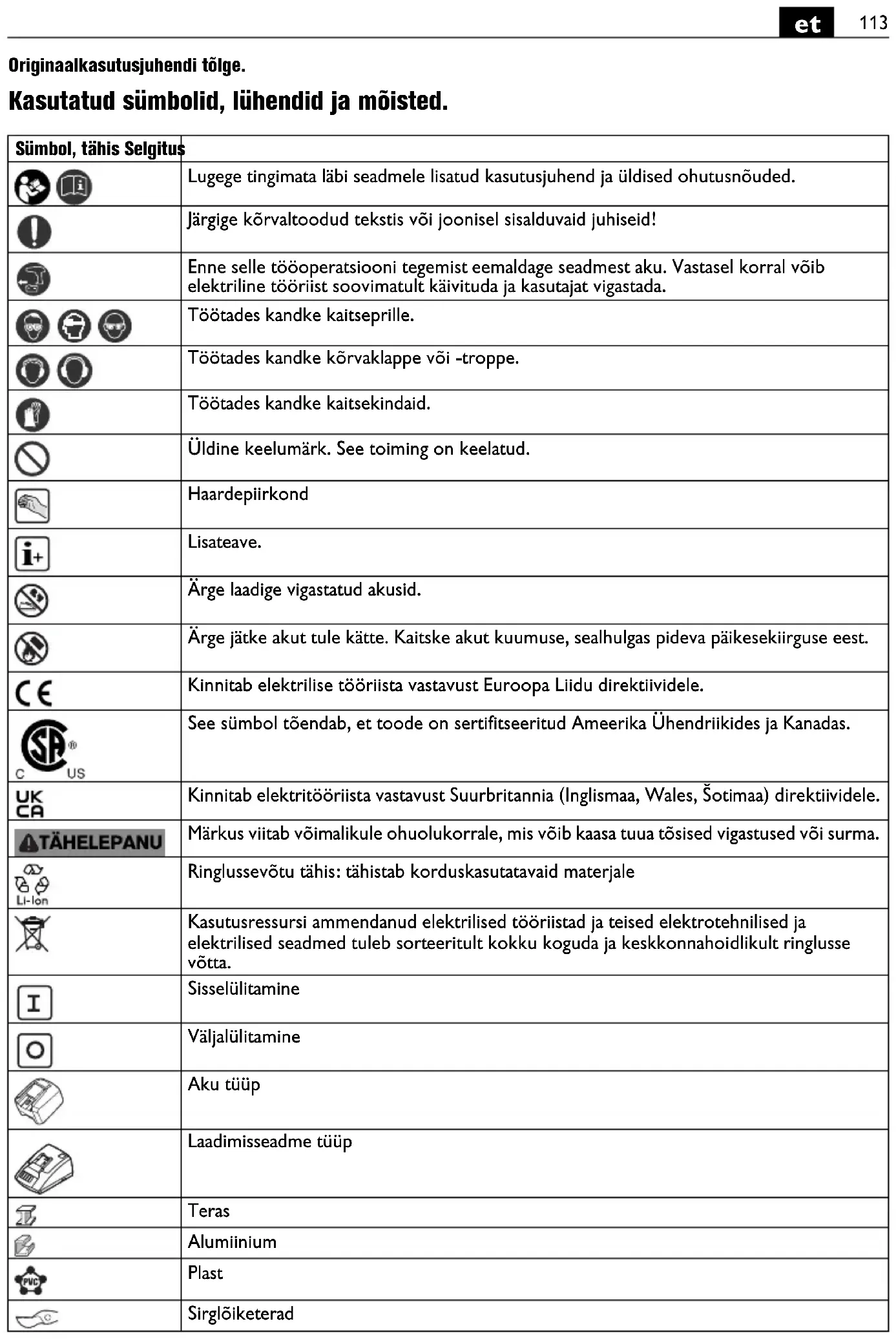

KASUTUSJUHEND ABSS 18 1.6 E Select Fein

Originaalkasutusjuhendi tõlge.

Kasutatud sümbolid, lühendid ja möisted.

Sümbol, tähis Selgitus
		Lugege tingimata läbi seadmele lisatud kasutusjuhend ja üldised ohutusnõuded.
		Järgige kõrvaltoodud tekstis või joonisel sisalduvaid juhiseid!
		Enne selle tööoperatsiooni tegemist eemaldage seadmest aku. Vastasel korral võib elektriline tööriist soovimatult käivituda ja kasutajat vigastada.
[RZT5]		Töötades kandke kaitseprille.
		Töötades kandke kõrvaklappe või -troppe.
		Töötades kandke kaitsekindaid.
		Üldine keelumärk. See toiming on keelatud.
		Haardepiirkond
		Lisateave.
		Ärge laadige vigastatud akusid.
		Ärge jätke akut tule kätte. Kaitske akut kuumuse, sealhulgas pideva päikesekiriguse eest.
		Kinnitab elektrilise tööriista vastavust Euroopa Liidu direktiividele.
		See sümbol töendab, et toode on sertifitseeritud Ameerika Ühendriikides ja Kanadas.
		Kinnitab elektritööriista vastavust Suurbritannia (Inglismaa, Wales, Šotimaa) direktiividele.
	ÄHELEPANU	Märkus viitab võimalikule ohuolukorrare, mis võib kaasa tuua tõsised vigastused või surma.
[ZYG7]		Ringlussevõtu tähis: tähistab korduskasutatavaid materjale
		Kasutusressursi ammendanud elektrilised tööriistad ja teised elektrotehnilised ja elektrilised seadmed tuleb sorteeritult kokku koguda ja keskkonnahoidlikult ringlusse võtta.
		Sisselülitamine
		Väljalülitamine
		Aku tüüp
		Laadimisseadme tüüp
		Teras
		Alumiinium
		Plast
		Sirglõiketerad

Sümbol, tähis Selgitus
		Figuurlõiketerad
		Madal käigusagedus
		Kõrge käigusagedus
(**) võib sisaldada arve või tähti
(Ax – Zx) Tähistus sisekasutuseks

Tähis Rahvusvahelineühik		Riiklik ühik Selgitus
UV	V	N	im i
fHz Hz Sagedus
n_0	/min, min ^-1 , rpm,r/min	/min Tühikäigusagedus
n_S	m/min m/min	Lõikekiirus
M...	mm	mm	Meetermöõdustik
∅	mm	mm	Detaili läbimõõt
Fe 400	mm	mm	Toorikumax paksus terases kuni 400 N/mm ^2
Fe 600	mm	mm	Materjali max paksus terases kuni 600 N/mm ^2
Fe 800	mm	mm	Materjali max paksus terases kuni 800 N/mm ^2
Al 250	mm	mm	Tooriku máx paksus alumiiniumis kuni 250 N/mm ^2
	mm	mm	Siselõigete jaoks ettepuuritava ava läbimõõt
	mm	mm	Min sisekurviraadius
	kg	kg	Kaal EPTA-Procedure 01 järgi
	kg	kg Elektrilise tööriista	kaal ilma aku ja tarvikuta
	kg	kg Elektrilise tööriista	kaal ilma aku ja tarvikuta
	kg	kg Aku kaal
L_pA	dB	dB	Helirõhu tase
L_wA	dB	dB	Helivõimsuse tase
L_pCpeak	dB	dB	Helirõhu maksimaalne tase
K...			Mõõtemääramatus
a	m/s ^2	m/s ^2	Vibratsioonitase EN 62841 järgi (kolme suuna vektorsumma)
a_h	m/s ^2	m/s ^2	Vibratsioon (pleki lõikamisel)
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	Rahvusvahelise möõtühikute süsteemiSIpõhiühikud ja tuletatud ühikud.

Tööohutus.

TÄHELEPANU

Lugege läbi kõik ohutusnõuded ja

juhised. Ohutusnõuete ja juhiste

eiramine võib tuua kaasa elektrilöögi, tulekahju ja/või rasked vigastused.

Hoidke kõik ohutusnõuded ja juhised edaspidiseks kasutamiseks alles.

Enne elektrilise tööriista kasutuselevõttu lugege põhjalikult läbi kasutusjuhend ja juurdekuuluvad üldised ohutusnõuded (dokumendi nr

3 41 30 465 06 0). Hoidke köik juhised edaspidiseks kasutamiseks alles ja elektrilise tööriista edastamisel kolmandatele isikutele pange kaasa ka nimetatud dokumendid.

Pidage kinni ka asjaomastest siseriiklikest töökaitsenõuetest.

Elektrilise tööriista otstarve:

ABLS ( ^** ): käsitsi juhitavad plekikäärid pleki kuivlöikamiseks, kasutades Fein poolt heakskiidetud tarvikuid ja lisavarustust; töötada tuleb kuivas ja veekindlas keskkonnas.

ABSS ( ^** ): käsitsi juhitavad lõikekäärid pleki kuivlõikamiseks ja figuurlõigete tegemiseks, kasutades Fein poolt heakskiidetud tarvikuid ja lisavarustust; töötada tuleb kuivas ja veekindlas keskkonnas.

Ohutusalased erinõuded.

Kandke isikukaitsevahendeid. Kasutage vastavalt kasutusotstarbele näomaski, silmakaitset või kaitseprille. Vajaduse korral kandke tolmukaitsemaski, kuulmiskaitsevahendeid, kaitsekindaid või kaitsepõlle, mis kaitseb Teid lihvimisel eralduvate väikeste osakeste eest. Silmad peavad olema kaitstud seadme kasutamisel eralduvate võõrkehade eest. Tolmu- või hingamisteede kaitsemaskid peavad filtreerima kasutamisel tekkiva tolmu. Pikaajaline vali müra võib kahjustada kuulmist.

Kinnitage töödeldav toorik. Kinnitusvahendite abil kinnitatud toorik püsib paremini paigal kui käega hoides.

Elektrilisele tööriistale ei tohi kruvide või neetidega kinnitada silte ja märgiseid. Kahjustatud isolatsioon ei taga kaitset elektrilöögi eest. Kasutage kleebiseid.

Ärge kasutage teiste tootjate tarvikuid, mida elektrilise tööriista tootja ei ole heaks kiitnud. Asjaolu, et tarvikut saab tööriista külge kinnitada, ei taga veel tööriista ohutut tööd.

Puhastage seadme ventilatsiooniavasid regulaarselt mittemetalliliste tööriistadega. Mootori ventilaator tömbab tolmu korpusse. Metallitolmu liigne kogunemine vöib olla ohtlik.

Ärge suunake elektrilist tööriista iseenda, teiste inimeste ega loomade poole. Teravad või kuumad tarvikud võivad tekitada vigastusi.

Aku kasutamine ja käsitsemine (akud).

Selleks et vältida akude käsitsemisest tingitud põletusi, tulekahju, plahvatust, nahavigastusi ja teisi vigastusi, pidage kinni järgmistest juhistest:

Akusid ei tohi lahti võtta, avada aga tükeldada. Akudele ei tohi avalduda mehaanilised mõjutused, nt lõögid.

Aku vigastamisel ja ebaõigel käsitsemisel võib akust eralduda kahjulikke aure ja vedelikke. Aurud võivad ärritada hingamisteid. Väljavoolav akuvedelik võib põhjustada nahaärritust või söövitust.

Kui vigastatud akust väljavoolanud vedelik on puutunud kokku läheduses olevate esemetega, kontrollige asjaomased detailid üle, puhastage ja vahetage vajaduse korral välja.

Ärge jätke akut kuumuse või tule kätte. Ärge hoidke akut otsese päikesekiirguse käes.

Võtke aku originaalpakendist välja alles vahetult enne kasutuselevõttu.

Enne mis tahes tööde teostamist elektrilise tööriista kallal eemaldage aku. Elektrilise tööriista soovimatu käivitumise korral tekib vigastuste oht.

Eemaldage aku üksnes siis, kui elektriline tööriist on välja lülitatud.

Tõkestage laste ligipääs akudele.

Hoidke aku puhas ja kaitske akut niiskuse ja vee eest. Aku ja elektrilise tööriista määrdunud kontakte puhastage kuiva puhta lapiga.

Kasutage ainult veatuid FEIN originaalakusid, mis on ette nähtud Teie elektrilise tööriista jaoks. Valede, kahjustatud, parandatud või muudetud akude, samuti järeletehtud akude või teiste tootjate akude kasutamisel tekib tulekahju ja/või plahvatuse oht.

Järgige akulaadija kasutusjuhendis toodud ohutusnõudeid.

Käe-randme-vibratsioon

Käesolevas juhendis toodud vibratsioon on mõõdetud standardi EN 62841 kohase mõõtemeetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks.

Toodud vibratsioonitase kehtib tööriista kasutamisel ettenähtud otstarbel. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase köikuda. See võib vibratsiooni töö koguperioodi jooksul tunduvalt suurendada.

Vibratsiooni täpseks hindamiseks tuleks arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib vibratsiooni töö koguperioodi jooksul tunduvalt vähendada.

Kasutaja kaitsmiseks vibratsiooni eest võtke tarvitusele täiendavad ohutusabinõud, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus.

Tööjuhised.

Viige tööriist toorikuga kokku alles sisselülitatult. Lõikamisel hoidke elektrilist tööriista tooriku pinna suhtes võimalikult vertikaalselt (ABLS (**)). Juhtige tööriista ühtlase ja mõõduka ettenihkega lõike tegemise suunas. Liiga tugev ettenihe vähendab tarvikute tööaega tunduvalt.

Ärge lõigake plekki keevisõmblustest. Ärge lõigake mitmekihilist plekki, mille paksus ületab materjali ettenähtud paksuse.

Lõiketerade tööea pikendamiseks on soovitav kanda piki kavandatud lõikejoont määret:

- terasplekis tehtavate lõigete puhul: lõikepastat või lõikeõli,

- alumiiniumis tehtavate lõigete puhul: petrooleumi.

Lülitage elektriline tööriist välja alles siis, kui olete selle lõigatavast materjalist välja tõmmanud.

Kulunud teradest annab tunnistust ettenihkejõu tunduva suurendamise vajadus ning väiksem tööjõudlus.

ABSS ( ^** ): Siseväljalõike tegemiseks tuleb ette puurida auk, vt „Tehnilised andmed“.

Lõiketerasid ja lõikepakke ei saa teritada.

ABLS ( ^** ): Lõiketerasid ei saa teritada ja need tuleb alati välja vahetada paarina.

Aku käsitsemine.

Hoiustage, käsitsege ja laadige akut ainult FEIN laadimisseadmetega töötemperatuurivahemikus 5 °C - 45 °C (41 °F - 113 °F). Aku temperatuur peab laadimisprotsessi alguses olema aku töötemperatuuri jaoks ette nähtud vahemikus.

LED-tuli Tähendus Toiming
1 – 4 rohelist LED-tuld	protsentuaalne laetuse aste	Töötamine
punane pidev tuli	Aku on peaaegu tühi	Laadige aku täis
punane vilkuv tuli	Aku ei ole töövalmis	Laske akul soojeneda või jahtuda, kuni aku temperatuur on ettenähtud vahemikus, seejärel laadige

Aku tegelikku laetuse astet näidatakse vaid siis, kui elektrilise tööriista mootor ei tööta.

Enne aku täielikku tühjenemist seiskab elektroonika mootori automaatselt.

Korrashoid ja hooldus.

Äärmuslike töötingimuste korral vöib metallide töötlemisel koguneda seadmesse elektrit juhtivat tolmu. Puhastage tööriista

sisemust ventilatsiooniavade kaudu korrapäraselt kuiva ja ölivaba suruõhuga.

Asbestiga kokku puutunud tooteid ei tohi remonti saata. Asbestiga saastunud tooteid käidelge vastavalt riigis kehtivatele asbesti sisaldavate jäätmete käitlemise eeskirjadele.

Elektrilise tööriista varuosade ajakohastatud loetelu leiate Internetist veebilehelt www.fein.com.

Vajaduse korral võite ise välja vahetada järgmisi detaile: tarvikud, lõikepakid (ABSS (**)

Garantii.

Tootele antakse garantii vastavalt maaletooja riigis kehtivatele nõuetele. Lisaks sellele annab FEIN garantii vastavalt FEIN tootjavastutuse deklaratsioonile.

Elektrilise tööriista tarnekomplekt ei pruugi sisaldada kõiki käesolevas kasutusjuhendis kirjeldatud või kujutatud tarvikuid.

Vastavusdeklaratsioon.

Töökäik CE-märgise selgitus Kehtib ainult Euroopa Liidu ja EFTA riikides (Euroopa Vabakaubanduse Assotsiatsioon) ja ainult toodetele, mis on möeldud EL-või EFTA-turu jaoks. Pärast toote ELi turule toomist kaotab UKCA märgis oma kehtivuse.

Töökäik UKCA-märgise selgitus Kehtib ainult briti turul (Inglismaa, Wales ja Sotimaa) ja ainult toodetele, mis on möeldud Briti turu jaoks. Pärast toote Briti turule toomist kaotab CE-märgis oma kehtivuse.

Firma FEIN kinnitab ainuvastutusel, et käesolev toode vastab kasutusjuhendi viimasel leheküljel toodud asjaomastele nõuetele.

Tehnilised dokumendid on saadaval aadressil:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Keskkonnakaitse, utiliseerimine.

Pakendid, kasutusressursi ammendanud elektrilised tööriistad ja tarvikud tuleb keskkonnahoidlikult ümber töödelda ja ringlusse vötta.

Viige kogumispunkti ainult täiesti tühjad akud.

Kui akud ei ole täiesti tühjad, isoleerige pistik lühiühinduse vältimiseks teibiga.
