Produkttype	Trådløs dobbeltskærende saks (nibblemaskine)
Mærke	Fein
Model	ABSS 18 1.6 E Select
Nominel spænding	18 V
Batteritype	Li-Ion
Maksimal skærekapacitet (stål 400 N/mm²)	1,6 mm
Maksimal skærekapacitet (aluminium 250 N/mm²)	2,0 mm (estimat)
Minimum indvendig radius for buede snit	45 mm (estimat)
Skæretyper	Lige og buede snit
Knivtype	Kniv til lige snit og kniv til buede snit (udskiftelige)
Antal tomgangsslag (n₀)	2000 omdr./min. (estimat)
Vægt (med batteri)	2,2 kg (estimat)
Lydtryksniveau (LpA)	85 dB(A) (estimat)
Lydeffektniveau (LwA)	96 dB(A) (estimat)
Vibrationsemissionsværdi (ah)	6 m/s² (estimat)
Driftstemperaturområde (batteri)	5 °C – 45 °C
Ladeindikator	4 grønne LED'er til ladetilstand, rød LED til svagt batteri eller uden for område
Elektronisk beskyttelse	Automatisk stop ved dybdeafladning
Anbefalet smøring	Skærepasta eller skæreolie til stål, petroleum til aluminium
Vedligeholdelse	Blæs ventilationsåbningerne med tør trykluft; udskift knivene i par
Genopslibning af knive	Kan ikke genopslibes
Reservedele	Liste tilgængelig på www.fein.com
Garanti	I henhold til lovgivningen i det land, hvor produktet markedsføres
Certificeringer	CE, UKCA, US/Canada-certificering

Ofte stillede spørgsmål - ABSS 18 1.6 E Select Fein

Hvordan skifter jeg knivene på ABSS 18 1.6 E Select saksen?

Knivene kan ikke genopslibes og skal udskiftes i par. Afbryd batteriet, skru derefter skruerne ud på den slidte kniv. Montering af den nye kniv skal ske i overensstemmelse med skæreretningen (lige eller buet). Spænd skruerne moderat. Se brugsanvisningen for anbefalet tilspændingsmoment.

Hvilken smøring skal jeg bruge til at skære i stål og aluminium?

Til stål skal du bruge en skærepasta eller en skæreolie. Til aluminium anbefales petroleum. Påfør smøringen langs skærelinjen før start.

Hvad er den maksimale pladetykkelse, saksen kan skære?

Den maksimale tykkelse afhænger af materialet. For stål med en styrke på 400 N/mm² er kapaciteten 1,6 mm. For aluminium op til 250 N/mm² er den ca. 2,0 mm. Overskrid aldrig den angivne maksimale tykkelse.

Hvordan oplader jeg Fein ABSS 18 batteriet?

Brug udelukkende en Fein-oplader beregnet til Li-Ion 18 V batterier. Opladningstemperaturen skal være mellem 5 °C og 45 °C. Tilslut opladeren, sæt batteriet i, og vent til LED'erne angiver, at opladningen er slut. Oplad aldrig et beskadiget batteri.

Hvad betyder den blinkende røde lampe på batteriet?

En blinkende rød lampe angiver, at batteriet er uden for driftstemperaturområdet (5 °C – 45 °C) eller er defekt. Lad det køle af eller varm op, og prøv igen. Hvis problemet fortsætter, kontakt Feins kundeservice.

Kan jeg skære i overlappende plader eller svejsninger?

Nej, det er forbudt at skære overlappende plader hvis samlede tykkelse overstiger den maksimale kapacitet eller at skære i svejsninger. Dette vil beskadige knivene og forkorte værktøjets levetid.

Hvordan laver man et indvendigt snit (hulsnit) i plade?

Til et indvendigt snit skal du starte med at bore et hul med tilstrækkelig diameter til at føre saksen ind. Se de tekniske specifikationer i brugsanvisningen for den minimale indvendige radius. Før derefter værktøjet vinkelret på overfladen.

Hvilket sikkerhedsudstyr skal jeg bære?

Bær altid sikkerhedsbriller eller ansigtsskærm, høreværn, handsker og et skæresikkert forklæde. En støvmaske anbefales til materialer, der genererer fine partikler.

Hvordan vedligeholder jeg saksen for at forlænge dens levetid?

Rengør regelmæssigt ventilationsåbningerne med tør, oliefri trykluft. Udskift knivene i par, så snart de viser tegn på slid. Påfør smøring ved hver brug, og opbevar værktøjet et tørt sted.

Hvor finder jeg reservedele og garanti?

Listen over reservedele er tilgængelig på www.fein.com. Den lovpligtige garanti gælder i henhold til det land, hvor produktet markedsføres. Kontakt en autoriseret Fein-forhandler for reparation under garanti.

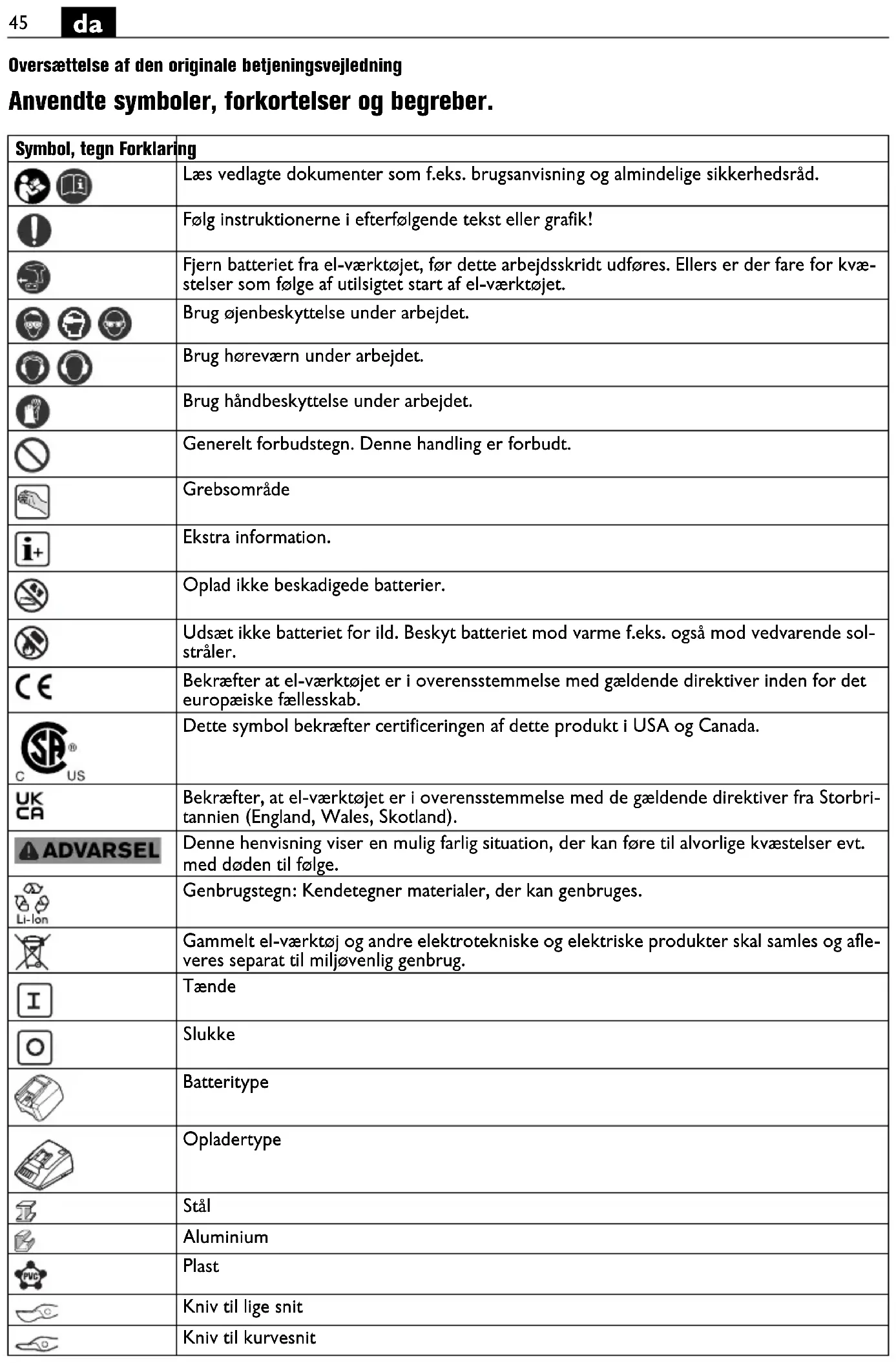

BRUGSANVISNING ABSS 18 1.6 E Select Fein

Oversættelse af den originale betjeningsvejledning

Anvendte symboler, forkortelser og begreber.

Symbol, tegn Forklaring
		Læs vedlagte dokumenter som f.eks. brugsanvisning og almindelige sikkerhedsråd.
		Følg instruktionerne i efterfølgende tekst eller grafik!
		Fjern batteriet fra el-værktøjet, før dette arbejdsskridt udføres. Ellers er der fare for kvæstelser som følge af utilsigtet start af el-værktøjet.
		Brug øjenbeskyttelse under arbejdet.
		Brug høreværn under arbejdet.
[3C3S]		Brug håndbeskyttelse under arbejdet.
		Generelt forbudstegn. Denne handling er forbudt.
		Grebsområde
		Ekstra information.
		Oplad ikke beskadigede batterier.
		Udsæt ikke batteriet for ild. Beskyt batteriet mod varme f.eks. også mod vedvarende solstråler.
		Bekræfter at el-værktøjet er i overensstemmelse med gældende direktiver inden for det europæiske fællesskab.
		Dette symbol bekræfter certificeringen af dette produkt i USA og Canada.
		Bekræfter, at el-værktøjet er i overensstemmelse med de gældende direktiver fra Storbritannien (England, Wales, Skotland).
		Denne henvisning viser en mulig farlig situation, der kan føre til alvorlige kvæstelser evt. med døden til følge.
		Genbrugstegn: Kendetegner materialer, der kan genbruges.
		Gammelt el-værktøj og andre elektrotekniske og elektriske produkter skal samles og afleveres separat til miljøvenlig genbrug.
		Tænde
		Slukke
		Batteritype
		Opladertype
[STT]		Stål
[044H]		Aluminium
		Plast
[1489]		Kniv til lige snit
[CC48]		Kniv til kurvesnit

Symbol, tegn Forklaring
	lille slagtal
	stort slagtal
(**) Kan indeholde tal eller bogstaver
(Ax – Zx) Mærkning	til interne formål

Tegn Enhed international Enhed national Forklaring
UV V Dimensioneringsspænding
fHz Hz Frekvens
n_0	/min, min ^-1 , rpm, r/min	/min Ubelastet slagtal
n_S	m/min	m/min	Skærehastighed
M...	mm	mm Mål, metrisk gevind
∅	mm	mm Diameter på en rund del
Fe 400	mm	mm Maks. materialetykkelse i stål op til 400 N/mm	2
Fe 600	mm	mm Maks. materialetykkelse i stål op til 600 N/mm	2
Fe 800	mm	mm Maks. materialetykkelse i stål op til 800 N/mm	2
Al 250	mm	mm Maks. materialetykkelse i aluminium op til 250 N/mm ^2
	mm	mm Diameter for forboring til indvendige snit
	mm	mm Radius for den mindste kurve (indvendig)
	kg	kg	Vægt iht. EPTA-Procedure 01
	kg	kg Vægt på maskine uden batteri
	kg	kg Vægt på maskine uden batteri
	kg	kg Vægt batteri
L_pA	dB	dB	Lydtrykniveau
L_wA	dB	dB	Lydeffektniveau
L_pCpeak	dB	dB	Top lydtrykniveau
K...			Usikkerhed
a	m/s ^2	m/s ^2	Svingningsemissionsværdi iht. EN 62841 (vektorsum for tre retninger)
a_h	m/s ^2	m/s ^2	Svingningsemissionsværdi (nipler)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Basisenheder og afledte enheder fra det internationale enhedssystem SI.

For din egen sikkerheds skyld.

Læs alle sikkerhedsråd og instrukser. I tilfælde af manglende over-

holdelse af sikkerhedsråd og instrukser er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedsråd og instrukser til senere brug.

Anvend ikke dette el-værktøj, før du har læst nærværende brugsanvisning samt vedlagte

„Almindelige sikkerhedsråd“ (skriftnummer 3 41 30 465 06 0) nøje igennem og forstået det hele. Opbevar nævnte materiale til senere brug og giv det videre til en evt. ny ejer.

Læs og overhold ligeledes de gældende nationale arbejdsbeskyttende bestemmelser.

El-værktøjets formål:

ABLS ( ^** ): håndført pladesaks til skæring af metalplader med det af Fein godkendte tilbehør uden tilførsel af vand i vejrbeskyttede omgivelser.

ABSS ( ^** ): håndført sporklipper til skæring af metalplader og smalle kurver med det af Fein godkendte tilbehør uden tilførsel af vand i vejrbeskyttede omgivelser.

Specielle sikkerhedsforskrifter.

Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Brug afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, der beskytter dig mod små slibe- og materialepartikler. ∅jnene skal beskyttes mod fremmede genstande, der flyver rundt i luften og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmaske skal filtrere det støv, der opstår under arbejdet. Udsættes du for høj støj i længere tid, kan du lide høretab.

Sikre emnet. Et emne, der holdes med en spændeanordning, holdes mere sikkert end i hånden.

Det er forbudt at skrue eller nitte skilte og tegn på elværktøjet. En beskadiget isolering beskytter ikke mod elektrisk stød. Anvend klæbeetiketter.

Anvend ikke tilbehør, hvis det ikke er udviklet eller frigivet specielt af el-værktøjets fabrikant. Sikker drift er ikke kun givet ved, at tilbehøret passer til dit el-værktøj.

Rengør ventilationsåbningerne på el-værktøjet med regelmæssige mellemrum med ikke-metallisk værktøj. Motorblæseren trækker støv ind i huset. Dette kan føre til elektrisk fare, hvis store mængder metalstøv opsamles.

Ret ikke el-værktøjet mod dig selv, andre personer eller dyr. Skarpt eller varmt tilbehør kan føre til kvæstelser.

Brug og behandling af batteriet.

Overhold følgende henvisninger for at undgå farer som forbrænding, brand, eksplosion, hudkvæstelser og andre kvæstelser som følge af håndtering med batterierne:

Batterier må ikke skilles ad, åbnes eller hakkes itu. Udsæt ikke batterierne for mekaniske stød. Beskadiges batteriet eller anvendes det forkert, kan skadelige dampe og væsker sive ud. Dampene kan irritere luftvejene. Sivende batterivæske kan føre til hudirritation eller forbrændinger.

Hvis væske siver ud af det beskadigede batteri og fugter nærliggende genstande, kontroller da de pågældende dele, rengør dem eller udskift dem efter behov.

Udsæt ikke batterier for varme eller ild. Opbevar ikke batteriet i direkte solstråler.

Tag først batteriet ud af den originale emballage, när det skal bruges.

Tag batteriet ud af el-værktøjet, før arbejde udføres på el-værktøjet. Går el-værktøjet utilsigtet i gang, kan man blive kvæstet.

Fjern kun batterier, når el-værktøjet er slukket.

Hold batterier uden for børns rækkevidde.

Hold batterier rene og beskyt dem mod fugtighed og vand. Rengør batteriet og el-værktøjets snavsede tilslutninger med en tør, ren klud.

Brug kun intakte originale FEIN batterier, der er beregnet til dit el-værktøj. Arbejde med og opladning af forkerte, beskadigede eller reparerede batterier, efterligninger og fremmede fabrikater er forbundet med fare for brand og/eller fare for eksplosion.

Følg sikkerhedsrådene i brugsanvisningen til batteri- laderen.

Vibrationsniveauet angivet i disse instruktioner er målt jævnfør en måleprocedure, normeret i EN 62841, og kan benyttes til indbyrdes sammenligning af el-værktøj. Den egner sig desuden til en foreløbig vurdering af vibrationsbelastningen.

Det angivne vibrationsniveau repræsenterer el-værktø-jets vigtigste anvendelsesformer. Hvis el-værktøjet benyttes på anden måde med ikke formålsbestemt tilbehør eller ved utilstrækkelig vedligeholdelse, kan vibrationsniveauet afvige. Derved kan vibrationsbelastningen i hele arbejdsperioden forøges betydeligt.

Ved en nøjagtig vurdering af vibrationsbelastningen bør der også tages højde for den tid, hvor værktøjet enten er slukket eller fortsat er tændt, men ikke er i egentlig brug. Det kan reducere vibrationsbelastningen i hele arbejdsperioden betydeligt.

Fastlæg yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren mod vibrationernes effekt som f.eks.: Vedligeholdelse af el-værktøj og tilbehør, hold hænderne varme, organisation af arbejdsprocedurer.

Betjeningsforskrifter.

El-værktøjet skal altid være tændt, når det føres mod emnet.

El-værktøjet skal helst holdes lodret i forhold til emnets overflade under skærearbejdet (ABLS (**)).

Før el-værktøjet jævnt og med et let skub i snitretningen. For stærk fremføring forringer tilbehørets levetid betydeligt.

Skær ikke metalplader på svejsede steder. Skær ikke i flerlagede plader, som overskrider den maks. emnetykkelse.

For at forlænge levetiden for knivene anbefales det at påføre et smøremiddel langs med den ønskede snitlinje: - til snit i stålplader: skærepasta eller skæreolie, - til snit i aluminium: petroleum.

Sluk først for el-værktøjet, når det er trukket ud af snitsporet.

Et tydeligt tegn på slidte knive og matricer vil være, at der skal bruges betydeligt flere kræfter til at føre maskinen gennem materialet. Samtidig vil kvaliteten samt skærehastigheden falde drastisk.

ABSS ( ^** ): Til skæring af et indvendigt snit kræves en forboring, se „Tekniske data“.

Kniv og bakker kan ikke efterslibes.

ABLS ( ^** ): Knivene kan ikke efterslibes og skal altid skiftes parvist.

Opbevar, brug og lad kun akkuen med FEIN ladere i driftstemperaturområdet på 5 °C – 45 °C (41 °F – 113 °F). Akku-temperaturen skal befinde sig i akku-driftstemperaturområdet, när opladningen går i gang.

LED-lampe Betydning Handling
1 – 4 grøn LED-lampe	Procentuel ladetilstand	Drift
rødt konstant lys	Batteriet er næsten tom	Batteri oplades
rødt blin-kende lys	Batteriet er ikke klar til brug	Batteri skal være afkølet før det sæt-tes i lader, herefter oplades det

Batteriets aktuelle procentuelle ladetilstand vises kun, när el-værktøjets motor er stoppet.

Ved en forestående dyb afladning af batteriet stopper elektronikken automatisk motoren.

Under ekstreme brugsbetingelser kan bearbejdning af metal føre til aflejring af ledende støv inde i el-værktøjet. Blæs hyppigt den

indvendige del af el-værktøjet med tør og oliefri trykluft gennem ventilationsåbningerne.

Produkter, der er kommet i kontakt med asbest, må ikke sendes til reparation. Bortskaf produkter, der er forurenet med asbest, iht. forskrifterne om bortskaffelse af asbestholdigt affald, er gældende i brugslandet. Den aktuelle reservedelsliste til dette el-værktøj findes på internettet under www.fein.com.

Følgende dele kan du selv udskifte efter behov:

Tilberhør, skærekæber (ABSS (**)

Mangelsansvar/reklamationsret og garanti.

Mangelsansvaret/reklamationsretten er fastlagt i de lovbestemmelser, der gælder i det land, hvor maskinen markedsføres. Derudover yder FEIN garanti iht. FEIN fabrikantens garantierklæring.

Det kan være, at el-værktøjet kun leveres med en del af det tilbehør, der beskrives eller illustreres i brugsanvisning.

CE-erklæringen gælder kun for lande i den Europæiske Union og EFTA (European Free Trade Association) og kun for produkter, der er beregnet til EU- eller EFTA-markedet. Når produktet er markedsført på EU-markedet, mister UKCA tegnet sin gyldighed.

UKCA-erklæringen gælder kun for det britiske marked (England, Wales og Skotland) og kun for produkter, der er beregnet til det britiske marked. Når produktet er markedsført på det britiske marked, mister CE-tegnet sin gyldighed.

Firmaet FEIN erklærer på eget ansvar, at dette produkt er i overensstemmelse med de gældende bestemmelser, der findes på den sidste side i denne brugsanvisning. Teknisk materiale hos:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Emballage, udtjent el-værktøj og tilbehør bedes afleveret til miljøvenlig genbrug.

Batterier skal være afladet, før de bortskaffes.

Ved ikke fuldstændigt afladede batterier isoleres stikforbindelsen med tape for at beskytte mod kortslutning.
