ABSS 18 1.6 E Select - Tesoura Fein - Manual de utilização gratuito

Tipo de produto	Tesoura de lâmina dupla sem fio (guilhotina)
Marca	Fein
Modelo	ABSS 18 1.6 E Select
Tensão nominal	18 V
Tipo de acumulador	Li-Ion
Capacidade de corte máxima (aço 400 N/mm²)	1,6 mm
Capacidade de corte máxima (alumínio 250 N/mm²)	2,0 mm (estimativa)
Raio interior mínimo para cortes curvilíneos	45 mm (estimativa)
Tipos de corte	Cortes retos e curvilíneos
Tipo de faca	Faca para cortes retos e faca para cortes curvilíneos (intercambiáveis)
Número de cursos em vazio (n₀)	2000 rpm (estimativa)
Peso (com bateria)	2,2 kg (estimativa)
Nível de pressão sonora (LpA)	85 dB(A) (estimativa)
Nível de intensidade sonora (LwA)	96 dB(A) (estimativa)
Valor de emissão vibratória (ah)	6 m/s² (estimativa)
Faixa de temperatura de serviço (bateria)	5 °C – 45 °C
Indicação de carga	4 LEDs verdes para estado de carga, LED vermelho para bateria fraca ou fora da faixa
Proteção eletrónica	Paragem automática em caso de descarga profunda
Lubrificação recomendada	Pasta de corte ou óleo para aço, querosene para alumínio
Manutenção	Soprar as ranhuras de ventilação com ar comprimido seco; substituir as facas aos pares
Reafiação das facas	Não reafiáveis
Peças sobressalentes	Lista disponível em www.fein.com
Garantia	De acordo com a regulamentação legal do país de colocação no mercado
Certificações	CE, UKCA, certificação EUA/Canadá

Perguntas frequentes - ABSS 18 1.6 E Select Fein

Como trocar as facas na tesoura ABSS 18 1.6 E Select?

As facas não são reafiáveis e devem ser substituídas aos pares. Desligue a bateria, depois desaperte os parafusos de fixação da faca gasta. Monte a nova faca respeitando o sentido de corte (reto ou curvilíneo). Aperte os parafusos moderadamente. Consulte o manual para o torque de aperto recomendado.

Qual lubrificante usar para cortar aço e alumínio?

Para aço, use uma pasta de corte ou um óleo de corte. Para alumínio, querosene é recomendado. Aplique o lubrificante ao longo da linha de corte antes de começar.

Qual é a espessura máxima de chapa que a tesoura pode cortar?

A espessura máxima depende do material. Para aço com resistência de 400 N/mm², a capacidade é de 1,6 mm. Para alumínio até 250 N/mm², é de aproximadamente 2,0 mm. Nunca exceda a espessura máxima indicada.

Como carregar a bateria Fein ABSS 18?

Use exclusivamente um carregador Fein adequado para baterias Li-Ion 18 V. A temperatura de carga deve estar entre 5 °C e 45 °C. Ligue o carregador, insira a bateria e aguarde até que os LEDs indiquem o fim da carga. Nunca carregue uma bateria danificada.

O que significa o LED vermelho piscando na bateria?

Um LED vermelho piscando indica que a bateria está fora da faixa de temperatura de serviço (5 °C – 45 °C) ou que está defeituosa. Deixe-a arrefecer ou aquecer, e tente novamente. Se o problema persistir, contacte o SAV Fein.

Posso cortar chapas sobrepostas ou soldas?

Não, é proibido cortar chapas sobrepostas cuja espessura total exceda a capacidade máxima ou cortar no local das soldas. Isso danificaria as facas e reduziria a vida útil da ferramenta.

Como fazer um recorte no interior da chapa (corte interior)?

Para um corte interior, comece por perfurar um furo com diâmetro suficiente para introduzir a tesoura. Consulte as características técnicas do manual para o raio interior mínimo. Em seguida, guie a ferramenta perpendicularmente à superfície.

Quais equipamentos de proteção devo usar?

Use sempre óculos de segurança ou um protetor facial, protetores auriculares, luvas e um avental resistente a cortes. Uma máscara antipoeiras é recomendada para materiais que geram partículas finas.

Como manter a tesoura para prolongar sua vida útil?

Limpe regularmente as aberturas de ventilação com ar comprimido seco e sem óleo. Substitua as facas aos pares assim que mostrarem sinais de desgaste. Aplique lubrificante a cada utilização e guarde a ferramenta em local seco.

Onde encontrar peças de reposição e garantia?

A lista de peças de reposição está disponível em www.fein.com. A garantia legal aplica-se conforme o país de colocação no mercado. Contacte um revendedor autorizado Fein para qualquer reparação sob garantia.

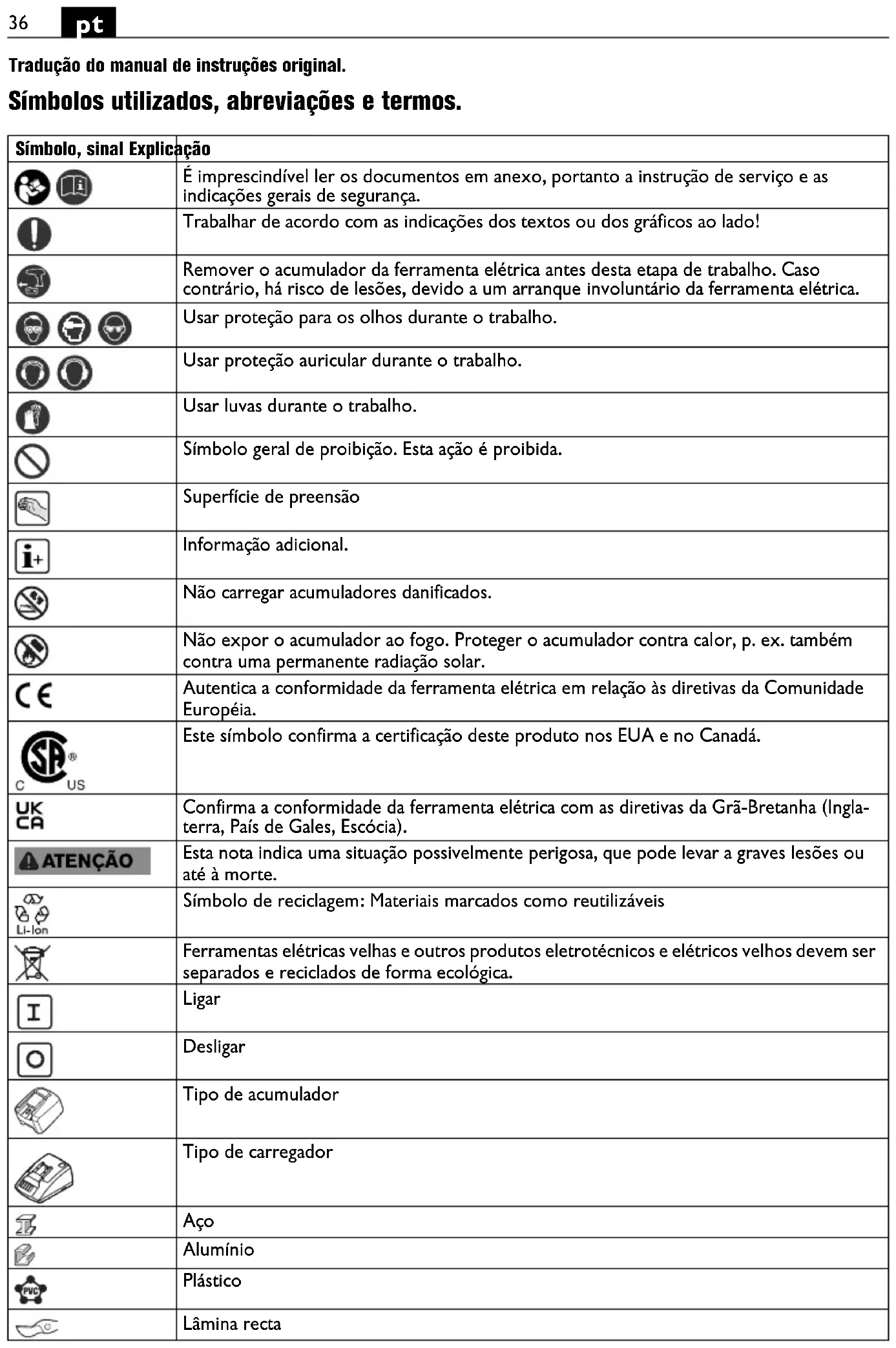

MANUAL DE UTILIZADOR ABSS 18 1.6 E Select Fein

Tradução do manual de instruções original.

Símbolos utilizados, abreviações e termos.

Símbolo, sinal Explicação
		É imprescindível ler os documentos em anexo, portanto a instrução de serviço e as indicações gerais de segurança.
		Trabalhar de acordo com as indicações dos textos ou dos gráficos ao lado!
		Remover o acumulador da ferramenta elétrica antes desta etapa de trabalho. Caso contrário, há risco de lesões, devido a um arranque involuntário da ferramenta elétrica.
		Usar proteção para os olhos durante o trabalho.
		Usar proteção auricular durante o trabalho.
		Usar luvas durante o trabalho.
		Símbolo geral de proibição. Esta ação é proibida.
		Superfície de preensão
		Informação adicional.
		Não carregar acumuladores danificados.
		Não expor o acumulador ao fogo. Proteger o acumulador contra calor, p. ex. também contra uma permanente radiação solar.
		Autentica a conformidade da ferramenta elétrica em relação às diretivas da Comunidade Européia.
		Este símbolo confirma a certificação deste produto nos EUA e no Canadá.
		Confirma a conformidade da ferramenta elétrica com as diretivas da Grã-Bretanha (Ingla-terra, País de Gales, Escócia).
		Esta nota indica uma situação possivelmente perigosa, que pode levar a graves lesões ou até à morte.
		Símbolo de reciclagem: Materiais marcados como reutilizáveis
		Ferramentas elétricas velhas e outros produtos eletrotécnicos e elétricos velhos devem ser separados e reciclados de forma ecológica.
		Ligar
		Desligar
		Tipo de acumulador
		Tipo de carregador
		Aço
[3358]		Alumínio
[427G]		Plástico
[190C]		Lâmina recta

Símbolo, sinal Explicação
	Lâmina curvada
	Pequeno n° de cursos
	Grande n° de cursos
(**) pode conter cifras ou letras
(Ax – Zx) Marcação para finalidades internas

Sinal Unidade internacional Unidade nacional Explicação
UV V Tensão admissível
fHz Hz Frequência
n_0	/min, min ^-1 , rpm,r/min	rpm N° de cursos em	vazio
n_S	m/min m/min	Velocidade de corte
M...	mm	mm	Medida, rosca métrica
∅	mm	mm	Diâmetro para uma peça redonda
Fe 400	mm	mm	máx. espessura do material de aço com até 400 N/mm ^2
Fe 600	mm	mm	máx. espessura do material de aço com até 600 N/mm ^2
Fe 800	mm	mm	máx. espessura do material de aço com até 800 N/mm ^2
Al 250	mm	mm	máx. espessura do material de alumínio com até 250 N/mm ^2
	mm	mm	Diâmetro do pré-furo para recortes
	mm	mm	Radio de curva interno, no mínimo
	kg	kg	Peso conforme EPTA-Procedure 01
	kg	kg	Peso da ferramenta elétrica sem acumulaor e ferramenta e trabalho
	kg	kg	Peso da ferramenta elétrica sem acumulaor e ferramenta e trabalho
	kg	kg	Peso do acumulador
L_pA	dB	dB	Nível de pressão acústica
L_wA	dB	dB	Nível da potência acústica
L_pCpeak	dB	dB	Máximo nível de pressão acústica
K...			Aceleração
a	m/s ^2	m/s ^2	Valor de emissão de oscilações conforme EN 62841 (soma dos vetores das três direções)
a_h	m/s ^2	m/s ^2	Valor de emissão de vibrações (roer chapas)
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	Unidades básicas e deduzidas do sistema de unidades internacional SI.

Sinal Unidade internacional Unidade nacional Explicação
UV V Tensão admissível
fHz Hz Frequência
n_0	/min, min ^-1 , rpm,r/min	rpm N° de cursos em	vazio
n_S	m/min m/min	Velocidade de corte
M...	mm	mm	Medida, rosca métrica
∅	mm	mm	Diâmetro para uma peça redonda
Fe 400	mm	mm	máx. espessura do material de aço com até 400 N/mm ^2
Fe 600	mm	mm	máx. espessura do material de aço com até 600 N/mm ^2
Fe 800	mm	mm	máx. espessura do material de aço com até 800 N/mm ^2
Al 250	mm	mm	máx. espessura do material de alumínio com até 250 N/mm ^2
	mm	mm	Diâmetro do pré-furo para recortes
	mm	mm	Radio de curva interno, no mínimo
	kg	kg	Peso conforme EPTA-Procedure 01
	kg	kg	Peso da ferramenta elétrica sem acumulaor e ferramenta e trabalho
	kg	kg	Peso da ferramenta elétrica sem acumulaor e ferramenta e trabalho
	kg	kg	Peso do acumulador
L_pA	dB	dB	Nível de pressão acústica
L_wA	dB	dB	Nível da potência acústica
L_pCpeak	dB	dB	Máximo nível de pressão acústica
K...			Aceleração
a	m/s ^2	m/s ^2	Valor de emissão de oscilações conforme EN 62841 (soma dos vetores das três direções)
a_h	m/s ^2	m/s ^2	Valor de emissão de vibrações (roer chapas)
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	Unidades básicas e deduzidas do sistema de unidades internacional SI.

Para a sua segurança.

ATENÇÃO

Devem ser lidas todas as indicações de advertência e todas as instru-

ções. O desrespeito às advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para futura referência.

Não utilizar esta ferramenta elétrica antes de ter lido atentamente e compreendido a Instrução de serviço e as “Indicações gerais de segurança”

(número de documento 3 41 30 465 06 0) fornecidas com o aparelho. A documentação mencionada deve ser guardada para futura referência e deve ser entregue com a ferramenta elétrica caso esta for passada a diante ou vendida.

Observar também as respectivas diretivas de proteção de trabalho.

Finalidade da ferramenta:

ABLS ( ^** ): tesoura para chapas, conduzida manualmente, para cortar chapas com as ferramentas de trabalho e os acessórios homologados pela Fein, sem adução de água, em ambientes protegidos contra intempéries.

ABSS ( ^** ): tesoura para ranhurar, conduzida manualmente, para cortar chapas e curvas estreitas, com as ferramentas de trabalho e os acessórios homologados pela Fein, sem adução de água, em ambientes protegidos contra intempéries.

Indicações especiais de segurança.

Utilizar um equipamento de proteção pessoal. De acordo com a aplicação, deverá utilizar uma proteção para todo o rosto, proteção para os olhos ou óculos protetores. Se for necessário, deverá utilizar uma máscara contra pó, proteção auricular, luvas de proteção ou um avental especial, para proteger-se de pequenas partículas de amoladura e de material. Os olhos devem ser protegidos contra partículas a voar, produzidas durante as diversas aplicações. A máscara contra pó ou a máscara de respiração devem ser capazes de filtrar o pó produzido durante a respectiva aplicação. Se for sujeito durante longo tempo a fortes ruídos, poderá sofrer a perda da capacidade auditiva.

Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa através de um dispositivo de fixação está mais firme do que segurada com as mãos.

É proibido aparafusar ou rebitar placas e símbolos na ferramenta elétrica. Um isolamento danificado não oferece qualquer proteção contra choques elétricos. Utilizar placas adesivas.

Não utilizar acessórios que não foram especialmente desenvolvidos ou homologados pelo fabricante da ferramenta elétrica. Um funcionamento seguro não é assegurado apenas por um acessório apropriado para a sua ferramenta elétrica.

Limpar em intervalos regulares as aberturas de ventilação da ferramenta elétrica com ferramentas não-metálicas. O ventilador do motor aspira pó para dentro da caixa da máquina. Um acúmulo excessivo de pó de metal pode causar perigos elétricos.

Não apontar a ferramenta elétrica na sua direção, nem na direção de outras pessoas ou animais. Há perigo de lesões devido a ferramentas de trabalho afiadas ou quentes.

Utilização e tratamento do acumulador (bloco de acumulador).

Para evitar perigos como queimaduras, incêndio, explosão, lesões na pele e outras lesões durante o manuseio do acumulador, devem ser observados as seguintes indicações:

Os acumuladores não devem ser desmontados, abertos nem decompostos. Os acumuladores não devem ser expostos a golpes mecânicos. Em caso de danos e de utilização incorreta do acumulador, podem escapar vapores e líquidos nocivos. É possível que os vapores irritem as vias respiratórias. Líquido do acumulador a escapar pode levar a irritações da pele ou queimaduras.

Se o líquido que escapa do acumulador danificado entrar em contacto com objetos que se encontrem por perto, deverá controlar os devidos objetos e, se necessário, limpá-los ou substituí-los.

Não expor o acumulador a calor nem a fogo. Não arma- zenar o acumulador sob direta incidência de raios solares.

Só retirar o acumulador da embalagem original quando ele for utilizado.

Antes de trabalhos na ferramenta elétrica, deverá retirar o acumulador da ferramenta elétrica. Há risco de lesões, se a ferramenta elétrica arrancar involuntariamente.

Só retirar o acumulador com a ferramenta elétrica desligada.

Mantenha os acumuladores fora do alcance de crianças.

Manter o acumulador limpo e protegido contra humidade e água. Limpar as conexões sujas do acumulador e da ferramenta elétrica com um pano seco e limpo.

Só utilizar acumuladores FEIN originais intactos, destinados para a sua ferramenta elétrica. Ao trabalhar ou ao carregar com acumuladores falsos, danificados, reparados ou restaurados, imitações e produtos de outras marcas há perigo de incêndio e/ou de explosão.

Seguir as indicações de segurança que se encontram na instrução de serviço do carregador do acumulador.

Vibração da mão e do braço

O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado pela norma EN 62841 e pode ser utilizado para a comparação de aparelhos. Ele também é apropriado para uma avaliação preliminar da carga de vibrações.

O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar nitidamente o impacto de vibrações durante o completo período de trabalho.

Para uma avaliação exata do impacto de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona sem estar realmente a ser empregado. Isto pode reduzir nitidamente o impacto de vibrações durante o completo período de trabalho.

Como medidas de segurança adicionais para a proteção do operador contra o efeito das vibrações, deveria determinar por exemplo: Manutenção de ferramentas elétricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.

Instruções de serviço.

Só conduzir a ferramenta elétrica no sentido da peça a ser trabalhada quando estiver ligada.

Ao cortar deverá segurar a ferramenta elétrica, o máximo possível, verticalmente à superfície da peça a ser trabalhada (ABLS (**)).

Conduzir a ferramenta elétrica uniformemente e com avanço moderado no sentido de corte. Um avanço demasiado reduz sensivelmente a vida útil da ferramenta de trabalho.

Não cortar chapas nos cordões de solda. Não cortar chapas de várias camadas que ultrapassem a máxima espessura de material.

Para aumentar a vida útil das lâminas de corte é recomendável aplicar um lubrificante ao longo da linha de corte planejada:

- para cortes em chapas de aço: Pasta de corte ou óleo de corte,

- para cortes em alumínio: Petróleo.

Só desligar a ferramenta elétrica depois de tirá-la da linha de corte.

Quando as lâminas de corte estão gastas há necessidade de um avanço cada vez mais alto e verifica-se um resultado de trabalho reduzido.

ABSS ( ^** ): Para fazer um recorte interior é necessário um marcar o furo, o diâmetro encontra-se nos “Dados técnicos”.

As lâminas e os cossinetes não podem ser reafiados.

ABLS ( ^** ): As lâminas não podem ser reafiadas e devem sempre ser substituídas aos pares.

Manuseio com o acumulador.

Armazenar, operar e carregar o acumulador somente com os carregadores FEIN, na faixa de temperatura operacional de 5 °C – 45 °C (41 °F – 113 °F). A temperatura do acumulador deve estar na faixa de temperatura operacional do acumulador desde o início do processo de carregamento.

Indicação LED Significado Ação
1 – 4 LEDs verdes	Estado de carga porcentual	Funcionamento
Luz contínua vermelha	O acumulador está quase vazio	Carregar o acumulador
Luz vermelha intermitente	O acumulador não está pronto para funcionar	O acumulador deve estar na sua faixa de temperatura operacional antes de ser carregado

O verdadeiro porcentual do estado de carga do acumulador só é indicado quando o motor da ferramenta elétrica está parado.

Se houver uma descarga total do acumulador, a eletrónica pára automaticamente o motor.

Manutenção e serviço pós-venda.

No caso de aplicações extremas, é possível que durante o processamento de metais se deposite pó condutivo no interior da ferramenta elétrica. Soprar frequentemente o interior da ferramenta elétrica, pelas aberturas de ventilação, com ar comprimido seco e livre de óleo.

Produtos que entraram em contacto com asbesto não devem ser enviados para reparo. Produtos contaminados com asbesto devem ser descartados de acordo com as regulamentações locais para o descarte de resíduos que contém asbesto.

A atual lista de peças sobressalentes desta ferramenta elétrica se encontra na internet em www.fein.com.

As seguintes peças podem ser substituídas pelo utente: Ferramentas de trabalho, cossinetes (ABSS (**))

Garantia legal e garantia.

A garantia legal para este produto é válida conforme as regras legais no país onde é colocado em funcionamento. Além disso, a FEIN oferece uma garantia conforme a declaração de garantia do fabricante FEIN.

É possível que o volume de fornecimento da sua ferramenta elétrica só contenha uma parte dos acessórios descritos ou ilustrados nesta instrução de serviço.

Declaração de conformidade.

A Declaração CE aplica-se apenas a países da União Europeia e da EFTA (Associação Europeia de Comércio Livre) e apenas para produtos destinados ao mercado da UE ou EFTA. Após o lançamento do produto no mercado da UE, a marca UKCA perde sua validade.

A Declaração UKCA aplica-se apenas ao mercado do Reino Unido (Inglaterra, País de Gales e Escócia) e apenas aos produtos destinados ao mercado do Reino Unido. Assim que o produto for lançado no mercado do Reino Unido, a marca CE perderá a validade.

A firma FEIN declara, em responsabilidade exclusiva, que este produto corresponde às respectivas especificações indicadas na última página desta instrução de serviço.

Documentação técnica em: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Proteção do meio ambiente, eliminação.

Embalagens, ferramentas elétricas a serem deitadas fora e acessórios velhos devem ser encaminhados a uma reciclagem ecológica.

Os acumuladores só devem ser eliminados corretamente se estiverem completamente descarregados.

No caso de acumuladores que não estiverem completamente descarregados, os contactos deverão ser isolados preventivamente com fitas adesivas de modo que não ocorram curto-circuitos.
