Tuotetyyppi	Langaton kaksoisreunaleikkuri (nyppijä)
Merkki	Fein
Malli	ABSS 18 1.6 E Select
Nimellisjännite	18 V
Akun tyyppi	Li-Ion
Suurin leikkuukapasiteetti (teräs 400 N/mm²)	1,6 mm
Suurin leikkuukapasiteetti (alumiini 250 N/mm²)	2,0 mm (arvio)
Kaarevien leikkausten pienin sisäsäde	45 mm (arvio)
Leikkaustyypit	Suorat ja kaarevat leikkaukset
Leikkuuterän tyyppi	Suorien leikkausten terä ja kaarevien leikkausten terä (vaihdettavissa)
Tyhjäkäyntinopeus (n₀)	2000 rpm (arvio)
Paino (akun kanssa)	2,2 kg (arvio)
Äänenpainetaso (LpA)	85 dB(A) (arvio)
Äänenvoimakkuustaso (LwA)	96 dB(A) (arvio)
Tärinäemissioarvo (ah)	6 m/s² (arvio)
Käyttölämpötila-alue (akku)	5 °C – 45 °C
Latauksen ilmaisin	4 vihreää LEDiä lataustasoa varten, punainen LED heikko tai lämpötilarajan ulkopuolella
Elektroninen suojaus	Automaattinen pysäytys syväpurkauksen yhteydessä
Suositeltu voitelu	Leikkuutahna tai teräsöljy, alumiinille lamppuöljy
Huolto	Puhalla tuuletusaukot kuivalla paineilmalla; vaihda terät pareittain
Terien teroitus	Ei uudelleen teroitettavia
Varaosat	Luettelo saatavilla osoitteesta www.fein.com
Takuu	Markkinoille saattamismaan lainsäädännön mukaisesti
Sertifioinnit	CE, UKCA, USA/Canada -sertifiointi

Usein kysytyt kysymykset - ABSS 18 1.6 E Select Fein

Kuinka vaihtaa terät ABSS 18 1.6 E Select -leikkuriin?

Terät eivät ole uudelleen teroitettavia ja ne on vaihdettava pareittain. Irrota akku, sitten ruuvaa irti kuluneen terän kiinnitysruuvit. Asenna uusi terä leikkaussuunnan (suora tai kaareva) mukaisesti. Kiristä ruuvit kohtuullisesti. Katso käyttöohjeesta suositeltu kiristysmomentti.

Mitä voiteluainetta käyttää teräksen ja alumiinin leikkaamiseen?

Teräkselle käytä leikkuutahnaa tai leikkausöljyä. Alumiinille suositellaan lamppuöljyä. Levitä voiteluainetta leikkauslinjan varrelle ennen aloittamista.

Mikä on suurin leikattavan levyn paksuus?

Suurin paksuus riippuu materiaalista. Teräkselle, jonka lujuus on 400 N/mm², kapasiteetti on 1,6 mm. Alumiinille, jopa 250 N/mm², se on noin 2,0 mm. Älä koskaan ylitä ilmoitettua enimmäispaksuutta.

Kuinka ladata Fein ABSS 18 -akku?

Käytä yksinomaan Fein-laturia, joka on tarkoitettu 18 V Li-Ion -akuille. Latauslämpötilan tulee olla 5 °C:n ja 45 °C:n välillä. Kytke laturi, aseta akku paikalleen ja odota, kunnes LED-valot ilmaisevat latauksen päättymistä. Älä koskaan lataa vaurioitunutta akkua.

Mitä tarkoittaa akun punainen merkkivalon vilkkuminen?

Punainen vilkkuva merkkivalo ilmaisee, että akku on käyttölämpötila-alueen ulkopuolella (5 °C – 45 °C) tai että se on viallinen. Anna akun jäähtyä tai lämmetä, yritä sitten uudelleen. Jos ongelma jatkuu, ota yhteyttä Fein-huoltoon.

Voinko leikata päällekkäisiä levyjä tai hitsaussaumoja?

Ei, on kiellettyä leikata päällekkäisiä levyjä, joiden kokonaispaksuus ylittää enimmäiskapasiteetin, tai leikata hitsaussaumojen kohdalta. Tämä vahingoittaa teriä ja lyhentää työkalun käyttöikää.

Kuinka tehdä sisäleikkaus (kolo) levyyn?

Sisäleikkauksen tekemiseksi poraa ensin reikä, jonka halkaisija on riittävä leikkurin työntämiseksi. Katso käyttöohjeen teknisiä tietoja pienimmästä sisäsäteestä. Ohjaa sitten työkalua kohtisuoraan pintaan nähden.

Mitä suojavarusteita minun tulee käyttää?

Käytä aina suojalaseja tai kasvosuojusta, kuulonsuojusta, käsineitä ja leikkauksenkestävää esiliinaa. Pölysuojainta suositellaan materiaaleille, jotka tuottavat hienojakoisia hiukkasia.

Kuinka huoltaa leikkuria sen käyttöiän pidentämiseksi?

Puhdista säännöllisesti tuuletusaukot kuivalla ja öljyttömällä paineilmalla. Vaihda terät pareittain heti, kun ne osoittavat kulumisen merkkejä. Levitä voiteluainetta jokaisen käytön yhteydessä ja säilytä työkalua kuivassa paikassa.

Mistä löydän varaosat ja takuutiedot?

Varaosaluettelo on saatavilla osoitteessa www.fein.com. Lakisääteinen takuu koskee markkinoille saattamismaan lainsäädännön mukaan. Ota yhteys valtuutettuun Fein-jälleenmyyjään takuunalaisia korjauksia varten.

KÄYTTÖOHJE ABSS 18 1.6 E Select Fein

Alkuperäisen käyttöohjeen käännös.

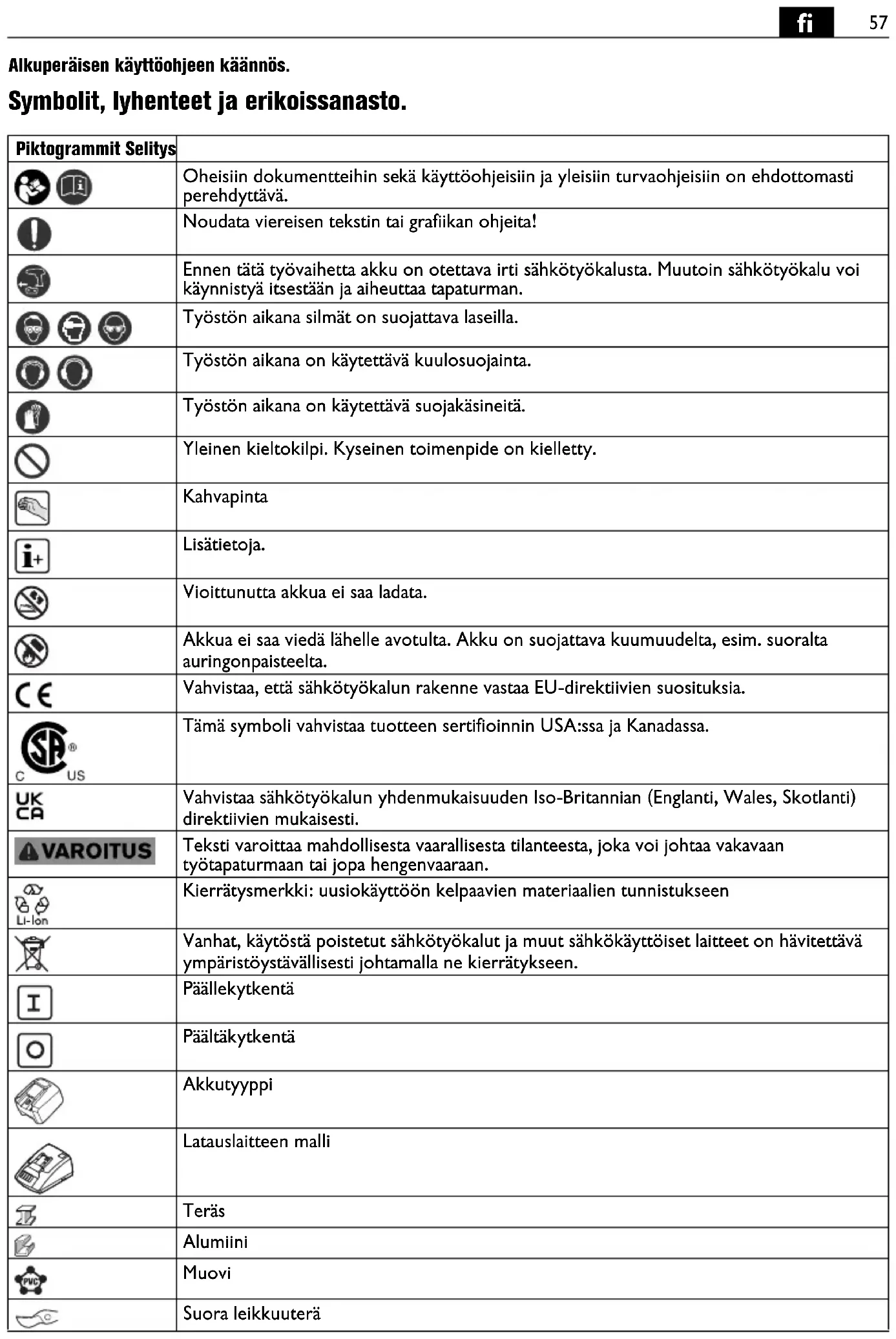

Symbolit, lyhenteet ja erikoissanasto.

Piktogrammit Selitys
		Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti perehdyttävä.
		Noudata viereisen tekstin tai grafiikan ohjeita!
		Ennen tätä työvaihetta akku on otettava irti sähkötyökalusta. Muutoin sähkötyökalu voi käynnistyä itsestään ja aiheuttaa tapaturman.
		Työstön aikana silmät on suojattava laseilla.
	[BH8K]	Työstön aikana on käytettävä kuulosuojainta.
		Työstön aikana on käytettävä suojakäsineitä.
		Yleinen kieltokilpi. Kyseinen toimenpide on kielletty.
		Kahvapinta
		Lisätietoja.
[6BYG]		Vioittunutta akkua ei saa ladata.
		Akkua ei saa viedä lähelle avotulta. Akku on suojattava kuumuudelta, esim. suoralta auringonpaisteelta.
		Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia.
		Tämä symboli vahvistaa tuotteen sertifioinnin USA:ssa ja Kanadassa.
		Vahvistaa sähkötyökalun yhdenmukaisuuden Iso-Britannian (Englanti, Wales, Skotlanti) direktiivien mukaisesti.
		Teksti varoittaa mahdollisesta vaarallisesta tilanteesta, joka voi johtaa vakavaan työtapaturmaan tai jopa hengenvaaraan.
		Kierrätysmerkki: uusiokäyttöön kelpaavien materiaalien tunnistukseen
		Vanhat, käytöstä poistetut sähkötyökalut ja muut sähkökäyttöiset laitteet on hävitettävä ympäristöystävällisesti johtamalla ne kierrätykseen.
		Päällekytkentä
		Päältäkytkentä
		Akkutyyppi
		Latauslaitteen malli
		Teräs
		Alumiini
		Muovi
		Suora leikkuuterä

Piktogrammit Selitys
	Kaarreterä
	Pieni iskuluku
	Suuri iskuluku
(**) voi sisältää kirjai	mia tai numeroita
(Ax – Zx) Tunnus sisäisiä tarkoituksia varten

Merkki Kansainvälinenyksikkö		Kansallinenyksikkö	Selitys
UV V Nimellisjännite
fHz Hz Taajuus
n_0	/min, min ^-1 , rpm,r/min	min ^-1	Tyhjäkäyntinopeus
n_S	m/min m/min Leikku	unopeus
M...	mm	mm Mitta, metrinen kierre
∅	mm	mm Pyöreän kappaleen läpimitta
Fe 400	mm	mm Sall. työkappaleen paksuus, teräs kork.400 N/mm ^2
Fe 600	mm	mm Sall. työkappaleen paksuus: teräs kork.600 N/mm ^2
Fe 800	mm	mm Sall. työkappaleen paksuus: teräs kork.800 N/mm ^2
AI 250	mm	mm Sall. työkappaleen paksuus, alumiini kork.250 N/mm ^2
	mm	mm Alkureiän halkaisija sisäpuolisiin leikkauksiin
	mm	mm Kaarroksen sisäsäde vähintään
	kg	kg	Paino vastaa EPTA-Procedure 01-tietoja
	kg	kg Sähkötyökalun paino ilman akkua ja vaihtotyökalua
	kg	kg Sähkötyökalun paino ilman akkua ja vaihtotyökalua
	kg	kg	Akun paino
L_pA	dB	dB	Äänen painetaso
L_wA	dB	dB	Äänitaso
L_pCpeak	dB	dB	Äänen painetason huippuarvo
K...			Epävarmuustekijä
a	m/s ^2	m/s ^2	Tärinäarvo vastaa standardia EN 62841 (vektori-summa, kolmiulotteinen)
a_h	m/s ^2	m/s ^2	Värähtelytasoarvo (nakertajat)
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	Kansainväliseen SI-järjestelmään sisältyvät perusyk-siköt ja sen johdannaisyksiköt.

Työturvallisuus.

VAROITUS

Lue kaikki turvallisuus- ja muut

ohjeet. Turvallisuusohjeiden laimin-

lyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

Sähkötyökalun saa ottaa käyttöön vasta sitten, kun ensin on perehdytty käyttöohjeeseen sekä oheisiin yleisiin turvaohjeisiin (julkaisunumero

3 41 30 465 06 0) niin, että niissä annetut ohjeet tulevat ymmärretyiksi. Säilytä kyseiset dokumentit vastaisuuden varalta ja anna ne mukaan, mikäli laite luovutetaan toisen käyttöön tai myydään eteenpäin.

Niiden ohella on noudatettava voimassa olevia lakisää-teisiä työturvallisuusmääräyksiä.

Sähkötyökalun käyttökohteet:

ABLS ( ^** ): käsivarainen levyleikkuri metallilevyjen leikkaamiseen säältä suojatuissa tiloissa ilman vesijäähdytystä. Laitteessa saa käyttää vain Fein:in hyväksymiä vaihtotyökaluja ja lisätarvikkeita.

ABSS ( ^** ): käsivarainen levyleikkuri metallilevyjen leikkaamiseen ja kaarrosten työstöön säältä suojatuissa tiloissa ilman vesijäähdytystä. Laitteessa saa käyttää vain Fein:in hyväksymiä vaihtotyökaluja ja lisätarvikkeita.

Erityiset varotoimenpiteet.

Muista henkilökohtaiset suojavarusteet. Käytä työstötilanteesta riippuen kasvosuojainta, silmäsuojainta tai suojalaseja. Jos mahdollista, käytä pölysuojainta, kuulosuojainta, suojakäsineitä tai erikoisvaatetusta, joka antaa suojan ilmaan sinkoilevilta hioma- ja materiaalihiukkasilta. Varsinkin silmät on suojattava eri työstötavoilla ilmaan sinkoilevilta hiukkasilta. Pöly- ja hengityssuojainten täytyy pystyä suodattamaan työstössä syntyvä pöly. Pitkäaikainen altistuminen melulle saattaa heikentää kuuloa.

Varmista työkappaleen asento. Kun työkappale kiinnitetään sopivaan työpenkkiin, sitä on parempi käsitellä kuin käsin kiinni pidettäessä.

Sähkötyökaluun ei saa kiinnittää kilpiä tms. poraamalla tai niittaamalla. Jos koneen eristystä vioitetaan, seu- rauksena voi olla sähköiskun vaara. Suositamme tarra- kiinnitteisiä kilpiä.

Käytä ainoastaan lisävarusteita, jotka ovat joko sähkötyökalun valmistajan alkuperäisosia tai muutoin valmistajan hyväksymiä. Vaikka jokin vierasvalmisteinen lisävaruste sopisikin sähkökoneeseen, se ei välttämättä ole turvallinen käyttää.

Työkalun ilmanottoaukot on puhdistettava säännöllisesti sopivin apuvälinein (metallisia työkaluja ei saa käyttää). Puhallin imee pölyä moottorin rungon sisään. Jos metallipitoista pölyä pääsee kerääntymään liikaa, siitä koituu sähköiskun vaara.

Sähkötyökalua ei saa suunnata suoraan itseen, muihin henkilöihin tai eläimiin päin. Terävistä tai kuumentuneista työkaluista aiheutuu tapaturman vaara.

Akkujen käyttö ja käsittely.

Jotta akkuja käsiteltäessä vältetään vaarat ja riskit – palon- tai räjähdyksen vaara, palovammat, ihovammat ja muut tapaturmat –, on noudatettava seuraavia ohjeita:

Akkuja ei saa purkaa, avata eikä pilkkoa. Akkuihin ei saa kohdistaa mekaanisia iskuja. Väärän käsittelyn seu- rauksena vioittuneesta akusta voi purkautua haitallista höyryä ja akkunestettä. Akkunestehöyryt voivat ärsyt- tää hengitysteitä. Iholle päässyt akkuneste voi ärstyttää tai syövyttää ihoa.

Jos viallisesta akusta on virrannut ulos akkunestettä vieressä olevien esineiden päälle, tarkista kyseiset kohdat ja pese ne, tarvittaessa osat on vaihdettava uusiin.

Akkua ei saa viedä lähelle lämpölähteitä tai avotulta. Akkua ei saa varastoida paikassa, mihin osuu auringonvalo.

Ota akku ulos alkuperäispakkauksesta vasta sitten, kun se otetaan käyttöön.

Irrota akku aina ensin sähkötyökalusta, ennen kuin ryhdyt valmistelemaan töitä. Jos sähkötyökalu käynnistyy vahingossa, se voi aiheuttaa tapaturman.

Sähkötyökalu on kytkettävä pois päältä, ennen kuin akku irrotetaan.

Pidä akut poissa lasten ulottuvilta.

Akku on pidettävä puhtaana ja suojattava kosteudelta ja vedeltä. Puhdista lika akun ja sähkötyökalun liitännöistä kuivalla, puhtaalla liinalla.

Käytä aina vain ehjiä, alkuperäisiä FEIN-akkuja, jotka on suunniteltu kyseiseen sähkötyökaluun. Mikäli koneessa käytetään vääräntyyppisiä, vioittuneita, kunnostetttuja tai kierrätettyjä akkuja, piraattituotteita tai vieraan valmistajan akkuja, ja tällaisia akkuja ladattaessa on olemassa tulipalon ja/tai räjähdyksen vaara.

Noudata latauslaitteen käyttöohjeessa annettuja turva-ohjeita.

Käsiin ja käsivarsiin kohdistuva tärinä

Tässä ohjeessa ilmoitettu tärinätaso on mitattu standardin EN 62841 mukaista mittausmenetelmää noudattaen ja sitä voidaan soveltaa verrattaessa sähkötyökalujen arvoja keskenään. Arvoa voidaan soveltaa myös arvioitaessa alustavasti värinästä aiheutuvaa kuormitusta. Ilmoitettu tärinätaso vastaa sähkötyökalun pääasiallisia käyttösovelluksia. Mikäli sähkötyökalua käytetään muihin tarkoituksiin tai siinä käytetään muita lisätarvikkeita tai mikäli työkalun huolto on puutteellinen, tärinätaso saattaa poiketa tässä ilmoitetusta. Siinä tapauksessa tärinätaso voi nousta selvästi koko työkohteessa. Tärinätason tarkan arvioinnin kannalta on tärkeää ottaa huomioon myös ne ajat, jolloin sähkötyökalu on kytketty pois päältä sekä ajat, jolloin työkalu on käynnissä, mutta sillä ei työstetä materiaalia. Siinä tapauksessa tärinätaso voi nousta selvästi koko työkohteessa. Jotta koneen käyttäjä välttyisi tärinän aiheuttamilta hai-toilta, on hyvä sopia ylimääräisistä turvajärjestelyistä, esim. laatia ohjeet sähkökoneen ja sen työkalujen huol-losta, työvaiheiden organisoinnista ja työturvallisuudesta.

Työstöohjeita.

Kytke koneeseen virta ennen kuin viet sen työ-kappaletta vasten.

Pidä työkalua työstön aikana mahdollisimman pystysuorassa työkappaleen pintaan nähden (ABLS (**)). Liikuta konetta tasaisesti ja samalla kevyesti painaen leikkaussuuntaan. Paine leikkaussuuntaan ei kuitenkaan saa olla liian voimakas, se kuluttaa työkalua huomattavasti.

Peltilevyjä ei pidä leikata saumakohdista. Jos peltilevyt kerrostetaan päällekkäin, niiden kokonaispaksuus ei saa ylittää sallittua työkappaleen paksuutta.

Terät kestävät käytössä pitempään, kun pellin pintaan levitetään katkaisukohtaan leikkuutahnaa:

• Teräspeltilevyä leikattaessa: käytä leikkaustahnaa tai -öljyä,
• Alumiinipeltiä leikattaessa: käytä valopetrolia.

Nosta työkalu irti leikkauskohdasta, ennen kuin katkai-set koneesta virran.

Jos voimaa tarvitaan normaalia enemmän ja työstö on siitä huolimatta hitaampaa, se on merkki terien kulumisesta.

ABSS ( ^** ): Sisäpuolista aukkoa leikattaessa tarvitaan alkureikä, vrt "Tekniset tiedot".

Leikkuuteriä ja -leukoja ei voida terottaa hiomalla.

ABLS ( ^** ): Teriä ei voida teroittaa vaan molemmat terät on vaihdettava uusiin.

Akkujen asianmukainen käsittely.

Varastoi, lataa ja käytä akkua vain akun toimintalämpötila-alueella 5 °C – 45 °C (41 °F – 113 °F). Akun lämpötilan tulee lataustapahtuman alkaessa olla akun toimintalämpötila-alueella.

LED-valo Merkitys Toimenpide
1 – 4 vihreä LED	prosentuaali- nen varaustila	Käyttötila
punainen jatkuva valo	Akku on lähes tyhjä	Akku ladattava
punainen vilkkuvalo	Akku ei ole käyttövalmiu- dessa	Anna akun lämmetä käyttölämpötilaan ja lataa se sitten

Akun prosentuaalinen latausaste näkyy vain silloin, kun sähkökoneen moottori on pysäytetty.

Jos akun varaustila laskee liikaa, elektroninen valvonta-piiri pysäyttää moottorin automaattisesti.

Kunnossapito, huolto.

Raskaissa käyttöolosuhteissa voi metalleja työstettäessä koneen sisään kerääntyä sähköä johtavaa metallipölyä. Sähkökone on

siksi hyvä puhdistaa sisältä säännöllisin välein puhalta-malla kuivaa, öljytöntä paineilmaa koneen ilmanvaihtoaukkoihin.

Tuotteita, jotka ovat olleet kosketuksessa asbestiin, ei saa lähettää korjattaviksi. Huolehdi asbestilla saastuneista tuotteista maan voimassaolevien asbestipitoisen jätteen hävittämisestä koskevien määräysten mukaisesti.

Tähän sähkötyökaluun kuuluvan varaosaluettelon voi hakea internet-osoitteesta www.fein.com.

Seuraavat osat voi tarvittaessa vaihtaa itse:

Vaihtotyökalut, leukaparit (ABSS (**)

Takuu.

Tuotteeseen pätee takuu, joka vaaditaan sen tuontimaassa. Sen ohella pätee FEINin takuuehdoissa määrittämä valmistajakohtainen takuu.

Kaikki tässä käyttöohjeessa mainitut tai kuvissa esitetyt lisätarvikkeet eivät välttämättä kuulu sähkötyökalun toimitussisältöön.

EU-vastaavuus.

CE-tiedonanto koskee vain Euroopan unionin ja EFTAn (European Free Trade Association) maita ja vain EU- ja EFTA-markkinoille tarkoitettuja tuotteita. Tuotteen EU-markkinoille liikkeeseenlaskemisen jälkeen UKCAMerkinä menettää voimassaolonsa.

UKCA-tiedonanto koskee vain brittimarkkinoita (Englanti, Wales ja Skotlanti) ja brittimarkkinoille tarkoitettuja tuotteita. Tuotteen brittimarkkinoille liikkeeseenlaskemisen jälkeen CE-merkinä menettää voimassaolonsa.

Tmi. FEIN vakuuttaa ja vastaa yksin siitä, että tämä tuote on käyttöohjeen viimeisellä sivulla mainittujen määräysten ja standardien mukainen.

Teknisen dokumentaation laatinut: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Ympäristönsuojelu, jätehuolto.

Pakkausmateriaalit, käytöstä poistetut sähkötyökalut sekä lisävarusteet on johdettava kierrätykseen.

Käytettyjen akkujen on oltava purkautuneessa tilassa, kun ne hävitetään.

Jos akku ei ole täysin tyhjä, sen liitin on eristettävä tarranauhalla oikosulkujen välttämiseksi.
