ABSS 18 1.6 E Select - šķēres Fein - Bezmaksas lietošanas instrukcija

Produkta veids	Bezvadu divu griezumu šķēres (griezējs)
Zīmols	Fein
Modelis	ABSS 18 1.6 E Select
Nominālais spriegums	18 V
Akumulatora veids	Li-Ion
Maksimālā griešanas jauda (tērauds 400 N/mm²)	1,6 mm
Maksimālā griešanas jauda (alumīnijs 250 N/mm²)	2,0 mm (aptuveni)
Minimālais iekšējais rādiuss izliektiem griezumiem	45 mm (aptuveni)
Griezumu veidi	Taisni un izliekti griezumi
Naza veids	Nazis taisniem griezumiem un nazis izliektiem griezumiem (maināmi)
Tukšgaitas ātrums (n₀)	2000 apgr./min (aptuveni)
Svars (ar akumulatoru)	2,2 kg (aptuveni)
Skaņas spiediena līmenis (LpA)	85 dB(A) (aptuveni)
Skaņas intensitātes līmenis (LwA)	96 dB(A) (aptuveni)
Vibrācijas emisijas vērtība (ah)	6 m/s² (aptuveni)
Darba temperatūras diapazons (akumulators)	5 °C – 45 °C
Uzlādes indikators	4 zaļas gaismas diodes uzlādes stāvoklim, sarkana gaismas diode vājam akumulatoram vai ārpus diapazona
Elektroniskā aizsardzība	Automātiska izslēgšanās dziļas izlādes gadījumā
Ieteicamā eļļošana	Griešanas pasta vai eļļa tēraudam, petroleja alumīnijam
Apkope	Izpūst ventilācijas spraugas ar sausu saspiestu gaisu; nomainīt nažus pa pāriem
Nažu asināšana	Nav asināmi
Rezerves daļas	Saraksts pieejams www.fein.com
Garantija	Saskaņā ar tās valsts tiesību aktiem, kurā produkts tiek laists tirgū
Sertifikācija	CE, UKCA, ASV/Kanādas sertifikācija

Bieži uzdotie jautājumi - ABSS 18 1.6 E Select Fein

Kā nomainīt nažus uz šķērēm ABSS 18 1.6 E Select ?

Naži nav asināmi un tie jānomaina pa pāriem. Atvienojiet akumulatoru, pēc tam atskrūvējiet nolietotā naža stiprinājuma skrūves. Uzstādiet jauno nazi, ievērojot griešanas virzienu (taisns vai izliekts). Pieskrūvējiet skrūves mēreni. Skatiet lietošanas instrukciju ieteicamajam griezes momentam.

Kādu smērvielu izmantot tērauda un alumīnija griešanai?

Tēraudam izmantojiet griešanas pastu vai griešanas eļļu. Alumīnijam ir ieteicama petroleja. Uzklājiet smērvielu gar griezuma līniju pirms sākšanas.

Kāds ir maksimālais loksnes biezums, ko var griezt šķēres?

Maksimālais biezums ir atkarīgs no materiāla. Tēraudam ar izturību 400 N/mm² jauda ir 1,6 mm. Alumīnijam līdz 250 N/mm² tā ir aptuveni 2,0 mm. Nekad nepārsniedziet norādīto maksimālo biezumu.

Kā uzlādēt Fein ABSS 18 akumulatoru?

Izmantojiet tikai Fein lādētāju, kas piemērots Li-Ion 18 V akumulatoriem. Uzlādes temperatūrai jābūt no 5 °C līdz 45 °C. Pievienojiet lādētāju, ievietojiet akumulatoru un gaidiet, līdz gaismas diodes norāda uzlādes beigas. Nekad neuzlādējiet bojātu akumulatoru.

Ko nozīmē mirgojoša sarkana gaismas diode uz akumulatora?

Mirgojoša sarkana gaismas diode norāda, ka akumulators ir ārpus darba temperatūras diapazona (5 °C – 45 °C) vai ir bojāts. Ļaujiet tam atdzist vai sasilt, pēc tam mēģiniet vēlreiz. Ja problēma saglabājas, sazinieties ar Fein klientu apkalpošanas dienestu.

Vai es varu griezt pārklājošās loksnes vai metinājuma šuves?

Nē, ir aizliegts griezt pārklājošās loksnes, kuru kopējais biezums pārsniedz maksimālo jaudu, vai griezt metinājuma šuvju vietās. Tas sabojātu nažus un samazinātu instrumenta kalpošanas laiku.

Kā veikt iekšēju griezumu loksnē (iekšējais griezums)?

Iekšējam griezumam sāciet ar urbšanu, lai izveidotu caurumu ar pietiekamu diametru šķēru ievietošanai. Skatiet lietošanas instrukcijas tehniskos parametrus minimālajam iekšējam rādiusam. Pēc tam vadiet instrumentu perpendikulāri virsmai.

Kādus aizsardzības līdzekļus man vajadzētu valkāt?

Vienmēr valkājiet drošības brilles vai sejas aizsargu, dzirdes aizsardzību, cimdus un griezumiem izturīgu priekšautu. Ieteicama putekļu maska materiāliem, kas rada smalkas daļiņas.

Kā apkopt šķēres, lai pagarinātu to kalpošanas laiku?

Regulāri tīriet ventilācijas atveres ar sausu, bez eļļas saspiestu gaisu. Nomainiet nažus pa pāriem, tiklīdz tie uzrāda nodiluma pazīmes. Uzklājiet smērvielu katrā lietošanas reizē un uzglabājiet instrumentu sausā vietā.

Kur atrast rezerves daļas un garantiju?

Rezerves daļu saraksts ir pieejams vietnē www.fein.com. Juridiskā garantija tiek piemērota saskaņā ar tās valsts tiesību aktiem, kurā produkts tiek laists tirgū. Sazinieties ar pilnvarotu Fein izplatītāju, lai veiktu remontu garantijas ietvaros.

LIETOŠANAS INSTRUKCIJA ABSS 18 1.6 E Select Fein

Originālās lietošanas pamācības tulkojums.

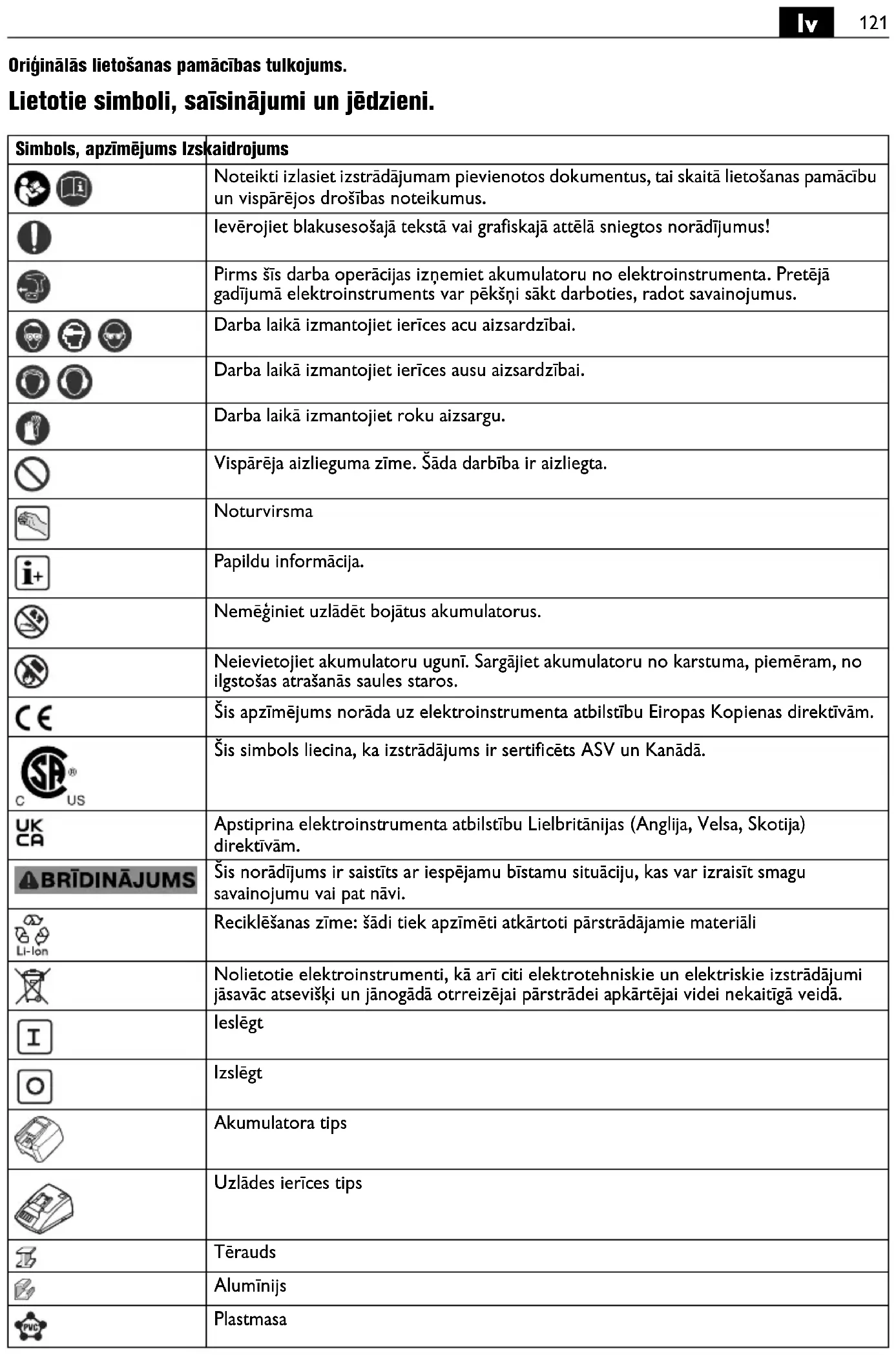

Lietotie simboli, saïsinājumi un jēdzieni.

Simbols, apzīmējums Izskaidrojums
	Noteikti izlasiet izstrādājumam pievienotos dokumentus, tai skaitā lietošanas pamācību un vispārējos drošības noteikumus.
	levērojiet blakusesošajā tekstā vai grafiskajā attēlā sniegtos norādījumus!
	Pirms šīs darba operācijas izņemiet akumulatoru no elektroinstrumenta. Pretējā gadījumā elektroinstruments var pēkšņi sākt darboties, radot savainojumus.
[6K8S]	Darba laikā izmantojiet ierīces acu aizsardzībai.
	Darba laikā izmantojiet ierīces ausu aizsardzībai.
	Darba laikā izmantojiet roku aizsargu.
	Vispārēja aizlieguma zīme. Šāda darbība ir aizliegta.
	Noturvirsma
	Papildu informācija.
	Nemēģiniet uzlādēt bojātus akumulatorus.
	Neievietojiet akumulatoru ugunī. Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros.
	Šis apzīmējums norāda uz elektroinstrumenta atbilstību Eiropas Kopienas direktīvām.
	Šis simbols liecina, ka izstrādājums ir sertificēts ASV un Kanādā.
	Apstiprina elektroinstrumenta atbilstību Lielbritānijas (Anglija, Velsa, Skotija) direktīvām.
	Šis norādījums ir saistīts ar iespējamu bīstamu situāciju, kas var izraisīt smagu savainojumu vai pat nāvi.
	Reciklēšanas zīme: šādi tiek apzīmēti atkārtoti pārstrādājamie materiāli
	Nolietotie elektroinstrumenti, kā arī citi elektrotehniskie un elektriskie izstrādājumi jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
	leslēgt
	Izslēgt
	Akumulatora tips
	Uzlādes ierīces tips
[Tzndal]	Tērauds
[Drunt]	Alumīnijs
	Plastmasa
Simbols, apzīmējums Izskaidrojums
	Asmens taisniem griezumiem
	Asmens liektiem griezumiem
	Neliels darbinstrumenta kustību biežums
	Liels darbinstrumenta kustību biežums
(**) Var saturēt ciparus vai burtus
(Ax – Zx)	Markēšana iekšējām vajadzībām

Apzīmējums Starptautiskā mērvienība		Nacionālā mērvienība	Izskaidrojums
U	V	V	Izmērītais spriegums
fHz Hz Frekvence
n_0	/min, min ^-1 , rpm, r/min	/min	Darbinstrumenta kustību biežums brīvgaitā
n_S	m/min m/min. Griešanas ātrums
M...	mm	mm	Izmērs metriskai vītnei
∅	mm	mm	Apaļās daļas diametrs
Fe 400	mm	mm	Maks. biezums tēraudam ar izturības robežu līdz 400 N/mm ^2
Fe 600	mm	mm	Maks. biezums tēraudam ar izturības robežu līdz 600 N/mm ^2
Fe 800	mm	mm	Maks. biezums tēraudam ar izturības robežu līdz 800 N/mm ^2
Al 250	mm	mm	Maks. biezums alumīnijam ar izturības robežu līdz 250 N/mm ^2
	mm	mm	Priekšurbuma diametrs iekšējā atvēruma izciršanai
	mm	mm	lekšējā liekuma rādiuss, vismaz
	kg	kg	Svars atbilstoši EPTA-Procedure 01
	kg	kg Elektroinstrumenta svars bez akumulatora un iestiprināmā darbinstrumenta
	kg	kg Elektroinstrumenta svars bez akumulatora un iestiprināmā darbinstrumenta
	kg	kg	Akumulatora svars
L_pA	dB	dB	Trokšņa spiediena līmenis
L_wA	dB	dB	Trokšņa jaudas līmenis
L_pCpeak	dB	dB	Trokšņa spiediena pīķa vērtību līmenis
K...			Izkliede
a	m/s ^2	m/s ^2	Vibrācijas paātrinājuma vērtība atbilstoši standartam EN 62841 (vektoru summa trim virzieniem)
a_h	m/s ^2	m/s ^2	Svārstību paātrinājuma vērtība (veicot skārda izciršanu)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min., m/s ^2	Pamata un atvasinātās mērvienības atbilst starptautiskajai mērvienību sistēmai SI.

Jūsu drošībai.

⚠ BRĪDINĀJUMS

Uzmanīgi izlasiet visus drošības noteikumus un

norādījumus. Drošības noteikumu un norādījumu neievērošana var radīt priekšnoteikumus elektriskajam triecienam, izraisīt aizdegšanos un/vai būt par cēloni smagam savainojumam.

Uzglabājiet drošības noteikumus un norādījumus turpmākai izmantošanai.

Nelietojiet šo elektroinstrumentu, pirms uzmanīgi un ar pilnīgu izpratni nav izlasīta šī lietošanas pamācība, kā arī tai pievienotie „Vispārējie drošības noteikumi“ (izdevuma numurs 3 41 30 465 06 0). Uzglabājiet minētos pavaddokumentus turpmākai izmantošanai un elektroinstrumenta tālāknodošanas vai pārdošanas gadījumā nododiet tos jaunajam īpašniekam. Ievērojiet ari spēkā esošos nacionālos darba aizsardzības likumdošanas aktus.

Elektroinstrumenta pielietojums:

ABLS (**): ar roku vadāmas skārda škēres skārda griešanai bez ūdens pievadīšanas, lietojot firmas Fein atļautus darbinstrumentus un piederumus un strādājot no nelabvēlīgiem laika apstākliem pasargātās vietās.

ABSS ( ^** ): ar roku vadāmas škēlējškēres skārda griešanai un liektu griezumu veidošanai ar mazu liekuma rādiusu bez ūdens pievadišanas, lietojot firmas Fein atlautus darbinstrumentus un piederumus un strādājot no nelabvēlīgiem laika apstākliem pasargātās vietās.

īpašie drošības noteikumi.

Lietojiet individuālos darba aizsardzības līdzekļus. Atkarībā no veicamā darba rakstura izvēlieties pilnu sejas aizsargu, noslēdzošās aizsargbrilles vai parastās aizsargbrilles. Lai aizsargātos no lidojošajām slīpēšanas darbinstrumenta un apstrādājamā materiāla daļinām, pēc vajadzības lietojiet putekļu aizsargmasku, ausu aizsargus un aizsargcimdus vai arī īpašu priekšautu. Lietotāja acis jāpasargā no lidojošajiem svešķermeņiem, kas dažkārt rodas darba gaitā. Putekļu aizsargmaskai vai respiratoram jāpasargā lietotāja elpošanas ceļi no putekļiem, kas veidojas darba laikā. Ilgstoši atrodoties stipra trokšņa iespaidā, var rasties paliekoši dzirdes traucējumi.

Nostipriniet apstrādājamo priekšmetu. Spīlierīcē iestiprināts priekšmets ir apstrādājams daudz drošāk, nekā tad, ja tas tiek turēts ar roku.

Nav atļauts pie elektroinstrumenta pieskrūvēt vai piekniedēt marķējuma plāksnītes un apzīmējumus.

Bojātā izolācija nenodrošina pietiekošu aizsardzību pret elektrisko triecienu. Lietojiet uzlīmes.

Neizmantojiet piederumus, kas nav īpaši izstrādāti šim elektroinstrumentam vai ieteikti lietošanai kopā ar to. Piederuma drošu lietošanu vēl nenosaka apstāklis, ka to var iestiprināt elektroinstrumentā.

Regulāri tīriet elektroinstrumenta ventilācijas atveres, izmantojot nemetāla rīkus. Dzinēja dzesēšanas ventilators ivelk putekļus elektroinstrumenta korpusā. Metāla putekļu uzkrāšanās korpusā var būt par cēloni paaugstinātai elektrobīstamībai.

Nevërsiet elektroinstrumentu pret sevi, citâm personâm vai mäjdzivniekiem. Asie vai karstie darbinstrumenti var izraisît savainojumus.

Akumulatoru (bloku) lietošana un pareiza apiešanās ar tiem.

Lai nepieļautu aizdegšanos vai sprādzienu un novērstu ādas apdegumus vai citus savainojumus, rīkojoties ar akumulatoriem, ievērojiet šādus noteikumus:

Akumulatorus nedrikst izjaukt, atvērt vai sadalīt. Nepakļaujiet akumulatorus mehāniskiem triecieniem.

Bojājuma gadījumā vai nepareizas apiešanās dēl no akumulatora var izplūst veselībai kaitīgi tvaiki vai kodīgs šķidrums. Tvaiki var izsaukt elpošanas celu kairinājumu. Izplūdušais šķidrais akumulatora elektrolīts var izraisīt ādas kairinājumu vai pat apdegumus.

Ja no bojāta akumulatora izplūdušais škidrais elektrolīts ir saslapinājis tuvumā esošus priekšmetus, pārbaudiet un notīriet elektrolīta skartās daļas vai, ja nepieciešams, nomainiet tās.

Neturiet akumulatoru karstumā, neievietojiet to ugunī. Neturiet akumulatoru tiešā saules gaismā.

Uzsākot akumulatora lietošanu, izņemiet to no oriģinālā iesaiņojuma.

Pirms elektroinstrumenta apkalpošanas iznemiet no tā akumulatoru. Ja elektroinstruments patvalīgi sāk darboties, tas var radīt savainojumus.

Iznemiet akumulatoru no elektroinstrumenta tikai laikā, kad tas ir izslēgts.

Neļaujiet bērniem rīkoties ar akumulatoru.

Uzturiet akumulatoru tīru un sargājiet no mitruma un ūdens. Ja akumulatora vai elektroinstrumenta kontakti ir kluvuši netīri, notīriet tos ar sausu, tīru audumu.

Izmantojiet tikai nebojātus originālos firmas FEIN akumulatorus, kas ir piemēroti Jūsu

elektroinstrumentam. Lietojot un uzlādējot nepiemērotus, bojātus vai savu laiku nokalpojušus akumulatorus, to pakałdarinājumus un citu zīmolu akumulatorus, tie var aizdegties vai sprāgt.

levērojiet drošības noteikumus, kas sniegtas uzlādes ierīces lietošanas pamācībā.

Vibrācijas iedarbība uz rokām un delnām

Šajā pamācībā norādītais vibrācijas līmenis ir izmērīts atbilstoši standartā EN 62841 noteiktajai procedūrai un var tikt lietots elektroinstrumentu salīdzināšanai. To var izmantot arī vibrācijas radītās papildu slodzes iepriekšējai novērtēšanai.

Norādītais vibrācijas līmenis ir attiecināms uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērkiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā vibrācijas līmenis var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt vibrācijas radto papildu slodzi zināmam darba laika posmam.

Lai precīzi izvērtētu vibrācijas radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt vibrācijas radīto papildu slodzi zināmam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, šādus: savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, novērsiet roku atdzišanu un pareizi plānojiet darbu.

Norādījumi lietošanai.

Kontaktējiet elektroinstrumentu ar apstrādājamo materiālu tikai tad, ja tas ir ieslēgts.

Griešanas laikā turiet elektroinstrumentu pēc iespējas perpendikulāri apstrādājamā priekšmeta virsmai (ABLS (**)).

Darba laikā vienmērīgi un ar nelielu spiedienu pārvietojiet elektroinstrumentu griešanas virzienā. Ja spiediens ir pārāk stiprs, ievērojami samazinās darbinstrumenta kalpošanas laiks.

Neveiciet skārda griešanu metināšanas vietās.

Negrieziet daudzslāņu skārdu, kura kopējais biezums pārsniedz maksimālo pieļaujamo griežamā materiāla biezumu.

Lai palielinātu asmens kalpošanas laiku, uz materiāla virsmas gar griezuma līniju ieteicams uzklāt ellojošu vielu:

• griežot tērauda skārdu: griešanas pastu vai griešanas ellu,
• griežot alumīniju: petroleju.

Izslēdziet elektroinstrumentu, pirms tas tiek izvilkts ārā no griezuma vietas.

Uz asmens nolietošanos norāda skaidri manāma darba ražības samazināšanās, kas saglabājas pat tad, ja tiek ievērojami palielināts spiediens uz elektroinstrumentu.

ABSS ( ^** ): lai veidotu iekšējos izgriezumus, materiālā jāveido ieurbums, skatīt sadaļu „Tehniskie parametri“.

Asmeni un griezējplāksnes nav iespējams atkārtoti uzasināt.

ABLS ( ^** ): asmeņus nav iespējams atkārtoti uzasināt, un tie vienmēr jānomaina pārī.

Apiešanās ar akumulatoru.

Uzglabājiet, lietojiet un uzlādējiet akumulatoru vienīgi ar FEIN uzlādes ierīcēm darba temperatūras vērtību diapazonā, kas ir no līdz 5°C – 45°C (41°F – 113°F). Akumulatora temperatūrai jātrodas darba temperatūras vērtību diapazona robežās jau uzlādes procesa sākumā.

Mirdzdiodes indikators	Nozīme Darbība
1 – 4 zaļāsmirdzdiodes	Norāda procentuālo uzlādes pakāpi	Cēlonis
Sarkanā mirdzdiode deg pastāvīgi	Akumulators ir gandrīz izlādēts	Uzlādējiet akumulatoru
Sarkanā mirdzdiode mirgo	Akumulators nav gatavs darbam	Nogaidiet, līdz akumulatora temperatūra atgriežas darba temperatūras diapazona robežās, un tad to uzlādējiet

Akumulatora uzlādes pakāpes patiesā procentuālā vērtība tiek parādīta tikai pie izslēgta elektroinstrumenta dzinēja.

Akumulatora dziļās uzlādes gadījumā elektroniskais mezgls automatīiski izslēdz elektroinstrumenta dzinēju.

Uzturēšana darba kārtībā un klientu apkalpošanas dienests.

Ekstremālos darba apstākļos, izmantojot elektroinstrumentu metāla apstrādei, tā korpusa iekšpusē var uzkrāties strāvu vadoši putekļi. Pietiekoši bieži caur ventilācijas atverēm izpūtiet elektroinstrumenta iekšpusi ar sausu, saspiestu gaisu, kas nesatur ellu.

Izstrādājumus, kas ir saskārušies ar azbestu, nedrīkst izmantot, veicot remontu. Utilizējiet ar azbestu piesārņotus izstrādājumus atbilstoši valstī spēkā esošajiem priekšrakstiem par azbestu saturošu atkritumu utilizēšanu.

Šā elektroinstrumenta aktuālais rezerves daļu saraksts ir atrodams interneta vietnē www.fein.com.

Vajadzības gadījumā lietotājs var saviem spēkiem nomainīt šādas dalas: iestiprināmo darbinstrumentu, griezejplāksnes (ABSS (**))

Garantija.

Garantija izstrādājumam tiek noteikta atbilstoši spēkā esošajai tās valsts likumdošanai, kurā izstrādājums ir ticis laists pārdošanā. Bez tam firma FEIN nosaka izstrādājumam garantiju atbilstoši FEIN garantijas deklarācijai.

Elektroinstrumenta piegādes komplektā var netikt iekļautas visas šajā lietošanas pamācībā aprakstītās un attēlotās daļas.

Atbilstības deklarācija.

CE apliecinājums ir derīgs tikai Eiropas Savienības un EBTA (Eiropas Brīvās tirdzniecības asociācijas) valstīm un tikai izstrādājumiem, kas paredzēti ES vai EBTA tirgum. Pēc izstrādājuma laišanas ES tirgū UKCA zīme zaudē derīgumu.

UKCA apliecinājums attiecas tikai uz Lielbritānijas tirgu (Anglija, Velsa un Skotija) un tikai uz izstrādājumiem, kas paredzēti Apvienotās Karalistes tirgum. Pēc produkta laišanas ES tirgū CE zīme zaudē derīgumu. Firma FEIN ar pilnu atbildību deklarē, ka šis izstrādājums atbilst šīs lietošanas pamācības pēdējā lappusē minētajām spēkā esošajām direktīvām.

Tehniskā dokumentācija no: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Vides aizsardzība, atbrīvošanās no nolietotajiem izstrādājumiem.

Nolietotie elektroinstrumenti, to iesainojums un piederumi jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Akumulatori jānogādā otrreizējai pārstrādei tikai izlādētā stāvoklī.

Ja akumulatori nav pilnīgi izlādēti, tie jāpasargā no iespējama īsslēguma, pārlīmējot pāri kontaktiem līmlenti.
