| Ürün tipi | Akülü çift kenarlı makas (nibbler) |
| Marka | Fein |
| Model | ABSS 18 1.6 E Select |
| Nominal gerilim | 18 V |
| Akü tipi | Li-Ion |
| Maksimum kesme kapasitesi (çelik 400 N/mm²) | 1,6 mm |
| Maksimum kesme kapasitesi (alüminyum 250 N/mm²) | 2,0 mm (tahmini) |
| Eğrisel kesimler için minimum iç yarıçap | 45 mm (tahmini) |
| Kesme türleri | Düz ve eğrisel kesimler |
| Bıçak tipi | Düz kesim bıçağı ve eğrisel kesim bıçağı (değiştirilebilir) |
| Boştaki strok sayısı (n₀) | 2000 dev/dak (tahmini) |
| Ağırlık (akü ile) | 2,2 kg (tahmini) |
| Ses basıncı seviyesi (LpA) | 85 dB(A) (tahmini) |
| Ses gücü seviyesi (LwA) | 96 dB(A) (tahmini) |
| Titreşim emisyon değeri (ah) | 6 m/s² (tahmini) |
| Çalışma sıcaklık aralığı (akü) | 5 °C – 45 °C |
| Şarj göstergesi | Şarj durumu için 4 yeşil LED, zayıf veya aralık dışı akü için kırmızı LED |
| Elektronik koruma | Derin deşarj durumunda otomatik duruş |
| Önerilen yağlama | Çelik için kesme pastası veya yağı, alüminyum için gaz yağı |
| Bakım | Havalandırma yuvalarını kuru basınçlı hava ile üfleyin; bıçakları çift olarak değiştirin |
| Bıçakların yeniden bilenmesi | Tekrar bilenemez |
| Yedek parçalar | Liste www.fein.com adresinde mevcuttur |
| Garanti | Piyasaya sürüldüğü ülkenin yasal düzenlemelerine göre |
| Sertifikalar | CE, UKCA, ABD/Kanada sertifikası |
Sık sorulan sorular - ABSS 18 1.6 E Select Fein
Kullanıcıların soruları hakkında ABSS 18 1.6 E Select Fein
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Makas PDF formatında ücretsiz! Kılavuzunuzu bulun ABSS 18 1.6 E Select - Fein ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. ABSS 18 1.6 E Select markasının Fein.

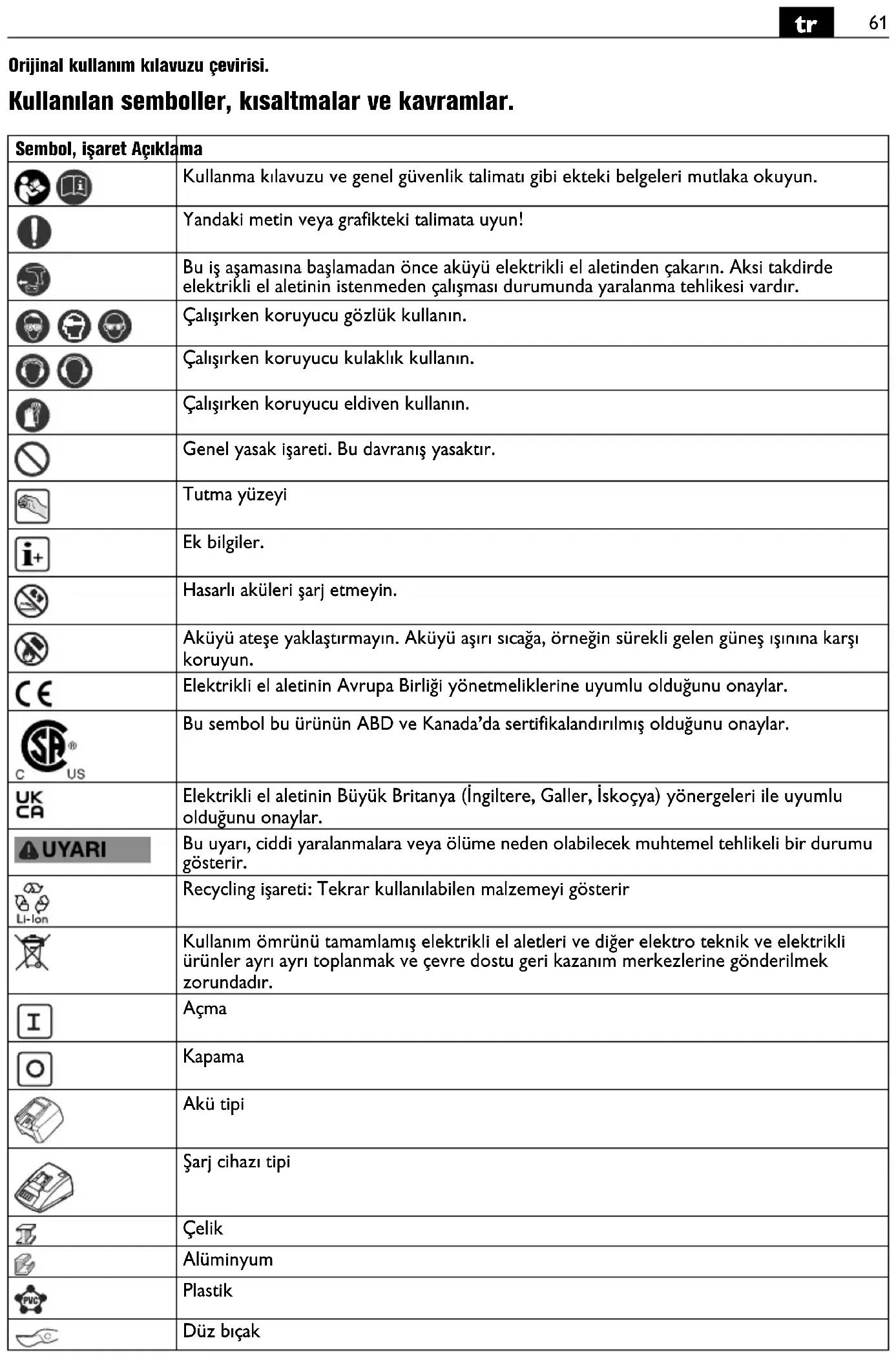

KULLANIM KILAVUZU ABSS 18 1.6 E Select Fein
Orijinal kullanım kılavuzu çevirisi.
Kullanılan semboller, kısaltmalar ve kavramlar.
| Sembol, işaret Açıklama | ||
 |  | Kullanma kılavuzu ve genel güvenlik talimatı gibi ekteki belgeleri mutlaka okuyun. |
 | Yandaki metin veya grafikteki talimata uyun! | |
 | Bu iş aşamasına başlamadan önce aküyü elektrikli el aletinden çakarın. Aksi takdirde elektrikli el aletinin istenmeden çalışması durumunda yaralanma tehlikesi vardır. | |
 | [4SZ4] | Çalışırken koruyucu gözlük kullanın. |
 | [XXK5] | Çalışırken koruyucu kulaklık kullanın. |
 | Çalışırken koruyucu eldiven kullanın. | |
 | Genel yasak işareti. Bu davranış yasaktır. | |
| [ZDSX] | Tutma yüzeyi | |
 | Ek bilgiler. | |
 | Hasarlı aküleri şarj etmeyin. | |
 | Aküyü ateşe yaklaştırmayın. Aküyü aşırı sıcağa, örneğin sürekli gelen güneş ışınına karşı koruyun. | |
 | Elektrikli el aletinin Avrupa Birliği yönetmeliklerine uyumlu olduğunu onaylar. | |
 | Bu sembol bu ürünün ABD ve Kanada’da sertifikalandırılmış olduğunu onaylar. | |
 | Elektrikli el aletinin Büyük Britanya (İngiltere, Galler, İskoçya) yönergeleri ile uyumlu olduğunu onaylar. | |
 | Bu uyarı, ciddi yaralanmalara veya ölüme neden olabilecek muhtemel tehlikeli bir durumu gösterir. | |
 | Recycling işareti: Tekrar kullanılabilen malzemeyi gösterir | |
 | Kullanım ömrünü tamamlamış elektrikli el aletleri ve diğer elektro teknik ve elektrikli ürünler ayrı ayrı toplanmak ve çevre dostu geri kazanım merkezlerine gönderilmek zorundadır. | |
 | Açma | |
 | Kapama | |
 | Akü tipi | |
 | Şarj cihazı tipi | |
| [BTXK] | Çelik | |
 | Alüminyum | |
 | Plastik | |
| Düz bıçak | ||
| Sembol, işaret Açıklama | |
 | Kavisli bıçak |
 | Küçük strok sayısı |
 | Büyük strok sayısı |
| (**) rakam veya harf içerebilir | |
| (Ax – Zx) Kurum içinde kullanılan kod | |
| Sembol Uluslar arası birim Ulusal birim Açıklama | |||
| UV | V | N | o m |
| fHz Hz Frekans | |||
| n_0 | /min, min ^-1 , rpm, r/min | /dak | Boştaki strok sayısı |
| n_S | m/min | m/dak | Kesme hızı |
| M... | mm | mm Ölçü, metrik diş | |
| ∅ | mm | mm Yuvarlak bir parçanın çapı | |
| Fe 400 | mm | mm 400 N/mm | 2 kadar olan çelikte maksimum malzeme kalınlığı |
| Fe 600 | mm | mm 600 N/mm | 2 kadar kadar olan çelikte maksimum malzeme kalınlığı |
| Fe 800 | mm | mm 800 N/mm | 2 kadar olan çelikte maksimum malzeme kalınlığı |
| Al 250 | mm | mm 250 N/mm | 2 kadar olan alüminyumda maksimum malzeme kalınlığı |
| mm | mm İçten kesmeli işlerde kılavuz delik çapı | ||
| mm | mm İç kavis yarı çapı, minimum | ||
| kg | kg | Ağırlığı EPTA-Procedure 01’e uygun | |
| kg | kg | Akü ve uç olmadan elektrikli el aletinin ağırlığı | |
| kg | kg | Akü ve uç olmadan elektrikli el aletinin ağırlığı | |
| kg | kg | Akünün ağırlığı | |
| L_pA | dB | dB | Ses basıncı seviyesi |
| L_wA | dB | dB | Gürültü emisyonu seviyesi |
| L_pCpeak | dB | dB | En yüksek ses basıncı seviyesi |
| K... | Tolerans | ||
| a | m/s ^2 | m/s ^2 | Titreşim emisyon değeri EN 62841’e göre (üç yönün vektör toplamı) |
| a_h | m/s ^2 | m/s ^2 | Titreşim emisyon değeri (tırnaklı sac kesme makineleri) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, dak, m/s ^2 | Temel ve türetilen değerler uluslararası birimler sistemi SI’den alınmıştır. | |
Güvenliğiniz için.
UYARI
Bütün güvenlik talimat ve uyarılarını okuyun. Güvenlik talimat ve
uyarılarına uyulmadığı takdirde elektrik çarpması, yangın ve/veya ağır yaralanmalara neden olunabilir. Bütün güvenlik talimatı ve uyarılarını ilerde kullanmak üzere saklayın.
Bu kullanma kılavuzunu ve ekteki “Genel güvenlik talimatı” ’ni (ürün kodu
3 41 30 465 06 0) esaslı biçimde okuyup tam olarak anlamadan bu elektrikli el aletini kullanmayın. Anılan belgeleri ileride kullanmak üzere saklayın ve elektrikli el aletini başkalarına verdiğinizde veya devrettiğinizde bu belgeleri de verin.
İlgili ulusal çalışma hükümlerine de uyun.
Elektrikli el aletinin tanımı:
ABLS ( ^** ): Hava koşullarına karşı korunmalı ortamlarda, su beslemesi olmadan, Fein tarafından izin verilen uçlar ve aksesuarla kullanılmak üzere tasarlanmış elle yönlendirilen sac makası.
ABSS ( ^** ): Hava koşullarına karşı korunmalı ortamlarda, su beslemesi olmadan, Fein tarafından izin verilen uçlar ve aksesuarla saçların ve dar kavislerin kesilmesi için tasarlanmış elle yönlendirilen yarıklı sac makası.
Özel güvenlik talimatı.
Kişisel koruyucu donanım kullanın. Yaptığınız işe göre tam yüz siperliği, göz koruma donanımı veya koruyucu gözlük kullanın. Eğer uygunsa küçük taşlama ve malzeme parçacıklarına karşı koruma sağlayan toz maskesi, koruyucu kulaklık, koruyucu iş eldivenleri veya özel iş önlüğü kullanın. Gözler çeşitli uygulamalarda etrafa savrulan parçacıklardan korunmalıdır. Toz veya soluma maskesi çalışma sırasında ortaya çıkan tozları filtre eder. Üzun süre yüksek gürültü altında çalışırsanız işitme kaybına uğrayabilirsiniz.
iş parçasını emniyete alın. Bir germe donanımı ile emniyete alınmış iş parçası elle tutmaya oranla daha güvenli işlenir.
Elektrikli el aletinin üstüne etiket ve işaretlerin vidalanması veya perçinlenmesi yasaktır. Hasar gören izolasyon elektrik çarpmasına karşı koruma sağlamaz. Yapışıcı etiketler kullanın.
Elektrikli el aletinin üreticisi tarafından özel olarak geliştirilmemiş veya onaylanmamış aksesuar kullanmayın. Herhangi bir aksesuarın elektrikli el aletinize uyması güvenli işletme için tek başına yeterli değildir.
Elektrikli el aletinin havalandırma aralıklarını metal olmayan araçlarla düzenli aralıklarla temizleyin. Motor fanı tozu gövdenin içine çeker. Metal tozunun aşırı ölçüde birikmesi elektriksel tehlike yaratır.
Elektrikli el aletini kendinize, başkalarına veya hayvanlara doğrultmayın. Keskin veya ısınmış uçlar nedeniyle yaralanma tehlikesi vardır.
Akünün (akü bloğu) kullanımı ve bakımı.
Akü ile çalışırken yanma, yangın, patlama, cilt yaralanması veya benzeri yaralanmalardan kaçınmak için aşağıdaki uyarılara uyun:
Aküler açılmamalı, dağıtılmamalı veya kırılmamalıdır. Aküleri mekanik çarpma ve darbelere karşı koruyun.
Aküler hasar gördüğü veya usulüne aykırı biçimde kullanıldığı takdirde zararlı buhar veya sıvılar dışarı çıkarabilirler. Bu buharlar solunum yollarını tahriş edebilir. Dışarı çıkan akü sıvısı cilt tahrişlerine veya yanmalara neden olabilir.
Aküden dışarı sızan sıvı yakınınızdaki nesnelere ulaşacak olursa, bunları kontrol edin ve sıvının temas ettiği yüzeyi temizleyin ve gerektiğiniinde nesneyi değiştirin.
Aküyü sıcağa veya ateşe maruz bırakmayın. Aküyü doğrudan güneş ışını alan yerlerde saklamayın.
Aküyü ancak kullanacağını zaman orijinal ambalajından çıkarın.
Elektrikli el aletinin kendinde bir çalışma yapmadan önce aküyü aletten çıkarın. Elektrikli el aleti yanlışlıkla çalışacak olursa yaralanma tehlikesi ortaya çıkar.
Aküyü sadece elektrikli el aleti kapalı durumda iken çıkarın.
Aküyü çocuklardan uzak tutun.
Aküyü temiz tutun ve neme ve suya karşı koruyun. Akünün ve elektrikli el aletinin kirlenen bağlantı yerlerini kuru ve temiz bir bezle temizleyin.
Sadece elektrikli el aletiniz için tasarlanmış sağlam ve çalışır durumdaki FEIN akülerini kullanın. Yanış, hasarlı, onarım görmüş, modifike edilmiş, taklit veya değişik marka akülerle çalışmak ve bunları şarj etmek yangın ve/veya patlamalara neden olabilir.
Akü şarj cihazının kullanım kılavuzundaki güvenlik talimatı hükümlerine uyun.
El kol titreşimi
Bu talimatta belirtilen titreşim seviyesi EN 62841'e uygun bir ölçme yöntemi ile belirlenmiş olup, elektrikli el aletlerinin mukayesesinde kullanılabilir. Bu değer ayrıca kullanıcıya binen titreşim yükünün geçici olarak tahmin edilmesine de uygundur.
Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanımlarına aittir. Ancak elektrikli el aleti farklı uçlar veya yetersiz bakımla farklı işlerde kullanılacak olursa, titreşim seviyesinde farklılıklar ortaya çıkabilir. Bu da toplam çalışma süresinde kullanıcıya binen titreşim yükünü önemli ölçüde artırabilir.
Kullanıcıya binen titreşim yükünü tam olarak tahmin edebilmek için, aletin kapalı veya açık olduğu halde gerçekten kullanımda olmadığı süreler de dikkate alınmalıdır. Bu, toplam çalışma süresinde kullanıcıya binen titreşim yükünü önemli ölçüde azaltabilir.
Kullanıcıyı titreşim etkilerine karşı korumak üzere ek güvenlik önlemleri tespit edin; örneğin: Elektrikli el aletinin ve uçların bakımı, ellerin sıcak tutulması, iş süreçlerinin organize edilmesi.
Çalışırken dikkat edilmesi gereken hususlar.
Elektrikli el aletini her zaman çalışır durumda iş parçasına yöneltin.
Kesme işlemi esnasında elektrikli el aletini mümkün olduğu kadar iş parçası yüzeyine dik olarak tutun (ABLS (**)).
Elektrikli el aletini düzenli ve hafif itme kuvvetli ile kesme yönünde hareket ettirin. Aşırı itme kuvveti uçların kullanım ömrünü önemli ölçüde kısaltır.
Sacları kaynak yerlerinden kesmeyin. Maksimum malzeme kalınlığını aşan çok katmanlı saçları kesmeyin.
Bıçakların kullanım ömrünü uzatmak için planlanan kesme hattı boyunca bir kayıcı madde sürülmesi tavsiye edilir:
- Çelik sacları keserken: Kesme pastası veya kesme yağı,
- Alüminyumu keserker: Gazyağı.
Elektrikli el aletini ancak kesme hattından dışarı çektikten sonra kapatın.
Bıçakların yıpranmasının göstergesi, düşük iş temposunda belirgin ölçüde artan gerekli besleme/itme kuvvetidir.
ABSS ( ^** ): İçten kesme yaparken bir kılavuz delik açılması gereklidir, bakınız: “Teknik veriler”. Bıçaklar ve kesme çeneleri tekrar bilenemez.
ABLS ( ^** ): Bıçaklar tekrar bilenemez ve daima çift olarak değiştirilmelidir.
Akünün bakımı.
Saklama, aküyü sadece 5 °C – 45 °C (41 °F – 113 °F) işletme sıcaklığında FEIN şarj cihazlarında çalıştırın ve şarj edin. Akü sıcaklığı şarj işlemi başlangıcında akü işletme sıcaklığı aralığında olmalıdır.
| LED gösterge Anlamı İşlem | ||
| 1 – 4 yeşil LED | Yüzde olarak şarj durumu | İşletme |
| Sürekli kırmızı ışık | Akü hemen hemen boş | Aküyü şarj edin |
| Yanıp sönen kırmızı ışık | Akü işletmeye hazır değil | Aküyü akü işletme sıcaklığı aralağına getirin, sonra şarj edin |
Akünün yüzde olarak gerçek şarj durumu sadece elektrikli el aletinin motoru dorurken gösterilir.
Akü derin deşarj durumunda ise elektronik sistem motoru otomatik olarak durdurur.
Bakım ve müşteri servisi.
Aşırı kullanım koşullarında metaller işlenirken elektrikli el aletinin içinde iletken toz birikebilir. Havalandırma aralıklarından
kuru ve yağsız basınçlı hava ile elektrikli el aletinin iç kısmını sık sık temizleyin.
Asbeste temas eden ürünler onarım işlemine gönderilemez. Asbestle kirlenen ürünleri ülkenizdeki asbest içerikli atıklara ilişkin yasal mevzuata uygun olarak atın.
Bu elektrikli el aletinin güncel yedek parça listesini Internete www.fein.com. sayfasında bulabilirsiniz.
Aşağıdaki parçaları gerektiğinde kendiniz de değiştirebilirsiniz: Uçlar, kesme çeneleri (ABSS (**))
Teminat ve garanti.
Ürüne ilişkin teminat piyasaya sunulduğu ülkenin yasal düzenlemeleri çerçevesinde geçerlidir. Ayrıca FEIN, FEIN üretici garanti beyanına uygun bir garanti sağlar. Elektrikli el aletinizin teslimat kapsamında bu kullanma kılavuzunda tanımlanan veya şekli gösterilen aksesuarın sadece bir parçası da bulunabilir.
Uyumluluk beyanı.
CE beyanı Sadece Avrupa Birliği ve EFTA üyeleri (European Free Trade Association) ve sadece AB ve EFTA pazarları için tasarlanan ürünler için geçerlidir. Ürün AB pazarına sunulduğunda UKCA işareti geçerliliğini yitirir.
UKCA beyanı Sadece Britanya pazarı (İngiltere, Galler ve İskoçya) ve Britanya pazarı için tasarlanmış ürünler için geçerlidir. Ürün Britanya pazarına sunulduğunda CE işareti geçerliliğini yitirir.
FEIN firması tek sorumlu olarak bu ürünün bu kullanım kılavuzunun son sayfasında belirtilen ilgili koşullara uygun olduğunu beyan eder.
Teknik belgelerin bulunduğu merkez:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Çevre koruma, tasfiye.
Ambalaj malzemesi, kullanım ömrünü tamamlamış elektrikli el aletleri ve aksesuar çevre dostu geri kazanım merkezine gönderilmelidir.
Aküleri sadece deşarj olmuş durumda ve çevre koruma hükümlerine uygun olarak tasfiye yapacak bir merkeze gönderin.
Tam olarak deşarj olmamış akülerde kısa devre tehlikesini önlemek üzere bağlantı fişini yapışkan bantla izole edin.
