ABSS 18 1.6 E Select - žirklės Fein - Nemokama naudojimo instrukcija

Produkto tipas	Belaidė dvipusė žirklinė kirpimo mašina (graužtuvas)
Prekės ženklas	Fein
Modelis	ABSS 18 1.6 E Select
Vardinė įtampa	18 V
Akumuliatoriaus tipas	Li-Ion
Maksimalus pjovimo storis (plienas 400 N/mm²)	1,6 mm
Maksimalus pjovimo storis (aliuminis 250 N/mm²)	2,0 mm (apytiksliai)
Minimalus vidinis spindulys lenktiniams pjūviams	45 mm (apytiksliai)
Pjovimo tipai	Tiesūs ir lenkti pjūviai
Peilio tipas	Peilis tiesiems pjūviams ir peilis lenktiems pjūviams (keičiami)
Tuščiosios eigos dažnis (n₀)	2000 aps./min. (apytiksliai)
Svoris (su akumuliatoriumi)	2,2 kg (apytiksliai)
Garso slėgio lygis (LpA)	85 dB(A) (apytiksliai)
Garso intensyvumo lygis (LwA)	96 dB(A) (apytiksliai)
Vibracijos emisijos vertė (ah)	6 m/s² (apytiksliai)
Darbinė temperatūros riba (akumuliatorius)	5 °C – 45 °C
Įkrovos indikacija	4 žalios LED įkrovos būsenai, raudona LED silpnam akumuliatoriui arba už ribų
Elektroninė apsauga	Automatinis išjungimas esant giliai iškrovai
Rekomenduojamas tepimas	Pjovimo pasta arba aliejus plienui, žibalo aliejus aliuminiui
Priežiūra	Išpūskite ventiliacijos angas sausu suslėgtu oru; keiskite peilius poromis
Peilių galandimas	Negalima galąsti
Atsarginės dalys	Sąrašas prieinamas www.fein.com
Garantija	Pagal teisinius reglamentus šalyje, kurioje pateikta rinkai
Sertifikatai	CE, UKCA, JAV/Kanados sertifikatas

Dažnai užduodami klausimai - ABSS 18 1.6 E Select Fein

Kaip pakeisti peilius ant ABSS 18 1.6 E Select pjovimo mašinos?

Peiliai negalima galąsti ir juos reikia keisti poromis. Atjunkite akumuliatorių, tada atsukite susidėvėjusio peilio tvirtinimo varžtus. Uždėkite naują peilį, laikydamiesi pjovimo krypties (tiesi ar lenkta). Priveržkite varžtus saikingai. Norėdami sužinoti rekomenduojamą priveržimo momentą, žr. instrukciją.

Kokį tepalą naudoti pjaunant plieną ir aliuminį?

Plienui naudokite pjovimo pastą arba pjovimo aliejų. Aliuminiui rekomenduojamas žibalo aliejus. Prieš pradėdami tepkite tepalą išilgai pjovimo linijos.

Koks yra maksimalus lakšto storis, kurį gali pjauti žirklės?

Maksimalus storis priklauso nuo medžiagos. Plienui, kurio stipris 400 N/mm², pjovimo galia yra 1,6 mm. Aliuminiui iki 250 N/mm² ji yra apie 2,0 mm. Niekada neviršykite nurodyto maksimalaus storio.

Kaip įkrauti Fein ABSS 18 akumuliatorių?

Naudokite tik Fein įkroviklį, tinkamą Li-Ion 18 V akumuliatoriams. Įkrovimo temperatūra turi būti nuo 5 °C iki 45 °C. Prijunkite įkroviklį, įdėkite akumuliatorių ir palaukite, kol LED indikatoriai parodys, kad įkrovimas baigtas. Niekada nekraukite pažeisto akumuliatoriaus.

Ką reiškia mirksinti raudona lemputė ant akumuliatoriaus?

Mirksinti raudona lemputė rodo, kad akumuliatorius yra ne darbinės temperatūros ribose (5 °C – 45 °C) arba yra sugedęs. Leiskite jam atvėsti ar sušilti, tada bandykite dar kartą. Jei problema išlieka, susisiekite su Fein klientų aptarnavimo tarnyba.

Ar galiu pjauti sudėtus lakštus ar suvirinimo siūles?

Ne, draudžiama pjauti sudėtus lakštus, kurių bendras storis viršija maksimalią galią arba pjauti suvirinimo siūlių vietose. Tai sugadintų peilius ir sumažintų įrankio tarnavimo laiką.

Kaip atlikti pjūvį lakšto viduryje (vidinis pjūvis)?

Vidiniam pjūviui pradėkite išgręždami pakankamo skersmens skylę, kad būtų galima įvesti žirkles. Dėl minimalaus vidinio spindulio žr. instrukcijos technines charakteristikas. Tada valdykite įrankį statmenai paviršiui.

Kokias apsaugos priemones turėčiau dėvėti?

Visada dėvėkite apsauginius akinius arba veido skydelį, klausos apsaugą, pirštines ir pjūviams atsparią prijuostę. Rekomenduojama naudoti dulkių kaukę medžiagoms, kurios gamina smulkias daleles.

Kaip prižiūrėti žirklinę kirpimo mašiną, kad prailgintumėte jos tarnavimo laiką?

Reguliariai valykite ventiliacijos angas sausu suslėgtu oru be aliejaus. Keiskite peilius poromis, kai tik jie rodo nusidėvėjimo požymius. Kiekvieną kartą naudodami tepkite tepalą ir laikykite įrankį sausoje vietoje.

Kur rasti atsargines dalis ir garantiją?

Atsarginių dalių sąrašas prieinamas www.fein.com. Teisinė garantija taikoma pagal šalį, kurioje gaminys pateiktas rinkai. Dėl bet kokio remonto pagal garantiją kreipkitės į įgaliotą Fein prekybos atstovą.

NAUDOJIMO INSTRUKCIJA ABSS 18 1.6 E Select Fein

Originalios instrukcijos vertimas.

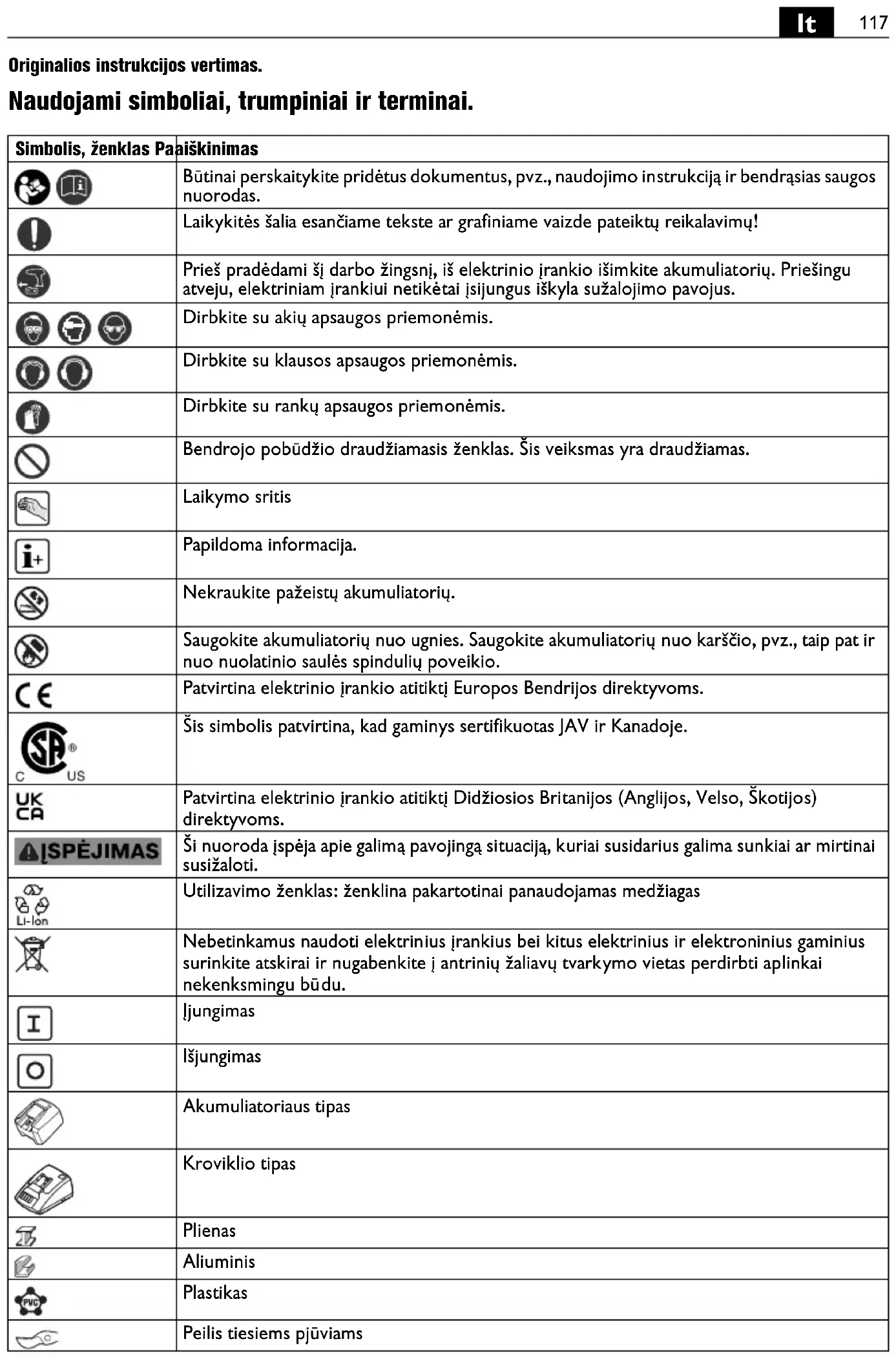

Naudojami simboliai, trumpiniai ir terminai.

Simbolis, ženklas Papiškinimas
	[B46Y]
	[T3WA]
	[B573]
[6KSX]
[DB73]
[ZB3G]
[AHWY]
[DH20]
[AICW]
Simbolis, ženklas Paaiškinimas
	Peilis mažo spindulio kreivėms
	Mažas judesių skaičius
	Didelis judesių skaičius
(**)	gali būti skaičiai arba raidės
(Ax – Zx)	Ženklinimas vidinėms reikmėms

Ženklas Tarptautinis vienetas		Nacionalinis vienetas	Paaiškinimas
	V	N	u s t
fHz Hz Dažnis
n_0	/min, min ^-1 , rpm, r/min	/min Tuščiosios eigos	judesių skaičius
n_S	m/min	m/min	Pjovimo greitis
M...	mm	mm Dydis, metrinis sriegis
∅	mm	mm Apskritos dalies	skersmuo
Fe 400	mm	mm Maks. plieninio	ruošinio storis iki 400 N/mm ^2
Fe 600	mm	mm Maks. plieninio	ruošinio storis iki 600 N/mm ^2
Fe 800	mm	mm Maks. plieninio	ruošinio storis iki 800 N/mm ^2
Al 250	mm	mm Maks. aliumininio	ruošinio storis iki 250 N/mm ^2
	mm	mm	Kiaurymės, skirtos vidiniam kontūrui kirpti, skersmuo
	mm	mm	Mažiausias vidinis posūkio spindulys
	kg	kg	Masė pagal „EPTA-Procedure 01“
	kg	kg	Elektrinio įrankio masė be akumuliatoriaus ir darbo įrankio
	kg	kg	Elektrinio įrankio masė be akumuliatoriaus ir darbo įrankio
	kg	kg Akumuliatoriaus masė
L_pA	dB	dB	Garso slėgio lygis
L_wA	dB	dB	Garso galios lygis
L_pCpeak	dB	dB	Aukščiausias garso slėgio lygis
K...			Paklaida
a	m/s ^2	m/s ^2	Vibracijos emisijos vertė pagal EN 62841 (trijų krypčių atstojamasis vektorius)
a_h	m/s ^2	m/s ^2	Vibracijos emisijos vertė (skardos kirpimas)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Tarptautinės matavimo vienetų sistemosSI baziniai ir išvestiniai vienetai.

Jūsų saugumui.

⚠️ ISPĖJIMAS

Perskaitykite visas saugos nuorodas ir reikalavimus.

Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima susižaloti ar sužaloti kitus asmenis.

Išsaugokite šią instrukciją, kad ir ateityje galėtumėte ja pasinaudoti.

Nepradėkite naudoti šio elektrinio įrankio, kol atidžiai neperskaitėte ir gerai nesupratote šios naudojimo instrukcijos bei pridėtų „Bendruju saugos nuorodu“ (leidinio numeris 3 41 30 465 06 0). Išsaugokite išvardytus dokumentus, kad ir ateityje galėtumėte jais pasinaudoti, ir atiduokite juos kartu su elektriniu įrankiu, jei perduodate ar parduodate jį kitam savininkui.

Taip pat laikykitės specialiųjų nacionalinių darbo saugos reikalavimų.

Elektrinio įrankio paskirtis:

ABLS ( ^** ): rankomis valdomos skardos žirklės, skirtos skardai su Fein aprobuotais darbo įrankiais ir papildoma įranga be vandens tiekimo pjauti nuo atmosferos poveikio apsaugotoje aplinkoje.

ABSS (**) : rankomis valdomos juostinės žirklės, skirtos skardai mažo spindulio kreivėmis su Fein aprobuotais darbo įrankiais ir papildoma įranga be vandens tiekimo pjauti nuo atmosferos poveikio apsaugotoje aplinkoje.

Specialiosios saugos nuorodos.

Dirbkite su asmeninėmis apsaugos priemonėmis. Atitinkamai pagal atliekamą darbą užsidėkite viso veido apsaugos priemones, akių apsaugos priemones ar apsauginius akinius. Jei nurodyta, užsidėkite apsauginį respiratorių nuo dulkių, klausos apsaugos priemones, apsaugines pirštines ir specialią prijuostę, kuri apsaugos jus nuo smulkių šlifavimo ir ruošinio dalelių. Akys turi būti apsaugotos nuo skriejančių svetimkūnių, atsirandančių atliekant įvairius darbus. Respiratorius arba apsauginė kaukė turi išfiltruoti darbo metu kylančias dulkes. Dėl ilgalaikio ir stipraus triukšmo poveikio galite prarasti klausą.

Įtvirtinkite ruošinį. Saugiau dirbti, kai ruošinys įtvirtintas veržimo įrangoje nei laikomas rankoje.

Draudžiama prie elektrinio įrankio prisukti ar prikniedyti lenteles ar ženklus. Pažeista izoliacija neapsaugo nuo elektros smūgio. Naudokite klijuojamuosius ženklus.

Nenaudokite jokios papildomos įrangos, kurios specialiai nesukūrė arba neaprobavo elektrinio įrankio gamintojas. Tai, kad papildomą įrangą galima pritvirtinti prie įrankio, nereiškia, kad bus saugu naudoti.

Nemetaliniais įrankiais reguliariai valykite elektrinio įrankio ventiliacines angas. Variklio ventiliatorius į korpusą traukia dulkes. Jei metalo dulkių prisirenka per daug, iškyla elektros smūgio pavojus.

Nenukreipkite elektrinio įrankio į save, kitus asmenis, gyvūnus. Aštrūs ir įkaitę darbo įrankiai kelia sužalojimo pavojų.

Akumuliatoriaus (akumuliatorių bloko) naudojimas.

Kad dirbdami su akumuliatoriais išvengtumėte nudegimo, gaisro, sprogimo, odos sužalojimo ir kitokių pavojų, laikykitės šių nuorodu:

Akumuliatorius išardyti, atidaryti ar pjaustyti draudžiama. Saugokite akumuliatorius nuo mechaninių smūgių. Pažeidus akumuliatorių ar netinkamai jį naudojant, gali susidaryti kenksmingi garai ir ištekėti skystis. Garai gali sudirginti kvėpavimo takus. Ištekėjęs akumuliatoriaus skystis gali sudirginti arba nudeginti odą.

Jei iš pažeisto akumuliatoriaus ištekėjęs skystis apliejo šalia esančius daiktus, užterštas dalis patikrinkite, nuvalykite arba, jei reikia, pakeiskite.

Saugokite akumuliatorių nuo karščio ir ugnies. Nelaikykite akumuliatoriaus tiesioginiuose saulės spinduliuose.

Akumuliatorių iš originalios pakuotės išimkite tik tada, kai jį reikia naudoti.

Prieš pradėdami elektrinio įrankio priežiūros ar remonto darbus, išimkite iš jo akumuliatorių. Netikėtai įsijungus elektriniam įrankiui, iškyla sužalojimo pavojus.

Akumuliatorių išimkite tik tada, kai elektrinis įrankis išjungtas.

Akumuliatorius saugokite nuo vaikų.

Akumuliatorių laikykite švarų ir apsaugotą nuo drėgmės bei vandens. Užterštas akumuliatoriaus ir elektrinio įrankio jungtis nuvalykite sausu, švariu skudurėliu.

Naudokite tik nepažeistus originalius FEIN akumuliatorius, skirtus jūsų elektriniam įrankiui.

Dirbant su netinkamais, pažeistais, remontuotais, perdarytais, falsifikuotais ar kitų gamintojų akumuliatoriais arba tokius akumuliatorius kraunant, iškyla gaisro ir (arba) sprogimo pavojus.

Laikykitės akumuliatoriaus kroviklio naudojimo instrukcijoje pateiktų saugos nuorodu.

Plaštakas ir rankas veikianti vibracija

Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 62841 normoje standartizuotą matavimo metoda, ir lyginant elektrinius įrankius jį galima naudoti. Jis skirtas vibracijos poveikiui laikinai įvertinti.

Nurodytas vibracijos lygis atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai įvertinti vibracijos poveikį, reikia atsižvelgti ir į laiką, per kurį prietaisas buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įvertinus, vibracijos poveikis per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Valdymo nuorodos.

Elektrinį įrankį pirmiausia įjunkite ir tada artinkite prie ruošinio.

Kirpdami elektrinį įrankį laikykite kaip galima vertikaliau ruošinio paviršiaus atžvilgiu (ABLS (**)).

Elektrini įrankį tolygia ir nedidele pastūma stumkite pjovimo kryptimi. Per didelė pastūma labai sutrumpina darbo įrankių naudojimo laiką.

Nekirpkite skardos suvirinimo vietose. Nekirpkite daugiasluoksnių skardu, viršijančių maksimalų ruošinio storį.

Siekiant pailginti peilių naudojimo trukmę, numatytą pjūvio liniją rekomenduojama patepti tepimo priemone:

• pjaunant plieninę skarda: pjovimo pasta arba pjovimo alyva,
• pjaunant aliuminj: žibalu.

Elektrinį įrankį išjunkite tik ištraukę jį iš kirpimo takelio. Susidėvėjusių peilių požymis yra žymiai padidėjęs pastūmos jėgos poreikis, esant mažesniam darbo našumui.

ABSS ( ^** ): norint iškirpti vidinį kontūrą, pirmiausia reikia išgręžti kiaurymę, žr. „Techninius duomenis“. Peilių ir pjaunamųjų spaustuvų galąsti negalima.

ABLS ( ^** ): peilių galąsti negalima, abu peilius reikia keisti kartu.

Kaip elgtis su akumuliatoriumi.

Akumuliatorių laikykite, naudokite ir kraukite tik su FEIN krovikliais eksploatavimo temperatūros ribose 5 °C – 45 °C (41 °F – 113 °F). Akumuliatoriaus temperatūra įkrovimo operacijos pradžioje turi būti eksploatavimo temperatūros ribose.

Šviesadiodis indikatorius	Reikšmė Operacija
1 – 4 žali šviesadiodžiai indikatoriai	Procentinė jkrova	Eksploatavimas
Raudona nuolatinė šviesa	Akumuliatorius beveik išsikrovęs	Akumuliatorių jkraukite
Raudona mirksinti šviesa	Akumuliatorius nėra paruoštas naudoti	Palaukite, kol akumuliatoriaus temperatūra pasieks eksploatavimo temperatūros ribas, ir akumuliatorių jkraukite

Tikroji akumuliatoriaus ikrovos būklė procentais rodoma tik esant sustabdytam elektrinio įrankio varikliui.

Nustačius, kad netrukus akumuliatorius visiškai išsikraus, elektroninis įtaisas automatiškai išjungia variklj.

Techninė priežiūra ir remonto dirbtuvės.

Esant ekstremalioms eksploatavimo salygoms, apdorojant metalus elektrinio irankio viduje gali susikaupti laidžių dulkių.

Elektrinio įrankio vidų per ventiliacines angas dažnai prapūskite sausu suslėgtu oru, kuriame nėra alyvos.

Gaminius kurie lietėsi su asbestu, draudžiama perduoti remontui. Asbestu užterštus gaminius šalinkite pagal jūsų šalyje asbesto turinčių atliekų tvarkymą reglamentuojančius tesės aktus.

Šio elektrinio įrankio atsarginių dalių naujausią sąrašą rasite internete www.fein.com.

Šias dalis, jei reikia, galite pakeisti patys: darbo įrankius, pjaunamuosius spaustuvus (ABSS (**))

Įstatyminė garantija ir savanoriška gamintojo garantija.

Gaminiui įstatyminė garantija suteikiama pagal šalyje, kurioje buvo pateiktas rinkai, galiojančius įstatyminius aktus. Be to, FEIN suteikia garantiją pagal FEIN gamintojo garantinį raštą. Jūsų elektrinio įrankio tiekiamame komplekte gali būti tik dalis šioje naudojimo instrukcijoje aprašytos ar pavaizduotos papildomos įrangos.

Atitikties deklaracija.

CE deklaracija galioja tik Europos Sajungos ir ELPA (Europos laisvosios prekybos asociacijos) šalyse ir tik ES arba ELPA rinkai skirtiems gaminiams. Pateikus gamini j ES rinka, UKCA ženklas netenka galios.

UKCA deklaracija galioja tik Jungtinės Karalystės (Anglijos, Velso ir Škotijos) rinkai ir tik Jungtinės Karalystės rinkai skirtiems produktams. Pateikus gaminį i JK rinką, CE ženklas netenka galios.

Firma FEIN savo atsakomybės ribose patvirtina, kad šis produktas atitinka šios instrukcijos paskutiniame puslapyje nurodytus specialiuosius reikalavimus.

Techninė byla laikoma:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Aplinkosauga, šalinimas.

Pakuotės, nebetinkami naudoti elektriniai įrankiai ir papildoma įranga turi būti perdirbami aplinkai nekenksmingu būdu.

Utilizuoti atiduokite tik išsikrovusius akumuliatorius. Jei akumuliatoriai nėra visiškai išsikrove, kad apsaugotumėte nuo trumpojo jungimo, kištukines jungtis izoliuokite lipniaja juosta.
