Produkttyp	Akku-Doppelschnittschere (Nibbler)
Marke	Fein
Modell	ABSS 18 1.6 E Select
Nennspannung	18 V
Akku-Typ	Li-Ion
Maximale Schnittleistung (Stahl 400 N/mm²)	1,6 mm
Maximale Schnittleistung (Aluminium 250 N/mm²)	2,0 mm (Schätzung)
Minimaler Innenradius für Kurvenschnitte	45 mm (Schätzung)
Schnittarten	Gerade und Kurvenschnitte
Messertyp	Messer für gerade Schnitte und Messer für Kurvenschnitte (austauschbar)
Leerlaufhubzahl (n₀)	2000 min⁻¹ (Schätzung)
Gewicht (mit Akku)	2,2 kg (Schätzung)
Schalldruckpegel (LpA)	85 dB(A) (Schätzung)
Schallleistungspegel (LwA)	96 dB(A) (Schätzung)
Vibrationsemissionswert (ah)	6 m/s² (Schätzung)
Betriebstemperaturbereich (Akku)	5 °C – 45 °C
Ladeanzeige	4 grüne LEDs für Ladezustand, rote LED für schwachen Akku oder außerhalb des Temperaturbereichs
Elektronischer Schutz	Automatische Abschaltung bei Tiefentladung
Empfohlene Schmierung	Schneidpaste oder Öl für Stahl, Petroleum für Aluminium
Wartung	Lüftungsschlitze mit trockener Druckluft ausblasen; Messer paarweise ersetzen
Nachschärfen der Messer	Nicht nachschärfbar
Ersatzteile	Liste verfügbar unter www.fein.com
Garantie	Gemäß den gesetzlichen Bestimmungen des Vermarktungslandes
Zertifizierungen	CE, UKCA, US/Kanada-Zertifizierung

Häufig gestellte Fragen - ABSS 18 1.6 E Select Fein

Wie wechselt man die Messer an der Schere ABSS 18 1.6 E Select?

Die Messer sind nicht nachschärfbar und müssen paarweise ersetzt werden. Entfernen Sie den Akku, dann lösen Sie die Befestigungsschrauben des abgenutzten Messers. Setzen Sie das neue Messer unter Beachtung der Schnittrichtung (gerade oder Kurve) ein. Ziehen Sie die Schrauben mäßig fest. Beachten Sie das empfohlene Anzugsmoment in der Bedienungsanleitung.

Welches Schmiermittel sollte man zum Schneiden von Stahl und Aluminium verwenden?

Für Stahl verwenden Sie eine Schneidpaste oder ein Schneidöl. Für Aluminium wird Petroleum empfohlen. Tragen Sie das Schmiermittel vor dem Schneiden entlang der Schnittlinie auf.

Welche maximale Blechdicke kann die Schere schneiden?

Die maximale Dicke hängt vom Material ab. Für Stahl mit einer Festigkeit von 400 N/mm² beträgt die Kapazität 1,6 mm. Für Aluminium bis 250 N/mm² beträgt sie etwa 2,0 mm. Überschreiten Sie niemals die angegebene maximale Dicke.

Wie lade ich den Akku Fein ABSS 18?

Verwenden Sie ausschließlich ein Fein-Ladegerät für 18-V-Li-Ion-Akkus. Die Ladetemperatur sollte zwischen 5 °C und 45 °C liegen. Schließen Sie das Ladegerät an, setzen Sie den Akku ein und warten Sie, bis die LEDs das Ende des Ladevorgangs anzeigen. Laden Sie niemals einen beschädigten Akku.

Was bedeutet die blinkende rote LED am Akku?

Eine blinkende rote LED zeigt an, dass der Akku außerhalb des Betriebstemperaturbereichs (5 °C – 45 °C) liegt oder defekt ist. Lassen Sie ihn abkühlen oder erwärmen und versuchen Sie es erneut. Wenn das Problem bestehen bleibt, wenden Sie sich an den Fein-Kundendienst.

Kann ich übereinanderliegende Bleche oder Schweißnähte schneiden?

Nein, es ist verboten, übereinanderliegende Bleche mit einer Gesamtdicke, die die maximale Kapazität überschreitet, oder an Schweißnähten zu schneiden. Dies würde die Messer beschädigen und die Lebensdauer des Werkzeugs verkürzen.

Wie führe ich einen Innenschnitt (Ausschnitt) aus?

Bohren Sie für einen Innenschnitt zunächst ein Loch mit ausreichendem Durchmesser, um die Schere einzuführen. Beachten Sie die technischen Daten in der Bedienungsanleitung für den Mindestinnenradius. Führen Sie das Werkzeug dann senkrecht zur Oberfläche.

Welche Schutzausrüstung muss ich tragen?

Tragen Sie stets eine Schutzbrille oder einen Gesichtsschutz, einen Gehörschutz, Handschuhe und eine schnittfeste Schürze. Eine Staubmaske wird bei Materialien empfohlen, die feine Partikel erzeugen.

Wie pflege ich die Schere, um ihre Lebensdauer zu verlängern?

Reinigen Sie regelmäßig die Lüftungsschlitze mit trockener, ölfreier Druckluft. Ersetzen Sie die Messer paarweise, sobald sie Verschleißerscheinungen zeigen. Tragen Sie bei jeder Verwendung Schmiermittel auf und lagern Sie das Werkzeug an einem trockenen Ort.

Wo finde ich Ersatzteile und Garantieinformationen?

Die Liste der Ersatzteile ist auf www.fein.com verfügbar. Es gilt die gesetzliche Garantie gemäß dem Vermarktungsland. Wenden Sie sich für Reparaturen unter Garantie an einen autorisierten Fein-Händler.

BEDIENUNGSANLEITUNG ABSS 18 1.6 E Select Fein

Originalbetriebsanleitung.

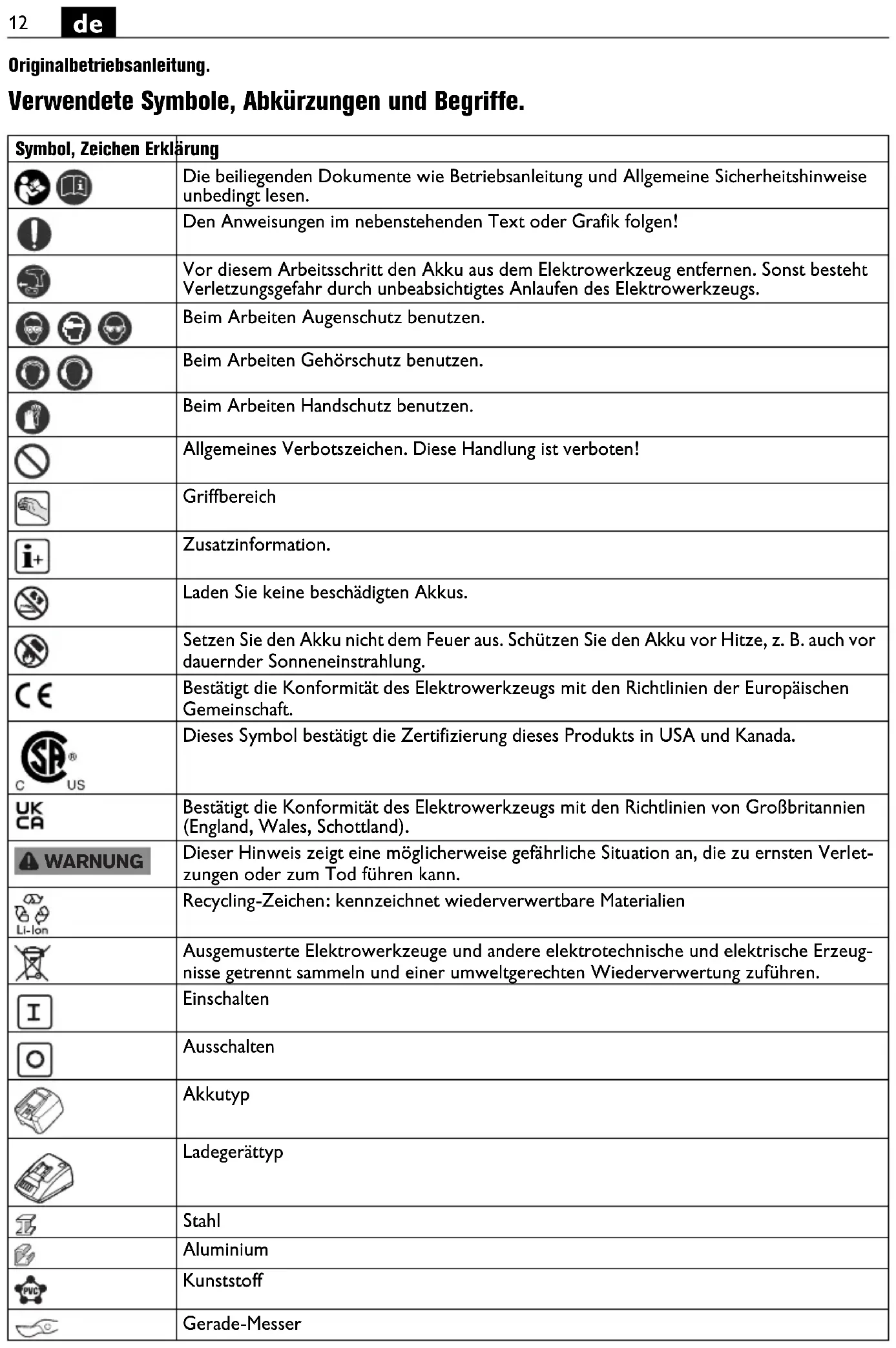

Verwendete Symbole, Abkürzungen und Begriffe.

Symbol, Zeichen Erklärung
	Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise unbedingt lesen.
	Den Anweisungen im nebenstehenden Text oder Grafik folgen!
	Vor diesem Arbeitsschritt den Akku aus dem Elektrowerkzeug entfernen. Sonst besteht Verletzungsgefahr durch unbeabsichtigtes Anlaufen des Elektrowerkzeugs.
[BYKD]	Beim Arbeiten Augenschutz benutzen.
	Beim Arbeiten Gehörschutz benutzen.
	Beim Arbeiten Handschutz benutzen.
	Allgemeines Verbotszeichen. Diese Handlung ist verboten!
	Griffbereich
[BW2H]	Zusatzinformation.
	Laden Sie keine beschädigten Akkus.
	Setzen Sie den Akku nicht dem Feuer aus. Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung.
	Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft.
	Dieses Symbol bestätigt die Zertifizierung dieses Produkts in USA und Kanada.
	Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien von Großbritannien (England, Wales, Schottland).
WARNUNG	Dieser Hinweis zeigt eine möglicherweise gefährliche Situation an, die zu ernsten Verletzungen oder zum Tod führen kann.
	Recycling-Zeichen: kennzeichnet wiederverwertbare Materialien
	Ausgemusterte Elektrowerkzeuge und andere elektrotechnische und elektrische Erzeugnisse getrennt sammeln und einer umweltgerechten Wiederverwertung zuführen.
	Einschalten
	Ausschalten
[CYGS]	Akkutyp
[WWW]	Ladegerättyp
	Stahl
	Aluminium
	Kunststoff
	Gerade-Messer
	Kurven-Messer
	Kleine Hubzahl
	Große Hubzahl
(**) kann Ziffern oder Buchstaben enthalten
(Ax - Zx) Kennzeichnung für interne Zwecke

Zu Ihrer Sicherheit.

WARNING

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei

der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Verwenden Sie dieses Elektrowerkzeug nicht, bevor Sie diese Betriebsanleitung sowie die beiliegenden „Allgemeinen Sicherheitshinweise“

(Schriftennummer 3 41 30 465 06 0) gründlich gelesen und vollständig verstanden haben. Bewahren Sie die genannten Unterlagen zum späteren Gebrauch auf und überreichen Sie diese bei einer Weitergabe oder Veräußerung des Elektrowerkzeugs.

Beachten Sie ebenso die einschlägigen nationalen Arbeitsschutzbestimmungen.

Bestimmung des Elektrowerkzeugs:

ABLS (**): handgeführte Blechschere zum Schneiden von Blechen mit den von Fein zugelassenen Einsatzwerkzeugen und Zubehör ohne Wasserzufuhr in wettergeschützter Umgebung.

ABSS ( ^** ): handgeführte Schlitzschere zum Schneiden von Blechen und engen Kurven mit den von Fein zugelassenen Einsatzwerkzeugen und Zubehör ohne Wasserzufuhr in wettergeschützter Umgebung.

Spezielle Sicherheitshinweise.

Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.

Sichern Sie das Werkstück. Ein mit einer Spannvorrichtung gehaltenes Werkstück ist sicherer gehalten als in Ihrer Hand.

Es ist verboten Schilder und Zeichen auf das Elektrowerkzeug zu schrauben oder zu nieten. Eine beschädigte Isolierung bietet keinen Schutz gegen elektrischen Schlag. Verwenden Sie Klebeschilder.

Verwenden Sie kein Zubehör, das nicht speziell vom Elektrowerkzeughersteller entwickelt oder freigegeben wurde. Sicherer Betrieb ist nicht alleine dadurch gegeben, dass ein Zubehör auf Ihr Elektrowerkzeug passt.

Reinigen Sie regelmäßig die Lüftungsöffnungen des Elektrowerkzeugs mit nichtmetallischen Werkzeugen.

Das Motorgebläse zieht Staub in das Gehäuse. Dies kann bei übermäßiger Ansammlung von Metallstaub elektrische Gefährdungen verursachen.

Richten Sie das Elektrowerkzeug nicht gegen sich selbst, andere Personen oder Tiere. Es besteht Verletzungsgefahr durch scharfe oder heiße Einsatzwerkzeuge.

Verwendung und Behandlung des Akkus (Akkublocks).

Um Gefährdungen wie Verbrennungen, Brand, Explosion, Hautverletzungen und andere Verletzungen beim Umgang mit den Akkus zu vermeiden, beachten Sie folgende Hinweise:

Akkus dürfen nicht zerlegt, geöffnet oder zerkleinert werden. Setzen Sie die Akkus keinen mechanischen Stößen aus. Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können schädliche Dämpfe und Flüssigkeiten austreten. Die Dämpfe können die Ater wege reizen. Austretende Akkuflüssigkeit kann zu Hautreizungen- oder Verbrennungen führen.

Falls aus dem beschädigten Akku ausgetretene Flüssigkeit angrenzende Gegenstände benetzt hat, überprüfen Sie die betroffenen Teile, reinigen Sie diese oder tauschen Sie sie gegebenenfalls aus.

Setzen Sie den Akku nicht der Hitze oder dem Feuer aus. Lagern Sie den Akku nicht im direkten Sonnenlicht.

Entnehmen Sie den Akku erst dann aus seiner Original-verpackung, wenn er verwendet werden soll.

Nehmen Sie den Akku vor Arbeiten am Elektrowerkzeug aus dem Elektrowerkzeug. Läuft das Elektrowerkzeug unbeabsichtigt an, besteht Verletzungsgefahr.

Nehmen Sie den Akku nur bei ausgeschaltetem Elektrowerkzeug ab.

Halten Sie Akkus von Kindern fern.

Halten Sie den Akku sauber und geschützt vor Feuchtigkeit und Wasser. Reinigen Sie die verschmutzten Anschlüsse des Akkus und des Elektrowerkzeugs mit einem trockenen, sauberen Tuch.

Verwenden Sie nur intakte original FEIN-Akkus, die für Ihr Elektrowerkzeug bestimmt sind. Beim Arbeiten mit und Laden von falschen, beschädigten, reparierten oder aufgearbeiteten Akkus, Nachahmungen und Fremdfabrikaten besteht Brandgefahr und/oder Explosionsgefahr.

Befolgen Sie die Sicherheitshinweise in der Betriebsanleitung des Akku-Ladegeräts.

Hand-Arm-Vibrationen

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 62841 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Elektrowerkzeug abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Bedienungshinweise.

Führen Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück.

Halten Sie das Elektrowerkzeug beim Schneiden möglichst senkrecht zur Werkstückoberfläche (ABLS ( ^** )). Führen Sie das Elektrowerkzeug gleichmäßig und mit leichtem Schub in Schnittrichtung. Zu starker Vorschub verringert die Standzeit der Einsatzwerkzeuge erheblich.

Schneiden Sie Bleche nicht an Schweißstellen. Schneiden Sie keine mehrlagigen Bleche, welche die maximale Werkstoffdicke überschreiten.

Zur Erhöhung der Standzeit der Messer wird empfohlen entlang der geplanten Schnittlinie ein Gleitmittel aufzutragen:

• für Schnitte in Stahlblech: Schneidpaste oder Schneidöl,
• für Schnitte in Aluminium: Petroleum.

Schalten Sie das Elektrowerkzeug erst aus, nachdem Sie es aus der Schnittspur gezogen haben.

Das Anzeichen für abgenutzte Messer ist eine deutlich gestiegene notwendige Vorschubkraft bei geringerem Arbeitsfortschritt.

ABSS ( ^** ): Zum Schneiden eines Innenausschnitts ist eine Vorbohrung notwendig, siehe „Technische Daten“.

Schneidmesser und Schneidbacken sind nicht nach- schleifbar.

ABLS ( ^** ): Die Messer sind nicht nachschleifbar und müssen immer paarweise gewechselt werden.

Umgang mit dem Akku.

Lagern, betreiben und laden Sie den Akku nur mit FEIN Ladegeräten im Betriebstemperaturbereich von 5 °C – 45 °C (41 °F – 113 °F). Die Akku-Temperatur muss am Anfang des Ladevorgangs im Akku-Betriebs-temperaturbereich sein.

LED-Anzeige Bedeutung Aktion
1-4 grüne LED	prozentualer Ladezustand	Betrieb
rotes Dauerlicht	Akku ist fast leer	Akku aufladen
rotes Blinklicht	Akku ist nicht betriebsbereit	Akku in Akku-Betriebs-temperaturbereich bringen, danach aufladen

Der echte prozentuale Ladezustand des Akkus wird nur bei gestopptem Motor des Elektrowerkzeugs angezeigt.

Bei einer bevorstehenden Akku-Tiefentladung stoppt die Elektronik automatisch den Motor.

Instandhaltung und Kundendienst.

Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metallen leitfähiger Staub im Innern des Elektrowerkzeugs

absetzen. Blasen Sie häufig den Innenraum des Elektrowerkzeugs durch die Lüftungsschlitze mit trockener und ölfreier Druckluft aus.

Produkte, die mit Asbest in Berührung gekommen sind, dürfen nicht zur Reparatur gegeben werden. Entsorgen Sie mit Asbest kontaminierte Produkte entsprechend den im Land gültigen Vorschriften zur Entsorgung asbesthaltiger Abfälle.

Die aktuelle Ersatzteilliste dieses Elektrowerkzeuges finden Sie im Internet unter www.fein.com.

Folgende Teile können Sie bei Bedarf selbst austauschen: Einsatzwerkzeuge,

Schneidbacken (ABSS (**)

Gewährleistung und Garantie.

Die Gewährleistung auf das Erzeugnis gilt gemäß den gesetzlichen Regelungen im Lande des Inverkehrbringens. Darüber hinaus leistet FEIN Garantie entsprechend der FEIN-Hersteller-Garantieerklärung.

Im Lieferumfang Ihres Elektrowerkzeugs kann auch nur ein Teil des in dieser Betriebsanleitung beschriebenen oder abgebildeten Zubehörs enthalten sein.

Konformitätserklärung.

Die CE-Erklärung gilt nur für Länder der Europäischen Union und der EFTA (European Free Trade Association) und nur für Produkte, die für den EU- oder EFTA-Markt bestimmt sind. Nach dem Inverkehrbringen des Produktes auf dem EU-Markt, verliert das UKCA Zeichen seine Gültigkeit.

Die UKCA-Erklärung gilt nur für den britischen Markt (England, Wales und Schottland) und nur für Produkte, die für den britischen Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem britischen Markt verliert das CE-Zeichen seine Gültigkeit.

Die Firma FEIN erklärt in alleiniger Verantwortung, dass dieses Produkt den auf der letzten Seite dieser Betriebsanleitung angegebenen einschlägigen Bestimmungen entspricht.

Technische Unterlagen bei: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Umweltschutz, Entsorgung.

Verpackungen, ausgemusterte Elektrowerkzeuge und Zubehör einer umweltgerechten Wiederverwertung zuführen.

Akkus nur im entladenen Zustand einer geordneten Entsorgung zuführen.

Bei nicht vollständig entladenen Akkus zur Vorsorge gegen Kurzschlüsse den Steckverbinder mit Klebestreifen isolieren.

C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Die CE-Erklärung gilt nur für Länder der Europäischen Union und der EFTA (European Free Trade Association) und nur für Produkte, die für den EU- oder EFTA-Markt bestimmt sind. Nach dem Inverkehrbringen des Produktes auf dem EU Markt, verliert das UKCA Zeichen seine Gültigkeit.

DIN EN 62841-2-8:2016

DIN EN 55014-1:2017 + A11:2020

DIN EN 55014-2:2015

DIN EN 55014-2:1997+A1:2001+A2:2008+AC:1997

2006/42/EG, 2014/30/EU, 2011/65/EU

U. Hergosell

i. V. S. Böhm i. V. Dr. M. Hergesell

Schwäbisch Gmünd-Bargau, 28.05.2021
