Varumärke	Elica
Modell	Synthesis IX/A/100
Kategori	Köksfläkt
Installationstyp	Kökshörna (utsug eller recirkulation)
Bredd	100 cm
Elektrisk matning	220-240 V ~ 50/60 Hz (enligt märkplåten)
Antal hastigheter	Progressiv via control ball (pendel)
Manövrering	Control ball (pendel) – höger för sug, vänster för belysning
Belysning	LED (hög effektivitet, 90% energibesparing)
Fettfilter	Metallisk, diskmaskinstvättbar (månadsrengöring)
Aktivt kolfilter	Valfritt för recirkulation – tvättbart varannan månad, kuddbyte vart tredje år
Minsta avstånd till spis	50 cm (el) / 65 cm (gas eller blandad)
Luftflöde	Ej specificerat (optimerad med maximal kanaldiameter)
Ljudnivå	Ej specificerat
Säkerhet	Frånkoppling före underhåll, användning enligt EN/IEC 60335
Underhåll	Utvändig rengöring med fuktig trasa och neutralt rengöringsmedel (ingen alkohol eller slipmedel)
Byte av lampor	Endast av auktoriserad teknisk service
Överensstämmelse	WEEE-direktiv (återvinning), säkerhets- och prestandastandarder
Medföljande tillbehör	Pluggar, skruvar, fästbyglar, stödstruktur (avluftningsrör medföljer inte)
Garanti	Kontakta återförsäljaren (inte angivet i manualen)

Vanliga frågor - Synthesis IX/A/100 ELICA

Hur installerar jag fläkten Elica Synthesis IX/A/100?

Installationen måste utföras av en kvalificerad installatör. Fläkten är utformad för att placeras i ett kökshörn. Följ noga monteringsanvisningarna i manualen och använd lämpliga pluggar för väggen. För utsugningsversion, anslut ett avluftningsrör (medföljer inte) till det övre utloppet. För recirkulationsversion, installera ett aktivt kolfilter och en deflektor.

Vilket minsta avstånd måste jag hålla mellan fläkten och spisen?

Minsta avstånd mellan spisens yta och fläktens nederdel är 50 cm för elektriska spisar och 65 cm för gasspisar eller kombispisar. Om din spis instruktioner anger ett större avstånd, följ det.

Hur rengör jag fettfiltret på fläkten?

Metallfettfiltret ska rengöras minst en gång i månaden. Du kan tvätta det för hand med ett milt rengöringsmedel eller i diskmaskin på låg temperatur och kort program. För att demontera, dra i fjäderhandtaget under fläkten. Observera att diskmaskintvätt kan bleka filtret utan att påverka funktionen.

Hur underhåller eller byter jag det aktiva kolfiltret?

Om du använder fläkten i recirkulationsläge kan kolfiltret rengöras varannan månad i varmt vatten eller i diskmaskin vid 65°C. Efter tvätt, ta bort kolkudden från plastramen och torka i ugn vid 100°C i 10 minuter. Byt kudden vart tredje år eller om den är skadad. Det finns också ett traditionellt icke-tvättbart kolfilter som byts var 3-4 månad.

Hur byter jag lamporna på fläkten?

Fläkten är utrustad med LED-belysning. LED-lampor har mycket lång livslängd (upp till 10 gånger längre än traditionella lampor) och kräver sällan byte. Vid fel, kontakta auktoriserad teknisk service för byte.

Kan jag använda fläkten utan utsug utomhus?

Ja, du kan använda fläkten i recirkulationsläge. För detta måste du installera ett aktivt kolfilter och en deflektor (medföljer inte) på fläktens stöd. Rök och ånga filtreras och återförs till köket via det övre gallret. Monteringsanvisningar finns i manualen.

Vad gör jag om fläkten går sönder?

Vid fel, kontrollera först strömförsörjningen (säkring, uttag). Om problemet kvarstår, försök inte reparera själv. Kontakta en kvalificerad installatör eller Elicas tekniska service. För byte av delar (filter, lampor), använd endast originaldelar.

Stänger fläkten av sig automatiskt?

Nej, fläkten Elica Synthesis IX/A/100 har ingen automatisk avstängning. Manövreringen sker via control ball (pendel): flytta den åt höger för att tända och justera sugstyrkan, åt vänster för att tända/släcka belysningen. För att stänga av fläkten, fortsätt flytta control ball åt höger tills den stannar.

Vilka rengöringsprodukter rekommenderas för fläkten?

För utvändig rengöring, använd endast en fuktig trasa med neutralt flytande rengöringsmedel. Använd aldrig slipmedel, alkohol eller produkter som innehåller alkohol. Undvik även starka rengöringsmedel. För filter, följ specifika instruktioner (milt rengöringsmedel för fettfilter, varmt vatten för kolfilter).

Är fläkten lämplig för gasspis?

Ja, fläkten kan installeras ovanför en gasspis, förutsatt att ett minsta avstånd på 65 cm hålls mellan spisens yta och fläkten. Dessutom måste rummet vara ordentligt ventilerat om fläkten används samtidigt med andra förbränningsapparater. Flambera aldrig mat under fläkten och övervaka fritering för att undvika brand.

BRUKSANVISNING Synthesis IX/A/100 ELICA

SV Monterings- och bruksanvisningar

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast ämnad för privat bruk.

• Det är viktigt att spara denna manual så att den när som helst är tillgänglig för framtida konsultationer. I händelse av försäljning, överlåtelse eller flytt skall manualen alltid följa med produkten.
• Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet.
• Utför inga elektriska eller mekaniska ändringar på produkten eller avledningskanalerna.
• Kontrollera innan apparen installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs.

Varningsföreskrifter

• Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.
• Använd alltid skyddshandskar vid installation och underhållsingrepp.
• Apparaten får inte användas av barn från 8 års ålder eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten.
• Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.
• Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt.
• Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka drivs med gas och andra typer av bränsle.

• Fläktkåpan ska rengöras regelbundet både invändigt och utvändigt (MINST EN GÅNG I MÄNADEN), anvisningarna i instruktionerna för skötsel måste emellertid följas.

• Om reglerna för rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk.

• Det är strängt förbjudet att flambera mat under fläkten.
• Använd endast den typ av lampor som anges i denna handbok i kapitles Underhåll/Byte av lampa när lampan skall bytas ut.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

WARNING: När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen är helt slutförd.
• Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.
• Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.
• Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar.
• Fläkten får aldrig användas utan att gallret är korrekt monterat!
• Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.
• Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ.
• Använd skruvar med rätt längd enligt föreskrifterna i Installationsguiden. I händelse av tvivel, kontakta Servicekontoret eller behörig personal.

▲ VARNING!

• I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppstå.
• Använd inte med en separat programmeringsenhet, timer, fjärrkontroll eller någon annan anordning, som aktiveras automatiskt.

Denna produkt är märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt

bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

Symbolen på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

• Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt PÅ fläkten på minsta farten när du börjar att laga mat och låt den vara på i några minuter efter att du är färdig. Öka farten bara om det skulle uppstå mycket rök och ånga och använd ökad fart bara i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssystemet som indikeras i denna manualen för att förbättra effektiviteten och minimera oljudet.

Användning

Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation.

Utsugningsversion

Fläkten är utrustad med ett övre luftutsläpp B för evakuering av matos utomhus (avledningsrör och fixeringsklämmor bifogas inte).

Filterversion

Om en utvändig evakuering av luften inte är möjlig kan fläkten användas som filterversion och ett aktivt kolfilter och en luftavledare F monteras på hållaren (bygeln) G, matoset och ångorna leds ut i lokalen igen genom det övre gallret H med hjälp av ett avledningsrör som anslutits till det övre luftutsläppet B och anslutningsringen som är monterad på luftavledaren F (avledningsrör och fixeringsklämmor bifogas inte).

De modeller som saknar utsugningsmotor fungerar endast som utsugningsversion och skall anslutas till en fristående utsugningsenhet (bifogas icke).

Anslutningsinstruktionerna bifogas med den utvändiga utblåsenheten.

Installation

Fläkten är konstruerad för att installeras i ett av kökets hörn. Minsta tillåtna avständ mellan kokkärlens stödyta på spishällen och köksfläktes underkant är 50cm om det är frågan om en elektrisk spis och 65cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avständ skall detta respekteras.

Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

WARNING!

Kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.

Montering

Fläkten är utrustad med fixeringspluggar som passar de flesta typer av väggar/tak. Det är under alla händelser nödvändigt att rådfråga en kvalificerad fackman för att förvissa sig om att materialen är lämpade för den aktuella typen av vägg/tak. Väggen/taket skall vara tillräckligt hållfast för att bära upp fläktens vikt.

Fig. 4-5-6-7-8-9-10-11-12-13-14-15

Varning! Vi rekommenderar att låta en kvalificerad installationstekniker installera denna fläkt eftersom stor sakkunighet är nödvändig vid denna typ av installation. Installationen kräver ett professionellt vattenpass, en borr med ∅8mm borrspetsar för väggmaterial och ∅3,5mm borrspetsar för metall samt en stjärnskruvmejsel.

Gör fläkten strömlös genom att bryta de elektriska anslutningsfaserna på hemmets huvudströmbrytare.

Ta ur fettfiltret/n och kolfiltrets ram.

1. Rita med en blyertspenna 2 par HELT VÄGRÄTA linjer som motsvarar kanten på fläkten till höger och vänster i det hörn av köket där fläkten skall installeras:
   Det första paret linjer motsvarar avständet mellan spishällen och fläkten, dessa utgör även en referenspunkt för installationen av hörnbyglarna.

Varning! Hörnbyglarna skall installeras i det fall man misstänker att väggarna i hörnet inte är helt vinkelräta.

Det övre paret linjer, på 50 mm avständ från de första, indikerar positionen för underkanten på fläktens stödstruktur.

1. Placera stödstrukturen på väggen i hörnet så att höger och vänster sida hamnar på samma avständ från hörnet (kontrollera även att sidan med den horisontella hålraden

är vänd uppåt), markera de 4 yttre hålen och borra upp dem, sätt i 4 väggpluggar och fixera med 4 skruvar.

1. Fixera den undre stödbygeln i stödstrukturen med 4 skruvar.

2. Kontrollera att väggarna i hörnet där fläkten skall monteras är helt vinkelräta, installera i annat fall hörnpassbitar:

Placera hörnpassbitarna på höger och vänster vägg.

OBS: hörnpassbitarnas undre kant skall sammanfalla med det undre linjeparet som ritats på väggen – båda skall vidare sammanfogas i vägghörnet och i den mån det är möjligt bilda en enda kontinuerlig ram mellan den högra och vänstra väggen.

Markera de 6 hålen och borra dessa, sätt i 6 väggpluggar och fixera hörnbyglarna på väggen med 6 skruvar och brickor.

1. Applicera skorstenens stödbygel „G“ på väggen intill taket så att båda kanterna, den högra och den vänstra, hamnar på samma avständ från vägghörnet, använd skorstenens stödbygel som borrmall och markera de 4 hålen med en blyertspenna, borra hålen och sätt i 4 väggpluggar.

Utsugningsversionen / Filterversionen: Fixera skorstenens stödbygel på väggen med 4 skruvar.

Gäller endast filterversionen: reglera extensionen på luftavledaren F i förhållande till bredden på skorstenens stödbygel G, fixera förlängningarna med 2 skruvar och fixera luftavledaren på skorstenens stödbygel G med 4 skruvar.

1. Häng upp fläkten på den undre stödbygeln.

2. a.-b. Sammanfoga fläktens underdel med motorenheten.

c. Fixera fläktens underdel på motorenheten med 6 skruvar.

Varning! Fläkten är ännu inte slutgiltigt fixerad på väggen och därför skall följande ingrepp utföras med försiktighet i syfte att undvika att fläkten lossnar från stödbygeln och orsakar skador på personer eller föremål.

1. Utför den elektriska anslutningen mellan delarna.

2. Justera avståndet mellan fläkten och väggen och fläktens horisontella position med hjälp av 2 justerskruvar som sitter på fläktens krokar.

I det fall hörnbyglarna monterats (vägghörnet är INTE helt vinkelrätt): kontrollera att fläkten ligger an korrekt mot vinkelbyglarna.

I det fall vinkelbyglama inte monterats (vägghörnet är helt vinkelrätt):

a. kontrollera att fläktens undre del är horisontell (om fläkten är korrekt monterad skall underdelen sammanfalla eller vara parallell med den undre linjen som ritats på vägggen (se monteringsinstruktion 1). b. markera med en blyertspenna två punkter (höger och vänster) för den definitiva fixeringen.

c. haka av fläkten och borra de 2 hålen, sätt i 2 väggpluggar, häng upp fläkten igen och utför den slutgiltiga fixeringen med 2 skruvar och brickor.

1. Utför den slutgiltiga fixeringen av motorenheten på stödstrukturen: borra ett pilothål ∅3,5mm i stödstrukturen som skall passera genom hålet nertil på motorhusets

insida, utför därefter den slutgiltiga fixeringen med 1 skruv och bricka.

1. Anslut ett avledningsrör (rör och rörklämmor bifogas inte, skall införskaffas separat) med anslutningsringen som sitter ovan på fläktmotorenheten. Rörets andra ände skall anslutas till en anordning som leder ut matoset ur lokalen i det fall fläkten skall användas som utblåsversion eller till luftavledaren F i det fall fläkten skall användas som filterversion.
2. Utför den elektriska anslutningen.
3. Applicera skorsstensdelarna och fixera dem upptill med 2 skruvar (20a) på skorstenens stödbygel „G“ (20b).
4. Dra ned den andre skorstensdelen så att den täcker fläktenheten helt och sätt fast den i det särskilda sätet ovanpå fläkten.
5. Applicera de båda sidoskydden – fixeras genom fasttryckning – delarna kan inte byta plats.

Montera tillbaka kolfiltrets ram och fettfiltret/n och kontrollera att fläkten fungerar korrekt.

Beskrivning av fläkten

Fig. 1

1. Kontrollpanel
2. Fettfilter
3. Lossningshandtag för fettfilter
4. Halogen lampa
5. Ångskärm
6. Teleskopisk skorsten
7. Luftutsläpp (används endast på filterversionen)

Funktion

Påslagning av fläkten

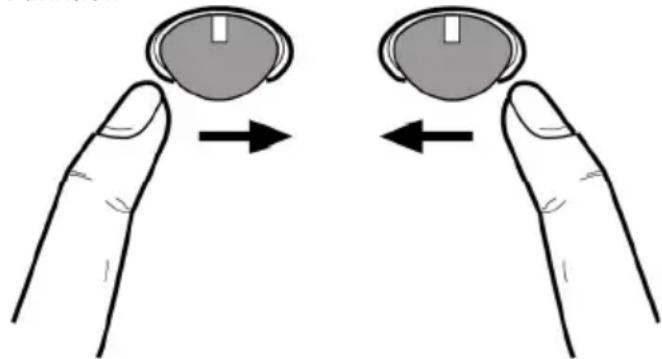

Manöverkulan är en vippströmbrytare.

När manöverkulen trycks åt höger flera gånger startar fläkten och utblåseffekten stiger upp till intensiveeffekten varefter fläkten stängs av om manöverkulan trycks åt höger igen.

Belysning

Tryck manöverkulan åt vänster, tryck ännu en gång för att släcka belysningen.

Underhåll

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte några verktyg eller instrument för rengöringen!

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

Fettfilter

Fig. 2

Filtret skall rengöras en gång i månaden (eller när indikatorn för filtrets mättning – om sådan finns på er modell – anger att detta är nödvändigt), med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

När filtret skall monteras ur drar man i handtaget B som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 3

Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.

Kolfiltret kan tvättas varannan månad (eller när indikatorn för filtrets mättning – om sådan finns på er modell - anger att detta är nödvändigt) med varmt vatten och ett lämpligt rengöringsmedel, eller i diskmaskin med 65°C (om filtret diskas i diskmaskin skall ett fullständigt program köras utan annan disk i maskinen).

Avlägsna allt överflödigt vatten utan att skada filtret, ta därefter ur dynan som sitter i plastramen och torka den avslutningsvis i ugnen med 100°C i 10 minuter.

Byt ut dynan vart tredje år och varje gång filten skadats.

Byt ut dynan vart tredje år och varje gång filten skadats. Avlägsna filterhållaren genom att vrida rattarna (g) som fixerar filtret i fläkten i 90°. Sätt i kolfilterdynan (i) i ramen (h) och montera tillbaka i det härför avsedda sätet (j).

Det är även möjligt att använda ett traditionellt kolfilter som inte kan rengöras eller återanvändas och som därför skall bytas ut var 3-4 månad.

Kolfiltrets ram och dyna är sammanfogade och den eventuella ram som följer med fläkten skall därför inte användas.

Vid användning sätts filtret i det härför avsedda sätet och fixeras med härför avsedda anordningar.

Byte av Lampor

Fläkten är utrustad med ett belysningssystem som bygger på lysdiodsteknologi.

Lysdioderna garanterar optimal belysning, upptill 10 gånger längre livslängd jämfört med konventionella lampor och möjliggör en energibesparing på 90%.

Kontakta det tekniska servicekontoret för byte av lysdioderna.

Kullfilter (kun med resirkulering av luften)

Fig. 3

eller en kvalificeret tekniker.

▲ ADVARSEL!
