Merke	Elica
Modell	Synthesis IX/A/100
Kategori	Kjøkkenhette
Installasjonstype	Kjøkkenhjørne (versjon med utvendig avtrekk eller innvendig resirkulering)
Bredde	100 cm
Strømforsyning	220-240 V ~ 50/60 Hz (ifølge typeskiltet)
Antall hastigheter	Gradvis med control ball vippe
Kontroll	Control ball (vippe) – høyre for avtrekk, venstre for belysning
Belysning	LED (høy effektivitet, 90% energibesparelse)
Fettfilter	Metall, kan vaskes i oppvaskmaskin (månedlig rengjøring)
Aktivt kullfilter	Valgfritt for resirkuleringsversjon – kan vaskes hver 2. måned, pute skiftes hvert 3. år
Minste avstand fra komfyr/topp	50 cm (elektrisk) / 65 cm (gass eller kombi)
Luftstrøm	Ikke spesifisert (optimalisert ved maksimal rørdiameter)
Støynivå	Ikke spesifisert
Sikkerhet	Frakobling før vedlikehold, bruk i samsvar med standarder EN/IEC 60335
Vedlikehold	Utvendig rengjøring med fuktig klut og nøytralt vaskemiddel (ingen alkohol eller slipende produkter)
Utskifting av lamper	Kun av autorisert teknisk service
Samsvar	WEEE-direktiver (resirkulering), sikkerhets- og ytelsesstandarder
Medfølgende tilbehør	Plugg, skruer, festebraketter, støttestruktur (avtrekksrør følger ikke med)
Garanti	Kontakt forhandler (ikke spesifisert i bruksanvisningen)

Ofte stilte spørsmål - Synthesis IX/A/100 ELICA

Hvordan installere Elica Synthesis IX/A/100 kjøkkenhetten?

Installasjonen må utføres av en kvalifisert installatør. Hetten er designet for å plasseres i et kjøkkenhjørne. Følg nøye monteringsinstruksjonene i bruksanvisningen, og bruk egnede plugger til veggen. For utvendig avtrekksversjon, koble et avtrekksrør (følger ikke med) til den øvre luftutgangen. For resirkuleringsversjon, installer et aktivt kullfilter og en deflektor.

Hvilken minste avstand må jeg overholde mellom hetten og komfyren?

Minste avstand mellom kokeplaten og hettenes laveste punkt er 50 cm for elektriske komfyrer og 65 cm for gass- eller kombikomfyrer. Hvis instruksjonene til kokeapparatet angir en større avstand, følg den.

Hvordan rengjøre fettfilteret på hetten?

Metallfettfilteret må rengjøres minst en gang i måneden. Du kan vaske det for hånd med et mildt vaskemiddel eller i oppvaskmaskinen på lav temperatur og raskt program. For å demontere, trekk i fjærhendelen under hetten. Merk at vask i oppvaskmaskin kan misfarge filteret, men påvirker ikke effektiviteten.

Hvordan vedlikeholde eller skifte aktivt kullfilter?

Hvis du bruker hetten i resirkuleringsversjon, kan kullfilteret rengjøres hver andre måned med varmt vann eller i oppvaskmaskin ved 65°C. Etter vask, ta ut kullputen fra plastrammen og tørk den i ovnen ved 100°C i 10 minutter. Skift puten hvert 3. år eller hvis den er skadet. Det finnes også et tradisjonelt kullfilter som ikke kan vaskes, som må skiftes hver 3.-4. måned.

Hvordan skifte lamper på hetten?

Hetten er utstyrt med LED-belysning. LED har lang levetid (opptil 10 ganger lengre enn tradisjonelle pærer) og trenger ikke hyppig utskifting. Ved feil, kontakt autorisert teknisk kundeservice hos Elica for utskifting.

Kan jeg bruke hetten uten utvendig avtrekk?

Ja, du kan bruke hetten i resirkuleringsversjon. For dette, installer et aktivt kullfilter og en deflektor (følger ikke med) på hettefestet. Røyk og damp filtreres og sendes tilbake til kjøkkenet gjennom det øvre gitteret. Monteringsinstruksjoner er detaljert i bruksanvisningen.

Hva gjør jeg ved feil på hetten?

Ved feil, start med å sjekke strømtilførselen (sikring, stikkontakt). Hvis problemet vedvarer, ikke forsøk å reparere selv. Kontakt en kvalifisert installatør eller Elicas tekniske kundeservice. For utskifting av deler (filtre, lamper), bruk kun originale deler.

Slår hetten seg av automatisk?

Nei, Elica Synthesis IX/A/100 har ikke automatisk avstenging. Betjeningen skjer via control ball (vippe): flytt den til høyre for å slå på og justere avtrekkshastigheter, og til venstre for å slå av/på belysning. For å slå av hetten, fortsett å flytte control ball til høyre til den stopper.

Hvilke rengjøringsprodukter anbefales til hetten?

Til utvendig rengjøring, bruk kun en fuktig klut med et nøytralt flytende vaskemiddel. Bruk aldri slipende verktøy, alkohol eller produkter som inneholder alkohol. Unngå også sterke rengjøringsmidler. For filtre, følg spesifikke instruksjoner (mildt vaskemiddel for fettfilter, varmt vann for kullfilter).

Er hetten egnet for gasskomfyr?

Ja, hetten kan installeres over en gasskomfyr, forutsatt at minsteavstanden på 65 cm mellom kokeplaten og hetten overholdes. I tillegg må rommet være tilstrekkelig ventilert hvis hetten brukes samtidig med andre forbrenningsapparater. Flamber aldri mat under hetten og hold oppsikt under frityrsteking for å unngå brann.

BRUKSANVISNING Synthesis IX/A/100 ELICA

NO Instrukser for montering og bruk

Instruksjonene i denne håndboken må følges nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i denne håndboken ikke har blitt overholdt. Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

• Det er viktig å oppbevare denne håndboken for å kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flytting av produktet, må man forsikre seg om at den følger med.
• Les bruksanvisningen nøye: den inneholder viktige informasjoner om installasjon, bruk og sikkerhet.
• Ikke utfør elektriske eller mekaniske endringer på produktet eller på avtrekksrørene.
• Før man fortsetter med installasjon av apparatet, skal man undersøke at ingen komponenter er skadet. Hvis det skulle være skade på komponentene, skal man ta kontakt med forhandleren og ikke fortsette med installasjonen.

Advarsel

• Før det utføres et hvilket som helst vedlikehold eller rengjøring må hetten kobles fra strømmen, enten ved å dra ut støpselet eller ved å kutte strømmen i hele huset.
• Bruk alltid arbeidshansker under hele installasjonen og når det utføres vedlikehold.
• Dette apparatet kan benyttes av barn fra 8 år og oppover og av personer med svekkede fysiske, følelsesmessige eller mentale egenskaper, eller manglende erfaring og kjennskap, hvis de overvåkes eller hvis de er opplært til å ta apparatet i bruk på en sikker måte og er informert om tilhørende farer.
  • Pass på at barn ikke leker med apparatet.
• Rengjøring og vedlikehold må ikke utføres av barn, med mindre de overvåkes.
• Rommet må være tilstrekkelig ventilert hvis hetten anvendes sammen med andre apparater som forbrenner gass eller annet brensel.
• Hetten må rengjøres ofte både

innvendig og utvendig (MINST EN GANG I MÅNED), ta hensyn til informasjonene skrevet i bruksanvisning og vedlikehold håndbok.

• Manglende overholdelse av rengjørings indikasjon samt som erstatning og rengjør av filter kan føre til brann fare.
• Det er strengt forbudt å lage flambert mat under hetten.
• Bruk kun samme type lyspære som indikeres i avsnittet vedlikehold/utbytting av lyspære i denne veiledningen när lyspæren skal byttes ut.

Frie flammer kan skade filtrene og medføre brann og må derfor alltid unngås.

Frityrsteking må overvåkes for å unngå at oljen blir for varm og antennes.

VÄER OPPMERKSOM: Hettens tilgjengelige deler kan bli varme när koketoppen er i drift.

• Ikke kobl apparatet til strømnettet før installasjonen er helt ferdig.
• Når det gjelder tekniske mål og sikkerhet for røykuttak, følg nøye alle lokale forskrifter og regler.
• Oppsugd luft må ikke føres inn i et rør som benyttes som uttak for apparater med gassforbrenning eller annen brensel.
• Ikke bruk hetten uten lyspære eller med feilmontert lyspære, da det finnes fare for elektriske støt. Ikke bruk hetten med feilmontert rist!

Hetten må ALDRI brukes som støtteflate, med mindre dette er uttrykkelig indikert.

• Bruk kun de festeskruene som leveres sammen med apparatet for å utføre installasjonen eller, hvis de ikke utleveres, kjøp riktige skruer.
• Bruk riktig lengde på skruene som er oppført i Installasjonsveiledningen.
• Vennligst ta kontakt med et autorisert servicesenter eller lignende kvalifisert personell hvis man er i tvil.

⚠ VÆR OPPMERKSOM!

• Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan føre til elektriske farer.
• Ikke bruk tidsmåler, timer, separat fjernkontroll eller andre typer anordninger som aktiveres automatisk.

2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Ved å forsikre seg om at dette produktet kasseres forskriftsmessig, bidrar brukeren med å forebygge mulige negative miljø- og helsekonsekvenser.

Symbolet på produktet eller på papirer som følger med viser at dette produktet ikke må behandles som vanlig husholdningsavfall, men må leveres til et egnet gjenvinningssenter for elektrisk og elektronisk avfall. Produktet må kasseres i henhold til lokale normer for kassering av avfall. For videre informasjon om behandling, gjenvinning og resirkulering av dette produktet kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall eller butikken hvor du kjøpte produktet.

Apparatet er utformet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetisk kompatibilitet EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Forslag til riktig bruk for å redusere miljøpåvirkning: Skru PÅ ventilatorhetten på minimum hastighet når du starter matlagingen og lå den holdes i gang i noen minutter etter at matlagingen er ferdig. ∅k hastigheten kun ved store mengder røyk og damp og bruk boost-hastighet(er) kun i ekstreme situasjoner. Skift ut kullfilter når det er nødvendig for å opprettholde optimal effektivitet for odørreduksjon. Rengjør fettfilter når det er nødvendig for å opprettholde optimal effektivitet for fettfilter. Bruk maksimum diameter på kanalsystemet som er angitt i denne bruksanvisningen for å optimalisere effektivitet og minimere støy.

Bruksmåte

Ventilatorhetten er laget for å brukes med direkte avtrekk der avtrekksluften føres ut i friluft, eller med resirkulering av avtrekksluften.

Direkte avtrekk

Ventilatorhetten er utstyrt med en øvre luftutgang B for å føre avtrekksluften ut i friluft (avtrekksrør og festebånd er ikke medlevert).

Resirkulering av luften

Når man ikke har mulighet til å føre røyk og damper fra matlaging ut i friluft, kan man bruke ventilatorhetten med resirkulering av luften ved å montere et aktivt kullfilter og deflektoren F på støttebøylen G. Slik vil røyk og damper resirkuleres gjennom den øvre risten H ved hjelp av et avtrekksrør som er koblet til den øvre luftutgangen B og koblingsringen som er montert på deflektoren F (avtrekksrør og festebånd er ikke medlevert).

Modellene uten sugemotor fungerer kun med direkte avtrekk og må kobles til en eksentrisk sugeenhet (ikke medlevert).

Instruksjonene for tilkobling leveres sammen med den eksentriske sugeenheten.

Installasjon

Ventilatoren er prosjektert for å installeres i et hjørne på kjøkkenet.

Minimumsavstanden mellom koketoppen og undersiden av kjøkkenventilatoren må ikke være på mindre enn 50cm når det gjelder elektriske kokeplater og 65cm når det gjelder gassbluss og kombinerte koketopper.

Nettspenningen må være i samsvar med den elektriske spenningen som angis på typeskiltet inne i ventilatoren. Hvis det følger med støpsel, kobles ventilatoren til en lett tilgjengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten må være lett tilgjengelig også etter installasjonen. Hvis det ikke følger med støpsel (direkte kobling til strømnettet), eller stikkontakten selv etter installasjonen ikke er lett tilgjengelig, må man sette på en godkjent topolet bryter som garanterer fullstendig frakobling fra strømnettet i situasjonene som oppstår i kategorien overspenning III, i henhold til installasjonsreglene.

▲ MERK!

Ventilatorhetten er utstyrt med festeplugger som passer til de fleste vegger/tak. Allikevel er det nødvendig å la en kvalifisert tekniker kontrollere for å forsikre deg om at disse materialene egner seg til din vegg/ditt tak. Veggen/taket må være sterkt nok til å tåle ventilatorhettens vekt.

Fig. 4-5-6-7-8-9-10-11-12-13-14-15

NB! Det anbefales å la en teknisk kvalifisert installatør installere denne kjøkkenhetten, da installasjonen krever maksimal ekspertise. Til installasjonen må man ha et profesjonelt vaterpass og en boremaskin med borespisser med diameter på ∅8mm for boring i vegg, og ∅3,5mm for boring i metall, og en stjerneskrutrekker.

Under fasene med elektrisk tilkobling skal man koble fra strømtilførselen til kjøkkenhetten direkte på boligens hovedstrømtavle.

Fjern fettfilteret/-filtrene og kullfilterets ramme.

1. Tegn opp 2 HELT VANNRETTE linjepar med en blyant på høyre og venstre vegg som tilsvarer hjørnet på kjøkkenet der man vil montere ventilatoren: det første linjeparet representerer avstanden mellom koketoppen og ventilatoren, dessuten skal det også brukes som referanse for installasjonen av hjørnebrakettene.

NB! Hjørnebrakettene skal installeres hvis man ikke er sikker på at veggene som danner hjørnet er helt vinkelrette.

Det andre linjeparet, som befinner seg 50mm høyere enn det første, viser posisjonen til den nederste kanten på ventilatorens støttestruktur.

1. Len støttestrukturen inntil veggens hjørne, slik at høyre og venstre side på denne har lik avstand fra veggens hjørne (kontroller dessuten at siden med en rekke vannrette hull vender oppover), merk av de 4 ytre hullene og bor, sett inn de 4 veggpluggene og fest med 4 skruer.

2. Fest den nedre støttebraketten til støttestrukturen med 4 skruer.

3. Kontroller at høyre og venstre vegg i forhold til hjørnet på kjøkkenet der man vil montere ventilatoren er helt vinkelrette, ellers må man installere hjørnebrakettene:

Len hjørnebrakettene inntil høyre og venstre vegg.

Merk: underkanten på hjørnebrakettene skal samsvare med det nederste linjeparet som ble tegnet opp på veggen først – dessuten må begge samsvare med hjørnet på veggen, og om mulig sammen danne en kontinuerlig ramme, fra høyre til venstre side.

Tegn opp de 6 hullene og bor, sett inn 6 veggplugger og fest hjørnebrakettene til veggen med 6 skruer og spennskiver.

1. Sett støttebraketten til skorsteinene „G“ mot veggen helt opp mot taket, slik at høyre og venstre side av den har like lang avstand fra veggens hjørne. Bruk støttebraketten for skorsteinene som boreskjema, og merk av 4 hull med blyant, bor hullene og sett inn de 4 pluggene.

Versjon med direkte avtrekk / versjon med resirkulering av luften: Fest støttebraketten for skorsteinene til veggen med 4 skruer.

Kun versjon med resirkulering: reguler ekstensjonen på deflektoren F i forhold til bredden på støttebraketten for skorsteinene G. Fest forlengerne med 2 skruer, og fest deflektoren til støttebraketten for skorsteinene G med 4 skruer.

1. Hekt kjøkkenhetten på den nedre støttebraketten.

2. a.-b. Sett den nedre delen på kjøkkenhetten inn over sugegruppen.

c. Fest den nedre delen på kjøkkenhetten til sugegruppen med 6 skruer.

Advarsel! Kjøkkenhetten er ennå ikke endelig festet til veggen, derfor må enhver påfølgende operasjon utføres med forsiktighet for å unngå at kjøkkenhetten løsner fra støttebraketten og forårsaker skader på personer eller gjenstander.

1. Sørg for elektrisk kobling mellom de to delene.

2. Reguler avstanden mellom kjøkkenhetten og veggen, og juster kjøkkenhetten i vannrett stilling ved hjelp av de 2 reguleringsskruene på hettens kroker.

Dersom hjørnebrakettene er montert, (hvis hjørnet på kjøkkenet IKKE er helt vinkelrett): undersøk at kjøkkenhetten lener fullstendig mot hjørnebrakettene.

Dersom hjørnebrakettene ikke er montert (hvis hjørnet på kjøkkenet er helt vinkelrett):

a. undersøk at den nedre delen på kjøkkenhetten er helt vannrett (hvis den er korrekt montert, skal denne samsvare eller være parallell med den laveste vannrette

linjen som først ble tegnet på veggen (se monteringsoperasjon 1).

b. tegn av de to punktene for endelig feste med en blyant (høyre og venstre).

c. hekt av kjøkkenhetten og bor 2 hull, sett inn 2 veggplugger, hekt på kjøkkenhetten igjen, og fest den endelig med 2 skruer og spennskiver.

1. Fest motorenheten endelig til støttestrukturen: bruk en boremaskin og bor et pilothull med diameter ∅3,5mm på støttestrukturen, ved å gå gjennom hullet som befinner seg nederst inne i motorrommet. Fest deretter endelig med 1 skrue og spennskive.

2. Koble et avtrekksrør for røykavtrekk (avtrekksrør og festebånd er ikke medlevert, må kjøpes separat) til tilslutningsringen over sugemotorens enhet.

Den andre enden på avtrekksrøret må kobles til en anordning som fører røyken ut i friluft hvis man bruker ventilatoren med direkte avtrekk, eller til deflektoren F i tilfelle ventilatoren brukes med resirkulering av luften.

1. Sørg for elektrisk tilkobling.

2. Sett på skorsteinene, og fest dem øverst med 2 skruer (20a) til støttebraketten for skorsteinene „G“ (20b).

3. La den nedre skorsteinsdelen gli inn slik at den dekker sugeenheten fullstendig, og sett den på plassen sin over ventilatoren.

4. Sett på de to sidedekslene - snapfeste – delene kan ikke byttes ut med hverandre.

Monter kullfilterets ramme og fettfilteret/-filtrene igjen, og kontroller at ventilatoren fungerer perfekt.

Beskrivelse av ventilatorhetten

Fig. 1

1. Kontrollpanel
2. Fettfilter
3. Frakoblingsgrep for fettfilteret
4. Halogen lyspære
5. Dampskjerm
6. Teleskopskorstein
7. Luftutgang (kun for bruk med resirkulering av luften)

Funksjon

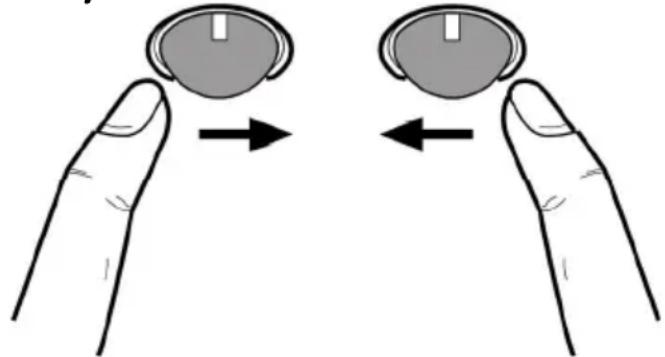

Ved å trykke vippebryteren gjentatte ganger mot høyre, vil ventilatoren slå seg på, og man kan velge helt opptil intensiv sugestyrke. Ved å trykke enda mot høyre, vil ventilatoren slå seg av.

Slå på lyset

Trykk på styreballen mot venstre, og enda en gang for å slå av lyset.

Vedlikehold

Rengjøring

Til rengjøring skal det KUN benyttes en klut fuktet med et nøytralt rengjøringsmiddel. VERKT∅Y ELLER APPARATER SKAL IKKE BRUKES TIL RENGJ∅RING!

Unngå bruk av slipende eller etsende produkter. ALKOHOL SKAL IKKE BRUKES!

Fettfilteret

Fig. 2

Dette må rengjøres en gang i måneden (eller når det elektroniske systemet viser at filteret er skittent – hvis din modell har denne funksjonen), med milde (ikke aggressive) rengjøringsmidler, for hånd eller i oppvaskmaskin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristikker endres absolutt ikke.

Trekk i fjærhåndtaket for å demontere fettfilteret B.

Holder tilbake ubehagelige lukter fra matlaging.

Karbonfilteret kan vaskes annenhver måned (eller når det elektroniske systemet viser at filteret er skittent – hvis din modell har denne funksjonen) i varmt vann og med egnede

rengjøringsmidler, eller i oppvaskmaskin ved 65°C (hvis man vasker det i oppvaskmaskin må det vaskes med full syklus uten annen oppvask i maskinen).

Ta vekk overflödig vann uten å ødelegge filteret, ta deretter ut "madrassen" inne i plastikkdekselet og sett den i stekeovnen ved 100°C i circa 10 minutter for å tørke den ordentlig.

Skift ut "madrassen" hvert 3. år og ellers hver gang stoffet er skadet.

Ta vekk filterdekselet ved å vri kulehåndtakene (g) som fester det til ventilatorhetten 90° rundt.

Sett "karbon-madrassen" (i) inn i dekselet (h) og gjenmonter alt der det var (j).

Det er mulig å bruke et tradisjonelt karbonfilter, som verken er vaskbart eller regenerativt, som må skiftes ut hver 3.-4. måned.

"Madrassen" med dekselet sitter sammen, derfor skal det eventuelle dekselet som leveres med ventilatorhetten ikke brukes.

Ved bruk settes filteret inn i filterhuset og festes med de dertil bestemte innretningene.

Utskifting av lyspærer

LED-lysene garanterer optimal belysning, har opptil 10 ganger lengre varighet enn tradisjonelle lyspærer og tillater en strømsparing på 90 %.

Henvend deg til teknisk service når LED-pærene skal skiftes ut.
