ПОСІБНИК КОРИСТУВАЧА Synthesis IX/A/100 ELICA

UK Інструкція з монтажу і експлуатації

Чітко дотримуйтеся приведених в даному керівництві інструкцій. Виробник знімає з себе будь-яку відповідальність за несправності, збитки або пожежу, що може мати місце при використанні пристрою внаслідок невиконання інструкцій, приведених в даному керівництві. Витяжний ковпак спроектований для всмоктування диму та пару, що утворюється під час приготування їжі та призначений лише для побутового використання..

• Важливо зберегти ці інструкції для того, щоб можна було звернутися до них в будь-який час. У випадку продажу, передачі чи переїзду, переконатися в тому щоб інструкції були разом з виробом.
  • Уважно прочитати інструкції: В них міститься важлива інформація з встановлення, використання та безпеки.
• Заборонено виконувати електричні чи механічні зміни у виробі чи у вивідних каналах.
• Перш ніж приступити до монтажу виробу перевірте чи всі компоненти без дефектів та не є пошкодженими. У протилежному випадку зверніться в місце продажу та зупиніть монтування виробу.

Попередження по безпеці

Перед початком будь якої операції по очищенню або обслуговуванню, відключіть витяжку від електричної сітки витягуючи вилку з розетки або відключаючи загальний вимикач приміщення.

• Для усіх операцій по установці та обслуговуванню використовуйте робочі рукавиці.
• Пристрій може використовуватися дітьми не молодшими 8 років та особами із зниженими фізичними, сенсорними або розумовими здібностями, або з недостатнім досвідом якщо знаходяться під контролем, або були навчені використовувати пристрій в безпечній спосіб та якщо розуміють пов'язані з тим небезпеки.
• Діти повинні бути під контролем і не повинні гратися з пристроєм.
• Операції по чищенню та обслуговуванню не повинні проводитися дітьми без нагляду.
  • Приміщення повинно мати достатню вентиляцію коли витяжка

використовується одночасно з іншими пристроями що працюють на газі або інших паливах.

• Витяжку необхідно часто чистити як в середині, так і ззовні (ХОЧА Б ОДИН РАЗ НА МІСЯЦЬ), дотримуватися в будь якому випадку того, що вказується в інструкціях по обслуговуванню.
• Не дотримання норм очищення та заміни і очищення фільтрів збільшує ймовірність ризику загоряння.
• Суворо заборонено приготування їжі на відкритому вогні під витяжкою.
• Для заміни лампочки освітлення використовувати тільки тип лампочки вказаний в розділі обслуговування/заміна лампочки цього посібника.

Використання відкритого полум'я наносить збиток фільтрам і може призвести до загорання, тому потрібно уникати в будь якому випадку.

Смаження повинно проводитися під наглядом щоб уникнути загоряння розлитої олії.

УВАГА: Коли варильна поверхня працює, доступні частини можуть нагріватися.

- Не підключати пристрій до електричної сітки до тих пір, поки не буде повністю закінчена установка.

• Що стосується технічних мір та мір безпеки у використанні що відноситься до викидів парів, суворо дотримуйтеся норм місцевих компетентних органів.
• Повітря що втягується, не повинно випускатися в трубу яка використовується для викиду димів пристроями що працюють на газі та інших паливах.
• Не використовувати або залишати витяжку без правильно встановлених лампочок з ризиком отримати удар електричним струмом.
• Ніколи не використовувати витяжку без правильно встановленої решітки!
• Витяжка НІКОЛИ не повинна використовуватися як опорна поверхня, якщо тільки не вказується.
  • Використовувати гвинти для фіксування в наборі з

продуктом для установки, якщо немає в наборі, придбати гвинти правильного типу.

• Використовувати правильну довжину гвинтів яка вказується в посібнику по встановленню.
• У випадку сумнівів, консультуватися в авторизованому центрі або з кваліфікованим персоналом.

⚠️ УВАГА!

• Не встановлювання відповідних гвинтів і пристроїв для фіксування у відповідності з цими інструкціями може привести до ризиків електричного походження.
• Не слід використовувати з програматором, таймером, окремим пультом керування або з будьяким іншим пристроєм, який приводиться в дію автоматично.

Даний виріб промаркований відповідно до Європейської директиви 2012/19/ЕС, утилізація електричного і електронного обладнання (WEEE). Забезпечуючи вірну утілізацію цього виробу, Ви допоможете попередити потенційні негативні наслідки для оточуючого середовища і здоров'я людини, котрі могли б мати місце в протилежному випадку.

Символ на самому виробі або на супроводжуючому його документі вказує, що при утилізації цього виробу з ним не можна поводитися як зі звичайними побутовими відходами. Він має здаватися у відповідний пункт прийому електричного і електронного обладнання для подальшої утилізації. Здавання на злам повинно виконуватися згідно з місцевими правилами по утилізації відходів. Для більше детальної інформації про правила поводження з такими виробами, їх утилізації і переробки звертайтесь в місцеві органи влади, в службу по утилізації відходів, або в магазин, в якому Ви придбали даний виріб.

Прилад спроектовано, випробувано і виготовлено згідно з:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Експлуатаційні якості: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради для правильної експлуатації та для зниження впливу на середовище: Вмикайте витяжку на мінімальну швидкість перед початком приготування їжі, і залишайте її працювати на декілька хвилин після закінчення приготування. Збільшуйте швидкість тільки у разі великої кількості диму і пару та використовуйте наддув тільки у крайніх випадках. Для підтримання високої ефективності видалення запахів, за необхідності, виконуйте заміну вугільного(-их) фільтру(-ів). Для підтримання високої ефективності фільтру жирів, за необхідності, виконуйте чистку фільтру(-ів) жирів. Використовуйте максимальний

діаметр системи повітроводів, що вказаний у інструкції для оптимізації ефективності та мінімізації шуму.

Використання

Витяжка розроблена для роботи в режимі всмоктування, виводячи повітря назовні або в фільтруючому режимі з рециркуляцією повітря.

Режим рециркуляції

Витяжка має один верхній вихід повітря В для виводу диму назовні (вивідна труба і хомути кріплення не входять в комплект поставки).

Фільтруючий тип

Якщо вивід диму і пару на зовню неможливо, ви можете користуватися ковпаком в фільтруючому режимі, встановлюючи вугільний фільтр і дефлектор F на кронштейні G. Таким чином очищене від димових парів повітря повертається в приміщення через верхню решітку H і вивідну трубу, під'єднану до верхнього вивідного отвору B за допомогою з'єднуючого кільця, встановленого на дефлекторі F (вивідна труба і хомути кріплення не входять в комплект поставки).

Моделі ковпаків без моторного блоку можуть працювати лише в одному режимі відводу повітря назовні, тому повинні бути під'єднані до зовнішньої витяжної установки (не входить в поставку).

Інструкції щодо під'єднання постачаються з периферійним обладнанням.

Інсталяція

Відстань нижньої відчастини витяжки до посуду на кухонній плиті має бути не менше 50cm, у випадку електричних плит, та 65 cm, у випадку газових та комбінованих плит.

Необхідно приймати до уваги відстані, які вказуються в інструкції з інсталяції газової плити.

Під'єднання до електромережі

Напруга в електромережі має відповідати вказаним характеристикам на етикетці, яка знаходиться всередині витяжки. Якщо в комплект входить вилка під'єднання в електромережу, то слід під'єднати витяжку до розетки, що відповідає існуючим нормам та знаходиться в доступному місці, що можна виконати й після інсталяції. Якщо ж вилка не входить в комплект (пряме під'єднання в електромережу), або розетка не знаходиться в доступному місці, також і після інсталяції, то слід вмонтувати належний двох-полюсний вимикач, який забезпечить повне відключення від мережі в умовах перенапруги III категорії, в повній відповідності з правилами інсталяції.

⚠️ УВАГА!

перед тим як знову підключити витяжку до електромережі і перевірити правильність роботи, завжди контролюйте щоб шнур мережі був змонтований вірно.

Інсталяція

В комплект витяжки входять шурупи для кріплення, розраховані на більшість типів стін/стель. Проте необхідно звернутися до кваліфікованого техніка для перевірки придатності матеріалів в залежності від типу стіни чи стелі. Стіна/стеля повинні бути достатньо міцними, щоб витримати вагу витяжки.

Мал. 4-5-6-7-8-9-10-11-12-13-14-15

Увага! Рекомендуємо, щоб установку даної витяжки виконував кваліфікований спеціаліст, тому що установка вимагає спеціальної технічної підготовки. Для установки необхідно підготувати професійний рівень і свердло зі свердлами ∅8 мм для стіни і ∅3, 5 мм для металу, хрестоподібну викрутку.

Для підключення витяжки до мережі електроживлення відключіть напругу на загальному електричному щиті вашого будинку.

Зняти жировий/ і фільтр / и і раму вугільного фільтра.

1. Олівцем провести 2 лінії бездоганно

ГОРИЗОНТАЛЬНІ на правій і лівій стінках, відповідних кутку кухні, де буде встановлюватися витяжка:

Перша пара показує відстань між вариальної поверхнею та витяжкою, а також буде служити міткою для установки кутових кронштейнів.

Увага! Кутові кронштейни встановлюються тоді, коли ви не впевнені що стіни, які утворюють кут, абсолютно перпендикулярні.

Друга пара, розташована над першою на відстані 50 мм, показує положення бокової сторони опорної структури витяжки.

1. Прикласти опорну структуру до кута так, щоб її лівий і правий край були на однаковій відстані від кута (а також перевірити, щоб сторона з отворами дивилася вгору), позначити 4 отвори і просвердлити, вставити 4 дюбеля і затягнути 4 гвинтами.

2. Закріпити нижній опорний кронштейн з опорною структурою 4 гвинтами.

3. Перевірити щоб кут кухні, де буде встановлюватися витяжка, мав абсолютно перпендикулярні стіни, в протилежному випадку встановити кутові обтічники:

Прикласти кутові обтічники до лівої і правої стінки.

Примітка: Нижня сторона кутового обтічника повинна співпадати з нижньою парою ліній, раніше накреслених на стіні, а також, обидві лінії повинні співпадати з кутом стіни, утворюючи по можливості, цілу і безперервну рамку від правої сторони до лівої.

Помітити 6 отворів і просвердлити, вставити 6 дюбелів, 6 гвинтів і шайб, закріпити на стіні кутові кронштейни.

1. Приставити опорний кронштейн декоративних коробів «G» до стінки, прилеглої до стелі так, щоб його права і ліва сторона були рівновіддаленими від кута, використовувати опорний кронштейн коробів як схему для отворів і позначити олівцем 4 отвори, просвердлити їх, вставити 4 дюбеля.

Виконання з відведенням назовні / Виконання з рециркуляцією: закріпіть опорний кронштейн коробів

до стіни 4-ма гвинтами.

Тільки для виконання з рециркуляцією повітря: відрегулювати розмір дефлектора F згідно ширині опорного кронштейна коробів G, закріпити подовжувачі 2 гвинтами і закріпити дефлектор на опорному кронштейні коробів G 4-а гвинтами.

1. Підвісити витяжку на нижній кронштейн.

2. a.-b. Вставити нижню частину витяжки в витяжну групу.

с. Закріпити нижню частину витяжки до витяжної групи 6 гвинтами.

Увага! Витяжка остаточно не зафіксована на стіні, тому всі наступні дії необхідно виконувати з обережністю, щоб уникнути падіння витяжки та нанесення ушкоджень людям або предметів.

1. Виконати електричні з'єднання між двома частинами.

2. Відрегулювати відстань між витяжкою і стіною і вирівняти по горизонталі витяжку за допомогою 2 регулювальних гвинтів, які знаходяться на засувках витяжки.

Якщо були встановлені кутові кронштейни (кут кухні не ІДЕАЛЬНО перпендикулярний): перевірити, щоб витяжка добре прилягала до кутових кронштейнів.

Якщо не були встановлені кутові кронштейни (кут кухні абсолютно перпендикулярний):

а. перевірити щоб нижня частина витяжки була абсолютно горизонтальною (якщо правильно встановлена нижня частина повинна збігатися або бути паралельною нижній горизонтальній лінії накресленої на стіні (дивися операції з монтажу 1).

b. відзначити олівцем дві точки (праворуч і ліворуч) остаточної фіксації.

с. відчепити витяжку і просвердлити 2 отвори, вставити 2 дюбелі, навісити знову витяжку і остаточно закріпити її 2 гвинтами і шайбами.

1. Остаточно закріпити групу двигуна до опорної структурі: За допомогою свердла виконати провідний отвір ∅3, 5 мм на опорній структурі проходячи через отвір, що знаходиться внизу всередині двигуна, після чого остаточно закріпити двигун.

2. Підведіть трубу (труба і хомути кріплення не входять в комплект поставки, придбати окремо) виведення диму до кільця, розташованого над блоком двигуна.

Приєднати інший кінець труби до системи відводу диму назовні, у разі використання витяжки в режимі відведення або до дефлектори F, якщо ви використовуєте витяжку в режимі рециркуляції.

1. Виконайте електричне підключення.

2. Встановити короби і прикріпити їх зверху 2 гвинтами (20а) до опорного кронштейна коробів "G" (20b).

3. Встановити верхню частину короба, щоб вона повністю закрила блок всмоктування, і вставити її у відповідні пази зверху витяжки.

4. Встановити два бічних покриття - урізне кріплення - дві частини короба не міняються місцями.

Встановити раму вугільного фільтру і жировийї / і фільтр / и і перевірити чи правильно працює витяжка.

Опис ковпака

Мал. 1

1. Панель управління
2. Фільтр затримки жиру
3. Ручка відчеплення фільтру затримки жиру
4. Галогенна лампа
5. Відвідний екран
6. Телескопічний камін
7. Вивід повітря (тільки в режимі рециркуляції)

Функціонування

Щоб включити витяжку

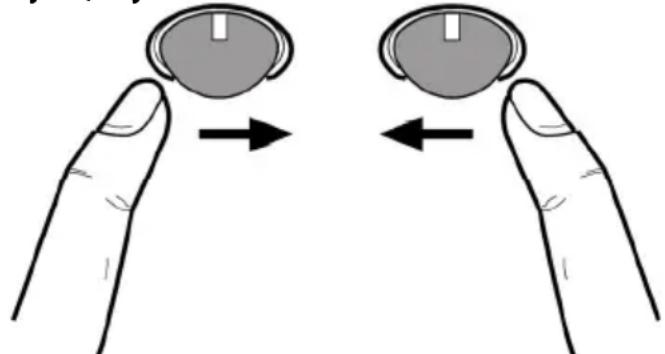

Кульовий маніпулятор це вимикач кулісного типу.

Натискаючи кульовий маніпулятор кілька разів вправо, витяжка включиться і вибирається потужність всмоктування до інтенсивної, натискаючи ще раз вправо витяжка вимкнеться.

Щоб включити світло

Натиснути маніпулятор вліво, ще раз натиснувши - світло вимикається.

Догляд

Чистка

Для чистки використовуйте ЛИШЕ спеціальну серветку, намочену нейтральним рідким миючим засобом. НЕ ВИКОРИСТОВУЙТЕ ЗАСОБІВ АБО ІНСТРУМЕНТІВ ДЛЯ ОЧИЩЕННЯ!

Не використовуйте засоби що мають абразивні матеріали. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Фільтр затримки жирів

Мал. 2

Повинен чиститися один раз в місяць (або коли система індикації переповнення фільтрів, якщо є у вашій моделі, вказує на дану необхідність), з використанням неагресивних миючих засобів вручну або в посудомиючій машині при низькій температурі і короткому циклі.

При митті в посудомиючій машині може мати місце деяке знебарвлення фільтру,проте його фільтруючі характеристики залишаються незмінними.

Для зняття жирового фільтру В відтягнути ручки на пружині.

Вугільний фільтр (тільки в режимі рециркуляції)

Мал. 3

Вбирає неприємні запахи кухні.

Вугільний фільтр можна мити кожні два місяці (або коли система індикації переповнення фільтрів, якщо є у вашій моделі, вказує на дану необхідність) в теплій воді з відповідними миючими засобами або в посудомиючій машині при температурі 65°C (в останньому випадку, виконайте повний цикл миття без посуду всередині посудомиючої машини).

Злийте лишню воду обережно, щоб не пошкодити фільтр, потім зніміть подушку з пластмасової рами і витримайте її в печі протягом 10 хвилин при температурі 100°C для забезпечення повного висушування.

Змінюйте подушку кожні 3 роки і як тільки полотно виявиться пошкодженим.

Знімить опорну раму під фільтр, повертаючи на 90° рукоятки (g), які прикріплюють його до ковпака.

Вставте вугільну подушку (i) в раму (h) і знову все встановіть в гніздо (j).

Можливо використовувати традиційний вугільний фільтр, який не потрібно мити і регенувати, замінний кожні 3 – 4 місяці.

Рама і подушка вугільного фільтру приварені один до одного, тому рама, якщо вона постачається разом з ковпаком не повинна використовуватися.

Для використання, вставте фільтр у відповідне гніздо і закріпіть його, діючи на відповідні пристрої.

Заміна Ламп

Витяжка обладнана системою освітлення на основі технології діодів (LED).

ДІОДИ забезпечують оптимальне освітлення, тривалість їх в 10 разів вища від звичайних лампочок та дають 90% економії електроенергії.

Щодо їх заміни звертайтеся до служби технічного обслуговування.
