Synthesis IX/A/100 - Абсорбатор ELICA - Безплатно ръководство за потребителя

Марка	Elica
Модел	Synthesis IX/A/100
Категория	Аспиратор
Тип монтаж	Ъглов (версия с външно отвеждане или вътрешна рециркулация)
Ширина	100 см
Електрическо захранване	220-240 V ~ 50/60 Hz (според табелката)
Брой скорости	Прогресивни чрез контролно топче с махало
Управление	Контролно топче (махало) – вдясно за отвеждане, вляво за осветление
Осветление	LED (висока ефективност, 90% икономия на енергия)
Маслен филтър	Металически, миещ се в съдомиялна (месечно почистване)
Активен въгленов филтър	Опционален за версия с рециркулация – мие се на всеки 2 месеца, подложката се сменя на всеки 3 години
Минимално разстояние от котлона	50 см (електрически) / 65 см (газов или смесен)
Дебит на въздуха	Не е посочено (оптимизиран чрез максимален диаметър на тръбата)
Ниво на шум	Не е посочено
Безопасност	Изключване преди поддръжка, използване в съответствие с норми EN/IEC 60335
Поддръжка	Външно почистване с влажна кърпа и неутрален препарат (без алкохол или абразивни продукти)
Смяна на лампите	Само от оторизиран сервиз
Съответствие	Директиви WEEE (рециклиране), норми за безопасност и производителност
Включени аксесоари	Дюбели, винтове, монтажни скоби, носеща конструкция (тръба за отвеждане не е включена)
Гаранция	Консултирайте се с търговеца (не е посочена в ръководството)

Често задавани въпроси - Synthesis IX/A/100 ELICA

Как да инсталирам аспиратора Elica Synthesis IX/A/100?

Инсталацията трябва да се извърши от квалифициран монтажник. Аспираторът е проектиран да бъде поставен в ъгъл на кухнята. Следвайте стриктно инструкциите за монтаж в ръководството, като използвате подходящи дюбели за стената. За версия с външно отвеждане, свържете тръба за отвеждане (не е включена) към горния въздушен изход. За версия с рециркулация, монтирайте активен въгленов филтър и дефлектор.

Какво минимално разстояние трябва да спазвам между аспиратора и котлона?

Минималното разстояние между повърхността за готвене и най-ниската част на аспиратора е 50 см за електрически котлони и 65 см за газови или смесени котлони. Ако инструкциите на вашия уред за готвене посочват по-голямо разстояние, спазвайте него.

Как да почистя масления филтър на аспиратора?

Металният маслен филтър трябва да се почиства поне веднъж месечно. Можете да го измиете на ръка с нежен препарат или в съдомиялна машина на ниска температура и кратък цикъл. За да го демонтирате, издърпайте пружинната дръжка под аспиратора. Имайте предвид, че миенето в съдомиялна може да обезцвети филтъра, без да повлияе на неговата ефективност.

Как да поддържам или сменям активния въгленов филтър?

Ако използвате аспиратора в режим на рециркулация, въгленовият филтър може да се почиства на всеки два месеца с топла вода или в съдомиялна при 65°C. След измиване, отстранете въгленовата подложка от пластмасовата рамка и я подсушете във фурна на 100°C за 10 минути. Сменяйте подложката на всеки 3 години или ако е повредена. Съществува и традиционен, немиещ се въгленов филтър, който трябва да се сменя на всеки 3-4 месеца.

Как да сменя лампите на аспиратора?

Аспираторът е оборудван с LED осветление. LED лампите имат много дълъг живот (до 10 пъти по-дълъг от традиционните крушки) и не се нуждаят от честа смяна. В случай на неизправност, се свържете с оторизиран сервиз на Elica за подмяна.

Мога ли да използвам аспиратора без външно отвеждане?

Да, можете да използвате аспиратора в режим на рециркулация. За целта монтирайте активен въгленов филтър и дефлектор (не са включени) върху опората на аспиратора. Димът и парите се филтрират и връщат обратно в кухнята през горния отвор. Инструкциите за монтаж са подробно описани в ръководството.

Какво да направя в случай на повреда на аспиратора?

В случай на повреда, първо проверете захранването (прекъсвач, контакт). Ако проблемът продължава, не се опитвайте да го ремонтирате сами. Свържете се с квалифициран монтажник или сервиз на Elica. За подмяна на части (филтри, лампи) използвайте само оригинални части.

Изключва ли се аспираторът автоматично?

Не, аспираторът Elica Synthesis IX/A/100 няма автоматично изключване. Управлението става чрез контролното топче (махало): преместете го надясно, за да включите и регулирате скоростите на отвеждане, и наляво, за да включите/изключите осветлението. За да изключите аспиратора, продължете да движите контролното топче надясно, докато спре.

Какви препарати за почистване се препоръчват за аспиратора?

За външно почистване използвайте само влажна кърпа, напоена с неутрален течен препарат. Никога не използвайте абразивни инструменти, алкохол или продукти, съдържащи алкохол. Избягвайте и агресивни почистващи препарати. За филтрите спазвайте специфичните инструкции (мек препарат за масления филтър, топла вода за въгленовия филтър).

Подходящ ли е аспираторът за газова печка?

Да, аспираторът може да бъде инсталиран над газова печка, при условие че се спазва минимално разстояние от 65 см между повърхността за готвене и аспиратора. Освен това, помещението трябва да бъде добре проветрявано, ако аспираторът се използва едновременно с други уреди на горене. Никога не фламбирайте храни под аспиратора и внимавайте с пържене, за да избегнете пожари.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Synthesis IX/A/100 ELICA

Придържайте се стриктно към тук посочените инструкции. Фирмата не носи отговорност за евентуални неизправности, повреди или възпламеняване на уреда, възникнали в резултат на неспазване на инструкциите в настоящото упътване. Аспираторът е проектиран за аспириране на дима и парата, които се отделят при готвене, и е предназначен само за битова употреба.

• Съветваме Ви да съхранявате настоящото упътване за да може да го използвате във всеки един момент. При продажба, отдаване под наем или преместване, упътването за употреба трябва да остане заедно с продукта.
• Прочетете внимателно инструкциите! Те съдържат важна информация относно инсталирането, употребата и мерките за безопасност.
• Забранено е нанасянето на електрически или механически изменения върху продукта и върху въздуховодните тръби!
• Преди да пристъпите към инсталирането на уреда, уверете се, че няма увредени части. Ако има такива, свържете се с търговския представител и не пристъпвайте към инсталиране.

Предупреждения

• Преди каквато и да било операция, свързана с почистването или поддръжката, изключете аспиратора от ел. мрежата, като извадите щепсела от контакта или изключите главния прекъсвач в жилището.
• При извършване на всички операции свързани с инсталирането и поддръжката, използвайте работни ръкавици.
• Уредът може да бъде използван от деца на възраст не по-ниска от 8 години и от лица с ограничени физически, сетивни или умствени възможности или хора без опит или необходимите познания, но при условие че са под наблюдение или след като са получили необходимите инструкции за безопасно използване на уреда и свързаните с него опасности.
• Не позволявайте на децата да си играят с уреда!
  • Почистването и поддръжката не

трябва да се извършва от деца без наблюдението на възрастен.

• Помещението трябва да разполага с достатъчна вентилация когато аспираторът се изпозва едновременно с други уреди на газ или друг вид гориво.
• Аспираторът трябва да се почиства често както отвътре така и отвън (ПОНЕ ВЕДНЪЖ В МЕСЕЦА).
• Придържайте се към инструкциите посочени в наръчника за поддръжка!
• Неспазването на инструкциите за почистване на аспиратора и за подмяна и почистване на филтрите води до риск от пожар.
• Строго забранено е приготвянето на ястия фламбе под аспиратора.
• За да подмените лампите, използвайте само тези, които са посочени в раздел „Поддръжка/подмяна на лампите“, както е посочено в настоящия наръчник за експлоатация.
  Използването на открит пламък е вредно за филтрите и може да предизвика пожар, затова трябва на всяка цена да се избягва.
  Приготвянето на пържени храни трябва да се извършва под наблюдение, тъй като сгорещеното олио може да се възпламени.
  ВНИМАНИЕ: Когато готварският плот работи, достъпните части на аспиратора могат да се нагорещят.
• Не свързвайте уреда към ел. мрежата докато не сте приключили окончателно с монтажа.
• Що се отнася до техническите размери и мерките за безопасност, които трябва да предприемете за отвеждането на димните газове навън, Ви препоръчваме да се придържате стриктно към правилата, предвидени в регламентите на компетентните местни власти.
• Аспирираният въздух не трябва да се насочва към

тръбопроводите, които се използват за отвеждане на димните газове, отделящи се при използването на уреди работещи с газ или друг вид гориво.

• Не използвайте и не оставяйте аспиратора без правилно монтирани лампички поради евентуален риск от токов удар.
• Никога не използвайте аспиратора без правилно монтирана решетка!
• Аспираторът не трябва НИКОГА да се използва като опорен плот освен ако това не е специално указано.
• При монтажа изполвайте само фиксиращите болтове, които са доставени заедно с уреда или ако няма такива, закупете подходящи болтове.
• Използвайте болтове с подходяща дължина, както е посочено в наръчника за инсталиране.
• При наличие на съмнения, моля свържете се с оторизирания сервис за техническо обслужване или квалифициран персонал.

⚠️ ВНИМАНИЕ!

• Неисталирането на болтовете и механизмите за фиксиране в съответствие с настоящите инструкции може да доведе до рискове от електрическо естество.
• Не използвайте с програматор, таймер, отделно дистанционно управление или каквото и да е друго устройство, което се активира автоматично.

Този уред отговаря на изискванията на :

• Европейската директива 2012/19/EC
• Waste Electrical and Electronic Equipment (WEEE).

Уверявайки се, че този уред ще бъде рециклиран по подобаващият за това начин, Вие допринасяте за опазването на околната среда и вашето здраве.

Символът ■ върху уреда или в придружаващата го документация посочва, че този продукт не трябва да бъде считан за домашен отпадък, а трябва да бъде предаден в специално предназначените за това пунктове за рециклиране на електрическа и електронна техника. Придържайте се към местните нормативи за преработка на отпадъци. За по-подробна информация във връзка с предаването, събирането и рециклирането на този продукт ви съветваме да се обърнете към компетентните местни служби, службите за събиране на домашни отпадъци или магазинът, в който сте закупили този ел. уред.

Уредът е проектиран, тестван и произведен в съответствие с:

• Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Работни характеристики: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC - Електромагнитна съвместимост: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;

EN/IEC 61000-3-3.

Предложения за правилна употреба, за да се намали въздействието върху околната среда: Включете (ON) аспиратора на минимална скорост, когато започнете да готвите и го оставете да работи няколко минути след приключване на готвенето. Увеличавайте скоростта само в случай на голямо количество дим и пари и използвайте увеличените скорости само в екстремни ситуации. Сменяйте филтъра/филтрите с активен въглен, когато е необходимо, за да поддържате добра ефективност на намаляване на миризмата. Почиствайте филтъра/филтрите за мазнини, когато е необходимо, за да поддържате добра ефективност на филтъра за мазнините. Използвайте максимальния диаметър на системата за отвеждане на въздуха, посочен в това ръководство за оптимизиране на ефективността и за намаляване на шума.

Употреба

Аспираторът има следното предназначение: всмуква и отвежда навън или филтрира въздуха, като едновременно с това го рециклира.

Аспирираща версия

Аспираторът е снабден с отвор "В" в горната част през който излиза димът ( изходната тръба и аксесоарите за фиксиране не са включени).

Филтрираща версия

В случай, че не е възможно отвеждането навън на дима и парата отделени при готвене, можете да използвате аспиратора във вариант на филтрираща версия, като монтирате филтър с активен въглен и дифузор F към носещата основа G. По този начин димът и парата се аспирират през горната решетка H посредством изходната тръба свързана с горния отвор за въздуха B и съединителния фланец монтиран към дифузора F (изходната тръба и аксесоарите за фиксиране не са включени).

Моделите без аспириращ мотор са предназначени за работа само във вариант на аспирираща версия и трябва да бъдат свързани към периферно аспириращо звено, което се закупува отделно.

Инструкциите за свързване се доставят заедно с периферното аспириращо звено.

Монтиране

Аспираторът е предназначен за инсталиране в ъгъла на кухнята.

Минималното разстояние между повърхността, на която се поставят съдовете за готвене и най-ниската част на кухненския аспиратор, трябва да бъде не по-малко от 50cm в случай на електрически печки и не по-малко от 65cm, в случай на газови или комбинирани печки.

Ако в инструкциите на газовия уред за готвене е посочено по-голямо разстояние, то трябва да се има предвид.

Ел. връзка

Напрежението в ел.мрежата трябва да отговаря на

напрежението, което е посочено върху етикета с данните за аспиратора, поставен от вътрешната му страна. Ако е снабден с щепсел свържете аспиратора към контакт, съответстващ на действащите норми и намиращ се на лесно достъпно място дори и след приключване на монтажа. Ако не е снабден с щепсел (директно свързване към мрежата), или щепселът не е на достъпно място след приключване на монтажа, използвайте двуполюсен прекъсвач според нормите, така че да се осигури пълно изключване на мрежата при свръхнапрежение III, в съответствие с правилата за монтиране.

⚠️ ВНИМАНИЕ!

Преди да свържете отново аспиратора към мрежата и да проверите дали функционира правилно, проверете дали кабельт е монтиран както трябва.

Монтаж

При все това, Ви препоръчваме да се посъветвате с квалифициран техник, за да сте сигурни, че доставените аксесоари са подходящи за целта. Стената, съответно таванът, трябва да бъдат достатъчно стабилни за да издържат на натоварването.

Фиг.4-5-6-7-8-9-10-11-12-13-14-15

Внимание! Препоръчително е аспираторът да се инсталира от квалифициран техник, тъй като е необходим голям опит. За монтажа трябва да разполагате с професионален нивелир, бормашина със свредла ∅8 мм. за стена и ∅3,5 мм. за метал и отвертка-кръстачка.

Прекъснете захранването през главното ел. табло на жилището.

Отстранете филтъра (филтрите) за мазнини и рамката на филтъра с активен въглен.

1. Начертайте с молив 2 двойки ПЕРФЕКТНО ХОРИЗОНТАЛНИ линии върху стената съответно вдясно и вляво от кухненския ъгъл, където желаете да монтирате аспиратора:

Първата двойка представлява разстоянието между готварския плот и аспиратора и служи като ориентир при инсталирането на ъгловите скоби.

Внимание! Ђгловите скоби трябва да бъдат инсталирани тогава, когато не сте сигурни, че стените, които образуват ъгъла са напълно перпендикулярни.

Втората двойка, 50 мм. по-нависоко спрямо първата, служи за обозначаване разположението на долната част на носещата структура на аспиратора.

1. Поставете носещата структура в ъгъла на стената по такъв начин, че дясната и лявата й страна да се намират на еднакво разстояние от ъгъла на стената (уверете се също така, че тази част, в която се намират хоризонталните отвори, е обърната нагоре), отбележете и пробийте 4-те външни отвора, поставете 4-те дюбела в стената и фиксирайте с помощта на 4-те винта.

2. С помощта на 4 винта фиксирайте долната опорна планка към носещата структура.

3. Уверете се, че дясната и лявата стена на кухненския ъгъл, където желаете да монтирате аспиратора са идеално перпендикулярни една на друга; в противен случай инсталирайте ъгловите покрития:

Поставете ъгловите покрития върху дясната и лявата стена.

Забележка: долната страна на ъгловите покрития трябва да съвпада с по-долната двойка линии, които начертахте преди това върху стената – освен това и двете трябва да съвпадат с ъгъла на стената и по възможност да образуват една единствена и непрекъсната рамка от дясната до лявата страна.

Отбележете и пробийте 6-те отвора, поставете 6-те дюбела в стената и с помощта на 6 винта и шайби монтирайте ъгловите скоби към стената.

1. Поставете опорната планка за комина „G“ върху стената непосредствено под тавана, по такъв начин, че дясната и лявата й страна да бъдат на еднакво разстояние от ъгъла на стената. Използвайте опорната планка за комина като шаблон за пробиване на отворите, отбележете с молив и пробийте 4-те отвора, след което поставете 4-те дюбела.

Аспирираща версия / Филтрираща версия: Фиксирайте опорната планка за комина към стената с помощта на 4 винта.

Само за филтрираща версия: регулирайте дължината на дифузора „F” в зависимост от широчината на опорната планка за комина „G”, след което фиксирайте удължителите с помощта на 2 винта и монтирайте дифузора към опорната планка за комина „G” с помощта на 4 винта.

1. Поставете аспиратора върху долната опорна планка.

2. a.-b. Вмъкнете долната част на аспиратора в аспириращото звено.

с. С помощта на 6 винта фиксирайте долната част на аспиратора към аспириращото звено.

Внимание! Аспираторът все още не е окончателно монтиран към стената, затова всяка последваща операция трябва да се извършва много внимателно, за да може аспираторът да не се откачи от опорната планка и да причини щети на хора или предмети.

1. Осъществете ел. връзките между двете части.

2. Чрез двата регулационни винта, които се намират върху куките, регулирайте разстоянието на аспиратора от стената и хоризонталното му разположение.

Ако сте монтирали ъгловите скоби (т.е. ако стените на кухненския ъгъл НЕ са перфектно перпендикулярни една на друга): уверете се, че аспираторът приляга напълно към ъгловите скоби.

Ако не сте монтирали ъгловите скоби (т.е. ако стените на кухненския ъгъл са перфектно перпендикулярни една на друга):

а. уверете се, че долната страна на аспиратора е в идеално хоризонтално положение (ако е монтирана правилно, трябва да съвпада или да е успоредна на по-ниската хоризонталана линия, начертана върху

стената (вж. първата операция на монтаж).

b. с помощта на молив отбележете двете точки (дясна и лява) за окончателното фиксиране.

с. отстранете аспиратора и пробийте 2-та отвора, поставете 2-та дюбела в стената, окачете另外о аспиратора и го фиксирайте окончателно с помощта на 2 винта и 2 шайби.

1. Фиксирайте окончателно моторната група към носещата структура: с помощта на бормашина пробийте пилотен отвор ∅3,5 мм. в носещата структура, като преминете през отвора ниско долу във вътрешната част на корпуса на мотора, след което фиксирайте окончателно с 1 винт и 1 шайба.

2. Свържете димоотводната тръба към свързващия пръстен, разположен над аспириращия мотор (тръбата и фиксиращите скоби не са включени в комплекта и трябва да бъдат закупени отделно).

В случай, че аспираторът се използва във вариант на аспирираща версия, другият край на тръбата трябва да се свърже към димоотвод, а в случай, че се използва във вариант на филтрираща версия към дифузор „F”.

1. Осъществете ел. връзките.

2. Поставете комините и ги фиксирайте към опорната планка за комини „G“ (20b) с помощта на 2 винта (20a).

3. Приплъзнете долната част на комина докато прокрие изцяло аспириращото звено, което трябва да влезе на специално определеното място над аспиратора.

4. Поставете двете странични покрития (фиксиране чрез сглобка), двете части не са взаимозаменяеми.

Монтирайте отново рамката на филтъра с активен въглен и на филтъра/филтрите за мазнини и проверете дали аспиръторът функционира правилно.

1. Контролен панел
2. Филтър за мазнините
3. Дръжка за изваждане на филтъра за мазнините
4. Халогенна лампа
5. Пароизолационна решетка
6. Телескопична вентилационна шахта
7. Въздухоотводен изход (само за филтриращата версия)

Начин на употреба

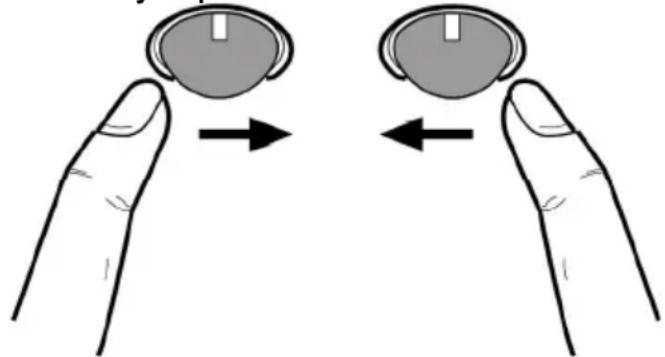

Елементът „control ball” представлява рокер превключвател.

При последователно натискане надясно на контролния бутон „control ball” аспираторът се включва и може да бъде избрана мощността на аспириране (чак до интензивната мощност); след още едно натискане надясно аспираторът се изключва.

За да включите осветлението

Натиснете контролния бутон „control ball” наляво, натиснете още един път, за да изключите осветлението.

Поддръжка

Почистване

За почистването използвайте ЕДИНСТВЕНО кърпа, навлажнена с неутрални течни почистващи препарати. НЕ ИЗПОЛЗВАЙТЕ ИНСТРУМЕНТИ ИЛИ ПРИБОРИ ЗА ПОЧИСТВАНЕ!

Избягвайте препарати, които съдържат абразивни частици. НЕ ИЗПОЛЗВАЙТЕ СПИРТ!

Филтър за мазнини

Фиг.2

Да се почиства веднъж месечно или когато индикаторът за пренасищане на филтрите го показва (разбира се в случай, че модельт, който сте закупили е снабден с такъв индикатор).

Използвайте не много силни миялни препарати и почиствайте ръчно или в съдомиялна машина, но на ниска температура и кратък режим на измиване.

При миене на металния филтър за мазнините в съдомиялната машина е възможно той да се обезцвети, но това по никакъв случай не намалява възможностите му за филтриране.

За да откачите филтъра за мазнини "В" дръпнете дръжката с пружинен механизмъм.

Филтър с активен въглен (само за филтрираща версия)

Фиг.3

Задържа неприятните миризми, които се отделят при пържене.

Филтърът с активен въглен може да бъде почистван на всеки два месеца или когато индикаторът за насищане на филтрите (ако избраният от Вас модел е снабден с такъв) го показва. Мие се с топла вода и подходящи препарати или в съдомиялна машина на 65°C. Във втория случай в съдомиялната машина не трябва да има други съдове и трябва да се изпълни режима на измиване докрай.

След това извадете филтъра и го подсушете внимателно, извадете възглавничката от пластмасовата конструкция и поставете филтъра във фурната за да го изсушите напълно. Задръжте в продължение на 10 минути на 100°C.

Възглавничката трябва да бъде подменяна на всеки 3 години и в случай, че покритието й е увредено.

Разглобете рамката, която придържа филтъра. За тази цел завъртете на 90° валчестите дръжки (g), които я придържат към аспиратора.

Поставете възглавничката с активен въглен (i) в рамката (h) и монтирайте на специално определеното за това място (j).

Възможно е също така да използвате стандартен филтър с активен въглен за еднократна употреба, който трябва да бъде подменян на всеки 3-4 месеца.

Рамката и възглавничката на филтъра с активен въглен са едно цяло; следователно рамката доставена с комплекта е абсолютно ненужна.

Монтирайте на специално определеното за това място.

Подмяна на ел. крушки

Аспираторът разполага с осветителна система със СВЕТОДИОДИ.

СВЕТОДИОДИТЕ гарантират оптимално осветление, до 10 пъти по-силно от традиционните лампи и позволяват 90% икономия на електроенергия.

За подмяна се обърнете към сервиса за техническо обслужване.
