Synthesis IX/A/100 - Okap kuchenny ELICA - Bezpłatna instrukcja obsługi

Marka	Elica
Model	Synthesis IX/A/100
Kategoria	Okap kuchenny
Typ instalacji	Kąt kuchenny (wersja zewnętrzna lub recyrkulacja wewnętrzna)
Szerokość	100 cm
Zasilanie elektryczne	220-240 V ~ 50/60 Hz (zgodnie z tabliczką znamionową)
Liczba prędkości	Płynna regulacja za pomocą control ball (wahadło)
Sterowanie	Control ball (wahadło) – w prawo do odsysania, w lewo do oświetlenia
Oświetlenie	LED (wysoka wydajność, 90% oszczędności energii)
Filtr tłuszczowy	Metalowy, zmywalny w zmywarce (czyszczenie miesięczne)
Filtr węglowy	Opcjonalny dla wersji recyrkulacji – zmywalny co 2 miesiące, wkład wymieniany co 3 lata
Minimalna odległość od płyty grzejnej	50 cm (elektryczna) / 65 cm (gazowa lub mieszana)
Wydajność powietrza	Nieokreślona (optymalizowana przez maksymalną średnicę przewodu)
Poziom hałasu	Nieokreślony
Bezpieczeństwo	Odłączenie przed konserwacją, użytkowanie zgodne z normami EN/IEC 60335
Konserwacja	Czyszczenie zewnętrzne wilgotną szmatką i neutralnym detergentem (bez alkoholu i środków ściernych)
Wymiana lamp	Tylko przez autoryzowany serwis techniczny
Zgodność	Dyrektywy WEEE (recykling), normy bezpieczeństwa i wydajności
Akcesoria w zestawie	Kołki, śruby, uchwyty montażowe, konstrukcja nośna (rura wydechowa nie jest dołączona)
Gwarancja	Skontaktuj się ze sprzedawcą (nie określona w instrukcji)

Często zadawane pytania - Synthesis IX/A/100 ELICA

Jak zainstalować okap Elica Synthesis IX/A/100 ?

Instalacja musi być wykonana przez wykwalifikowanego instalatora. Okap jest przeznaczony do umieszczenia w kącie kuchennym. Należy bezwzględnie postępować zgodnie z instrukcją montażu z instrukcji, używając odpowiednich kołków do ściany. W przypadku wersji z odprowadzeniem na zewnątrz podłącz rurę wydechową (nie dołączoną) do górnego wylotu powietrza. W przypadku wersji recyrkulacji zainstaluj filtr węglowy i deflektor.

Jaką minimalną odległość muszę zachować między okapem a płytą grzejną?

Minimalna odległość między powierzchnią grzejną a najniższą częścią okapu wynosi 50 cm dla kuchenek elektrycznych i 65 cm dla kuchenek gazowych lub mieszanych. Jeśli instrukcje Twojego urządzenia grzejnego określają większą odległość, zachowaj ją.

Jak czyścić filtr tłuszczowy okapu?

Metalowy filtr tłuszczowy należy czyścić przynajmniej raz w miesiącu. Można go myć ręcznie łagodnym detergentem lub w zmywarce w niskiej temperaturze i szybkim cyklu. Aby go zdemontować, pociągnij sprężynowy uchwyt znajdujący się pod okapem. Pamiętaj, że mycie w zmywarce może odbarwić filtr, ale nie wpływa to na jego skuteczność.

Jak konserwować lub wymieniać filtr węglowy?

Jeśli używasz okapu w wersji recyrkulacji, filtr węglowy można czyścić co dwa miesiące w gorącej wodzie lub w zmywarce w temperaturze 65°C. Po umyciu wyjmij wkład węglowy z plastikowej ramki i wysusz go w piekarniku w temperaturze 100°C przez 10 minut. Wymień wkład co 3 lata lub jeśli jest uszkodzony. Istnieje również tradycyjny filtr węglowy niezmywalny, który należy wymieniać co 3-4 miesiące.

Jak wymienić lampy okapu?

Okap jest wyposażony w oświetlenie LED. Diody LED mają bardzo długą żywotność (nawet 10 razy dłuższą niż tradycyjne żarówki) i nie wymagają częstej wymiany. W przypadku awarii skontaktuj się z autoryzowanym serwisem technicznym Elica w celu wymiany.

Czy mogę używać okapu bez odprowadzenia na zewnątrz?

Tak, możesz używać okapu w wersji recyrkulacji. W tym celu zainstaluj filtr węglowy i deflektor (nie dołączone) na wsporniku okapu. Dym i para są filtrowane i zawracane do kuchni przez górny grill. Instrukcje montażu są szczegółowo opisane w instrukcji.

Co robić w przypadku awarii okapu?

W przypadku awarii najpierw sprawdź zasilanie elektryczne (wyłącznik, gniazdko). Jeśli problem nie ustąpi, nie próbuj samodzielnie naprawiać. Skontaktuj się z wykwalifikowanym instalatorem lub serwisem technicznym Elica. Do wymiany części (filtry, lampy) używaj wyłącznie oryginalnych części.

Czy okap wyłącza się automatycznie?

Nie, okap Elica Synthesis IX/A/100 nie posiada automatycznego wyłączania. Sterowanie odbywa się za pomocą control ball (wahadło): przesuń go w prawo, aby włączyć i ustawić prędkości odsysania, a w lewo, aby włączyć/wyłączyć oświetlenie. Aby wyłączyć okap, kontynuuj przesuwanie control ball w prawo aż do zatrzymania.

Jakie środki czyszczące są zalecane do okapu?

Do czyszczenia zewnętrznego używaj wyłącznie wilgotnej szmatki nasączonej neutralnym detergentem w płynie. Nigdy nie używaj narzędzi ściernych, alkoholu ani produktów zawierających alkohol. Unikaj także agresywnych środków czyszczących. W przypadku filtrów postępuj zgodnie z instrukcjami (łagodny detergent do filtra tłuszczowego, gorąca woda do filtra węglowego).

Czy okap nadaje się do kuchenki gazowej?

Tak, okap można zainstalować nad kuchenką gazową, pod warunkiem zachowania minimalnej odległości 65 cm między powierzchnią grzejną a okapem. Ponadto pomieszczenie musi być odpowiednio wentylowane, jeśli okap jest używany jednocześnie z innymi urządzeniami spalającymi. Nigdy nie flambiżuj potraw pod okapem i pilnuj smażenia, aby uniknąć pożaru.

INSTRUKCJA OBSŁUGI Synthesis IX/A/100 ELICA

PL Instrukcja montażu i obsługi

PL - Instrukcja montażu i obsługi

Przy przeprowadzaniu instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji. Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap służy do zasysania oparów kuchennych i jest przeznaczony wyłącznie do użytku domowego.

• Należy zachować instrukcję obsługi aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży urządzenia lub przeprowadzki, należy upewnić się, że dołączono do niego instrukcję obsługi.
• Uważnie zapoznać się z treścią instrukcji obsługi, która dostarcza dokładne informacje dotyczące instalacji, użytkowania i pielęgnacji urządzenia..
• Nie dokonywać zmian elektrycznych czy mechanicznych w urządzeniu lub na przewodach odprowadzających.
• Przed przystąpieniem do montażu urządzenia należy sprawdzić czy któraś z jego części składowych nie jest uszkodzona. Jeśli tak, należy skontaktować się ze sprzedawcą i zaprzestać kontynuowania instalacji.

Ostrzeżenia

• Przed każdym rozpoczęciem czyszczenia lub konserwacji należy odłączyć okap od zasilania elektrycznego poprzez wyciągnięcie wtyczki lub odłączenie głównego bezpiecznika pomieszczenia.
• W trakcie wykonywania wszystkich prac instalacyjnych i konserwacyjnych należy używać rękawice robocze.
• Urządzenie może być używane przez dzieci w wieku nie niższym niż 8 lat oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej lub pozbawione doświadczenia czy niezbędnej wiedzy, pod warunkiem, że pozostaną pod nadzorem lub zostaną poinstruowane o bezpiecznym używaniu urządzenia i zrozumieją niebezpieczeństwa z nim związane. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.

- Czyszczenie i konserwacja nie może być wykonywana przez dzieci pozostawione bez opieki.

- Pomieszczenie, w którym zainstalowany jest okap powinno

posiadać odpowiednią wentylację, kiedy jest on używany jednocześnie z innymi urządzeniami zasilanymi gazem lub innymi paliwami.

- Okap powinien być często czyszczony zarówno wewnętrznie jak i na zewnątrz (PRZYNAJMNIĘJ RAZ NA MIESIĄC), należy bez względune przestrzegać wskazówek zawartych w instrukcji konserwacji. Nieprzestrzeganie zasad czyszczenia okapu oraz wymiany i czyszczenia filtrów może spowodować ryzyko powstania pożaru.

- Jest surowo zabronione przygotowywanie posiłków z płomieniem pod okapem.

- Aby wymienić lampkę należy użyć wyłącznie ten rodzaj lampki, który został wskazany w rozdziale konserwacja/wymiana lampki w niniejszej instrukcji.

Używanie wolnego płomienia jest szkodliwe dla filtrów i może spowodować pożary, dlatego należy tego unikać w każdym przypadku.

Smażenie musi być wykonywane pod kontrolą, aby uniknąć zapalenia się rozgrzanego oleju.

UWAGA: Kiedy powierzchnia do gotowania jest włączona dostępne części okapu mogą sią rozgrzać.

- Nie podłącać urządzenia do sieci elektrycznej dopóki instalacja nie zostanie całkowicie zakończona.

- Jeśli chodzi o normy techniczne i bezpieczeństwa, których należy przestrzegać podczas wydalania oparów należy rygorystycznie przestrzegać zasad przewidzianych w regulaminie właściwych organów lokalnych.

- Zasysane powietrze nie może być przekazane do kanału używanego do wydalania oparów wytworzonych przez urządzenia spalania gazów lub innych paliw.

- Nie należy używać ani pozostawiać okapu pozbawionego poprawnie zamontowanych lampek w związku z możliwością porażenia prądem.

- Nigdy nie używać okapu bez poprawnie zamontowanej

kratki!

• Okap nie może być NIGDY używany, jako płaszczyzna oparcia, o ile nie zostało to wyraźnie wskazane.
• Należy używać do instalacji wyłącznie śrub mocujących będących na wyposażeniu z produktem lub jeśli ich nie ma na wyposażeniu, zakupić właściwy rodzaj śrub.
• Używać śrub o odpowiedniej długości, które są opisane w Przewodniku do instalacji.
• W razie wątpliwości, skontaktować się z odnośnym autoryzowanym centrum obsługi lub z wykwalifikowanym personelem.

UWAGA!

• Niezainstalowanie śrub i urządzeń mocujących zgodnie z instrukcją może spowodować zagrożenia natury elektrycznej.
• Nie stosować w połączeniu z oddzielnym programatorem, timerem, zdalnym sterowaniem lub każdym innym urządzeniem, które uaktywnia się automatycznie.

Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/EC w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczynią się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Symbol na urządzeniu lub opakowaniu oznacza, że tego produktu nie można traktować jak innych odpadów komunalnych. Należy oddać go do właściwego punktu zbiórki i recyklingu sprzętów elektrycznych i elektronicznych.

Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych urządzeń na środowisko oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Urządzenie zostało zaprojektowane, przetestowane i wyprodukowane zgodnie z następującymi warunkami:

• Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Sugestie dotyczące prawidłowego użytkowania w celu zmniejszenia wpływu na środowisko:

Włączyć okap na minimalne obroty w momencie rozpoczęcia gotowania i zostawić go włączony przez kilka minut po zakończeniu gotowania. Zwiększać obroty jedynie w przypadku dużej ilości dymu i pary oraz używać wysokich obrotów tylko w ekstremalnych sytuacjach. W razie potrzeby wymienić filtr/filtry węglowe, aby utrzymać dobrą skuteczność redukcji zapachów. W razie konieczności wyczyścić filtr/filtry smaru, aby utrzymać dobrą wydajność filtra smaru. Używać maksymalnej średnicy systemu wentylacyjnego wskazanej w niniejszej instrukcji, w celu optymalizacji wydajności i minimalizacji hałasu.

Obstuga

Urządzenie można używać jako wyciąg (odprowadzanie oparów na zewnątrz) bądź jako pochłaniacz (opary są filtrowane i odprowadzane z powrotem do pomieszczenia).

Okap pracujący jako wyciąg

Okap jest zaopatrzony w wyjście powietrza górne B do odprowadzania oparów na zewnątrz (rura odprowadzająca i obejmy mocujące nie stanowią wyposażenia okapu).

Okap pracujący jako pochłaniacz

W wypadku, gdyby nie było możliwe wypuszczanie dymu i pary kuchni na zewnątrz, można używać okap w wersji filtrującej. Montując filtr węgla aktywnego i deflektor F na podstawie ( skrzynce) G, dymy i para będą przetworzone przez ruszt podstawowy H poprzez rurę wypustu połączoną przy wyjściu powietrza górnego B i pierścienia łączącego, zamontowanego na deflektorze F ( rura wylotu i zaciski mocujące nie są załączone do kompletu wyposażenia).

Modele okapów, które nie posiadają wentylatora wyciągowego, funkcjonują wyłącznie jako wyciąg i muszą być połączone z urządzeniem wyciągowym (nie zawartym w wyposażeniu).

Wskazówki dotyczące podłączenia są dostarczane razem z zewnętrznym urządzeniem wyciągowym.

Instalacja okapu

Okap został zaprojektowany w taki sposób, aby został zamontowany w rogu kuchni.

Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 50cm w przypadku kuchenek elektrycznych i nie mniej niż 65cm w przypadku kuchenek gazowych lub typu mieszanego.

Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań.

Połączenie elektryczne

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji.

Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, również po zakończonej instalacji, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwia całkowite odcięcie od sieci elektrycznej w warunkach nadprądowych kategorii III, zgodnie z zasadami instalacji.

⚠ UWAGA!

Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności jego działania należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany.

Instalacja okapu

Okap jest zaopatrzony w kołki mocujące odpowiednie do większości ścian i sufitów. Konieczne jest jednak zasięgnięcie porady wykwalifikowanego technika, aby upewnić się co do odpowiedności materiałów w zależności od typu ściany lub sufitu. Ściana lub sufit muszą być odpowiednio mocne, aby utrzymać ciężar okapu.

Rys. 4-5-6-7-8-9-10-11-12-13-14-15

Uwaga! Zaleca się, aby okap instalowany był przez wykwalifikowanego technika instalacyjnego gdyż wszystkie operacje muszą być wykonywane ze szczególną biegłością. Podczas instalacji należy być wyposażonym w profesjonalną poziomicę oraz w wiertarkę z wiertłami do muru o ∅8mm oraz do metalu o ∅3,5mm i w śrubokręt krzyżakowy.

Odłączyć okap oddziałując na fazy połączenia elektrycznego na głównej tablicy domostwa.

Usunąć filtr/y oraz obudowę filtra węglowego.

1. Za pomocą ołówka wykonać 2 pary linii DOKŁADNIE POZIOMYCH na ścianach prawej i lewej odpowiadających narożnikowi kuchni gdzie chce się zainstalować okap:

Pierwsza para przedstawia odległość pomiędzy powierzchnią gotowania a okapem i będzie służyć również, jako odniesienie do instalacji wsporników narożnikowych.

Uwaga! Wsporniki narożnikowe należy montować, kiedy nie ma się pewności, że ściany tworzące narożnik nie są dokładnie prostopadłe.

Druga para, znajdująca się wyżej o 50 mm od pierwszej służy do wskazania umiejscowienia dolnej strony struktury podtrzymującej okap.

1. Oprzeć strukturę podtrzymująca na rogu ściany w taki sposób, aby jej boki, prawy i lewy, były w tej samej odległości od narożnika ściany (dodatkowo należy sprawdzić czy bok z serią otworów poziomych jest zwrócony do góry), zaznaczyć 4 otwory zewnętrzne i wywiercić je, wprowadzić 4 kołki do muru i zamocować 4 śrubami.

2. Zamocować dolny wspornik do struktury podtrzymującej za pomocą 4 śrub.

3. Upewnić się, że narożnik kuchni gdzie chce się zamontować okap posiada ścianę prawą i lewą dokładnie prostopadłe, w przeciwnym razie należy zainstalować oprofilowanie kątowe:

Oprzeć oprofilowanie kątowe do ściany prawej i lewej.

Uwaga: dolna strona oprofilowania kątowego musi kolidować z niższą parą linii poprzednio zaznaczonych na murze – obydwie muszą również zbiegać się z narożnikiem ściany, tworząc między nimi ciągłą ramę od prawej do lewej strony.

Zaznaczyć 6 otworów i wywiercić je, wprowadzić 6 kołków i za pomocą 6 śrub i podkładek zamocować do ściany wsporniki narożnikowe.

1. Zastosować wspornik podtrzymania kominów "G" do ściany przylegającej do sufitu w taki sposób, aby jego boki, prawy i lewy, były w takiej samej odległości od narożnika ściany, użyć wspornika podtrzymania kominów, jako wzornika otworów i zaznaczyć ołówkiem 4 otwory, wykonać je i wprowadzić 4 kołki.

Wersja ssąca/ Wersja filtrująca: Zamocować wspornik podtrzymania kominów do ściany za pomocą 4 śrub.

Tylko wersja filtrująca: wyregulować rozpiętość deflektora F na podstawie szerokości wspornika podtrzymania kominów G zamocować przedłużacze za pomocą 2 śrub i przymocować deflektor do wspornika podtrzymania kominów G za pomocą 4 śrub.

1. Zawiesić okap do dolnego wspornika podtrzymania.

2. a.-b. Wprowadzić dolną część okapu do grupy zasysającej. c. Zamocować dolną część okapu do grupy zasysającej za pomocą 6 śrub.

Uwaga! Okap nie jest jeszcze definitelywnie przymocowany do ściany, dlatego każda kolejna operacja musi być wykonywana z należyta ostrożnością aby uniknąć odłączenia okapu od wspornika podtrzymania i spowodowania szkód dla osób lub rzeczy.

1. Wykonać połączenia elektryczne pomiędzy dwoma częściami.

2. Wyregulować odległość okapu od ściany i jego ustawienie poziome, poprzez oddziaływanie na 2 śruby regulacyjne znajdujące się na zaczepach okapu.

Jeśli zostały zamontowane wsporniki kątowe (narożnik kuchni NIE JEST dokładnie prostopadły): sprawdzić czy okap opiera się dokładnie na wspornikach kątowych.

Jeśli nie zostały zamontowane wsporniki kątowe (narożnik kuchni jest dokładne prostopadły):

a. sprawdzić czy dolna część okapu jest dokładnie pozioma (jeśli jest poprawnie zamontowana powinna zbiegać się lub być równoległa z niższą linią poziomą zaznaczoną na murze (zobacz operacje montażowe 1).

b. zaznaczyć ołówkiem 2 punkty (prawy i lewy) mocowania definitywnego.

c. zdjąć okap i wykonać 2 otwory, wprowadzić 2 kołki do muru, ponownie zamontować okap i definitywnie zamocować 2 śrubami i podkładkami.

1. Zamocować definitywnie grupę silnika do struktury podtrzymującej: wiertarką wykonać na strukturze podtrzymującej otwór pilotujący o ∅3,5mm przechodząc przez otwór znajdujący się na dole wewnątrz komory silnika, następnie zamontować definitywnie za pomocą 1 śruby i podkładki.

2. wykonać połączenie rury (rurę i zaciski należy zakupić gdyż nie ma ich na wyposażeniu) do wydalania oparów do pierścienia połączeniowego znajdującego się nad jednostką silnika zasysającego.

Druga końcówka rury musi być połączona do urządzenia wydalającego opary na zewnątrz w przypadku używania

okapu w wersji zasysającej lub do deflektora F w przypadku używania okapu w wersji filtrującej.

1. Wykonać połączenie elektryczne.
2. Przyłożyć kominy i zamocować je za pomocą 2 śrub (20a) do wspornika podtrzymania kominów "G" (20b).
3. Opuścić dolną sekcję komina tak aby całkowicie zakryła grupę zasysającą aż do wprowadzenia go do odnośnego siedziska ponad okapem.
4. Zastosować dwie osłony boczne – mocowane na zatrzask – osłony nie są zamienne między sobą.

Ponownie zamontować obudowę filtra węglowego oraz filtr/y tłuszczowe i sprawdzić czy okap działa we właściwy sposób.

Opis okapu

Rys. 1

1. Panel sterowniczy
2. Filtr przeciwtłuszczowy
3. Uchwyt osłony filtra przeciwtłuszczowego
4. Żarówka halogenowa
5. Osłona przeciw parze
6. komin teleskopowy
7. wylot powietrza ( tylko w wersji filtrującej)

Działanie okapu

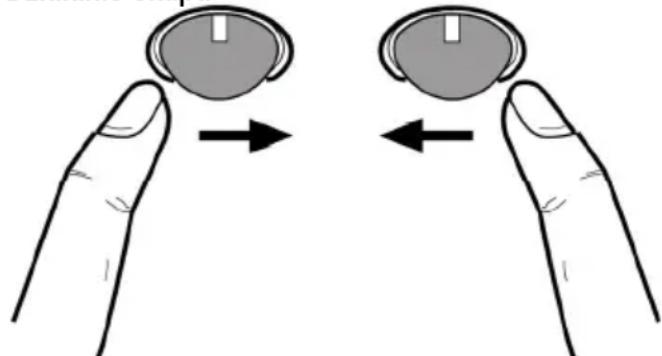

"Control ball" jest wyłącznikiem kompensatorowym.

Wciskając „control ball” w prawa stronę włącza się okap i wybiera się moc zasysania Az do intensywnej, wciskając w prawą stronę okap wyłącza się.

Aby włączyć oświetlenie

Wcisnąć “control ball” w lewą stronę, jeszcze raz, aby je wyłączyć.

Konserwacja

Czyszczenie okapu

Do czyszczenia używać WYŁĄCZNIE szmatki nawilżonej płynnymi neutralnymi środkami czyszczącymi. DO

CZYSZCZENIA NIE NALEŻY UŻYWAĆ NARZĘDZI ANI

PRZYRZĄDÓW! Unikać stosowania produktów zawierających środki ścierne. NIE STOSOWAĆ ALKOHOLU!

Filtr przeciwtłuszczowy

Rys. 2

Musi być czyszczony co najmniej raz w miesiącu (lub gdy wskaźnik zanieczyszczenia filtrów – jeżeli wasz model okapu

posiada wskaźnik – informuje o konieczności jego wymiany), za pomocą nieagresywnego środka czyszczącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia.

Podczas mycia w zmywarce metalowy filtr tłuszczowy może się odbarwić, ale nie zmienia się jego charakterystyczne cechy filtrujące.

Aby rozmontować filtr tłuszczowy pociągnąć rączkę otwarcia (B).

Filtr na węgiel ( tylko dla wersji filtrującej)

Rys. 3

Zatrzymuje przykre zapachy pochodzące z gotowania.

Filtr węglowy może być myty co dwa miesiące (lub jeżeli wskaźnik zanieczyszczenia filtrów – jeżeli wasz model okapu posiada wskaźnik – informuje o konieczności wymiany filtrów) w ciepłej wodzie i środkami odpowiednimi lub w zmywarce w temperaturze 65°(w wypadku mycia w zmywarce zastosować cykl pełny bez innych przedmiotów w zmywarce).

Usunąć nadmiar wody bez niszczenia filtra, potem zdjąć materacyjk znajdujący się wewnątrz ochrony plastikowej i włożyć go do piekarnika na dziesięć minut w temperaturze 100° aby osuszyć go całkowicie.

Wymienić materacyk co trzy lata i za każdym razem jak materiał jest uszkodzony.

Zdjąć ramkę podtrzymująca filtr obracając o 90° uchwyt (g) który umocowuje go do okapu.

Włożyć materacyk (i) węglowy do wnętrza ramki (h) i zamontować wszystko na właściwym miejscu. (j).

Można stosować filtr węglowy tradycyjny, który nie należy czyścić ani regenerować, lecz należy wymieniać co 3 – 4 miesiące.

Rama spawana jest z materacem filtru węglowego i dlatego nie należy stosowć ramy, która ewentualnie zawarta jest w wyposażeniu okapu.

Umieścić filtr w przeznaczonym do tego miejscu, po czym umocować go za pomocą urządzeń blokujących.

Wymiana lampek

Okap zaopatrzony jest w system oświetlenia, który bazuje się na technologii LED.

LED gwarantują optymalne oświetlenie, trwałość 10 razy większą od lamp tradycyjnych i pozwalają zaoszczędzić 90% energii elektrycznej.

W celu wymiany należy zwrócić się do serwisu obsługi technicznej.
