Márka	Elica
Modell	Synthesis IX/A/100
Kategória	Páraelszívó
Beépítési mód	Konyhai sarok (kültéri elszívás vagy belső recirkulációs változat)
Szélesség	100 cm
Tápellátás	220-240 V ~ 50/60 Hz (az adattábla szerint)
Sebességfokozatok száma	Fokozatmentes, balanszer gombos vezérléssel
Vezérlés	Control ball (balanszer) – jobbra szívófunkció, balra világítás
Világítás	LED (nagy hatásfokú, 90%-os energia megtakarítás)
Zsírszűrő	Fém, mosogatógépben mosható (havi tisztítás)
Aktív szénszűrő	Opcionális recirkulációs változathoz – 2 havonta mosható, a párna 3 évente cserélendő
Minimális távolság a főzőlaptól	50 cm (elektromos) / 65 cm (gáz vagy vegyes)
Levegő kapacitás	Nincs megadva (maximális csőátmérővel optimalizálva)
Zajszint	Nincs megadva
Biztonság	Karbantartás előtti lekapcsolás, EN/IEC 60335 szabványok szerinti használat
Karbantartás	Külső tisztítás nedves ruhával és semleges tisztítószerrel (alkohol és súrolószerek nélkül)
Lámpák cseréje	Csak az arra jogosult szerviz által
Megfelelőség	WEEE irányelvek (újrahasznosítás), biztonsági és teljesítményszabványok
Tartozékok	Dübelek, csavarok, rögzítő kengyelek, tartószerkezet (elvezetőcső nem tartozék)
Garancia	Kérdezze a forgalmazót (a használati útmutatóban nincs megadva)

Gyakran ismételt kérdések - Synthesis IX/A/100 ELICA

Hogyan szereljem fel az Elica Synthesis IX/A/100 páraelszívót?

A szerelést szakképzett szerelőnek kell elvégeznie. Az elszívó konyhai sarokba való elhelyezésre készült. Kövesse a használati útmutató szerelési utasításait, a falhoz megfelelő dübeleket használva. Kültéri elszívás esetén csatlakoztasson egy elvezetőcsövet (nem tartozék) a felső levegőkimenethez. Recirkulációs változathoz szereljen be egy aktív szénszűrőt és egy terelőlapot.

Milyen minimális távolságot kell betartanom az elszívó és a főzőlap között?

A minimális távolság a főzőfelület és az elszívó legalacsonyabb része között 50 cm elektromos tűzhelyek, és 65 cm gáz- vagy vegyes tűzhelyek esetén. Ha a főzőkészülék utasításai nagyobb távolságot írnak elő, azt kell betartani.

Hogyan tisztítsam a zsírszűrőt?

A fém zsírszűrőt legalább havonta egyszer kell tisztítani. Mosható kézzel nem agresszív tisztítószerrel, vagy mosogatógépben alacsony hőmérsékleten, gyors programon. A leszereléséhez húzza meg az elszívó alatti rugós fogantyút. A mosogatógépes mosás elszínezheti a szűrőt, de ez nem befolyásolja a hatékonyságát.

Hogyan karbantartsam vagy cseréljem az aktív szénszűrőt?

Ha az elszívót recirkulációs üzemmódban használja, a szénszűrő két havonta tisztítható meleg vízzel vagy mosogatógépben 65°C-on. Mosás után vegye ki a szénpárnát a műanyag keretből, és szárítsa sütőben 100°C-on 10 percig. Cserélje a párnát 3 évente vagy ha sérült. Létezik hagyományos, nem mosható szénszűrő is, amelyet 3-4 havonta kell cserélni.

Hogyan cseréljem a lámpákat?

Az elszívó LED világítással rendelkezik. A LED-ek élettartama nagyon hosszú (akár 10-szer hosszabb, mint a hagyományos izzóké), így nem igényelnek gyakori cserét. Meghibásodás esetén lépjen kapcsolatba az Elica hivatalos szervizével a cseréhez.

Használhatom az elszívót kültéri elvezetés nélkül?

Igen, használhatja recirkulációs változatban. Ehhez szereljen be egy aktív szénszűrőt és egy terelőlapot (nem tartozék) az elszívó tartójára. A füstök és gőzök ekkor átszűrődnek, és a felső rácsokon keresztül visszakerülnek a konyhába. A szerelési útmutatót a használati útmutató tartalmazza.

Mit tegyek, ha az elszívó meghibásodik?

Meghibásodás esetén először ellenőrizze a tápellátást (megszakító, konnektor). Ha a probléma továbbra is fennáll, ne próbálja saját maga megjavítani. Forduljon szakképzett szerelőhöz vagy az Elica szervizéhez. Alkatrészek (szűrők, lámpák) cseréjéhez kizárólag eredeti alkatrészeket használjon.

Az elszívó automatikusan kikapcsol?

Nem, az Elica Synthesis IX/A/100 nem rendelkezik automatikus kikapcsolással. A vezérlés a control ball (balanszer) segítségével történik: jobbra húzva bekapcsolható és állítható a szívósebesség, balra húzva a világítás kapcsolható be/ki. Az elszívó kikapcsolásához továbbra is húzza jobbra a control ball-t amíg le nem áll.

Milyen tisztítószereket ajánlanak az elszívóhoz?

A külső tisztításhoz csak nedves ruhát használjon semleges folyékony tisztítószerrel. Soha ne használjon súrolószereket, alkoholt vagy alkoholtartalmú termékeket. Kerülje az agresszív tisztítószereket is. A szűrőknél kövesse a speciális utasításokat (zsírszűrőhöz gyenge tisztítószer, szénszűrőhöz meleg víz).

Az elszívó alkalmas gáztűzhely fölé?

Igen, az elszívó felszerelhető gáztűzhely fölé, ha betartja a 65 cm minimális távolságot a főzőfelület és az elszívó között. Ezen kívül a helyiséget megfelelően szellőztetni kell, ha az elszívót más égésterméket kibocsátó készülékkel együtt használja. Soha ne flambírozzon az elszívó alatt, és olajsütéskor figyeljen a tűzveszély elkerülésére.

HASZNÁLATI ÚTMUTATÓ Synthesis IX/A/100 ELICA

HU Felszerelési és használati utasítás

BG Инструкция за монтаж и употреба

HU - Felszerelési és használati utasítás

Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem tartásából származó bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget nem vállal. A páraelszívó a főzési pára és füst elszívására szolgál, kizárólag háztartási használatra.

• Fontos, hogy ezt a kézikönyvet megőrizze, hogy bármikor tájékozódhasson belőle. Eladás, átadás vagy költözés esetén gondoskodjon arról, hogy a kézikönyv a terméket kísérje.
• Az útmutatásokat figyelmesen olvassa el: fontos tájékoztatások találhatók köztük a telepítésre, a használatra és a biztonságra vonatkozóan.
• Ne módosítsa a termék elektromos vagy mechanikai rendszerét, vagy a kivezető csöveket.
• A berendezés beszerelésének megkezdése előtt győződjön meg róla, hogy minden alkatrész sérülésmentes-e. Ellenkező esetben forduljon a viszonteladóhoz és ne szerelje fel a berendezést.

! Figyelmeztetés

• Bármilyen tisztítási és karbantartási művelet megkezdése előtt, a készüléket le kell választani az elektromos hálózatról! Húzza ki a készülék villásdugóját, vagy áramtalanítsa a háztartási elosztódoboz főkapcsolóját lekapcsolva!
• Minden beszerelési és karbantartási munkálathoz használjon munkavédelmi kesztyűt!
• A készüléket 8 éven felüli gyerekek, valamint a csökkent fizikális, érzékszervi és szellemi képességekkel bíró személyek, illetve azok, akik nem rendelkeznek megfelelő tudással és tapasztalattal, kizárólag megfelelő felügyelet mellett használhatják, illetve abban az esetben, ha megfelelő útmutatást kaptak a készülék biztonságos használatát illetően és megértették a készülék használatával járó veszélyeket!
• Ne engedje, hogy a gyermekek játsszanak a készülékkel!

• A készülék tisztítását és karbantartását gyermekek csak felügyelet mellett végezhetik!

• Az elszívó más, gáz- vagy egyéb tüzelőanyagú készülékkel való egyidejű használata esetén biztosítani kell a helyiség megfelelő szellőzését!

• Az elszívót mind belül, mind kívül (LEGALÁBB HAVONTA EGYSZER) rendszeres gyakorisággal tisztítani kell!
  • A kézikönyvben feltüntetett karbantartási utasításokat minden esetben tartsa be!
• Az elszívó tisztítási előírásainak, valamint a szűrők cseréjének és tisztításának figyelmen kívül hagyása tűzveszélyt okoz! Az elszívó alatt szigorúan tilos nyílt lángon készíteni ételt!
• Az izzó cseréjéhez kizárólag az e kézikönyv „karbantartás - izzó cseréje” c. részben megadott típusú izzót használjon!

A nyílt láng használata károsítja a szűrőket és tűzveszélyt okozhat, emiatt minden esetben kerülni kell a nyílt láng használatát!

Ne hagyja örizetlenül a sütést, mert a túlhevült olaj meggyulladhat!

FIGYELEM! A főzőlap működése közben az elszívó hozzáférhető részei felforrósodhatnak!

• Ne csatlakoztassa a készüléket az elektromos hálózatra, amíg a beszerelést teljesen el nem végezte!
• Á füstelvezetéshez szükséges műszaki és biztonsági intézkedéseket illetően, az illetékes helyi hatóságok vonatkozó rendeleteit szigorúan tartsa be!
• A keringetett levegőt nem szabad a gáz- vagy egyéb égéstermék üzemű készülékek füstjének elvezetéshez használt csőben szállítani!
• Ne használja az elszívót helytelenül felszerelt lámpával, illetve ne hagyja azt lámpa nélkül, mert áramütést okozhat!
• Soha ne használja az elszívót felszerelt rostély nélkül!
• Az elszívót SOHA ne használja tárolófelületként, hacsak az ilyen célra való használata nincs egyértelműen jelezve!

• Beszereléshez kizárólag a készülékhez mellékelt csavarokat használja! Amennyiben a csavar nem része a csomagnak, ügyeljen a megfelelő típusú csavarok beszerezésére!

• A beszerelési útmutatóban feltüntetett, megfelelő hosszúságú csavarokat használjon!

• Kétség esetén kérjen tájékoztatást a szakszerviztől, vagy hasonló képesítésű személyzettől!

FIGYELEM!

• A csavarok és rögzítő elemeknek nem az útmutató szerinti felhelyezése áramütés-veszélyt okozhat!
• Ne használja programozóval, időzítővel, különálló távirányítóval vagy bármilyen más olyan eszközzel, amelyik automatikusan kapcsol be.

A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EC európai irányelvben (WEEE) foglalt előírásoknak.

A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna.

A terméken vagy a termékhez mellékelt dokumentumokon feltüntetett

jelzés arra utal, hogy ez a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket a villamos és elektronikus berendezések újrahasznosítását végző telephelyek valamelyikén kell leadni.

Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi környezetvédelmi előírások szerint kell eljárni.

A termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bővebb tájékoztatásért forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a háztartási hulladékok kezelését végző társasághoz vagy ahhoz a bolthoz, ahol a terméket vásárolta.

A berendezést a következő szabványoknak megfelelően tervezték, gyártották, és ellenőrizték:

• Biztonság: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Teljesítmény: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromágneses összeférhetőség EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

A megfelelő használatot és a környezetre gyakorolt káros hatás mérséklését elősegítő javaslatok: Az elszívót a minimum sebességen kapcsolja be akkor, amikor a főzést megkezdi, és hagyja néhány percig üzemelni még azt követően is, hogy a főzést befejezte. A berendezést csak akkor kapcsolja nagyobb sebességfokozatra, ha a főzés közben nagy mennyiségű füst vagy gőz keletkezik, és csak akkor használja az intenzív sebességet, ha arra ténylegesen szükség van. Cserélje ki a szénszűrőket akkor, amikor a berendezés jelzi ennek szükségességét, így biztosíthatja, hogy a készülék hatékonyan nyeli el a szagokat. A megfelelő szűrőképesség biztosítása érdekében cserélje ki a zsírszűrőt akkor, amikor a berendezés erre figyelmeztet. A hatékonyság növelése és a zajszint csökkentése érdekében tanácsos a jelen útmutató által megadott maximális csőátmérőket alkalmazni.

Használat

Az elszívót úgy tervezték, hogy kivezetett üzemmódban a szabadba történő kibocsátással, vagy filteres, keringtetett üzemmódban működhessen.

Kivezetett üzemmód

Az elszívó a füst szabadba kivezetéséhez rendelkezik egy felső B kivezetőnyílással (Kivezetett változat – kivezető cső és rögzítő kengyel nem jár a készülékhez).

Keringtetett üzemmód

Ha nem lehet a főzés füstjét és gözét a szabadba kivezetni, az elszívót keringtetett változatban is lehet üzemeltetni, amennyiben a G tartóra (kengyel) felszereli az F deflektort és egy aktív szenes filtert. Igy a füst és pára a felső B kivezető nyíláshoz kötött kivezető cső és összekötő gyűrű segítségével a felső H rácsozaton át visszacirkulál (Kivezető cső és rögzítő bilincsek nem járnak a készülékhez).

Az elszívó motor nélküli modellek csak kivezetett változatban működnek és külső elszívó egységhez (ez nem jár a készülékhez) kell kötni őket.

A bekötési útmutató az elszívó egységhez van mellékelve.

Felszerelés

Az elszívó konyhasarokba szerelésre lett tervezve.

A főzőkészülék felülete és a konyhai szagelszívó legalsó része közötti minimális távolság nem lehet kisebb, mint 50cm elektromos főzőlap, és 65cm gáz vagy vegyes tüzelésű főzőlap esetén.

Ha a gázfőzőlap beszerelési utasításában ennél nagyobb távolság szerepel, azt kellfigyelembe venni.

Villamos bekötés

A hálózati feszültségnek azonosnak kell lennie a konyhai páraelszívó belsejében elhelyezett műszaki adattáblán feltüntetett feszültséggel. Ha az elszívó rendelkezik villásdugóval, csatlakoztassa egy hozzáférhető helyen elhelyezett, az érvényben lévő szabványoknak megfelelő dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem rendelkezik csatlakozódugóval (közvetlen csatlakozás a hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető, szereljen fel egy szabványos, kétpólusú megszakítót akár a beszerelést követően is, amely III. túláram-kategória esetén biztosítja a hálózatról való teljes leválasztását, a telepítési szabályoknak megfelelően.

FIGYELEM!

Mielött az elszívó áramkörét visszaköti a hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e, mindig ellenőrizze azt is, hogy a hálózati vezeték beszerelése szabályos-e.

Felszerelés

Az elszívót a legtöbb falhoz/mennyezethez alkalmas rögzítő

tiplikkel láttuk el. Mindazonáltal szakembert kérdezzen meg arról, alkalmasak-e az anyagok az adott falhoz/mennyezethez. A falnak/mennyezetnek elegendően erősnek kell lennie, hogy az elszívó súlyát megtartsa.

ábra 4-5-6-7-8-9-10-11-12-13-14-15

Figyelem! Javasoljuk, hogy a páraelszívót szakemberrel szereltesse fel, minthogy a beszerelés során maximális körültekintéssel kell eljárni. A beszereléshez szükséges egy professzionális szintező, egy fúrogép ∅8mm-es fali és ∅3,5mm fém fúrófej, és egy csillag csavarhúzó.

Az elektromos csatlakoztatás kialakítása során kapcsolja le az elszívót a hálózatról, a háztartási elosztó dobozt lekapcsolva.

Emelje ki a zsírszűrő/ket és a szénfilter szövetet.

1. Ceruzával húzzon 2 pár TÖKÉLETESEN VÍZSZINTES vonalat a saroktól balra és jobbra lévő falra, ahova az elszívót fel szeretné szerelni.

Az első vonalpár a főzőlap és az elszívó közötti távolságot jelöli, mely a sarok tartóelemek felszereléséhez viszonyítási pontként is szolgál.

Figyelem! A sarok tartóelemeket abban az esetben szerelje fel, ha nem biztos benne, hogy a falak tökéletesen merőlegesek egymásra.

A második, az elsötöl 50mm-el feljebb lévő vonalpár az elszívó tartószerkezet aljának az illesztési vonalát jelöli.

1. Ültesse a tartószerkezetet a falsarokba oly módon, hogy annak jobb és bal oldala a saroktól egyenlő távolságra legyen (ellenőrizze továbbá, hogy a vízszintes lukakkal ellátott oldala legyen felfelé fordítva), jelölje meg a 4 külső lyukat és fúrja ki, helyezzen be 4 tiplit, majd rögzítse 4 csavarral.

2. Rögzítse az alsó rögzítő rudat a tartószerkezethez 4 csavarral.

3. Ellenőrizze, hogy a sarok, ahova a páraelszívót fel szeretné szerelni, tökéletesen merőleges falú-e, amennyiben nem, úgy sarok takaróelemeket kell használnia:

Ültesse a sarok takaróelemeket a bal- és jobboldalra.

Megjegyzés: a sarok takaróelemek alja egybe kell essen a falra előzőleg felvett alsó vízszintes vonalpárral - mindkettő egybe kell essen a sarokvonallal, lehetőség szerint egy zárt, folyamatos keretet alkotva a jobb oldaltól a bal oldalig.

Jelölje be a 6 lyukat és fúrja ki, helyezze be a 6 tiplit, majd 6 csavarral és alátéttel rögzítse a sarok támasztékokat a falhoz.

1. Helyezze a kürtőtartó rudat „G“ a plafonhoz csatlakozó falra oly módon, hogy jobb és bal oldala a saroktól egyenlő távolságra legyen, használja a kürtőtartó rudat fúrósablonként, jelölje be a 4 lyuk helyét, alakítsa ki a furatokat és helyezzen be 4 tiplit.

Kivezetett verzió / Keringetett verzió: Rögzítse az kürtőtartó rudat a falhoz 4 csavarral.

Csak a keringetett verziónál: állítsa be a deflektor hosszát F a kürtőtartó rúd szélességének megfelelően G rögzítse 2 csavarral a hosszabbítót, majd rögzítse a deflektort a kürtőtartó rúdra G 4 csavarral.

1. Ültesse az elszívót az alsó támasztórúdra.

2. a.-b. Csúsztassa az elszívó alsó részét az elszívó egységre.

c. Rögzítse 6 csavarral az elszívó alsó részét az elszívó egységre.

Figyelem! Az elszívó még nincs véglegesen a falhoz rögzítve, ezért minden mozdulatot óvatosan végezzen, nehogy kiakadjon az elszívó a támasztékról és személyi, vagy tárgyi sérülést okozzon.

1. Alakítsa ki az elektromos összeköttetést a két rész között.

2. Állítsa be az elszívónak a faltól való távolságát, valamint az elszívó vízszintes tengelyét, az elszívó akasztóin található 2 szabályzó csavar segítségével.

Amennyiben sarok támasztékok kerültek felszerelésre (NEM teljesen merőleges falú saroknál): ellenőrizze, hogy az elszívó tökéletesen megül-e a sarok támasztékokon.

Amennyiben nem használt sarok támasztékokat (teljesen merőleges falú saroknál):

a. ellenőrizze, hogy teljesen vízszintben áll-e az elszívó alsó része (amennyiben helyesen lett felszerelve, pontosan illeszkednie kell, vagy párhuzamosnak kell lennie a falra felvett alsó vízszintes vonallal (lásd az 1. szerelési lépést).

b. ceruzával jelöljön meg 2 pontot (jobb és bal) a végleges rögzítésre.

c. emelje le az elszívót és alakítson ki 2 furatot, helyezzen be 2 tiplit, akassza vissza az elszívót és rögzítse végleges helyzetbe 2 csavarral és alátéttel.

1. Rögzítse véglegesen a motor egységet a tartószerkezethez: a motortér belsejében alul elhelyezett lukon keresztül hozzáférve, készítsen egy ∅3,5mm-es próba furatot a tartószerkezetbe, majd 1 csavarral és alátéttel rögzítse végleges helyzetbe.

2. Kösse a füstelvezető csövet (cső és csőbilincs nem tartozék, külön kell megvásárolni) a motor egység fölött elhelyezett csatlakozógyűrűre.

A cső másik végét kivezetett verziónál a külső légtérbe való kivezetéshez szolgáló diszpozitívhez, vagy a deflektorhoz F kösse, amennyiben az elszívó keringetett változatban használja.

1. Alakítsa ki az elektromos csatlakozást.

2. Helyezze fel a kürtöt és rögzítse fent 2 csavarral (20a) a tartórúdra,,G“ (20b).

3. Csúsztassa a kürtő alsó részét az elszívó egység teljes elfedésére, míg az az elszívó felett kialakított részben meg nem ül.

4. Helyezze fel a két oldalsó burkolóelemet - beakasztós rögzítés - a két rész egymással nem felcserélhető.

Helyezze vissza a szénfilter szövetet és a zsírszűrő/ket, majd ellenőrizze a páraelszívó helyes működését.

Az elszívó leírása

ábra 1

1. Kapcsolótábla
2. Zsírszűrő filter
3. Zsírszűrő filter kiakasztó horog
4. Halogénlámpa.
5. Párafogó ernyő

6. Teleszkópos kürtő

7. Levegő kimenet (csak keringtetett üzemmódban történő használat esetén)

Működése

Az elszívó bekapcsolása

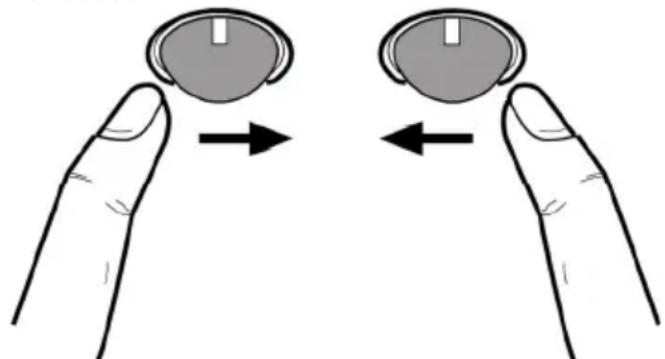

A vezérlögomb egy billenőkapcsoló.

A vezérlógombot jobbra többször megnyomva az elszívó bekapcsol, az elszívás erőssége az intenzív fokozatig beállítható, még tovább jobbra nyomva az elszívó kikapcsol.

A világítás bekapcsolása

Nyomja a vezérlőgombot balra, ismételt megnyomása pedig a világítást kikapcsolja.

Karbantartás

Tisztítás

A tisztításhoz KIZÁRÓLAG semleges folyékony mosószerrel átitatott nedves ruhát használjon. A TISZTÍTÁSHOZ NINCS SZÜKSÉG SEMMMILYEN ESZKÖZRE. Kerülje a súrolószert tartalmazó mosószerek használatát. NE HASZNÁLJON ALKOHOLT!

Zsírszűrő filter

ábra 2

Havonta egyszer (vagy amikor a filter telítődésjelző rendszere - ha a megvásárolt modell rendelkezik ilyennel - jelzi, hogy szükség van rá) nem agresszív tisztítószerrel, kézzel vagy mosogatógépben, alacsony höfokon és rövid ciklussal el kell mosogatni.

Mosogatógépben történő mosogatás a zsírszűrő elszíneződését okozhatja, de ez nem változtat hatékonyságán.

A zsírszűrő filter leszereléséhez húzza meg a rugós horgot (B).

Szénfilter (csak keringtetett változat esetén)

ábra 3

Magában tartja a főzésből származó kellemetlen szagokat.

A szénfiltert kéthavonta lehet elmosni (vagy amikor a filter telítődésjelző rendszere - ha a megvásárolt modell rendelkezik ilyennel - jelzi, hogy szükség van rá) meleg vízben és megfelelő mosószerrel, vagy mosogatógépben 65 °C-on (mosogatógépben történő mosás esetén teljes mosogatási ciklust végezzen, edények nélkül).

A felesleges vizet a filter megrongálása nélkül távolítsa el, majd vegye ki a műanyag keret belsejében található matracszerű betétet és végleges szárítás céljából 10 percre tegye a sütőbe 100 °C-on.

A matracszerű betétet 3 évenként, valamint károsodása esetén ki kell cserélni.

A filterartó keretet a (g) gombok 90 °-kal való elfordításával vegye ki.

Helyezze a szénfiltert a keret (h) belsejébe és mindent szereljen vissza a helyére (j).

Hagyományos, nem mosható és nem regenerálható szénfilter használható, ezt 3-4 havonta cserélni kell.

A tűzött szénfilter össze van hegesztve a kerettel, ezért az elszívóhoz esetleg adott keretet nem kell felhasználni.

A szénszűrőt az erre kialakított helyre kell beilleszteni és a rögzítőszerkezetekkel rögzíteni.

Égőcsere

Az elszívó LED technológiára épülő világítási rendszerrel van felszerelve.

A LEDEK optimális megvilágítást biztosítanak, a hagyományos lámpák élettartamánál 10-szer nagyobb élettartammal rendelkeznek, mindemellett 90%-os elektromos energia megtakarítást tesznek lehetővé.

Izzócsere esetén forduljon a szakszervízhez.
