Synthesis IX/A/100 - Campana extractora ELICA - Manual de uso y guía de instrucciones gratis

Marca	Elica
Modelo	Synthesis IX/A/100
Categoría	Campana extractora
Tipo de instalación	Esquina de cocina (versión evacuación exterior o reciclaje interior)
Ancho	100 cm
Alimentación eléctrica	220-240 V ~ 50/60 Hz (según placa de características)
Número de velocidades	Progresiva mediante control ball de balancín
Control	Control ball (balancín) – derecha para aspiración, izquierda para iluminación
Iluminación	LED (alta eficiencia, 90% de ahorro de energía)
Filtro de grasa	Metálico, lavable en lavavajillas (limpieza mensual)
Filtro de carbón activo	Opcional para versión reciclaje – lavable cada 2 meses, cojín a reemplazar cada 3 años
Distancia mínima de la encimera	50 cm (eléctrica) / 65 cm (gas o mixta)
Caudal de aire	No especificado (optimizado por diámetro de conducto máximo)
Nivel sonoro	No especificado
Seguridad	Desconexión antes del mantenimiento, uso conforme a las normas EN/IEC 60335
Mantenimiento	Limpieza exterior con paño húmedo y detergente neutro (sin alcohol ni productos abrasivos)
Reemplazo de lámparas	Solo por el servicio técnico autorizado
Conformidad	Directivas RAEE (reciclaje), normas de seguridad y rendimiento
Accesorios incluidos	Tacos, tornillos, soportes de fijación, estructura de soporte (tubo de evacuación no incluido)
Garantía	Consultar al distribuidor (no especificada en el manual)

Preguntas frecuentes - Synthesis IX/A/100 ELICA

¿Cómo instalar la campana Elica Synthesis IX/A/100?

La instalación debe ser realizada por un instalador calificado. La campana está diseñada para colocarse en una esquina de cocina. Siga estrictamente las instrucciones de montaje del manual, usando los tacos adecuados para la pared. Para la versión de evacuación exterior, conecte un tubo de evacuación (no incluido) a la salida de aire superior. Para la versión de reciclaje, instale un filtro de carbón activo y un deflector.

¿Qué distancia mínima debo respetar entre la campana y la encimera?

La distancia mínima entre la superficie de cocción y la parte más baja de la campana es de 50 cm para cocinas eléctricas y de 65 cm para cocinas a gas o mixtas. Si las instrucciones de su aparato de cocción especifican una distancia mayor, respete esa.

¿Cómo limpiar el filtro de grasa de la campana?

El filtro de grasa metálico debe limpiarse al menos una vez al mes. Puede lavarlo a mano con un detergente no agresivo o en lavavajillas a baja temperatura y ciclo rápido. Para desmontarlo, tire de la manija de resorte ubicada debajo de la campana. Tenga en cuenta que el lavado en lavavajillas puede decolorar el filtro, sin alterar su eficacia.

¿Cómo mantener o reemplazar el filtro de carbón activo?

Si usa la campana en versión reciclaje, el filtro de carbón se puede limpiar cada dos meses con agua caliente o en lavavajillas a 65°C. Después del lavado, retire el cojín de carbón del marco de plástico y séquelo en el horno a 100°C durante 10 minutos. Reemplace el cojín cada 3 años o si está dañado. También existe un filtro de carbón tradicional no lavable, que debe cambiarse cada 3 a 4 meses.

¿Cómo reemplazar las lámparas de la campana?

La campana está equipada con iluminación LED. Los LED tienen una vida útil muy larga (hasta 10 veces superior a las bombillas tradicionales) y no requieren reemplazo frecuente. En caso de mal funcionamiento, contacte al servicio de asistencia técnica autorizado de Elica para el reemplazo.

¿Puedo usar la campana sin evacuación exterior?

Sí, puede usar la campana en versión reciclaje. Para ello, instale un filtro de carbón activo y un deflector (no incluidos) en el soporte de la campana. Los humos y vapores se filtran y se devuelven a la cocina a través de la rejilla superior. Las instrucciones de montaje se detallan en el manual.

¿Qué hacer en caso de avería de la campana?

En caso de avería, primero verifique la alimentación eléctrica (disyuntor, enchufe). Si el problema persiste, no intente repararlo usted mismo. Contacte a un instalador calificado o al servicio de asistencia técnica de Elica. Para el reemplazo de piezas (filtros, lámparas), use exclusivamente piezas originales.

¿La campana se apaga automáticamente?

No, la campana Elica Synthesis IX/A/100 no tiene apagado automático. El control se realiza mediante el control ball (balancín): muévalo hacia la derecha para encender y ajustar las velocidades de aspiración, y hacia la izquierda para encender/apagar la iluminación. Para apagar la campana, continúe moviendo el control ball hacia la derecha hasta que se detenga.

¿Qué productos de mantenimiento se recomiendan para la campana?

Para la limpieza exterior, use únicamente un paño húmedo empapado en un detergente líquido neutro. No use nunca herramientas abrasivas, alcohol o productos que contengan alcohol. Evite también los limpiadores agresivos. Para los filtros, respete las instrucciones específicas (detergente suave para el filtro de grasa, agua caliente para el filtro de carbón).

¿La campana es adecuada para una cocina a gas?

Sí, la campana se puede instalar sobre una cocina a gas, siempre que se respete una distancia mínima de 65 cm entre la superficie de cocción y la campana. Además, la habitación debe estar correctamente ventilada si la campana se usa al mismo tiempo que otros aparatos de combustión. Nunca flambee alimentos debajo de la campana y vigile las frituras para evitar incendios.

MANUAL DE USUARIO Synthesis IX/A/100 ELICA

ES Montaje y modo de empleo

Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.

• Es importante guardar este manual para poder consultar si fuera necesario.En el caso de venta,de inutilidad o de mudanza, asegurarse que quede junto al producto.
• Leer atentamente las instrucciones: contiene importantes informaciones sobre la instalación, el uso y la seguridad.
• No realizar variaciones electricas o mecanicas en el producto o en el tubo de escape.
• Antes de instalar el aparato, controlar que todas sus partes no estèn dañadas. En caso contrario llamar al revendedor y no realizar la instalación.

Advertencias

- Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.

- Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.

- El aparato puede ser usado por niños mayores a 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necesario, previsto que estén bajo vigilancia o después de que las mismas hayan recibido instrucción relacionada con el uso seguro del aparato y de la comprensión de los peligros inherentes a éste.

- Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.

- La limpieza y el mantenimiento no deben ser realizados por niños sin debida supervisión.

- La habitación debe estar suficientemente ventilada cuando la campana se utiliza contemporáneamente

con otros dispositivos a combustión de gas u otros combustibles.

- La campana debe ser limpiada con frecuencia, tanto internamente como externamente (POR LO MENOS UNA VEZ AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento.

- La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza puede comportar riesgo de incendios.

- Es estrictamente prohibido flamear los alimentos bajo la campana.

- Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual.

El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, debe evitarse en cualquier caso.

Los fritos debe realizarse con cuidado para evitar que el aceite caliente prenda fuego.

ATÉNCIÓN: Cuando la placa de cocción está funcionando las partes accesibles de la campana pueden calentarse.

- No conectar la unidad a la red eléctrica hasta que la instalación sea totalmente completada.

- En cuanto a las medidas técnicas y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.

- El aire aspirado no debe ser transportado en un conducto usado para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles.

- No utilizar ni dejar la campana sin las luces correctamente instaladas debido al posible riesgo de descarga eléctrica.

- No utilizar nunca la campana sin la rejilla montada correctamente!

- La campana NUNCA debe utilizarse como una superficie de apoyo a menos que así se indique específicamente.

- Utilizar sólo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar

el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación.

- En caso de duda, consultar el centro de asistencia autorizado o un similar personal calificado.

¡ATENCIÓN!

• Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones se puede incurrir en riesgos de naturaleza eléctricos.
• No utilizar con un programador, temporizador, mando a distancia separado o cualquier otro dispositivo que se active automáticamente.

Este aparato lleva el marcado CE en conformidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.

El símbolo ■ en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.

Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.

Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su Municipalidad, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.

Aparato diseñado, probado y fabricado de acuerdo con:

• Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y mantenga en marcha durante unos minutos después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.

Utilización

La campana està diseñada para ser utilizada tanto en la forma de extracción al exterior como por la forma de recirculante o filtrado de interior.

Versión aspirante

La campana se suministra dotada de una salida de aire superior B para la descarga de los humos hacia el exterior (tubo de descarga y abrazaderas de fijación no suministrados).

Versión filtrante

Si no es posible descargar los humos y los vapores de cocción al exterior, se puede utilizar la campana en versión filtrante montando un filtro de carbones activos y el deflector F en el soporte (brida) G; de esta manera, los humos y los vapores se reciclan a través de la rejilla superior H mediante un tubo de descarga conectado a la salida del aire superior B y el anillo de conexión montado en el deflector F (tubo de descarga y abrazaderas de fijación no suministrados).

Los modelos sin motor de aspiración solamente funcionan en versión de extracción al exterior y tienen que conectarse a una unidad periférica de aspiración (no suministrada).

Las instrucciones de conexión se proveen con la unidad periférica de aspiración.

Instalación

La campana de aspiración ha sido proyectada para ser instalada en un ángulo de la cocina.

La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas.

Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.

! Conexión eléctrica

La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.

ATENCIÓN!

Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.

Montaje

La campana trae accesorios de fijación adecuados para la mayor parte de paredes. De cualquier modo, conviene consultar a un técnico calificado para tener la certeza de que los materiales son adecuados a la pared / techo. La pared / el techo debe ser lo suficientemente fuerte para sostener el peso de la campana.

Fig. 4-5-6-7-8-9-10-11-12-13-14-15

Atención! Se aconseja que la campana de aspiración sea instalada por un técnico calificado. Es necesario proceder a la instalación con la máxima habilidad. Para la instalación es necesario un nivel de tipo profesional y un taladro con puntas de ∅8mm para pared e ∅3,5mm para metal, un destornillador con punta cruz.

Desconectar la campana operando en el cuadro general domestico durante las fases de conexión eléctrica.

Quitar el bastidor del filtro de carbón y el/los filtro/s de grasas.

1. Con un lápiz, hacer 2 parejas de líneas PERFECTAMENTE HORIZONTALES en la pared derecha e izquierda, correspondientes al ángulo de la cocina donde se desea montar la campana:

La primera pareja, representa la distancia entre la placa de cocina y la campana, servirá también como referencia para la instalación de las bridas angulares.

Atención! Las bridas angulares no deben ser instaladas si no se está seguro de que las paredes que forman el ángulo, son perfectamente perpendiculares.

La segunda pareja, más en alto con respecto a la primera de 50mm, para mostrar el posicionamiento del lado inferior de la estructura de soporte de la campana.

1. Apoyar la estructura de soporte en el ángulo de la pared para que sus lados, derecho e izquierdo, sean equidistantes desde el ángulo de la pared (además, es necesario acertarse de que el lado con la serie de orificios horizontales se dirija hacia lo alto), marcar los 4 orificios exteriores y perforar, introducir 4 tacos de pared y fijar con 4 tornillos.

2. Fijar la pata de suspensión inferior a la estructura de soporte con 4 tornillos.

3. Comprobar que el ángulo de la cocina donde se desea instalar la campana tenga ambas paredes perfectamente perpendiculares, de otra manera instalar los carenados angulares:

Apoyar los carenados angulares en la pared derecha e izquierda.

Nota: el lado inferior de los carenados angulares debe concordar con la parejas de líneas más bajas que habían sido previamente trazadas en la pared. Además, ambas deben concordar con el ángulo de la pared, posiblemente formando entre ellas una recuadro único y continuo, desde el lado derecho al izquierdo.

Marcar los 6 foros y perforar, introducir 6 tacos de pared y con 6 tornillos y arandelas, fijar a la pared las bridas angulares.

1. Aplicar las bridas de soporte del conducto de humos „G“ a la pared que adhiere al techo de manera que sus lados, derecho e izquierdo, sean equidistantes del ángulo de la pared, utilizar la pata de suspensión del conducto de humos como esquema de perforación y marcar con el lápiz 4 orificios, hacer los orificios, introducir 4 tacos.

Versión aspirante / Versión filtrante: Fijar las bridas de soporte del conducto de humos en la pared con 4

tornillos.

Solo versión filtrante: ajustar la alargadera del deflector F según la anchura de la pata de sustentación del conducto de humos G fijar las alargaderas con 2 tornillos y fijar el deflector a las bridas de soporte del conducto de humos G con 4 tornillos.

1. Colgar la campana a la pata de suspensión inferior.

2. a.-b. Introducir la parte inferior de la campana en el grupo aspirante.

c. Fijar la parte inferior de la campana al grupo aspirante con 6 tornillos.

Atención! La campana no está todavía fija a la pared, por este motivo cada operación sucesiva debe ser llevada a cabo con cautela para evitar que la campana se desenganche de las bridas de soporte y cause daños a personas o cosas.

1. Establecer las conexiones eléctricas entre ambas partes.

2. Ajustar la distancia de la campana desde la pared con disposición horizontal de la campana, a través de los dos tornillos de ajuste puestos sobre los ganchos de la campana.

Si no han sido montadas las bridas angulares (ángulo de la cocina NO perfectamente perpendicular): comprobar que la campana se apoye perfectamente sobre las bridas angulares.

Si no han sido montadas las bridas angulares (ángulo de la cocina perfectamente perpendicular):

a. comprobar que la parte inferior de la campana sea perfectamente horizontal (si ha sido instalada correctamente ésta debería concordar con o ser paralela con la línea horizontal más baja indicada en la pared (ver operación de montaje 1). b. marcar con un lápiz los dos puntos (derecho e izquierdo) de ajuste definitivo.

c. desenganchar la campana y hacer 2 orificios, introducir 2 tacos de pared, enganchar de nuevo la campana y fijar definitivamente con 2 tornillos y arandelas.

1. Fijar definitivamente el grupo motor a la estructura de soporte: con un taladro hacer un orificio piloto de ∅3,5mm sobre la estructura de soporte pasando a través del orificio puesto en la parte baja, en el interior del espacio de máquinas, después fijar definitivamente con 1 tornillo y arandela.

2. Establecer la conexión de un tubo (tubo y bridas de fijación no proveídos, deben ser comprados) para la descarga de humos al anillo de conexión puesta arriba de la unidad motriz aspirante.

La otra extremidad del tubo tendrá que ser conectada a un dispositivo de expulsión humos hacia el exterior en caso de uso de la campana en versión aspirante o al deflector F en caso de uso de la campana en versión filtrante.

1. Establecer la conexión eléctrica.

2. Aplicar los conductos de humos y fijarlos arriba con 2 tornillos (20a) a las bridas de soporte del conducto de humos „G“ (20b).

3. Hacer deslizar la sección inferior del conducto de humos

a cobertura completa del grupo aspirante hasta introducirlo en la sede apropiada arriba de la campana.

1. Emplear las dos coberturas laterales - ajuste a encaje - las partes no son intercambiables.

Montar de nuevo el bastidor del filtro de carbón y el/los filtro/s de grasas y controlar el perfecto funcionamiento de la campana.

Descripción de la campana

Fig. 1

1. Cuadro de control
2. Filtro antigrasa
3. Manija de desenganche del filtro antigrasa
4. Lámpara halógena
5. Protección contra vapores
6. Chimenea telescópica
7. Salida del aire (sólo para uso en versión filtrante)

Funcionamiento

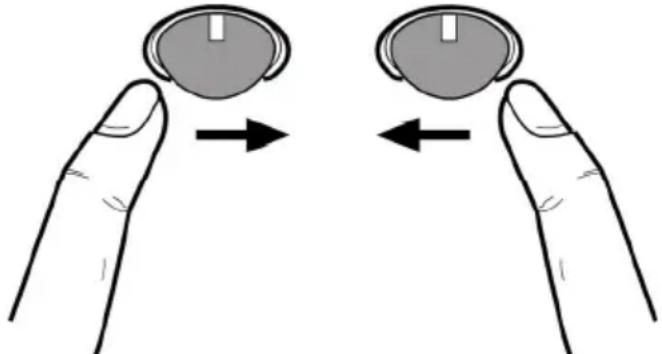

Apretandolo varias veces hacia la derecha se enciende la campana y se selecciona la potencia de aspiración hasta la intensiva, apretando otra vez a la derecha la campana se apaga.

Para encender la luz

Apriete la control ball hacia la izquierda, apriete otra vez más para apagarla.

Mantenimiento

Limpieza

Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. ¡NO UTILICE UTENSILOS O INSTRUMENTOS PARA LA LIMPIEZA! No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ¡NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!

Filtro antigrasa

Fig. 2

Debe limpiarse una vez al mes (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con detergentes no agresivos, manualmente con un cepillo de cerdas suaves o bien en lavavajillas a bajas temperaturas y con ciclo breve.

Con el lavado en el lavavajilla el filtro antigrasa metálico puede desteñirse pero sus características de filtrado no cambian absolutamente.

Para desmontar el filtro antigrasa B, tirar de la manija de desenganche de muelle.

Filtro de carbón activo (solamente para la versión recirculante)

Fig. 3

Retiene los olores desagradables producidos por la cocción de alimentos.

El filtro al carbón puede lavarse cada dos meses (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con agua caliente y detergentes adecuados o en lavavajillas a 65°C (en caso de lavado con lavavajillas, realice el ciclo de lavado completo sin platos en el interior). Quite el agua que haya quedado en el filtro sin estropearlo, después quite el almohadillado situado en el interior del armazón de plástico y póngalo en el horno a 100°C durante diez minutos para secarlo completamente. Cambie el almohadillado cada 3 años y cada vez que el paño se estropee.

Saque la cubierta que sujeta el filtro girando 90 grados los pomos (g) que la sujetan a la campana.

Ponga la placa (i) de carbón en el interior del chasis (h) y móntelo todo en la correspondiente sede (j).

Es posible utilizar un filtro de carbón tradicional, que no sea lavable, ni se pueda regenerar, y que se sustituye cada 3-4 meses.

Marco del filtro de carbono y el filtro van juntos, el conjunto estructural suministrado con la campana no debe utilizarse.

Para la utilización de dicho filtro insertar en su hueco y fijar moviendo en sus mecanismos.

Sustitución de la lámpara

La campana viene provista de un sistema de iluminación basado en la tecnología LED.

Los LEDS garantizan una óptima iluminación, una duración hasta 10 veces mayor de las lámparas tradicionales y permiten aborra el 90% de energía eléctrica.

Para la sustitución dirigirse al servicio asistencia técnica.
