Synthesis IX/A/100 - Dunstabzugshaube ELICA - Kostenlose Bedienungsanleitung

Marke	Elica
Modell	Synthesis IX/A/100
Kategorie	Dunstabzugshaube
Installationsart	Küchenecke (Version mit Außenabluft oder Umluft)
Breite	100 cm
Stromversorgung	220-240 V ~ 50/60 Hz (gemäß Typenschild)
Anzahl der Geschwindigkeiten	Stufenlos über Regelball (Balancier)
Steuerung	Regelball (Balancier) – rechts für Absaugung, links für Beleuchtung
Beleuchtung	LED (hohe Effizienz, 90% Energieeinsparung)
Fettfilter	Metall, spülmaschinengeeignet (monatliche Reinigung)
Aktivkohlefilter	Optional für Umluftversion – alle 2 Monate waschbar, Kissen alle 3 Jahre austauschen
Mindestabstand zur Kochstelle	50 cm (elektrisch) / 65 cm (Gas oder Kombi)
Luftdurchsatz	Nicht angegeben (optimiert durch maximalen Rohrdurchmesser)
Geräuschpegel	Nicht angegeben
Sicherheit	Trennung vor Wartung, Verwendung gemäß EN/IEC 60335
Wartung	Außenreinigung mit feuchtem Tuch und neutralem Reinigungsmittel (kein Alkohol oder Scheuermittel)
Lampenwechsel	Nur durch autorisierten Kundendienst
Konformität	WEEE-Richtlinien (Recycling), Sicherheits- und Leistungsnormen
Mitgeliefertes Zubehör	Dübel, Schrauben, Befestigungsbügel, Trägerstruktur (Abluftrohr nicht im Lieferumfang)
Garantie	Händler konsultieren (nicht in der Anleitung angegeben)

Häufig gestellte Fragen - Synthesis IX/A/100 ELICA

Wie installiere ich die Dunstabzugshaube Elica Synthesis IX/A/100 ?

Die Installation muss von einem qualifizierten Installateur durchgeführt werden. Die Dunstabzugshaube ist für den Einbau in einer Küchenecke konzipiert. Befolgen Sie unbedingt die Montageanleitung in der Anleitung und verwenden Sie geeignete Dübel für die Wand. Für die Außenabluftversion schließen Sie ein Abluftrohr (nicht im Lieferumfang) an den oberen Luftauslass an. Für die Umluftversion installieren Sie einen Aktivkohlefilter und einen Umlenker.

Welchen Mindestabstand muss ich zwischen der Dunstabzugshaube und dem Kochfeld einhalten?

Der Mindestabstand zwischen der Kochfläche und dem unteren Teil der Dunstabzugshaube beträgt 50 cm bei Elektroherden und 65 cm bei Gas- oder Kombiherden. Falls die Anleitung Ihres Kochgeräts einen größeren Abstand vorschreibt, halten Sie diesen ein.

Wie reinige ich den Fettfilter der Dunstabzugshaube?

Der Metallfettfilter muss mindestens einmal im Monat gereinigt werden. Sie können ihn von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur und kurzem Programm waschen. Zum Ausbau ziehen Sie den Federriegel unter der Dunstabzugshaube. Beachten Sie, dass das Spülen in der Spülmaschine den Filter verfärben kann, ohne die Wirksamkeit zu beeinträchtigen.

Wie warte oder ersetze ich den Aktivkohlefilter?

Wenn Sie die Dunstabzugshaube im Umluftbetrieb verwenden, kann der Aktivkohlefilter alle zwei Monate mit heißem Wasser oder in der Spülmaschine bei 65°C gereinigt werden. Nach dem Waschen entnehmen Sie das Kohlekissen aus dem Kunststoffrahmen und trocknen es im Backofen bei 100°C für 10 Minuten. Ersetzen Sie das Kissen alle 3 Jahre oder bei Beschädigung. Es gibt auch einen herkömmlichen, nicht waschbaren Aktivkohlefilter, der alle 3 bis 4 Monate ausgetauscht werden muss.

Wie wechsle ich die Lampen der Dunstabzugshaube?

Die Dunstabzugshaube ist mit einer LED-Beleuchtung ausgestattet. LEDs haben eine sehr lange Lebensdauer (bis zu 10-mal länger als herkömmliche Glühbirnen) und müssen nicht häufig ausgetauscht werden. Bei einer Störung wenden Sie sich an den autorisierten technischen Kundendienst von Elica für den Austausch.

Kann ich die Dunstabzugshaube ohne Außenabluft verwenden?

Ja, Sie können die Dunstabzugshaube im Umluftbetrieb verwenden. Dazu installieren Sie einen Aktivkohlefilter und einen Umlenker (nicht im Lieferumfang) auf dem Träger der Dunstabzugshaube. Rauch und Dämpfe werden gefiltert und durch das obere Gitter wieder in die Küche geleitet. Die Montageanleitung ist in der Bedienungsanleitung ausführlich beschrieben.

Was tun bei einer Störung der Dunstabzugshaube?

Bei einer Störung überprüfen Sie zuerst die Stromversorgung (Sicherung, Steckdose). Wenn das Problem weiterhin besteht, versuchen Sie nicht, selbst zu reparieren. Wenden Sie sich an einen qualifizierten Installateur oder den technischen Kundendienst von Elica. Verwenden Sie für den Austausch von Teilen (Filter, Lampen) ausschließlich Originalteile.

Schaltet sich die Dunstabzugshaube automatisch aus?

Nein, die Dunstabzugshaube Elica Synthesis IX/A/100 verfügt über keine automatische Abschaltung. Die Steuerung erfolgt über den Regelball (Balancier): Bewegen Sie ihn nach rechts, um die Absauggeschwindigkeiten einzuschalten und einzustellen, und nach links, um die Beleuchtung ein- und auszuschalten. Um die Dunstabzugshaube auszuschalten, bewegen Sie den Regelball weiter nach rechts bis zum Stopp.

Welche Reinigungsmittel werden für die Dunstabzugshaube empfohlen?

Verwenden Sie für die Außenreinigung ausschließlich ein feuchtes Tuch, das mit einem neutralen Flüssigreiniger getränkt ist. Verwenden Sie niemals Scheuermittel, Alkohol oder alkoholhaltige Produkte. Vermeiden Sie auch aggressive Reiniger. Für die Filter befolgen Sie die spezifischen Anweisungen (mildes Reinigungsmittel für den Fettfilter, heißes Wasser für den Aktivkohlefilter).

Ist die Dunstabzugshaube für einen Gasherd geeignet?

Ja, die Dunstabzugshaube kann über einem Gasherd installiert werden, sofern ein Mindestabstand von 65 cm zwischen der Kochfläche und der Dunstabzugshaube eingehalten wird. Zudem muss der Raum ausreichend belüftet sein, wenn die Dunstabzugshaube gleichzeitig mit anderen Verbrennungsgeräten betrieben wird. Flambieren Sie niemals Speisen unter der Dunstabzugshaube und überwachen Sie das Frittieren, um Brände zu vermeiden.

BEDIENUNGSANLEITUNG Synthesis IX/A/100 ELICA

DE Montage- und Gebrauchsanweisung

Die Anweisungen, die in diesem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dünste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

• Die Bedienungsanleitung muss aufbewahrt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtretung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben.
• Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit enthält.
• Es dürfen keine elektrischen oder mechanischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden.
• Vergewissern Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sich bitte mit Ihrem Händler in Verbindung.

! Warnung

• Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker herauszieht bzw. den Hauptschalter ausschaltet. • Alle Installations- und Wartungarbeiten sind mit Arbeitshandschuhen durchzuführen.
• Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringerten physischen, sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts sicher eingewiesen wurden und sich der damit verbundenen Gefahren bewusst sind.
• Darauf achten, dass Kinder mit dem Gerät nicht spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden.
• Der Raum muss ausreichend belüftet sein, wenn die Dunstabzugshaube zusammen mit

anderen Gas- bzw. Brennstoffgeräten verwendet wird. Die Dunstabzugshaube muss regelmäßig von innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT), außerdem sollten die Anweisungen zur Wartung befolgt werden. Das nicht befolgen der Normen zur Reinigung der Dunstabzugshaube, das nicht befolgen der Hinweise zur Reinigung und zum Austausch von Filtern führt zu Brandgefahr. Es ist streng verboten, Speisen auf Kochstellen mit offener Flamme unter der Dunstabzugshaube zu kochen. Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Ersatz des vorliegenden Handbuchs angegeben wird. Die Verwendung von offener Flamme schadet den Filtern und kann zu Brandgefahr führen, daher ist sie in jedem Fall zu vermeiden.

Das Frittieren muss mit Vorsicht durchgeführt werden, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

ACHTUNG: Ist das Kochfeld in Betrieb, können zugängliche Teile der Dunstabzugshaube heiß werden.

- Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.

Für das Ableiten der Küchengerüche halten Sie sich an die Voschriften der örtlichen Behörde.

• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum der Geräte der Unterdruck nicht größer als 4 Pa (4 x 10^-5 bar) sein.
• Die Abluft darf nicht in einen Kamin geleitet werden, der zugleich Abgase von der Verbrennung von Gas oder anderen Brennstoffen führt.
• Benutzen Sie die Haube nicht ohne korrekt montierte Lampen, um Stromschlaggefahr zu vermeiden.
• Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden!
• Die Dunstabzugshaube darf NIEMALS als Auflagefläche verwendet werden, sofern es nicht ausdrücklich angegeben

ist.

• Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtigen Schraubentyp.
• Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird.
• Im Zweifelsfall, fragen Sie Ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal.

ACHTUNG!

• Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen Gefährdung führen.
• Nicht mit einem externen Timer, einer Schaltuhr oder einer Fernbedienung oder jeglicher anderer Vorrichtung, die sich automatisch aktiviert, verwenden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

Gerät entwickelt, getestet und hergestellt nach:

•Sicherheit: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Leistungsfähigkeit/Gebrauchstauglichkeit: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringern: Schalten Sie die Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und lassen Sie die Haube einige Minuten nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei großen Mengen von Kochdunst und Dampf und benutzen Sie die Intensivstufe(n) nur bei extremen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu

gewährleisten. Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen grössten Durchmesser des Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren und die Geräuschentwicklung zu minimieren.

Betriebsart

Die Haube kann sowohl als Abluftgerät als auch als Umluftgerät eingesetzt werden.

Abluftbetrieb

Die Haube verfügt über einen oberen Luftaustritt B zum Ableiten der Küchengerüche nach außen (Abluftrohr und Rohrschellen werden nicht geliefert).

Umluftbetrieb

Ist eine Ableitung von Rauch und Kochdämpfen ins Freie nicht möglich, kann die Haube mit Umluftbetrieb arbeiten; in diesem Fall muß ein Aktivkohlefilter bzw. ein Umleitgitter F an der Halterung (Bügel) G montiert werden; auf diese Weise wird die Luft durch das obere Gitter H mit Hilfe eines Abluftrohres, das an den oberen Luftaustritt B angeschlossen ist, und eines Anschlussrings am Umleitgitter F (Abluftrohr und Rohrschellen sind nicht im Lieferumfang enthalten) rückgeführt.

Modelle ohne Saugmotor funktionieren nur mit Abluftbetrieb und müssen an eine externe Saugeinheit (nicht im Lieferumfang enthalten) angeschlossen werden.

Die Anschlussanleitungen liegen der externe Saugeinheit bei.

Befestigung

Die Dunstabzugshaube wurde dafür entwickelt, in einer Ecke der Küche befestigt zu werden.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50 cm im Fall von elektrischen Kochfeldern und 65 cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten.

Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf dem Typenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der Montage anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

HINWEIS!

Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungleitung (Steckdose) ordnungsgemäß montiert wurde.

Montage

Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzdem sollte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außerdem muß die Wand/Decke das Gewicht der Abzugshaube tragen können.

Bild 4-5-6-7-8-9-10-11-12-13-14-15

Achtung! Es wird empfohlen, diese Dunstabzugshaube von geschultem Fachpersonal anbringen zu lassen; es muss bei der Montage der Dunstabzugshaube mit äußerster Sorgfalt vorgegangen werden. Um die Dunstabzugshaube korrekt anbringen zu können, müssen eine professionelle Wasserwaage, eine Bohrmaschine mit Bohrern ∅8mm für die Wand und ∅3,5mm für Metall sowie ein Kreuzschraubenzieher zur Verfügung stehen.

Machen Sie die Dunstabzugshaube während der Montage stromlos, indem sie den Strom über den im Haus vorhandenen Sicherungskasten abstellen.

Entfernen Sie den/die Fettfilter und den Rahmen des Kohlefilters.

1. Ziehen Sie mit einen Bleistift 2 Paar VOLLKOMMEN GERADE Linien rechts und links an den Wänden der Ecke in der Küche, in welcher die Dunstabzugshaube angebracht werden soll:

Das erste Paar Linien stellt die Entfernung zwischen der Kochfläche und der Dunstabzugshaube dar und dient zugleich als Bezugspunkt für das Anbringen der Winkelbügel.

Achtung! Die Winkelbügel werden in dem Fall angebracht, in dem unsicher ist, ob die Wände, welche die Ecke bilden, auch vollkommen senkrecht zueinander stehen.

Das zweite Paar Linien, 50mm über der ersten Linie angebracht, zeigt die Position des unteren Rands des Stützgerüsts der Dunstabzugshaube an.

1. Halten Sie das Stützgerüst so an die Wand, dass die beiden Seiten, rechts und links, genau gleichweit von der Ecke entfernt sind (vergewissern Sie sich darüber hinaus, dass die Seite mit den horizontalen Löchern nach oben zeigt), markieren Sie die 4 äußeren Löcher und führen Sie die Bohrung durch, stecken Sie die 4 Dübel in die Löcher und befestigen Sie sie mit 4 Schrauben.

2. Befestigen Sie den unteren Stützbügel mit 4 Schrauben an dem Stützgerüst.

3. Vergewissern Sie sich, dass die Ecke der Küche, in der die Dunstabzugshaube angebracht werden soll, vollkommen senkrecht zueinander stehende Wände besitzt – im gegenteiligen Fall bringen sie bitte die Winkelverkleidungen an:

Halten Sie die Winkelverkleidungen an die rechte und linke Wand.

Hinweis: die untere Seite der Winkelverkleidungen muss mit dem unteren Paar Linien, die vorher an der Wand markiert worden waren, übereinstimmen; beide müssen darüber hinaus mit dem Winkel der Wand übereinstimmen, und dabei wenn möglich einen

einheitlichen, durchgehenden Rahmen bilden, von der rechten bis zur linken Seite.

Markieren Sie die 6 Löcher und führen Sie die Bohrung aus, stecken Sie 6 Dübel hinein und befestigen Sie die Winkelbügel mit 6 Schrauben und U-Scheiben an der Wand.

1. Halten Sie den Stützbügel der Kamine „G“ an der Decke an die Wand, so dass seine rechte und linke Seite genau gleich weit von der Ecke entfernt sind, verwenden Sie den Stützbügel der Kamine als Bohrschablone und markieren Sie mit einem Bleistift 4 Löcher, bohren Sie die Löcher, stecken Sie 4 Dübel hinein.

Abluftbetrieb/Umluftbetrieb: Befestigen Sie den Stützbügel der Kamine mit 4 Schrauben an der Wand.

Nur Umluftbetrieb: regulieren Sie den Umfang des Leitblechs F auf Grundlage der Breite des Stützbügels G, befestigen Sie die Verlängerungen mit 2 Schrauben und befestigen Sie das Leitblech mit 4 Schrauben an dem Stützbügel G.

1. Hängen Sie die Dunstabzugshaube an den unteren Stützbügel.

2. a.-b. Halten Sie den unteren Teil der Dunstabzugshaube an den Abluftmotor.

c. Befestigen Sie den unteren Teil der Dunstabzugshaube mit 6 Schrauben am Abluftmotor. Achtung! Die Dunstabzugshaube ist noch nicht endgültig an der Wand befestigt, daher muss jeder weitere Schritt mit größter Sorgfalt durchgeführt werden, um zu verhindern, dass sich die Dunstabzugshaube vom Stützbügel löst und Personen verletzt oder Gegenstände beschädigt.

1. Führen Sie die Stromverbindungen zwischen den beiden Teilen durch.

2. Regulieren Sie die Entfernung der Dunstabzugshaube von der Wand sowie die horizontale Lage der Dunstabzugshaube mithilfe der Regulierungsschrauben auf den Haken der Dunstabzugshaube.

Für den Fall, dass die Winkelbügel angebracht worden sind (Ecke der Küche nicht vollkommen senkrecht): vergewissern Sie sich, dass die Dunstabzugshaube gut auf den Winkelbügeln aufsitzt.

Für den Fall, dass die Winkelbügel nicht angebracht worden sind (Ecke der Küche vollkommen senkrecht):

a. vergewissern Sie sich, dass der untere Teil der Dunstabzugshaube vollkommen horizontal ausgerichtet ist (bei korrekter Montage muss der untere Teil mit der unteren horizontalen Linie an der Wand übereinstimmen oder parallel zu ihr verlaufen (siehe Montageanleitung 1). b. markieren sie mit einem Bleistift die zwei endgültigen Befestigungspunkte (rechts und links).

c. hängen Sie die Dunstabzugshaube ab und bohren Sie die 2 Bohrlöcher, stecken Sie 2 Dübel hinein, hängen Sie die Dunstabzugshaube wieder auf und befestigen Sie sie endgültig mit 2 Schrauben und U-Scheiben.

1. Befestigen Sie den Motorblock endgültig an dem Stützgestell: bohren Sie mit einer Bohrmaschine ein Loch, ∅3,5mm, in das Stützgestell, indem Sie durch das

Loch unten im Inneren Motorfach bohren; befestigen Sie ihn dann endgültig mit 1 Schraube und U-Scheibe.

1. Verbinden Sie ein Rohr (Rohr und Klammern zur Befestigung sind im Lieferumfang nicht enthalten und müssen zusätzlich erstanden werden) zur Abluftführung mit dem Verbindungsring über der Abluftmotor-Einheit.

Das andere Ende des Rohrs muss mit einer Vorrichtung zur Entlüftung nach Außen angeschlossen werden, wenn die Dunstabzugshaube im Abluftbetrieb betrieben wird oder an das Lenkblech F, wenn die Dunstabzugshaube im Umluftbetrieb betrieben wird.

1. Führen Sie die Stromverbindung durch.
2. Bringen Sie die Kamine an und befestigen Sie sie mit zwei Schrauben (20a) am Stützbügel der Kamine „G“ (20b).
3. Lassen Sie den unteren Teil des Kamins hinunterrutschen, so dass er den Motorblock verdeckt und bis er sich in der dafür vorgesehenen Position über der Dunstabzugshaube befindet.
4. Bringen Sie die beiden seitlichen Verkleidungen an – einrastende Befestigung – diese beiden Teile sind nicht untereinander austauschbar.

Bringen Sie den Rahmen des Kohlefilters wieder an, setzen Sie den/die Fettfilter wieder ein und überprüfen Sie die Funktionstüchtigkeit der Dunstabzugshaube.

Beschreibung der Dunstabzugshaube - Bild 1

1. Bedienfeld
2. Fettfilter
3. Griff zum Aushaken des Fettfilters
4. Halogenlampe
5. Dunstschirm
6. Teleskopkamin
7. Luftaustritt (nur bei Umluftbetrieb)

Betrieb

Einschalten der Küchenhaube

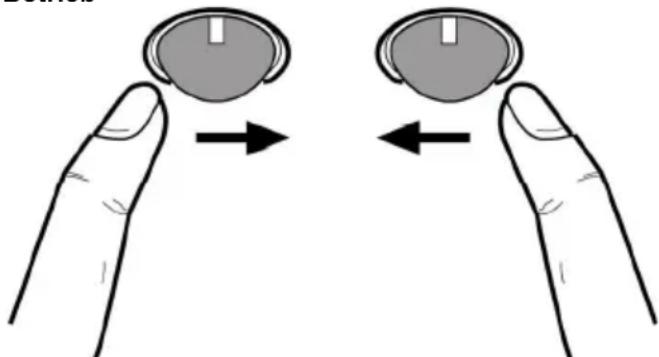

Der 'Control ball' ist ein Kippschalter.

Wenn der 'Control ball' wiederholt nach rechts gedrückt wird, schaltet sich die Küchenhaube zunächst ein, dann werden die unterschiedlichen Saugstärken bis hin zur Intensivsaugstärke eingestellt; bei nochmaligem Drücken nach rechts wird das Gerät ausgeschaltet.

Einschalten der Beleuchtung

Wenn der 'Control ball' nach links gedrückt wird, schaltet sich die Beleuchtung ein, um die Beleuchtung auszuschalten muss der 'Control ball' wiederum nach links gedrückt werden.

Wartung

Reinigung

Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. KEINE WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG VERWENDEN! Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Fettfilter - Bild 2

Dieser muss einmal monatlich gewaschen werden (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – dies anzeigt). Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine verfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Zwecks Demontage der Fettfilter B den Aushakgriff ziehen.

Aktivkohlefilter (nur bei der Umluftversion) - Bild 3 Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Der Aktivkohlefilter wird alle zwei Monate (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – dies anzeigt) in warmem Wasser und geeigneten Waschmitteln oder in der Spülmaschine bei 65°C gewaschen (in diesem Fall den vollständigen Spülzyklus – ohne weiteres Geschirr - einschalten). Das überschüssige Wasser entfernen, ohne dabei den Filter zu beschädigen; danach das Vlies aus dem Plastikrahmen entfernen und dieses bei 100° für 10 Minuten in den Ofen legen, um es vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jedes Mal dann, wenn es beschädigt ist.

Das Gestell, das den Filter trägt, abnehmen, dafür die Knäufe (g), die es an der Haube befestigen, um 90° drehen. Das Kohlekissen (i) in den Rahmen (h) schieben und alles wieder an entsprechender Stelle (j) montieren.

Es besteht die Möglichkeit einen traditionellen Kohlefilter zu benutzen, welcher weder gewaschen noch regeneriert werden kann. Dieser Kohlefilter muss alle 3 bis 4 Monate gewechselt werden. Das Kohlefiltergestell und der Filter sind zusammengeschweißt, das eventuell mit der Haube mitgelieferte Gestell ist daher nicht zu verwenden.

Der Kohlefilter wird in die Dunstabzugshaube eingesetzt und mit den vorgesehenen 2 Plastikschrauben befestigt.

Ersetzen der Lampen

Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten Beleuchtungssystem ausgestattet.

Die LEDs ermöglichen eine optimale Beleuchtung der Kochfläche. Sie haben die zehnfache Lebensdauer, verglichen mit herkömmlichen Lampen, und bieten eine Energieersparnis bis zu 90%.

Um die LEDs mit neuen zu ersetzen, setzen Sie sich bitte mit dem Kundendienst in Verbindung.
