Synthesis IX/A/100 - Cappa aspirante ELICA - Manuale utente e istruzioni gratuiti

Marca	Elica
Modello	Synthesis IX/A/100
Categoria	Cappa aspirante
Tipo di installazione	Angolo cucina (versione evacuazione esterna o ricircolo interno)
Larghezza	100 cm
Alimentazione elettrica	220-240 V ~ 50/60 Hz (secondo targa)
Numero di velocità	Progressivo tramite control ball a bilanciere
Comando	Control ball (bilanciere) – destra per aspirazione, sinistra per illuminazione
Illuminazione	LED (alta efficienza, 90% di risparmio energetico)
Filtro grassi	Metallico, lavabile in lavastoviglie (pulizia mensile)
Filtro a carbone attivo	Opzionale per versione ricircolo – lavabile ogni 2 mesi, cuscinetto da sostituire ogni 3 anni
Distanza minima dal piano cottura	50 cm (elettrico) / 65 cm (gas o misto)
Portata d'aria	Non specificata (ottimizzata dal diametro del condotto massimo)
Livello sonoro	Non specificato
Sicurezza	Disconnessione prima della manutenzione, uso conforme alle norme EN/IEC 60335
Manutenzione	Pulizia esterna con panno umido e detergente neutro (niente alcol né prodotti abrasivi)
Sostituzione lampade	Solo da parte del servizio tecnico autorizzato
Conformità	Direttive RAEE (riciclaggio), norme di sicurezza e prestazioni
Accessori forniti	Tasselli, viti, staffe di fissaggio, struttura di supporto (tubo di evacuazione non fornito)
Garanzia	Consultare il rivenditore (non specificata nel manuale)

Domande frequenti - Synthesis IX/A/100 ELICA

Come installare la cappa Elica Synthesis IX/A/100 ?

L'installazione deve essere eseguita da un installatore qualificato. La cappa è progettata per essere posizionata in un angolo della cucina. Seguire scrupolosamente le istruzioni di montaggio del manuale, utilizzando tasselli adatti al muro. Per la versione con evacuazione esterna, collegare un tubo di scarico (non fornito) all'uscita dell'aria superiore. Per la versione ricircolo, installare un filtro a carbone attivo e un deflettore.

Quale distanza minima devo rispettare tra la cappa e il piano cottura?

La distanza minima tra la superficie di cottura e la parte più bassa della cappa è di 50 cm per i piani elettrici e di 65 cm per i piani a gas o misti. Se le istruzioni del vostro apparecchio da cottura specificano una distanza superiore, rispettare quella.

Come pulire il filtro grassi della cappa?

Il filtro grassi metallico deve essere pulito almeno una volta al mese. Può essere lavato a mano con un detergente non aggressivo o in lavastoviglie a bassa temperatura e ciclo rapido. Per smontarlo, tirare la maniglia a molla situata sotto la cappa. Nota: il lavaggio in lavastoviglie può scolorire il filtro, senza alterarne l'efficacia.

Come manutenere o sostituire il filtro a carbone attivo?

Se si utilizza la cappa in versione ricircolo, il filtro a carbone può essere pulito ogni due mesi con acqua calda o in lavastoviglie a 65°C. Dopo il lavaggio, rimuovere il cuscinetto di carbone dal telaio in plastica e asciugarlo in forno a 100°C per 10 minuti. Sostituire il cuscinetto ogni 3 anni o se danneggiato. Esiste anche un filtro a carbone tradizionale non lavabile, da cambiare ogni 3-4 mesi.

Come sostituire le lampade della cappa?

La cappa è dotata di illuminazione LED. I LED hanno una durata molto lunga (fino a 10 volte superiore alle lampadine tradizionali) e non necessitano di sostituzione frequente. In caso di malfunzionamento, contattare il servizio di assistenza tecnica autorizzato Elica per la sostituzione.

Posso utilizzare la cappa senza evacuazione esterna?

Sì, è possibile utilizzare la cappa in versione ricircolo. Per farlo, installare un filtro a carbone attivo e un deflettore (non forniti) sul supporto della cappa. I fumi e i vapori vengono filtrati e reimmessi in cucina attraverso la griglia superiore. Le istruzioni di montaggio sono dettagliate nel manuale.

Cosa fare in caso di guasto della cappa?

In caso di guasto, verificare innanzitutto l'alimentazione elettrica (interruttore, presa). Se il problema persiste, non tentare di riparare da soli. Contattare un installatore qualificato o il servizio di assistenza tecnica Elica. Per la sostituzione dei pezzi (filtri, lampade), utilizzare esclusivamente pezzi originali.

La cappa si spegne automaticamente?

No, la cappa Elica Synthesis IX/A/100 non dispone di spegnimento automatico. Il comando avviene tramite la control ball (bilanciere): spostarla verso destra per accendere e regolare le velocità di aspirazione, verso sinistra per accendere/spegnere l'illuminazione. Per spegnere la cappa, continuare a spostare la control ball verso destra fino allo spegnimento.

Quali prodotti per la manutenzione sono consigliati per la cappa?

Per la pulizia esterna, utilizzare solo un panno umido imbevuto di un detergente liquido neutro. Non utilizzare mai utensili abrasivi, alcol o prodotti contenenti alcol. Evitare anche detergenti aggressivi. Per i filtri, rispettare le istruzioni specifiche (detergente delicato per il filtro grassi, acqua calda per il filtro a carbone).

La cappa è adatta a un piano cottura a gas?

Sì, la cappa può essere installata sopra un piano cottura a gas, a condizione di rispettare una distanza minima di 65 cm tra la superficie di cottura e la cappa. Inoltre, l'ambiente deve essere correttamente areato se la cappa viene utilizzata contemporaneamente ad altri apparecchi a combustione. Non fiammeggiare mai alimenti sotto la cappa e sorvegliare le fritture per evitare incendi.

MANUALE UTENTE Synthesis IX/A/100 ELICA

IT Istruzioni di montaggio e d'uso

IT - Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

• E' importante conservare tutti i manuali che accompagnano il prodotto per poterli consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
• Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
  • Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
• Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

! Avvertenze

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
• Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro.
• L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purchè sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti.
• I bambini devono essere controllati affinché non giochi con l'apparecchio.
• La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza.
• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.
  • La cappa va frequentemente pulita sia

internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

• E' severamente vietato fare cibi alla fiamma sotto la cappa.
• Per la sostituzione della lampada utilizzare solo il tipo lampada indicato nella sezione manutenzione /sostituzione lampada di questo manuale.
  L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.
  La frittura deve essere fatta sotto controllo onde evitare che l'olio surriscaldato prenda fuoco.
  ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.
• Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
• L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
• Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Mai utilizzare la cappa senza griglia correttamente montata!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.
• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
• Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione.
• In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.

ATTENZIONE!

- La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni può comportare rischi di natura elettrica.

- Non utilizzare con un programmatore, timer, telecomando separato o qualsiasi altro dispositivo che si attiva automaticamente.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo ■ sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzo al fine di ridurre l'impatto ambientale: Quando iniziate a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la velocità solo in caso di grandi quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire, quando è necessario, il/i filtro/i carbone. Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato in questo manuale.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno.

Versione aspirante

La cappa è fornita di una uscita d'aria superiore B per lo scarico dei fumi verso l'esterno ( tubo di scarico e fascette di fissaggio non fornite).

Versione filtrante

Nel caso non sia possibile scaricare i fumi e vapori della cottura verso l'esterno, si può utilizzare la cappa in versione filtrante montando un filtro ai carboni attivi e il deflettore F sul supporto (staffa) G, i fumi e vapori vengono depurati attraverso la sgrigliatura superiore H tramite un tubo di scarico collegato all'uscita d'aria superiore B e l'anello di connessione montato sul deflettore F (tubo di scarico e fascette di fissaggio non fornite).

I modelli senza motore di aspirazione funzionano solo in versione aspirante e debbono essere collegati ad una unità periferica di aspirazione (non fornita).

Le istruzioni di collegamento sono fornite con l'unità periferica di aspirazione.

Installazione

La cappa è progettata per essere installata in un angolo della cucina.

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50 cm in caso di cucine elettriche e di 65 cmin caso di cucine a gas o miste.

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l'installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

ATTENZIONE!

Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Montaggio

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E' tuttavia necessario interpellare un tecnico qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa.

Fig. 4-5-6-7-8-9-10-11-12-13-14-15

Attenzione! Si consiglia di far installare questa cappa da un tecnico installatore qualificato, è infatti necessario procedere all'installazione con la massima perizia. Per l'installazione è necessario disporre di una livella di tipo professionale e di un trapano con punte da ∅8mm per muro e ∅3,5mm per metallo, un cacciavite con punta a croce.

Scollegare la cappa agendo sul quadro generale domestico nelle fasi del collegamento elettrico.

Rimuovere il/i filtro/i grassi ed il telaio del filtro al carbone.

1. Con una matita, eseguire 2 coppie di linee

PERFETTAMENTE ORIZZONTALI sulle pareti destra e sinistra corrispondenti all'angolo della cucina dove si vuole montare la cappa:

La prima coppia rappresenta la distanza tra il piano di cottura e la cappa, servirà anche come riferimento per l'installazione delle staffe angolari.

Attenzione! Le staffe angolari vanno installate se non si è sicuri che le pareti che formano l'angolo siano perfettamente perpendicolari.

La seconda coppia, più in alto rispetto alla prima di 50mm, ad indicare il posizionamento del lato inferiore della struttura di sostegno della cappa.

1. Appoggiare la struttura di sostegno sull'angolo della parete in maniera che i suoi lati, destro e sinistro, siano equidistanti dall'angolo della parete (verificare inoltre che il lato con la serie di fori orizzontali sia rivolto verso l'alto), segnare i 4 fori esterni e forare, inserire 4 tasselli a muro e fissare, con 4 viti.
2. Fissare la staffa di supporto inferiore alla struttura di sostegno con 4 viti.
3. Verificare che l'angolo della cucina dove si vuole montare la cappa abbia le pareti destra e sinistra perfettamente perpendicolari, altrimenti installare le carenature angolari:

Appoggiare le carenature angolari alla parete destra e sinistra.

Nota: il lato inferiore delle carenature angolari deve coincidere con la coppia di linee più bassa precedentemente tracciate sul muro - entrambe inoltre debbono coincidere con l'angolo della parete, possibilmente formando tra di loro una cornice unica e continua, dal lato destro al sinistro.

Segnare i 6 fori e forare, inserire 6 tasselli a muro e , con 6 viti e rondelle, fissare alla parete le staffe angolari.

1. Applicare la staffa di supporto camini „G“ alla parete aderente al soffitto in maniera che i suoi lati, destro e sinistro, siano equidistanti dall'angolo della parete, utilizzare la staffa di supporto camini come schema di foratura e segnare con la matita 4 fori, eseguire i fori, inserire 4 tasselli.

Versione aspirante / Versione filtrante: Fissare la staffa di supporto camini alla parete con 4 viti.

Solo versione filtrante: regolare l'estensione del deflettore F in base alla larghezza della staffa di supporto camini G fissare le prolunghe con 2 viti e fissare il deflettore alla staffa di supporto camini G con 4 viti.

1. Appendere la cappa alla staffa di supporto inferiore.

2. a.-b. Infilare la parte inferiore della cappa al gruppo aspirante.

c. Fissare la parte inferiore della cappa al gruppo aspirante con 6 viti.

Attenzione! La cappa non è ancora definitivamente fissata alla parete, perciò ogni successiva operazione va eseguita con cautela al fine di evitare che la cappa si sganci dalla staffa di supporto e causi danni a persone o cose.

1. Eseguire le connessioni elettriche fra le due parti.
2. Regolare la distanza della cappa dalla parete e l'assetto orizzontale della cappa, tramite le 2 viti di regolazione

poste sui ganci della cappa.

Se sono state montate le staffe angolari (angolo della cucina NON perfettamente perpendicolare): verificare che la cappa si appoggi perfettamente sulle staffe angolari.

Se non sono state montate le staffe angolari (angolo della cucina perfettamente perpendicolare):

a. verificare che la parte inferiore della cappa sia perfettamente orizzontale (se montata correttamente questa dovrebbe coincidere o essere parallela con la linea orizzontale più bassa segnata sul muro (vedi operazione di montaggio 1).
b. segnare con una matita i due punti (destro e sinistro) di fissaggio definitivo.
c. sganciare la cappa ed eseguire 2 fori, inserire 2 tasselli a muro, riagganciare la cappa e fissare definitivamente con 2 viti e rondelle.
10. Fissare definitivamente il gruppo motore alla struttura di sostegno: con un trapano eseguire un foro pilota da ∅3,5mm sulla struttura di sostegno passando attraverso il foro posto in basso all'interno del vano motore, dopodiché fissare definitivamente con 1 vite e rondella.
11. Eseguire la connessione di un tubo (tubo e fascette per il fissaggio non fornite, da acquistare) per lo scarico dei fumi all'anello di connessione posto sopra l'unità motore aspirante.
L'altra estremità del tubo dovrà essere collegata ad un dispositivo di espulsione fumi verso l'esterno in caso di utilizzo della cappa in versione aspirante o al deflettore F in caso di utilizzo della cappa in versione filtrante.
12. Eseguire la connessione elettrica.
13. Applicare i camini e fissarli sopra con 2 viti (20a) alla staffa di supporto camini „G“ (20b).
14. Far scivolare la sezione inferiore del camino a copertura completa del gruppo aspirante sino ad inserirlo nell'apposita sede sopra la cappa.
15. Applicare le due coperture laterali - fissaggio da incastro - le parti non sono intercambiabili.

Rimontare il telaio del filtro al carbone e il/i filtro/i grassi e controllare il perfetto funzionamento della cappa.

Descrizione della cappa

Fig. 1

1. Pannello di controllo
2. Filtro antigrasso
3. Maniglia di sgancio del filtro antigrasso
4. Lampada alogena
5. Schermo vapori
6. Camino telescopico
7. Uscita aria (solo per utilizzo in versione filtrante)

Funzionamento

Per accendere la cappa

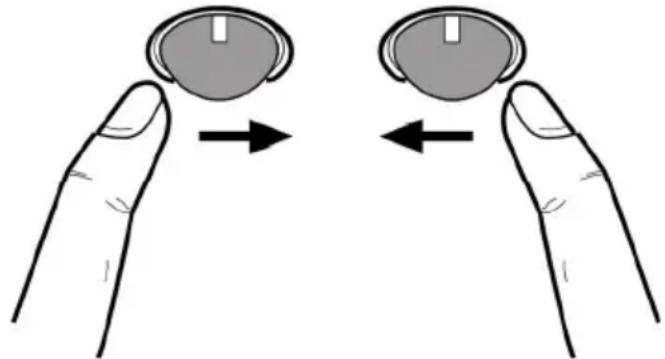

La control ball è un interruttore a bilanciere.

Premendo la control ball verso destra ripetutamente si accende la cappa e si seleziona la potenza di aspirazione sino all'intensivo, premendo ancora a destra la cappa si spegne.

Per accendere la luce

Premere la control ball verso sinistra, premere ancora per spengere la luce.

Manutenzione

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Filtro antigrasso

Fig. 2

Deve essere pulito una volta al mese (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica questa necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il filtro grassi B tirare la maniglia di sgancio a molla.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 3

Trattiene gli odori sgradevoli derivanti dalla cottura.

Il filtro ai carboni attivi può essere lavato ogni due mesi (o quando il sistema di indicazione di saturazione dei filtri - se

previsto sul modello in possesso- indica questa necessità) in acqua calda e detergenti idonei o in lavastoviglie a 65°C (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo senza stoviglie all'interno).

Togliere l'acqua in eccesso senza rovinare il filtro, dopodiché togliere il materassino posto all'interno del telaio in plastica e riporlo nel forno per 10 minuti a 100°C per asciugarlo definitivamente.

Sostituire il materassino ogni 3 anni e ogni volta che il panno risulta danneggiato.

Rimuovere il telaio reggi filtro girando di 90° i pomelli (g) che lo fissano alla cappa.

Inserire il materassino (i) di carbone all'interno del telaio (h) e rimontare il tutto nella apposita sede (j).

E' possibile utilizzare un filtro carbone di tipo tradizionale, non lavabile ne' rigenerabile, da sostituire ogni 3-4 mesi.

Telaio materassino del filtro carbone sono saldati insieme, l'eventuale telaio fornito con la cappa non va perciò utilizzato.

Per l'utilizzo inserire nell'apposita sede e fissare agendo sugli appositi dispositivi.

Sostituzione Lampade

La cappa è dotata di un sistema di illuminazione basato sulla tecnologia LED.

I LED garantiscono una illuminazione ottimale, una durata fino a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.

Per la sostituzione rivolgersi al servizio assistenza tecnica.
